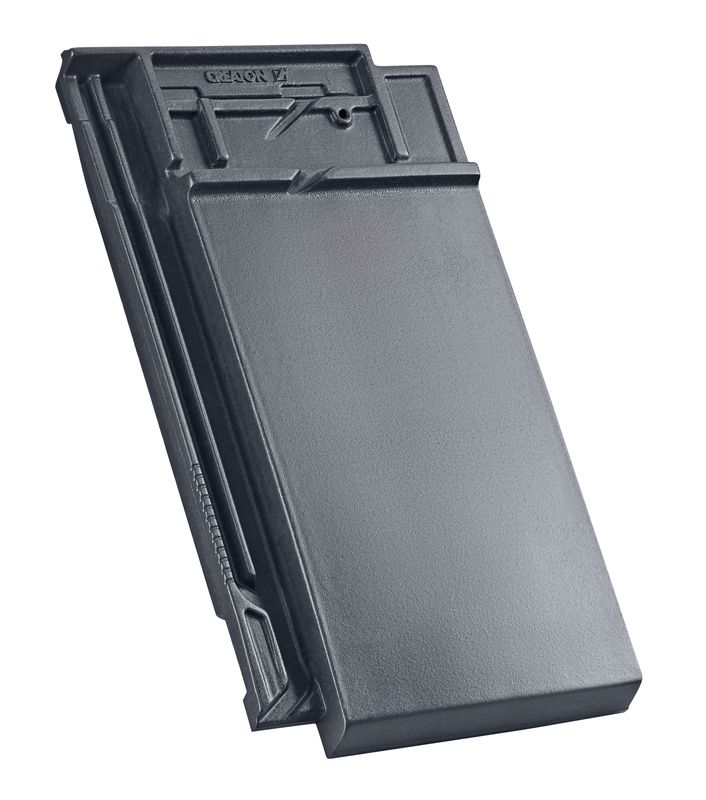

VISIO

Colorata in modo discreto.

  • Il procedimento di cottura sinterata a oltre 1.100 °C - HOCHBRANDFAKTOR CREATON - garantisce una superficie omogenea, opaca, patinata. La tegola diventa più stabile, omogenea e presenta un maggiore strato di terracotta
  • La sofisticata tecnica di giunzione garantisce un deflusso dell'acqua ottimale e offre una maggiore protezione contro le infiltrazioni di pioggia. Canaline sul retro permettono un deflusso sicuro dell'acqua di condensa.
  • Corpo della tegola omogeneo con qualità uniforme del colore grazie alle straordinarie materie prime KERALIS e a una lavorazione accurata. Sui bordi di taglio o in caso di danni non sono più necessari altri interventi successivi
  • Ampio assortimento di accessori, tra l'altro con semi-gronde di frontespizio che consentono la posa a giunti sfalsati direttamente dopo la gronda di frontespizio

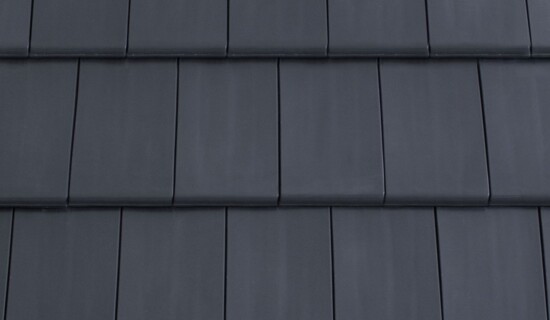

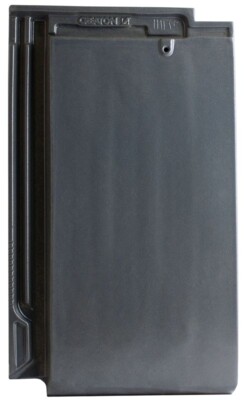

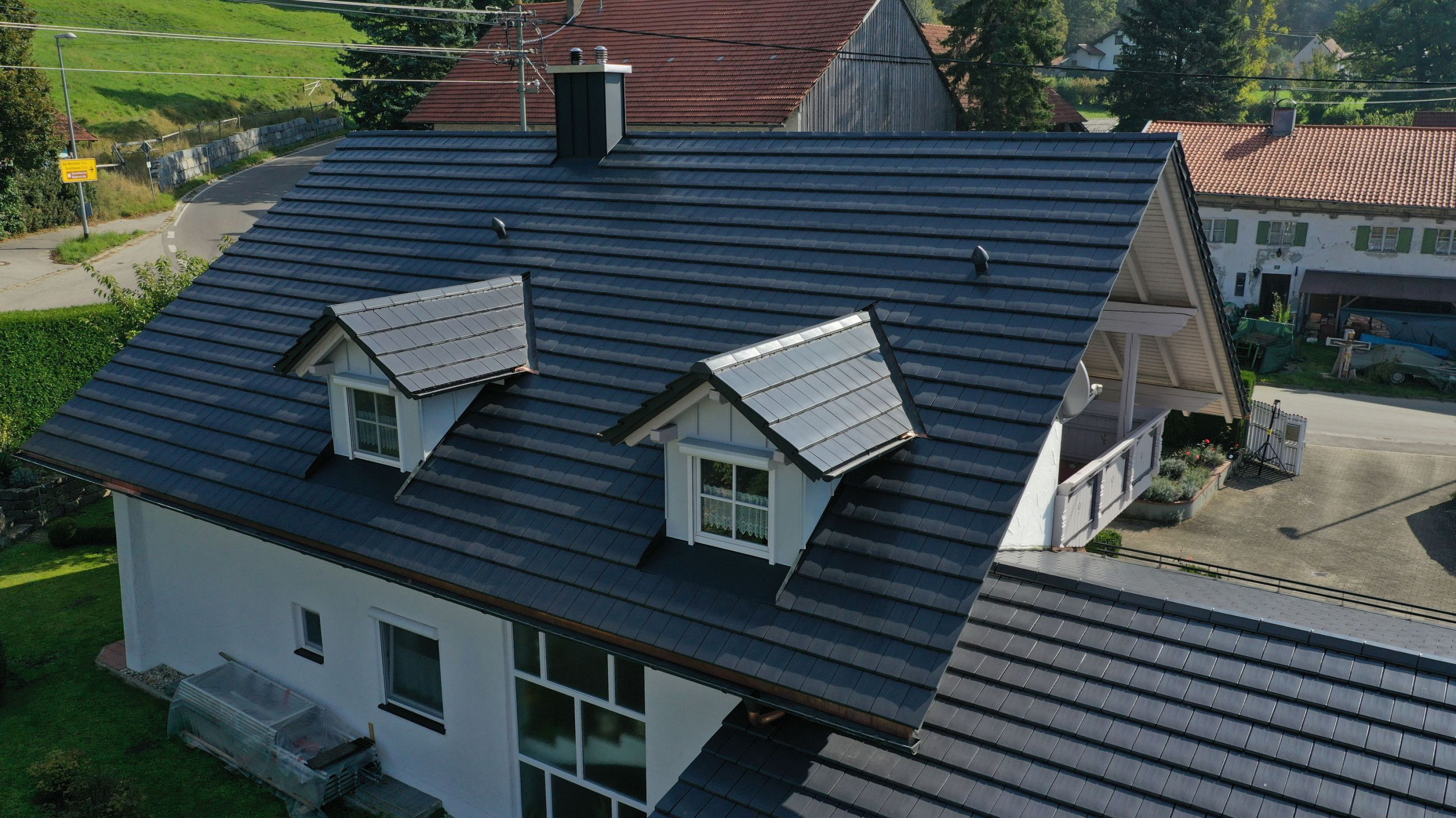

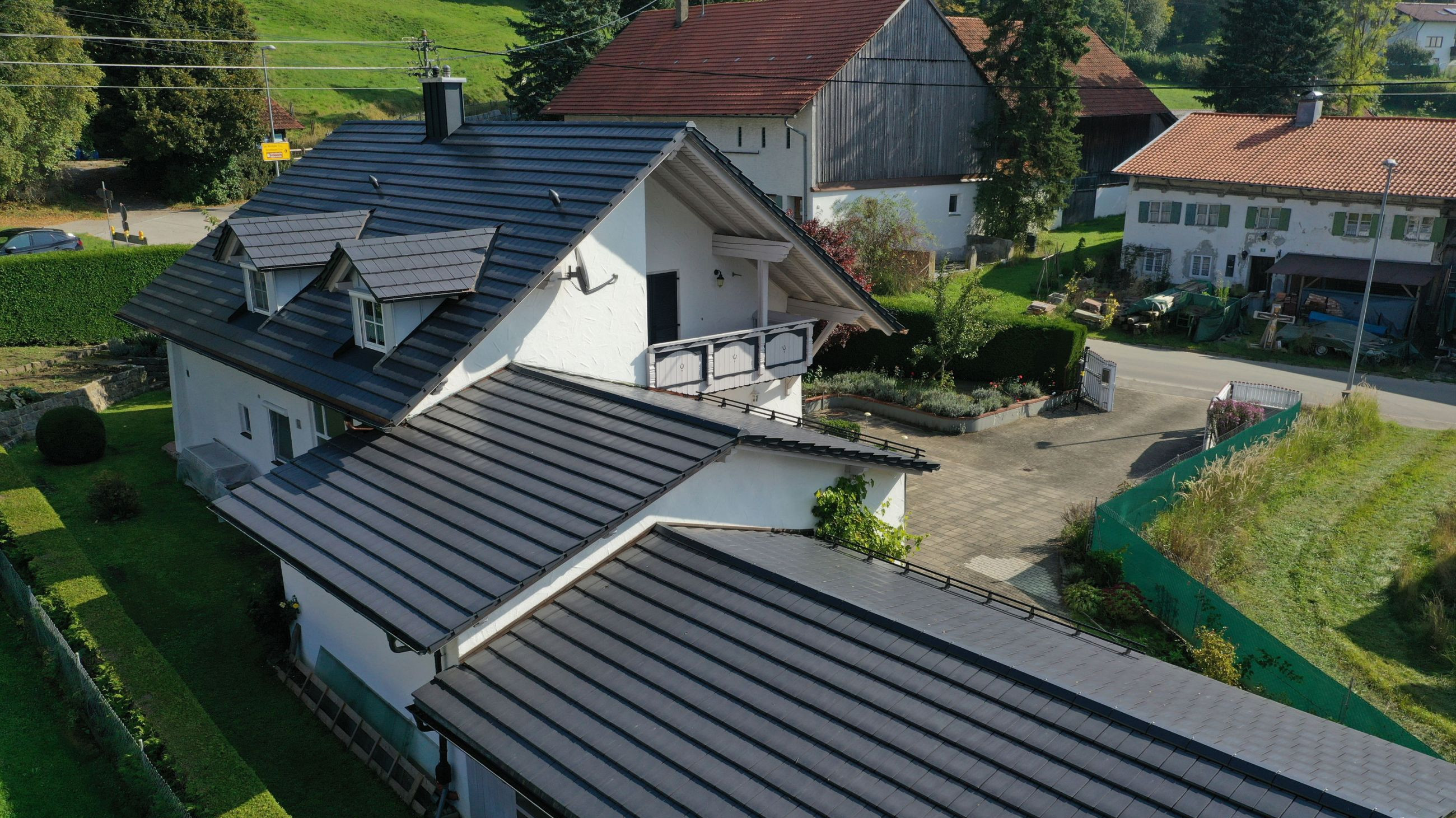

NUANCE tonalità ardesia ingobbiata
NUANCE tonalità ardesia ingobbiata

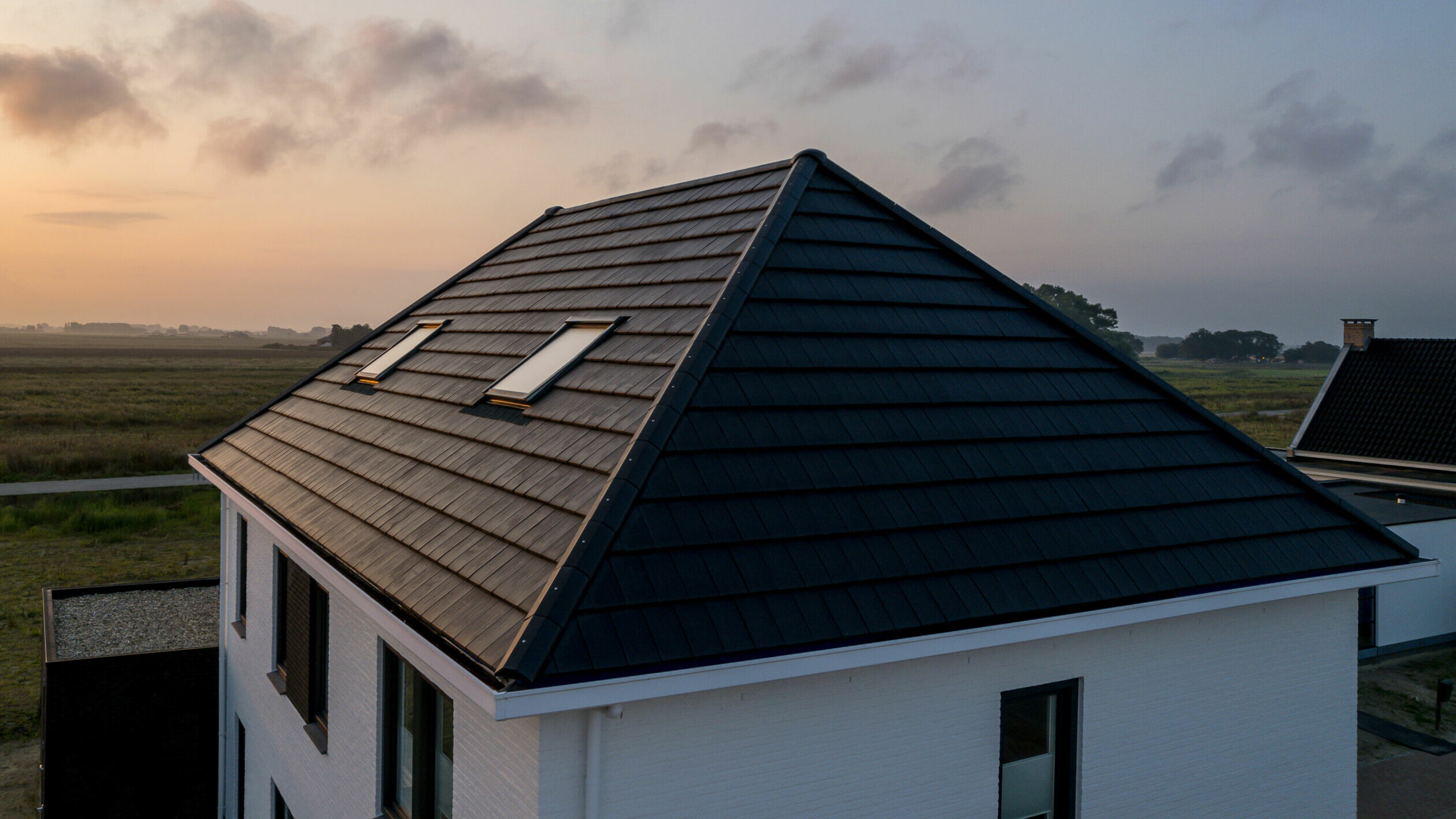

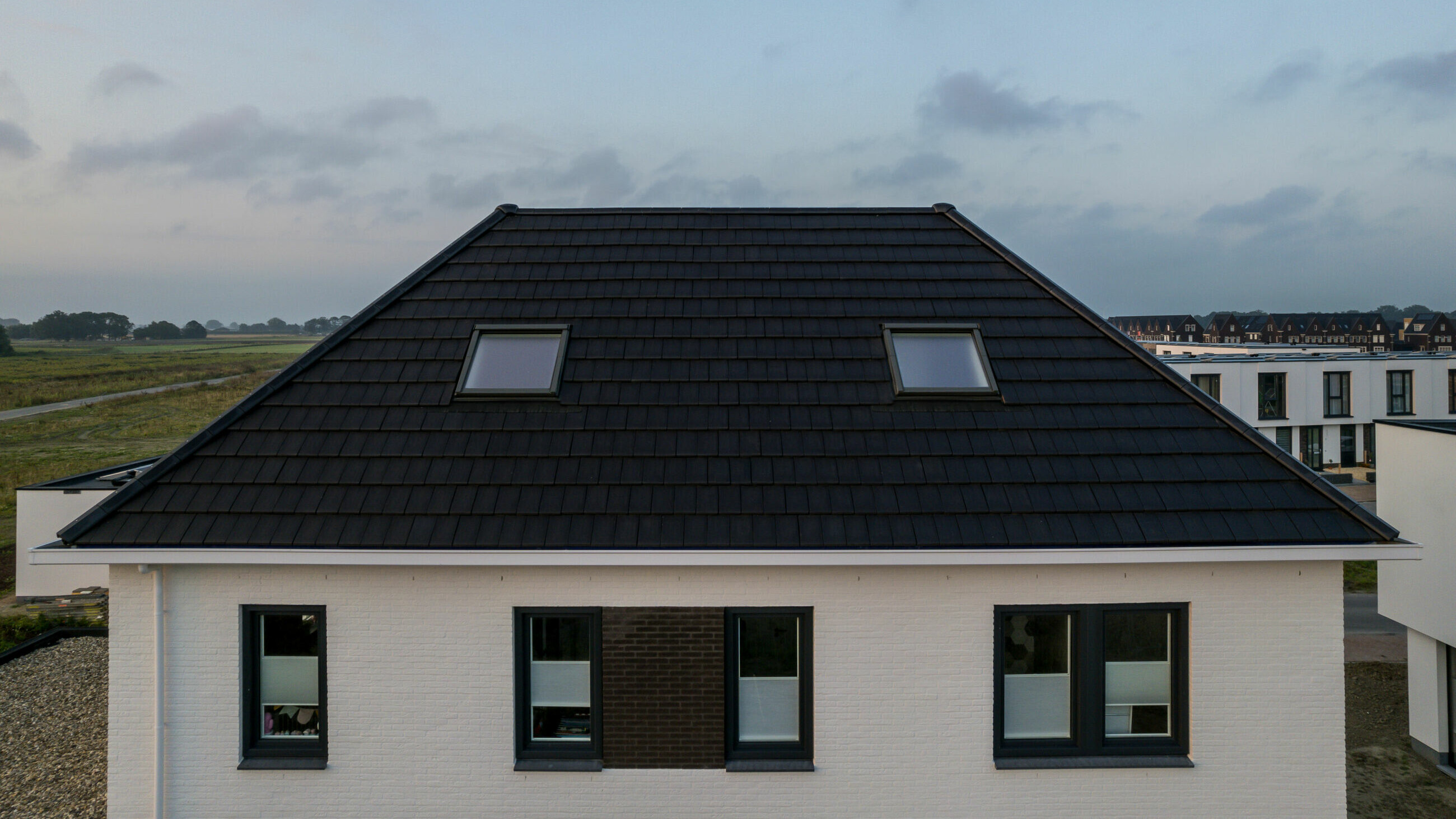

NUANCE nero opaco ingobbiato
NUANCE nero opaco ingobbiato

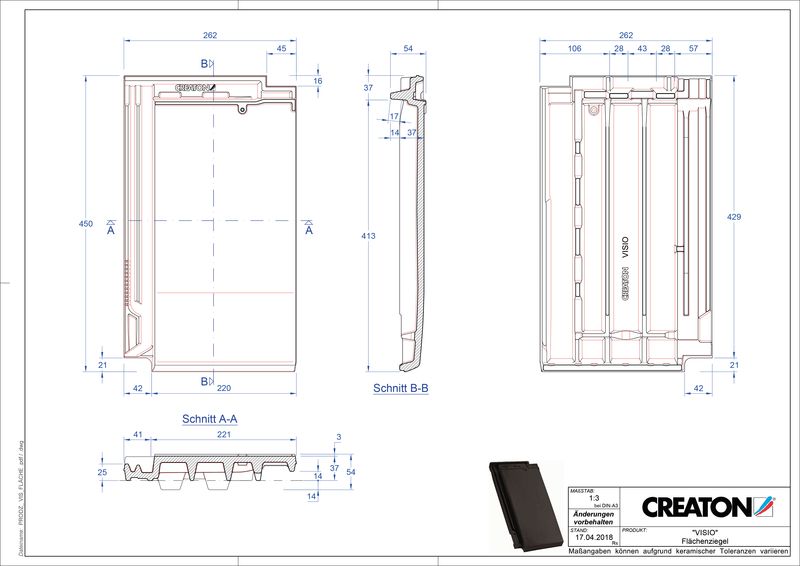

Dati tecnici

Grandezza (ca.)265 x 450 mm
Larghezza di sovrapposizione min. (ca.)220 mm
Larghezza di sovrapposizione al m (ca.)221 mm
Larghezza di sovrapposizione max. (ca.)222 mm
Lunghezza di sovrapposizione min. (ca.)350 mm
Lunghezza di sovrapposizione al m (ca.)365 mm
Lunghezza di sovrapposizione max. (ca.)380 mm
Fabbisogno di tegole min. (ca.)11.8 pezzi/m²
Fabbisogno di tegole al m. (ca.)12.4 pezzi/m²
Fabbisogno tegole max. (ca.)13.0 pezzi/m²
Peso per pezzo (ca.)3.5 kg/pezzo
Peso al m² (ca.)43.4 kg/m²
Peso per pallet (ca.)865 kg
Pezzi per minipack5 pezzi
Pezzi per pallet240 pezzi

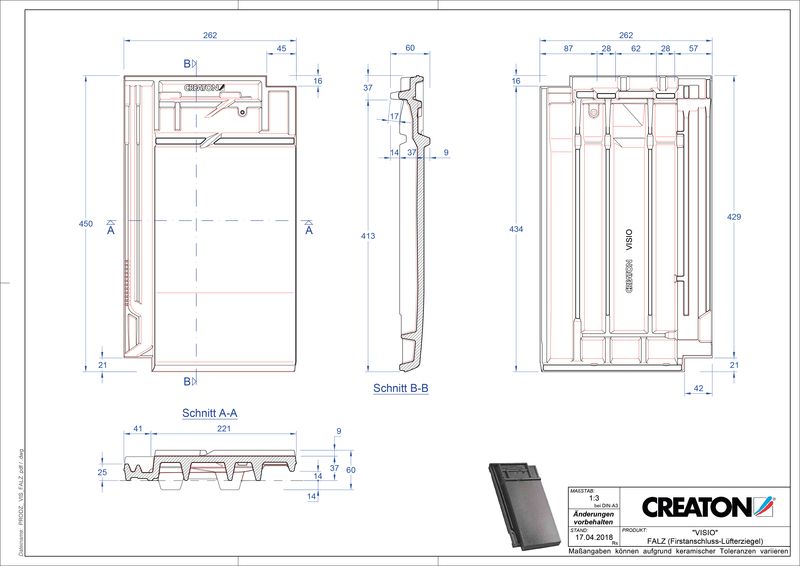

Disegni tecnici

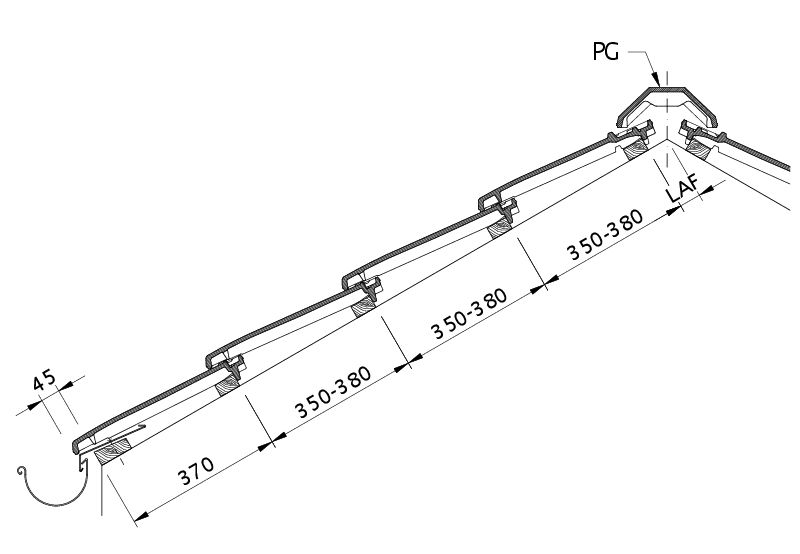

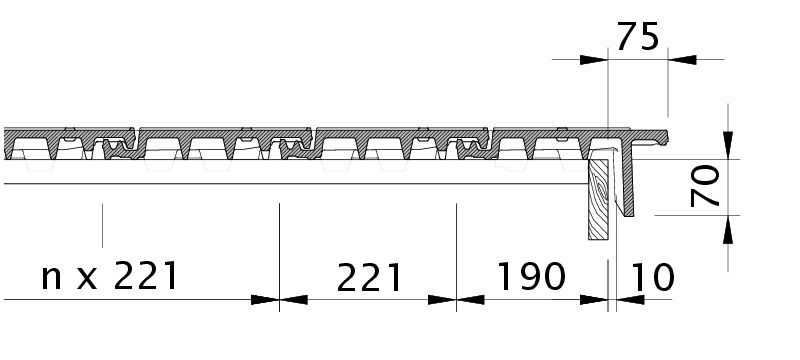

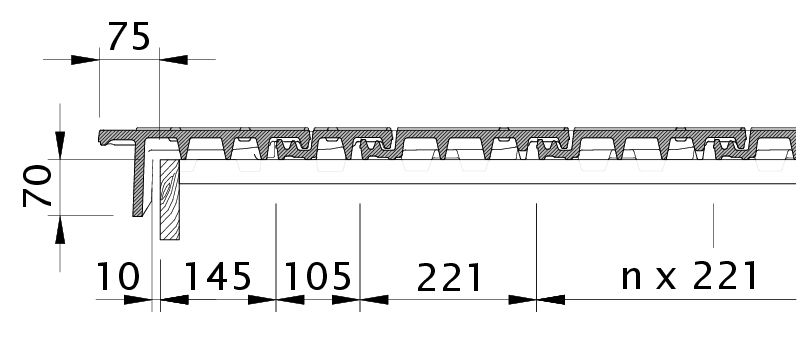

Disegno VISIO sezione trasversale tetto DQF
Disegno VISIO sezione trasversale tetto DQF

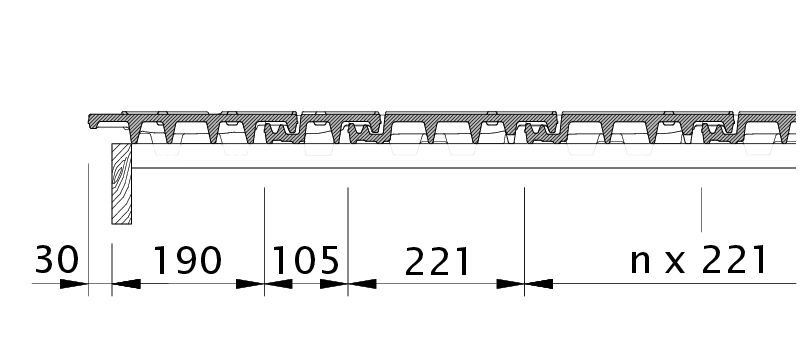

Disegno VISIO gronda di frontespizio sinistra con tavola per gronda di frontespizio OBL
Disegno VISIO gronda di frontespizio sinistra con tavola per gronda di frontespizio OBL

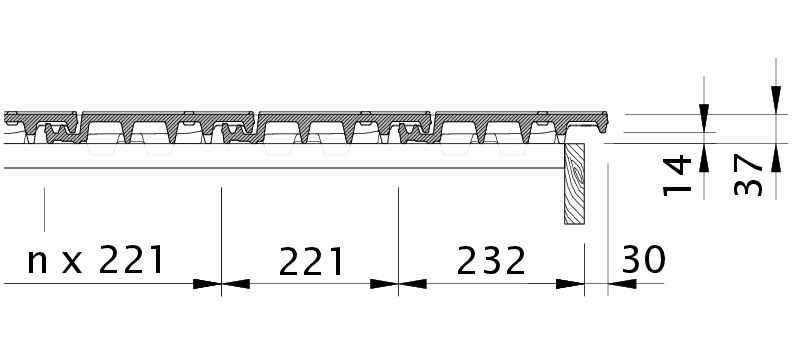

Disegno VISIO gronda di frontespizio destra con tavola per gronda di frontespizio OBR
Disegno VISIO gronda di frontespizio destra con tavola per gronda di frontespizio OBR
Disegno VISIO gronda di frontespizio sinistra con lamiera laterale e doppia onda ODL
Disegno VISIO gronda di frontespizio sinistra con lamiera laterale e doppia onda ODL
Disegno VISIO gronda di frontespizio destra con lamiera laterale e tegola OFR
Disegno VISIO gronda di frontespizio destra con lamiera laterale e tegola OFR

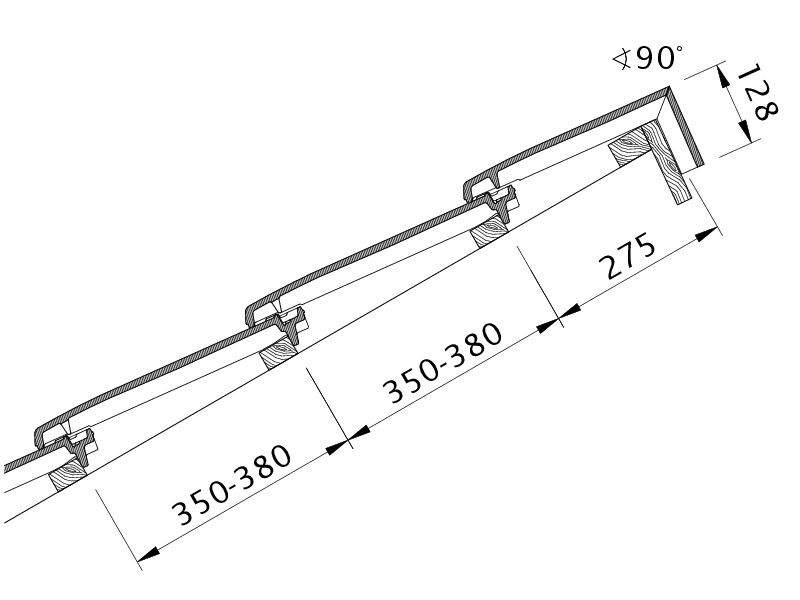

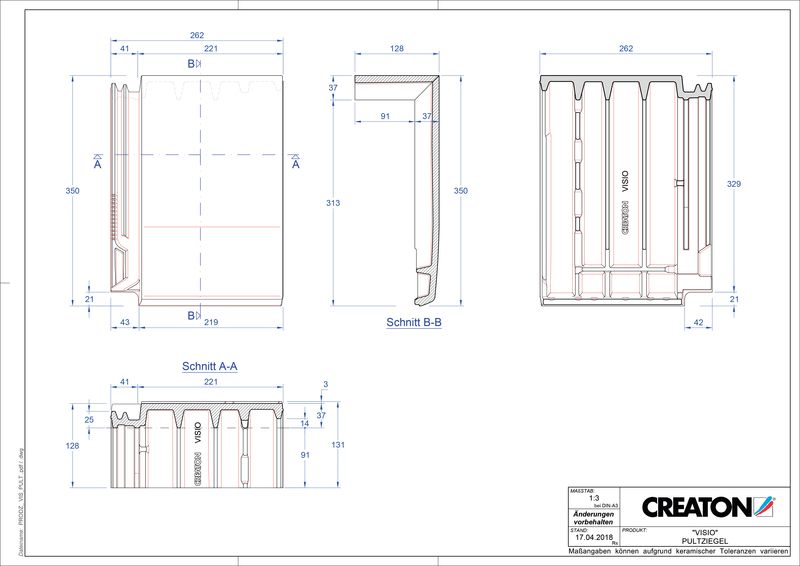

Disegno VISIO modello di tetto a una falda PDA
Disegno VISIO modello di tetto a una falda PDA

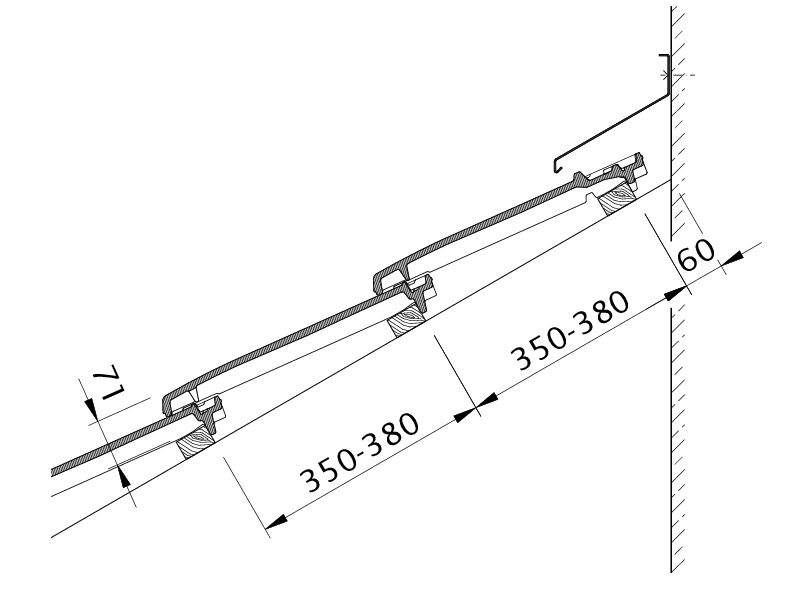

Disegno VISIO raccordo parete WMF
Disegno VISIO raccordo parete WMF

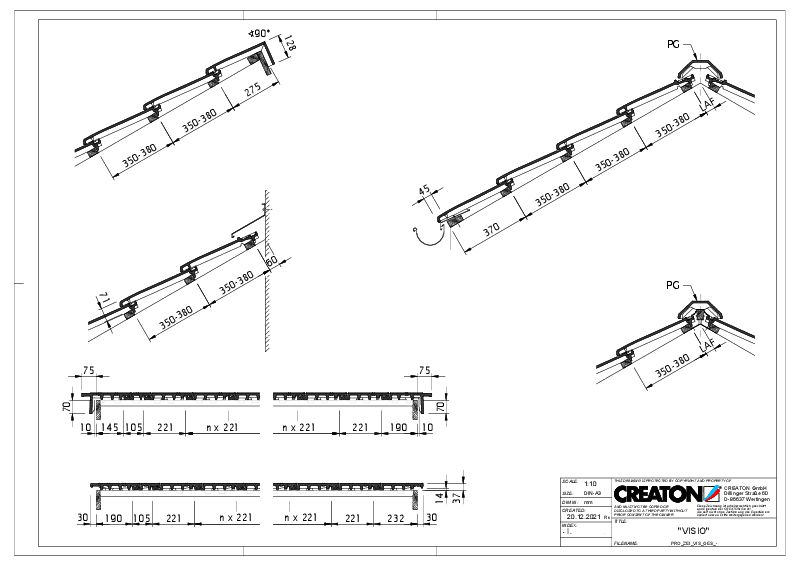

Drawing VISIO general view GES
Drawing VISIO general view GES
Drawing VISIO distance from batten to ridge intersection point, ridge batten spacing LAF
Drawing VISIO distance from batten to ridge intersection point, ridge batten spacing LAF

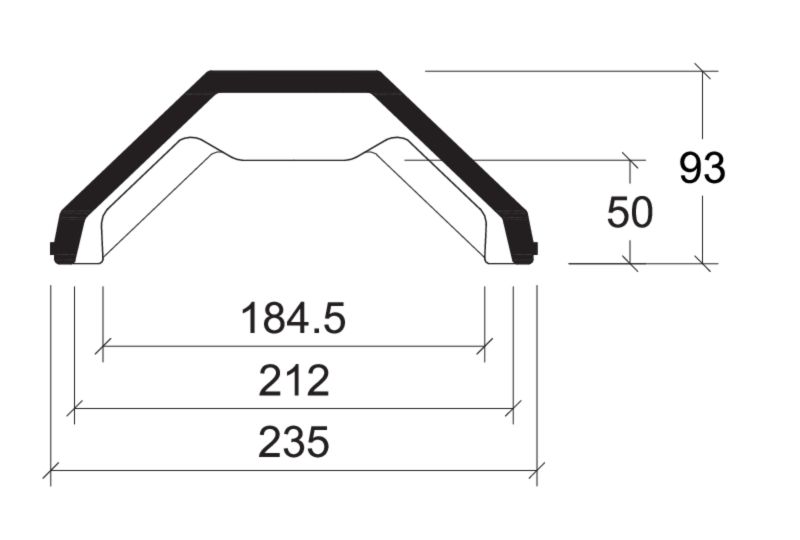

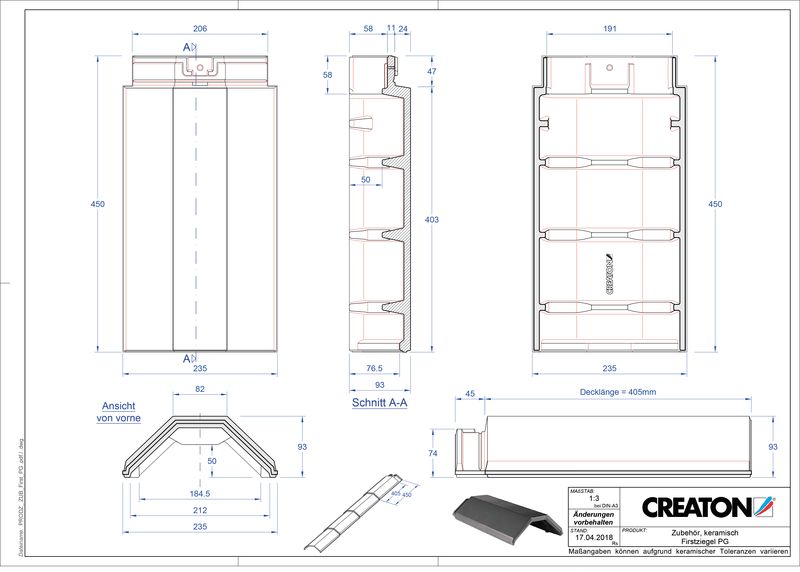

Disegno assortimento tegole di colmo e di displuvio PG-Firstziegel
Disegno assortimento tegole di colmo e di displuvio PG-Firstziegel

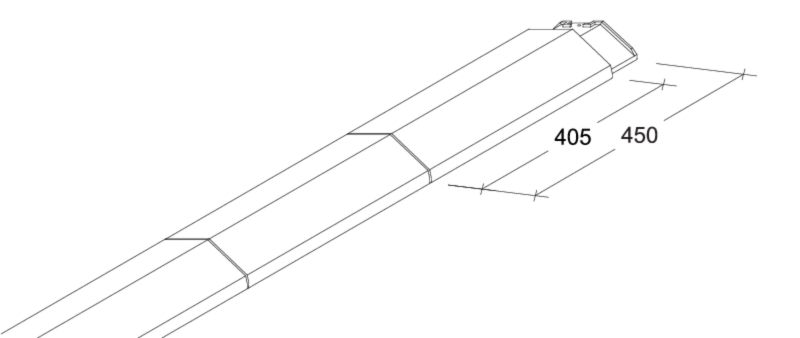

Disegno assortimento tegole di colmo e di displuvio PG-Firstziegel-Perspektive
Disegno assortimento tegole di colmo e di displuvio PG-Firstziegel-Perspektive

Applicazioni

Valido per l'Austria
22 °Inclinazione tetto regolare (A)
≥22 °Realizzazione di un sottotetto resistente alla pioggia secondo Önorm, prodotti CREATON possibili: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥20 °Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo Önorm, prodotti CREATON possibili: QUATTRO longlife extra
≥18 °Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo le specifiche del fabbricante CREATON, si prega di rispettare le direttive di installazione separate, prodotti CREATON possibili: QUATTRO longlife extra

Informazioni tecniche

  • Il disegno tecnico rappresentato è solo un esempio di progettazione.
  • In base alle direttive del ZVDH (associazione centrale degli artigiani che si occupano della copertura del tetto) per le tegole laterali, la distanza tra l'incastro della gronda di frontespizio e il filo esterno parete e/o filo esterno rivestimento deve essere di almeno 1 cm.
  • Per l'esecuzione di lavori al tetto valgono i regolamenti e le norme nazionali vigenti. Essi variano da Paese a Paese (ad es. regolamento ZVDH, ÖNORMEN) e devono essere rispettati durante l'esecuzione. Inoltre CREATON prepara dati specifici per l'esecuzione del sottotetto che devono essere rispettati in quanto dati del costruttore. Sono disponibili nel nostro planner del tetto o in www.creaton.de / www.creaton.at..
  • Per le inclinazioni del tetto standard di CREATON, fare riferimento alla lettera tipo.

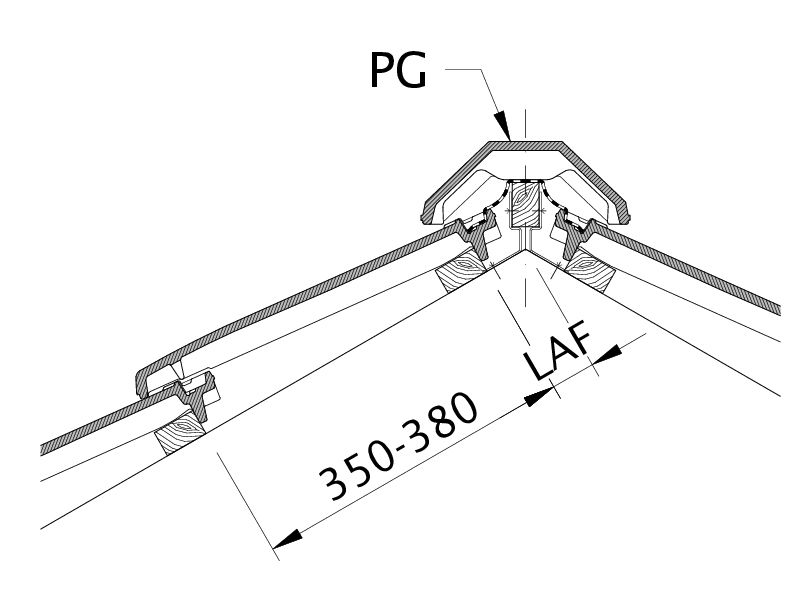

LAF/FLA valori

Valori LAF-/FLA in mm con INCASTRO per listelli 30x50
Fabbisogno tegola di colmo (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
PG 2.5 Pezzo/lfmLAF6560605550454040302020
PG 2.5 Pezzo/lfmFLA10095858070656055504040
Valori LAF-/FLA in mm con INCASTRO per listelli 40x60
Fabbisogno tegola di colmo (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
PG 2.5 Pezzo/lfmLAF65606050454035301555
PG 2.5 Pezzo/lfmFLA110105959080757065605050
Valori LAF-/FLA in mm con INCASTRO per listelli 50x50
Fabbisogno tegola di colmo (ca.)DN10°15°20°25°30°35°40°45°50°
PG 2.5 Pezzo/lfmLAF60555545403025205
PG 2.5 Pezzo/lfmFLA1201151051009090858075

Riferimenti

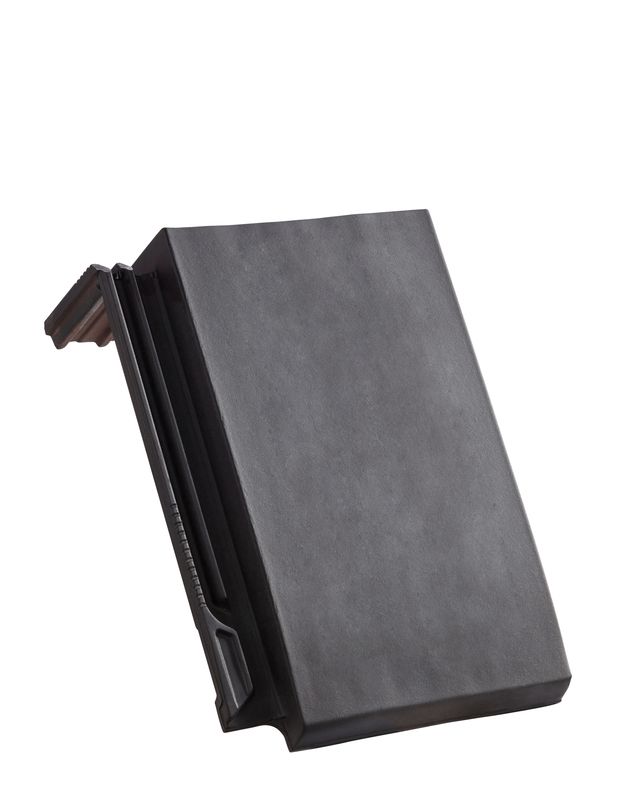

Assortimento accessori

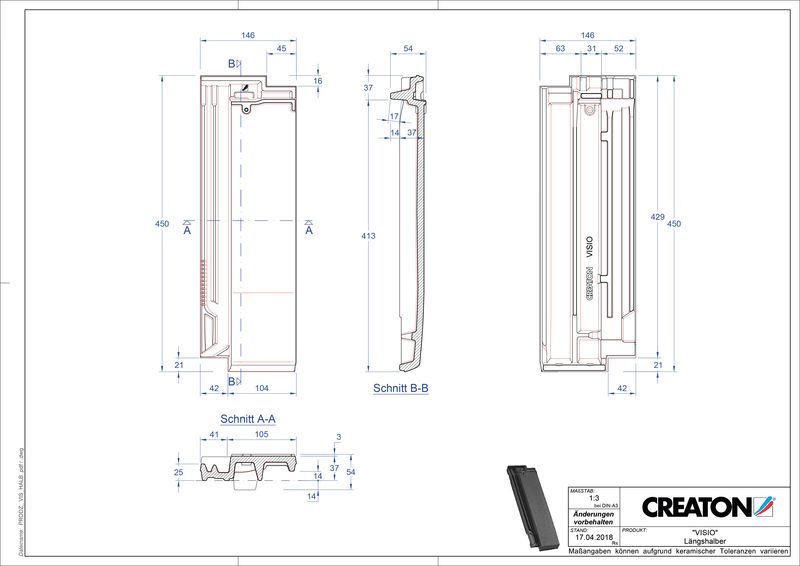

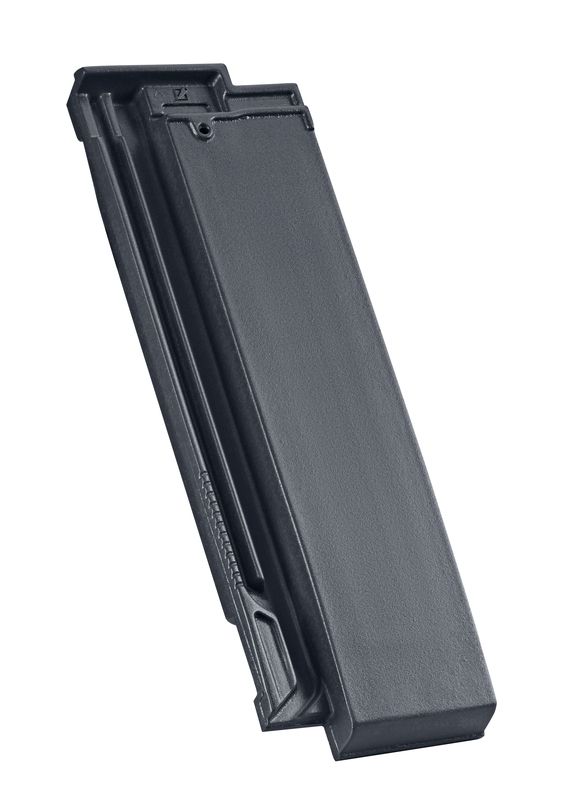

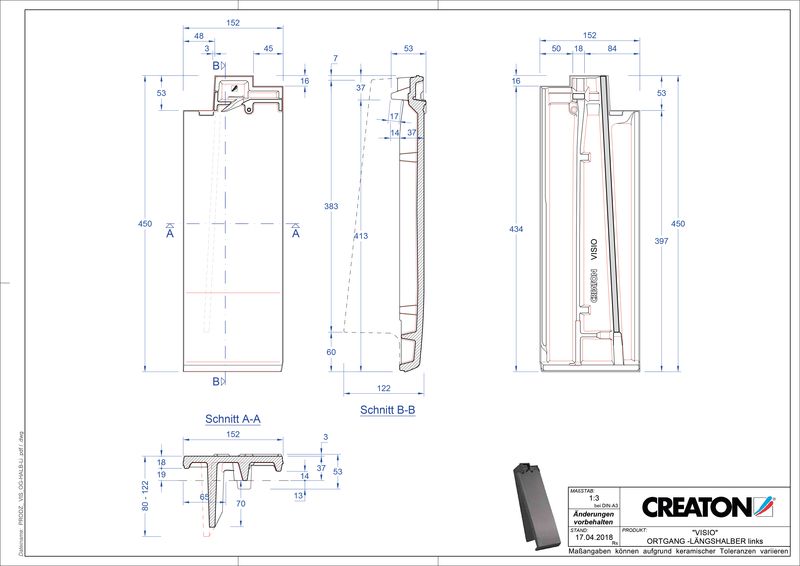

VIS Mezza tegola

VIS Mezza tegola

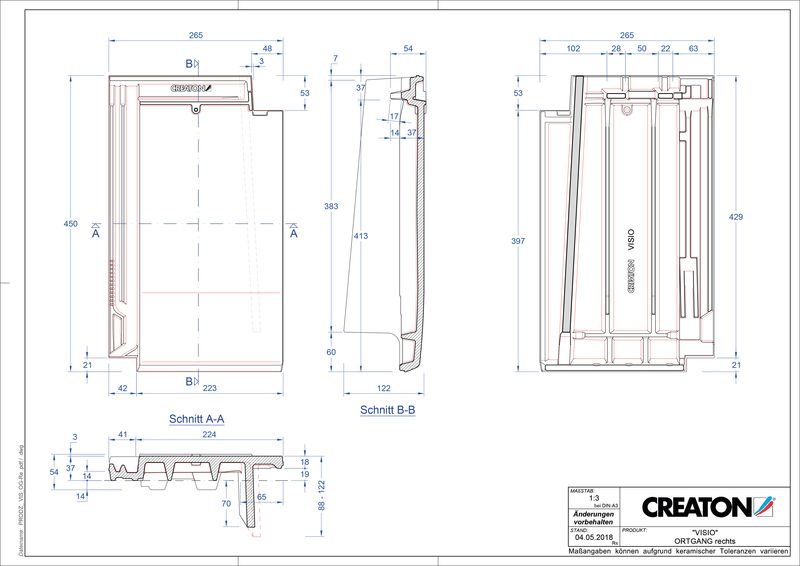

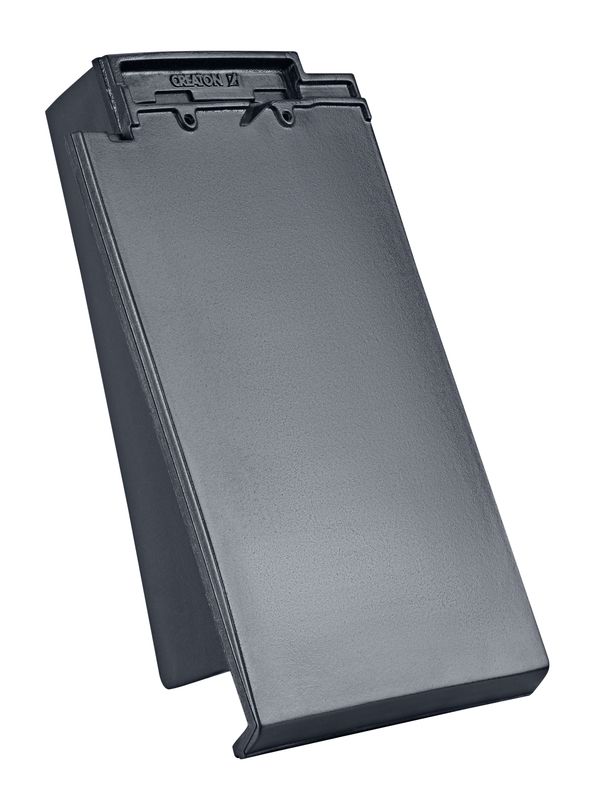

VIS Tegola laterale destra

VIS Tegola laterale destra

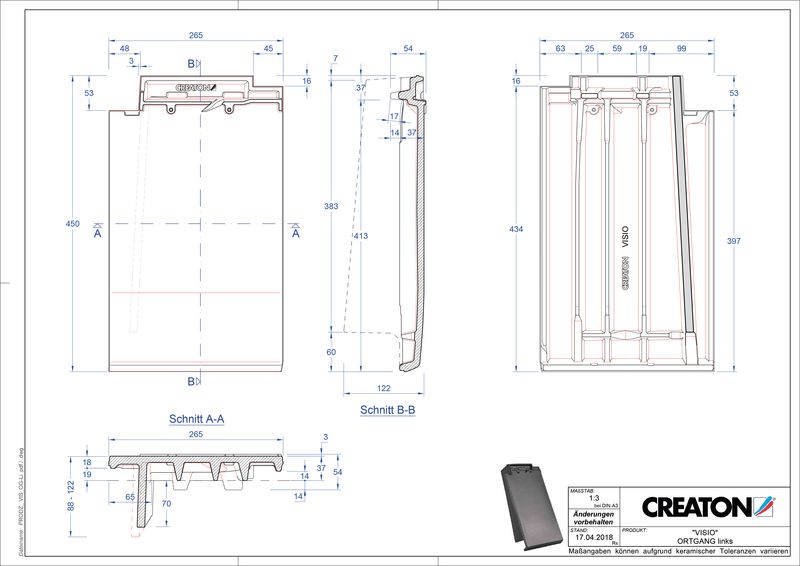

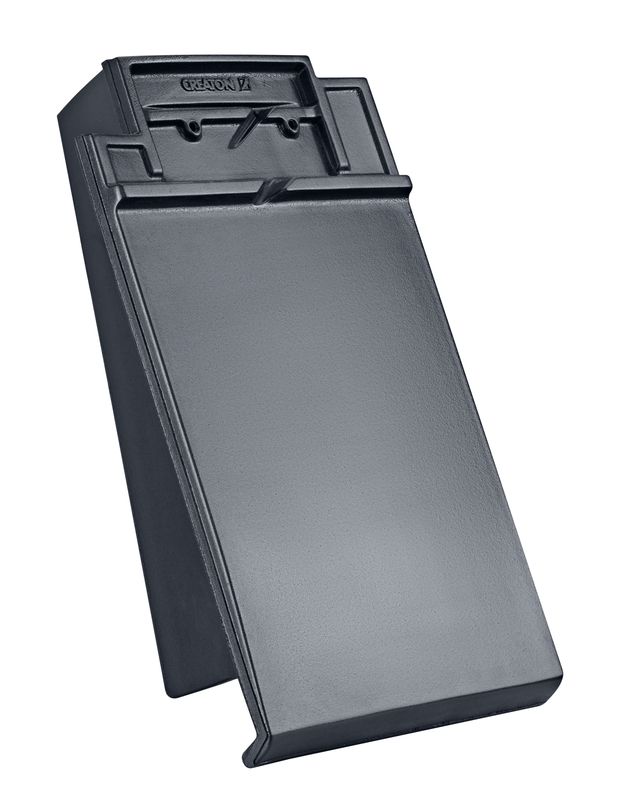

VIS Tegola laterale sinistra

VIS Tegola laterale sinistra

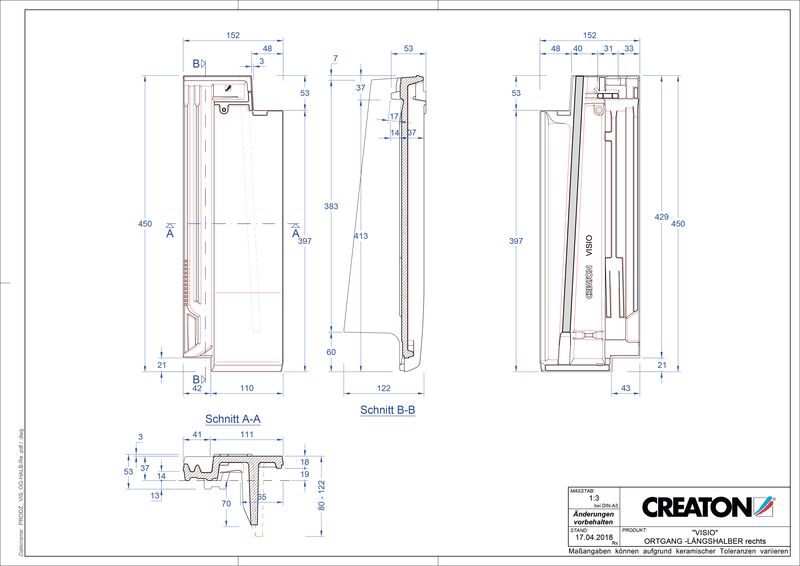

VIS Tegola laterale destra

VIS Tegola laterale destra

VIS Tegola laterale sinistra

VIS Tegola laterale sinistra

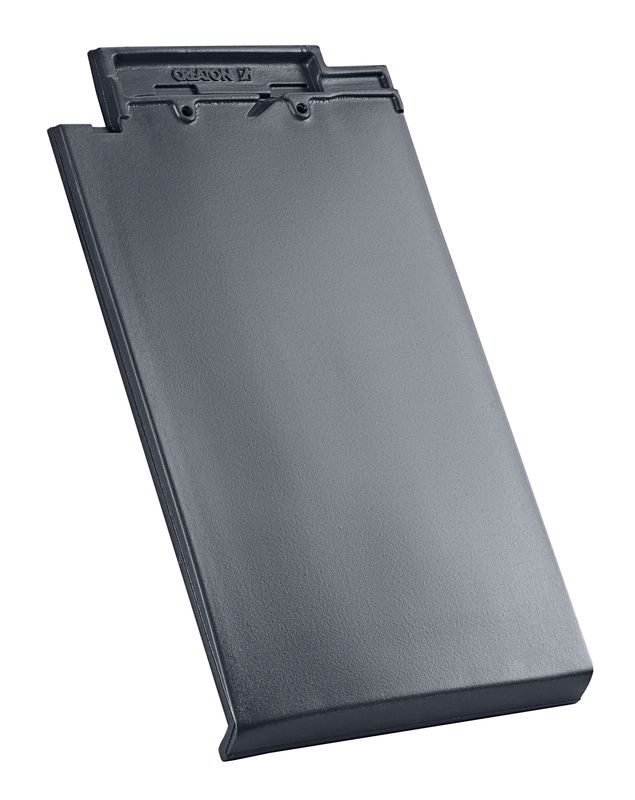

VIS Tegola a doppia onda

VIS Tegola a doppia onda

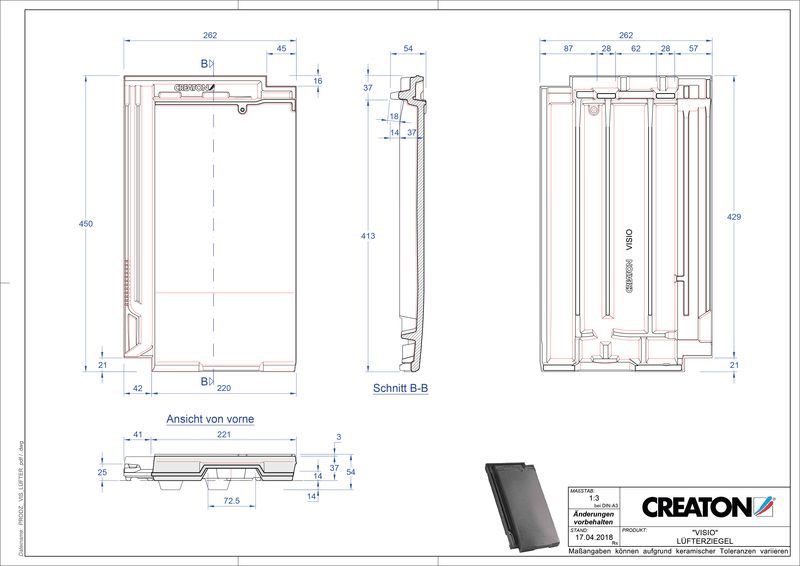

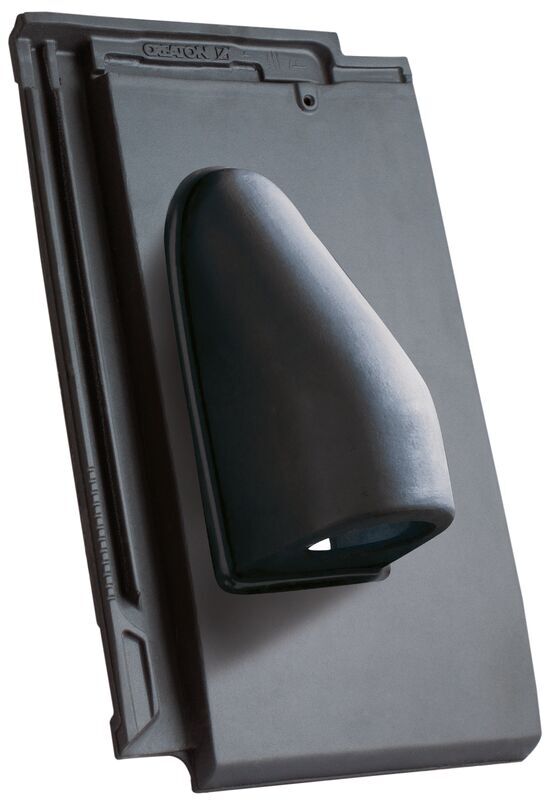

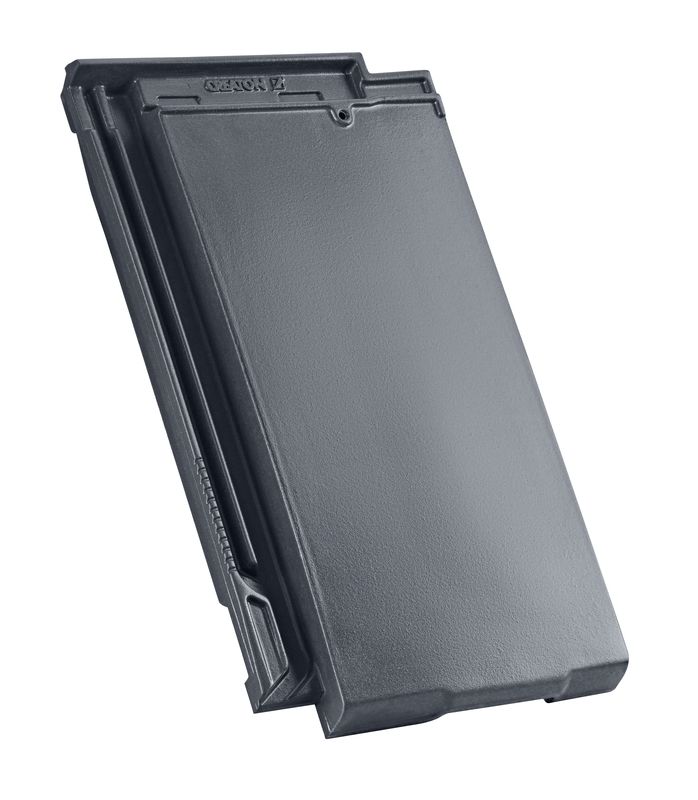

VIS Tegola aeratore

VIS Tegola aeratore

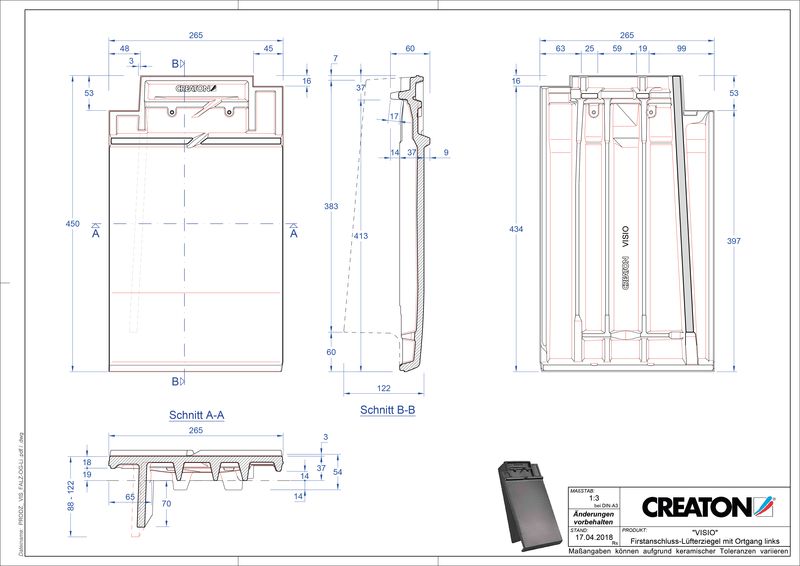

VIS Tegola raccordo colmo-aeratore

VIS Tegola raccordo colmo-aeratore

VIS Raccordo colmo-aeratore mezza tegola

VIS Raccordo colmo-aeratore mezza tegola

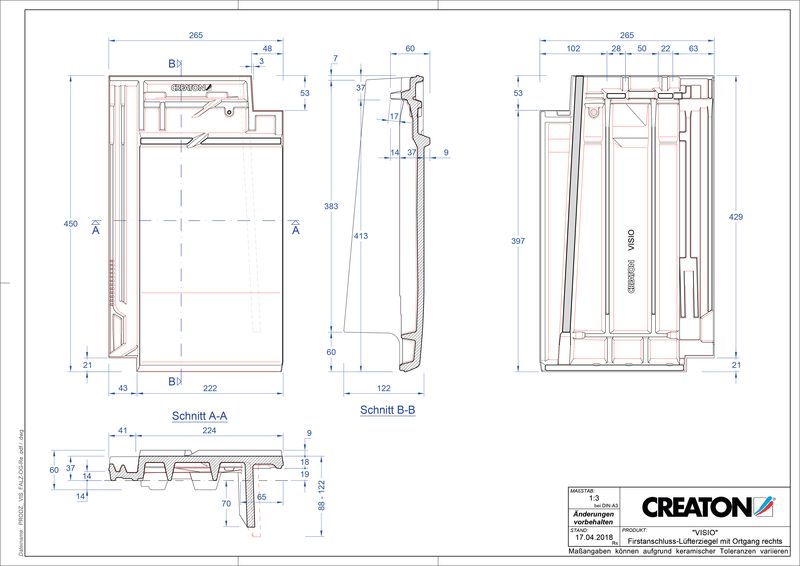

VIS Tegola raccordo colmo-aeratore-tegola laterale a destra

VIS Tegola raccordo colmo-aeratore-tegola laterale a destra

VIS Tegola raccordo colmo-aeratore-tegola laterale a sinistra

VIS Tegola raccordo colmo-aeratore-tegola laterale a sinistra

VIS Tegola raccordo colmo-aeratore-doppia onda

VIS Tegola raccordo colmo-aeratore-doppia onda

VIS Tegola di testata guarnita standard

VIS Tegola di testata guarnita standard

VIS Tegola laterale di testata guarnita standard a destra

VIS Tegola laterale di testata guarnita standard a destra

VIS Tegola laterale di testata guarnita standard a sinistra

VIS Tegola laterale di testata guarnita standard a sinistra

VIS Tegola di testata guarnita dimensione particolare

VIS Tegola di testata guarnita dimensione particolare

VIS Tegola laterale di testata guarnita dimensione particolare a destra

VIS Tegola laterale di testata guarnita dimensione particolare a destra

VIS Tegola laterale di testata guarnita dimensione particolare a sinistra

VIS Tegola laterale di testata guarnita dimensione particolare a sinistra

VIS Tegola di mansarda/di spigolo guarnita dimensione particolare

VIS Tegola di mansarda/di spigolo guarnita dimensione particolare

VIS Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a destra

VIS Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a destra

VIS Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a sinistra

VIS Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a sinistra

WER Tegola di colmo PZ

WER Tegola di colmo PZ

WER Tegola di colmo PZ

WER Tegola di colmo PZ

Grappa di colmo alluminio tegola di testata universale

Grappa di colmo alluminio tegola di testata universale

Assortimento per aerazioni tetto ed ingressi nel tetto

VIS SIGNUM Tubo di sfiato in ceramica DN 110 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

VIS SIGNUM Tubo di sfiato in ceramica DN 110 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

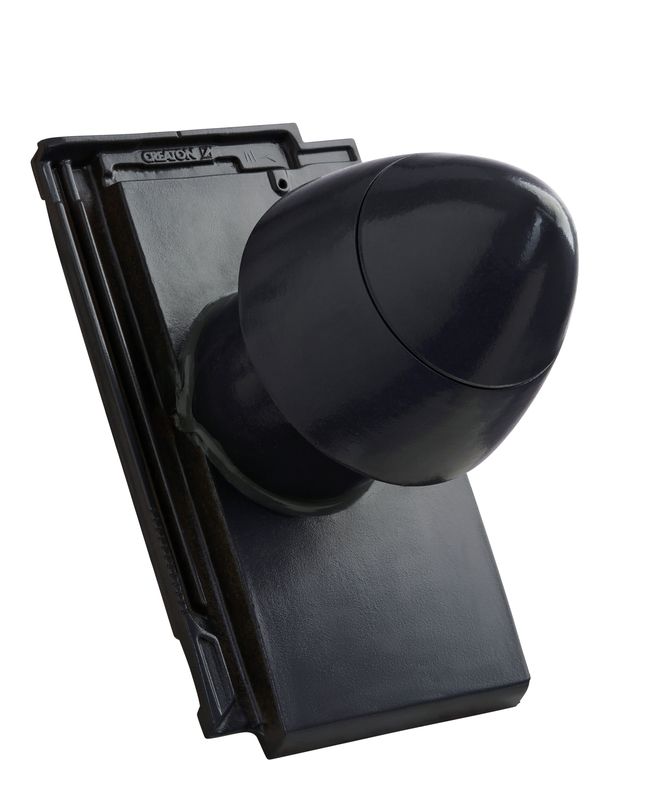

VIS SIGNUM Tubo di sfiato in ceramica DN 125 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

VIS SIGNUM Tubo di sfiato in ceramica DN 125 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

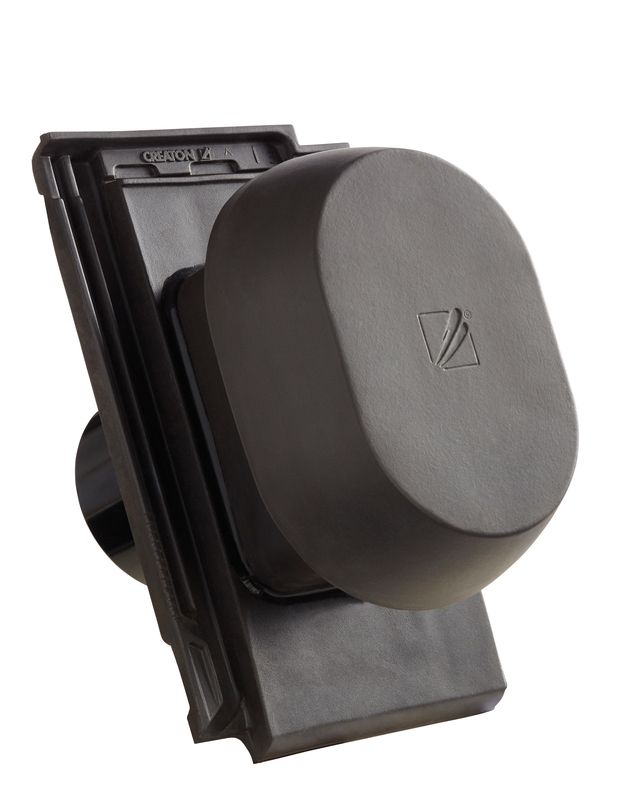

VIS SIGNUM Scarico della condensa in ceramica DN 160 mm, incl. adattatore di collegamento sottotetto

VIS SIGNUM Scarico della condensa in ceramica DN 160 mm, incl. adattatore di collegamento sottotetto

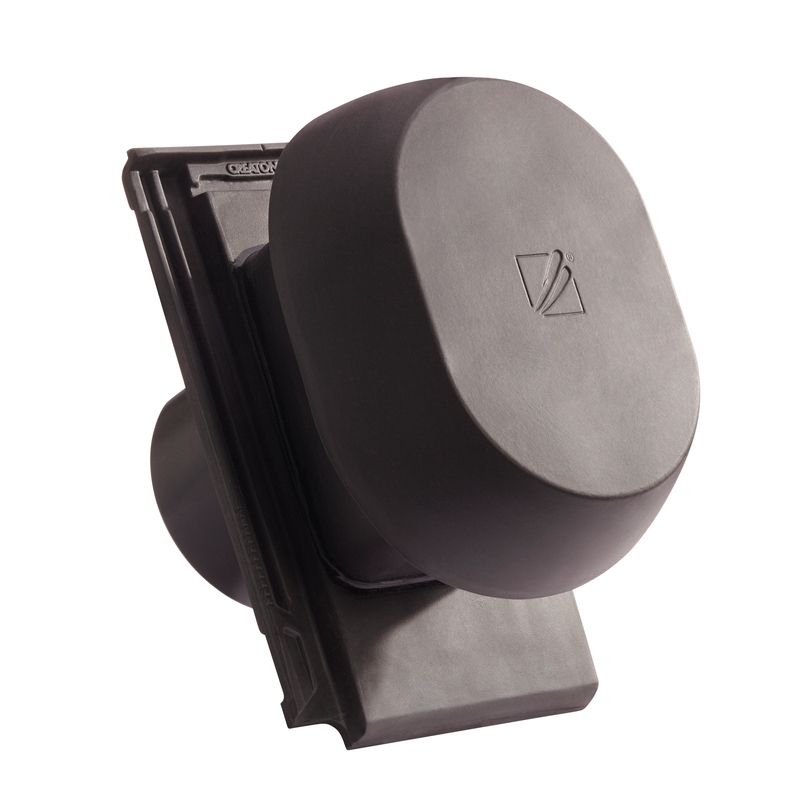

VIS SIGNUM scarico della condensa in ceramica DN 200 mm, incl. adattatore collegamento sottotetto

VIS SIGNUM scarico della condensa in ceramica DN 200 mm, incl. adattatore collegamento sottotetto

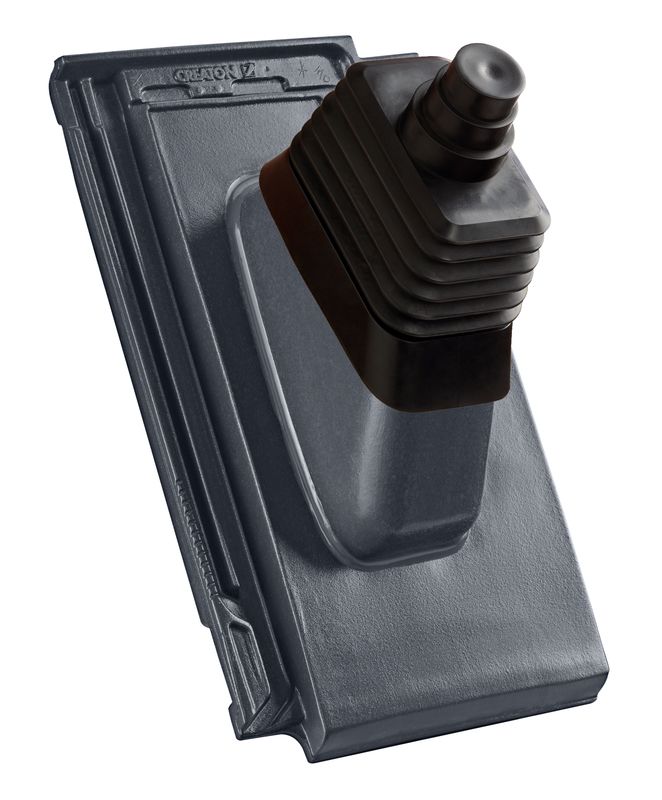

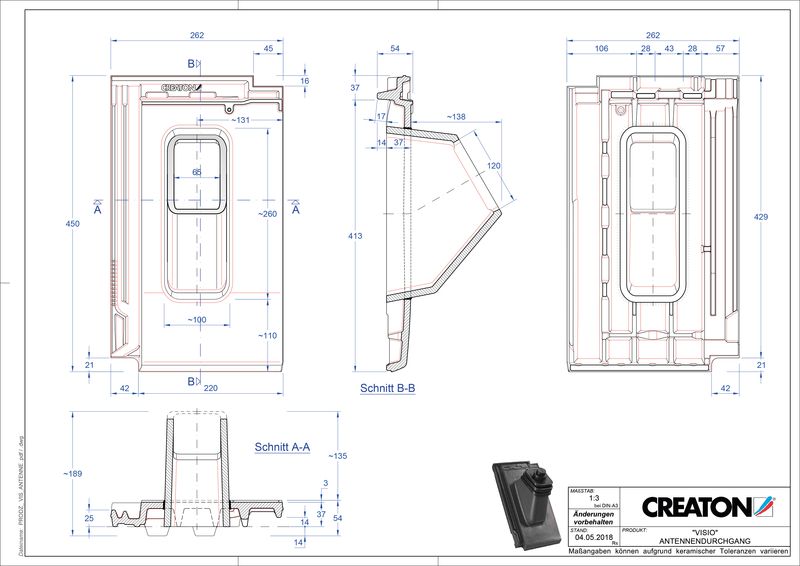

VIS Uscita antenna

VIS Uscita antenna

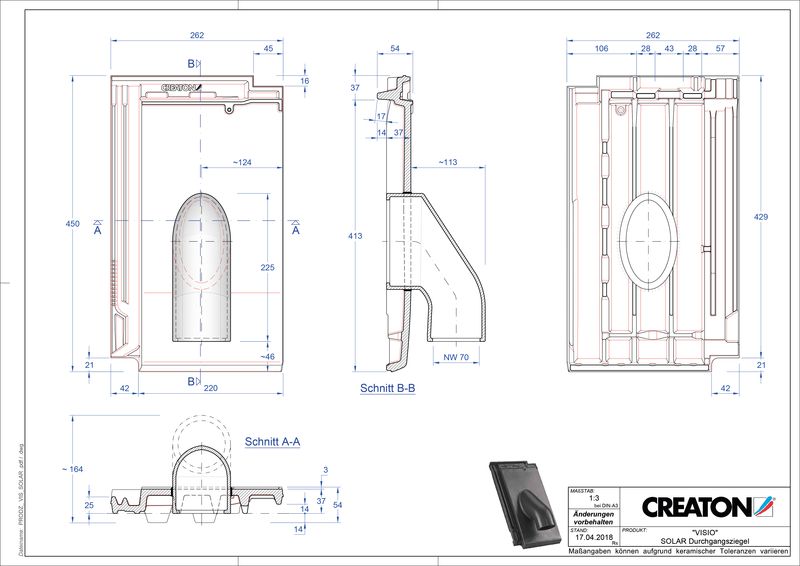

VIS Tegola uscita tubo solare

VIS Tegola uscita tubo solare

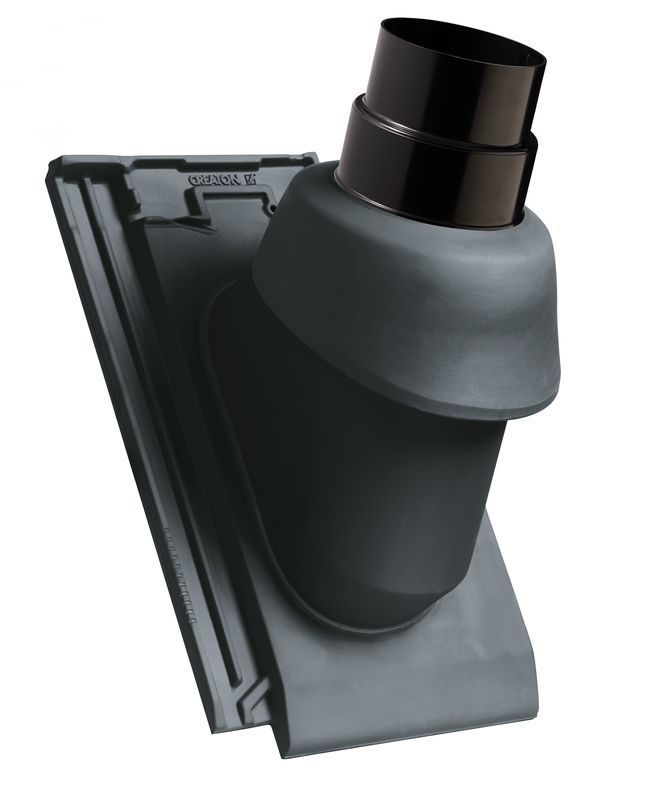

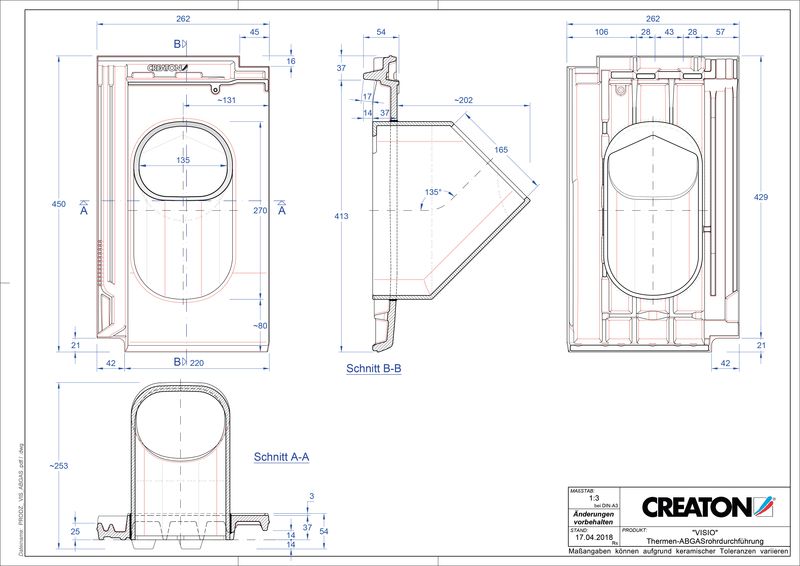

VIS Uscita termica in ceramica DN 110/125

VIS Uscita termica in ceramica DN 110/125

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 200

Tubo flessibile universale DN 200

Adattatore collegamento sottotetto universale NW 13,5

Adattatore collegamento sottotetto universale NW 13,5

Adattatore collegamento sottotetto universale diam. nominale 20

Adattatore collegamento sottotetto universale diam. nominale 20

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 150/160

Assortimento per protezione antineve, accesso al tetto e montaggio elementi solari in metallo

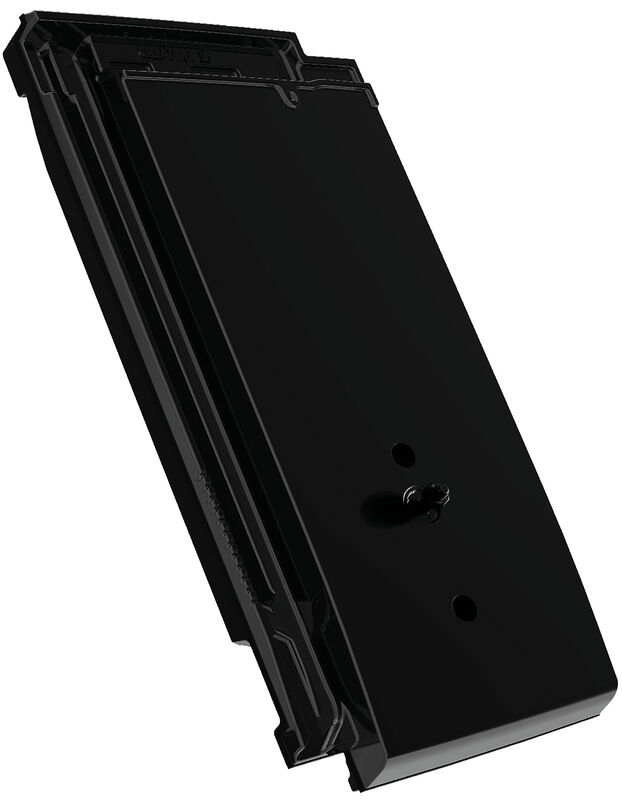

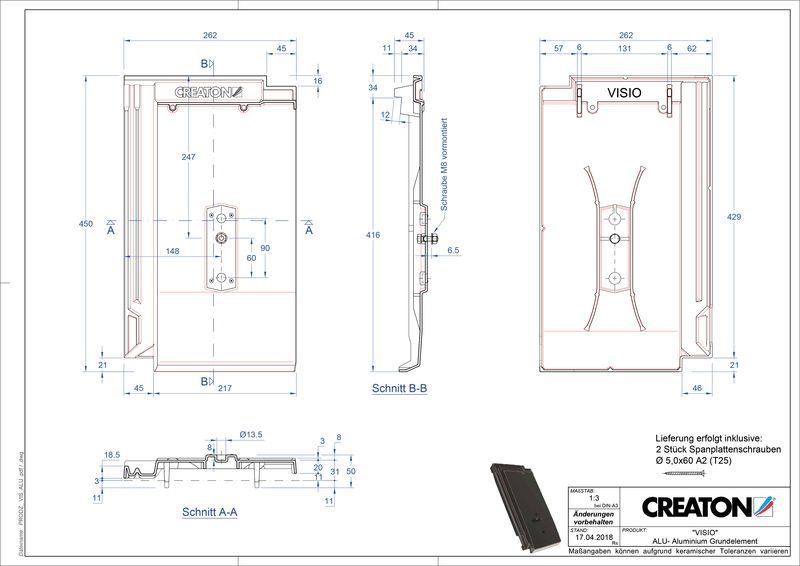

VIS Elemento di base in alluminio

VIS Elemento di base in alluminio

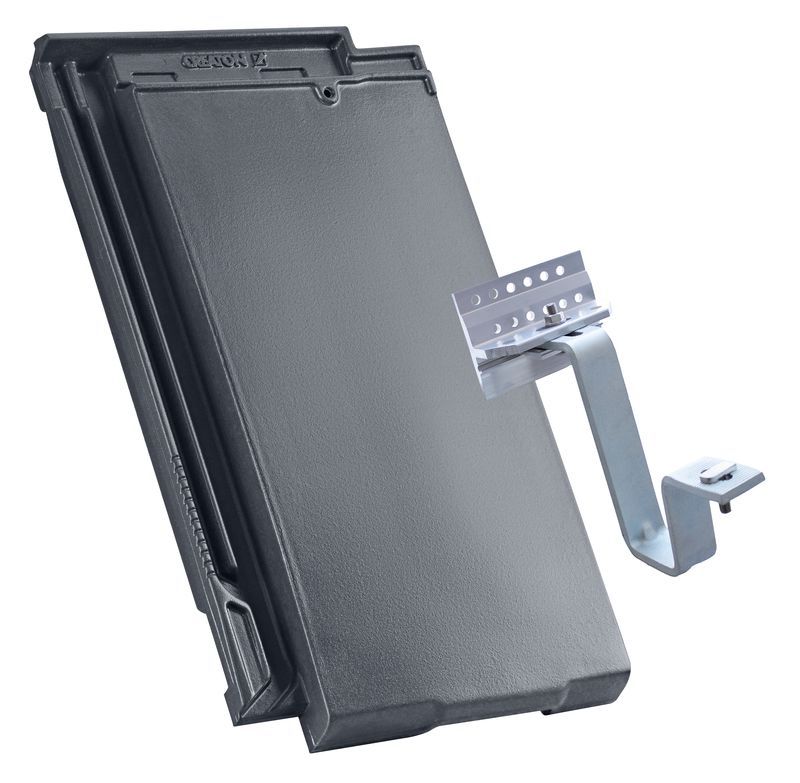

Supporto per elemento solare GRUEL tegola liscia

Supporto per elemento solare GRUEL tegola liscia

VIS Fissaggio per sistema solare per montaggio su piloni

VIS Fissaggio per sistema solare per montaggio su piloni

Singolo gradino

Singolo gradino

Griglia corta

Griglia corta

Griglia lunga

Griglia lunga

Supporto legno tondo

Supporto legno tondo

Supporto per tubo fermaneve

Supporto per tubo fermaneve

Tubo fermaneve Ø 40 mm, lunghezza 3 m

Tubo fermaneve Ø 40 mm, lunghezza 3 m

Coperchio terminale tubo fermaneve universale

Coperchio terminale tubo fermaneve universale

Scala tetto

Scala tetto

Supporto scala tetto

Supporto scala tetto

Supporto legno tondo

Supporto legno tondo

Griglia gradino alluminio 150 x 25 cm

Griglia gradino alluminio 150 x 25 cm

Griglia fermaneve piena 1,50 m

Griglia fermaneve piena 1,50 m

Manicotto di collegamento per tubo fermaneve Ø 40 mm

Manicotto di collegamento per tubo fermaneve Ø 40 mm

MAG Gancio fermaneve

MAG Gancio fermaneve

Assortimento per dettagli tetto e fissaggio antivento

VIS Tegola in vetro (acrilica)

VIS Tegola in vetro (acrilica)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 30/50 (HAR, HER, ELE, CAN)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 30/50 (HAR, HER, ELE, CAN)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/50 (HER, MZ3, ELE, RAP, MEL)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/50 (HER, MZ3, ELE, RAP, MEL)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/50 (OPT, DOM, HAR, RUS, GAL, CAN, VIS)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/50 (OPT, DOM, HAR, RUS, GAL, CAN, VIS)

Grappa antitempesta zinco-alluminio grappa di fissaggio tipo N4 (DOM, CAN, ELE, HER, RAT, RUS, VIS)

Grappa antitempesta zinco-alluminio grappa di fissaggio tipo N4 (DOM, CAN, ELE, HER, RAT, RUS, VIS)

Grappa di colmo in alluminio PDZ (Grappa di fissaggio di testata universale)

Grappa di colmo in alluminio PDZ (Grappa di fissaggio di testata universale)

Vite in acciaio inox con tenuta lunghezza da 60

Vite in acciaio inox con tenuta lunghezza da 60

Grappa di displuvio e di conversa 10-13 mm

Grappa di displuvio e di conversa 10-13 mm

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Pettine di ventilazione per grondaie altezza pettine 55 mm

Pettine di ventilazione per grondaie altezza pettine 55 mm

Pettine di ventilazione per grondaie

Pettine di ventilazione per grondaie

Lucernario 45 x 55 cm in metallo con vetro di sicurezza temprato

Lucernario 45 x 55 cm in metallo con vetro di sicurezza temprato

Lucernario a isolamento termico 55 x 78 cm

Lucernario a isolamento termico 55 x 78 cm

Pilone del satellitare e dell'antenna zincato o rivestito colorato

Pilone del satellitare e dell'antenna zincato o rivestito colorato

Colore a verniciatura acrilica 250 ml

Colore a verniciatura acrilica 250 ml

Assortimento tegole di colmo e di displuvio

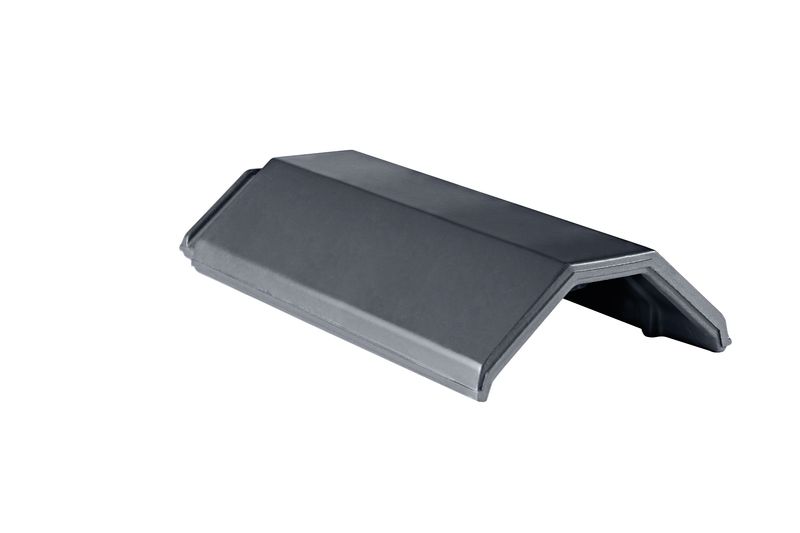

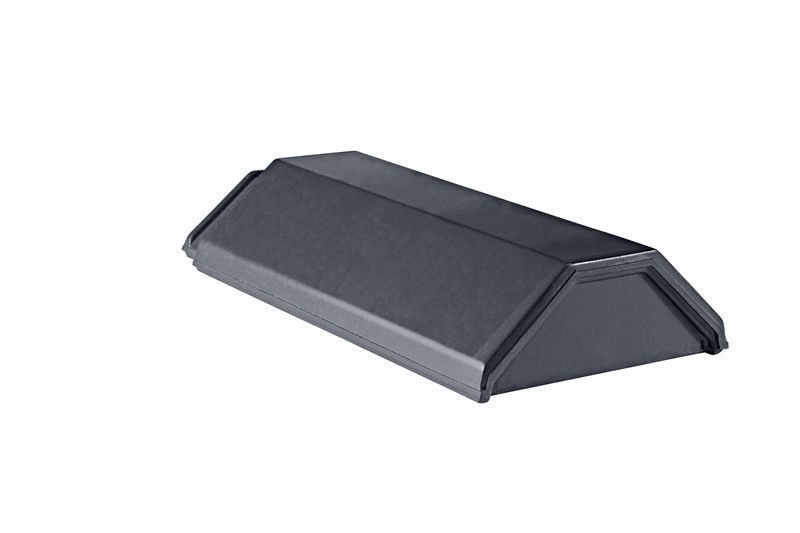

Tegola di colmo PG GUT (argilla)

Tegola di colmo PG GUT (argilla)

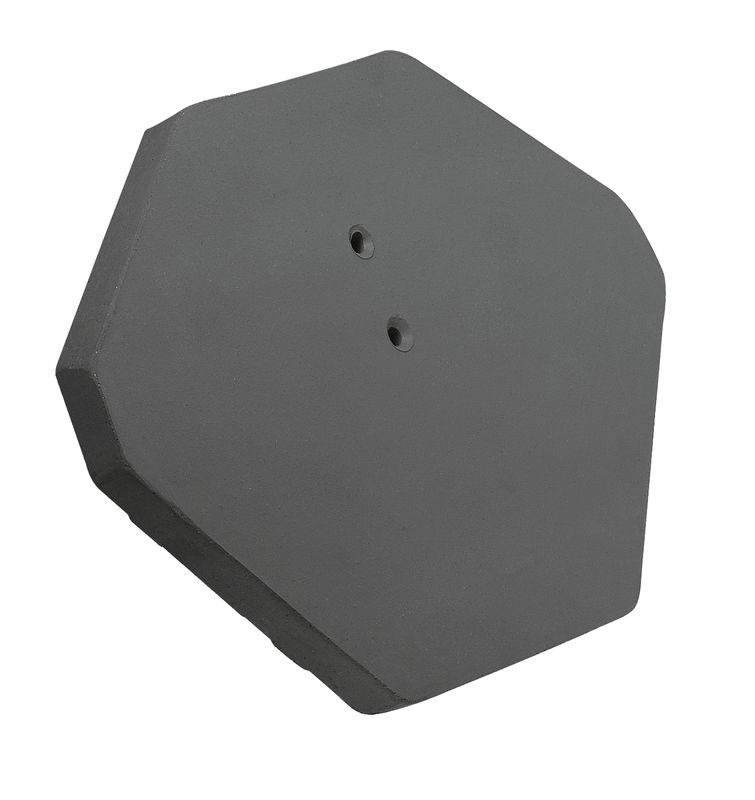

Piastra iniziale e terminale di colmo in ceramica PG GUT (ARGILLA)

Piastra iniziale e terminale di colmo in ceramica PG GUT (ARGILLA)

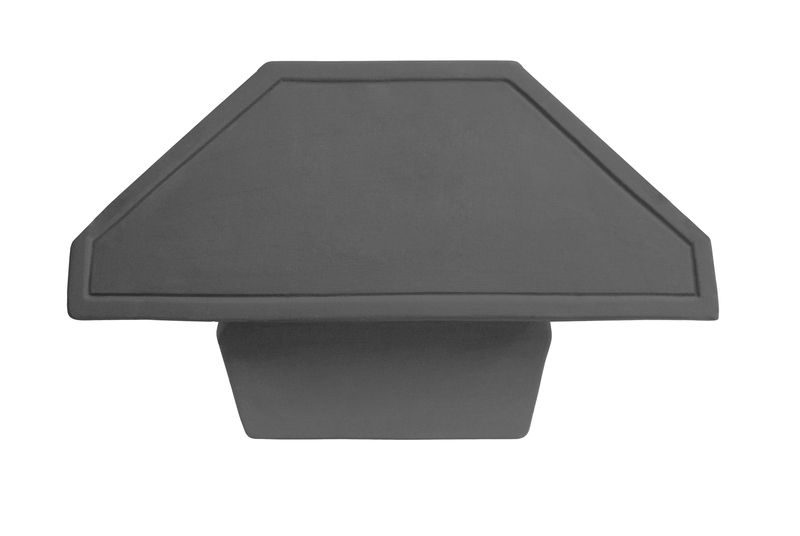

GUT Piastra di funzione iniziale e finale in ceramica PG

GUT Piastra di funzione iniziale e finale in ceramica PG

Colmo iniziale in ceramica PG GUT (argilla)

Colmo iniziale in ceramica PG GUT (argilla)

Grappa di colmo alluminio PG GUT

Grappa di colmo alluminio PG GUT

FIRSTFIX Grappa di colmo in acciaio inox PG GUT

FIRSTFIX Grappa di colmo in acciaio inox PG GUT

GUT Colmo (a tre vie) triassiale PHP

GUT Colmo (a tre vie) triassiale PHP

GUT Colmo (a tre vie) quadriassiale PHP

GUT Colmo (a tre vie) quadriassiale PHP

FIRSTFIX Filo grappa di colmo universale

FIRSTFIX Filo grappa di colmo universale

FIRSTFIX Set graffe di bloccaggio universali

FIRSTFIX Set graffe di bloccaggio universali

Rotolo di colmo/displuvio 220 (CREAROLL ALU)

Rotolo di colmo/displuvio 220 (CREAROLL ALU)

Rotolo di colmo/displuvio 300 (CREAROLL ALU)

Rotolo di colmo/displuvio 300 (CREAROLL ALU)

Rotolo di colmo/displuvio 220 (CREAROLL PP)

Rotolo di colmo/displuvio 220 (CREAROLL PP)

Rotolo di colmo/displuvio 310 (CREAROLL PP)

Rotolo di colmo/displuvio 310 (CREAROLL PP)

Rotolo di colmo/displuvio 390 (CREAROLL PP)

Rotolo di colmo/displuvio 390 (CREAROLL PP)

Download

È possibile ordinare fino a 3 campioni.

Seleziona il campione richiesto.

Vedi il Carrello
