RESPIRARE PROFONDAMENTE E SENTIRSI BENE

UN BUON CLIMA PER UNA FUNZIONALITÀ PIENA – SISTEMI DI VENTILAZIONE CREATON

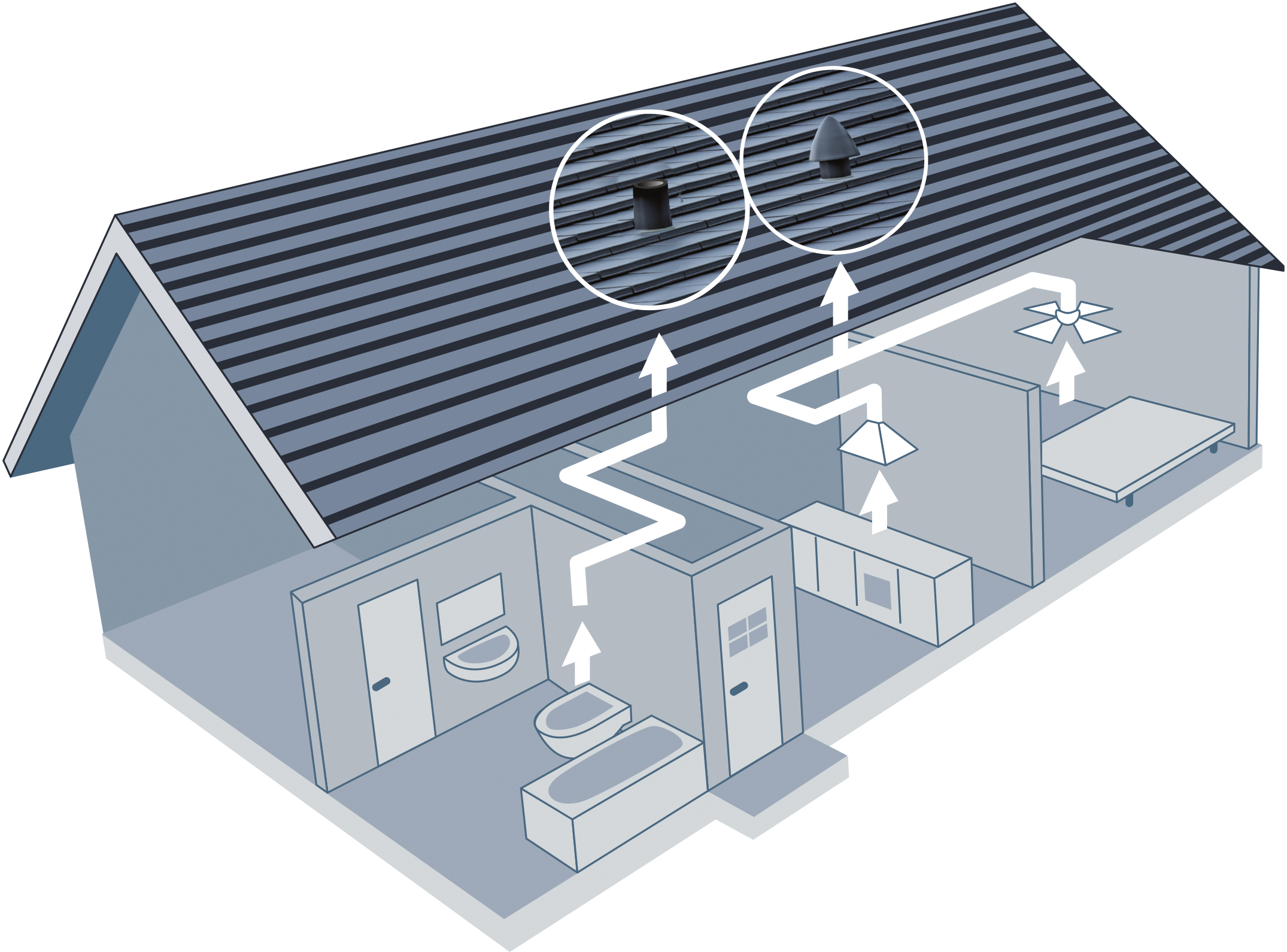

L'innalzamento dei requisiti di isolamento della EnEV rende ancora più importanti i concetti di ventilazione residenziale speciale. I concetti di ventilazione diventano una componente basilare, specialmente in nuovi edifici, ma anche nella ristrutturazione e servono a garantire che l'aria e l'umidità provenienti, per esempio, da impianti sanitari o cucine possano fuoriuscire dall'interno della casa. Un concetto di ventilazione funzionante presuppone penetrazioni del tetto innovative, come quelle dei sistemi di ventilazione CREATON. Da settembre 2016, anche la DIN 1986-100 tra l'altro disciplina i nuovi requisiti di ventilazione dei sanitari. Ad esempio, per la ventilazione dei sanitari la norma prevede che abbia un'estremità superiore senza copertura. Con la copertura, al contrario, devono essere montati tutti i tubi di sfiato che conducono l'aria di scarico da una ventola verso l'esterno. Lo stesso vale per i sistemi di gamma CREATON per la ventilazione delle cucine.

SIGNUM – IL TUBO DI SFIATO DI QUALITÀ PREMIUM

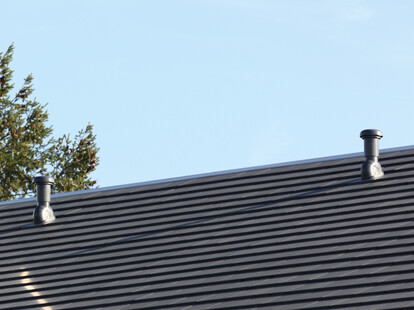

Per strutture in tegole di argilla, CREATON ha sviluppato pertanto il sistema di tubi di sfiato in argilla SIGNUM. Grazie ad un adattatore universale è facile da installare, con o senza copertura, a seconda del tipo di tubo di sfiato, e con una ventilazione perfetta garantisce un'assoluta protezione dalla pioggia. La necessità di un montaggio con o senza copertura dipende dal fatto se sotto il tetto sia installato un ventilatore o vi sia soltanto una ventilazione passiva. Contrariamente a sistemi di canalizzazione economici in plastica, la gamma di accessori originali SIGNUM in ceramica integrale convince per la sua longevità, la resistenza del colore e il suo aspetto elegante che non pregiudica l'impressione generale del tetto anche dopo molti anni.

VANTAGGI DI UNA PENETRAZIONE DEL TETTO IN CERAMICA INTEGRALE SIGNUM

Disponibile nella forma e nel colore adatto per ogni tetto CREATON
Facile da montare senza elementi aggiuntivi
Superficie del tetto assolutamente omogenea
Disponibile in diverse versioni e diametri
Si integra armoniosamente nell'immagine del tetto

PRODOTTI ESEMPLIFICATIVI

SIGNUMSIGNUM DN 100 mm mit abschraubbarer Haube

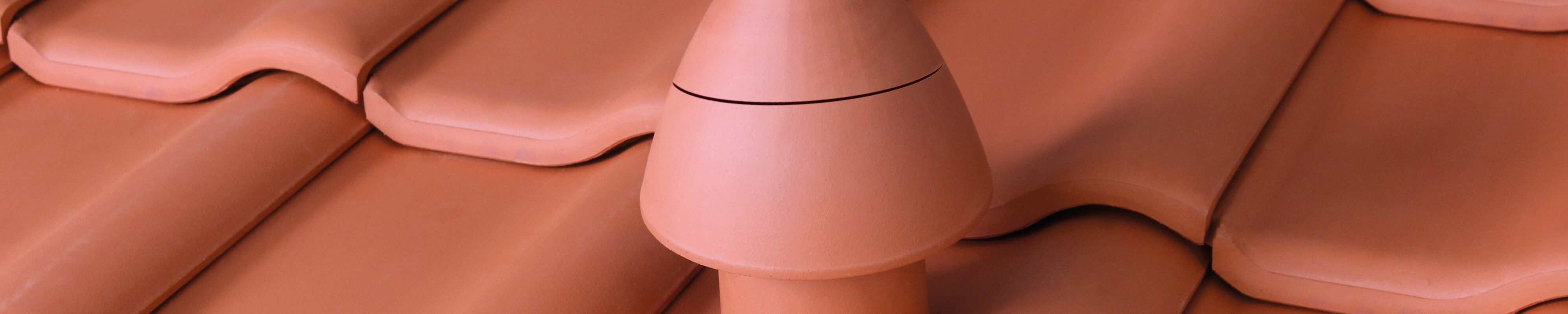

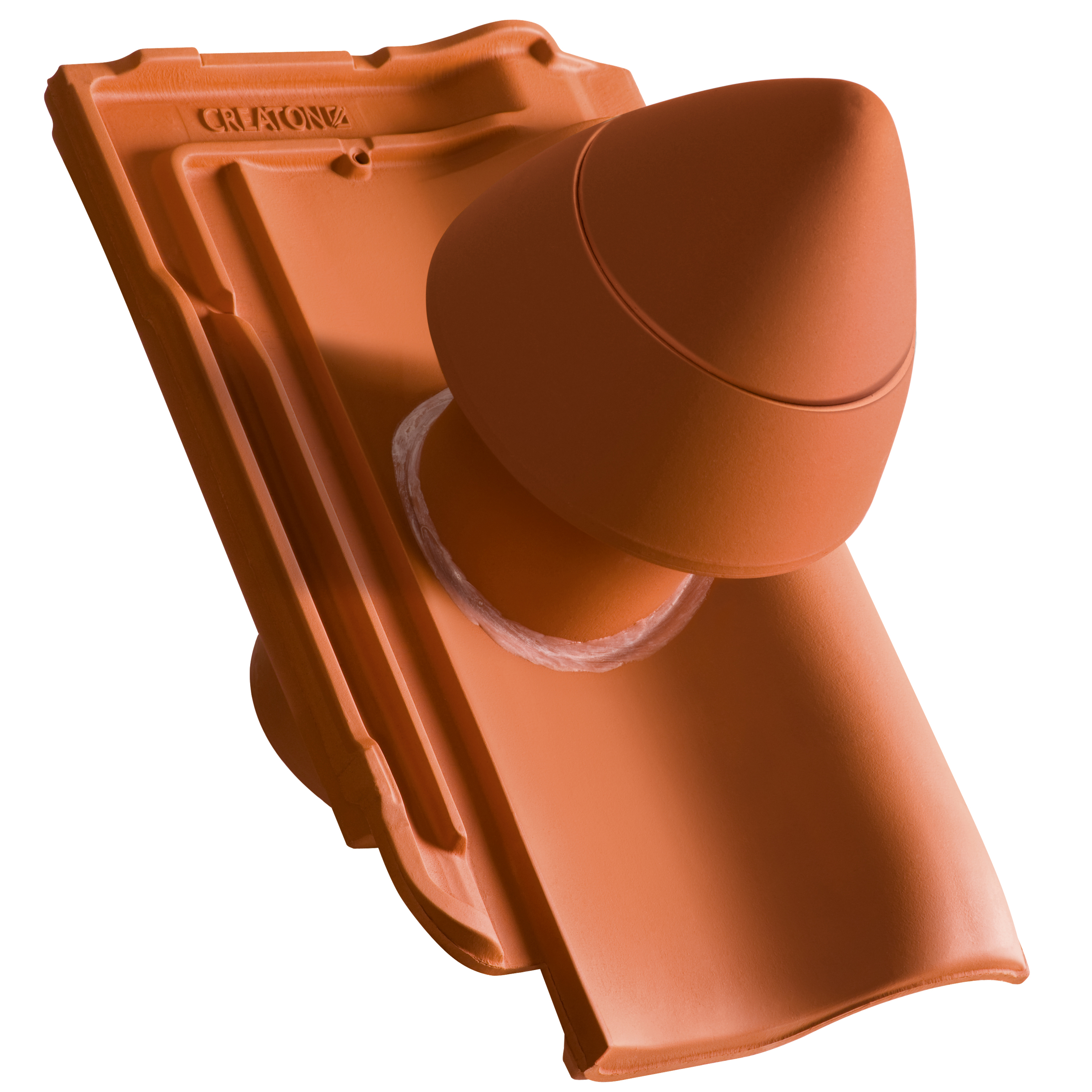

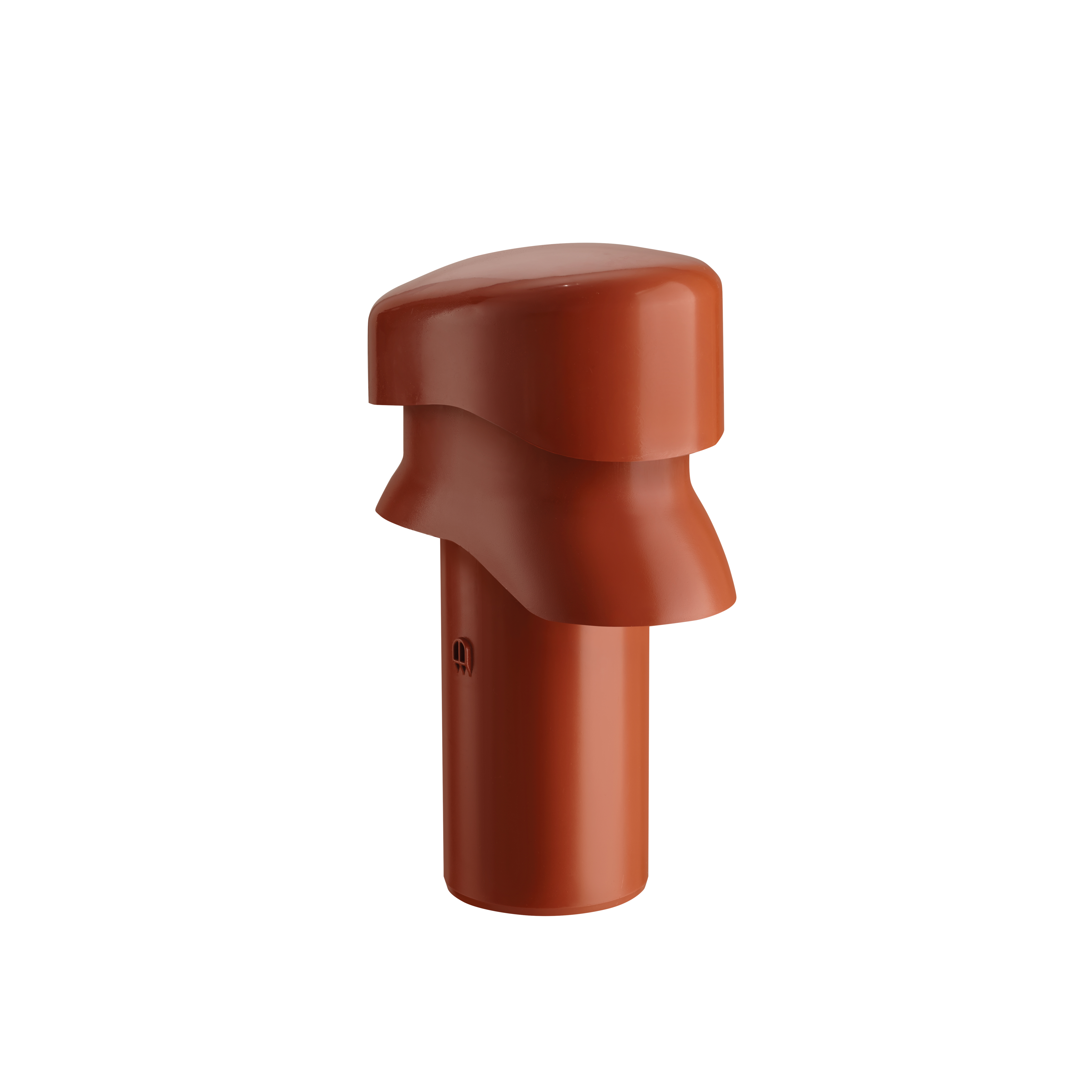

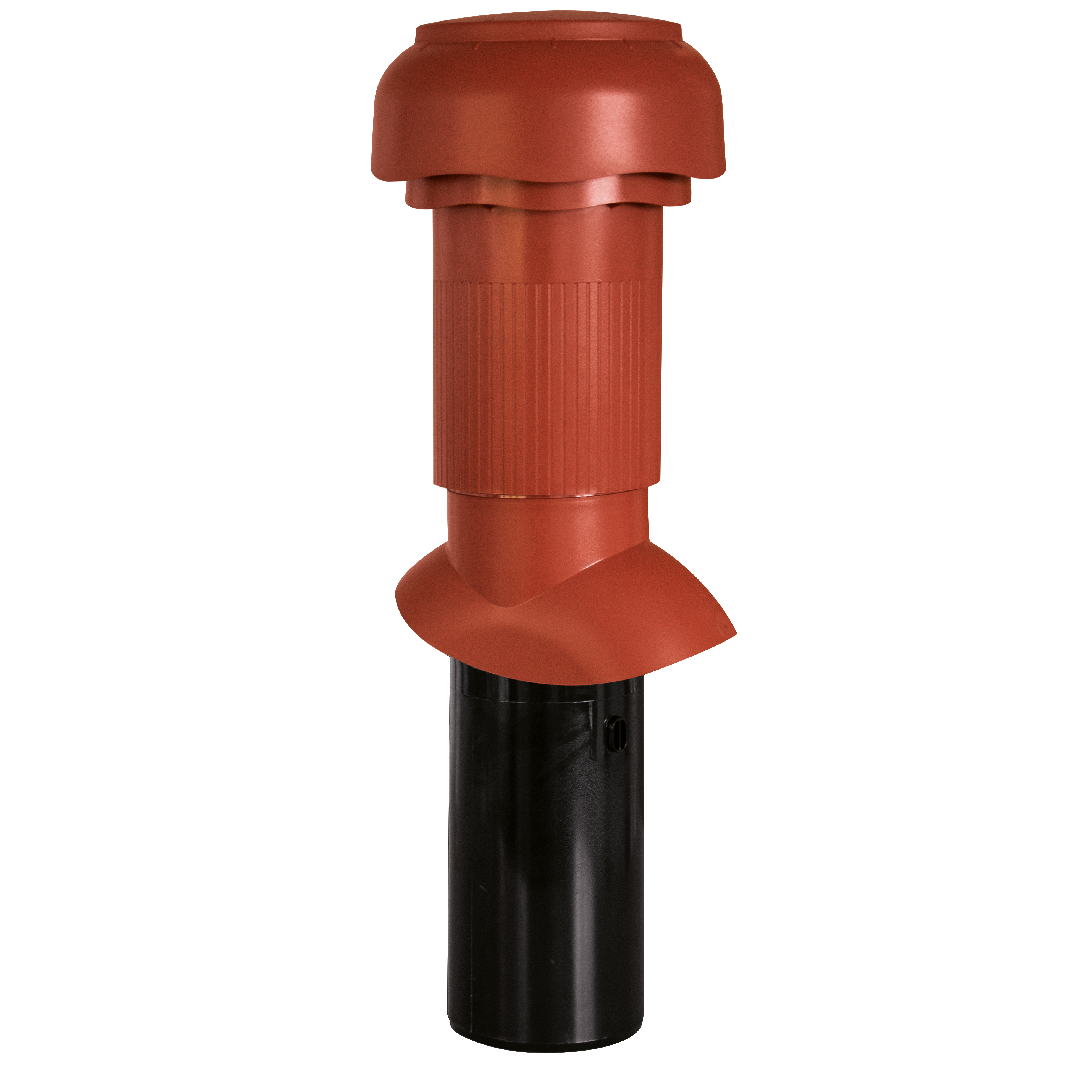

SIGNUM DN 100 MM CON CALOTTA SVITABILE

La calotta è dotata di una filettatura di plastica e pertanto è adatta sia per lo sfiato di sanitari che per impianti di ventilazione. A seconda delle esigenze, la calotta può essere avvitata o svitata.

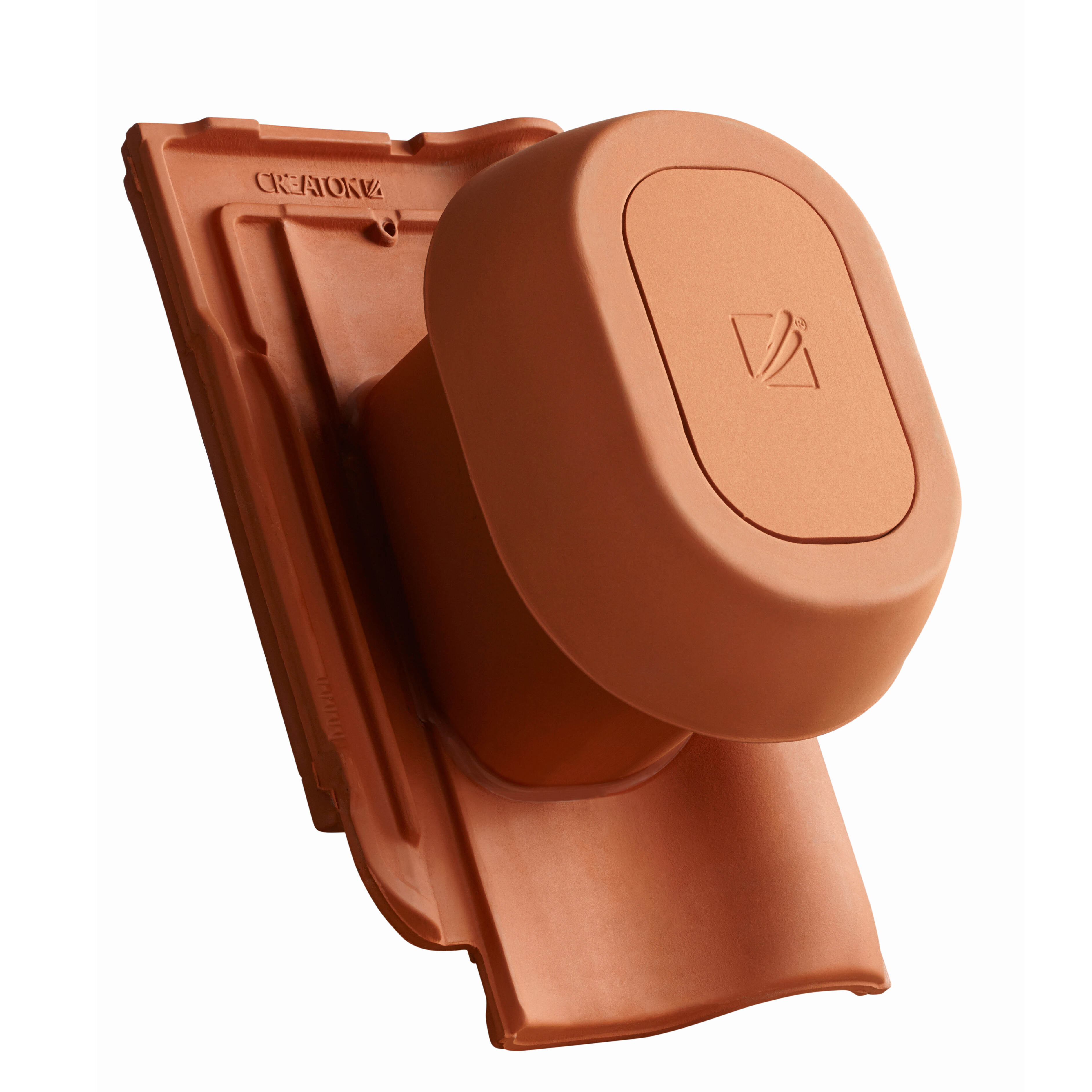

SIGNUM DN 125 MM CON COPERCHIO RIMOVIBILE

La calotta ovale di SIGNUM DN 125 dispone di una apertura con una piastrina di chiusura corrispondente. In questo modo l'elemento del tubo di sfiato può essere aperto o chiuso a seconda dell'ambito di utilizzo (ventilazione di sanitari o con ventilatore).

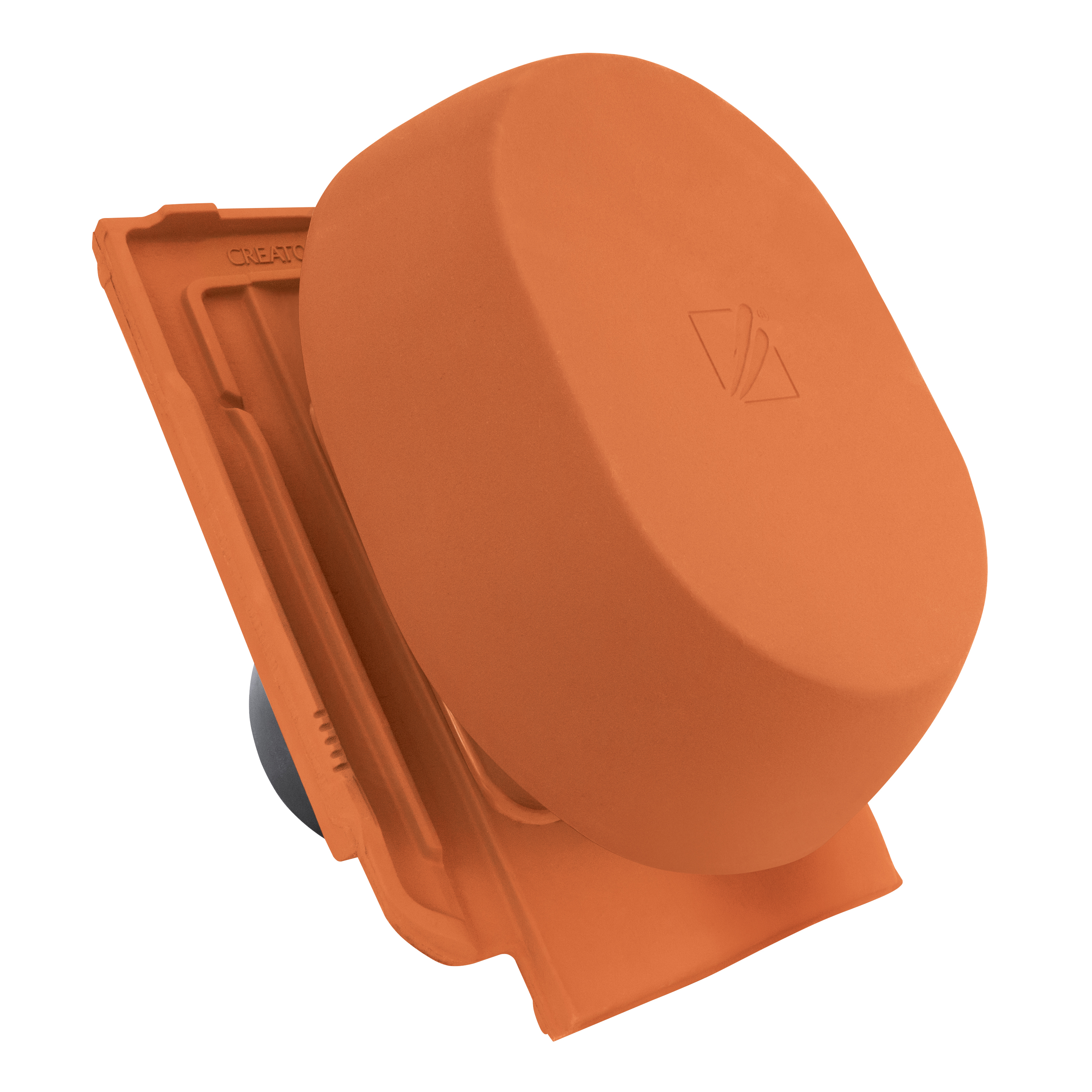

SIGNUM DN 150/160

SIGNUM nel formato DN 160 è chiuso nella parte superiore ed è adatto per essere collegato a impianti di ventilazione con tubi della stessa dimensione.

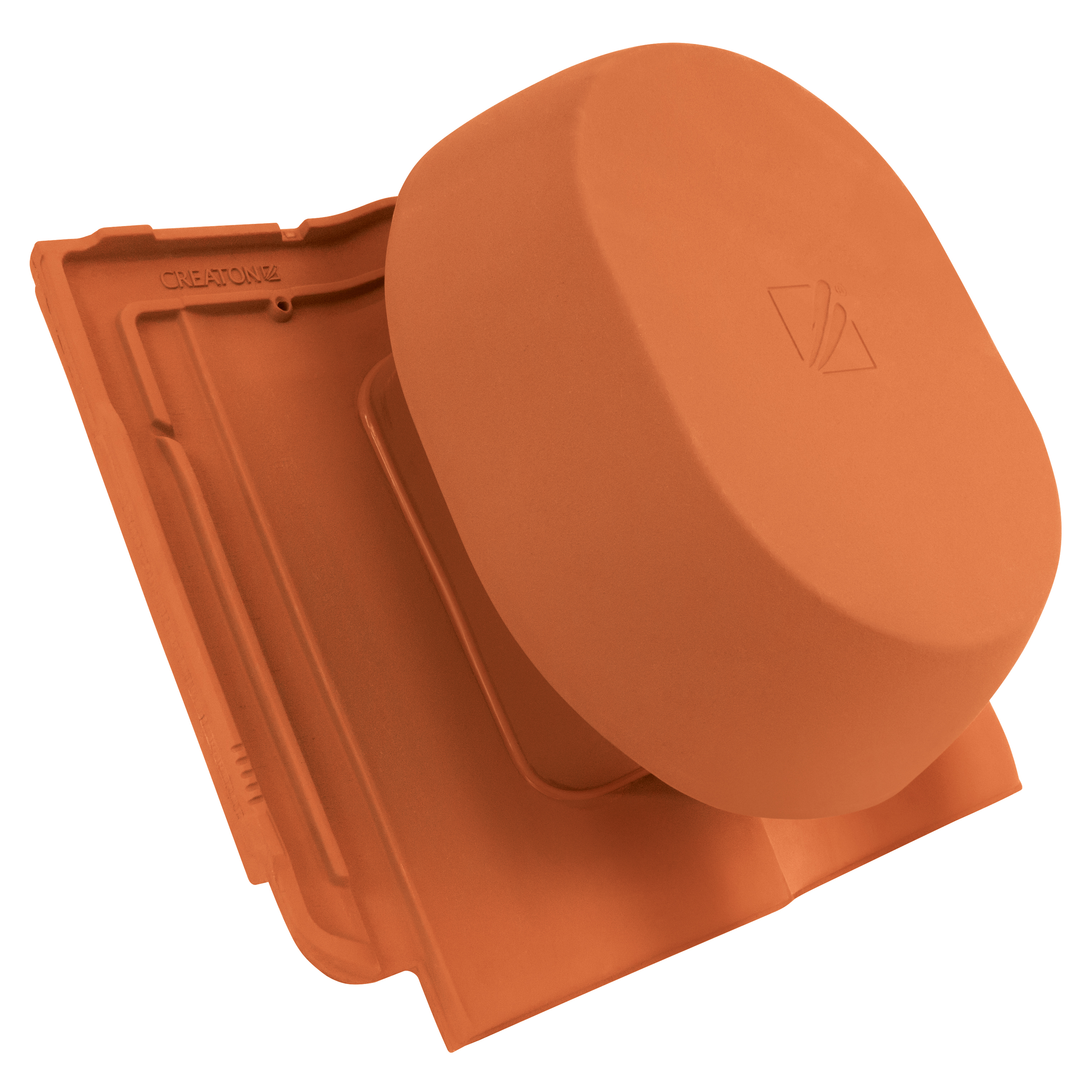

SIGNUM DN 200

SIGNUM nel formato DN 200 è chiuso nella parte superiore ed è adatto per essere collegato a impianti di ventilazione con tubi della stessa dimensione. Poiché le diverse penetrazioni del tetto possono essere inserite fino a un diametro di 200 mm, è necessario un adattatore universale flessibile.

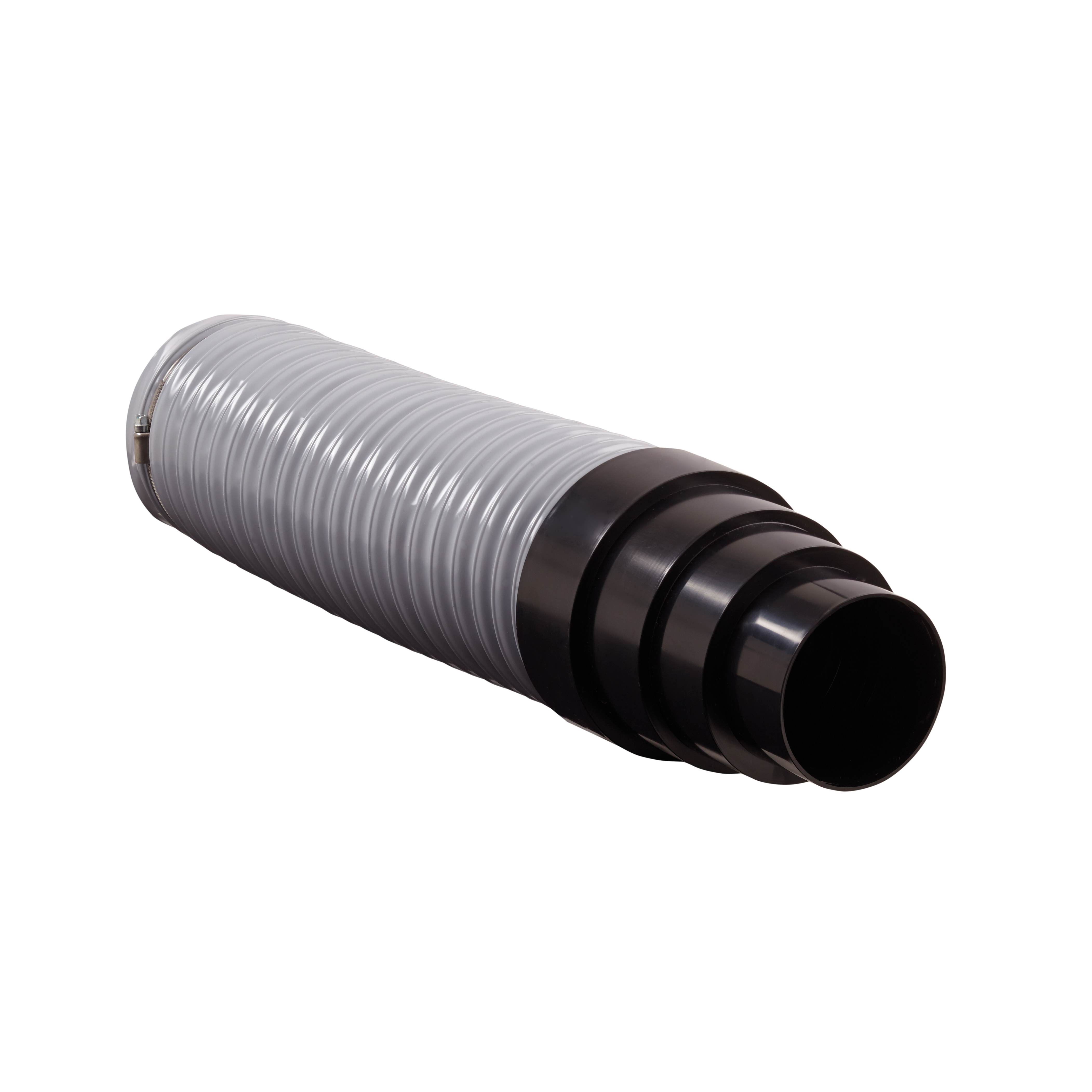

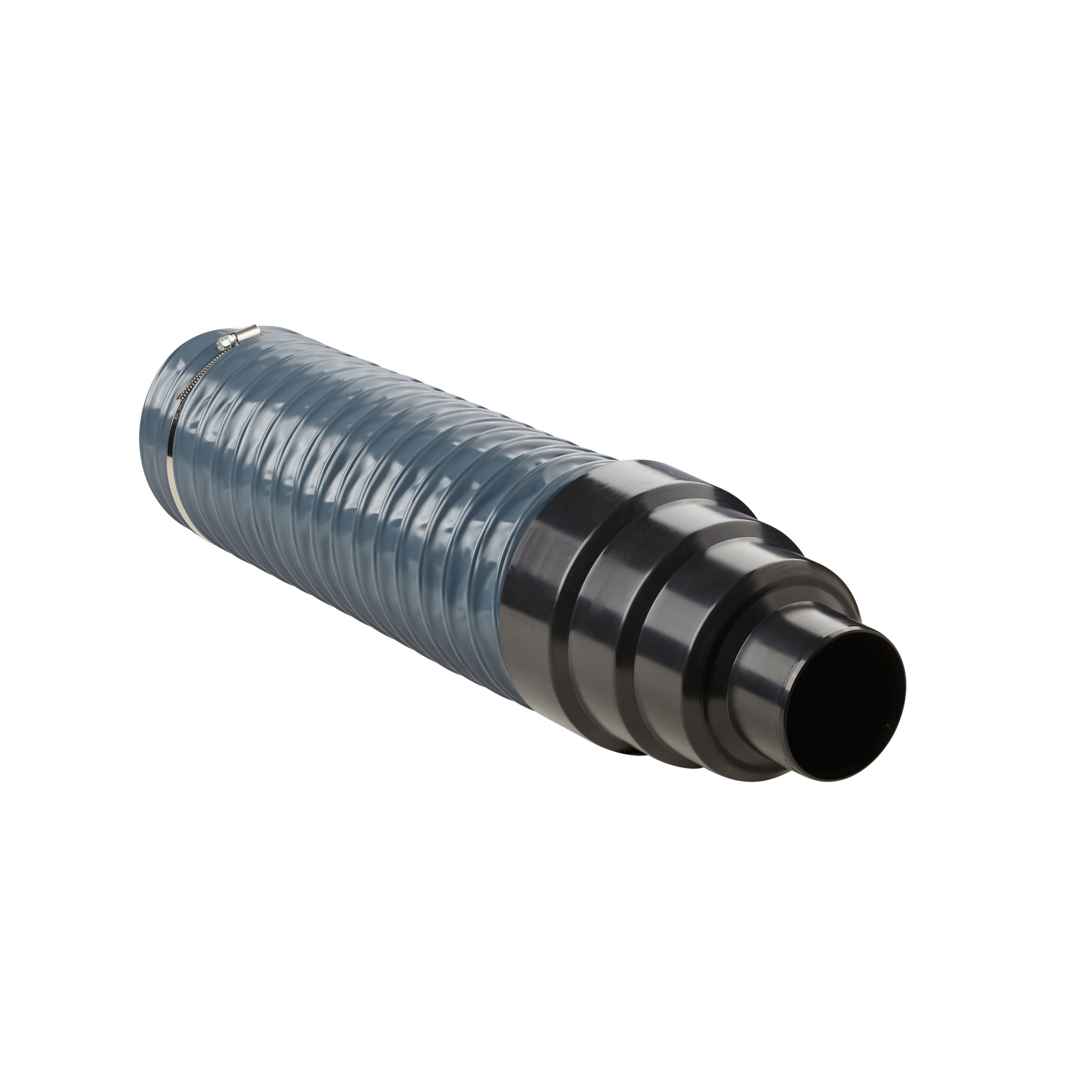

Tubo flessibile universale DN 150/160

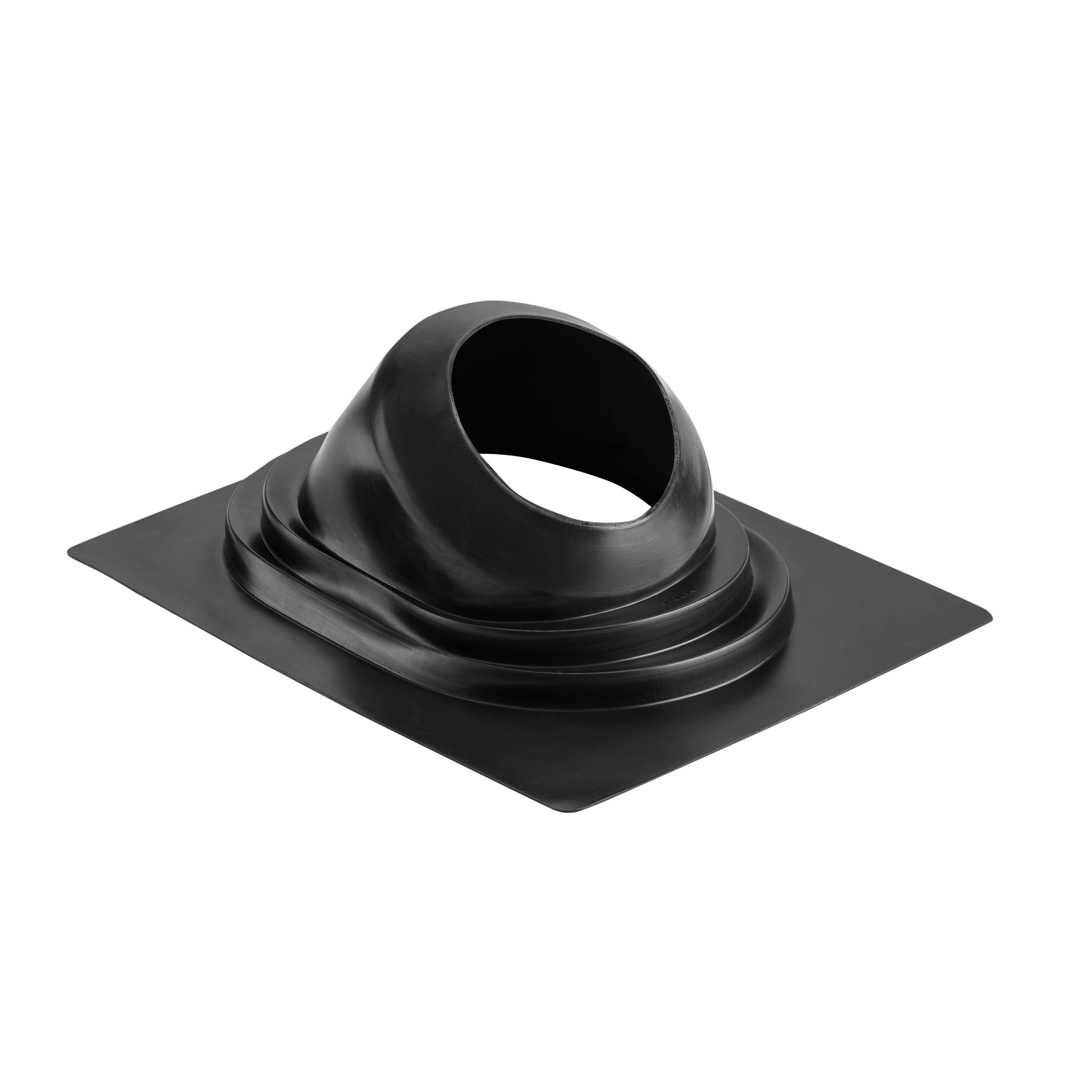

Adattatore sottotetto

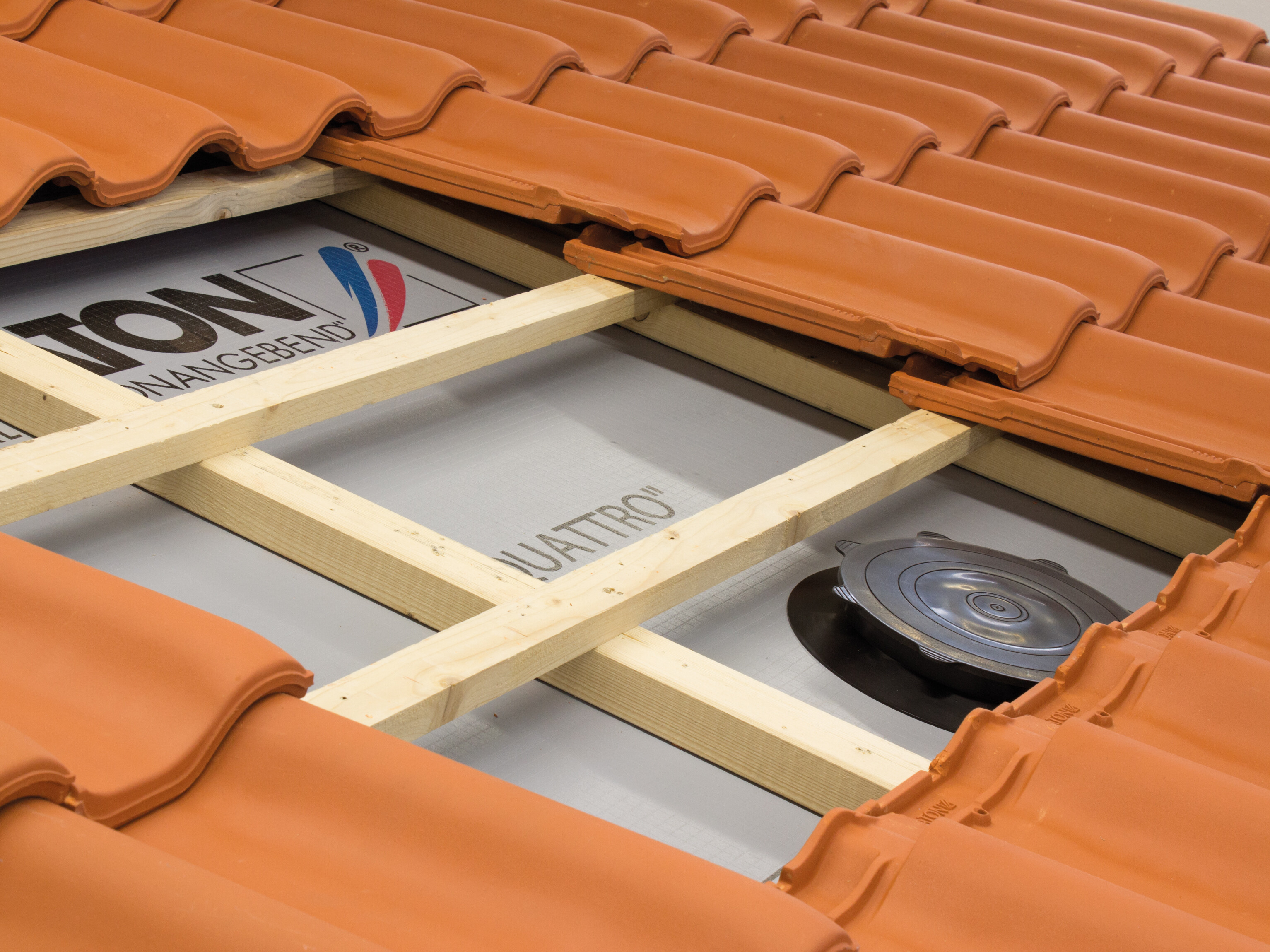

PERFETTAMENTE COLLEGATO

Con il pratico adattatore sottotetto e l'allacciatura flessibile del tubo, gli elementi tubi di sfiato SIGNUM rappresentano la soluzione più comoda per una penetrazione del tetto impermeabile. L'adattatore viene semplicemente avvitato nella penetrazione del tetto e bloccato con l'anello di tenuta – senza incollare. Il manicotto di gomma in questo caso è collegato all'anello di tenuta superiore e garantisce così una connessione stagna affidabile. Inoltre il sistema di raccordo è indicato per tutte le membrane sottotetto e fino a un diametro di circa 200 mm. Inclusa nella fornitura anche una sagoma per comfort e sicurezza ancora maggiori durante l'installazione.
