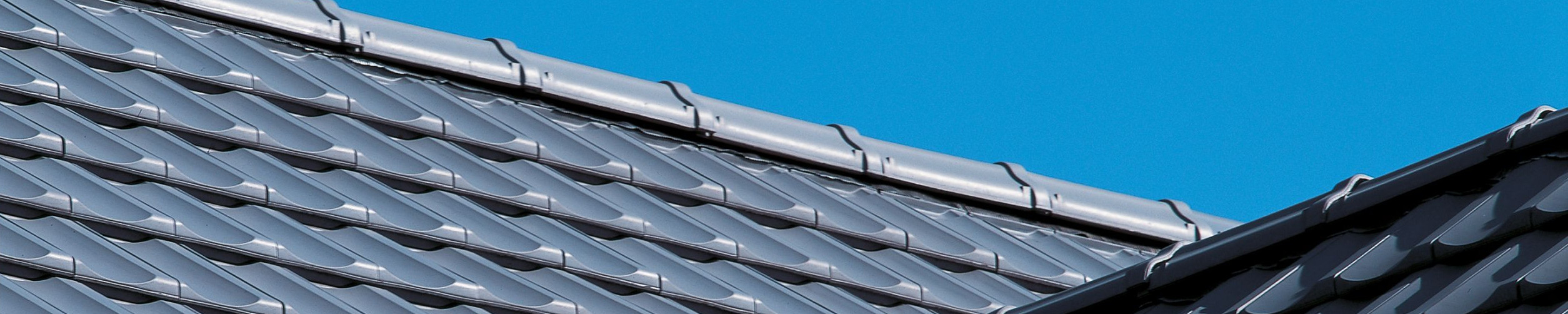

TERRA OPTIMA NUANCE grey engobed

TERRA OPTIMA

La tegola Reform per l'uso universale.

  • Supera i requisiti di qualità della merce richiesti nella norma DIN EN 1304
  • Le materie prime di eccellente qualità e il procedimento di cottura moderno garantiscono una gamma di 10 colori
  • Lo scarico dell'acqua laterale e la doppia giunzione laterale offrono una protezione ottimale dall'umidità
  • Adatta per tetti con inclinazione da 10° a 90°
  • Due elementi di attacco stabili assicurano una tenuta sicura e un'areazione posteriore affidabile dei listelli tetto
  • Il tratto di scorrimento particolarmente ampio di 51 mm è utilizzabile in modo ottimale anche nei tetti di mansarde con piloni corti

Nota: Per questo modello, è stato fatto un cambio di colore alla tonalità NUANCE rosso rame. Ulteriori informazioni possono essere trovate qui: Informazioni-sull-assortimento

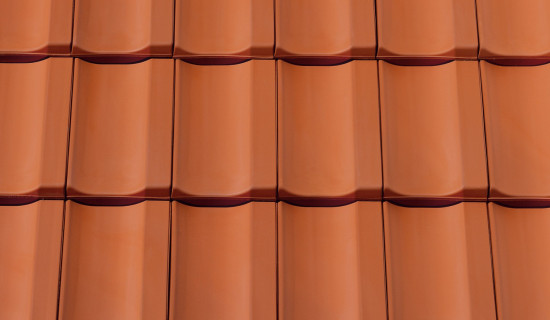

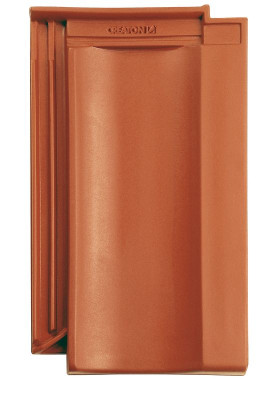

rosso naturale
rosso naturale
NUANCE rosso rame ingobbiato
NUANCE rosso rame ingobbiato
NUANCE rosso vino ingobbiato
NUANCE rosso vino ingobbiato
NUANCE marrone ingobbiato
NUANCE marrone ingobbiato
NUANCE marrone scuro ingobbiato
NUANCE marrone scuro ingobbiato
NUANCE grigio ingobbiato
NUANCE grigio ingobbiato

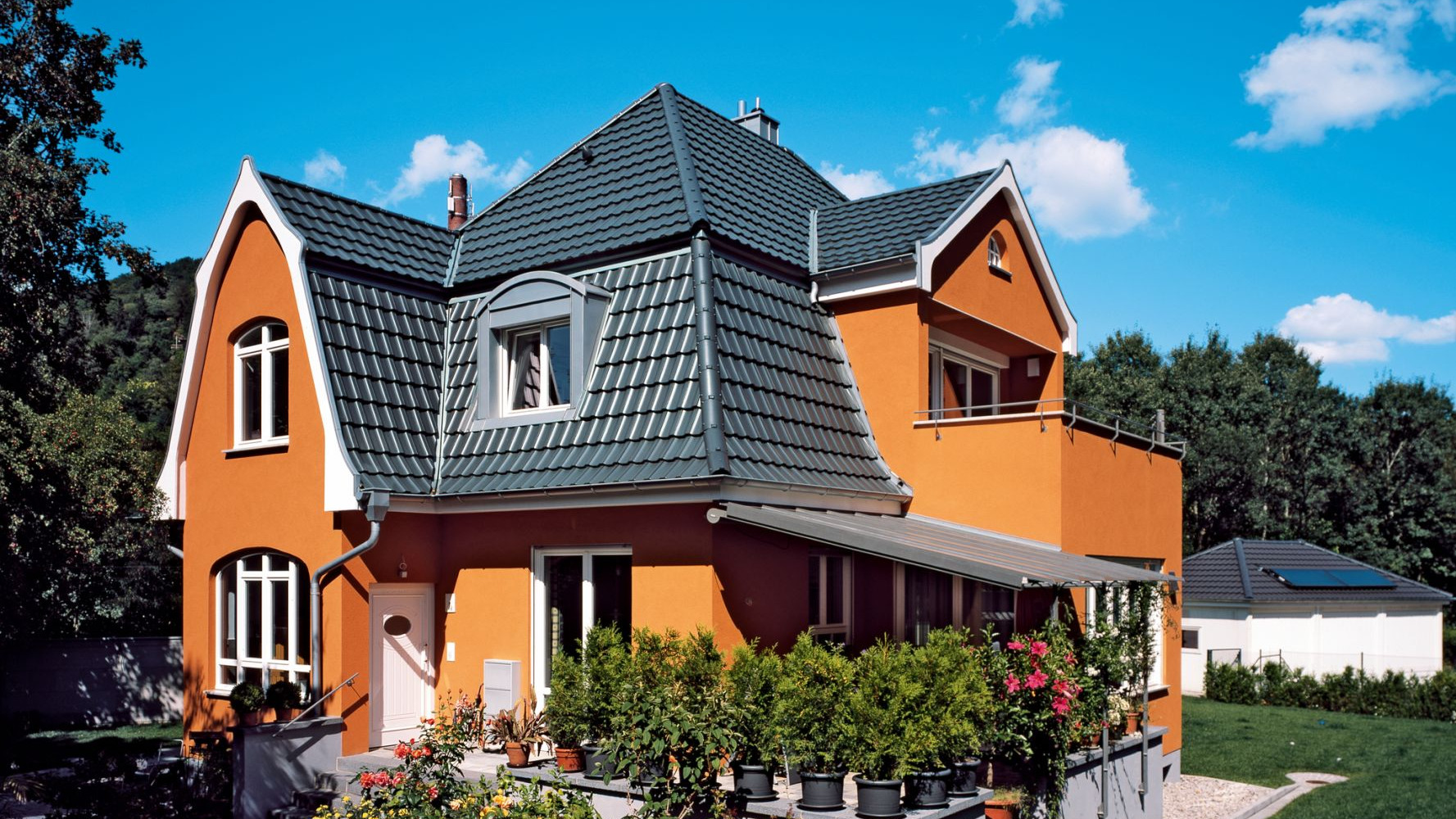

NUANCE tonalità ardesia ingobbiata
NUANCE tonalità ardesia ingobbiata

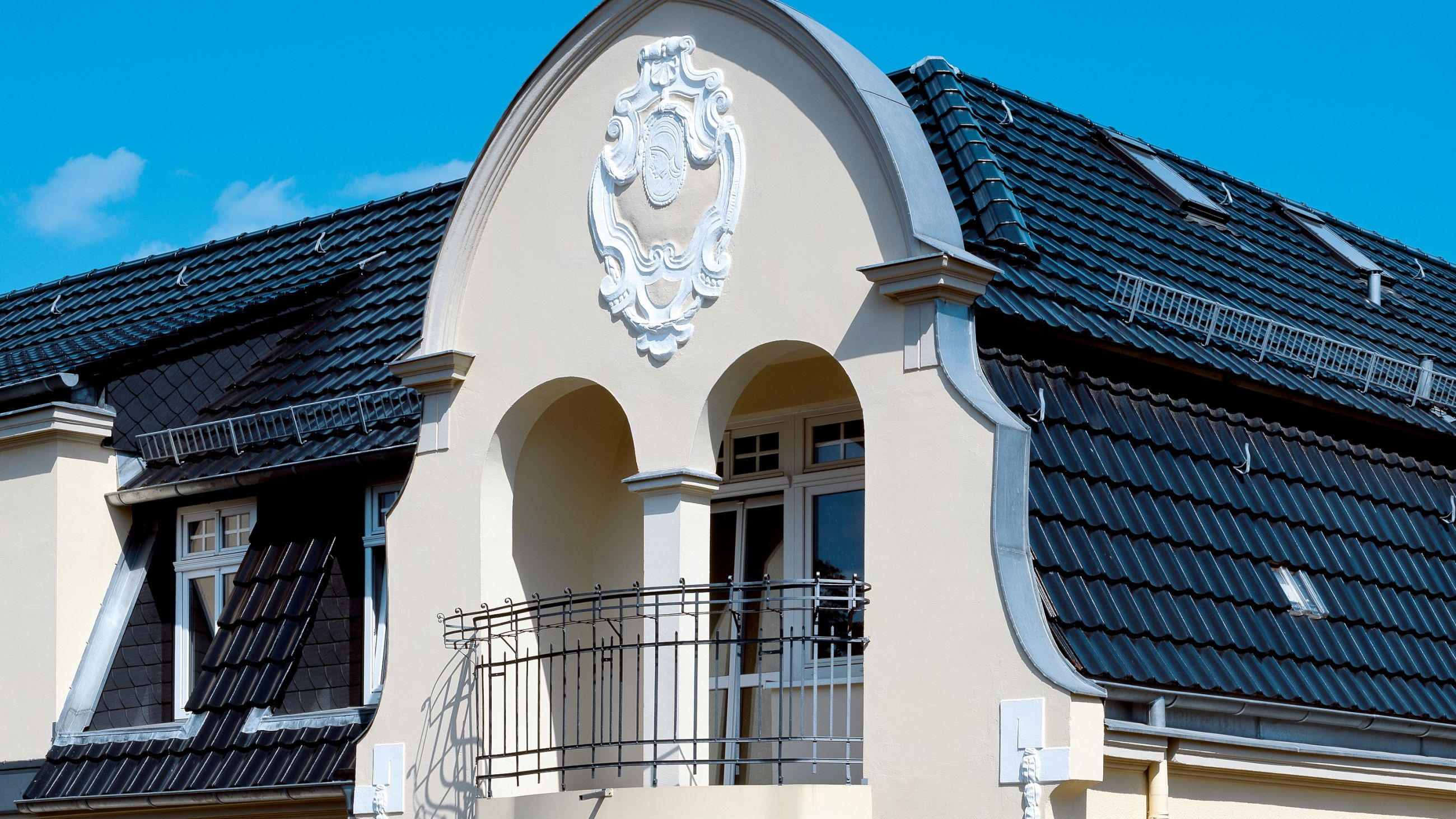

NUANCE antracite ingobbiato
NUANCE antracite ingobbiato
FINESSE rosso vino smaltato
FINESSE rosso vino smaltato
FINESSE nero smaltato
FINESSE nero smaltato

Dati tecnici

Grandezza (ca.)262 x 444 mm
Larghezza di sovrapposizione min. (ca.)221 mm
Larghezza di sovrapposizione al m (ca.)222 mm
Larghezza di sovrapposizione max. (ca.)223 mm
Lunghezza di sovrapposizione min. (ca.)330/350 mm
Lunghezza di sovrapposizione al m (ca.)355 mm
Lunghezza di sovrapposizione max. (ca.)380 mm
Fabbisogno di tegole min. (ca.)11.9 pezzi/m²
Fabbisogno di tegole al m. (ca.)12.8 pezzi/m²
Fabbisogno tegole max. (ca.)13.7 pezzi/m²
Peso per pezzo (ca.)3.3 kg/pezzo
Peso al m² (ca.)42.2 kg/m²
Peso per pallet (ca.)975 kg
Pezzi per minipack6 pezzi
Pezzi per pallet288 pezzi

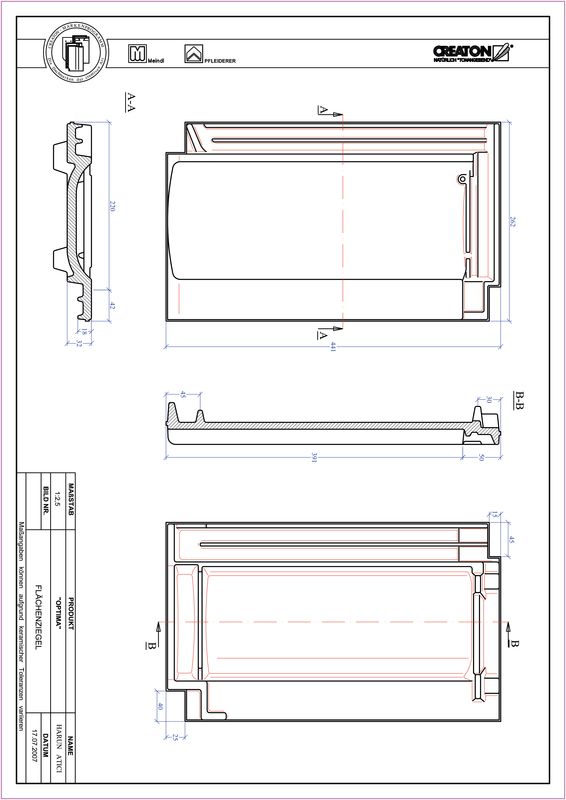

Disegni tecnici

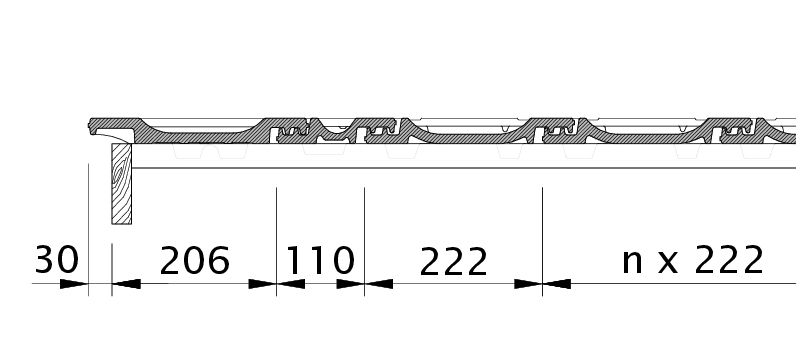

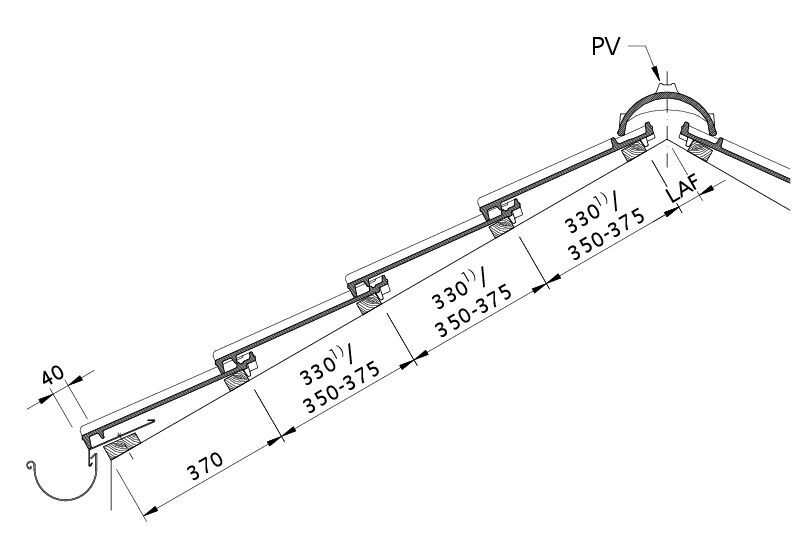

Disegno OPTIMA sezione trasversale tetto DQF
Disegno OPTIMA sezione trasversale tetto DQF

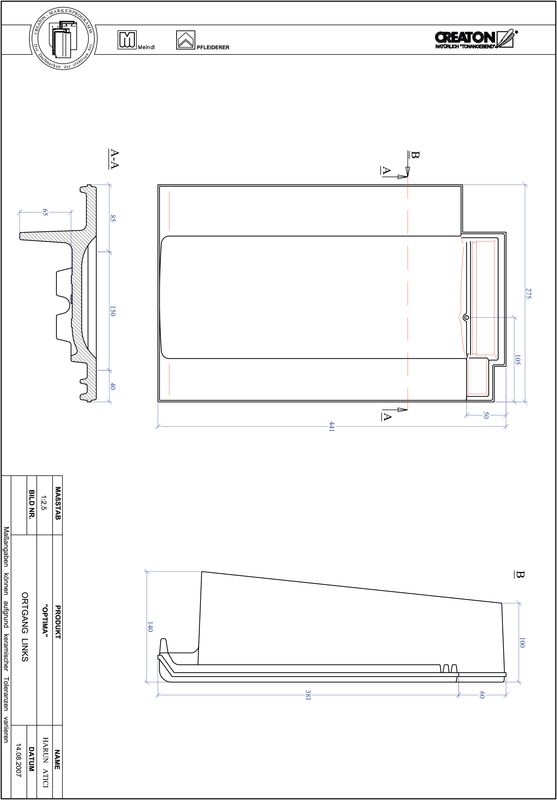

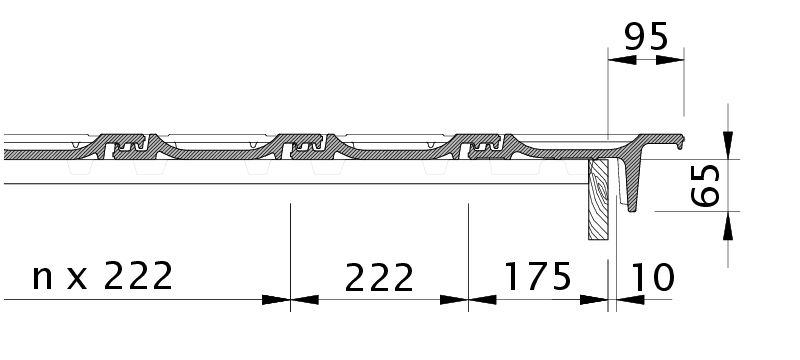

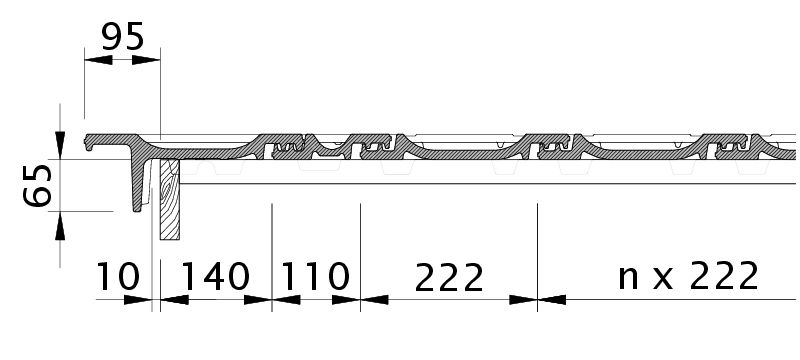

Disegno OPTIMA tegola laterale sinistra con tavola per gronda di frontespizio OBL
Disegno OPTIMA tegola laterale sinistra con tavola per gronda di frontespizio OBL

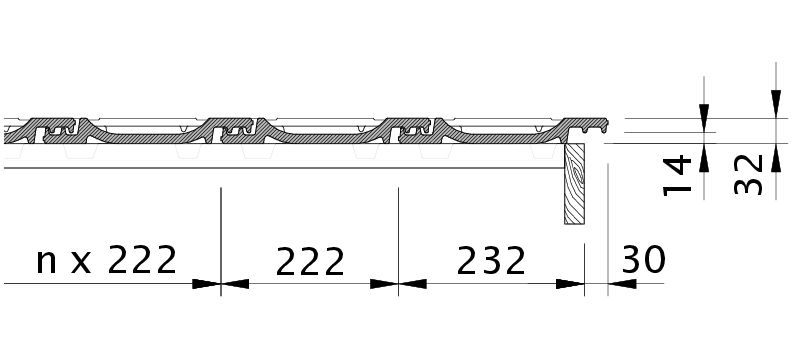

Disegno OPTIMA tegola laterale destra con tavola per gronda di frontespizio OBR
Disegno OPTIMA tegola laterale destra con tavola per gronda di frontespizio OBR
Disegno OPTIMA gronda di frontespizio sinistra con lamiera laterale e doppia onda ODL
Disegno OPTIMA gronda di frontespizio sinistra con lamiera laterale e doppia onda ODL
Disegno OPTIMA gronda di frontespizio destra con lamiera laterale e tegola OFR
Disegno OPTIMA gronda di frontespizio destra con lamiera laterale e tegola OFR

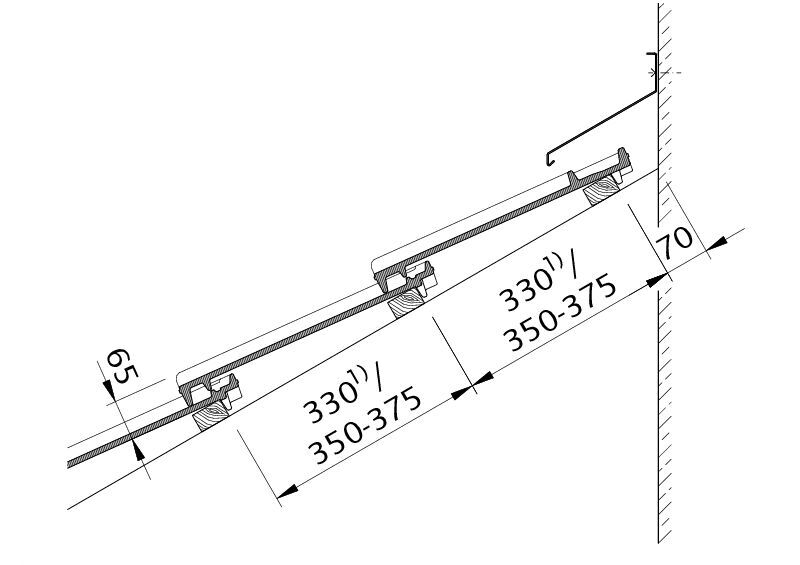

Disegno OPTIMA raccordo superiore con INCASTRO WMF
Disegno OPTIMA raccordo superiore con INCASTRO WMF

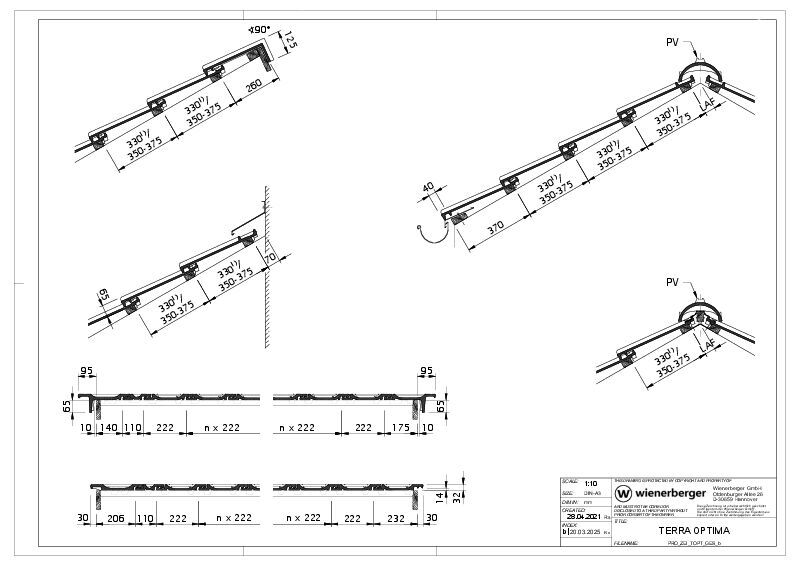

Drawing TERRA OPTIMA general view GES
Drawing TERRA OPTIMA general view GES

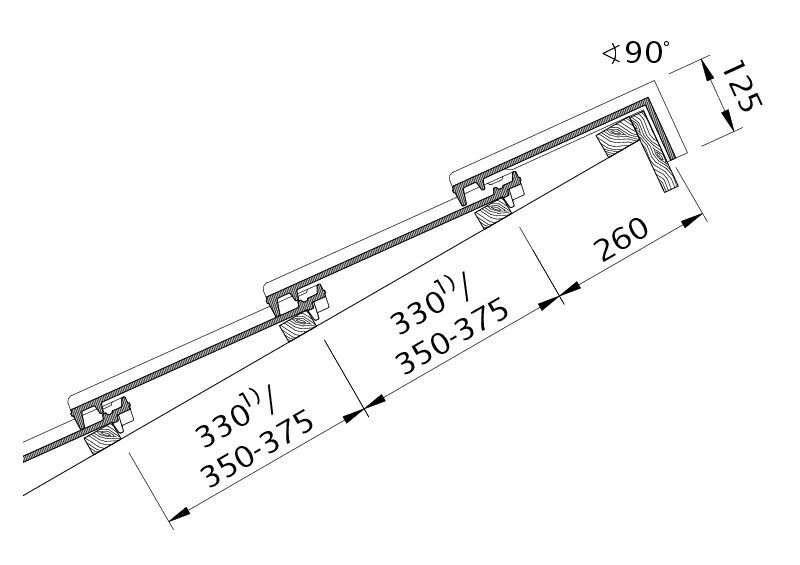

Disegno OPTIMA distanza tra i listelli al punto di taglio colmo, distanza listelli colmo LAF
Disegno OPTIMA distanza tra i listelli al punto di taglio colmo, distanza listelli colmo LAF

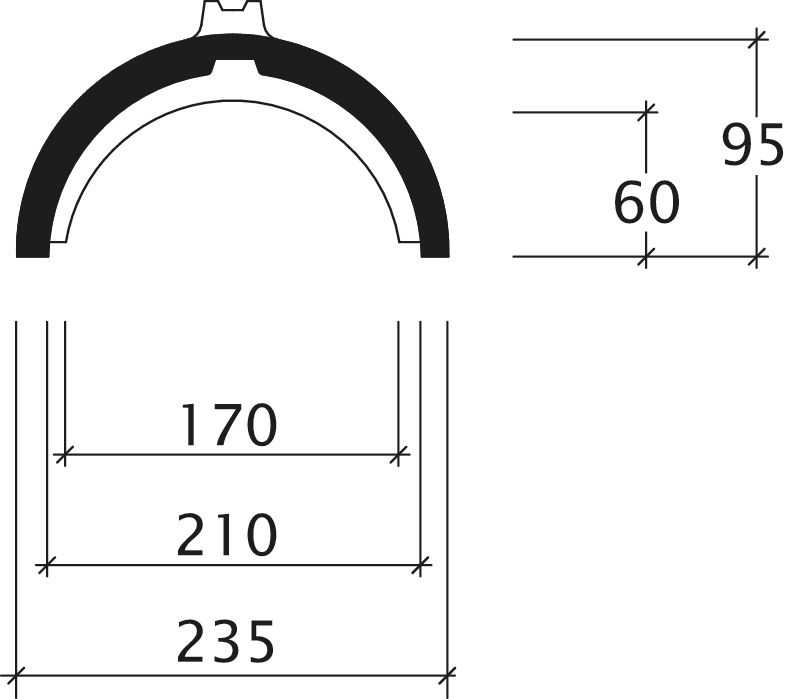

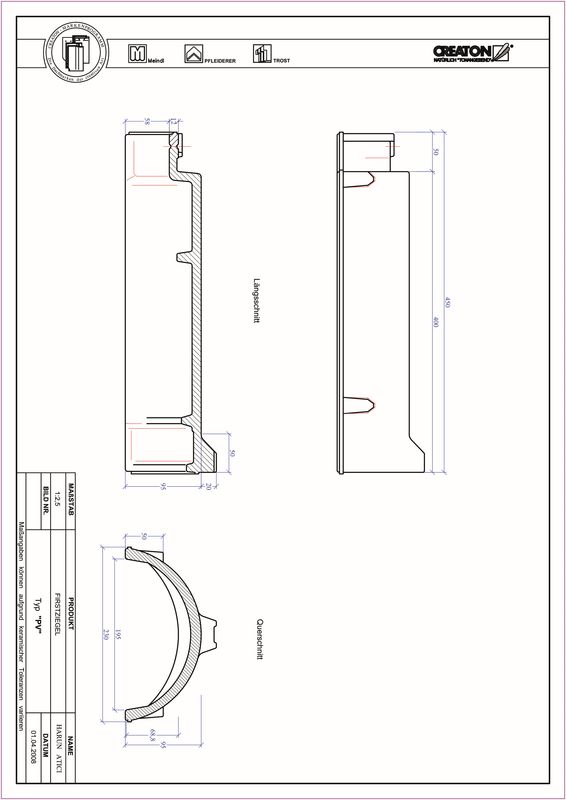

Disegno assortimento tegole di colmo e di displuvio PV-Firstziegel
Disegno assortimento tegole di colmo e di displuvio PV-Firstziegel

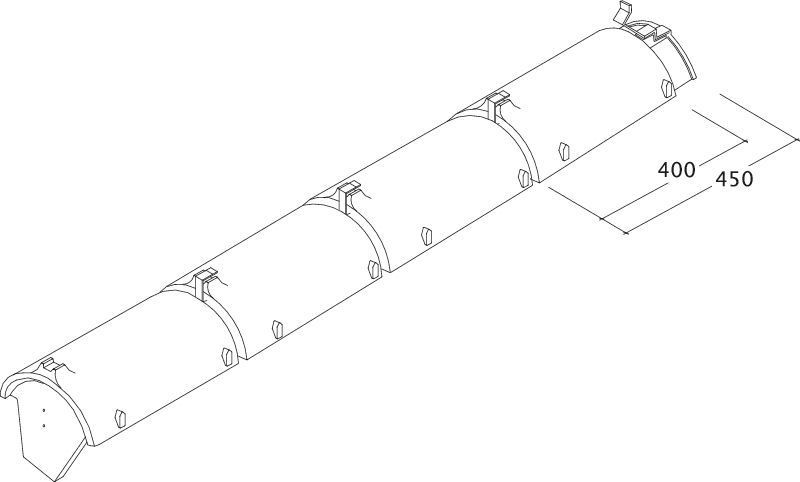

Disegno assortimento tegole di colmo e di displuvio PV-Firstziegel-Perspektive
Disegno assortimento tegole di colmo e di displuvio PV-Firstziegel-Perspektive

Applicazioni

Valido per l'Austria
22 °Inclinazione tetto regolare (A)
≥22 °Realizzazione di un sottotetto resistente alla pioggia secondo Önorm, prodotti CREATON possibili: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥20 °Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo Önorm, prodotti CREATON possibili: QUATTRO longlife extra
≥18 °Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo le specifiche del fabbricante CREATON, si prega di rispettare le direttive di installazione separate, prodotti CREATON possibili: QUATTRO longlife extra

Informazioni tecniche

  • Per lunghezze di sovrapposizione di 330 mm > 350 mm i bordi laterali della falda devono essere sganciati.
  • Il disegno tecnico rappresentato è solo un esempio di progettazione.
  • In base alle direttive del ZVDH (associazione centrale degli artigiani che si occupano della copertura del tetto) per le tegole laterali, la distanza tra l'incastro della gronda di frontespizio e il filo esterno parete e/o filo esterno rivestimento deve essere di almeno 1 cm.
  • Per l'esecuzione di lavori al tetto valgono i regolamenti e le norme nazionali vigenti. Essi variano da Paese a Paese (ad es. regolamento ZVDH, ÖNORMEN) e devono essere rispettati durante l'esecuzione. Inoltre CREATON prepara dati specifici per l'esecuzione del sottotetto che devono essere rispettati in quanto dati del costruttore. Sono disponibili nel nostro planner del tetto o in www.creaton.de / www.creaton.at..
  • Per le inclinazioni del tetto standard di CREATON, fare riferimento alla lettera tipo.

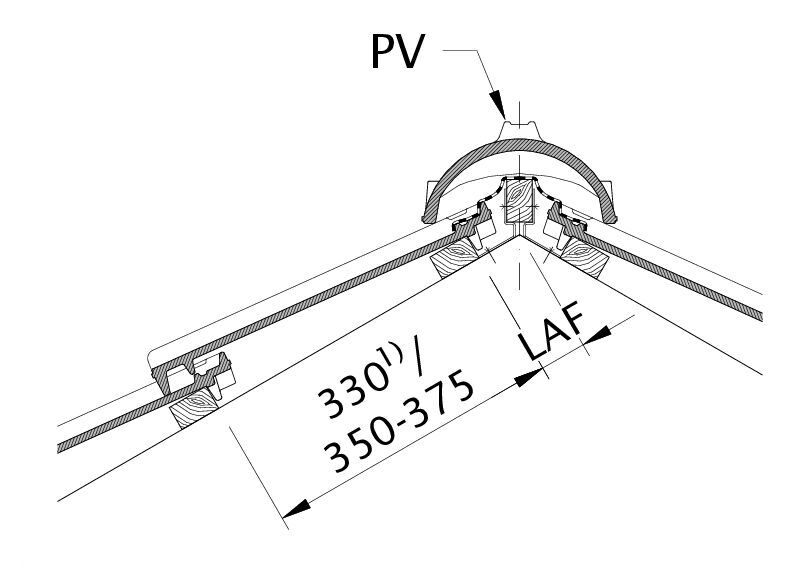

LAF/FLA valori

Valori LAF-/FLA in mm con INCASTRO per listelli 30x50
Fabbisogno tegola di colmo (ca.)DN15°20°25°30°35°40°45°50°55°60°
PH 2.6 Pezzo/lfmLAF6055504545403535
PH 2.6 Pezzo/lfmFLA9080757055555050
PV 2.5 Pezzo/lfmLAF60606055554545454040
PV 2.5 Pezzo/lfmFLA90807565605045353535
Valori LAF-/FLA in mm con INCASTRO per listelli 40x60
Fabbisogno tegola di colmo (ca.)DN20°25°30°35°40°45°50°55°60°
PH 2.6 Pezzo/lfmLAF55454040352520
PH 2.6 Pezzo/lfmFLA90858065656060
PV 2.5 Pezzo/lfmLAF605550504035303030
PV 2.5 Pezzo/lfmFLA908575706055454545
Valori LAF-/FLA in mm con INCASTRO per listelli 50x50
Fabbisogno tegola di colmo (ca.)DN20°25°30°35°40°45°50°
PH 2.6 Pezzo/lfmLAF50403530251510
PH 2.6 Pezzo/lfmFLA100959080807580
PV 2.5 Pezzo/lfmLAF55504540302520
PV 2.5 Pezzo/lfmFLA100958585757065

Riferimenti

Assortimento accessori

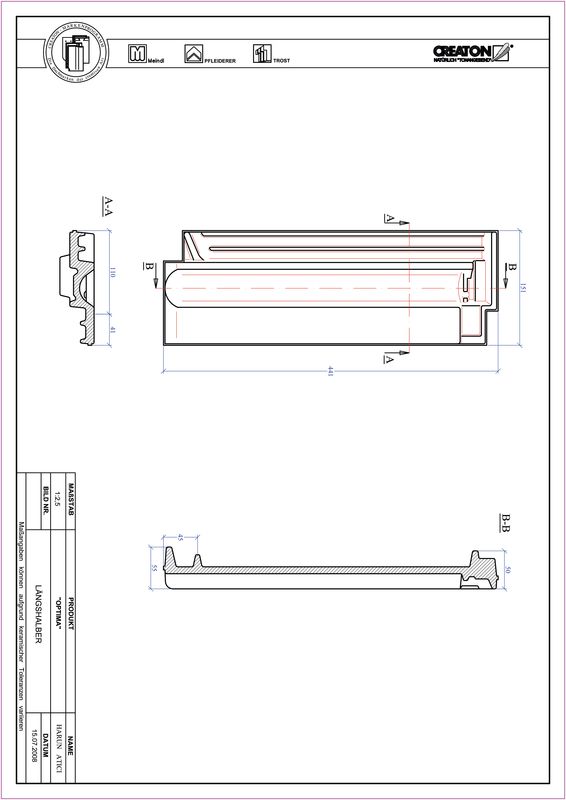

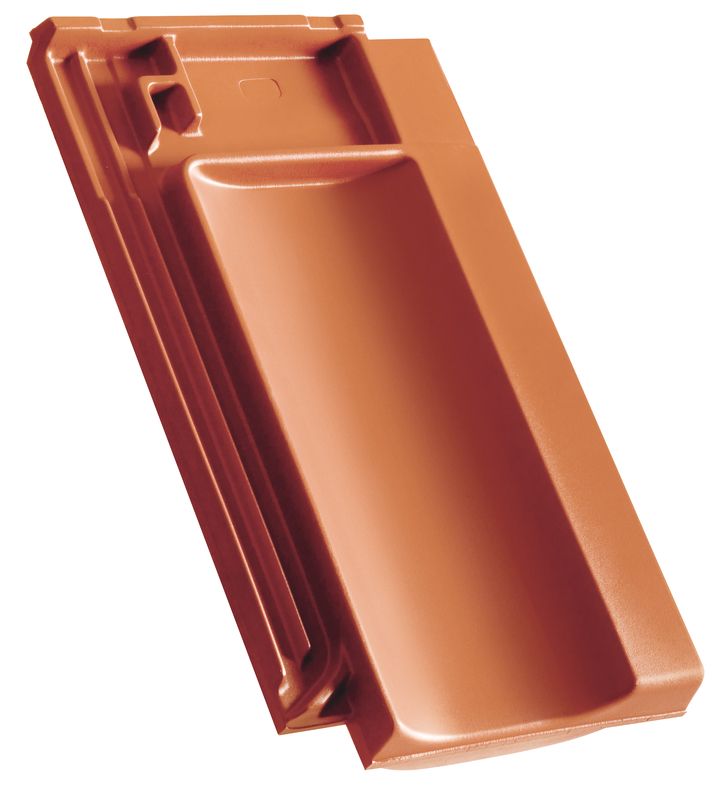

OPT Mezza tegola

OPT Mezza tegola

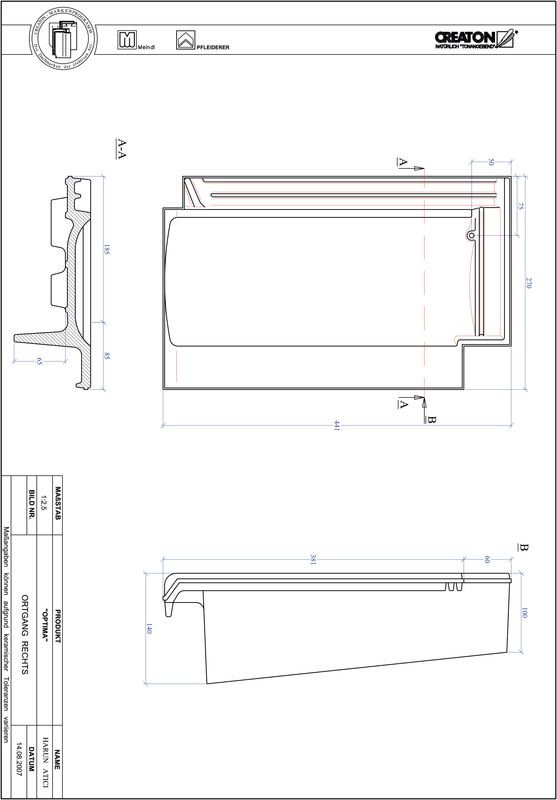

OPT Tegola laterale destra

OPT Tegola laterale destra

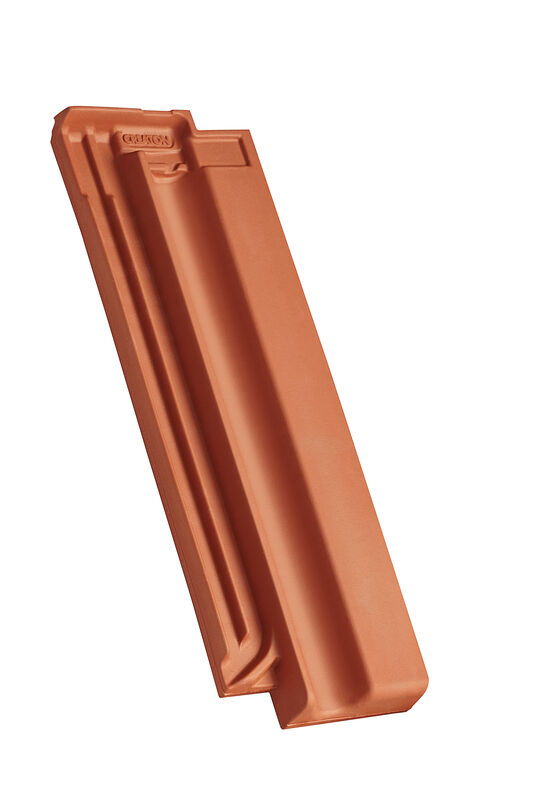

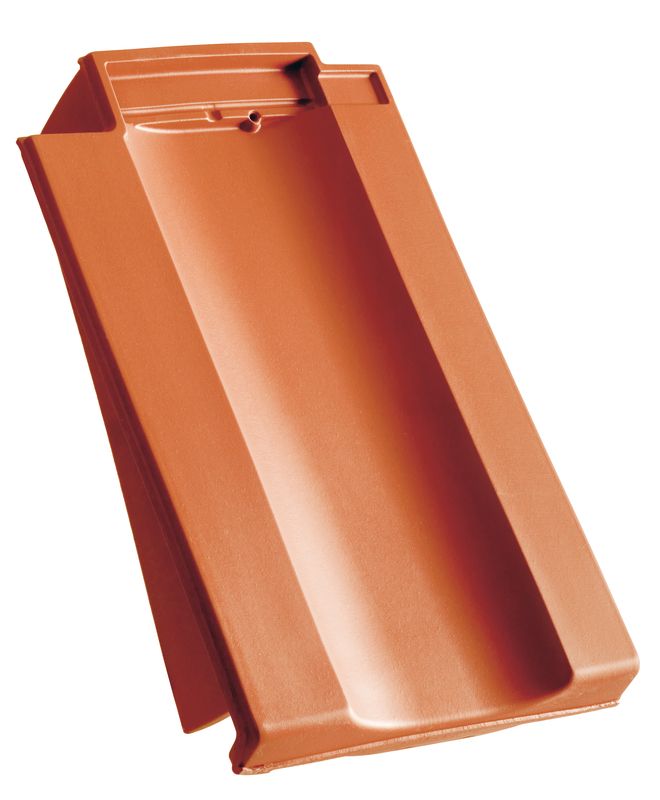

OPT Tegola laterale sinistra

OPT Tegola laterale sinistra

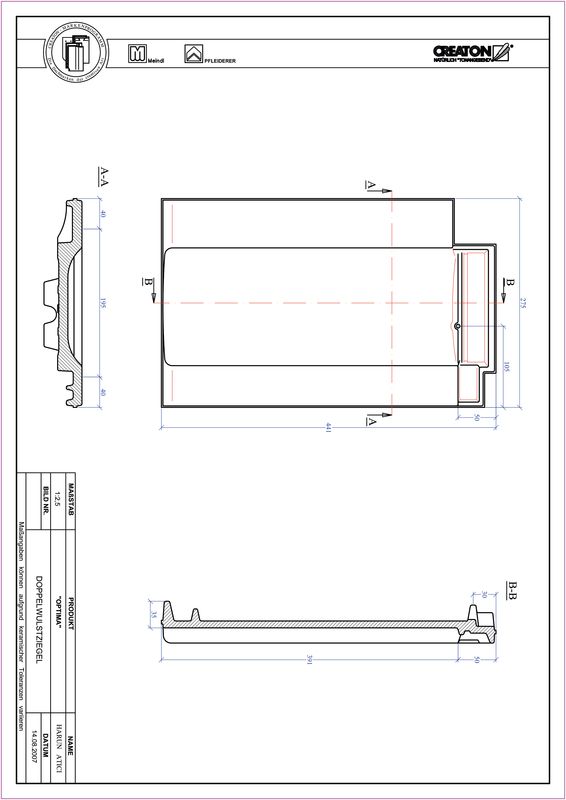

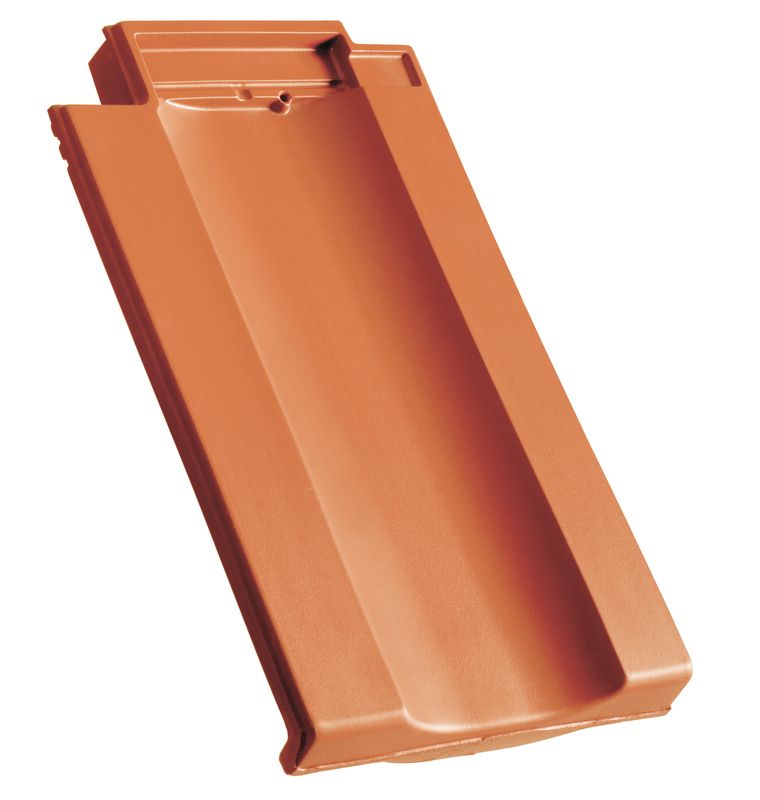

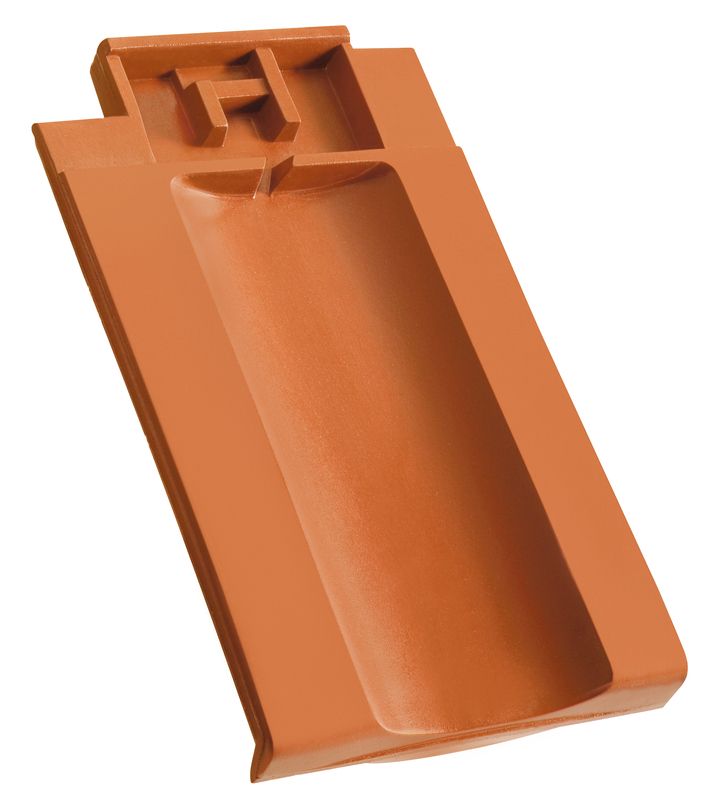

OPT Tegola a doppia onda

OPT Tegola a doppia onda

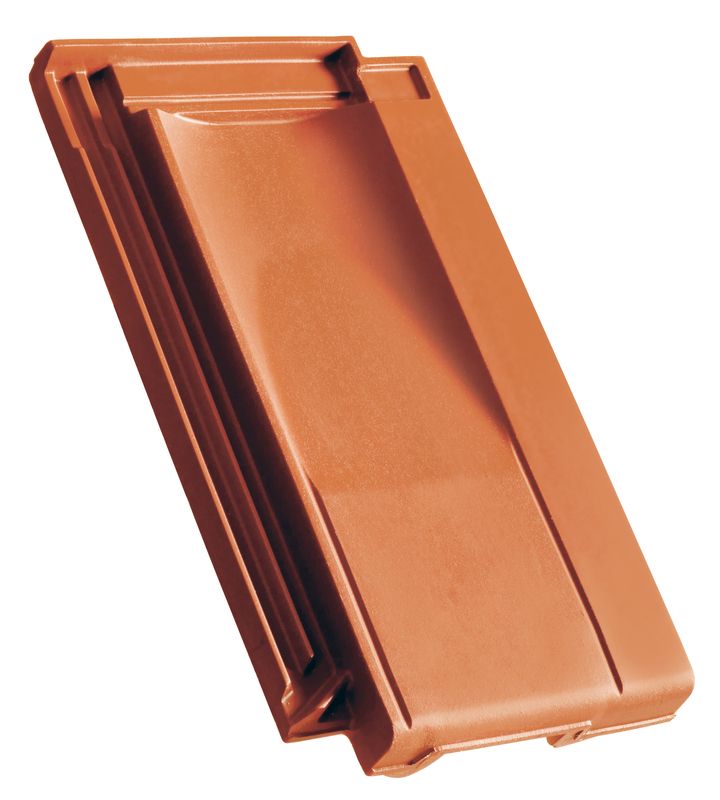

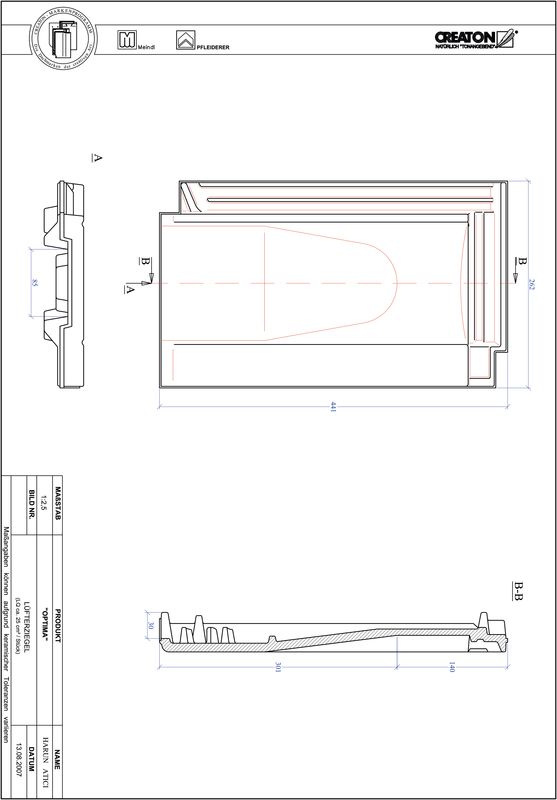

OPT Tegola aeratore

OPT Tegola aeratore

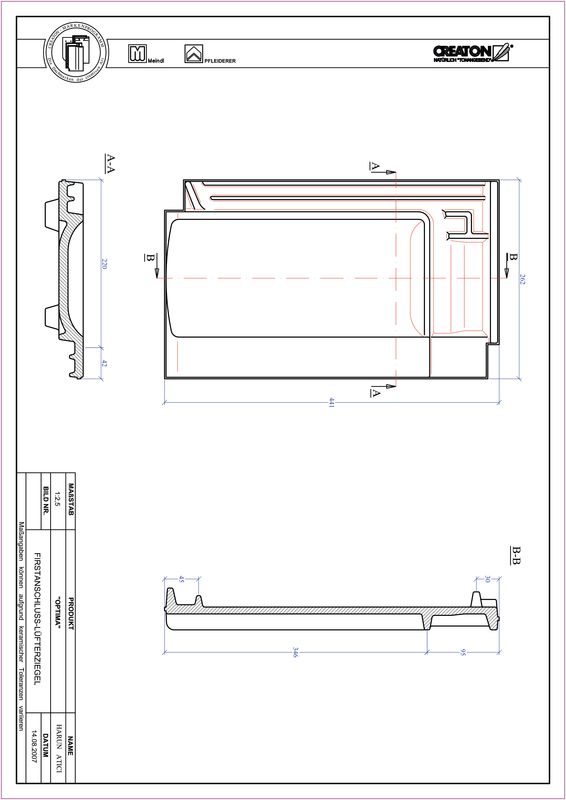

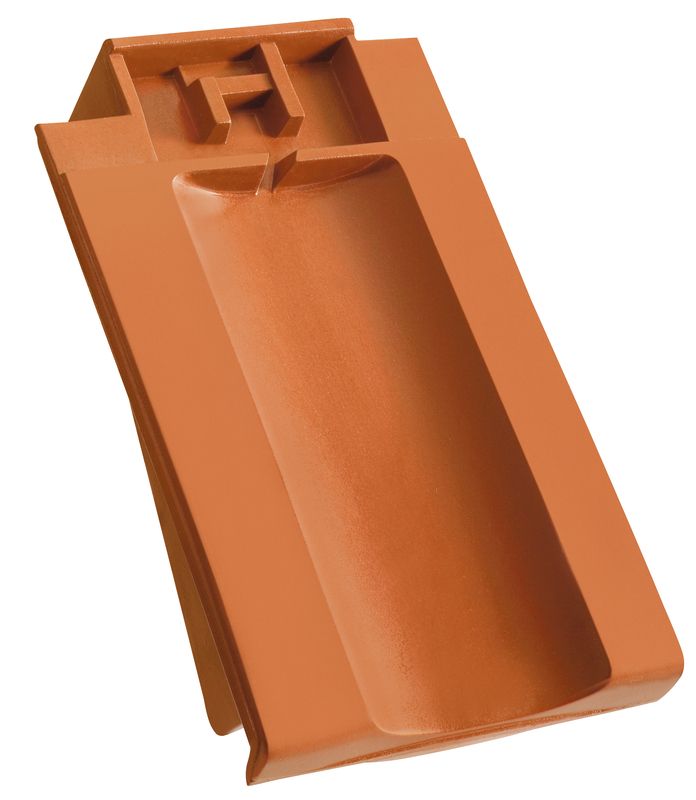

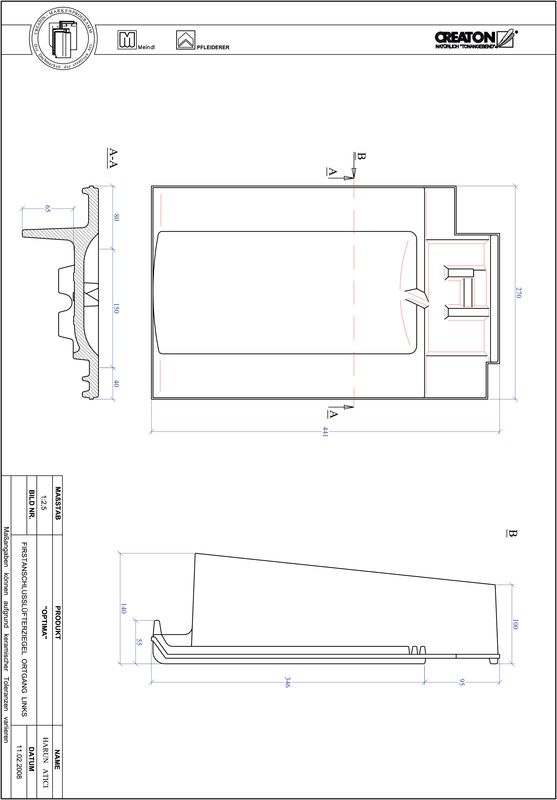

OPT Tegola raccordo colmo-aeratore

OPT Tegola raccordo colmo-aeratore

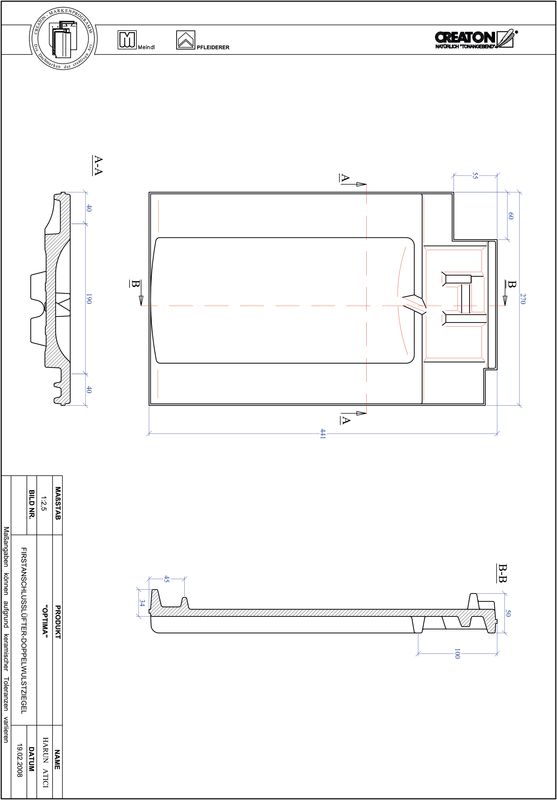

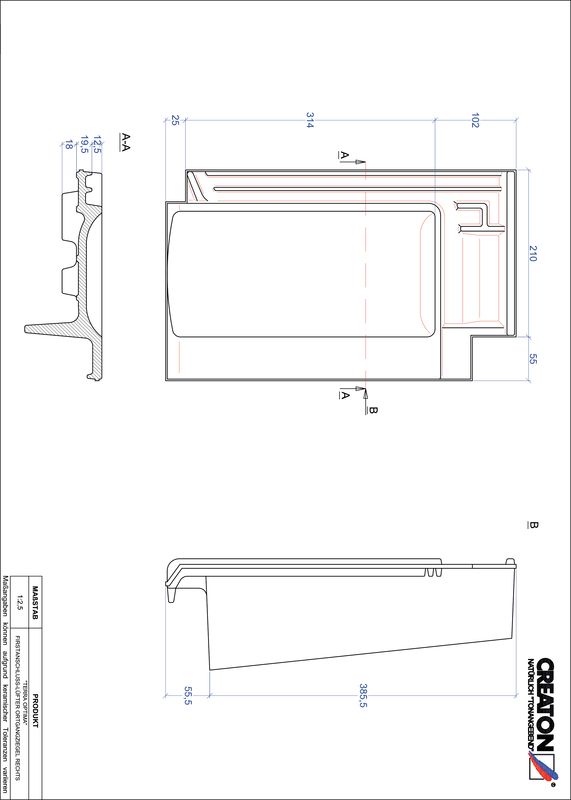

OPT Tegola raccordo colmo-aeratore-tegola laterale a destra

OPT Tegola raccordo colmo-aeratore-tegola laterale a destra

OPT Tegola raccordo colmo-aeratore-tegola laterale a sinistra

OPT Tegola raccordo colmo-aeratore-tegola laterale a sinistra

OPT Tegola raccordo colmo-aeratore-doppia onda

OPT Tegola raccordo colmo-aeratore-doppia onda

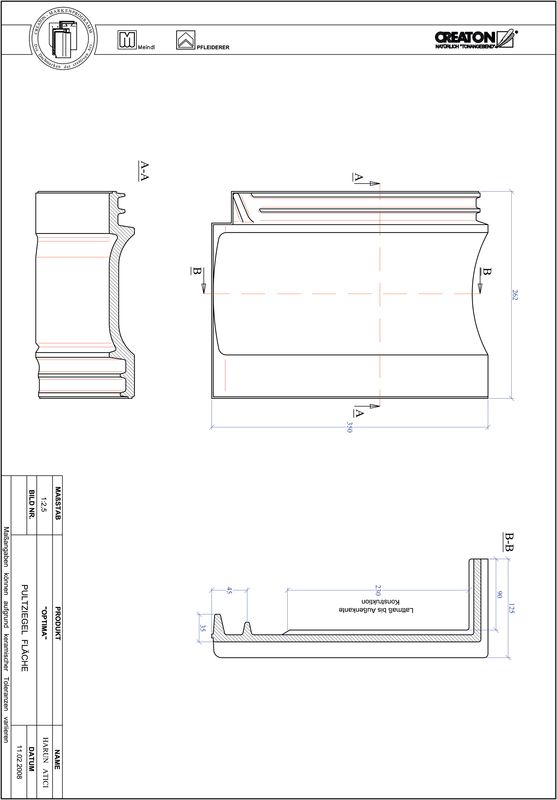

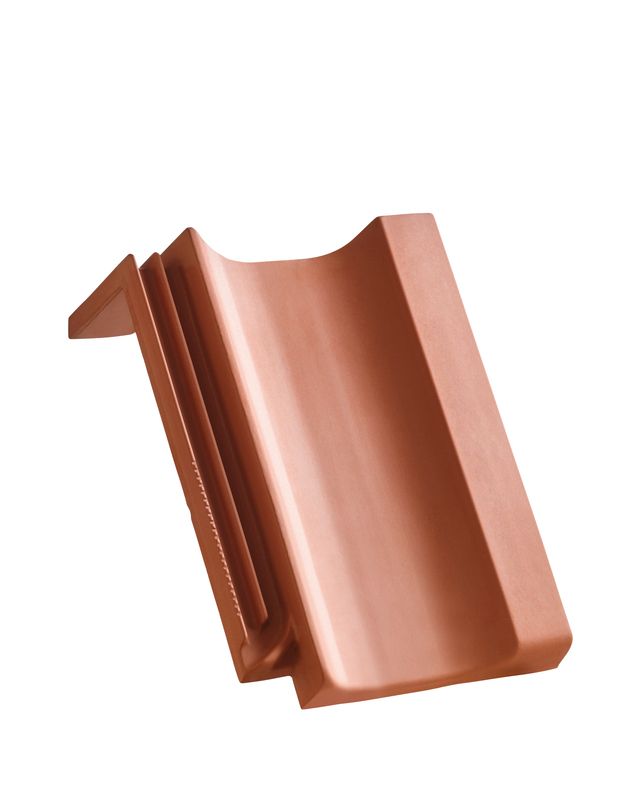

OPT Tegola di testata guarnita standard

OPT Tegola di testata guarnita standard

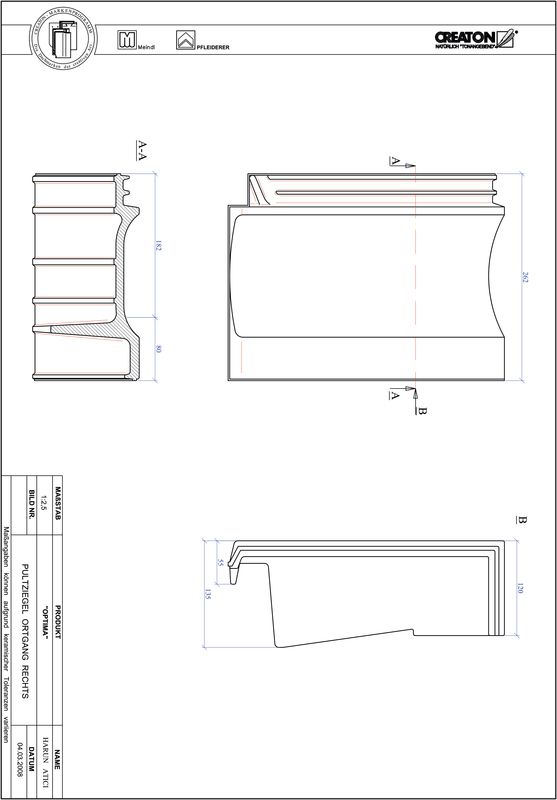

OPT Tegola laterale di testata guarnita standard a destra

OPT Tegola laterale di testata guarnita standard a destra

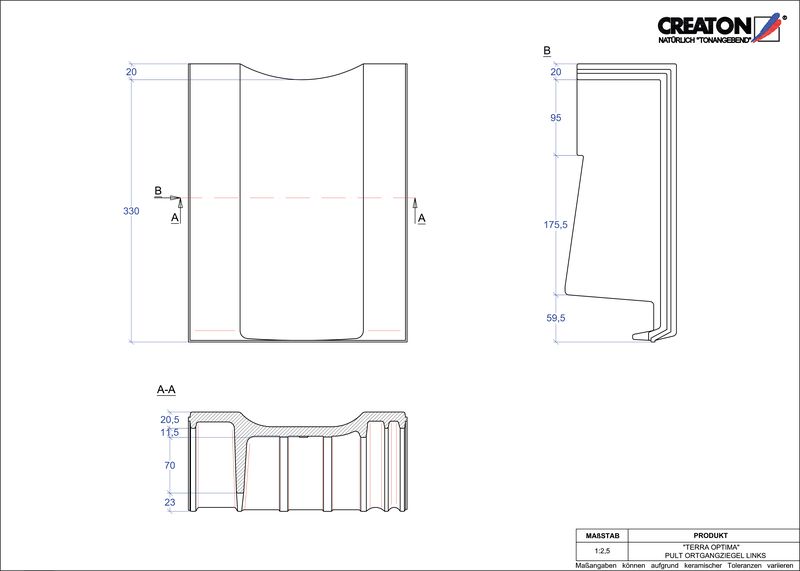

OPT Tegola laterale di testata guarnita standard a sinistra

OPT Tegola laterale di testata guarnita standard a sinistra

OPT Tegola di testata guarnita dimensione particolare

OPT Tegola di testata guarnita dimensione particolare

OPT Tegola laterale di testata guarnita dimensione particolare a destra

OPT Tegola laterale di testata guarnita dimensione particolare a destra

OPT Tegola laterale di testata guarnita dimensione particolare a sinistra

OPT Tegola laterale di testata guarnita dimensione particolare a sinistra

OPT Tegola di mansarda/di spigolo guarnita dimensione particolare

OPT Tegola di mansarda/di spigolo guarnita dimensione particolare

OPT Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a destra

OPT Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a destra

OPT Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a sinistra

OPT Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a sinistra

Assortimento per aerazioni tetto ed ingressi nel tetto

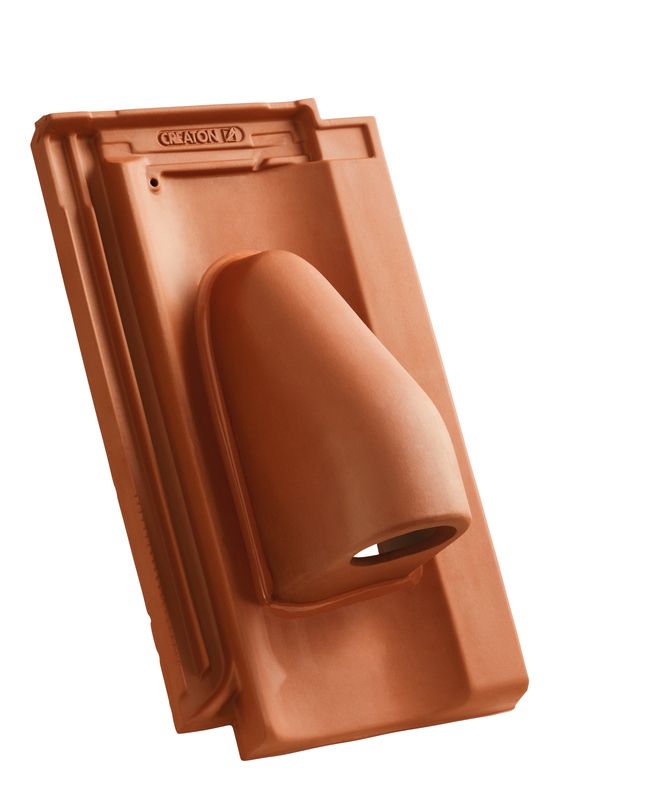

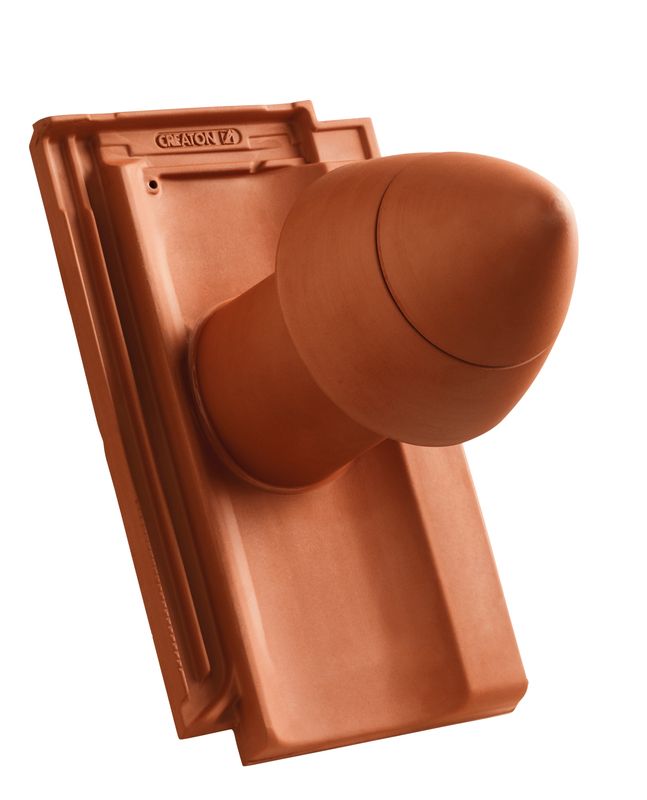

OPT SIGNUM Tubo di sfiato in ceramica DN 110 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

OPT SIGNUM Tubo di sfiato in ceramica DN 110 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

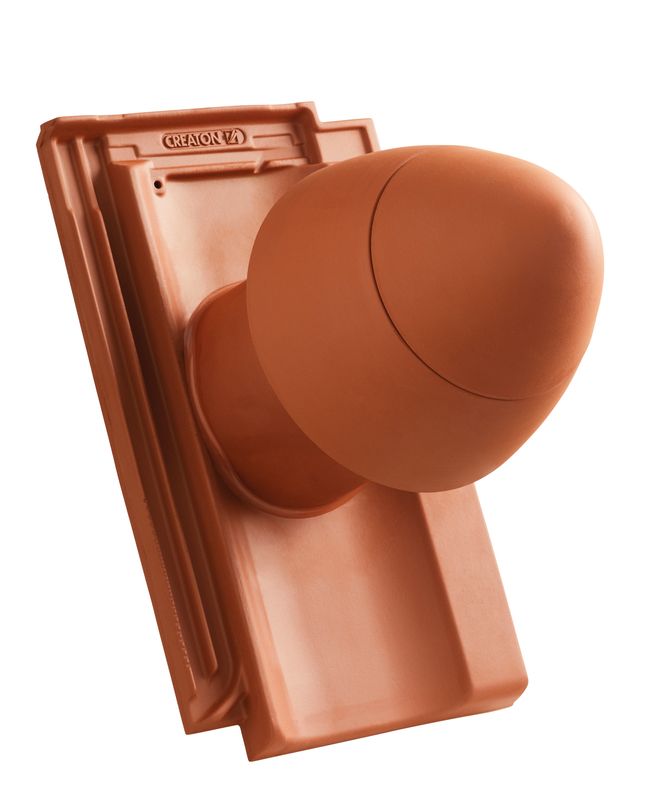

OPT SIGNUM Tubo di sfiato in ceramica DN 125 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

OPT SIGNUM Tubo di sfiato in ceramica DN 125 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

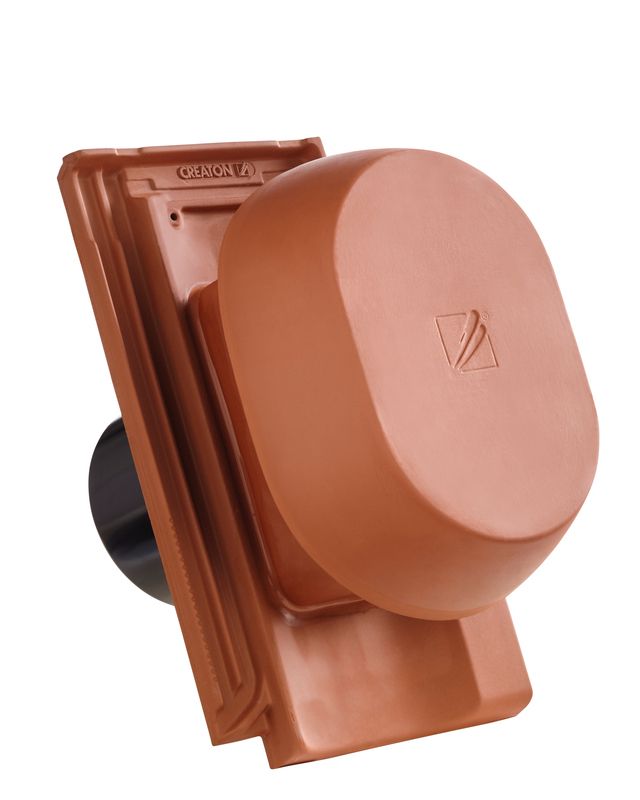

OPT SIGNUM Scarico della condensa in ceramica DN 160 mm, incl. adattatore di collegamento sottotetto

OPT SIGNUM Scarico della condensa in ceramica DN 160 mm, incl. adattatore di collegamento sottotetto

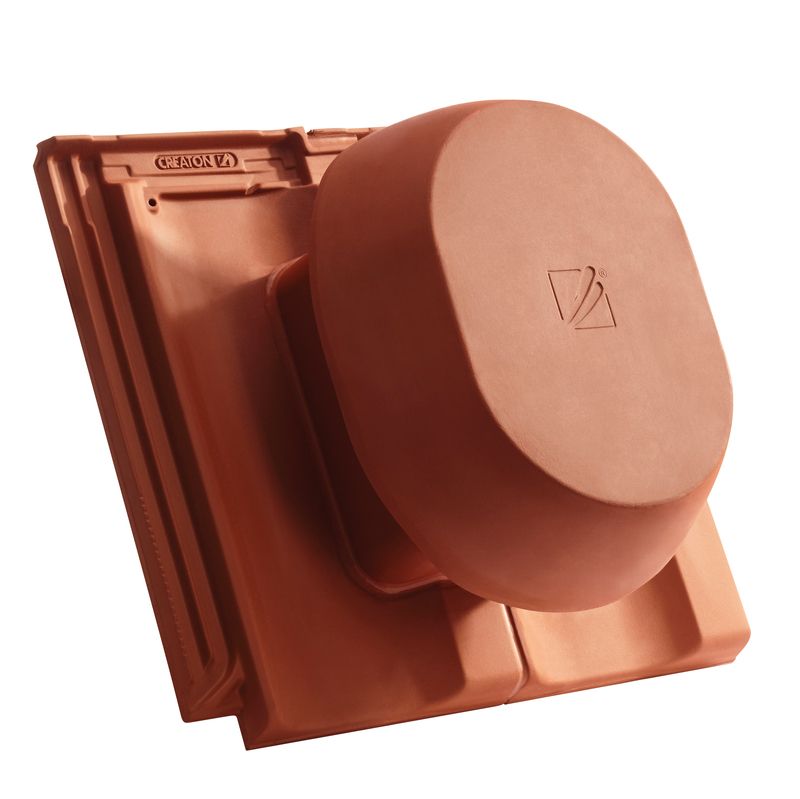

OPT SIGNUM scarico della condensa in ceramica DN 200 mm, incl. adattatore collegamento sottotetto

OPT SIGNUM scarico della condensa in ceramica DN 200 mm, incl. adattatore collegamento sottotetto

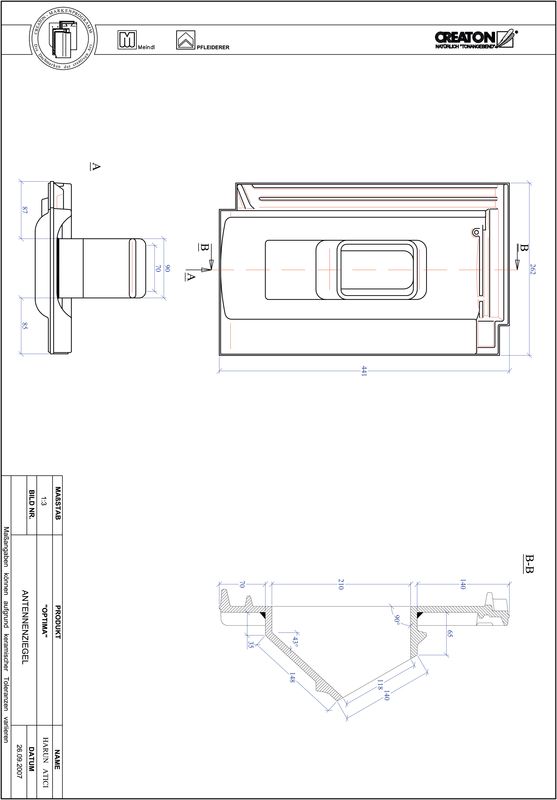

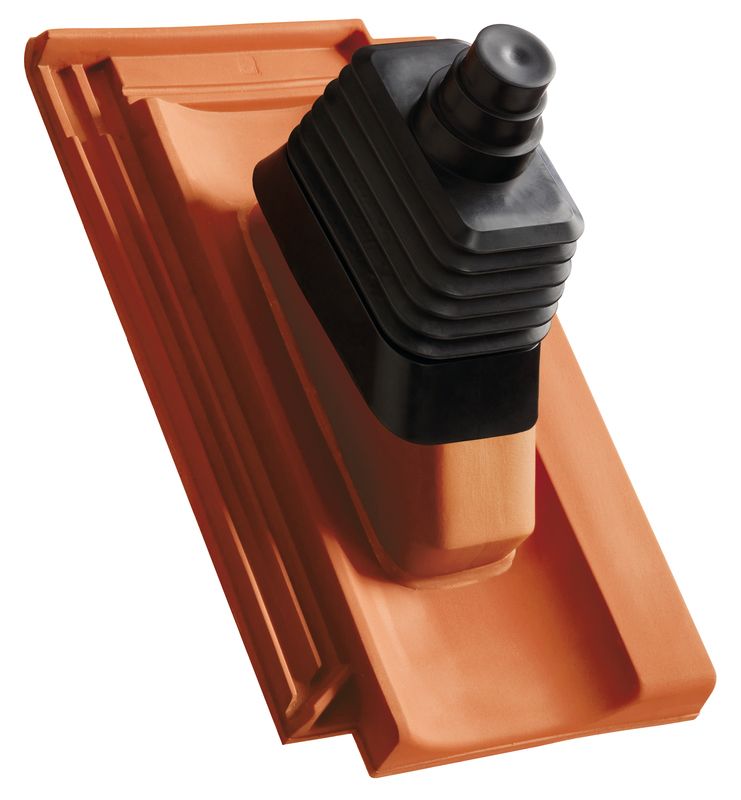

OPT Uscita antenna

OPT Uscita antenna

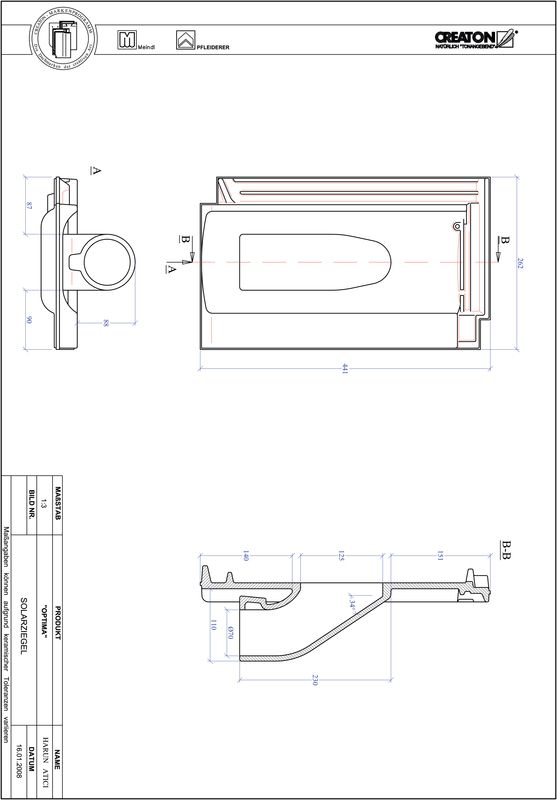

OPT Tegola uscita tubo solare

OPT Tegola uscita tubo solare

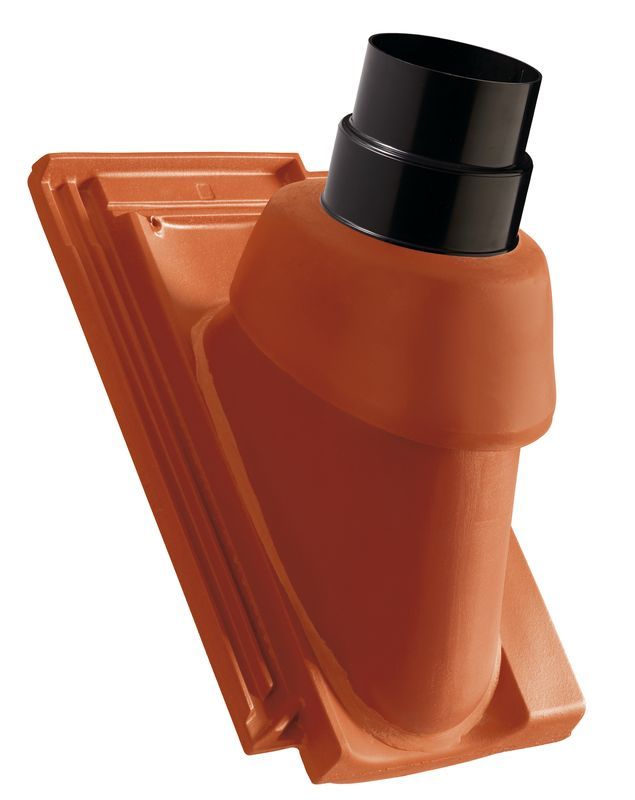

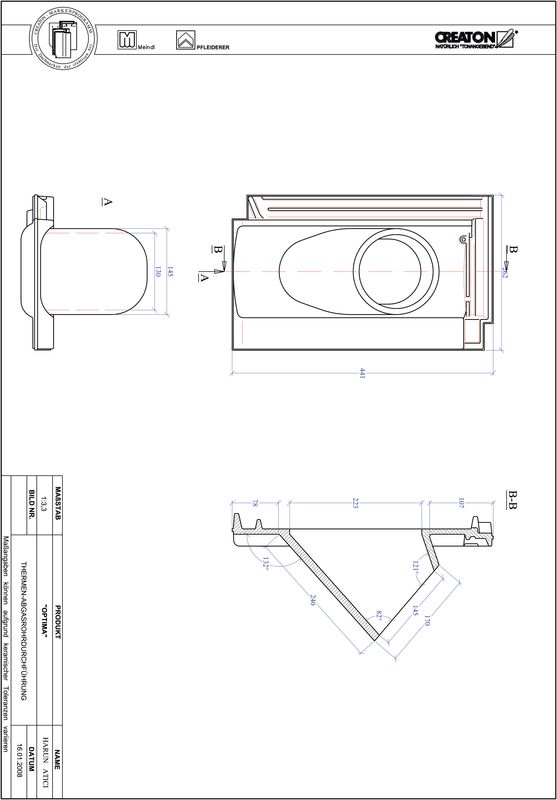

OPT Uscita termica in ceramica DN 110/125

OPT Uscita termica in ceramica DN 110/125

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 200

Tubo flessibile universale DN 200

Adattatore collegamento sottotetto universale NW 13,5

Adattatore collegamento sottotetto universale NW 13,5

Adattatore collegamento sottotetto universale diam. nominale 20

Adattatore collegamento sottotetto universale diam. nominale 20

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 150/160

Assortimento per protezione antineve, accesso al tetto e montaggio elementi solari in metallo

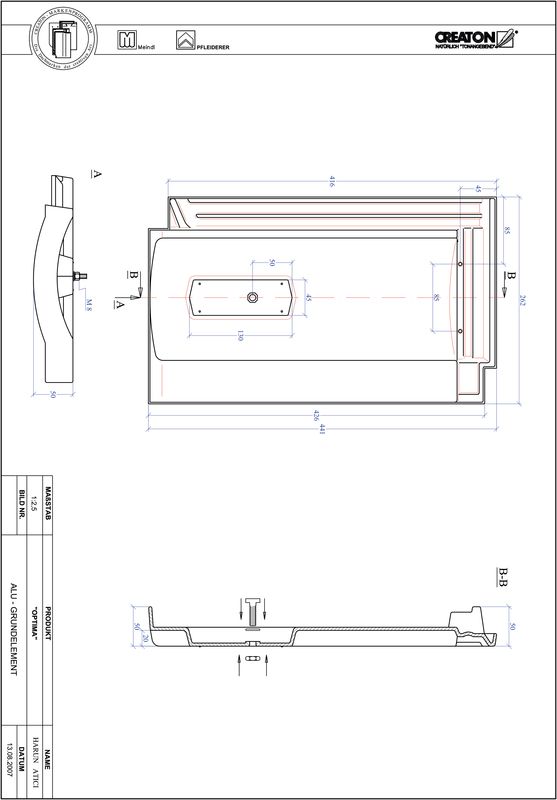

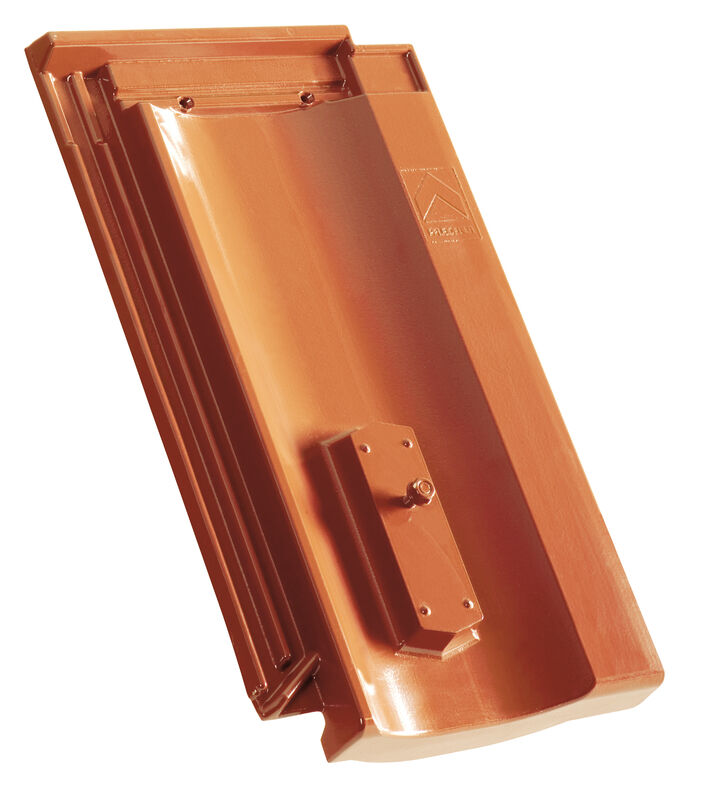

OPT Elemento di base in alluminio

OPT Elemento di base in alluminio

Supporto per elemento solare GRUEL standard (argilla)

Supporto per elemento solare GRUEL standard (argilla)

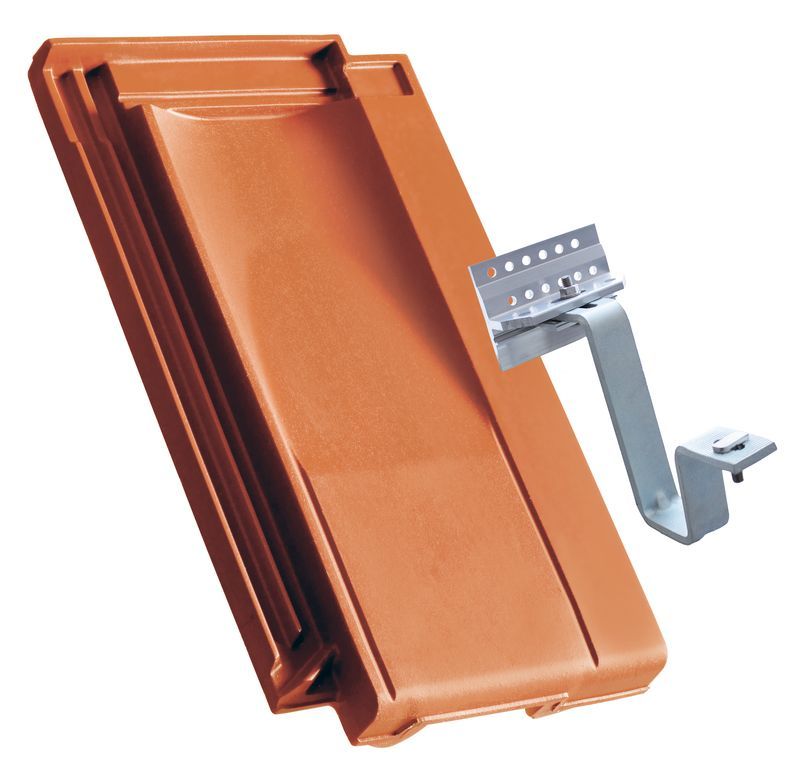

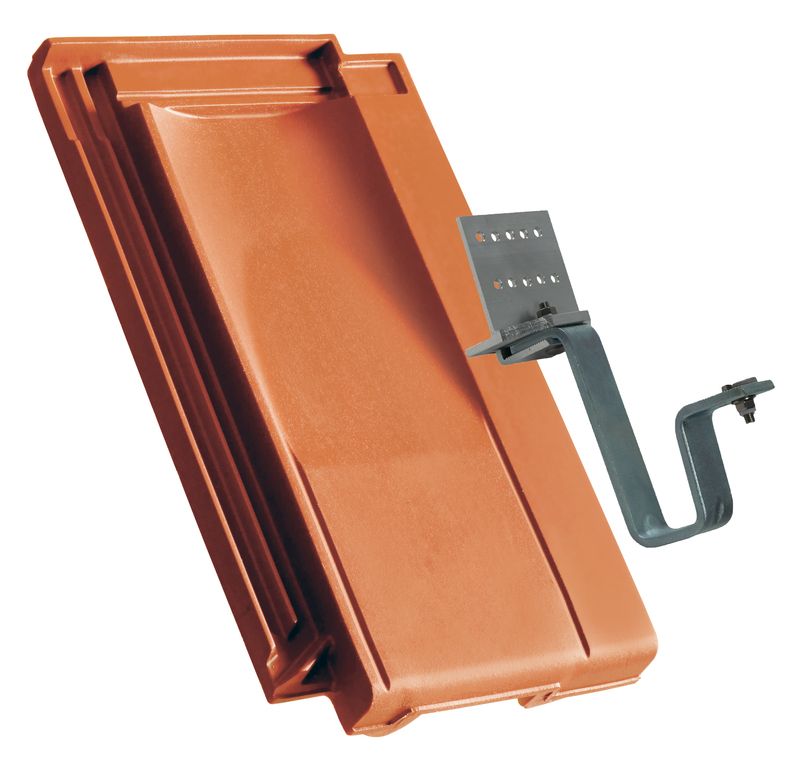

OPT Fissaggio per sistema solare per montaggio su assi

OPT Fissaggio per sistema solare per montaggio su assi

OPT Fissaggio per sistema solare per montaggio su piloni

OPT Fissaggio per sistema solare per montaggio su piloni

Singolo gradino

Singolo gradino

Griglia corta

Griglia corta

Griglia lunga

Griglia lunga

Supporto legno tondo

Supporto legno tondo

Supporto per tubo fermaneve

Supporto per tubo fermaneve

Tubo fermaneve Ø 40 mm, lunghezza 3 m

Tubo fermaneve Ø 40 mm, lunghezza 3 m

Coperchio terminale tubo fermaneve universale

Coperchio terminale tubo fermaneve universale

Scala tetto

Scala tetto

Supporto scala tetto

Supporto scala tetto

Supporto legno tondo

Supporto legno tondo

MAG Gancio fermaneve

MAG Gancio fermaneve

Griglia gradino alluminio 150 x 25 cm

Griglia gradino alluminio 150 x 25 cm

Griglia fermaneve piena 1,50 m

Griglia fermaneve piena 1,50 m

Manicotto di collegamento per tubo fermaneve Ø 40 mm

Manicotto di collegamento per tubo fermaneve Ø 40 mm

Assortimento per dettagli tetto e fissaggio antivento

OPT Tegola in vetro (acrilica)

OPT Tegola in vetro (acrilica)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 30/50 (HAR, HER, ELE, CAN)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 30/50 (HAR, HER, ELE, CAN)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/50 (HER, MZ3, ELE, RAP, MEL)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/50 (HER, MZ3, ELE, RAP, MEL)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/50 (OPT, DOM, HAR, RUS, GAL, CAN, VIS)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/50 (OPT, DOM, HAR, RUS, GAL, CAN, VIS)

Graffa antitempesta zinco-alluminio grappa di fissaggio, listello universale (MZ3, HAR, OPT)

Graffa antitempesta zinco-alluminio grappa di fissaggio, listello universale (MZ3, HAR, OPT)

Grappa di colmo in alluminio PDZ (Grappa di fissaggio di testata universale)

Grappa di colmo in alluminio PDZ (Grappa di fissaggio di testata universale)

Vite in acciaio inox con tenuta lunghezza da 50

Vite in acciaio inox con tenuta lunghezza da 50

Grappa di displuvio e di conversa 10-13 mm

Grappa di displuvio e di conversa 10-13 mm

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Pettine di ventilazione per grondaie altezza pettine 55 mm

Pettine di ventilazione per grondaie altezza pettine 55 mm

Pettine di ventilazione per grondaie

Pettine di ventilazione per grondaie

Lucernario 45 x 55 cm in metallo con vetro di sicurezza temprato

Lucernario 45 x 55 cm in metallo con vetro di sicurezza temprato

Lucernario a isolamento termico 55 x 78 cm

Lucernario a isolamento termico 55 x 78 cm

Pilone del satellitare e dell'antenna zincato o rivestito colorato

Pilone del satellitare e dell'antenna zincato o rivestito colorato

Colore a verniciatura acrilica 250 ml

Colore a verniciatura acrilica 250 ml

Assortimento tegole di colmo e di displuvio

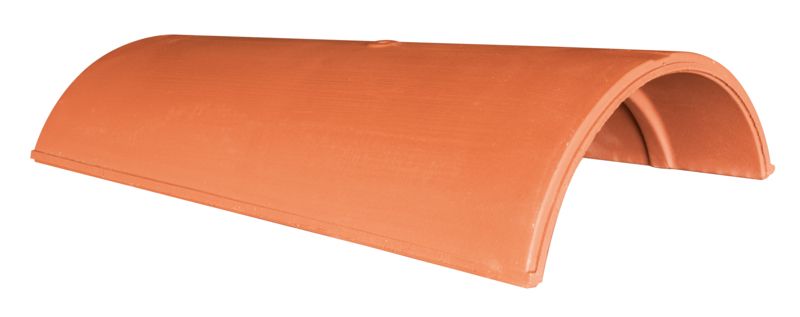

Tegola di colmo PH HÖN (argilla)

Tegola di colmo PH HÖN (argilla)

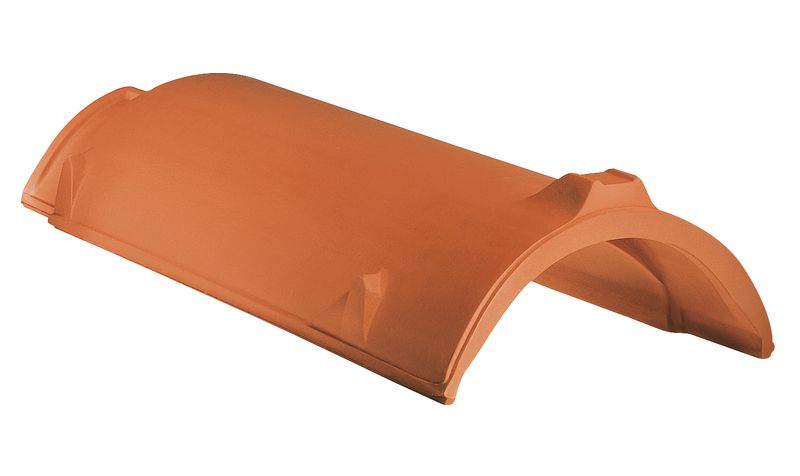

HÖN Tegola di colmo PV

HÖN Tegola di colmo PV

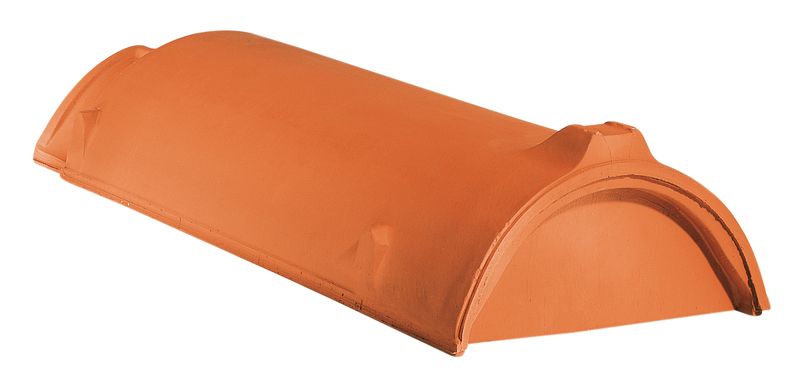

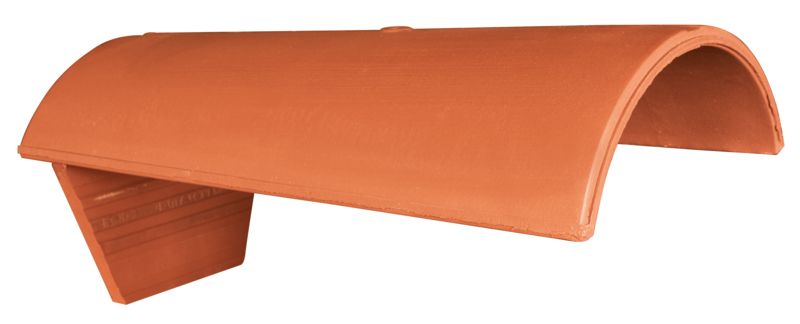

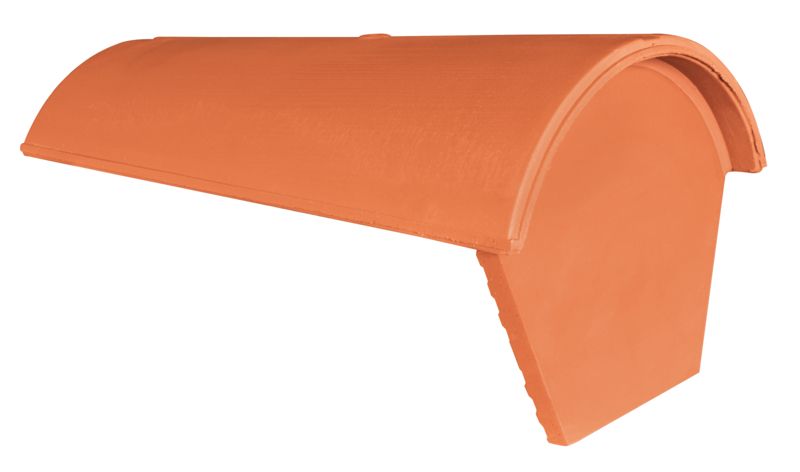

Piastra iniziale e terminale di colmo a conchiglia PH HÖN (argilla)

Piastra iniziale e terminale di colmo a conchiglia PH HÖN (argilla)

HÖN Piastra di colmo iniziale e finale in ceramica PV

HÖN Piastra di colmo iniziale e finale in ceramica PV

HÖN Piastra di funzione iniziale e finale in ceramica PV

HÖN Piastra di funzione iniziale e finale in ceramica PV

Colmo iniziale in ceramica PH HÖN (argilla)

Colmo iniziale in ceramica PH HÖN (argilla)

Colmo iniziale in ceramica PV HÖN (argilla)

Colmo iniziale in ceramica PV HÖN (argilla)

Colmo iniziale in ceramica con estremità tonda PH HÖN (argilla)

Colmo iniziale in ceramica con estremità tonda PH HÖN (argilla)

Grappa di colmo alluminio PH HÖN

Grappa di colmo alluminio PH HÖN

Graffa di colmo alluminio PV

Graffa di colmo alluminio PV

FIRSTFIX Grappa di colmo in acciaio inox PH HÖN

FIRSTFIX Grappa di colmo in acciaio inox PH HÖN

FIRSTFIX Graffa di colmo in acciaio inox PV

FIRSTFIX Graffa di colmo in acciaio inox PV

Tegola di colmo conica PKH HÖN (argilla)

Tegola di colmo conica PKH HÖN (argilla)

Piastra iniziale e terminale di colmo in ceramica PH HÖN (argilla)

Piastra iniziale e terminale di colmo in ceramica PH HÖN (argilla)

Piastra iniziale di colmo in ceramica con listelli conica PKH HÖN (argilla)

Piastra iniziale di colmo in ceramica con listelli conica PKH HÖN (argilla)

Piastra terminale di colmo in ceramica con listelli conica PKH HÖN (argilla)

Piastra terminale di colmo in ceramica con listelli conica PKH HÖN (argilla)

Grappa di colmo alluminio PKH HÖN

Grappa di colmo alluminio PKH HÖN

FIRSTFIX Grappa di colmo in acciaio inox PKH HÖN

FIRSTFIX Grappa di colmo in acciaio inox PKH HÖN

Piastra iniziale e terminale di funzione in ceramica tipo 1 PH HÖN (argilla)

Piastra iniziale e terminale di funzione in ceramica tipo 1 PH HÖN (argilla)

FIRSTFIX Filo grappa di colmo universale

FIRSTFIX Filo grappa di colmo universale

FIRSTFIX Set graffe di bloccaggio universali

FIRSTFIX Set graffe di bloccaggio universali

Rotolo di colmo/displuvio 220 (CREAROLL ALU)

Rotolo di colmo/displuvio 220 (CREAROLL ALU)

Rotolo di colmo/displuvio 300 (CREAROLL ALU)

Rotolo di colmo/displuvio 300 (CREAROLL ALU)

Rotolo di colmo/displuvio 220 (CREAROLL PP)

Rotolo di colmo/displuvio 220 (CREAROLL PP)

Rotolo di colmo/displuvio 310 (CREAROLL PP)

Rotolo di colmo/displuvio 310 (CREAROLL PP)

Rotolo di colmo/displuvio 390 (CREAROLL PP)

Rotolo di colmo/displuvio 390 (CREAROLL PP)

Piastra terminale di colmo senza listelli conica PKH HÖN (argilla)

Piastra terminale di colmo senza listelli conica PKH HÖN (argilla)

Piastra iniziale di colmo in ceramica senza listelli conica PKH HÖN (argilla)

Piastra iniziale di colmo in ceramica senza listelli conica PKH HÖN (argilla)

Colmo (a tre vie) triassiale tipo W2 HÖN (argilla)

Colmo (a tre vie) triassiale tipo W2 HÖN (argilla)

Colmo (a tre vie) quadriassiale tipo W2 HÖN (argilla)

Colmo (a tre vie) quadriassiale tipo W2 HÖN (argilla)

Download

È possibile ordinare fino a 3 campioni.

Seleziona il campione richiesto.

Vedi il Carrello
