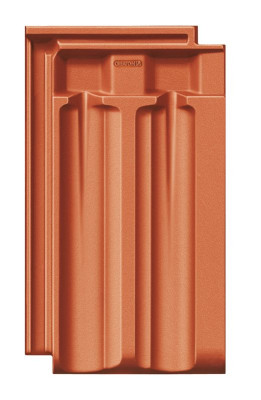

RUSTICO

La tegola marsigliese rustica.

Foggia tradizionale
Posa semplice e rapida grazie alle quote di copertura flessibili fino a 21 mm. Ideale quindi nel campo delle ristrutturazioni
Il doppio rilievo garantisce un deflusso d'acqua particolarmente buono
Fascino rustico grazie alle cavità disposte simmetricamente

Dati tecnici

Grandezza (ca.)	225 x 405 mm
Larghezza di sovrapposizione min. (ca.)	198 mm
Larghezza di sovrapposizione al m (ca.)	200 mm
Larghezza di sovrapposizione max. (ca.)	202 mm
Lunghezza di sovrapposizione min. (ca.)	328 mm
Lunghezza di sovrapposizione al m (ca.)	338 mm
Lunghezza di sovrapposizione max. (ca.)	348 mm
Fabbisogno di tegole min. (ca.)	14.2 pezzi/m²
Fabbisogno di tegole al m. (ca.)	14.7 pezzi/m²
Fabbisogno tegole max. (ca.)	15.3 pezzi/m²
Peso per pezzo (ca.)	3.1 kg/pezzo
Peso al m² (ca.)	45.6 kg/m²
Peso per pallet (ca.)	769 kg
Pezzi per minipack	5 pezzi
Pezzi per pallet	240 pezzi

Disegni tecnici

Applicazioni

Valido per l'Austria
22 °	Inclinazione tetto regolare (A)
≥22 °	Realizzazione di un sottotetto resistente alla pioggia secondo Önorm, prodotti CREATON possibili: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥20 °	Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo Önorm, prodotti CREATON possibili: QUATTRO longlife extra
- °	Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo le specifiche del fabbricante CREATON, si prega di rispettare le direttive di installazione separate, prodotti CREATON possibili: QUATTRO longlife extra

Informazioni tecniche

Il disegno tecnico rappresentato è solo un esempio di progettazione.
In base alle direttive del ZVDH (associazione centrale degli artigiani che si occupano della copertura del tetto) per le tegole laterali, la distanza tra l'incastro della gronda di frontespizio e il filo esterno parete e/o filo esterno rivestimento deve essere di almeno 1 cm.
Per l'esecuzione di lavori al tetto valgono i regolamenti e le norme nazionali vigenti. Essi variano da Paese a Paese (ad es. regolamento ZVDH, ÖNORMEN) e devono essere rispettati durante l'esecuzione. Inoltre CREATON prepara dati specifici per l'esecuzione del sottotetto che devono essere rispettati in quanto dati del costruttore. Sono disponibili nel nostro planner del tetto o in www.creaton.de / www.creaton.at..
Please consider the sample letter for the standard CREATON roof pitches.

LAF/FLA valori

Valori LAF-/FLA in mm con INCASTRO per listelli 30x50
Fabbisogno tegola di colmo (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PRU 2.5 Pezzo/lfm	LAF	80	75	75	70	65	60	55	50	50	45	45
PRU 2.5 Pezzo/lfm	FLA	100	95	85	80	75	65	60	55	45	40	35
Valori LAF-/FLA in mm con INCASTRO per listelli 40x60
Fabbisogno tegola di colmo (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PRU 2.5 Pezzo/lfm	LAF	80	80	75	65	60	55	50	40	35	30	30
PRU 2.5 Pezzo/lfm	FLA	110	105	95	90	85	75	70	65	55	50	45
Valori LAF-/FLA in mm con INCASTRO per listelli 50x50
Fabbisogno tegola di colmo (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PRU 2.5 Pezzo/lfm	LAF	75	75	70	60	55	45	40	30	25	20	20
PRU 2.5 Pezzo/lfm	FLA	115	110	105	100	95	90	85	80	75	70	65

Riferimenti

Assortimento accessori

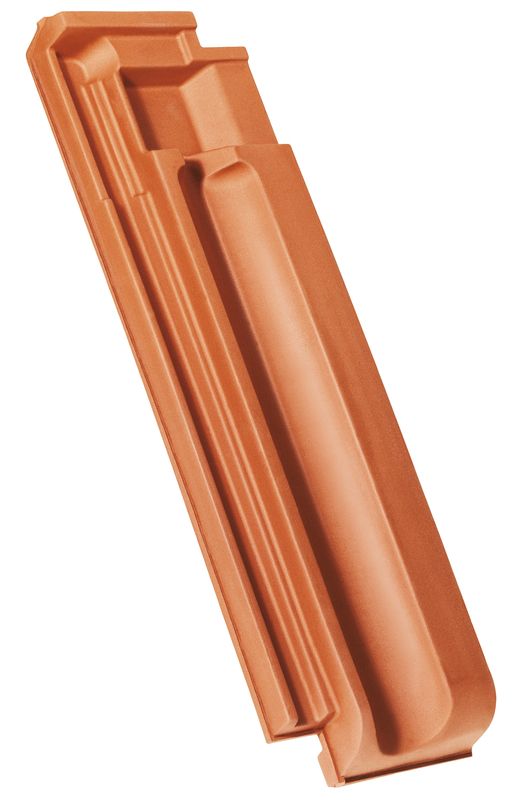

RUS Mezza tegola

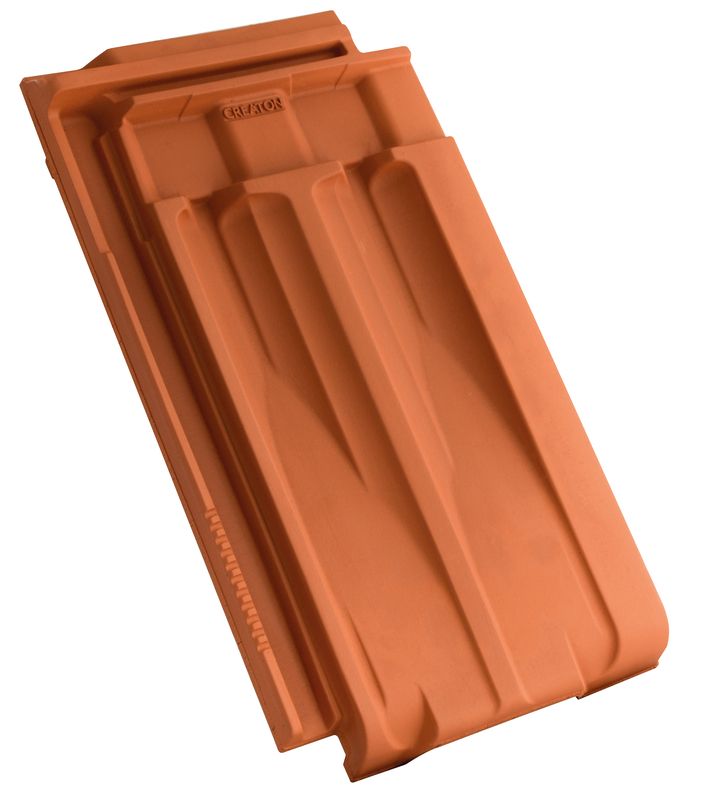

RUS Tegola laterale destra

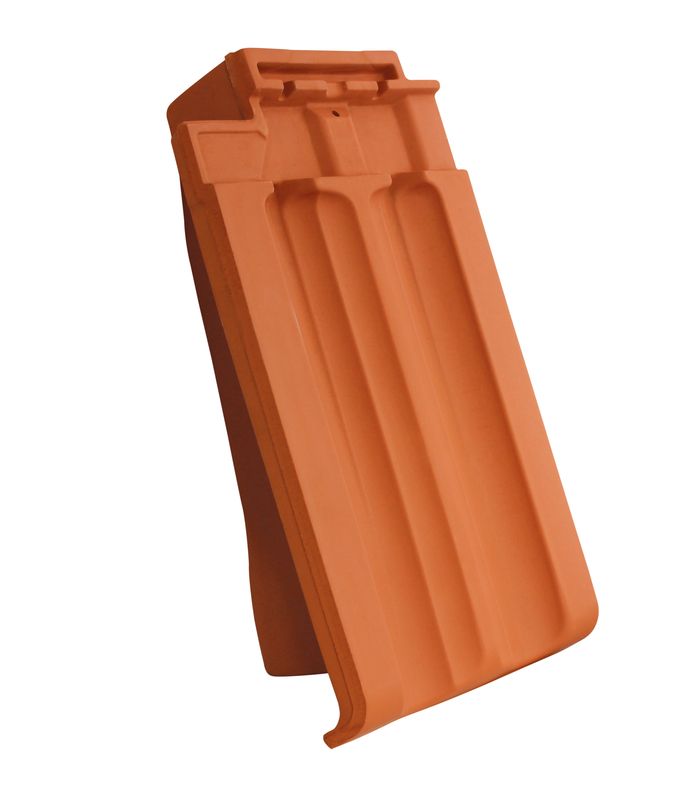

RUS Tegola laterale sinistra

RUS Tegola aeratore

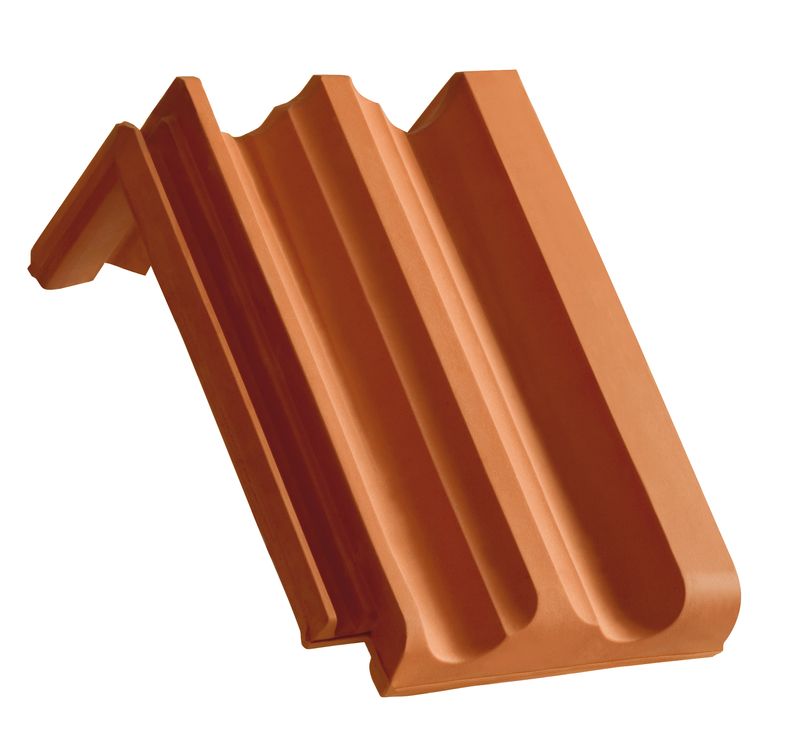

RUS Tegola di testata guarnita standard

RUS Tegola laterale di testata guarnita standard a destra

RUS Tegola laterale di testata guarnita standard a sinistra

RUS Tegola di testata guarnita dimensione particolare

RUS Tegola laterale di testata guarnita dimensione particolare a destra

RUS Tegola laterale di testata guarnita dimensione particolare a sinistra

RUS Tegola di mansarda/di spigolo guarnita dimensione particolare

RUS Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a destra

RUS Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a sinistra

WER Tegola di colmo PZ

Grappa di colmo alluminio tegola di testata universale

Assortimento per aerazioni tetto ed ingressi nel tetto

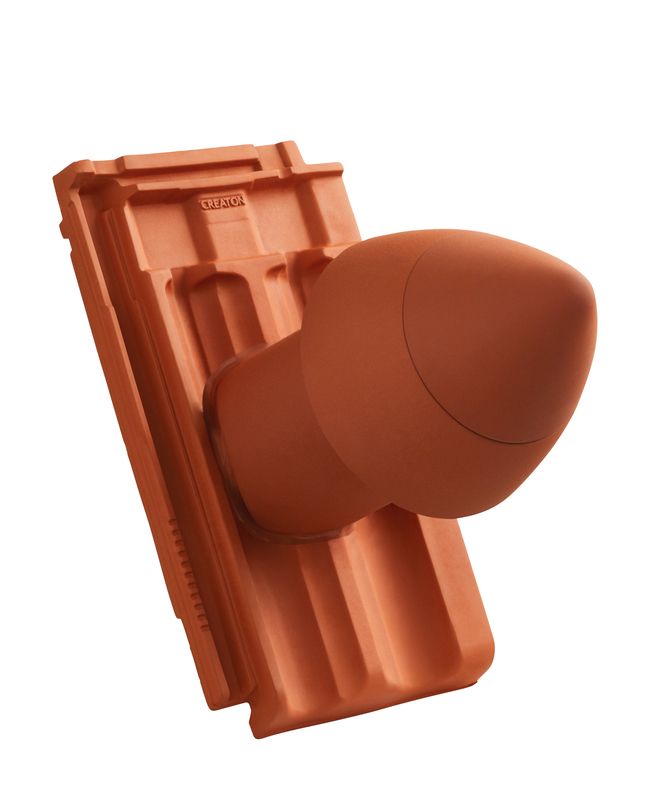

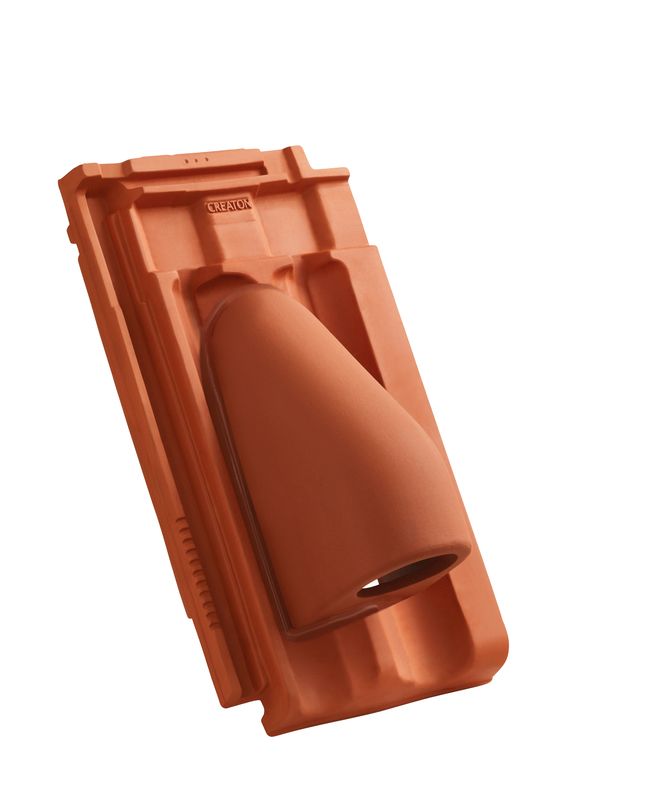

RUS SIGNUM Tubo di sfiato in ceramica DN 110 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

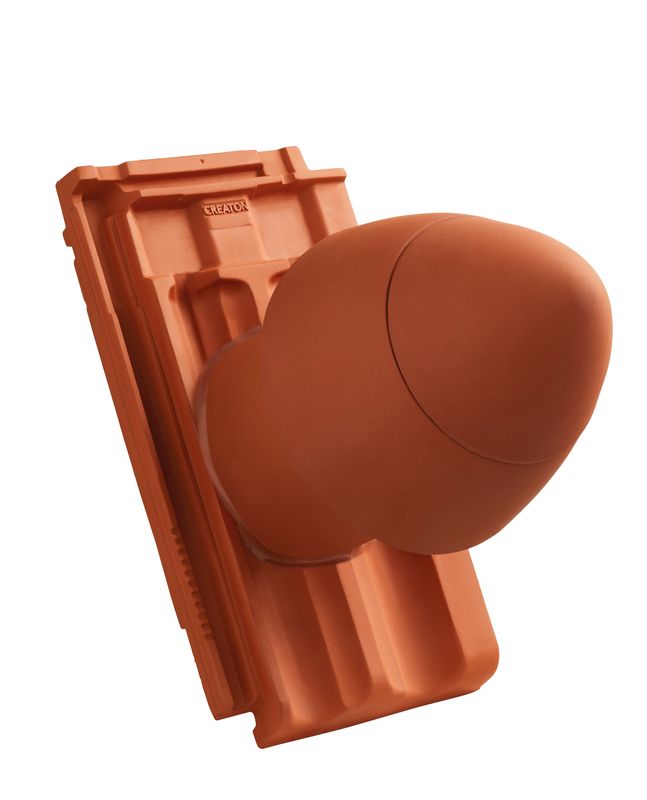

RUS SIGNUM Tubo di sfiato in ceramica DN 125 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

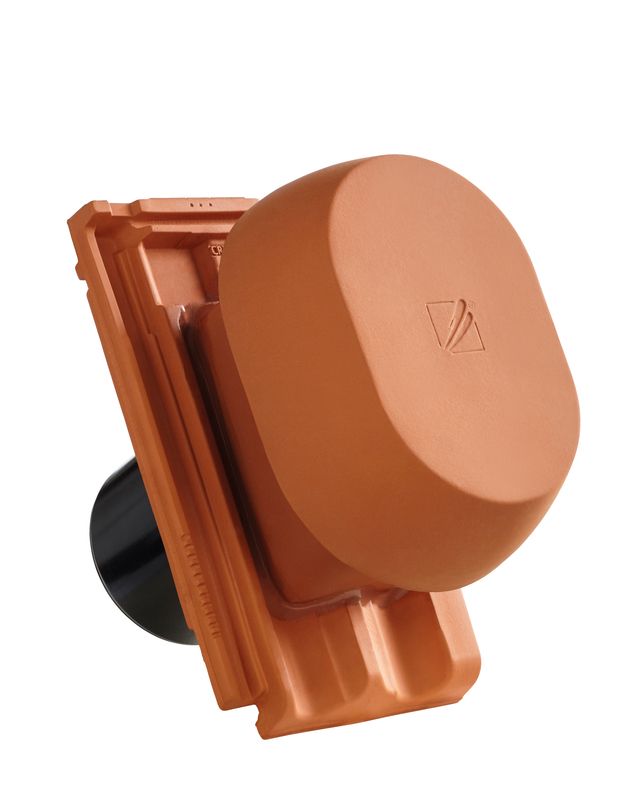

RUS SIGNUM Scarico della condensa in ceramica DN 160 mm, incl. adattatore di collegamento sottotetto

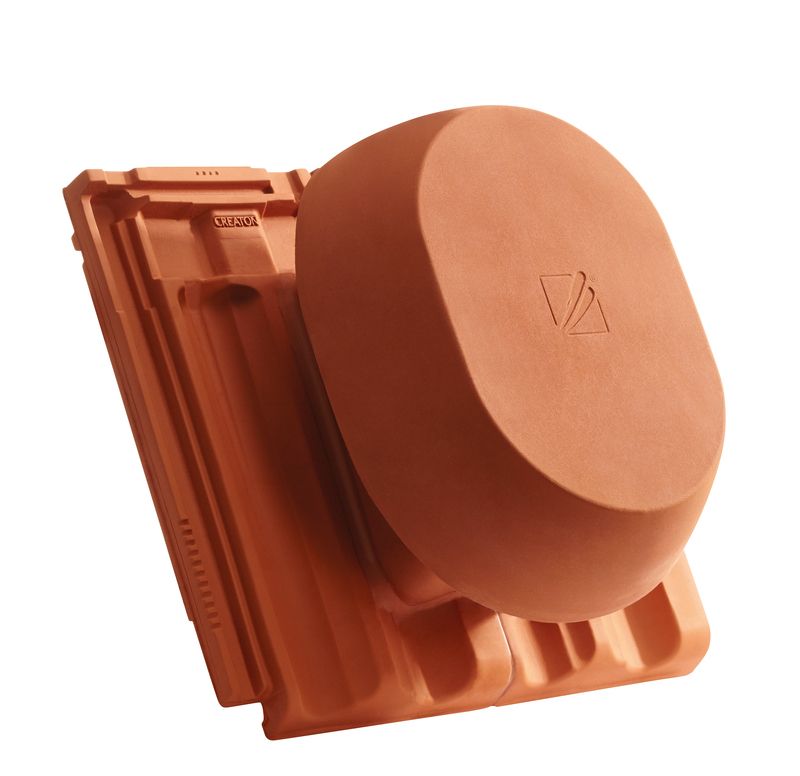

RUS SIGNUM scarico della condensa in ceramica DN 200 mm, incl. adattatore collegamento sottotetto

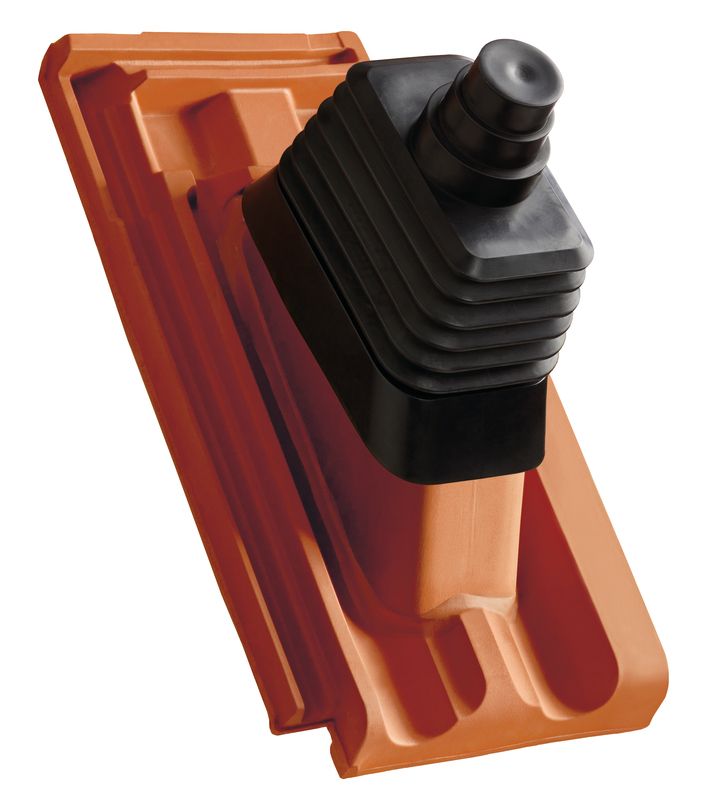

RUS Uscita antenna

RUS Tegola uscita tubo solare

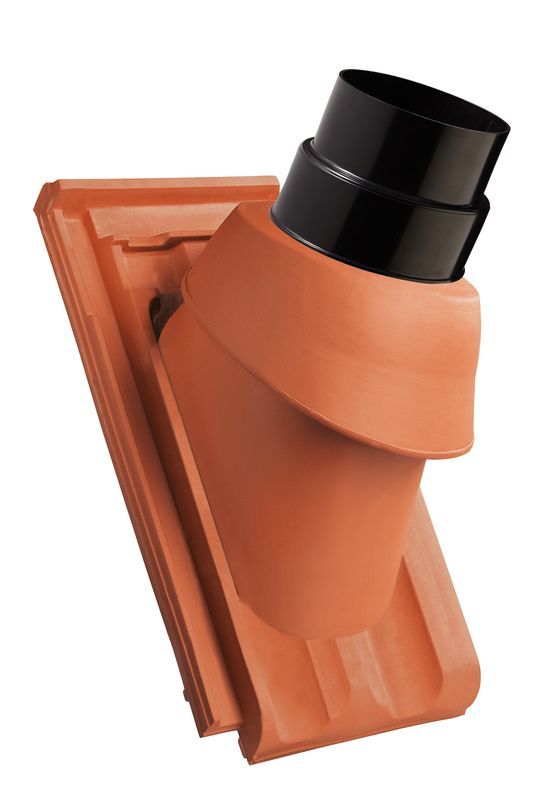

RUS Uscita termica in ceramica DN 110/125

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 200

Adattatore collegamento sottotetto universale NW 13,5

Adattatore collegamento sottotetto universale diam. nominale 20

Tubo flessibile universale DN 150/160

Assortimento per protezione antineve, accesso al tetto e montaggio elementi solari in metallo

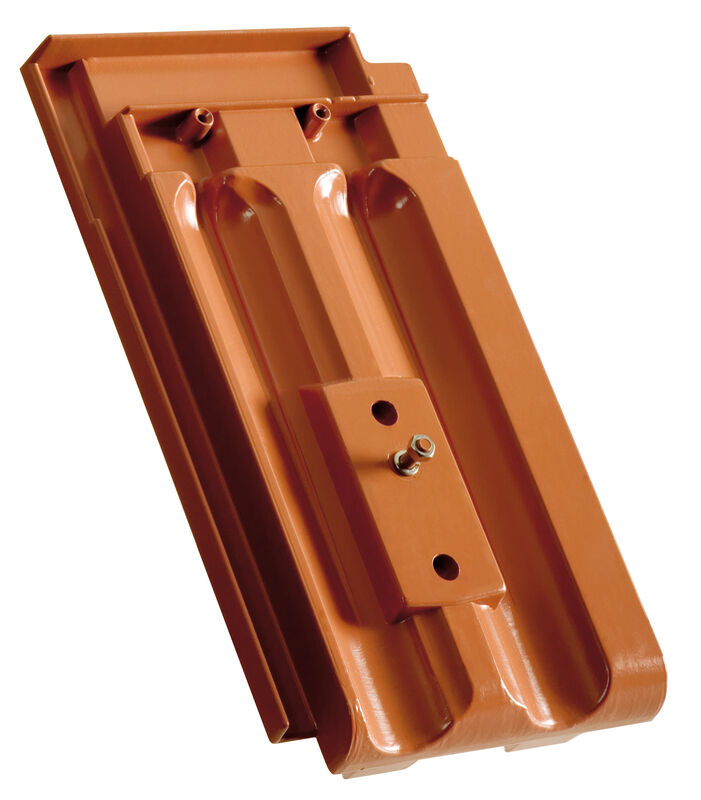

RUS Elemento di base in alluminio

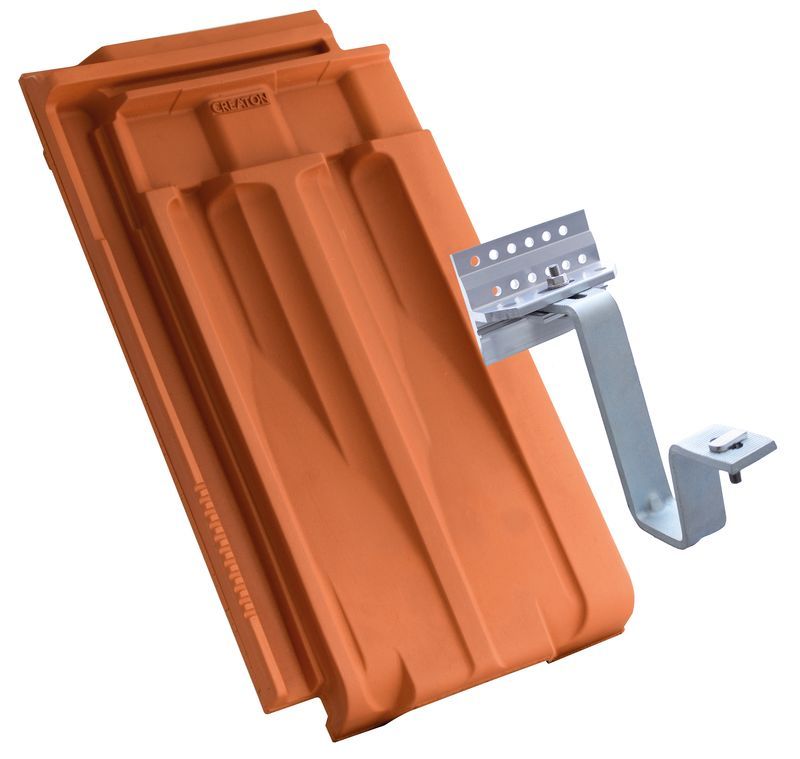

Supporto per elemento solare GRUEL standard (argilla)

RUS Fissaggio per sistema solare per montaggio su piloni

Singolo gradino

Griglia corta

Griglia lunga

Supporto legno tondo

Supporto per tubo fermaneve

Tubo fermaneve Ø 40 mm, lunghezza 3 m

Coperchio terminale tubo fermaneve universale

Scala tetto

Supporto scala tetto

Supporto legno tondo

MAG Gancio fermaneve

Griglia gradino alluminio 150 x 25 cm

Griglia fermaneve piena 1,50 m

Manicotto di collegamento per tubo fermaneve Ø 40 mm

Assortimento per dettagli tetto e fissaggio antivento

RUS Tegola in vetro (acrilica)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 30/50 (HAR, HER, ELE, CAN)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/50 (HER, MZ3, ELE, RAP, MEL)

Grappa antitempesta zinco-alluminio grappa di fissaggio tipo N4 (DOM, CAN, ELE, HER, RAT, RUS, VIS)

Grappa di colmo in alluminio PDZ (Grappa di fissaggio di testata universale)

Vite in acciaio inox con tenuta lunghezza da 60

Grappa di displuvio e di conversa 13-17 mm

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Pettine di ventilazione per grondaie altezza pettine 55 mm

Pettine di ventilazione per grondaie

Lucernario 45 x 55 cm in metallo con vetro di sicurezza temprato

Lucernario a isolamento termico 55 x 78 cm

Pilone del satellitare e dell'antenna zincato o rivestito colorato

Colore a verniciatura acrilica 250 ml

Assortimento tegole di colmo e di displuvio

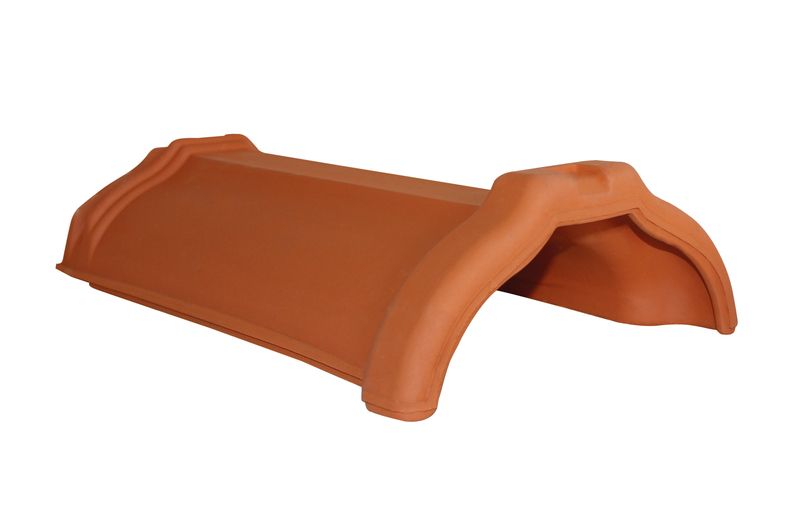

WER Tegola di colmo PRU

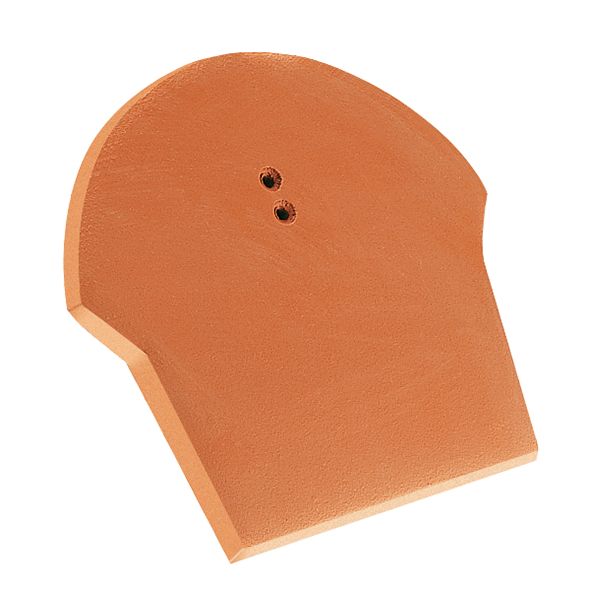

WER Piastra di colmo iniziale e finale in ceramica PRU

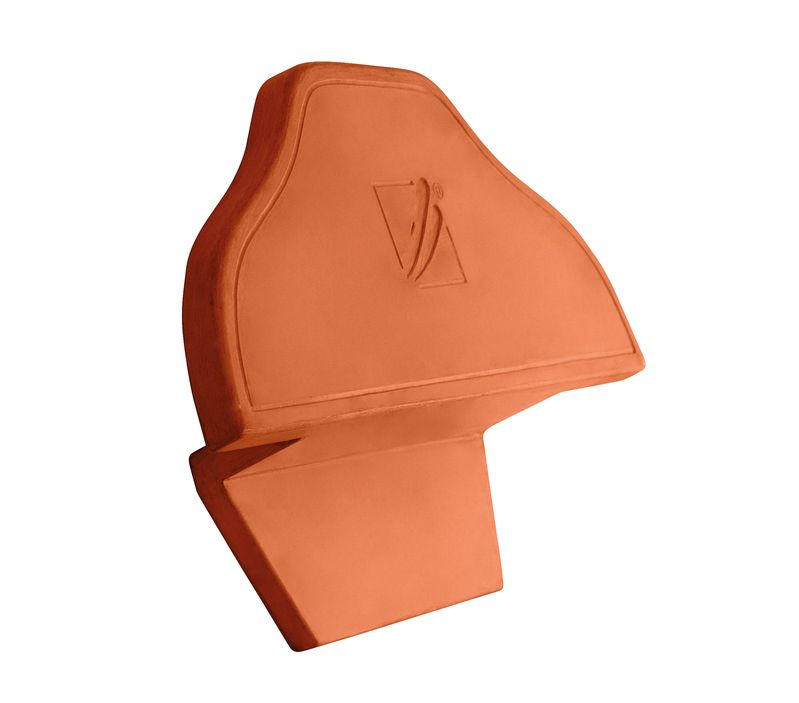

WER Piastra di funzione iniziale e finale in ceramica PRU

WER Colmo iniziale in ceramica PRU

WER Colmo (a tre vie) triassiale PRU

WER Colmo (a tre vie) quadriassiale PRU

Graffa di colmo alluminio PRU

Rotolo di colmo/displuvio 220 (CREAROLL ALU)

Rotolo di colmo/displuvio 300 (CREAROLL ALU)

Rotolo di colmo/displuvio 220 (CREAROLL PP)

Rotolo di colmo/displuvio 310 (CREAROLL PP)

Rotolo di colmo/displuvio 390 (CREAROLL PP)

Download

Brochure e documenti
Prospetto del prodotto Farbvergleich-RAL
Prospetto del prodotto RUSTICO-05-2016-IT
Prospetto del prodotto CREAFLEX-PIB-2020
Prospetto del prodotto Flyer-Universal-Anschlussband-Aluminium-2018-08-DE
Scheda tecnica prodotto Musterschreiben-CREATON-UDB-DE
Prospetto del prodotto Zusatzgarantie-6aus10-02-2021
Prospetto del prodotto Checkliste-Zusatzgarantie-6aus10-TDZ-02-2021
Prospetto del prodotto CREAFLEX-ALU-BASIC-02-2021
Modulo d'ordine prodotto Erhebungsbogen-Schneefangberechnung-DE
Modulo d'ordine prodotto Erhebungsbogen-Windsogberechnung-DE
Modulo d'ordine prodotto Erhebungsbogen-Knickziegel
Modulo d'ordine prodotto Erhebungsbogen-Mansardziegel
Modulo d'ordine prodotto Erhebungsbogen-Pultziegel
Prospetto del prodotto CREAROLL-PP-2022
Prospetto del prodotto Gesamtprospekt-TDZ-03-2022-IT

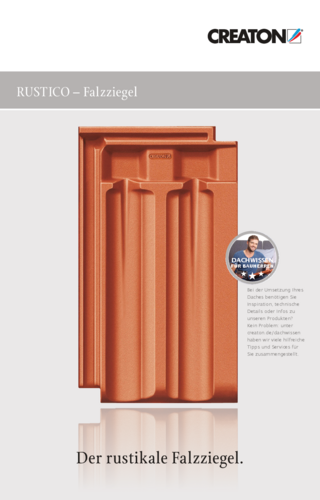

Prospetto del prodotto RUSTICO-2019-12-DE
Spiegazione dei servizi prodotto Standard-Dachziegel-und-Zubehoerziegel
Prospetto del prodotto Angebotsbeileger-Dachdurchdringungen-09-2022
Prospetto del prodotto Falz-Firstfix-05-2023
Prospetto del prodotto Solarhalter-05-2023
Prospetto del prodotto Ueberlegene-Technik-07-2023
Prospetto del prodotto Dachplaner-04-2024-DE
Prospetto del prodotto Broschuere-Solarwelt-private-Bauherren-und-Planer-08-2024
Prospetto del prodotto Gesamtprospekt-TDZ-08-2024-DE
Prospetto del prodotto Broschuere-Solarwelt-Verarbeiter-und-Handel-08-2024
CAD

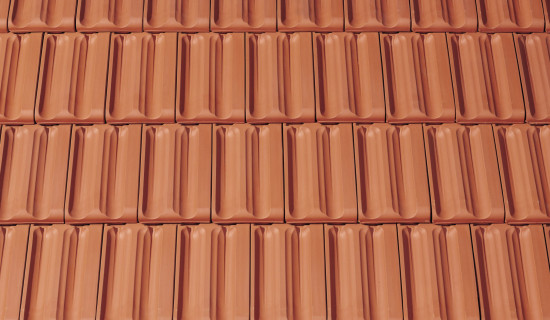

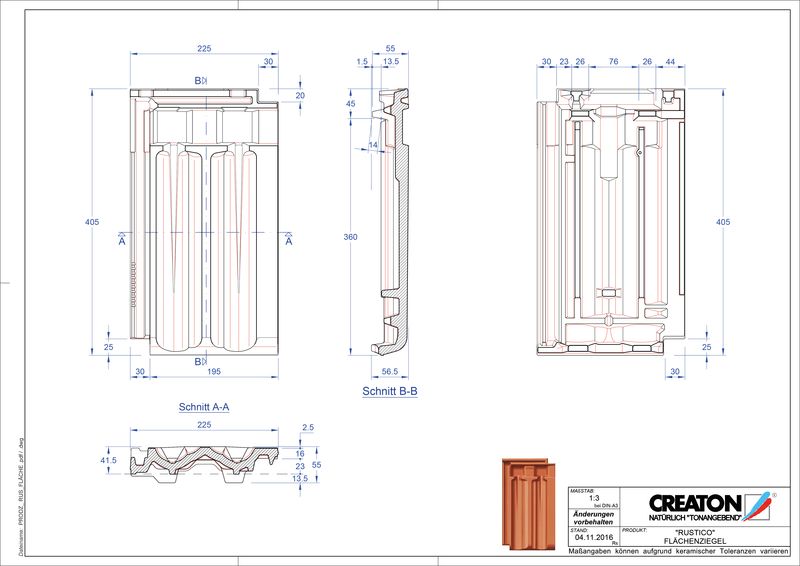

Prodotto file CAD RUSTICO Superficie FLA
pdf | 238 kB
dwg | 244 kB
jpeg | 57 kB

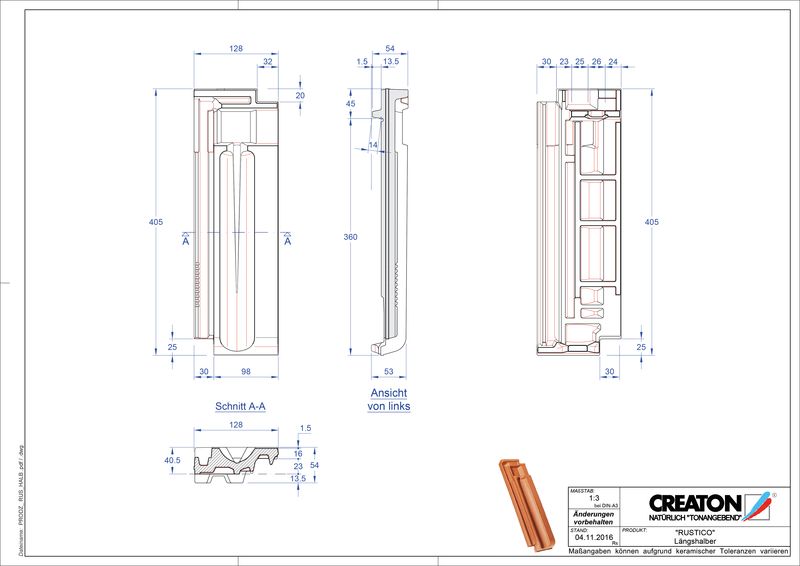

Prodotto file CAD RUSTICO Mezza tegola LH
pdf | 225 kB
dwg | 203 kB
jpeg | 47 kB

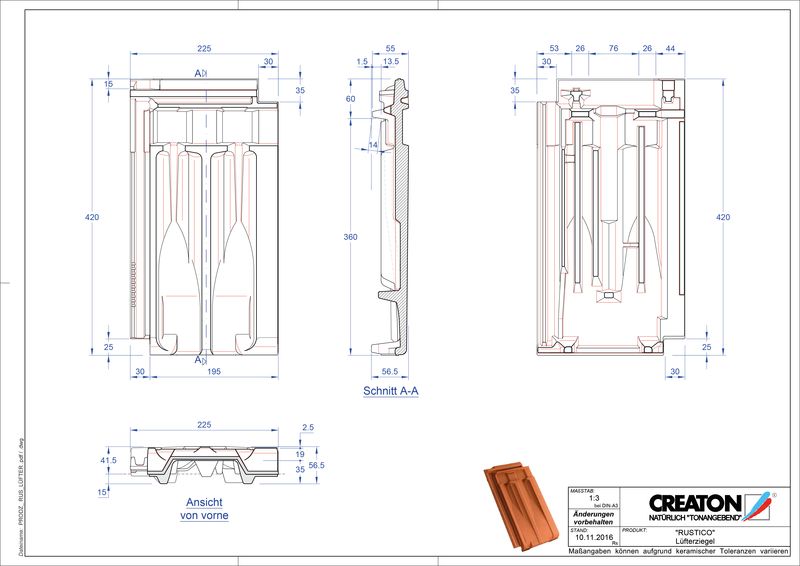

Prodotto file CAD RUSTICO Tegola aeratore LUEFTZ
pdf | 231 kB
dwg | 272 kB
jpeg | 57 kB

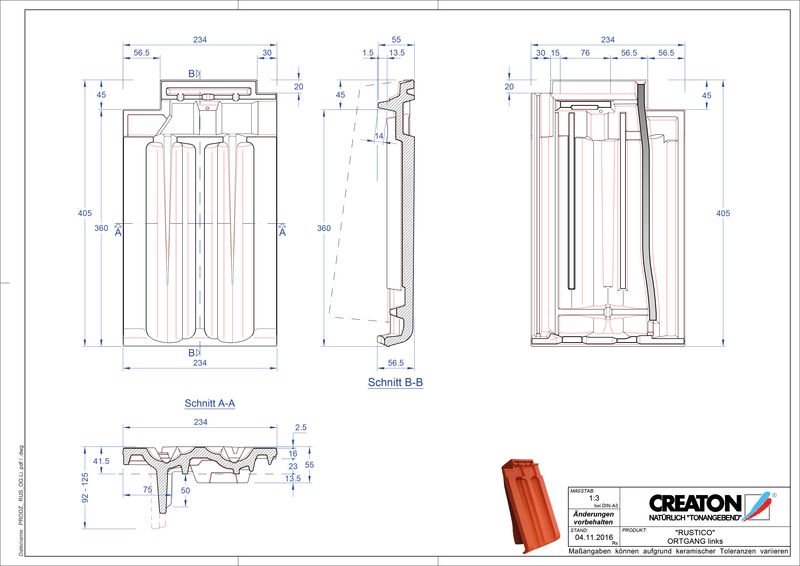

Prodotto file CAD RUSTICO Gronda di frontespizio sinistra OGL
pdf | 234 kB
dwg | 223 kB
jpeg | 59 kB

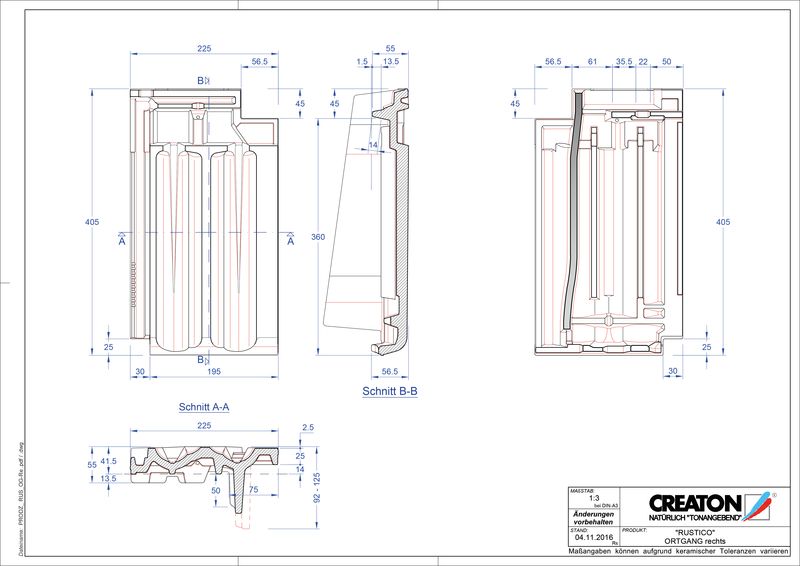

Prodotto file CAD RUSTICO Gronda di frontespizio destra OGR
pdf | 224 kB
dwg | 232 kB
jpeg | 57 kB
Prodotto file CAD RUSTICO Tegola di testata gronda di frontespizio sinistra PULTOGL
pdf | 221 kB
dwg | 190 kB
jpeg | 52 kB

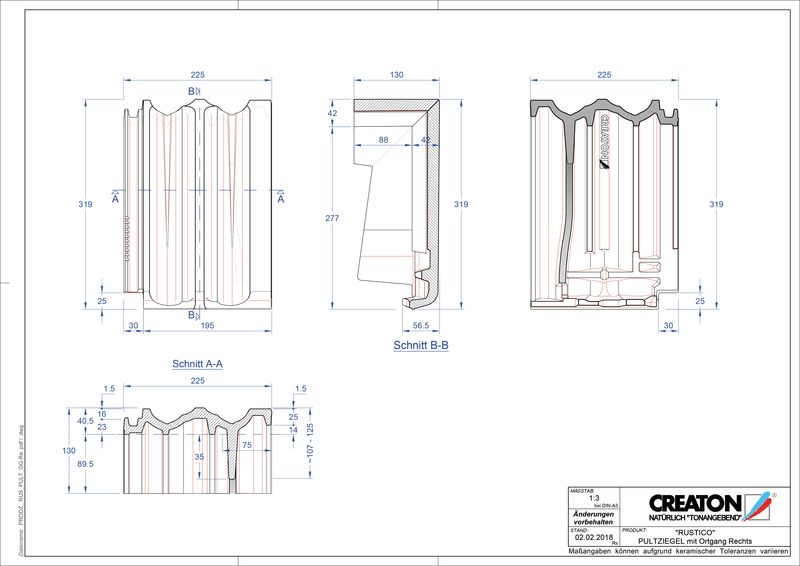

Prodotto file CAD RUSTICO Tegola di testata gronda di frontespizio destra PULTOGR
pdf | 228 kB
dwg | 206 kB
jpeg | 54 kB

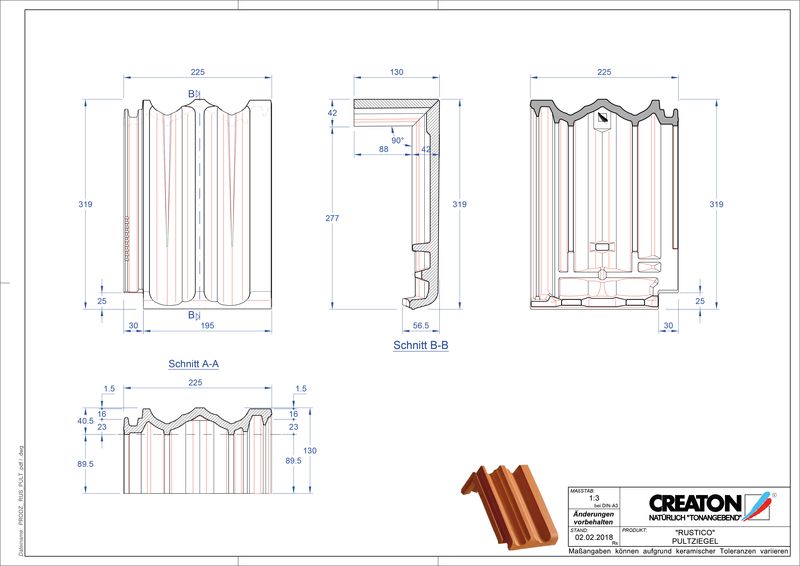

Prodotto file CAD RUSTICO Tegola di testata PULT
pdf | 249 kB
dwg | 207 kB
jpeg | 54 kB

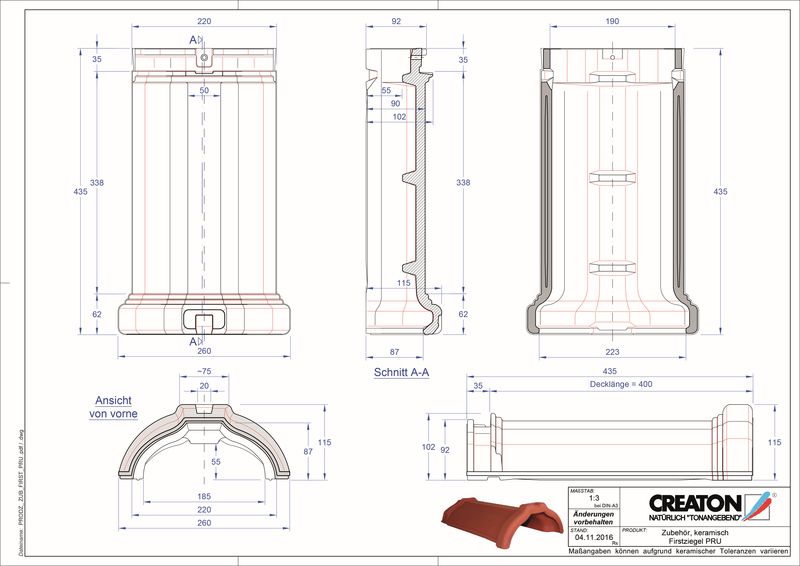

Prodotto file CAD Assortimento accessori COLMO FIRST-PRU
pdf | 226 kB
dwg | 187 kB
jpeg | 63 kB

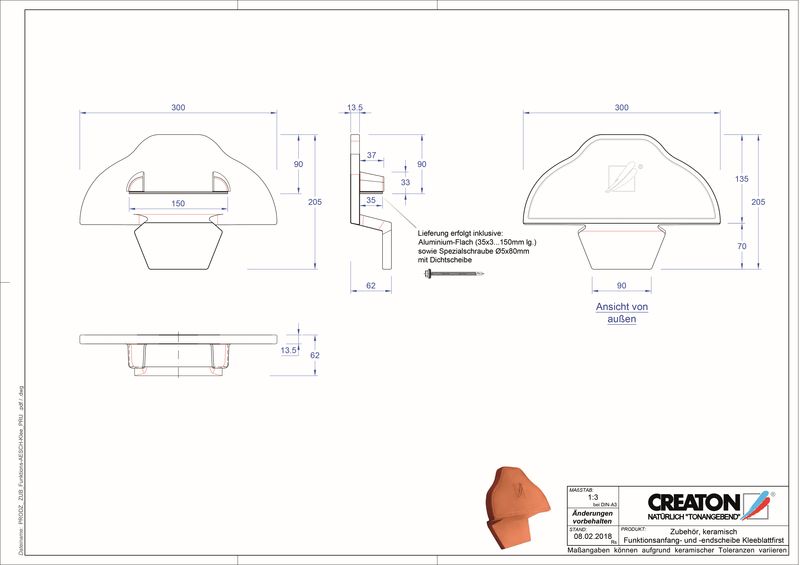

Prodotto file CAD Assortimento accessori COLMO FUNKAESCH-PRU
pdf | 202 kB
jpeg | 40 kB
# ZUB_SIG100_SIGNUM100
pdf | 521 kB
dwg | 180 kB
jpeg | 53 kB
# ZUB_SIG125_SIGNUM125
pdf | 550 kB
dwg | 188 kB
jpeg | 55 kB

RUSTICO

Dati tecnici

Disegni tecnici

Disegno tutti i modelli LAF-FLA

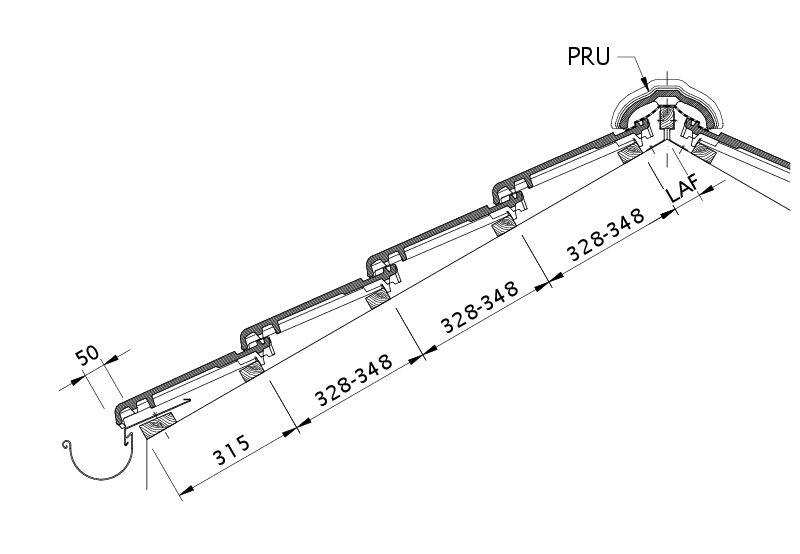

Disegno RUSTICO sezione trasversale tetto DQF

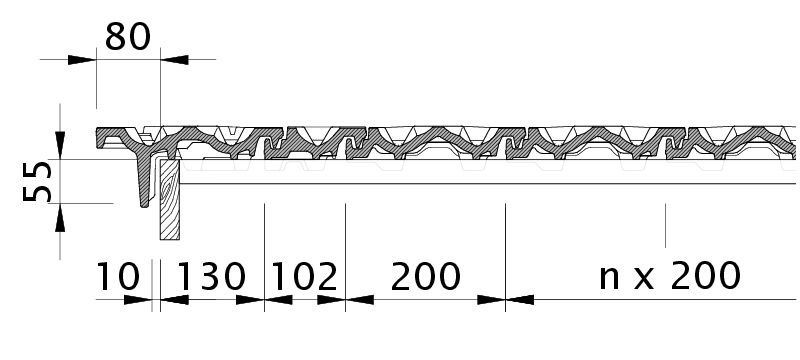

Disegno RUSTICO tegola laterale sinistra con tavola per gronda di frontespizio OBL

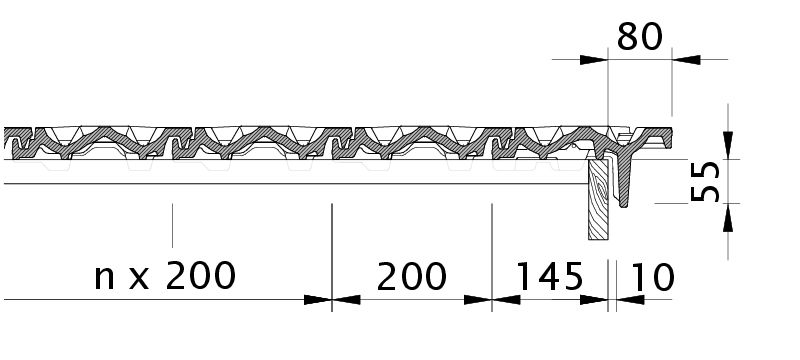

Disegno RUSTICO tegola laterale destra con tavola per gronda di frontespizio OBR

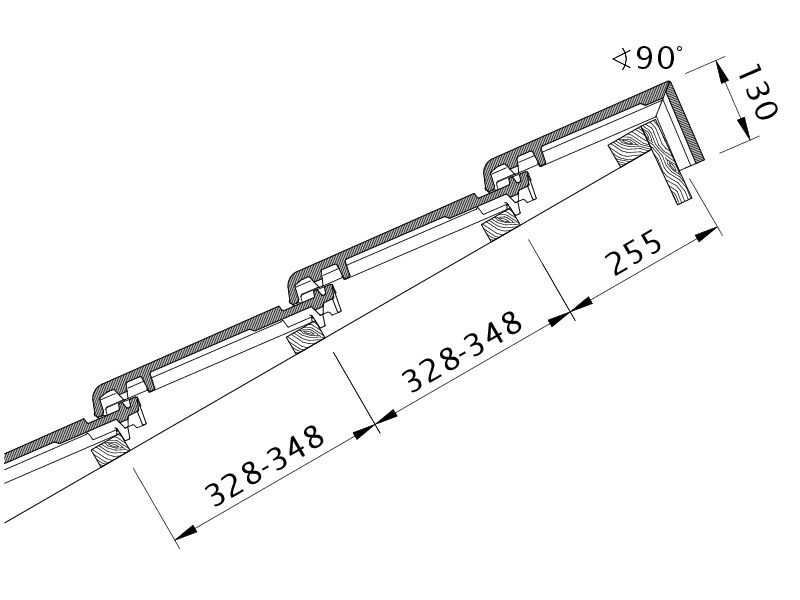

Disegno RUSTICO modello di tetto a una falda PDA

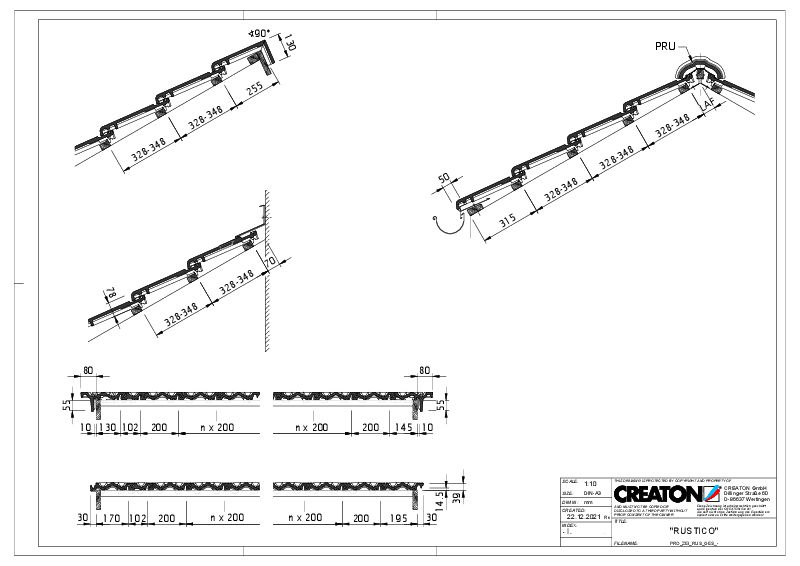

Drawing RUSTICO general view GES

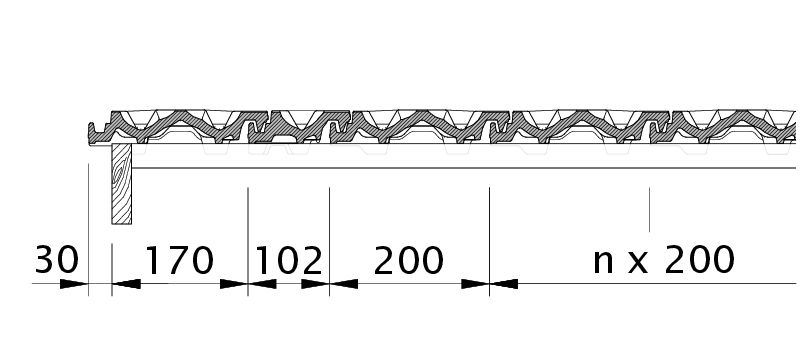

Disegno RUSTICO gronda di frontespizio sinistra con lamiera laterale e doppia onda ODL

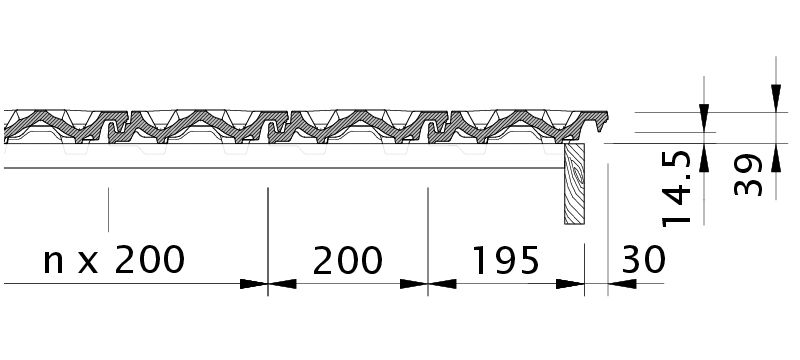

Disegno RUSTICO gronda di frontespizio destra con lamiera laterale e tegola OFR

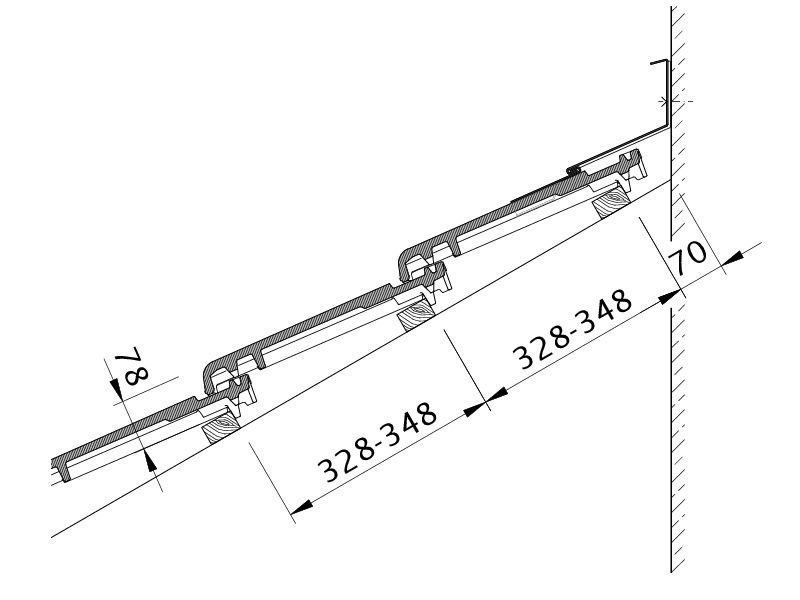

Disegno RUSTICO raccordo superiore con INCASTRO WMF
