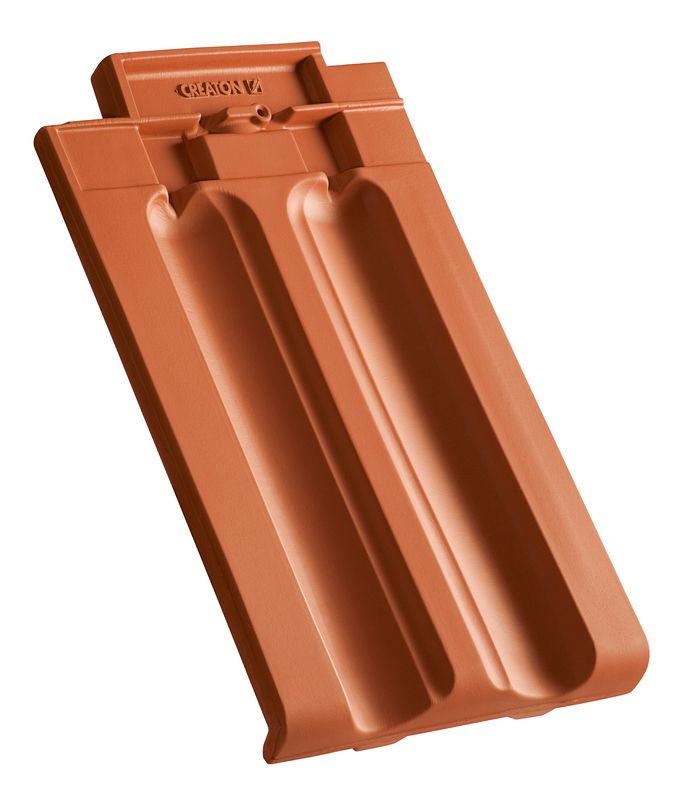

RATIO HÖN

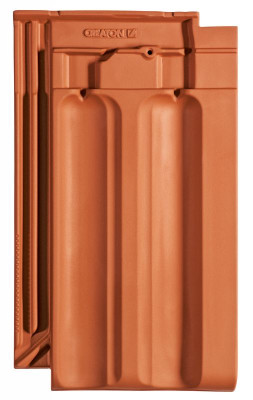

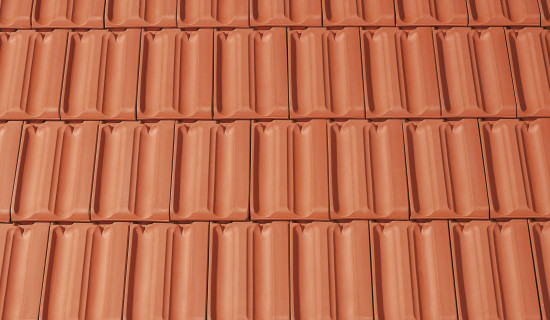

La grande tegola marsigliese economica.

Grazie al grande formato di 265 x 446 mm si raggiunge un elevato livello di convenienza
Lunghezza di sovrapposizione flessibile per un lavoro rapido grazie al tratto di scorrimento di 24 mm
Un gioco di scorrimento di 5 mm garantisce sufficiente flessibilità anche in larghezza
Ampia gamma di colori: 11 colori in quattro finiture
Foggia armonica sulla base del modello tradizionale Z1 di casa Ludowici
Il deviatore per l'acqua applicato di lato alleggerisce la giunzione laterale e garantisce un deflusso ottimale dell'acqua

Nota: Per questo modello, è stato fatto un cambio di colore alla tonalità NUANCE rosso rame. Ulteriori informazioni possono essere trovate qui: Informazioni-sull-assortimento

Dati tecnici

Grandezza (ca.)	265 x 446 mm
Larghezza di sovrapposizione min. (ca.)	221 mm
Larghezza di sovrapposizione al m (ca.)	223 mm
Larghezza di sovrapposizione max. (ca.)	225 mm
Lunghezza di sovrapposizione min. (ca.)	357 mm
Lunghezza di sovrapposizione al m (ca.)	368 mm
Lunghezza di sovrapposizione max. (ca.)	380 mm
Fabbisogno di tegole min. (ca.)	11.7 pezzi/m²
Fabbisogno di tegole al m. (ca.)	12.2 pezzi/m²
Fabbisogno tegole max. (ca.)	12.7 pezzi/m²
Peso per pezzo (ca.)	3.3 kg/pezzo
Peso al m² (ca.)	40.3 kg/m²
Peso per pallet (ca.)	975 kg
Pezzi per minipack	6 pezzi
Pezzi per pallet	288 pezzi

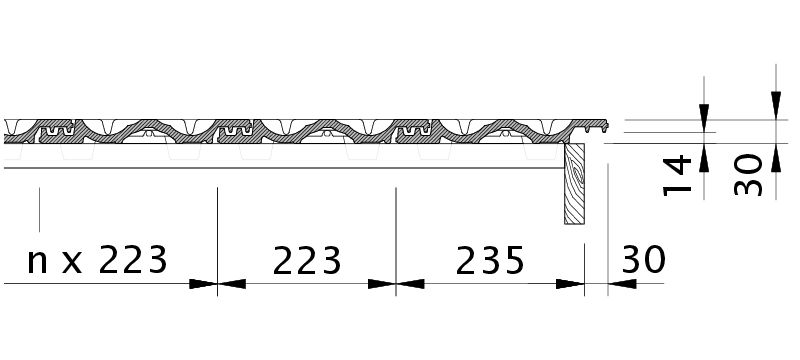

Disegni tecnici

Applicazioni

Valido per l'Austria
22 °	Inclinazione tetto regolare (A)
≥22 °	Realizzazione di un sottotetto resistente alla pioggia secondo Önorm, prodotti CREATON possibili: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥20 °	Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo Önorm, prodotti CREATON possibili: QUATTRO longlife extra
≥18 °	Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo le specifiche del fabbricante CREATON, si prega di rispettare le direttive di installazione separate, prodotti CREATON possibili: QUATTRO longlife extra

Informazioni tecniche

Il disegno tecnico rappresentato è solo un esempio di progettazione.
In base alle direttive del ZVDH (associazione centrale degli artigiani che si occupano della copertura del tetto) per le tegole laterali, la distanza tra l'incastro della gronda di frontespizio e il filo esterno parete e/o filo esterno rivestimento deve essere di almeno 1 cm.
Per l'esecuzione di lavori al tetto valgono i regolamenti e le norme nazionali vigenti. Essi variano da Paese a Paese (ad es. regolamento ZVDH, ÖNORMEN) e devono essere rispettati durante l'esecuzione. Inoltre CREATON prepara dati specifici per l'esecuzione del sottotetto che devono essere rispettati in quanto dati del costruttore. Sono disponibili nel nostro planner del tetto o in www.creaton.de / www.creaton.at..
Per le inclinazioni del tetto standard di CREATON, fare riferimento alla lettera tipo.

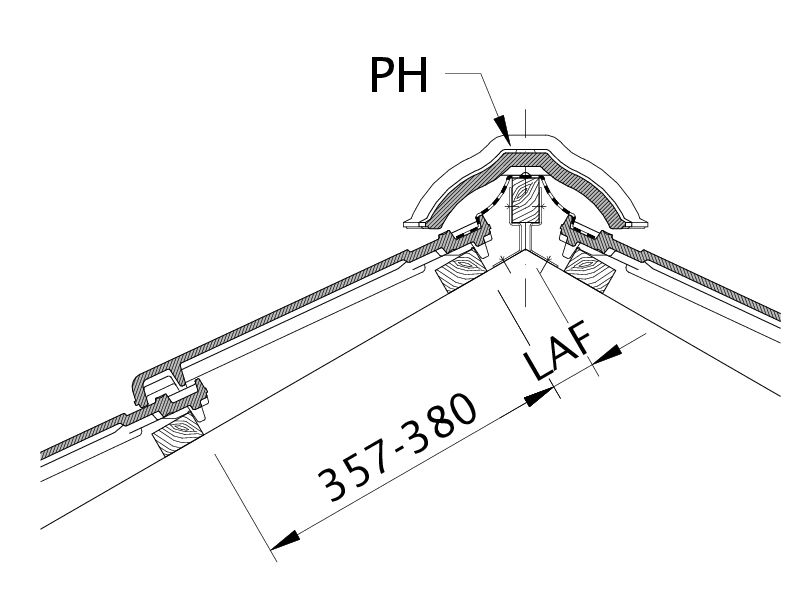

LAF/FLA valori

Valori LAF-/FLA in mm con INCASTRO per listelli 30x50
Fabbisogno tegola di colmo (ca.)	DN	15°	20°	25°	30°	35°	40°	45°	50°
PH 2.6 Pezzo/lfm	LAF	60	55	50	50	45	45	40	30
PH 2.6 Pezzo/lfm	FLA	95	80	75	70	65	55	55	55
Valori LAF-/FLA in mm con INCASTRO per listelli 40x60
Fabbisogno tegola di colmo (ca.)	DN	15°	20°	25°	30°	35°	40°	45°	50°
PH 2.6 Pezzo/lfm	LAF	60	55	45	45	40	40	30	15
PH 2.6 Pezzo/lfm	FLA	105	90	85	80	75	65	65	65
Valori LAF-/FLA in mm con INCASTRO per listelli 50x50
Fabbisogno tegola di colmo (ca.)	DN	15°	20°	25°	30°	35°	40°	45°	50°
PH 2.6 Pezzo/lfm	LAF	55	50	40	40	30	30	20	5
PH 2.6 Pezzo/lfm	FLA	115	100	95	90	90	80	80	85

Riferimenti

Assortimento accessori

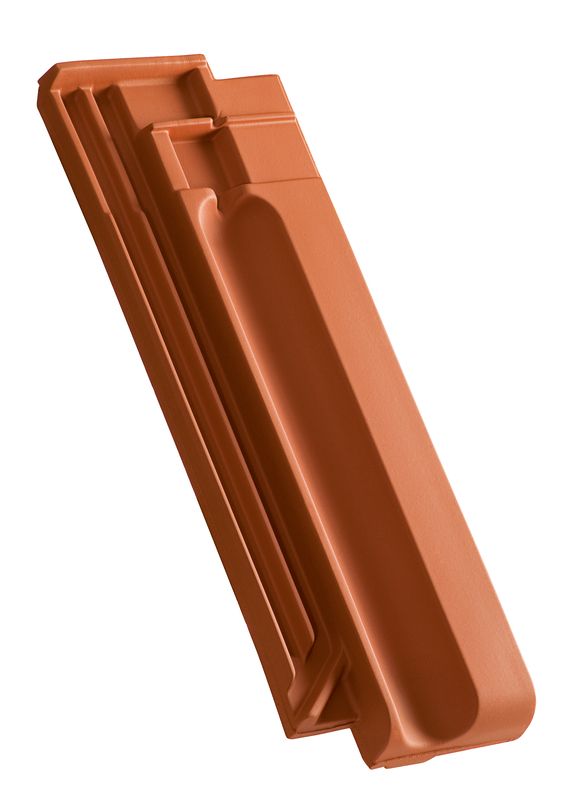

RAT HÖN Mezza tegola

RAT HÖN Tegola laterale destra

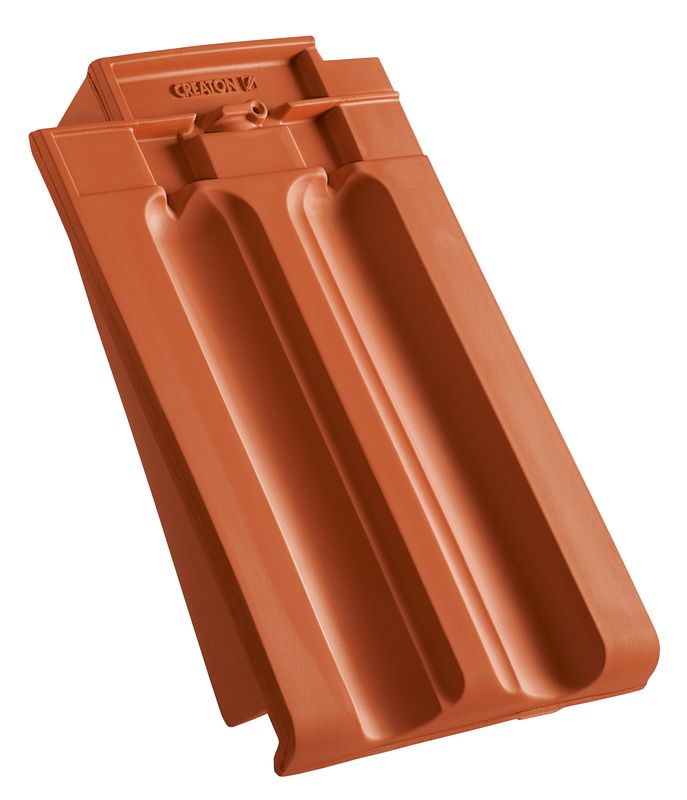

RAT HÖN Tegola laterale sinistra

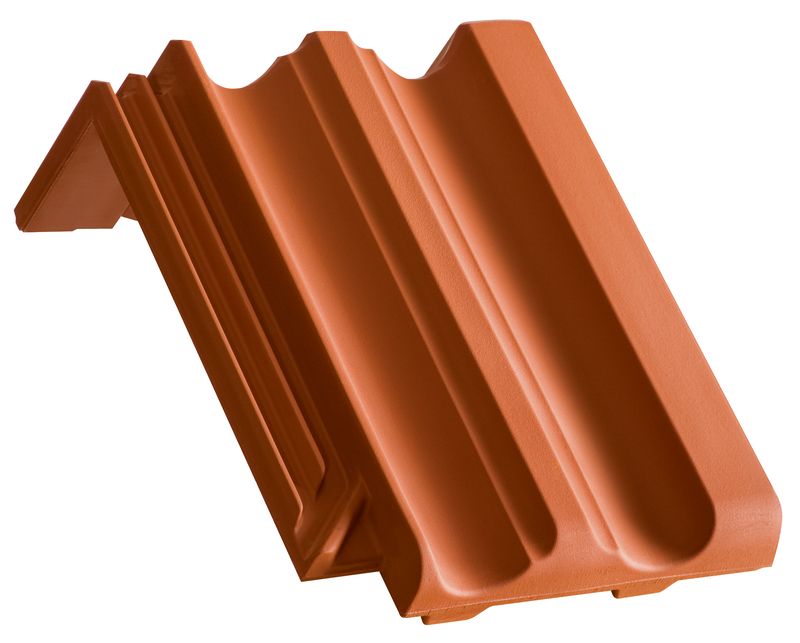

RAT HÖN Tegola a doppia onda

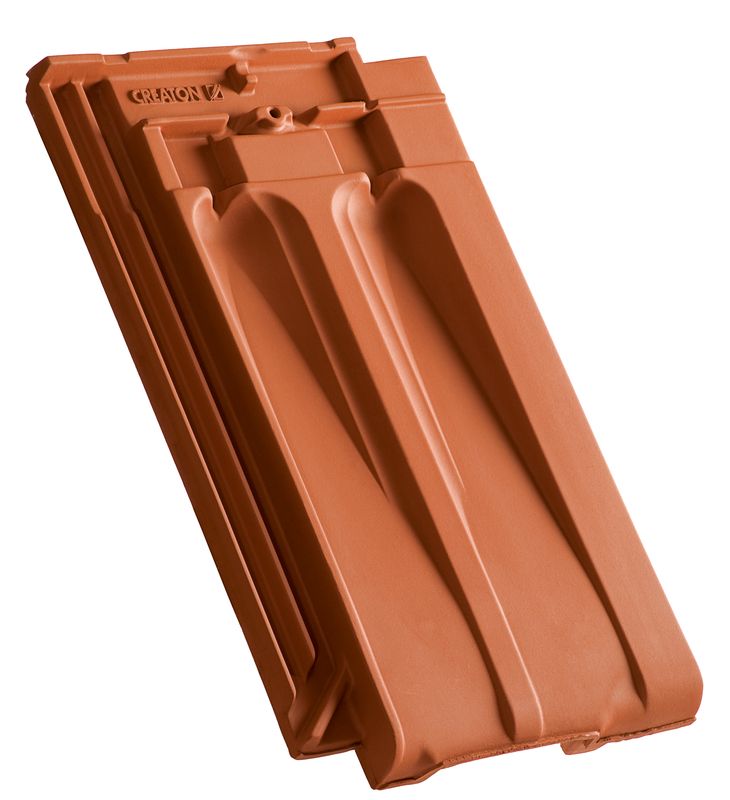

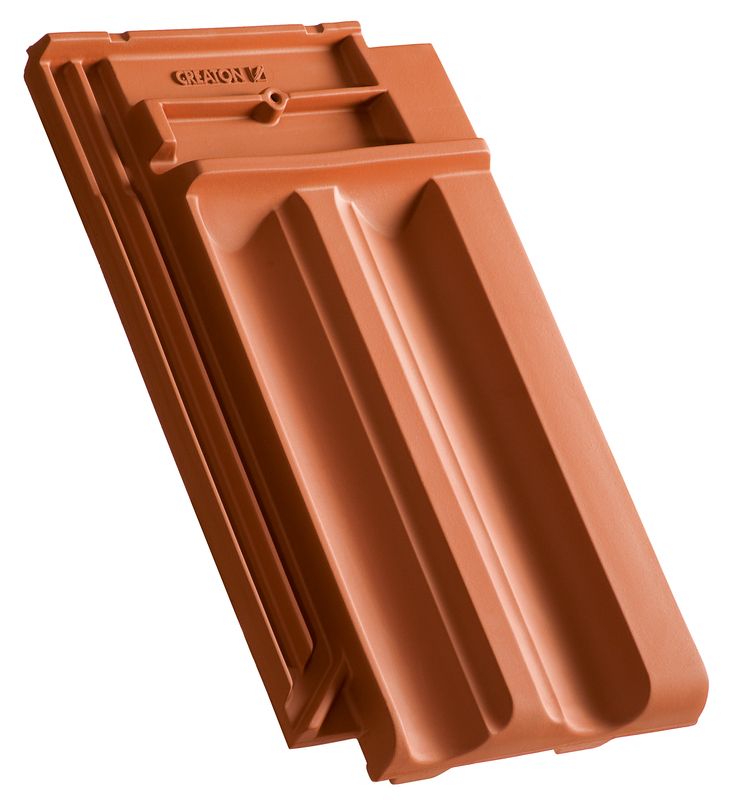

RAT HÖN Tegola aeratore

RAT HÖN Tegola raccordo colmo-aeratore

RAT HÖN Raccordo colmo-aeratore mezza tegola

RAT HÖN Tegola raccordo colmo-aeratore-tegola laterale a destra

RAT HÖN Tegola raccordo colmo-aeratore-tegola laterale a sinistra

RAT HÖN Tegola raccordo colmo-aeratore-doppia onda

RAT HÖN Tegola di testata guarnita standard

RAT HÖN Tegola laterale di testata guarnita standard a destra

RAT HÖN Tegola laterale di testata guarnita standard a sinistra

RAT HÖN Tegola di testata guarnita dimensione particolare

RAT HÖN Tegola laterale di testata guarnita dimensione particolare a destra

RAT HÖN Tegola laterale di testata guarnita dimensione particolare a sinistra

RAT HÖN Tegola di mansarda/di spigolo guarnita dimensione particolare

RAT HÖN Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a destra

RAT HÖN Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a sinistra

Assortimento per aerazioni tetto ed ingressi nel tetto

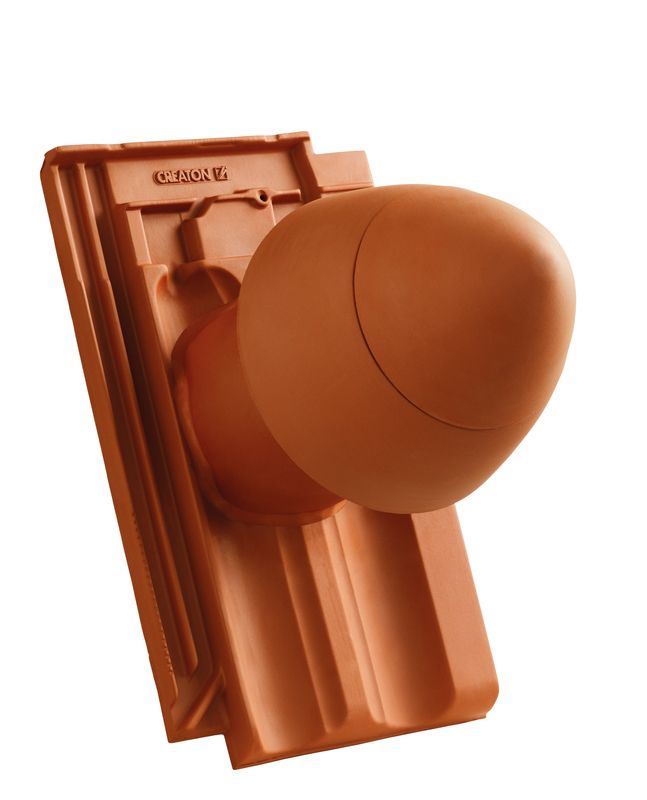

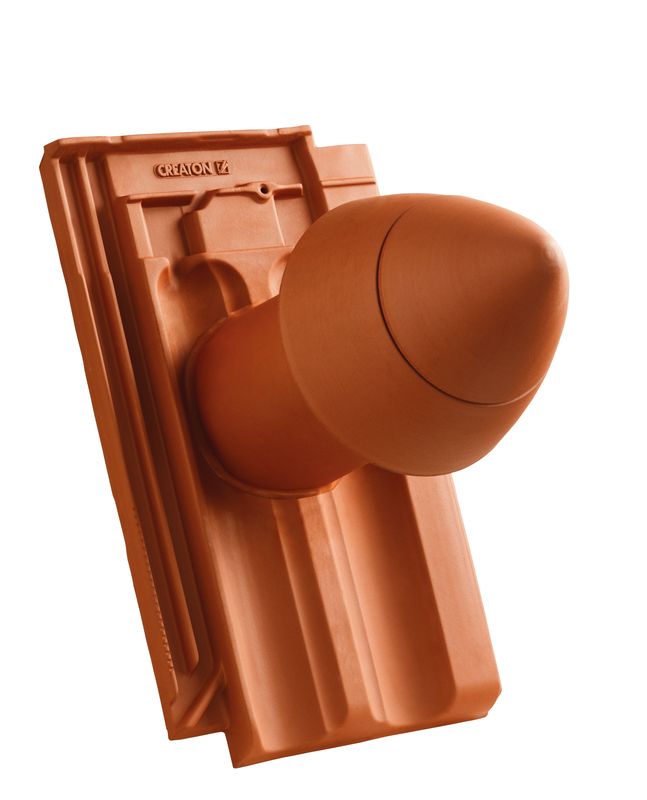

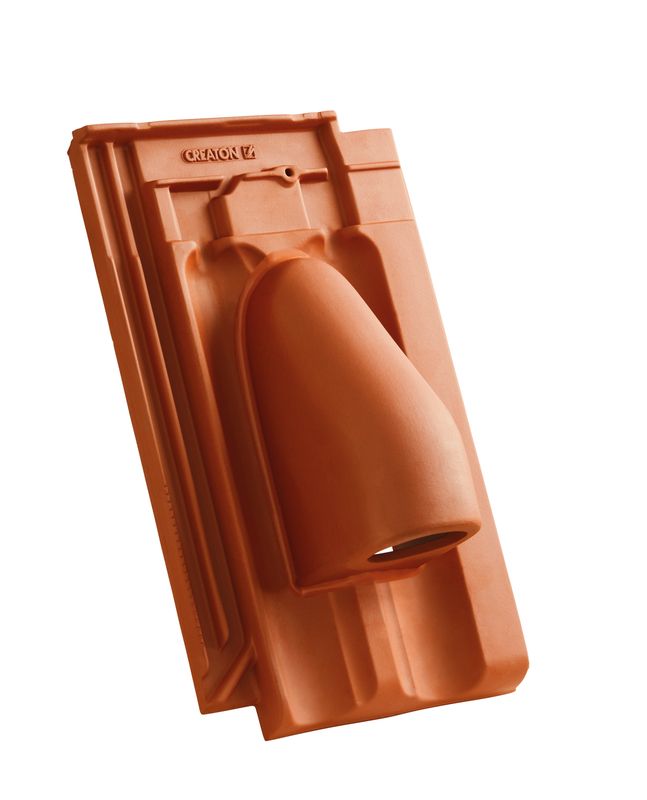

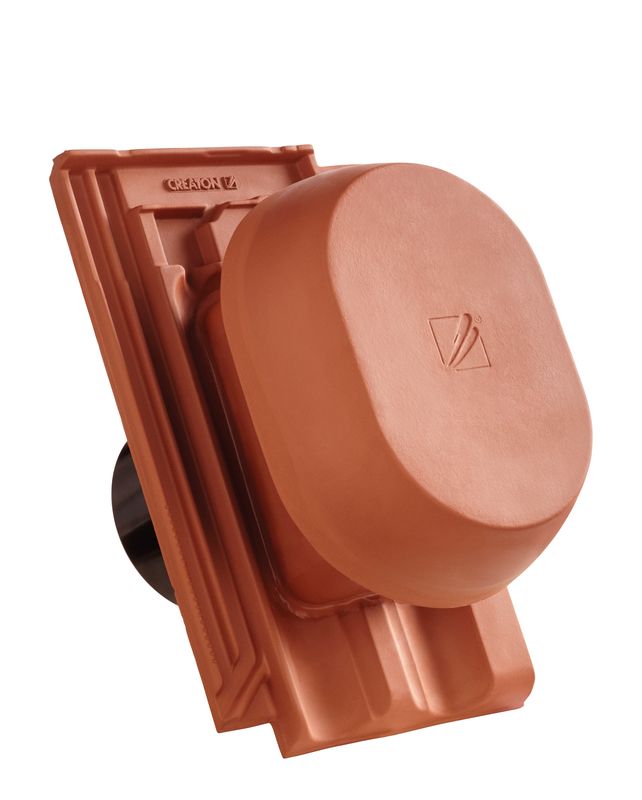

RAT HÖN SIGNUM Tubo di sfiato in ceramica DN 110 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

RAT HÖN SIGNUM Tubo di sfiato in ceramica DN 125 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

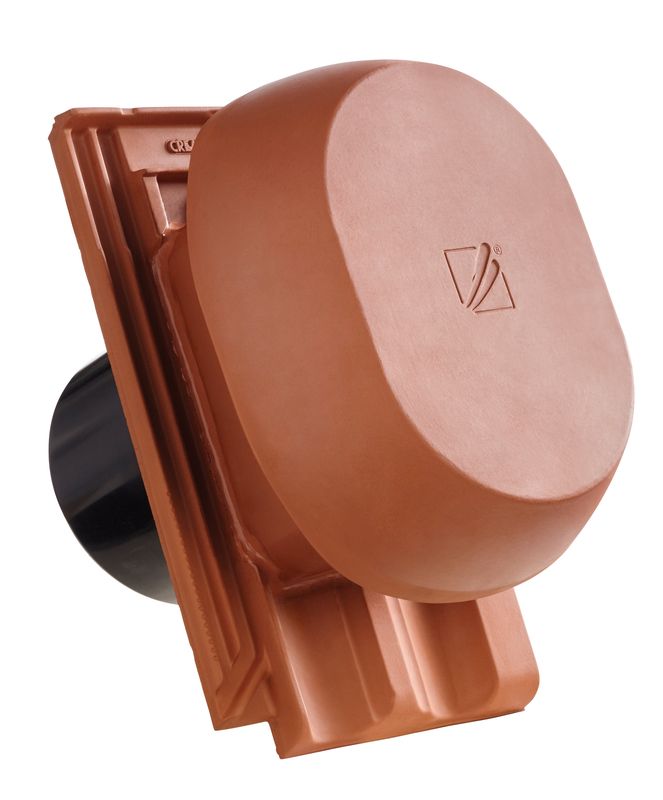

RAT HÖN SIGNUM Scarico della condensa in ceramica DN 160 mm, incl. adattatore di collegamento sottotetto

RAT HÖN SIGNUM scarico della condensa in ceramica DN 200 mm, incl. adattatore collegamento sottotetto

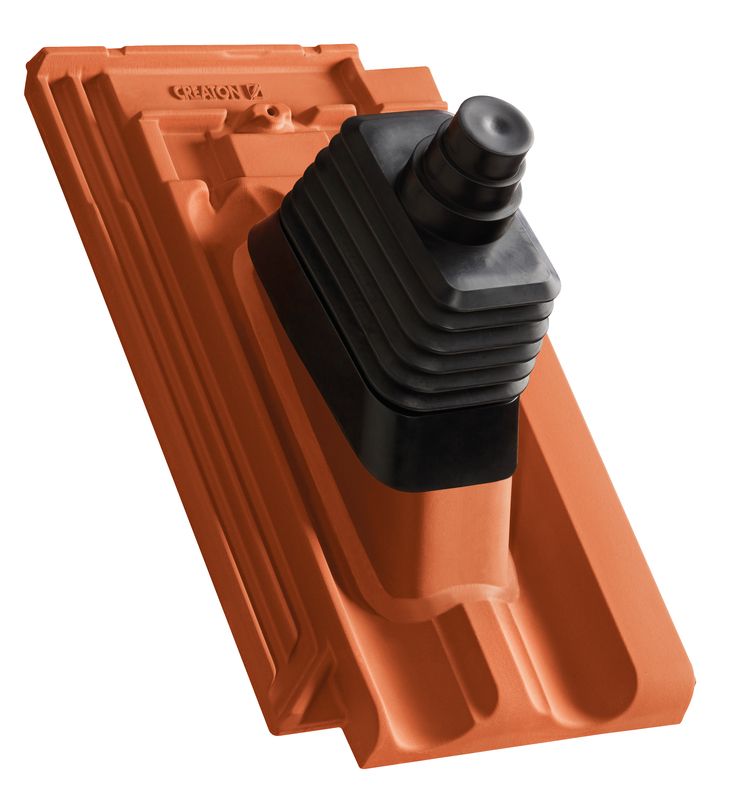

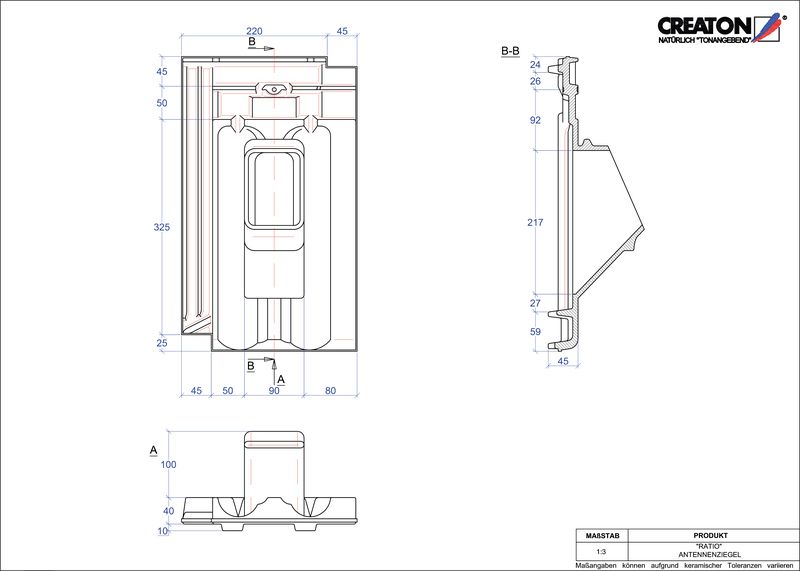

RAT HÖN Uscita antenna

RAT HÖN Tegola uscita tubo solare

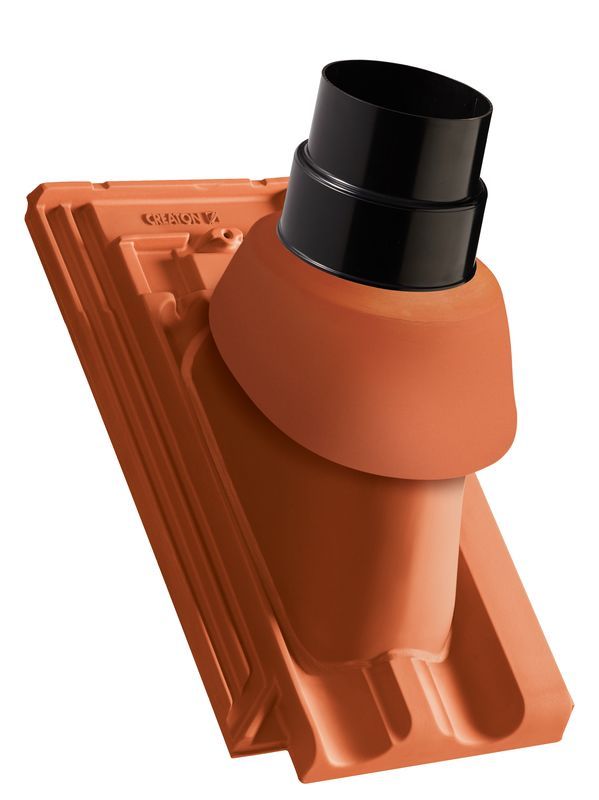

RAT HÖN Uscita termica in ceramica DN 110/125

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 200

Adattatore collegamento sottotetto universale NW 13,5

Adattatore collegamento sottotetto universale diam. nominale 20

Tubo flessibile universale DN 150/160

Assortimento per protezione antineve, accesso al tetto e montaggio elementi solari in metallo

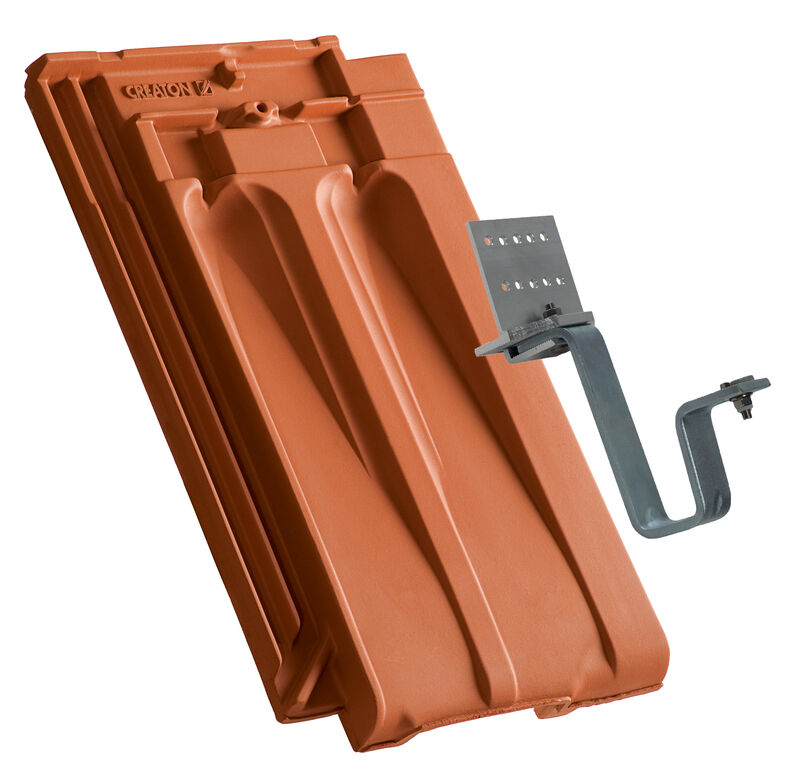

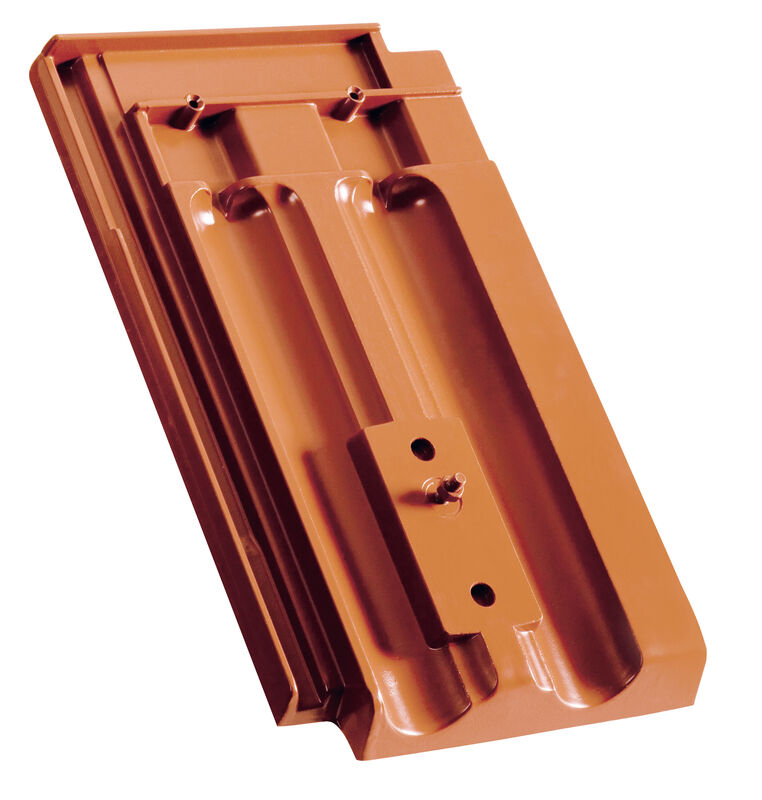

RAT HÖN Elemento di base in alluminio

Supporto per elemento solare GRUEL standard (argilla)

RAT Fissaggio per sistema solare per montaggio su assi

Singolo gradino

Griglia corta

Griglia lunga

Supporto legno tondo

Supporto per tubo fermaneve

Tubo fermaneve Ø 40 mm, lunghezza 3 m

Coperchio terminale tubo fermaneve universale

Scala tetto

Supporto scala tetto

Supporto legno tondo

MAG Gancio fermaneve

Griglia gradino alluminio 150 x 25 cm

Griglia fermaneve piena 1,50 m

Manicotto di collegamento per tubo fermaneve Ø 40 mm

Assortimento per dettagli tetto e fissaggio antivento

RAT HÖN Tegola in vetro (acrilica)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 30/50 (VIV, RAT HÖN, RAT DOR)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/50 (OPT, DOM, HAR, RUS, GAL, CAN, VIS)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 30/50 (VIV, RAT HÖN, RAT DOR)

Grappa di colmo in alluminio PDZ (Grappa di fissaggio di testata universale)

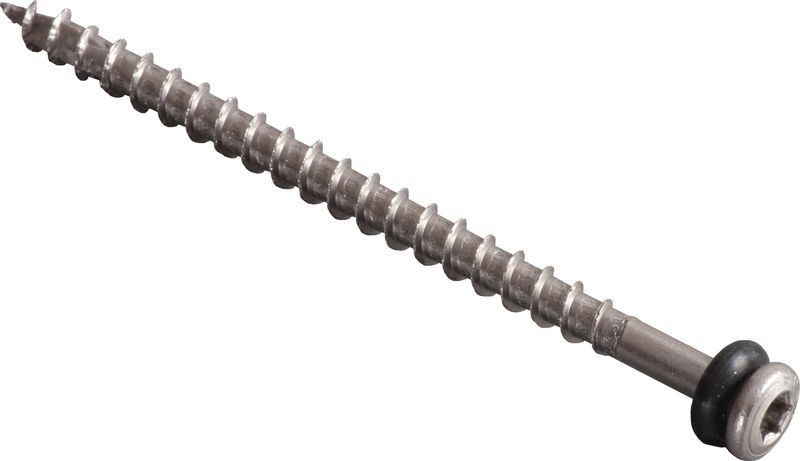

Vite in acciaio inox con tenuta lunghezza da 70

Grappa di displuvio e di conversa 13-17 mm

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Pettine di ventilazione per grondaie altezza pettine 55 mm

Pettine di ventilazione per grondaie

Lucernario 45 x 55 cm in metallo con vetro di sicurezza temprato

Lucernario a isolamento termico 55 x 78 cm

Pilone del satellitare e dell'antenna zincato o rivestito colorato

Colore a verniciatura acrilica 250 ml

Grappa antitempesta zinco-alluminio grappa di fissaggio tipo N4 (DOM, CAN, ELE, HER, RAT, RUS, VIS)

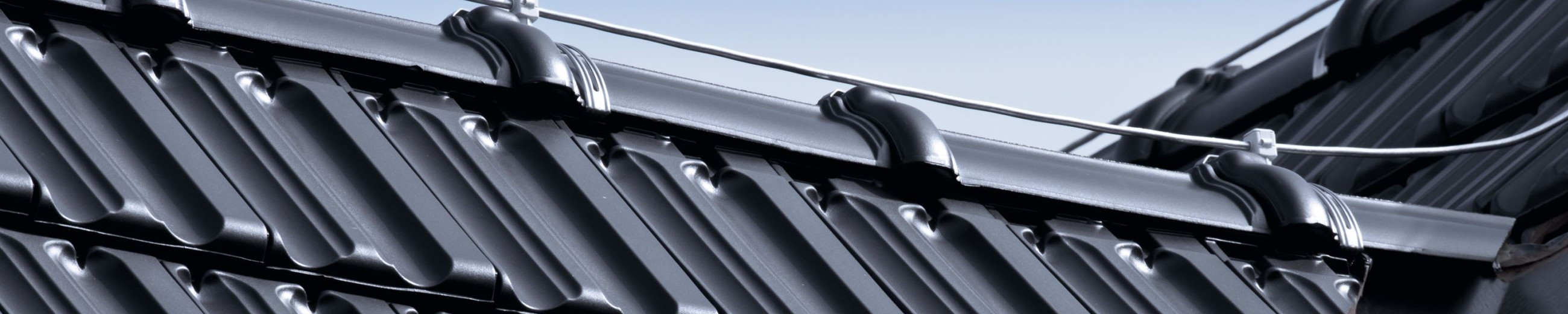

Assortimento tegole di colmo e di displuvio

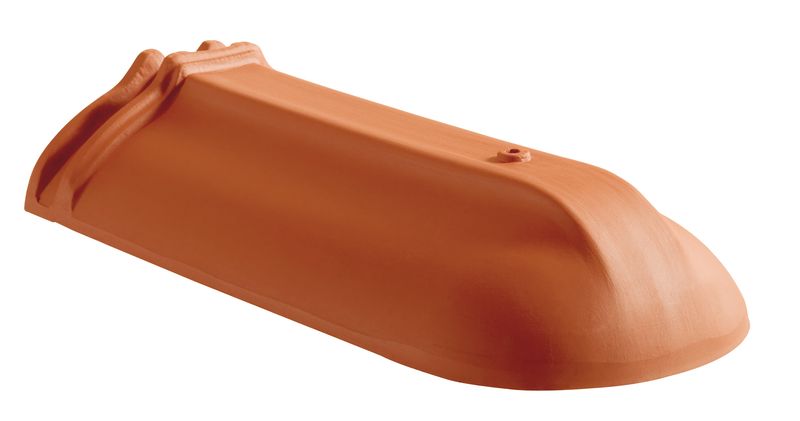

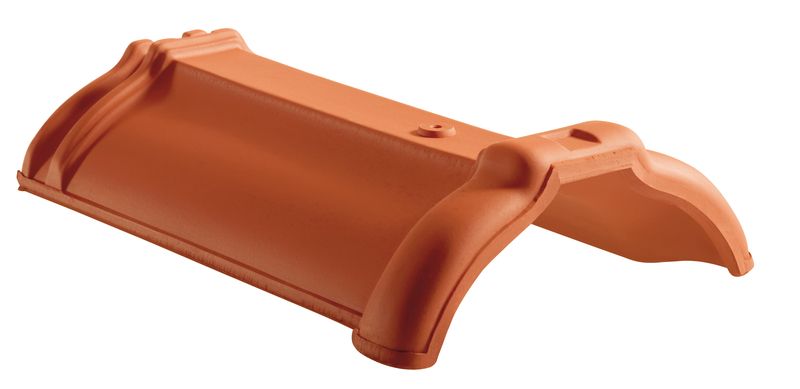

Tegola di colmo PH HÖN (argilla)

Piastra iniziale e terminale di colmo a conchiglia PH HÖN (argilla)

Colmo iniziale in ceramica PH HÖN (argilla)

Colmo iniziale in ceramica con estremità tonda PH HÖN (argilla)

Grappa di colmo alluminio PH HÖN

FIRSTFIX Grappa di colmo in acciaio inox PH HÖN

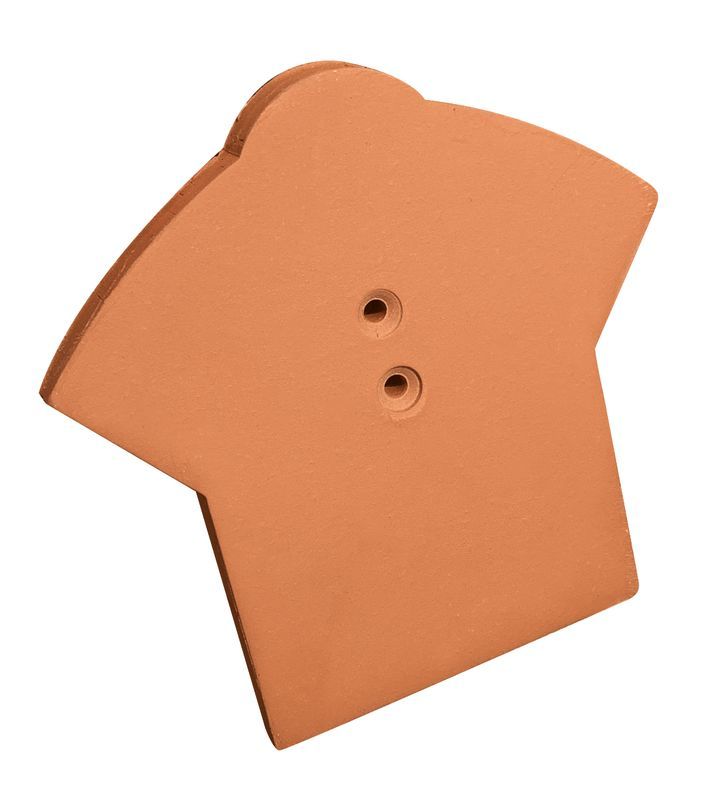

Piastra iniziale e terminale di colmo in ceramica PH HÖN (argilla)

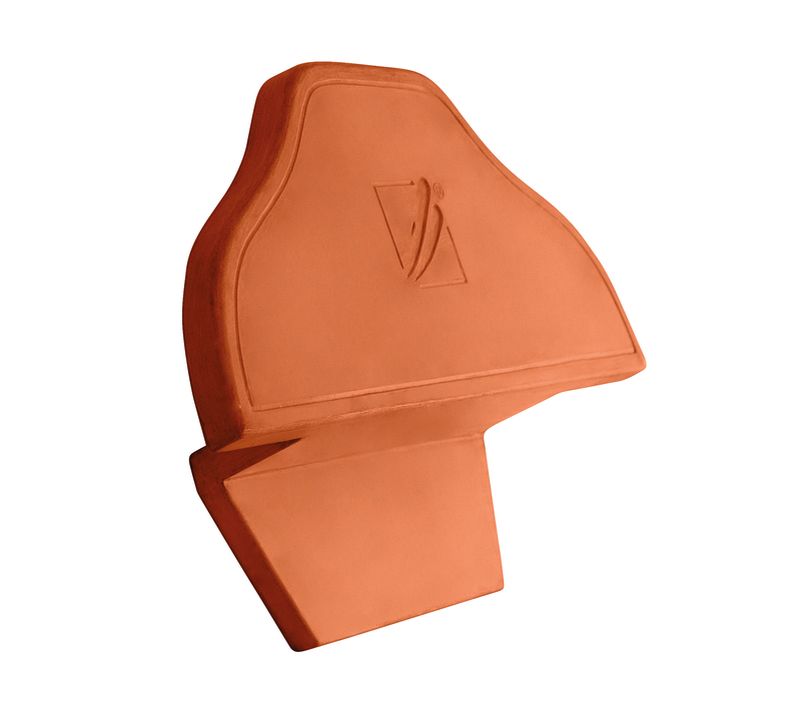

Piastra iniziale e terminale di funzione in ceramica tipo 1 PH HÖN (argilla)

FIRSTFIX Filo grappa di colmo universale

FIRSTFIX Set graffe di bloccaggio universali

Rotolo di colmo/displuvio 220 (CREAROLL ALU)

Rotolo di colmo/displuvio 300 (CREAROLL ALU)

Rotolo di colmo/displuvio 220 (CREAROLL PP)

Rotolo di colmo/displuvio 310 (CREAROLL PP)

Rotolo di colmo/displuvio 390 (CREAROLL PP)

Colmo (a tre vie) triassiale tipo W2 HÖN (argilla)

Colmo (a tre vie) quadriassiale tipo W2 HÖN (argilla)

Download

Brochure e documenti
Prospetto del prodotto Farbvergleich-RAL
Prospetto del prodotto CREAFLEX-PIB-2020
Prospetto del prodotto Flyer-Universal-Anschlussband-Aluminium-2018-08-DE
Scheda tecnica prodotto Musterschreiben-CREATON-UDB-DE
Prospetto del prodotto Zusatzgarantie-6aus10-02-2021
Prospetto del prodotto Checkliste-Zusatzgarantie-6aus10-TDZ-02-2021
Prospetto del prodotto CREAFLEX-ALU-BASIC-02-2021
Modulo d'ordine prodotto Erhebungsbogen-Schneefangberechnung-DE
Modulo d'ordine prodotto Erhebungsbogen-Windsogberechnung-DE
Modulo d'ordine prodotto Erhebungsbogen-Knickziegel
Modulo d'ordine prodotto Erhebungsbogen-Mansardziegel
Modulo d'ordine prodotto Erhebungsbogen-Pultziegel
Prospetto del prodotto CREAROLL-PP-2022
Prospetto del prodotto Gesamtprospekt-TDZ-03-2022-IT
Spiegazione dei servizi prodotto Standard-Dachziegel-und-Zubehoerziegel
Prospetto del prodotto Angebotsbeileger-Dachdurchdringungen-09-2022
Prospetto del prodotto Falz-Firstfix-05-2023
Prospetto del prodotto Solarhalter-05-2023
Prospetto del prodotto Ueberlegene-Technik-07-2023
Prospetto del prodotto Dachplaner-04-2024-DE

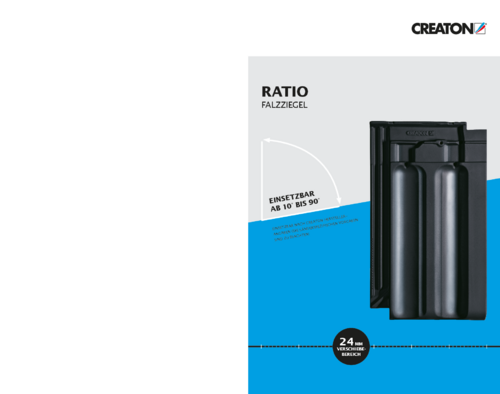

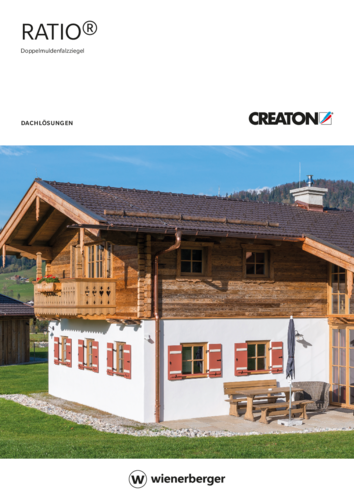

Prospetto del prodotto RATIO-04-2024
Prospetto del prodotto Broschuere-Solarwelt-private-Bauherren-und-Planer-08-2024
Prospetto del prodotto Gesamtprospekt-TDZ-08-2024-DE
Prospetto del prodotto Broschuere-Solarwelt-Verarbeiter-und-Handel-08-2024
CAD
Prodotto file CAD RATIO Antenna ANTENNE
pdf | 63 kB
dwg | 108 kB
jpeg | 41 kB

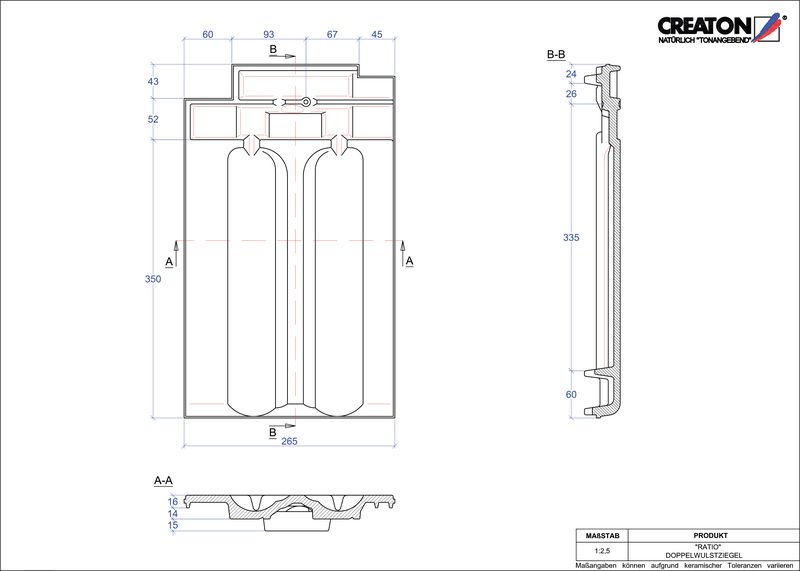

Prodotto file CAD RATIO Tegola a doppia onda DWZ
pdf | 61 kB
dwg | 99 kB
jpeg | 40 kB

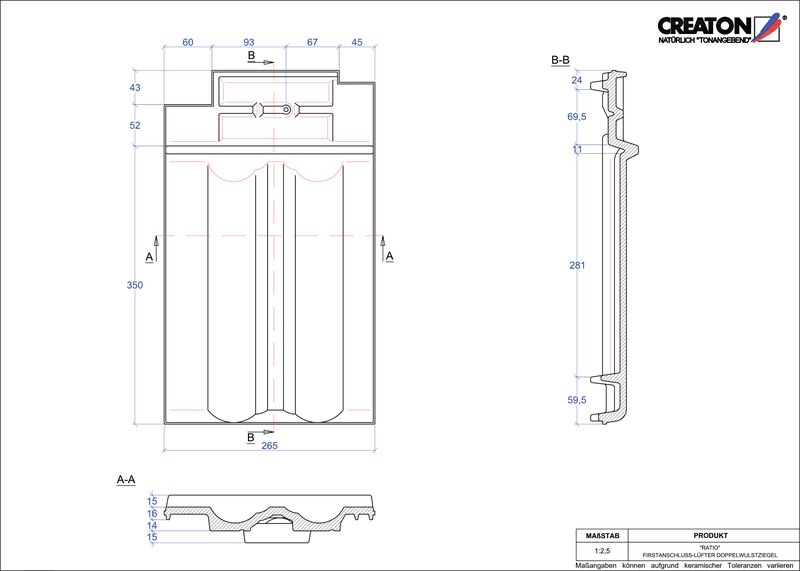

Prodotto file CAD RATIO Esalatore raccordo colmo tegola a doppia onda FALDWZ
pdf | 65 kB
dwg | 99 kB
jpeg | 40 kB

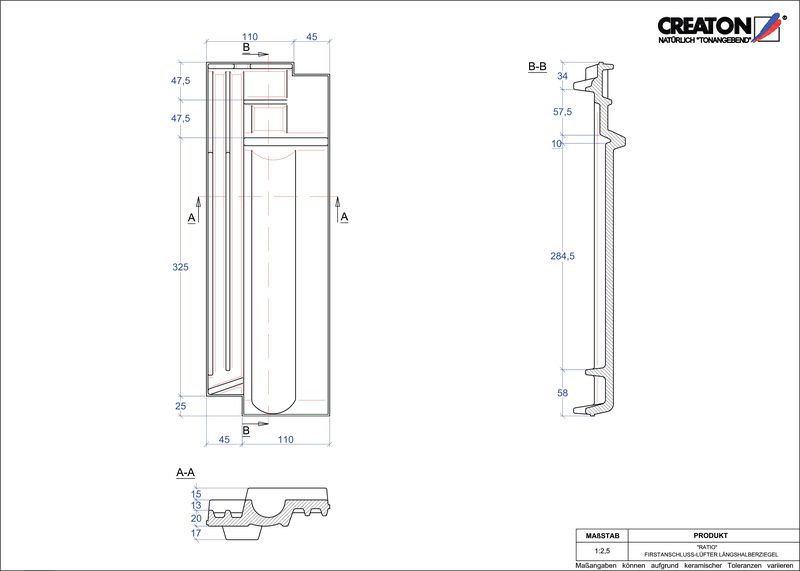

Prodotto file CAD RATIO Esalatore raccordo colmo mezza tegola FALLH
pdf | 63 kB
dwg | 98 kB
jpeg | 37 kB
Prodotto file CAD RATIO Esalatore raccordo colmo gronda di frontespizio sinistra FALOGL
pdf | 60 kB
dwg | 95 kB
jpeg | 40 kB

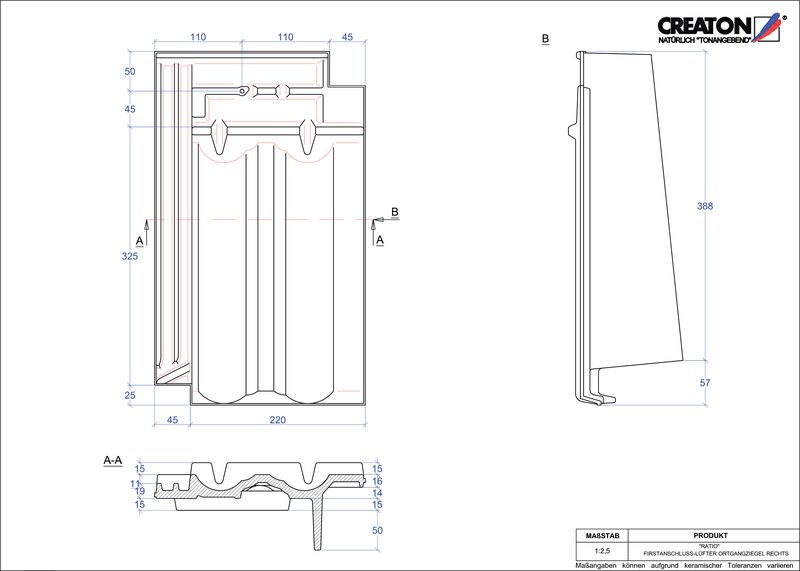

Prodotto file CAD RATIO Esalatore raccordo colmo gronda di frontespizio destra FALOGR
pdf | 64 kB
dwg | 102 kB
jpeg | 42 kB
Prodotto file CAD RATIO Tegola raccordo colmo-aeratore FALZ
pdf | 64 kB
dwg | 101 kB
jpeg | 42 kB
Prodotto file CAD RATIO Superficie FLA
pdf | 72 kB
dwg | 130 kB
jpeg | 56 kB

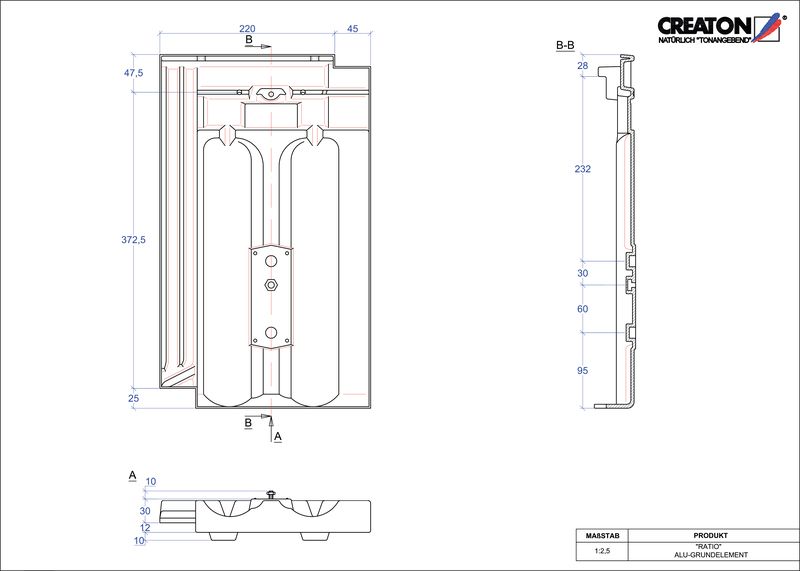

Prodotto file CAD RATIO Alluminio base GRUNDALU
pdf | 50 kB
dwg | 104 kB
jpeg | 41 kB

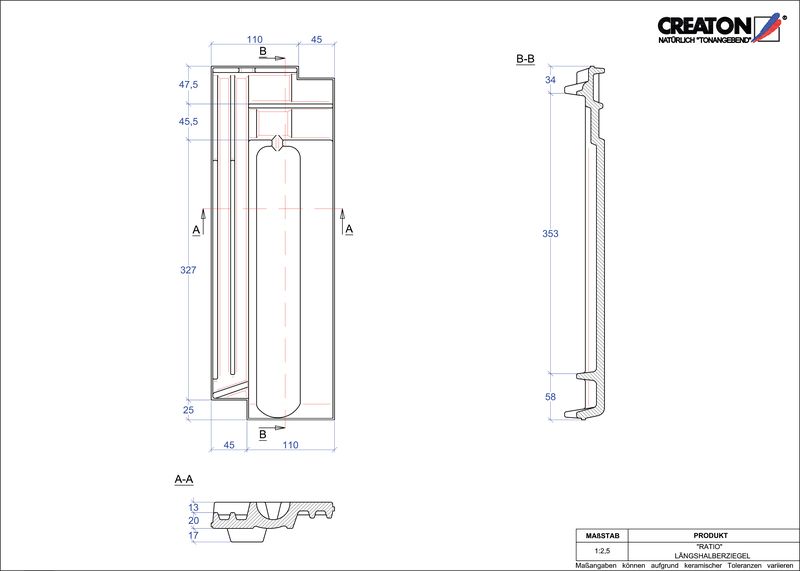

Prodotto file CAD RATIO Mezza tegola LH
pdf | 57 kB
dwg | 95 kB
jpeg | 36 kB

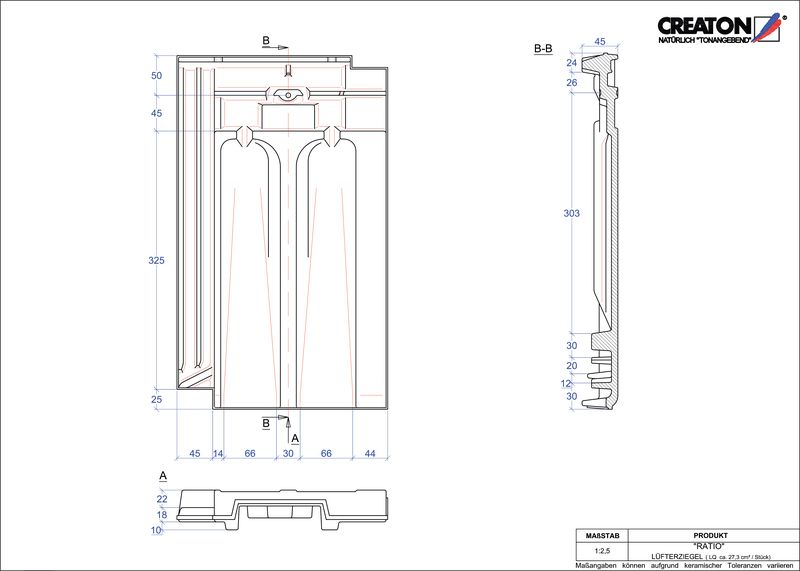

Prodotto file CAD RATIO Tegola aeratore LUEFTZ
pdf | 67 kB
dwg | 107 kB
jpeg | 42 kB

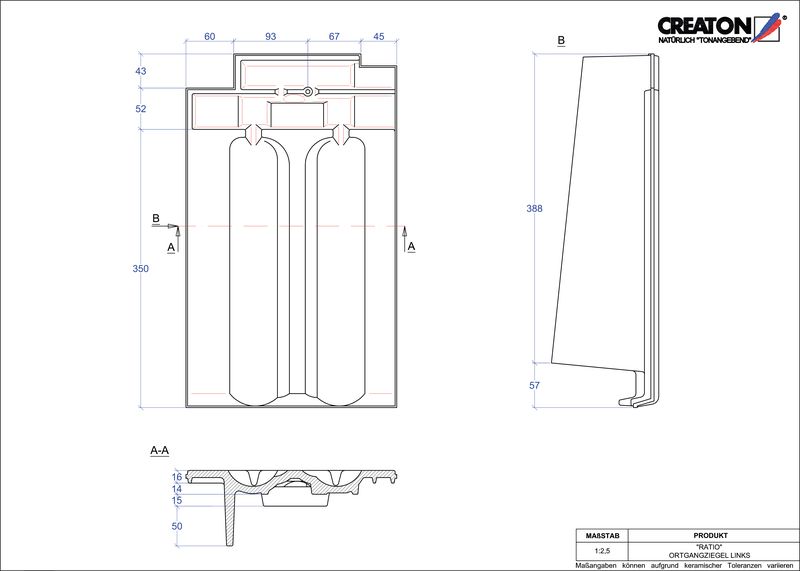

Prodotto file CAD RATIO Gronda di frontespizio sinistra OGL
pdf | 57 kB
dwg | 93 kB
jpeg | 38 kB

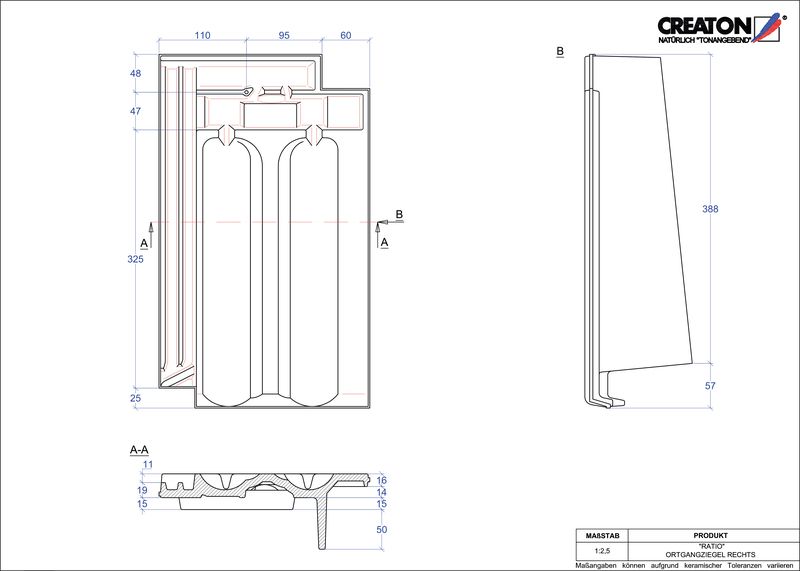

Prodotto file CAD RATIO Gronda di frontespizio destra OGR
pdf | 59 kB
dwg | 98 kB
jpeg | 42 kB

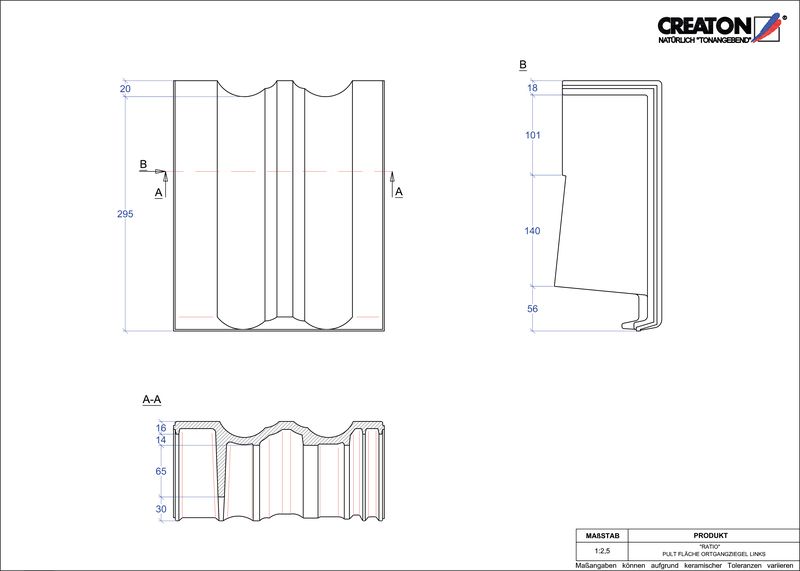

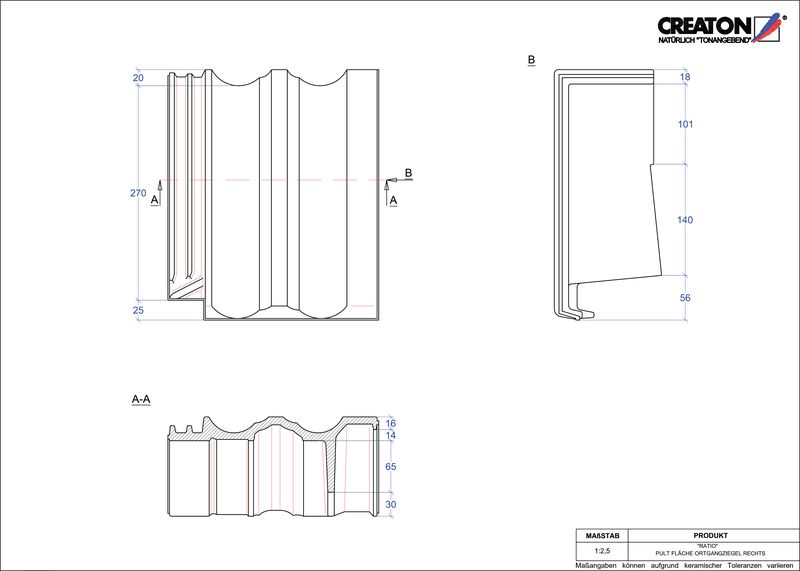

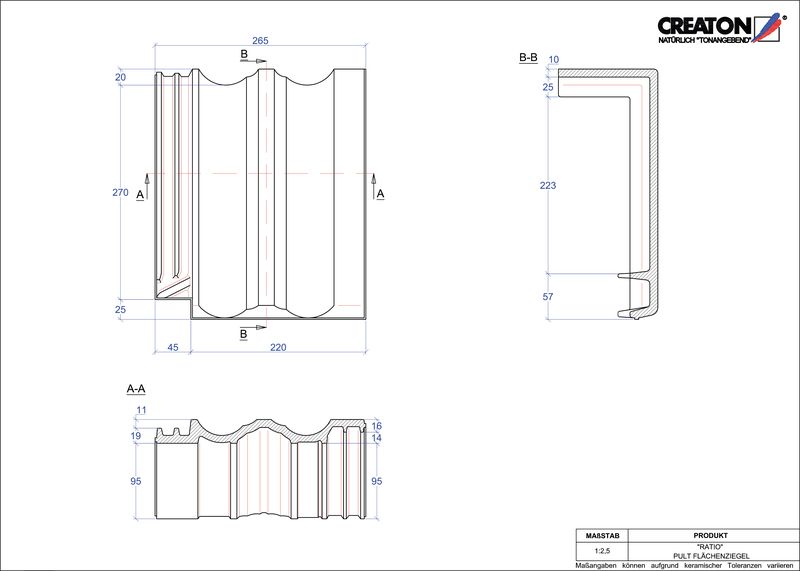

Prodotto file CAD RATIO Tegola di testata superficie PULTFLA
pdf | 59 kB
dwg | 95 kB
jpeg | 39 kB
Prodotto file CAD RATIO Tegola di testata gronda di frontespizio sinistra PULTOGL
pdf | 53 kB
dwg | 86 kB
jpeg | 35 kB
Prodotto file CAD RATIO Tegola di testata gronda di frontespizio destra PULTOGR
pdf | 55 kB
dwg | 88 kB
jpeg | 37 kB

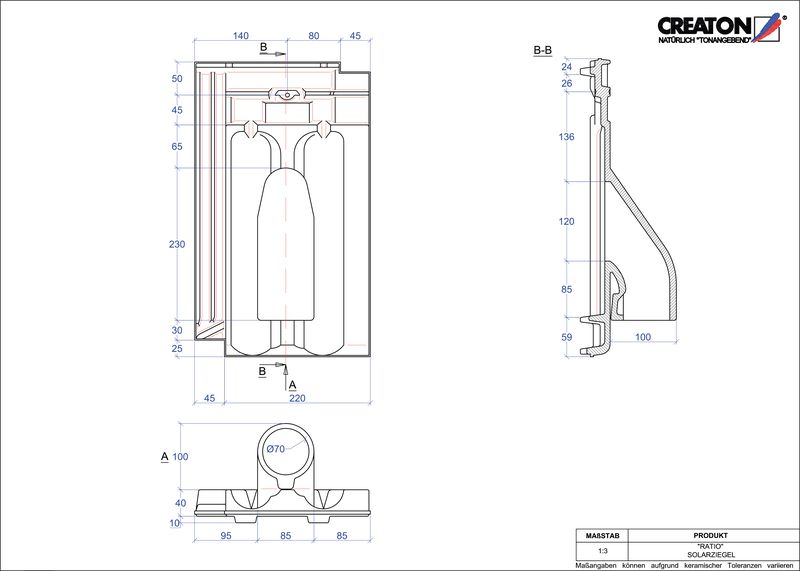

Prodotto file CAD RATIO Solar SOLAR
pdf | 71 kB
dwg | 111 kB
jpeg | 42 kB

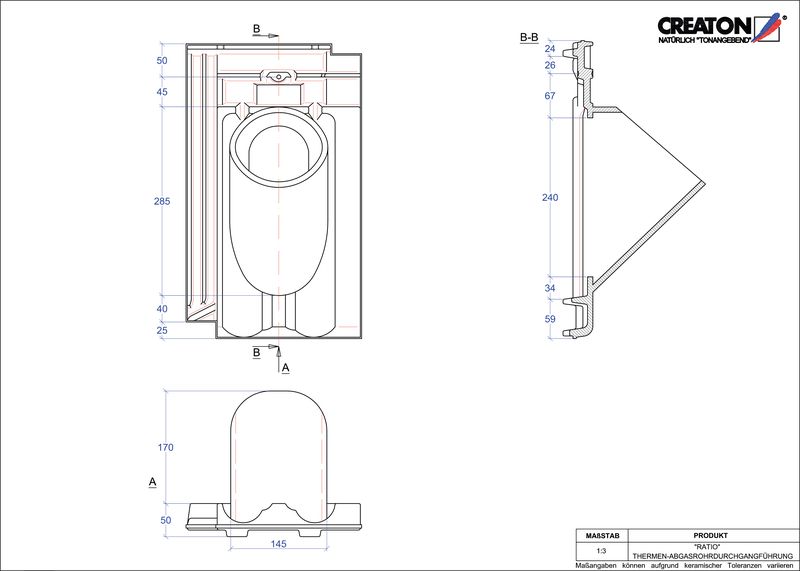

Prodotto file CAD RATIO Therme THERME
pdf | 63 kB
dwg | 100 kB
jpeg | 40 kB
Prodotto file CAD Assortimento accessori COLMO FIRST-PHP
pdf | 232 kB
dwg | 229 kB
jpeg | 61 kB
# ZUB_SIG100_SIGNUM100
pdf | 521 kB
dwg | 180 kB
jpeg | 53 kB
# ZUB_SIG125_SIGNUM125
pdf | 550 kB
dwg | 188 kB
jpeg | 55 kB

RATIO HÖN

Dati tecnici

Disegni tecnici

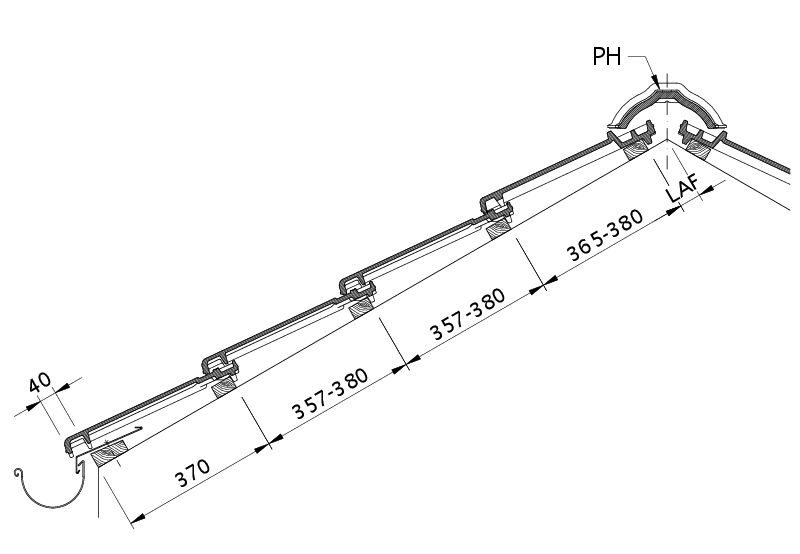

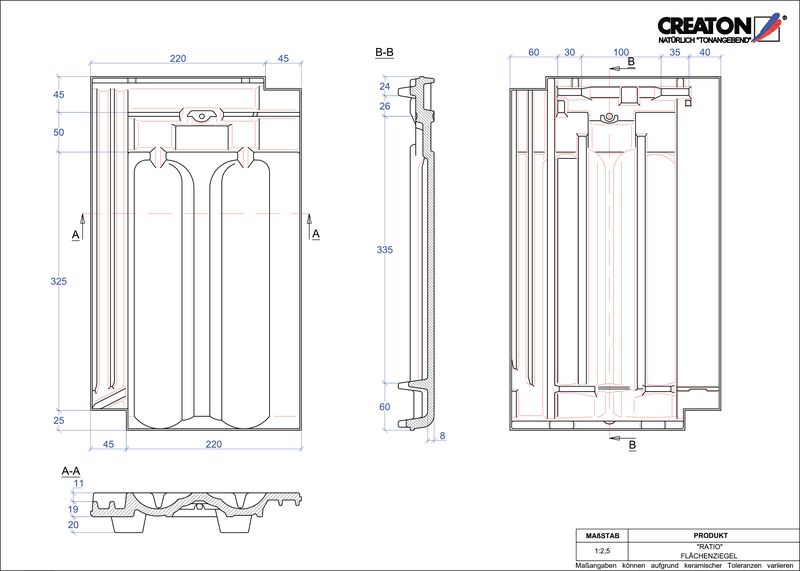

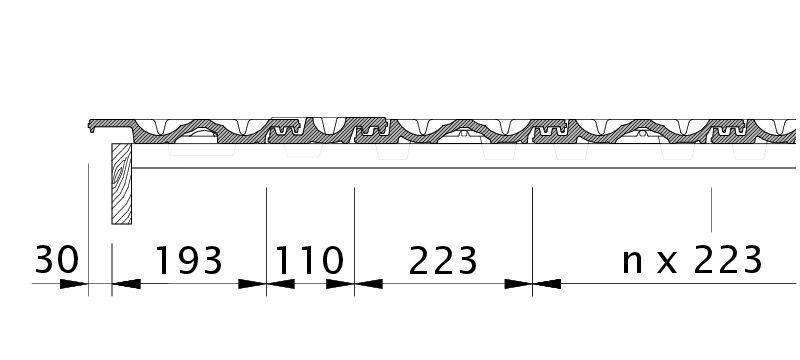

Disegno RATIO sezione trasversale tetto DQF

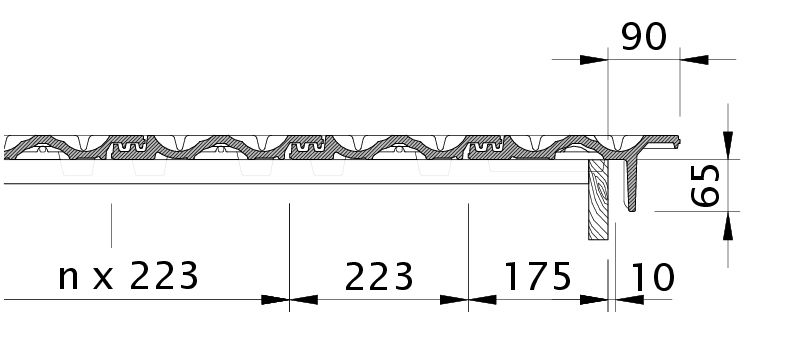

Disegno RATIO tegola laterale sinistra con tavola per gronda di frontespizio OBL

Disegno RATIO tegola laterale destra con tavola per gronda di frontespizio OBR

Disegno RATIO gronda di frontespizio sinistra con lamiera laterale e doppia onda ODL

Disegno RATIO gronda di frontespizio destra con lamiera laterale e tegola OFR

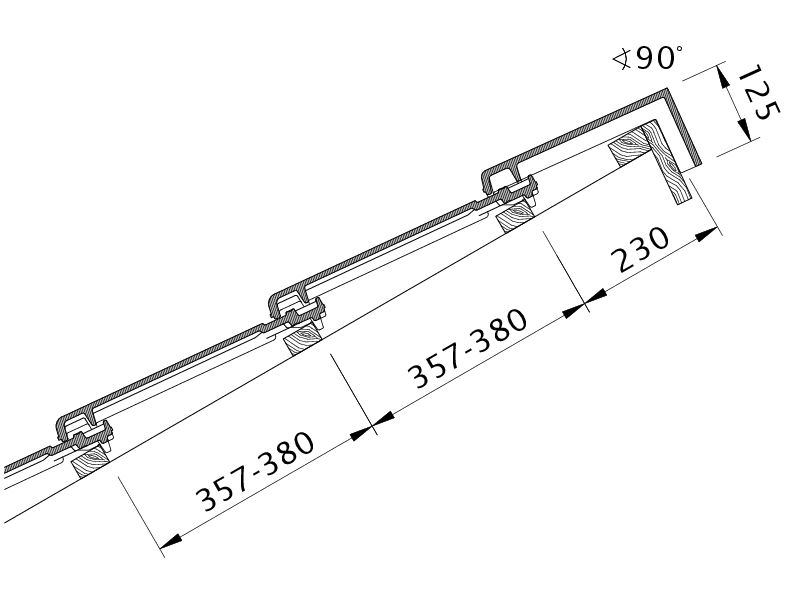

Disegno RATIO modello di tetto a una falda PDA

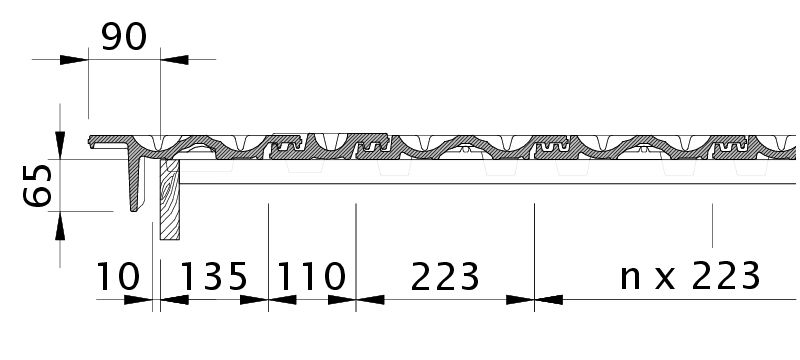

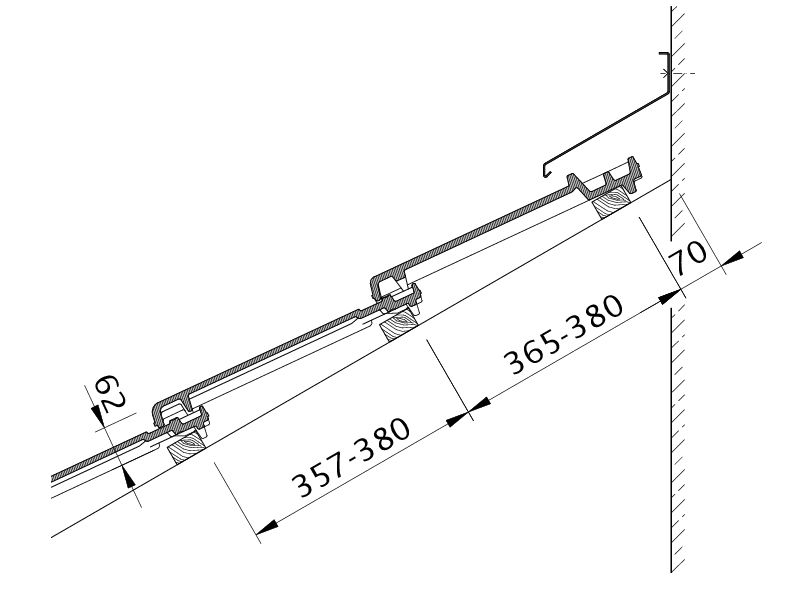

Disegno RATIO raccordo superiore con INCASTRO WMF

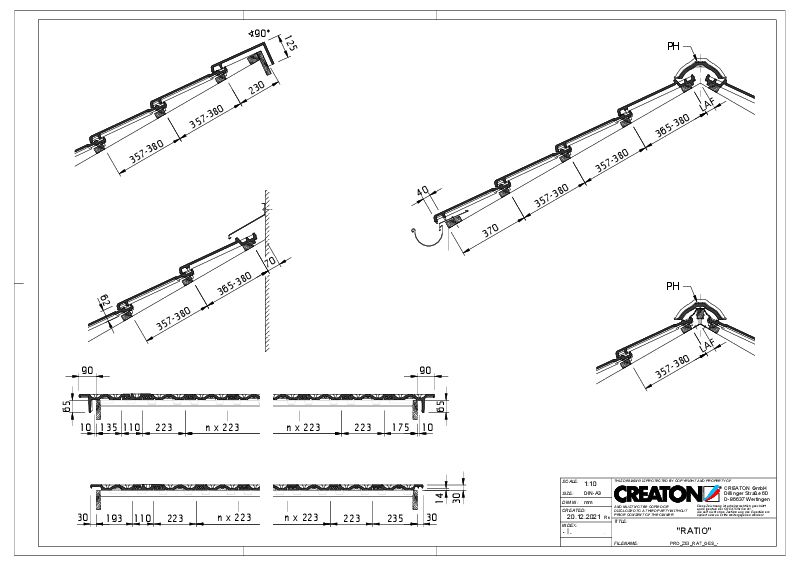

Drawing RATIO general view GES

Drawing RATIO distance from batten to ridge intersection point, ridge batten spacing LAF

Applicazioni

Informazioni tecniche

LAF/FLA valori

Riferimenti

Assortimento accessori

Assortimento per aerazioni tetto ed ingressi nel tetto

Assortimento per protezione antineve, accesso al tetto e montaggio elementi solari in metallo

Assortimento per dettagli tetto e fissaggio antivento

Assortimento tegole di colmo e di displuvio

Download

Brochure e documenti

CAD

Prodotto file CAD RATIO Antenna ANTENNE

Prodotto file CAD RATIO Tegola a doppia onda DWZ

Prodotto file CAD RATIO Esalatore raccordo colmo tegola a doppia onda FALDWZ

Prodotto file CAD RATIO Esalatore raccordo colmo mezza tegola FALLH

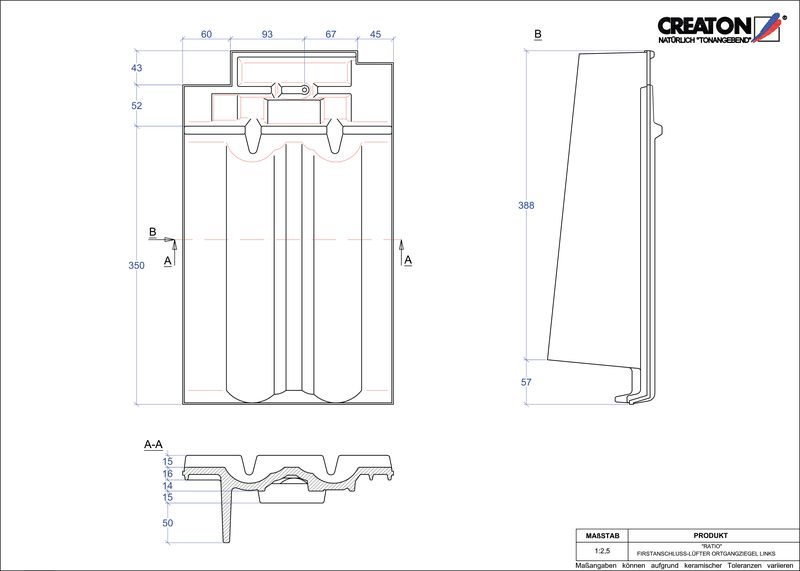

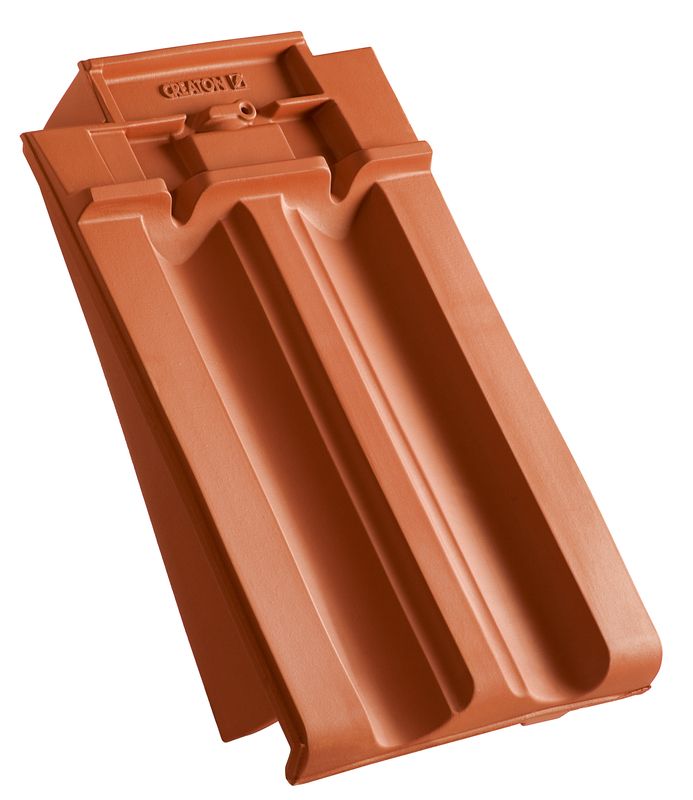

Prodotto file CAD RATIO Esalatore raccordo colmo gronda di frontespizio sinistra FALOGL

Prodotto file CAD RATIO Esalatore raccordo colmo gronda di frontespizio destra FALOGR

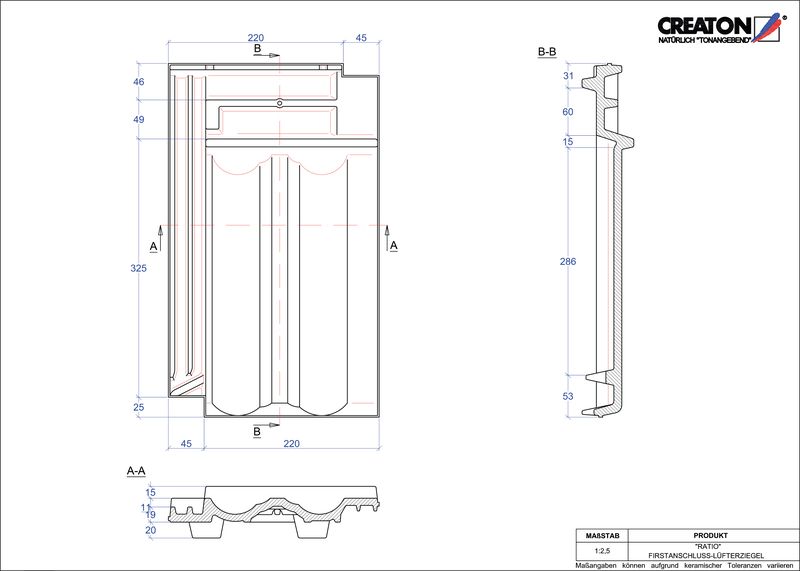

Prodotto file CAD RATIO Tegola raccordo colmo-aeratore FALZ

Prodotto file CAD RATIO Superficie FLA

Prodotto file CAD RATIO Alluminio base GRUNDALU

Prodotto file CAD RATIO Mezza tegola LH

Prodotto file CAD RATIO Tegola aeratore LUEFTZ

Prodotto file CAD RATIO Gronda di frontespizio sinistra OGL

Prodotto file CAD RATIO Gronda di frontespizio destra OGR

Prodotto file CAD RATIO Tegola di testata superficie PULTFLA

Prodotto file CAD RATIO Tegola di testata gronda di frontespizio sinistra PULTOGL

Prodotto file CAD RATIO Tegola di testata gronda di frontespizio destra PULTOGR

Prodotto file CAD RATIO Solar SOLAR

Prodotto file CAD RATIO Therme THERME

Prodotto file CAD Assortimento accessori COLMO FIRST-PHP

# ZUB_SIG100_SIGNUM100

# ZUB_SIG125_SIGNUM125

Social Media
