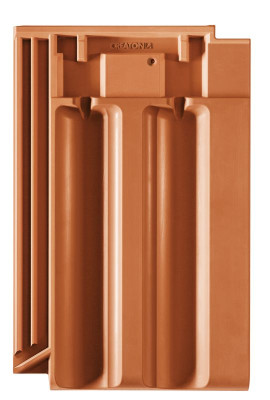

RAPIDO naturrot

RAPIDO

La tegola marsigliese flessibile in formato mega.

  • Modello tradizionale accentuato in formato XXL
  • Grande flessibilità e posa semplificata grazie a un tratto di scorrimento di 44 mm
  • Eccellente rapporto qualità-prezzo di circa 8,1 pezzi/m²
  • Costole di rinforzo assicurano una statica migliore e lo scarico di un'eventuale condensa
  • La "tecnica del labirinto" con cinque nervature laterali accentuate e dalla sagoma particolare, impedisce l'infiltrazione di acqua anche in caso di forte vento.

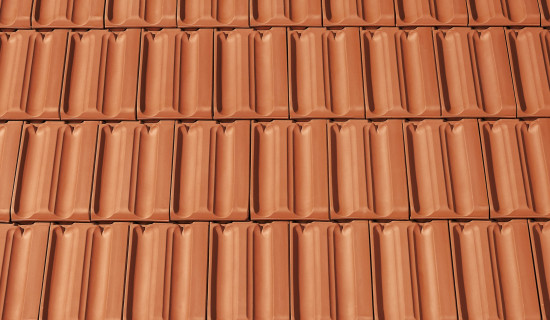

rosso naturale
rosso naturale
NUANCE rosso ingobbiato
NUANCE rosso ingobbiato
NUANCE rosso rame ingobbiato
NUANCE rosso rame ingobbiato
NUANCE rosso vino ingobbiato
NUANCE rosso vino ingobbiato
NUANCE marrone scuro ingobbiato
NUANCE marrone scuro ingobbiato
NUANCE tonalità ardesia ingobbiata
NUANCE tonalità ardesia ingobbiata
NUANCE nero ingobbiato
NUANCE nero ingobbiato
NUANCE nero opaco ingobbiato
NUANCE nero opaco ingobbiato

Dati tecnici

Grandezza (ca.)325 x 502 mm
Larghezza di sovrapposizione min. (ca.)277 mm
Larghezza di sovrapposizione al m (ca.)278 mm
Larghezza di sovrapposizione max. (ca.)280 mm
Lunghezza di sovrapposizione min. (ca.)410 mm
Lunghezza di sovrapposizione al m (ca.)425 mm
Lunghezza di sovrapposizione max. (ca.)440 mm
Fabbisogno di tegole min. (ca.)8.1 pezzi/m²
Fabbisogno di tegole al m. (ca.)8.4 pezzi/m²
Fabbisogno tegole max. (ca.)8.8 pezzi/m²
Peso per pezzo (ca.)5.2 kg/pezzo
Peso al m² (ca.)43.7 kg/m²
Peso per pallet (ca.)899 kg
Pezzi per minipack4 pezzi
Pezzi per pallet168 pezzi

Disegni tecnici

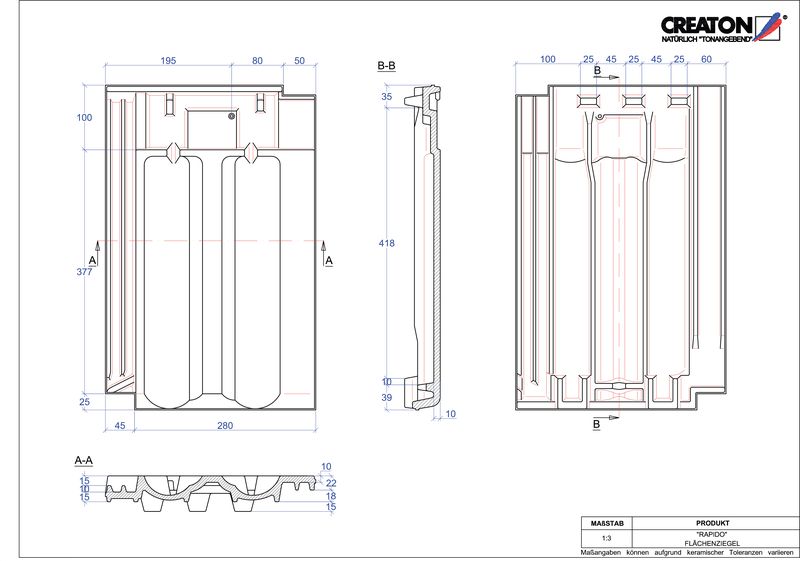

Disegno tutti i modelli LAF-FLA
Disegno tutti i modelli LAF-FLA

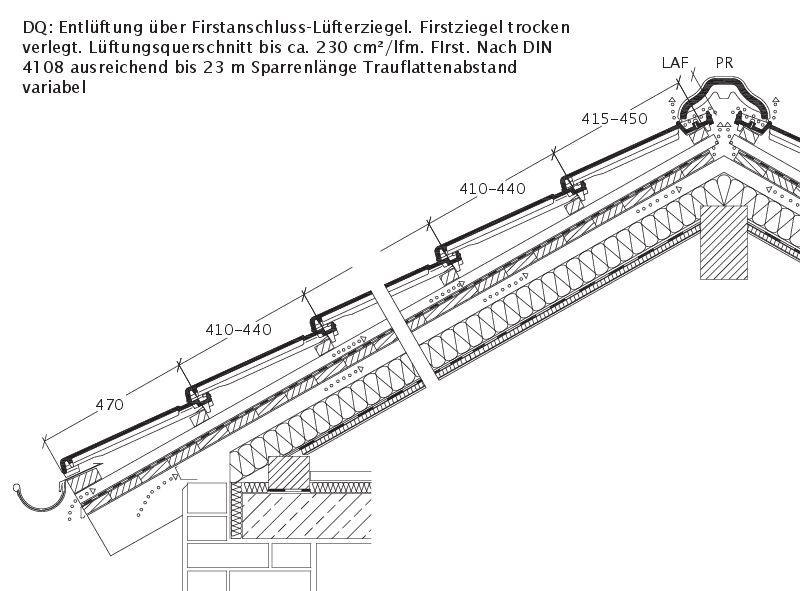

Disegno RAPIDO sezione trasversale tetto DQF
Disegno RAPIDO sezione trasversale tetto DQF

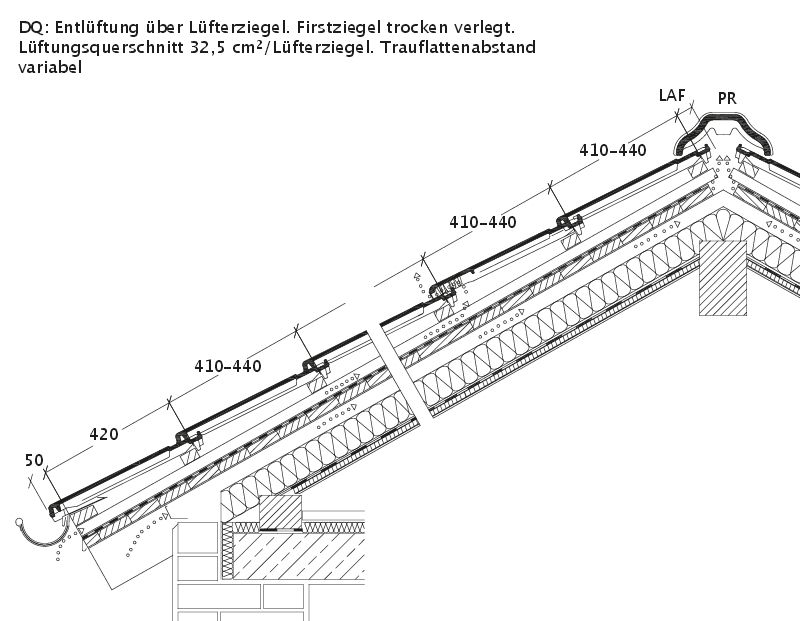

Disegno RAPIDO sezione trasversale tetto con tegola aeratore DQL
Disegno RAPIDO sezione trasversale tetto con tegola aeratore DQL

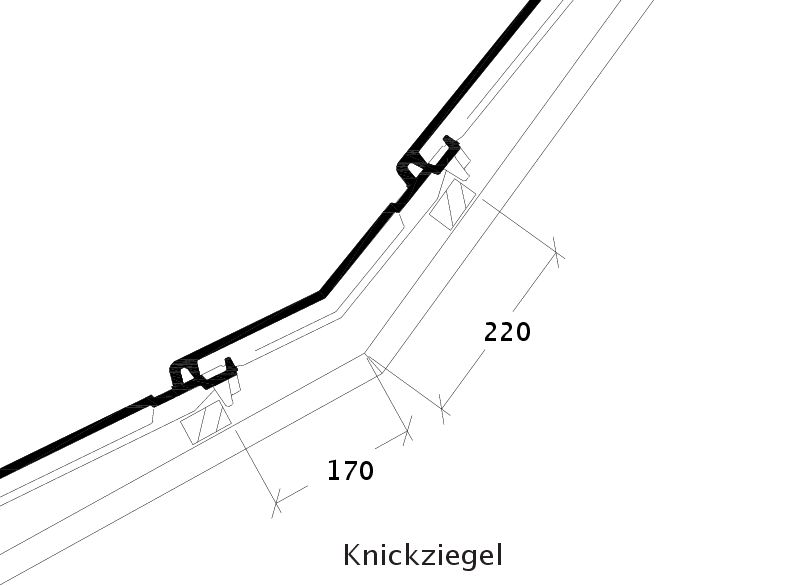

Disegno RAPIDO KNZ
Disegno RAPIDO KNZ

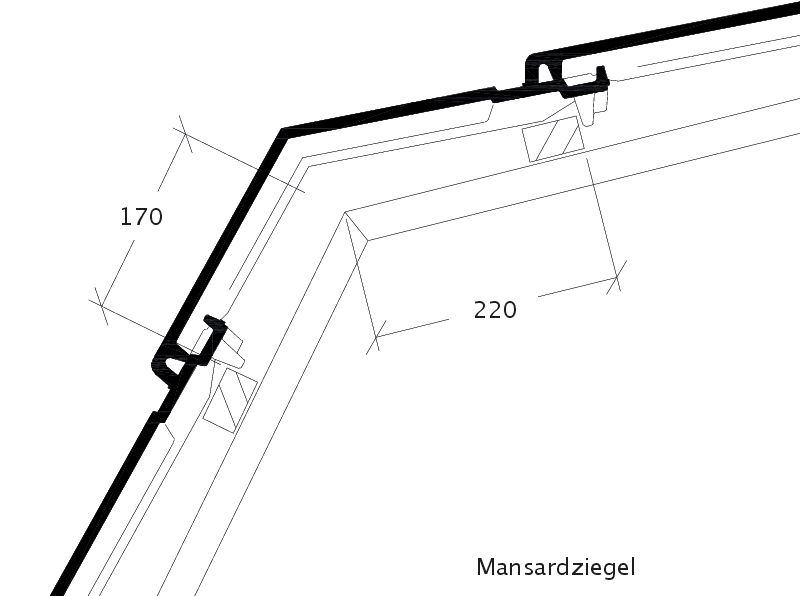

Disegno RAPIDO MAZ
Disegno RAPIDO MAZ

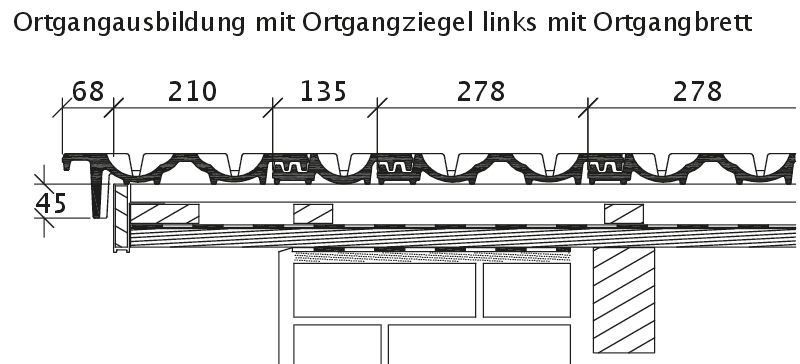

Disegno RAPIDO tegola laterale sinistra con tavola per gronda di frontespizio OBL
Disegno RAPIDO tegola laterale sinistra con tavola per gronda di frontespizio OBL

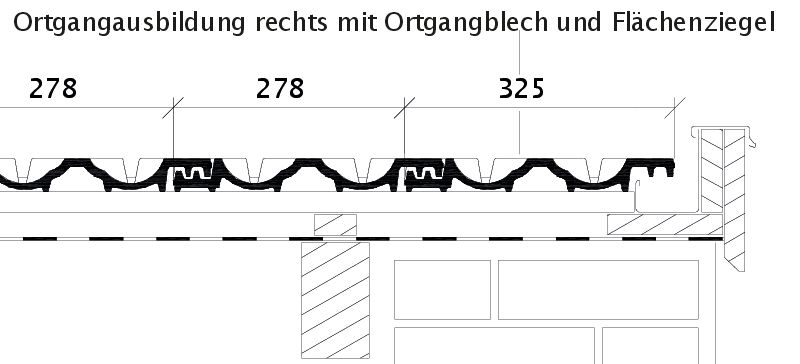

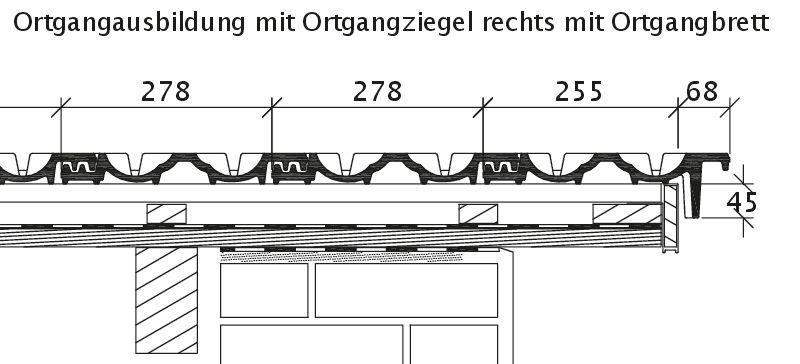

Disegno RAPIDO tegola laterale destra con tavola per gronda di frontespizio OBR
Disegno RAPIDO tegola laterale destra con tavola per gronda di frontespizio OBR
Disegno RAPIDO gronda di frontespizio destra con lamiera laterale e tegola OFR
Disegno RAPIDO gronda di frontespizio destra con lamiera laterale e tegola OFR

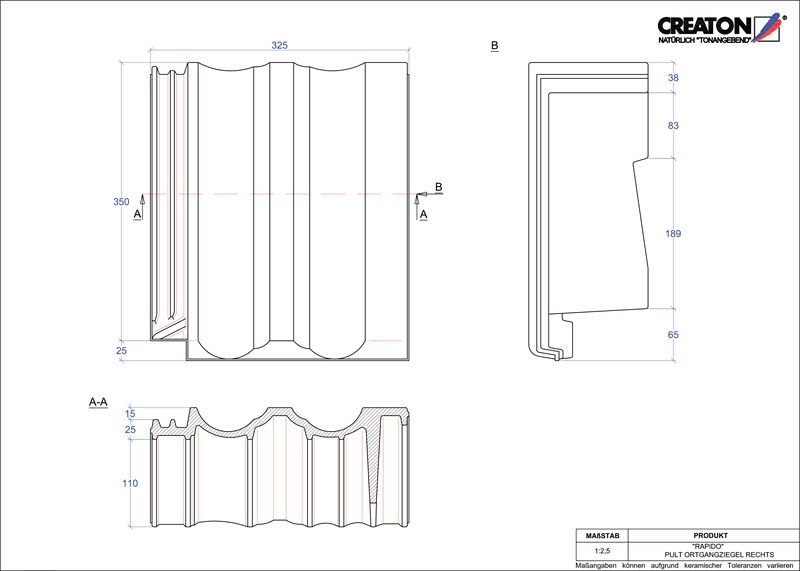

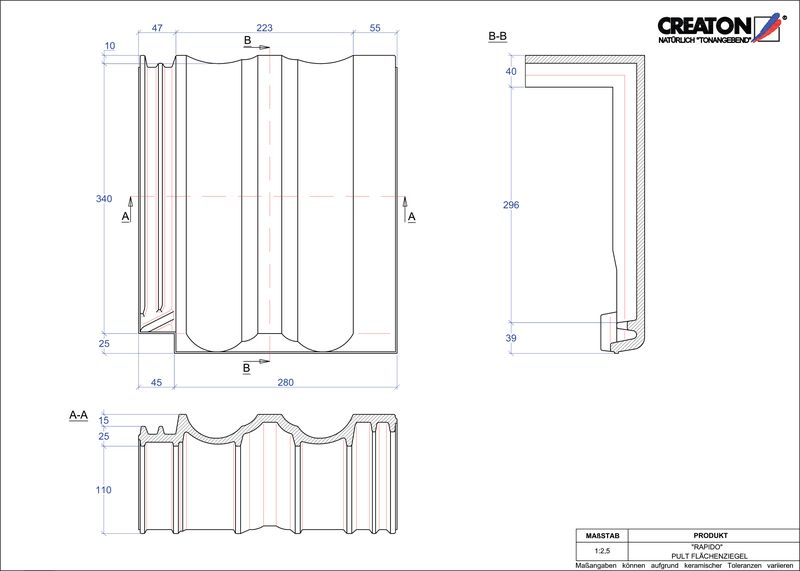

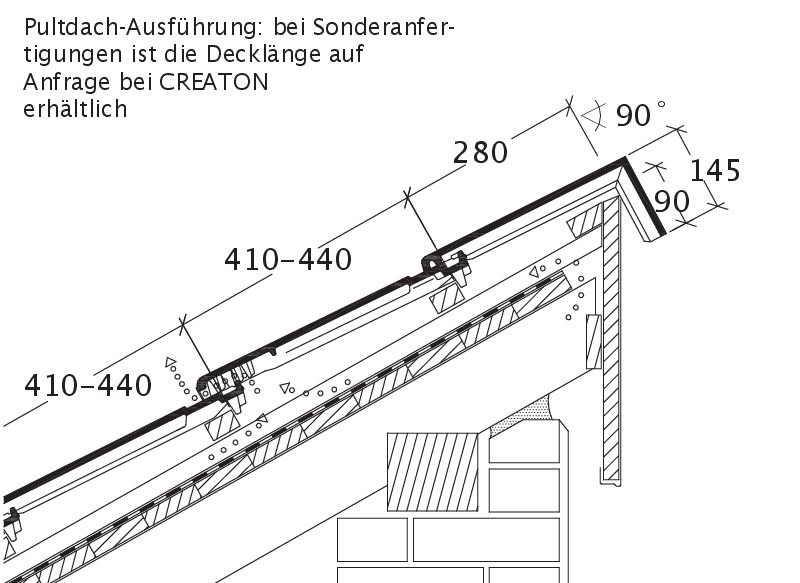

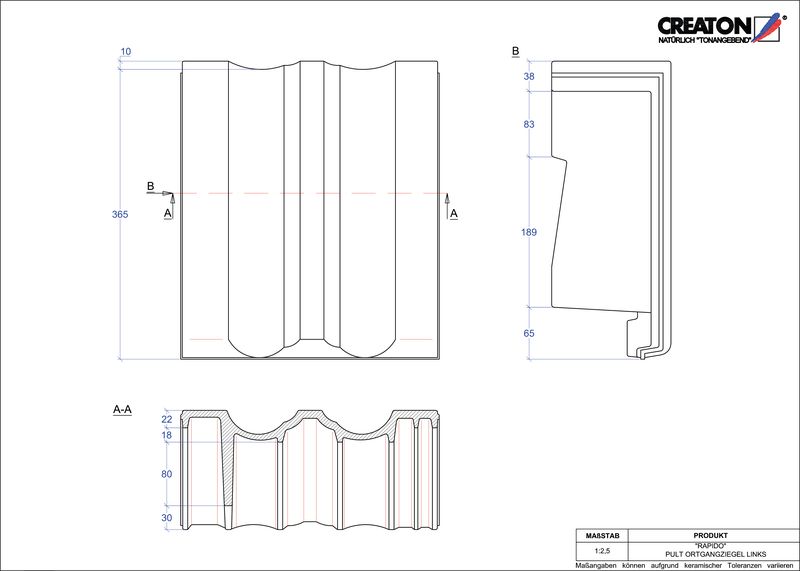

Disegno RAPIDO modello di tetto a una falda PDA
Disegno RAPIDO modello di tetto a una falda PDA

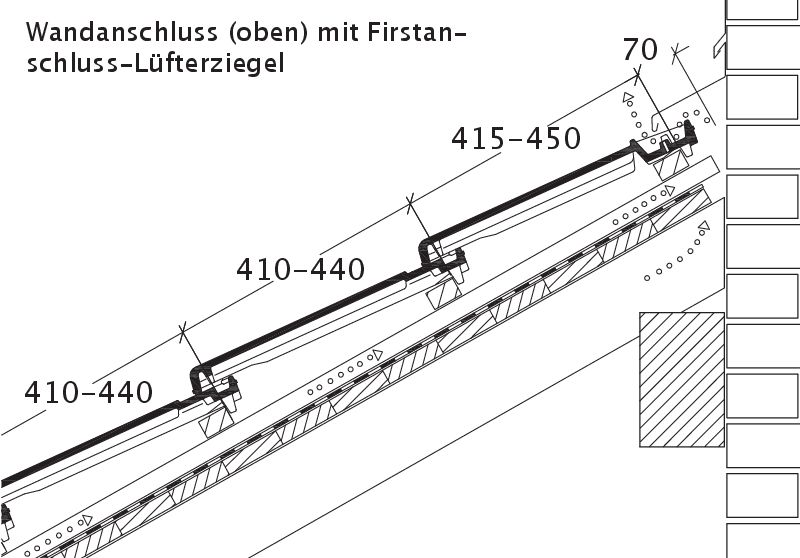

Disegno RAPIDO raccordo superiore con INCASTRO WMF
Disegno RAPIDO raccordo superiore con INCASTRO WMF
Disegno assortimento tegole di colmo e di displuvio PF-Firstziegel
Disegno assortimento tegole di colmo e di displuvio PF-Firstziegel
Disegno assortimento tegole di colmo e di displuvio PF-Firstziegel-Perspektive
Disegno assortimento tegole di colmo e di displuvio PF-Firstziegel-Perspektive
Disegno assortimento tegole di colmo e di displuvio PR-Firstziegel
Disegno assortimento tegole di colmo e di displuvio PR-Firstziegel
Disegno assortimento tegole di colmo e di displuvio PR-Firstziegel-Perspektive
Disegno assortimento tegole di colmo e di displuvio PR-Firstziegel-Perspektive

Applicazioni

Valido per l'Austria
22 °Inclinazione tetto regolare (A)
≥22 °Realizzazione di un sottotetto resistente alla pioggia secondo Önorm, prodotti CREATON possibili: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥20 °Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo Önorm, prodotti CREATON possibili: QUATTRO longlife extra
≥18 °Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo le specifiche del fabbricante CREATON, si prega di rispettare le direttive di installazione separate, prodotti CREATON possibili: QUATTRO longlife extra

Informazioni tecniche

  • Il disegno tecnico rappresentato è solo un esempio di progettazione.
  • In base alle direttive del ZVDH (associazione centrale degli artigiani che si occupano della copertura del tetto) per le tegole laterali, la distanza tra l'incastro della gronda di frontespizio e il filo esterno parete e/o filo esterno rivestimento deve essere di almeno 1 cm.
  • Per l'esecuzione di lavori al tetto valgono i regolamenti e le norme nazionali vigenti. Essi variano da Paese a Paese (ad es. regolamento ZVDH, ÖNORMEN) e devono essere rispettati durante l'esecuzione. Inoltre CREATON prepara dati specifici per l'esecuzione del sottotetto che devono essere rispettati in quanto dati del costruttore. Sono disponibili nel nostro planner del tetto o in www.creaton.de / www.creaton.at..
  • Per le inclinazioni del tetto standard di CREATON, fare riferimento alla lettera tipo.

LAF/FLA valori

Valori LAF-/FLA in mm con INCASTRO per listelli 30x50
Fabbisogno tegola di colmo (ca.)DN10°15°20°25°30°35°40°45°50°55°
PR 2.5 Pezzo/lfmLAF75707065606060606055
PR 2.5 Pezzo/lfmFLA110958575656050353030
Valori LAF-/FLA in mm con INCASTRO per listelli 40x60
Fabbisogno tegola di colmo (ca.)DN10°15°20°25°30°35°40°45°50°55°
PR 2.5 Pezzo/lfmLAF75707060555555504540
PR 2.5 Pezzo/lfmFLA1201059585757060454020
Valori LAF-/FLA in mm con INCASTRO per listelli 50x50
Fabbisogno tegola di colmo (ca.)DN10°15°20°25°30°35°40°45°50°55°
PR 2.5 Pezzo/lfmLAF70656555504545403530
PR 2.5 Pezzo/lfmFLA12511510595858575606050

Riferimenti

Assortimento accessori

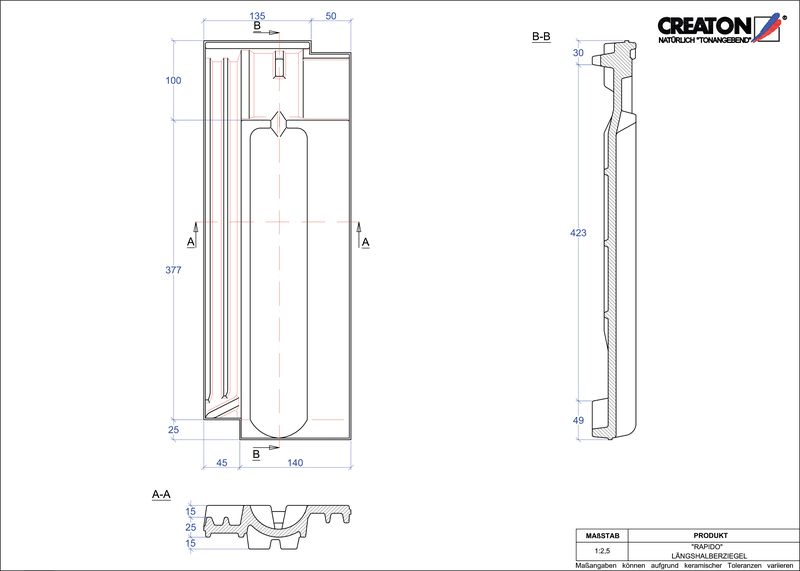

RAP Mezza tegola

RAP Mezza tegola

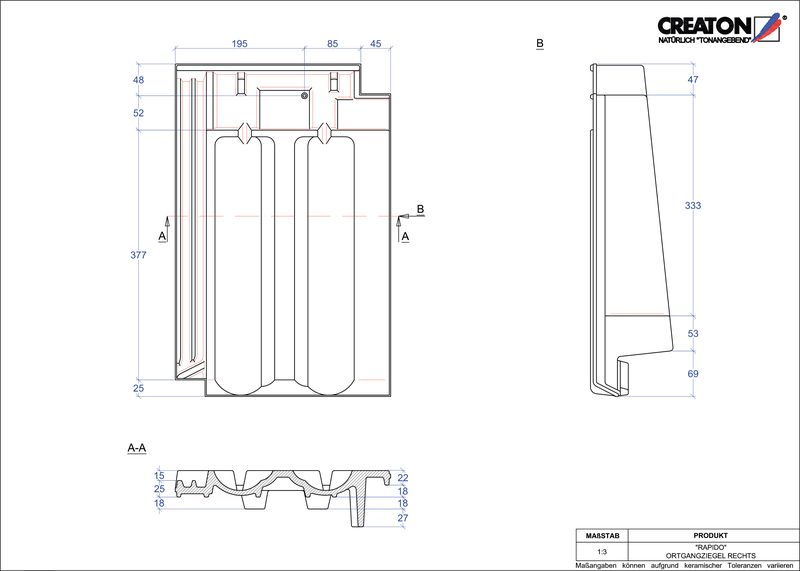

RAP Tegola laterale destra

RAP Tegola laterale destra

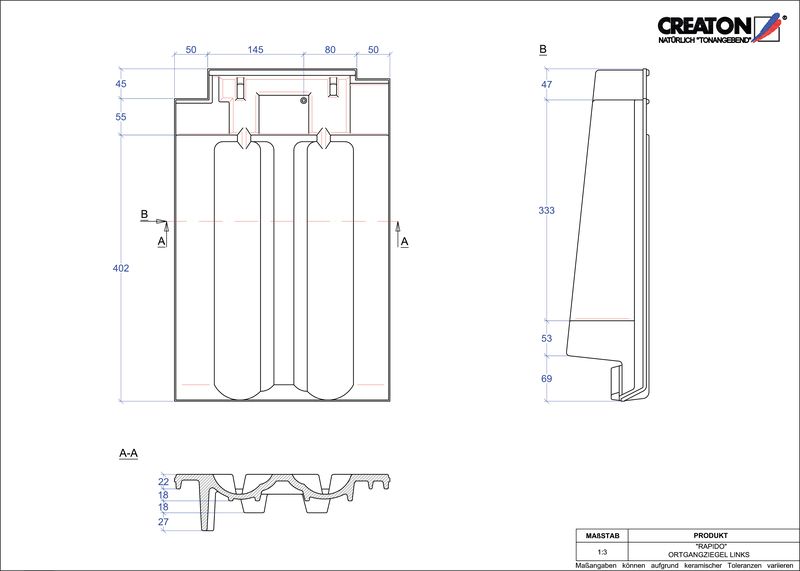

RAP Tegola laterale sinistra

RAP Tegola laterale sinistra

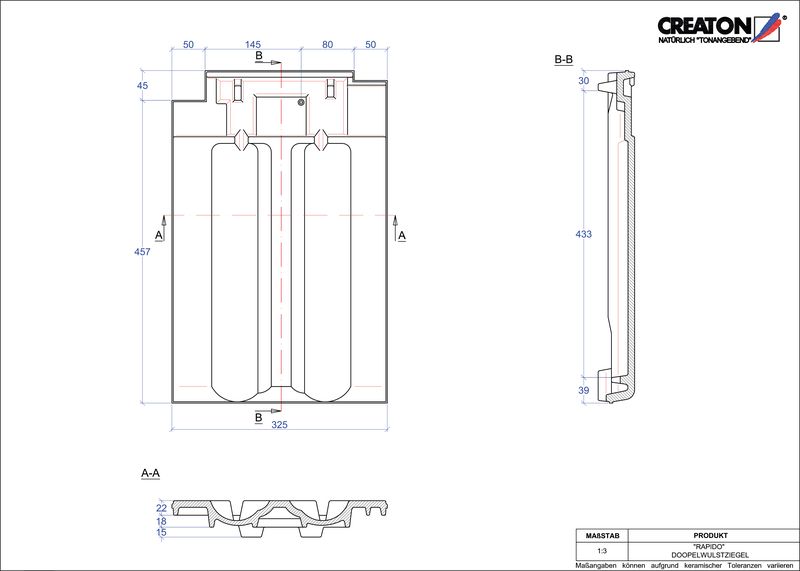

RAP Tegola a doppia onda

RAP Tegola a doppia onda

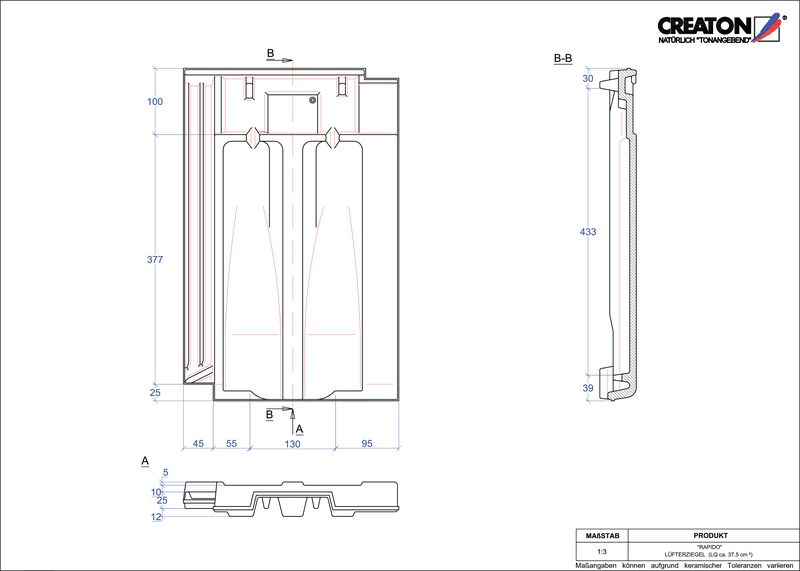

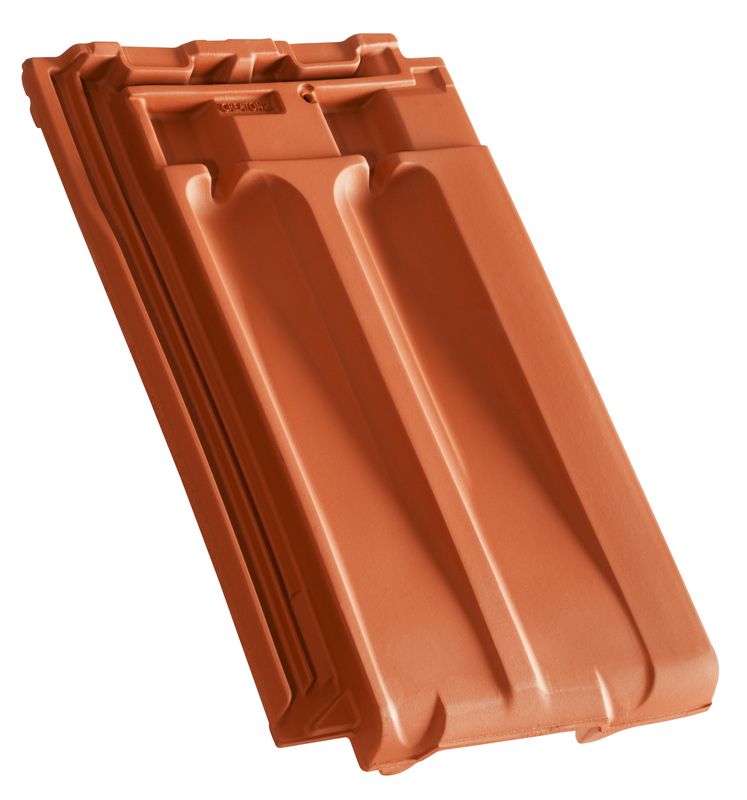

RAP Tegola aeratore

RAP Tegola aeratore

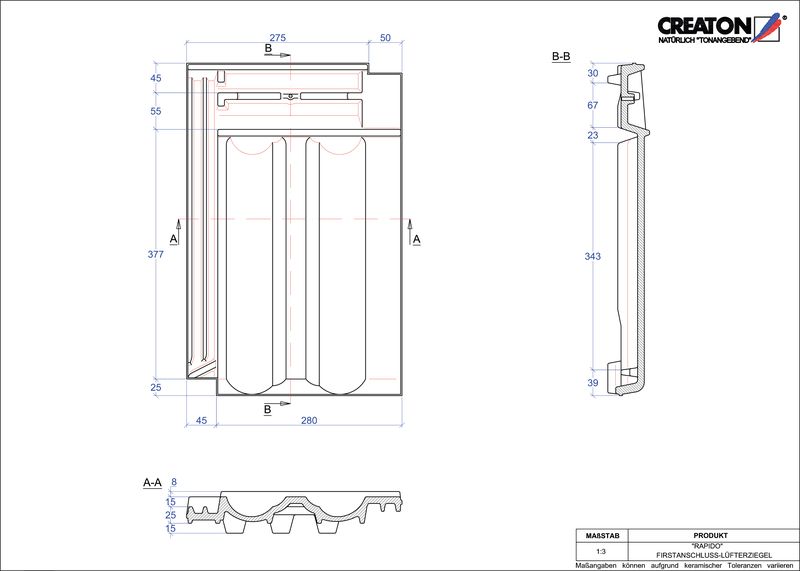

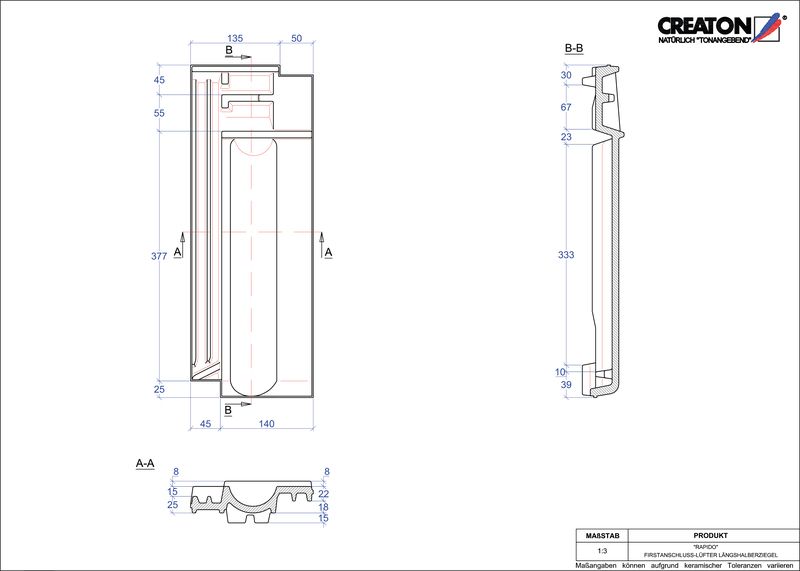

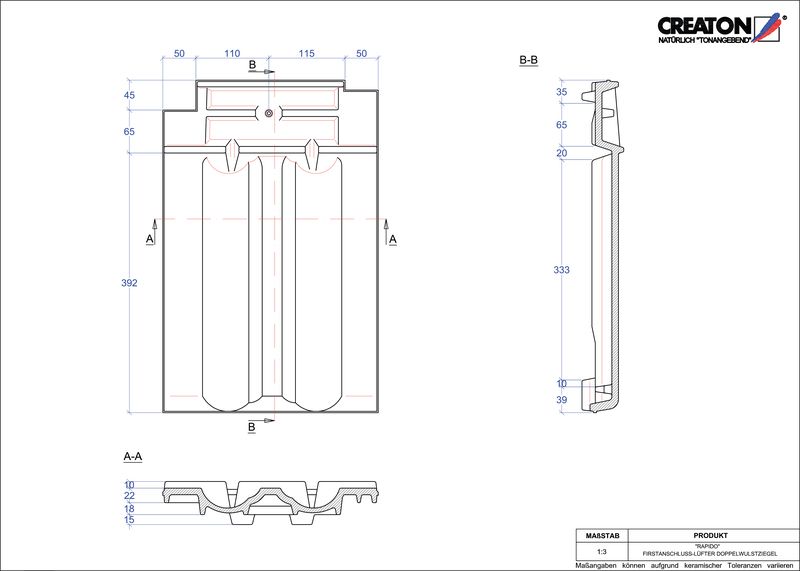

RAP Tegola raccordo colmo-aeratore

RAP Tegola raccordo colmo-aeratore

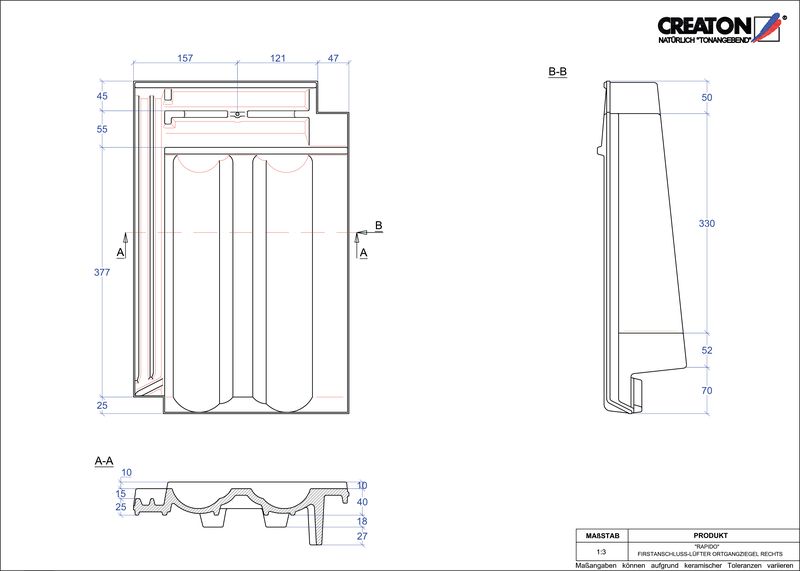

RAP Tegola raccordo colmo-aeratore-tegola laterale a destra

RAP Tegola raccordo colmo-aeratore-tegola laterale a destra

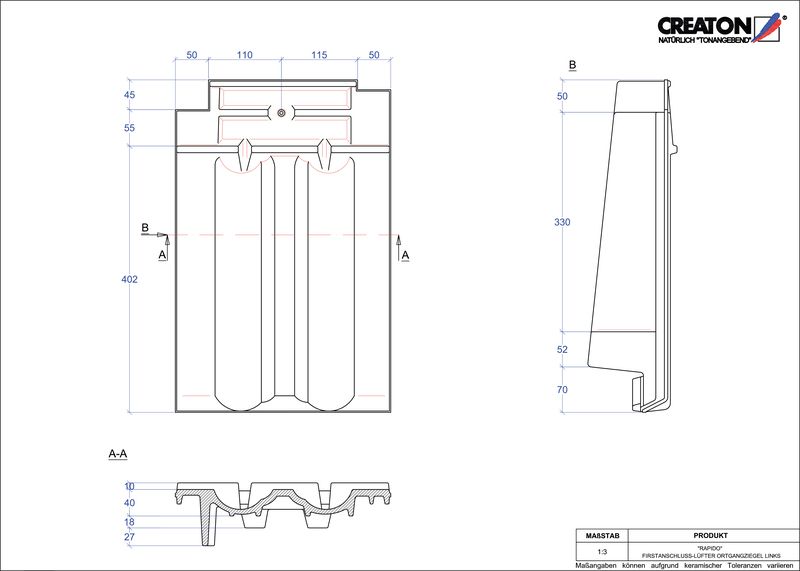

RAP Tegola raccordo colmo-aeratore-tegola laterale a sinistra

RAP Tegola raccordo colmo-aeratore-tegola laterale a sinistra

RAP Tegola di testata guarnita standard

RAP Tegola di testata guarnita standard

RAP Tegola laterale di testata guarnita standard a destra

RAP Tegola laterale di testata guarnita standard a destra

RAP Tegola laterale di testata guarnita standard a sinistra

RAP Tegola laterale di testata guarnita standard a sinistra

RAP Mezza tegola di testata guarnita standard

RAP Mezza tegola di testata guarnita standard

RAP Tegola di testata guarnita dimensione particolare

RAP Tegola di testata guarnita dimensione particolare

RAP Tegola laterale di testata guarnita dimensione particolare a destra

RAP Tegola laterale di testata guarnita dimensione particolare a destra

RAP Tegola laterale di testata guarnita dimensione particolare a sinistra

RAP Tegola laterale di testata guarnita dimensione particolare a sinistra

RAP Tegola di mansarda/di spigolo guarnita dimensione particolare

RAP Tegola di mansarda/di spigolo guarnita dimensione particolare

RAP Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a destra

RAP Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a destra

RAP Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a sinistra

RAP Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a sinistra

Assortimento per aerazioni tetto ed ingressi nel tetto

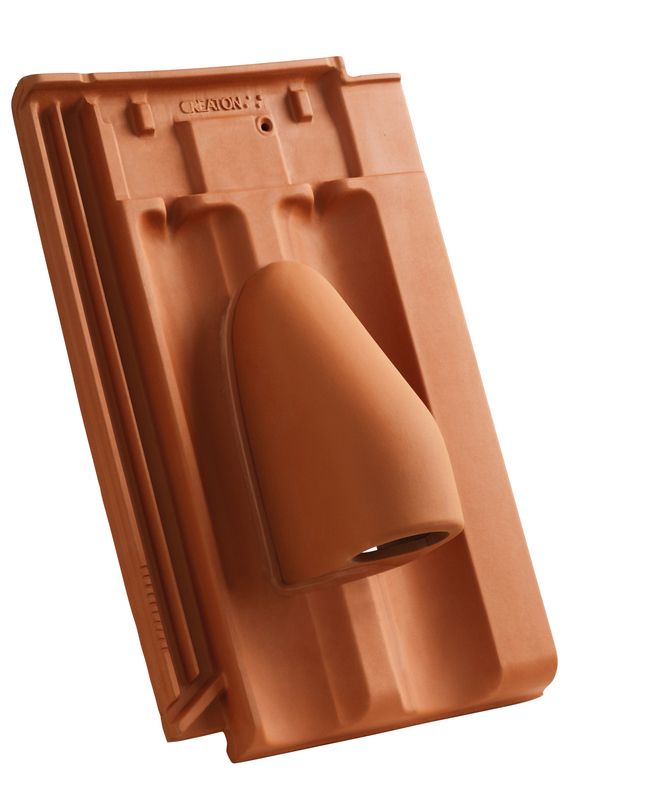

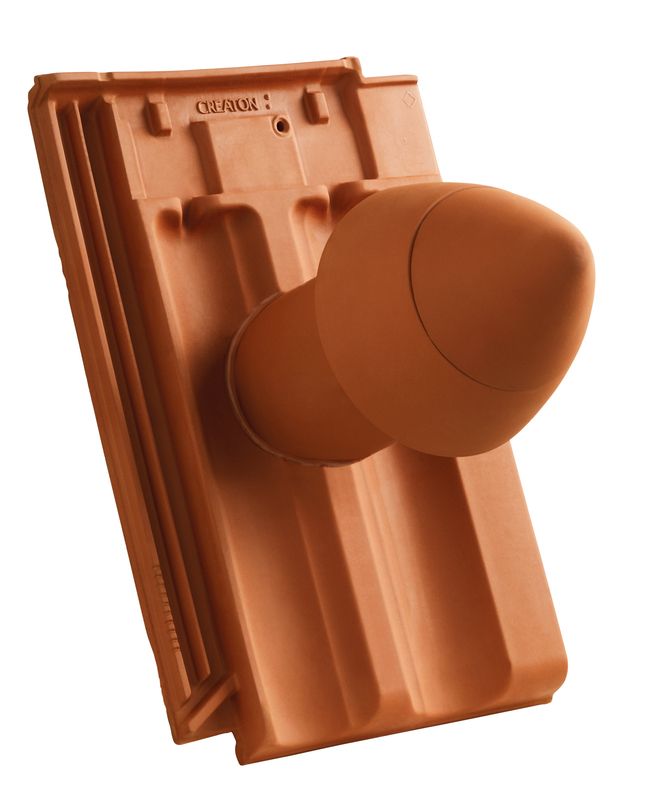

RAP SIGNUM Tubo di sfiato in ceramica DN 110 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

RAP SIGNUM Tubo di sfiato in ceramica DN 110 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

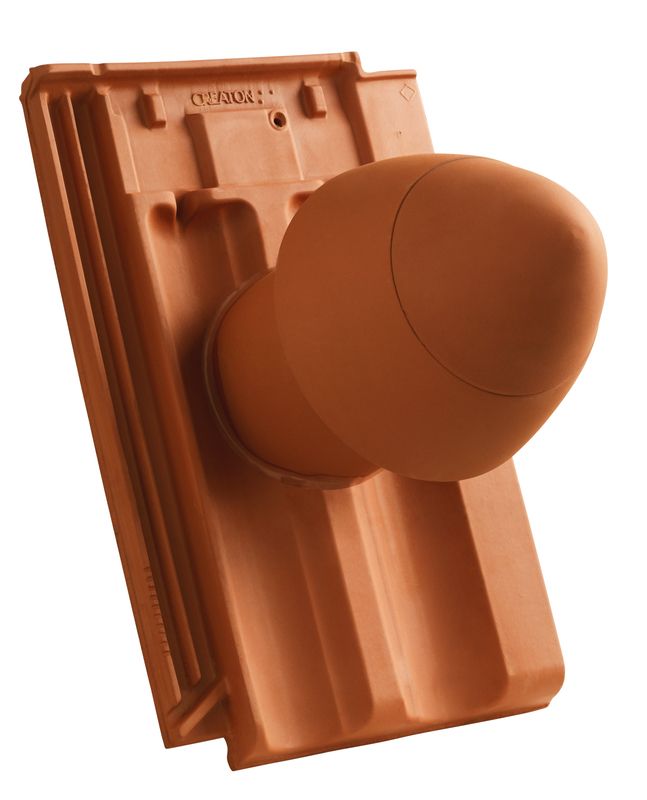

RAP SIGNUM Tubo di sfiato in ceramica DN 125 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

RAP SIGNUM Tubo di sfiato in ceramica DN 125 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

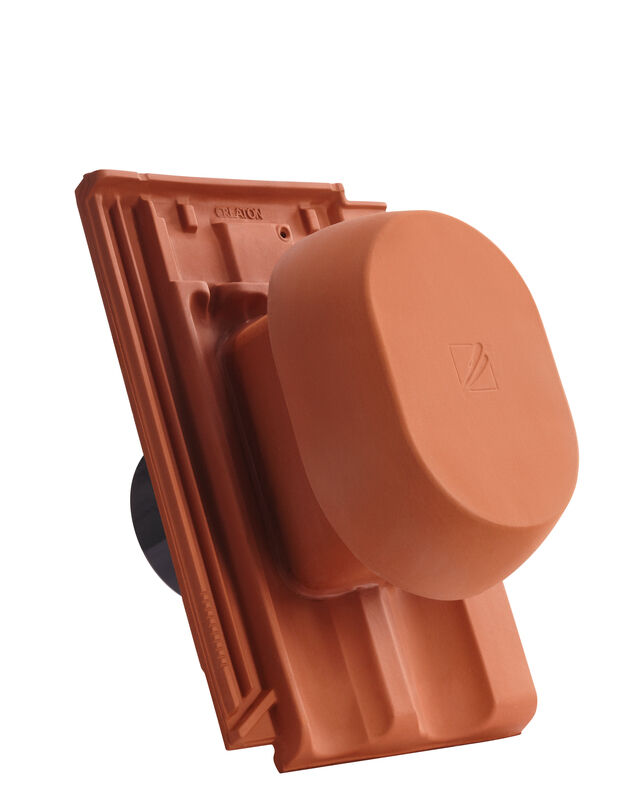

RAP SIGNUM Scarico della condensa in ceramica DN 160 mm, incl. adattatore di collegamento sottotetto

RAP SIGNUM Scarico della condensa in ceramica DN 160 mm, incl. adattatore di collegamento sottotetto

RAP SIGNUM scarico della condensa in ceramica DN 200 mm, incl. adattatore collegamento sottotetto

RAP SIGNUM scarico della condensa in ceramica DN 200 mm, incl. adattatore collegamento sottotetto

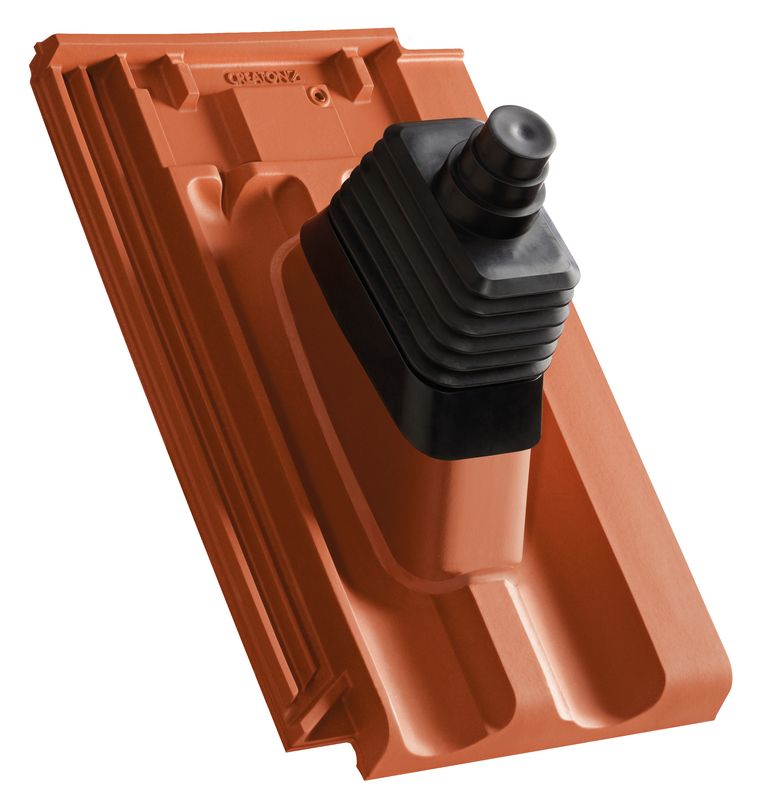

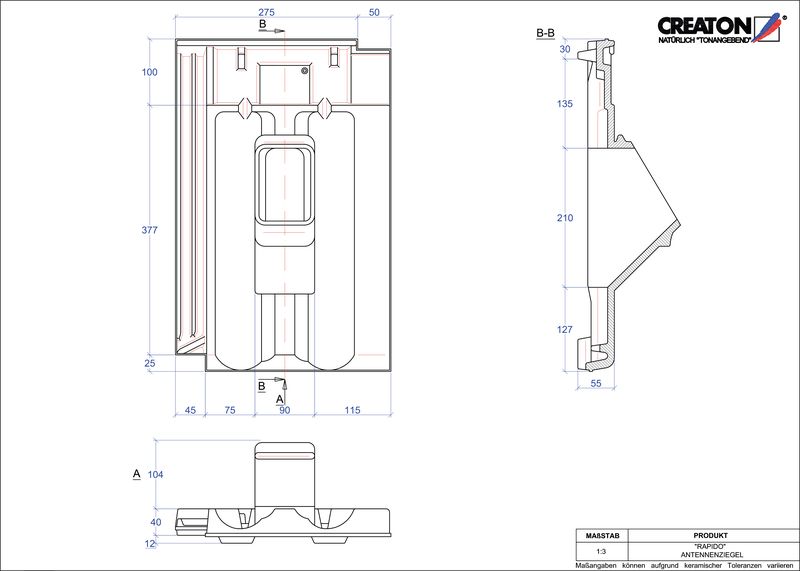

RAP Uscita antenna

RAP Uscita antenna

RAP Tegola uscita tubo solare

RAP Tegola uscita tubo solare

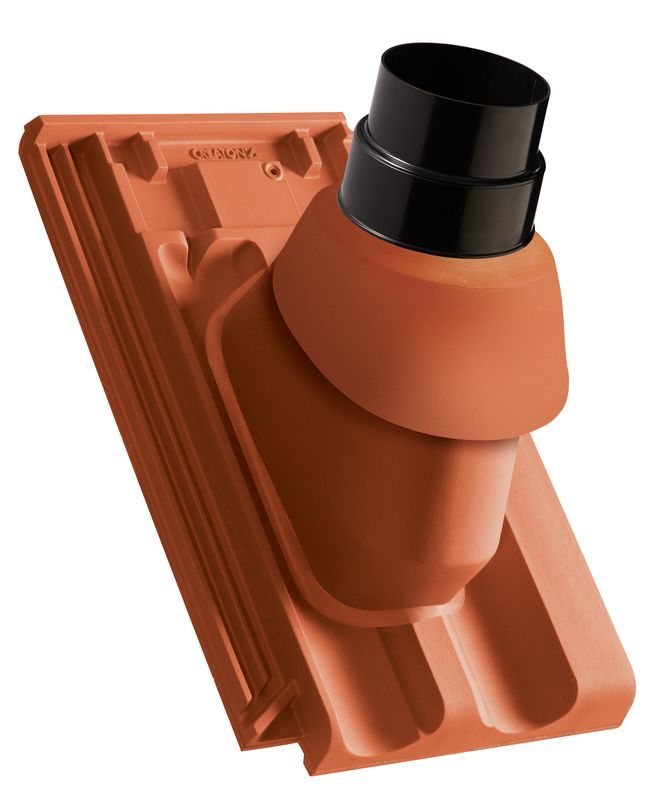

RAP Uscita termica in ceramica DN 110/125

RAP Uscita termica in ceramica DN 110/125

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 200

Tubo flessibile universale DN 200

Adattatore collegamento sottotetto universale NW 13,5

Adattatore collegamento sottotetto universale NW 13,5

Adattatore collegamento sottotetto universale diam. nominale 20

Adattatore collegamento sottotetto universale diam. nominale 20

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 150/160

Assortimento per protezione antineve, accesso al tetto e montaggio elementi solari in metallo

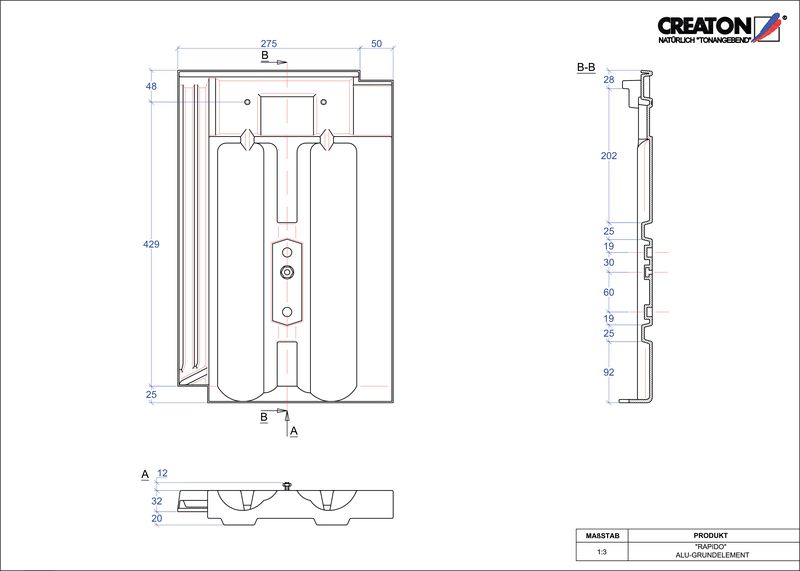

RAP Elemento di base in alluminio

RAP Elemento di base in alluminio

Supporto per elemento solare GRUEL standard (argilla)

Supporto per elemento solare GRUEL standard (argilla)

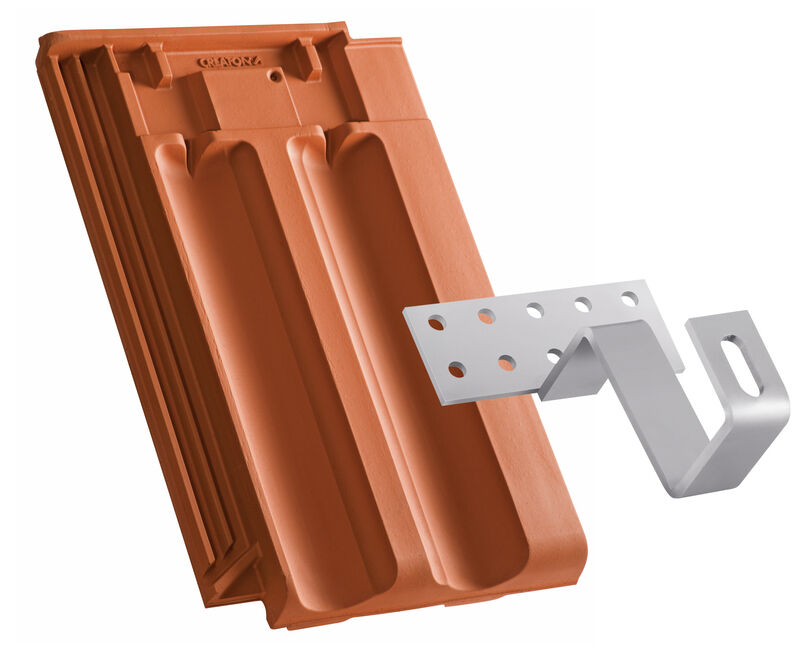

RAP Fissaggio per sistema solare per montaggio su assi

RAP Fissaggio per sistema solare per montaggio su assi

RAP Fissaggio per sistema solare per montaggio su piloni

RAP Fissaggio per sistema solare per montaggio su piloni

Singolo gradino

Singolo gradino

Griglia corta

Griglia corta

Griglia lunga

Griglia lunga

Supporto legno tondo

Supporto legno tondo

Supporto per tubo fermaneve

Supporto per tubo fermaneve

Tubo fermaneve Ø 40 mm, lunghezza 3 m

Tubo fermaneve Ø 40 mm, lunghezza 3 m

Coperchio terminale tubo fermaneve universale

Coperchio terminale tubo fermaneve universale

Scala tetto

Scala tetto

Supporto scala tetto

Supporto scala tetto

Supporto legno tondo

Supporto legno tondo

MAG Gancio fermaneve

MAG Gancio fermaneve

Griglia gradino alluminio 150 x 25 cm

Griglia gradino alluminio 150 x 25 cm

Griglia fermaneve piena 1,50 m

Griglia fermaneve piena 1,50 m

Manicotto di collegamento per tubo fermaneve Ø 40 mm

Manicotto di collegamento per tubo fermaneve Ø 40 mm

Assortimento per dettagli tetto e fissaggio antivento

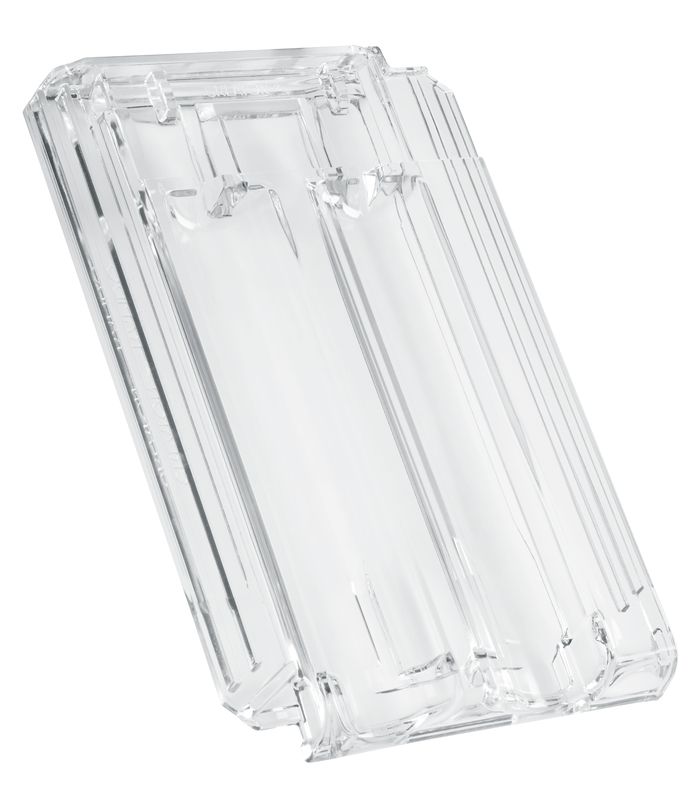

RAP Tegola in vetro (vetro cristallo originale)

RAP Tegola in vetro (vetro cristallo originale)

RAP Tegola in vetro (acrilica)

RAP Tegola in vetro (acrilica)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 30/50 (HAR, HER, ELE, CAN)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 30/50 (HAR, HER, ELE, CAN)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/50 (HER, MZ3, ELE, RAP, MEL)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/50 (HER, MZ3, ELE, RAP, MEL)

Graffa antitempesta zinco-alluminio grappa di fissaggio, listello universale (RAP, MEL, GAL)

Graffa antitempesta zinco-alluminio grappa di fissaggio, listello universale (RAP, MEL, GAL)

Grappa di colmo in alluminio PDZ (Grappa di fissaggio di testata universale)

Grappa di colmo in alluminio PDZ (Grappa di fissaggio di testata universale)

Vite in acciaio inox con tenuta lunghezza da 70

Vite in acciaio inox con tenuta lunghezza da 70

Grappa di displuvio e di conversa 10-13 mm

Grappa di displuvio e di conversa 10-13 mm

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Pettine di ventilazione per grondaie altezza pettine 55 mm

Pettine di ventilazione per grondaie altezza pettine 55 mm

Pettine di ventilazione per grondaie

Pettine di ventilazione per grondaie

Lucernario 45 x 55 cm in metallo con vetro di sicurezza temprato

Lucernario 45 x 55 cm in metallo con vetro di sicurezza temprato

Lucernario a isolamento termico 55 x 78 cm

Lucernario a isolamento termico 55 x 78 cm

Pilone del satellitare e dell'antenna zincato o rivestito colorato

Pilone del satellitare e dell'antenna zincato o rivestito colorato

Colore a verniciatura acrilica 250 ml

Colore a verniciatura acrilica 250 ml

Assortimento tegole di colmo e di displuvio

Tegola di colmo PF LEN (argilla)

Tegola di colmo PF LEN (argilla)

LENTI Tegola di colmo PR

LENTI Tegola di colmo PR

Piastra iniziale e terminale di colmo in ceramica PF LEN (argilla)

Piastra iniziale e terminale di colmo in ceramica PF LEN (argilla)

LENTI Piastra di colmo iniziale e finale in ceramica PR

LENTI Piastra di colmo iniziale e finale in ceramica PR

LENTI Piastra di funzione iniziale e finale in ceramica PF

LENTI Piastra di funzione iniziale e finale in ceramica PF

LENTI Piastra di funzione iniziale e finale in ceramica PR

LENTI Piastra di funzione iniziale e finale in ceramica PR

Colmo iniziale in ceramica PF LEN (argilla)

Colmo iniziale in ceramica PF LEN (argilla)

LENTI Colmo iniziale in ceramica PR

LENTI Colmo iniziale in ceramica PR

Colmo iniziale in ceramica a forma di conchiglia PF LEN (argilla)

Colmo iniziale in ceramica a forma di conchiglia PF LEN (argilla)

LENTI Colmo iniziale in ceramica a forma di conchiglia PR

LENTI Colmo iniziale in ceramica a forma di conchiglia PR

Colmo iniziale in ceramica con estremità tonda PF LEN (argilla)

Colmo iniziale in ceramica con estremità tonda PF LEN (argilla)

Colmo (a tre vie) triassiale tipo W1 LEN (argilla)

Colmo (a tre vie) triassiale tipo W1 LEN (argilla)

Colmo (a tre vie) quadriassiale tipo W1 LEN (argilla)

Colmo (a tre vie) quadriassiale tipo W1 LEN (argilla)

Grappa di colmo alluminio PF LEN

Grappa di colmo alluminio PF LEN

FIRSTFIX Grappa di colmo in acciaio inox PF LEN

FIRSTFIX Grappa di colmo in acciaio inox PF LEN

Grappa di colmo alluminio PR LEN

Grappa di colmo alluminio PR LEN

FIRSTFIX Grappa di colmo in acciaio inox PR LEN

FIRSTFIX Grappa di colmo in acciaio inox PR LEN

FIRSTFIX Filo grappa di colmo universale

FIRSTFIX Filo grappa di colmo universale

FIRSTFIX Set graffe di bloccaggio universali

FIRSTFIX Set graffe di bloccaggio universali

Rotolo di colmo/displuvio 220 (CREAROLL ALU)

Rotolo di colmo/displuvio 220 (CREAROLL ALU)

Rotolo di colmo/displuvio 300 (CREAROLL ALU)

Rotolo di colmo/displuvio 300 (CREAROLL ALU)

Rotolo di colmo/displuvio 220 (CREAROLL PP)

Rotolo di colmo/displuvio 220 (CREAROLL PP)

Rotolo di colmo/displuvio 310 (CREAROLL PP)

Rotolo di colmo/displuvio 310 (CREAROLL PP)

Rotolo di colmo/displuvio 390 (CREAROLL PP)

Rotolo di colmo/displuvio 390 (CREAROLL PP)

Download

È possibile ordinare fino a 3 campioni.

Seleziona il campione richiesto.

Vedi il Carrello
