PROFIL side interlock natural red

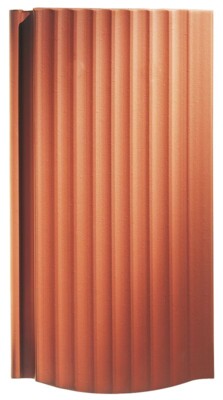

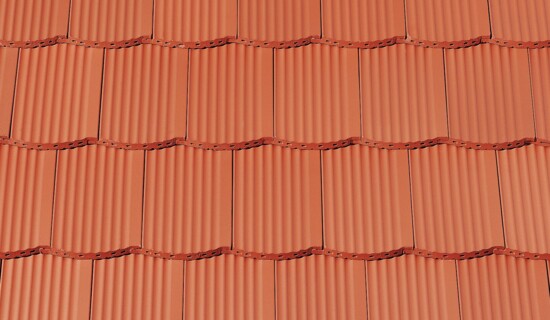

PROFIL Coda di castoro taglio a segmento d'arco superficie ondulata

La tegola a coda di castoro con superficie sagomata.

  • Struttura sagomata accentuata
  • Colorazione differenziata
  • Singolari possibilità di combinazione e di configurazione
  • Si inserisce armonicamente nel paesaggio urbanistico
rosso naturale
rosso naturale

Nota per l'Italia:

  • Lunghezza di sovrapposizione al m (ca.): 280 mm
  • Lunghezza di sovrapposizione max. (ca.): 290 mm
  • Lunghezza di sovrapposizione min. (ca.): 270 mm

Dati tecnici

Grandezza (ca.)205 x 400 x 21 mm
Larghezza di sovrapposizione max. (ca.)180 mm
Lunghezza di sovrapposizione min. (ca.)270 mm
Lunghezza di sovrapposizione al m (ca.)285 mm
Lunghezza di sovrapposizione max. (ca.)300 mm
Fabbisogno di tegole al m. (ca.)19.2 pezzi/m²
Peso per pezzo (ca.)2.52 kg/pezzo
Peso al m² (ca.)48 kg/m²
Peso per pallet (ca.)803 kg
Pezzi per minipack6 pezzi
Pezzi per pallet324 pezzi

Disegni tecnici

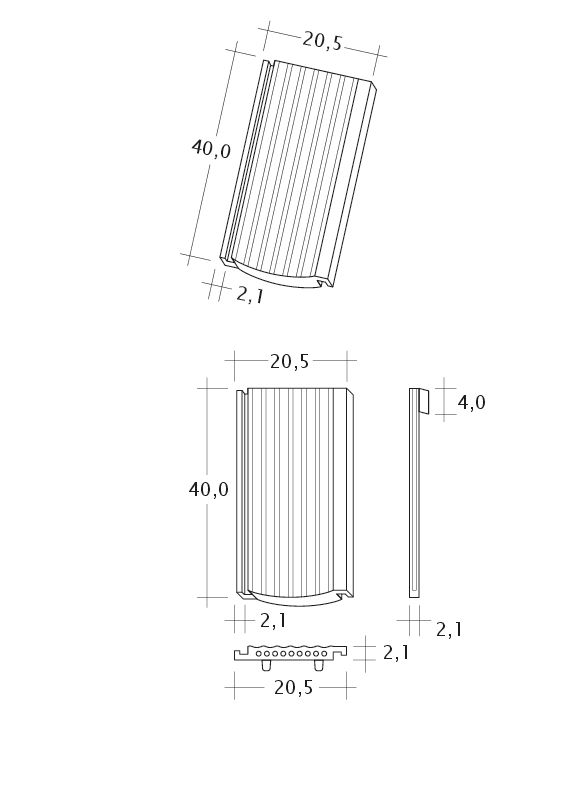

Disegno PROFIL Strangfalz-gewellt-1-1
Disegno PROFIL Strangfalz-gewellt-1-1

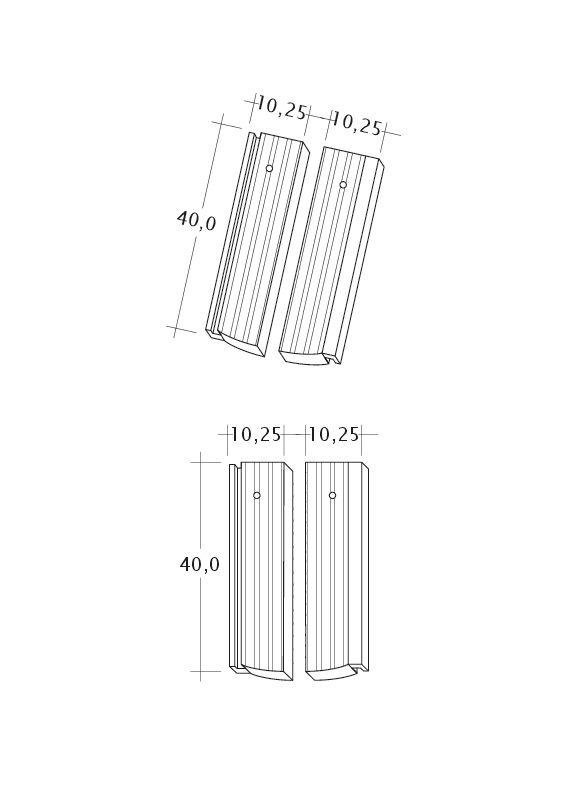

Disegno PROFIL Strangfalz-gewellt-1-2
Disegno PROFIL Strangfalz-gewellt-1-2

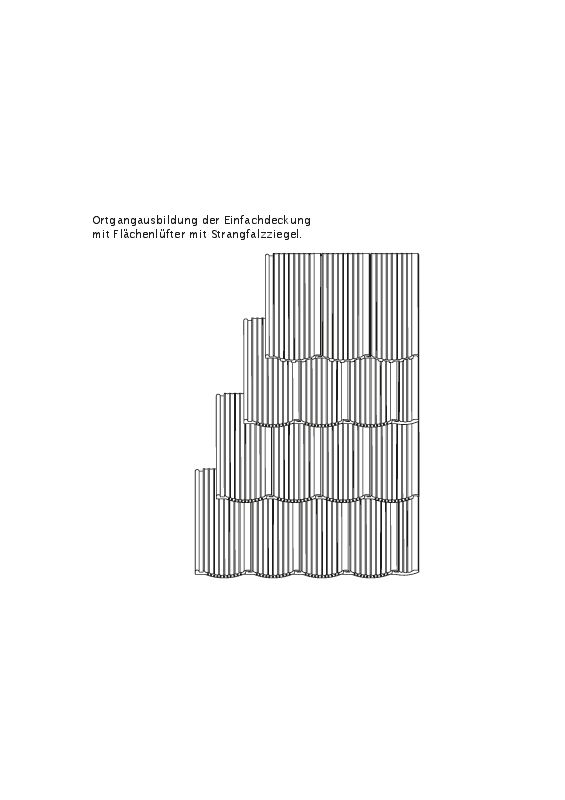

Disegno PROFIL OGAusbildung-Laengshalber
Disegno PROFIL OGAusbildung-Laengshalber

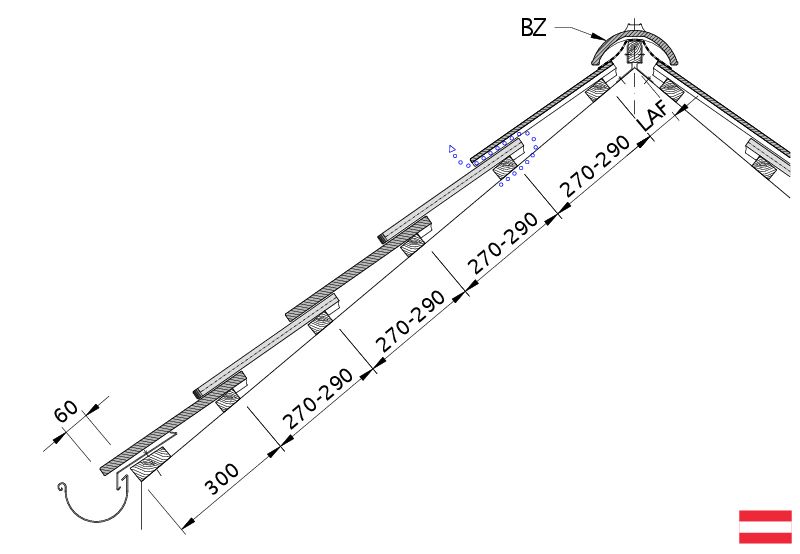

Disegno PROFIL sezione trasversale tetto DQF-AT
Disegno PROFIL sezione trasversale tetto DQF-AT

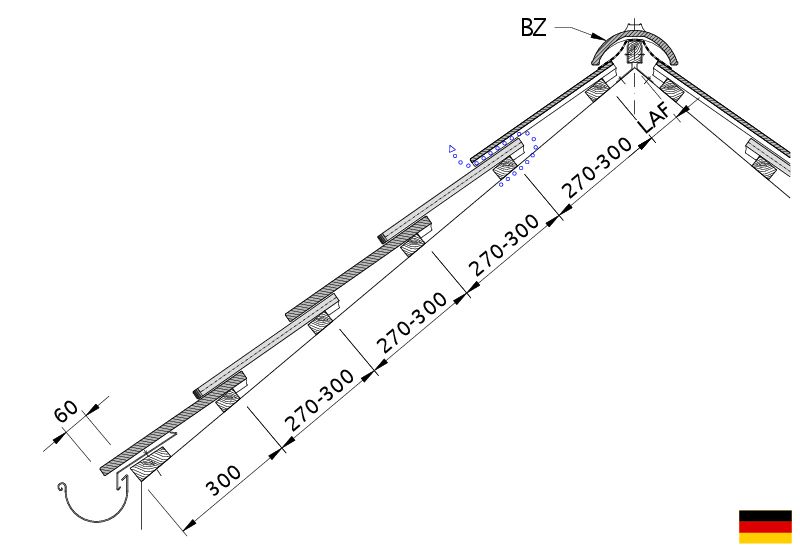

Disegno PROFIL sezione trasversale tetto DQF-DE
Disegno PROFIL sezione trasversale tetto DQF-DE

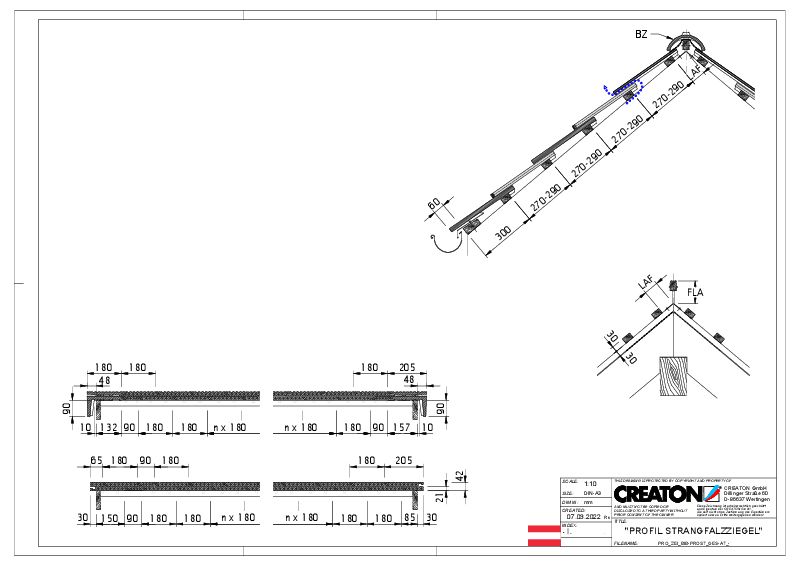

Drawing PROFIL general view GES-AT
Drawing PROFIL general view GES-AT

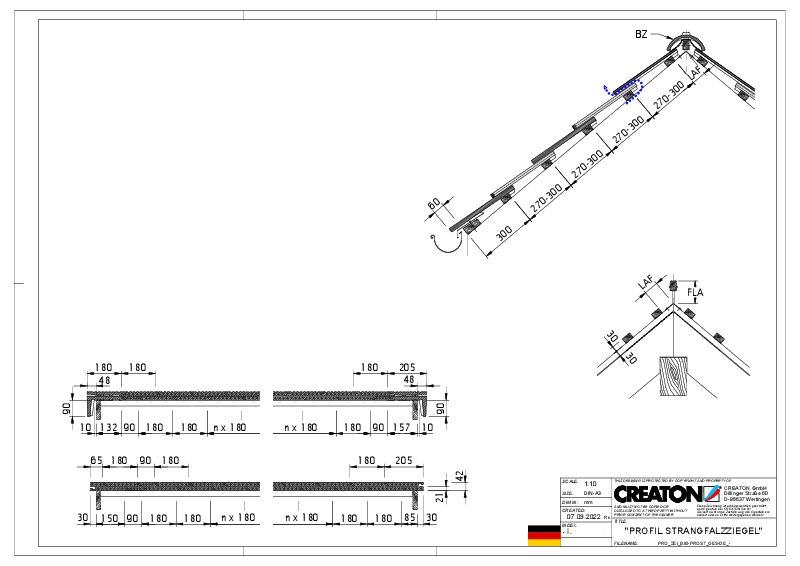

Drawing PROFIL general view GES-DE
Drawing PROFIL general view GES-DE

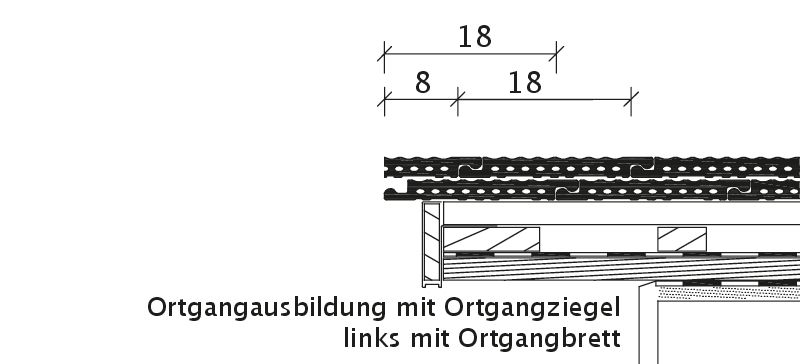

Disegno PROFIL tegola laterale sinistra con tavola per gronda di frontespizio OBL
Disegno PROFIL tegola laterale sinistra con tavola per gronda di frontespizio OBL

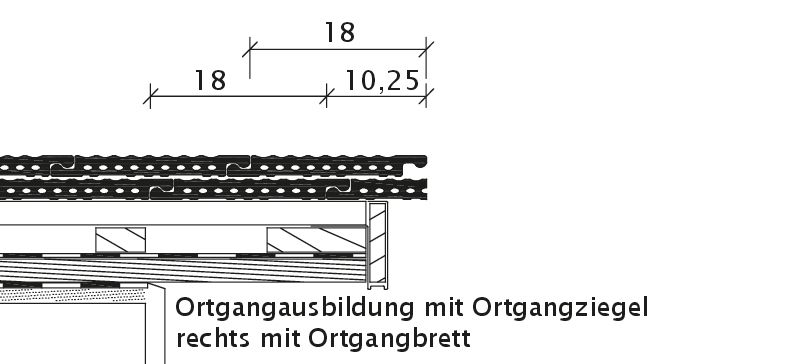

Disegno PROFIL tegola laterale destra con tavola per gronda di frontespizio OBR
Disegno PROFIL tegola laterale destra con tavola per gronda di frontespizio OBR

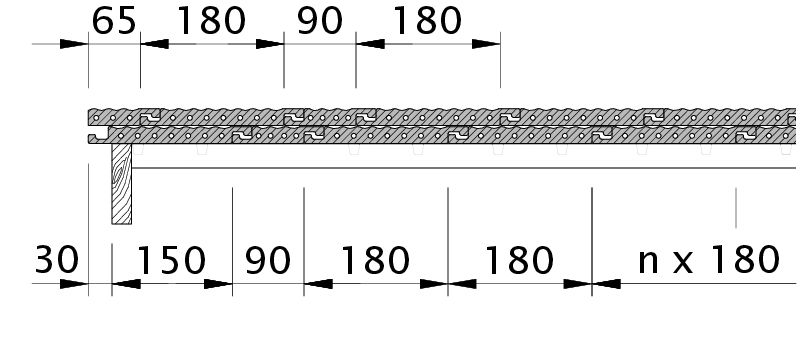

Disegno PROFIL gronda di frontespizio sinistra con lamiera laterale e doppia onda ODL
Disegno PROFIL gronda di frontespizio sinistra con lamiera laterale e doppia onda ODL

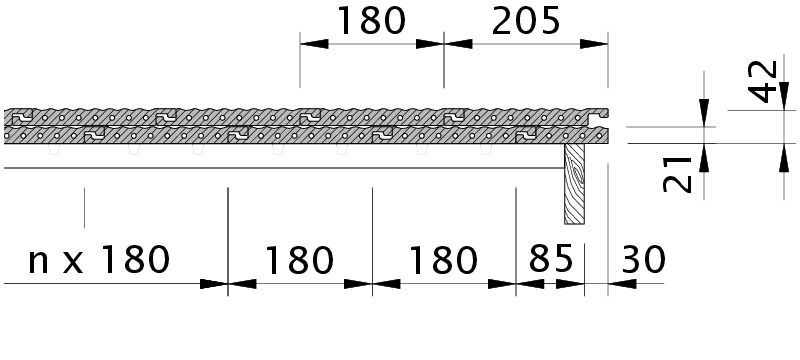

Disegno PROFIL gronda di frontespizio destra con lamiera laterale e tegola OFR
Disegno PROFIL gronda di frontespizio destra con lamiera laterale e tegola OFR
Disegno assortimento tegole di colmo e di displuvio BZ-Firstziegel
Disegno assortimento tegole di colmo e di displuvio BZ-Firstziegel
Disegno assortimento tegole di colmo e di displuvio BZ-Firstziegel-Perspektive
Disegno assortimento tegole di colmo e di displuvio BZ-Firstziegel-Perspektive

Applicazioni

Valido per l'Austria
40 °Inclinazione tetto regolare (A)
≥35 °Realizzazione di un sottotetto resistente alla pioggia secondo Önorm, prodotti CREATON possibili: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥35 °Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo Önorm, prodotti CREATON possibili: QUATTRO longlife extra
- °Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo le specifiche del fabbricante CREATON, si prega di rispettare le direttive di installazione separate, prodotti CREATON possibili: QUATTRO longlife extra

Informazioni tecniche

  • Il disegno tecnico rappresentato è solo un esempio di progettazione.
  • In base alle direttive del ZVDH (associazione centrale degli artigiani che si occupano della copertura del tetto) per le tegole laterali, la distanza tra l'incastro della gronda di frontespizio e il filo esterno parete e/o filo esterno rivestimento deve essere di almeno 1 cm.
  • Per l'esecuzione di lavori al tetto valgono i regolamenti e le norme nazionali vigenti. Essi variano da Paese a Paese (ad es. regolamento ZVDH, ÖNORMEN) e devono essere rispettati durante l'esecuzione. Inoltre CREATON prepara dati specifici per l'esecuzione del sottotetto che devono essere rispettati in quanto dati del costruttore. Sono disponibili nel nostro planner del tetto o in www.creaton.de / www.creaton.at..
  • L'ampiezza del listello/la lunghezza di sovrapposizione dipende dal tipo di copertura e dall'inclinazione del tetto.

Riferimenti

Assortimento accessori

Tegola marsigliese estrusa superficie ondulata taglio a segmento d'arco mezza tegola

Tegola marsigliese estrusa superficie ondulata taglio a segmento d'arco mezza tegola

Tegola marsigliese estrusa superficie ondulata taglio a segmento d'arco mezza tegola con 2 incastri laterali

Tegola marsigliese estrusa superficie ondulata taglio a segmento d'arco mezza tegola con 2 incastri laterali

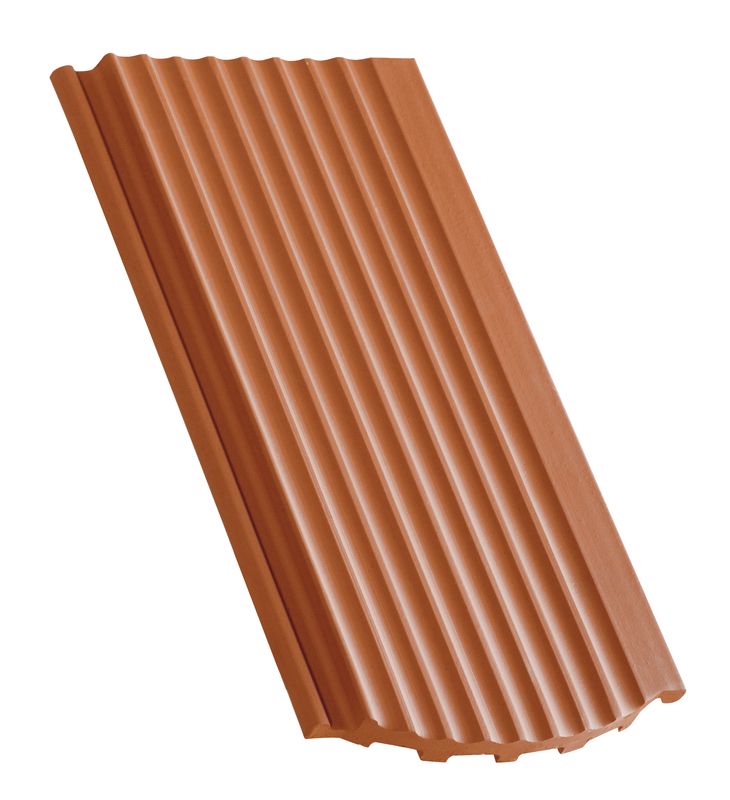

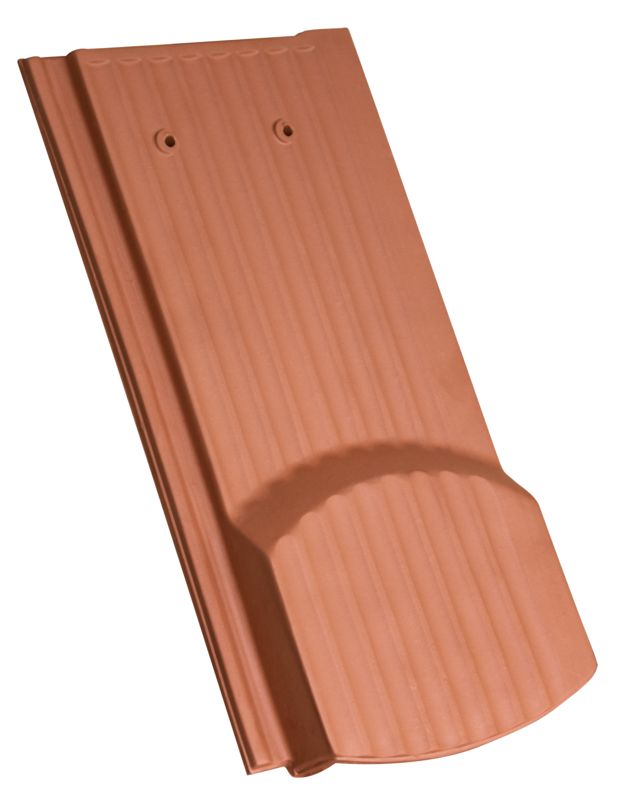

Tegola marsigliese estrusa superficie ondulata taglio a segmento d'arco tegola piana-aeratore

Tegola marsigliese estrusa superficie ondulata taglio a segmento d'arco tegola piana-aeratore

Tegola marsigliese estrusa superficie ondulata taglio a segmento d'arco tegola aeratore

Tegola marsigliese estrusa superficie ondulata taglio a segmento d'arco tegola aeratore

Tegola marsigliese estrusa superficie ondulata taglio a segmento d'arco tegola laterale destra

Tegola marsigliese estrusa superficie ondulata taglio a segmento d'arco tegola laterale destra

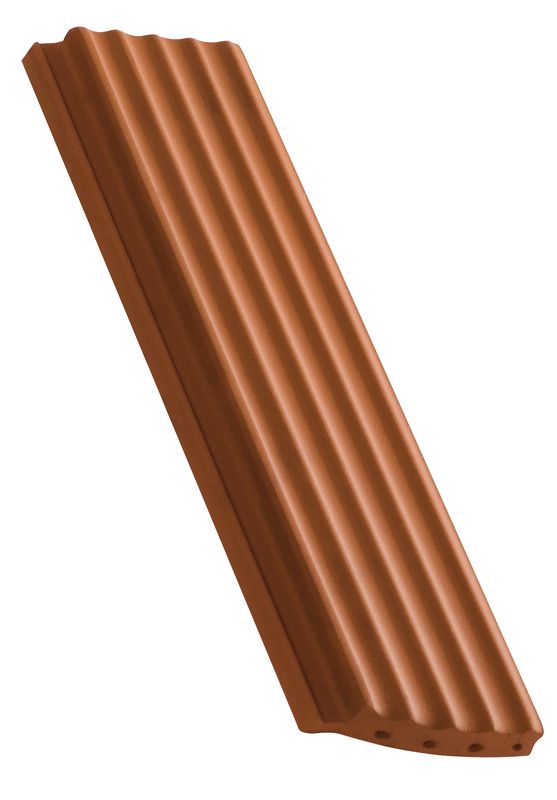

Tegola marsigliese estrusa superficie ondulata taglio a segmento d'arco tegola laterale sinistra

Tegola marsigliese estrusa superficie ondulata taglio a segmento d'arco tegola laterale sinistra

Assortimento per aerazioni tetto ed ingressi nel tetto

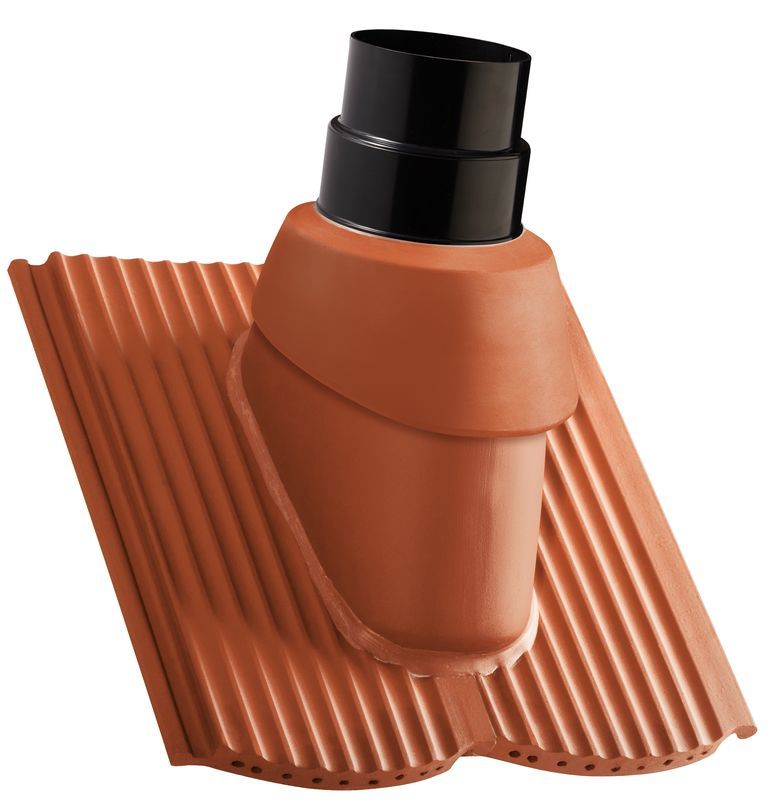

Tegola marsigliese estrusa superficie ondulata taglio a segmento d'arco uscita termica in ceramica DN 110/125

Tegola marsigliese estrusa superficie ondulata taglio a segmento d'arco uscita termica in ceramica DN 110/125

Assortimento tegole di colmo e di displuvio

ROG Tegola di colmo BZ

ROG Tegola di colmo BZ

ROG Colmo iniziale in ceramica BZ

ROG Colmo iniziale in ceramica BZ

Colmo (a tre vie) quadriassiale tipo W3 LEN (tegola a coda di castoro argilla)

Colmo (a tre vie) quadriassiale tipo W3 LEN (tegola a coda di castoro argilla)

Colmo (a tre vie) triassiale tipo W3 LEN (tegola a coda di castoro argilla)

Colmo (a tre vie) triassiale tipo W3 LEN (tegola a coda di castoro argilla)

Assortimento per dettagli tetto e fissaggio antivento

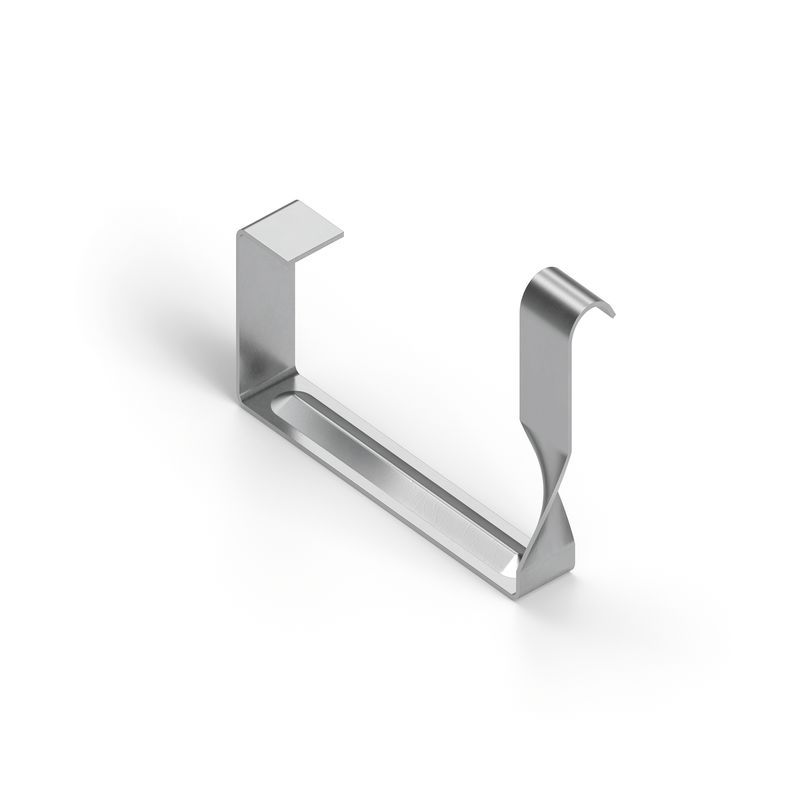

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/60 (tegola marsigliese estrusa)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/60 (tegola marsigliese estrusa)

Grappa antitempesta zinco-alluminio grappa ad aggancio tipo H11 30x50 (TEGOLA MARSIGLIESE ESTRUSA)

Grappa antitempesta zinco-alluminio grappa ad aggancio tipo H11 30x50 (TEGOLA MARSIGLIESE ESTRUSA)

Vite in acciaio inox con tenuta lunghezza da 50

Vite in acciaio inox con tenuta lunghezza da 50

Graffa antitempesta zinco-alluminio grappa di fissaggio, listello universale (ANT)

Graffa antitempesta zinco-alluminio grappa di fissaggio, listello universale (ANT)
