MZ3 NEU NUANCE black matt engobed

MZ3

Un classico rinnovato.

  • Nervature laterali accentuate impediscono l'infiltrazione di acqua anche in caso di forte vento
  • 28 mm di tratto di scorrimento per un adattamento ottimale alla ripartizione dei listelli
  • Ottimo comportamento fluidodinamico e deflusso sicuro dell'acqua grazie alla sovrapposizione tecnicamente ideale
  • Materie prime d'eccellenza garantiscono una superficie liscia delle tegole
  • La doppia costolatura alla base garantisce un appoggio sicuro e riduce la penetrazione del nevischio o della pioggia battente
  • Migliore deflusso dell'acqua grazie alla giunzione di testa ottimizzata

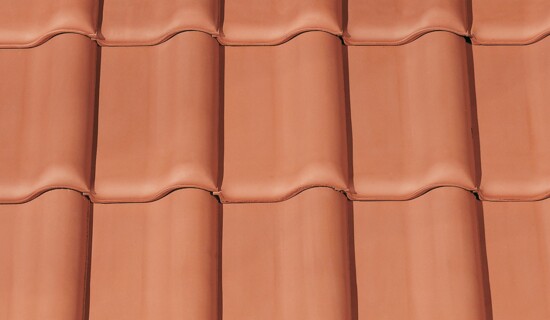

rosso naturale
rosso naturale
NUANCE rosso rame ingobbiato
NUANCE rosso rame ingobbiato
NUANCE marrone scuro ingobbiato
NUANCE marrone scuro ingobbiato

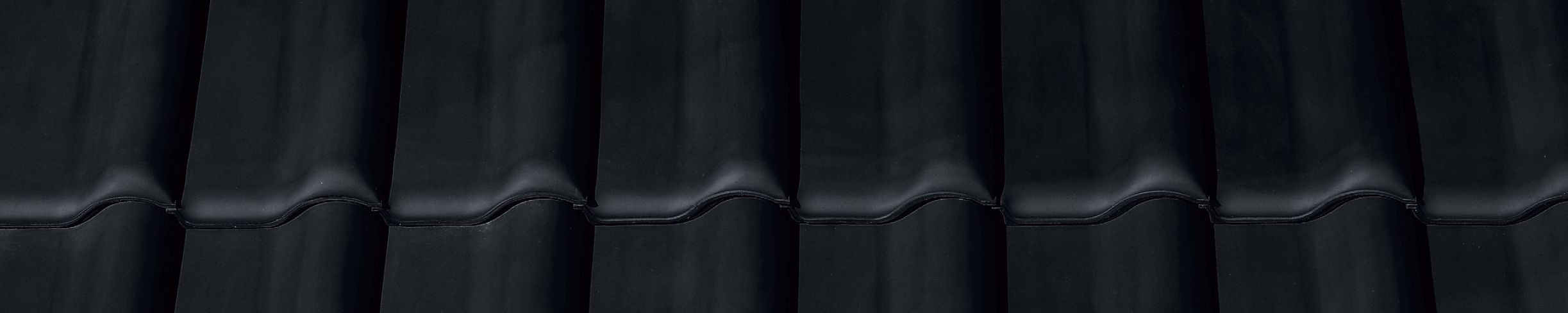

NUANCE nero opaco ingobbiato
NUANCE nero opaco ingobbiato
FINESSE rosso vino smaltato
FINESSE rosso vino smaltato
FINESSE nero smaltato
FINESSE nero smaltato

Dati tecnici

Grandezza (ca.)268 x 442 mm
Larghezza di sovrapposizione min. (ca.)216 mm
Larghezza di sovrapposizione al m (ca.)218 mm
Larghezza di sovrapposizione max. (ca.)220 mm
Lunghezza di sovrapposizione min. (ca.)334 mm
Lunghezza di sovrapposizione al m (ca.)345 mm
Lunghezza di sovrapposizione max. (ca.)360 mm
Fabbisogno di tegole min. (ca.)12.6 pezzi/m²
Fabbisogno di tegole al m. (ca.)13.3 pezzi/m²
Fabbisogno tegole max. (ca.)13.9 pezzi/m²
Peso per pezzo (ca.)3.6 kg/pezzo
Peso al m² (ca.)47.9 kg/m²
Peso per pallet (ca.)889 kg
Pezzi per minipack5 pezzi
Pezzi per pallet240 pezzi

Disegni tecnici

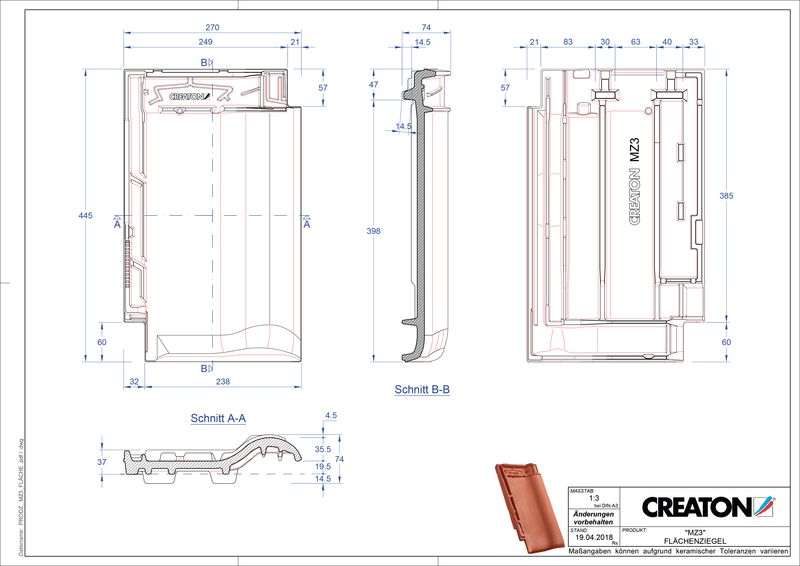

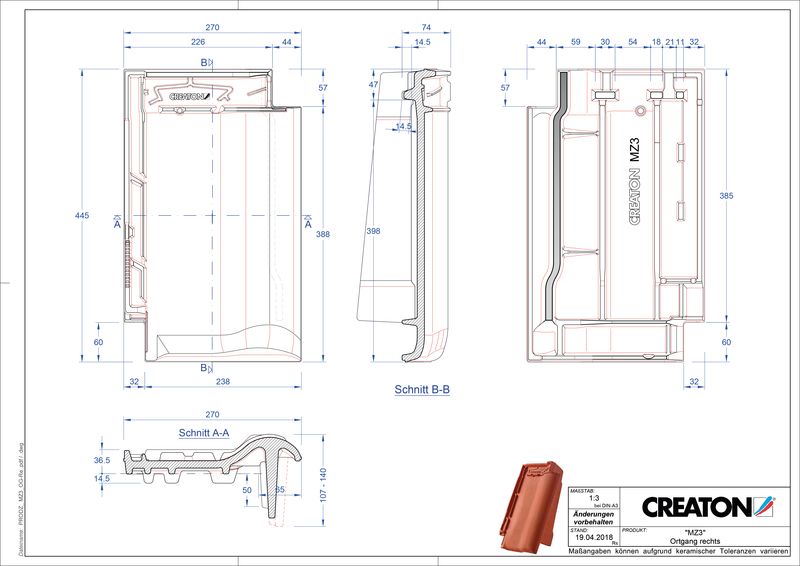

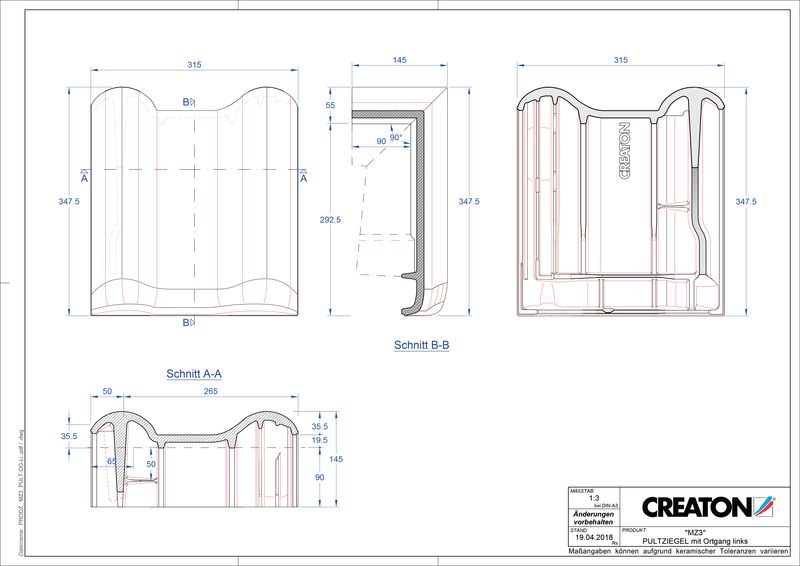

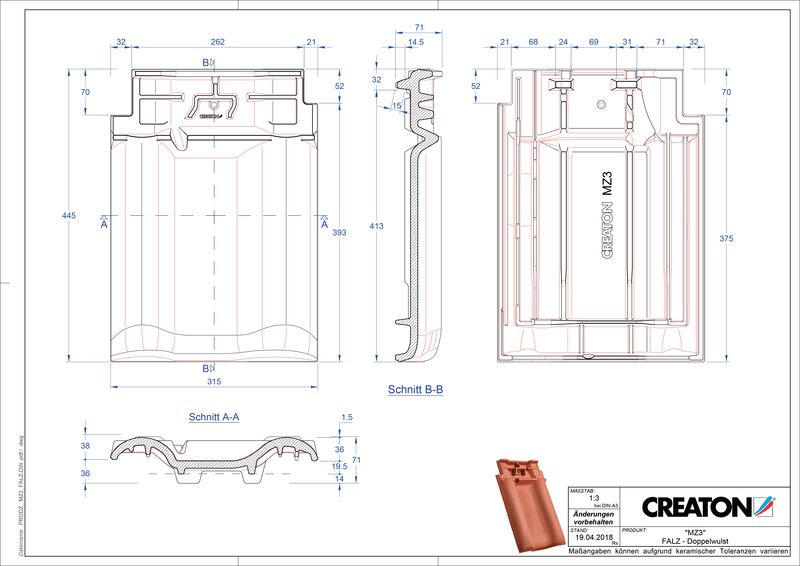

Disegno MZ3 NEU tegola laterale sinistra con tavola per gronda di frontespizio OBL
Disegno MZ3 NEU tegola laterale sinistra con tavola per gronda di frontespizio OBL

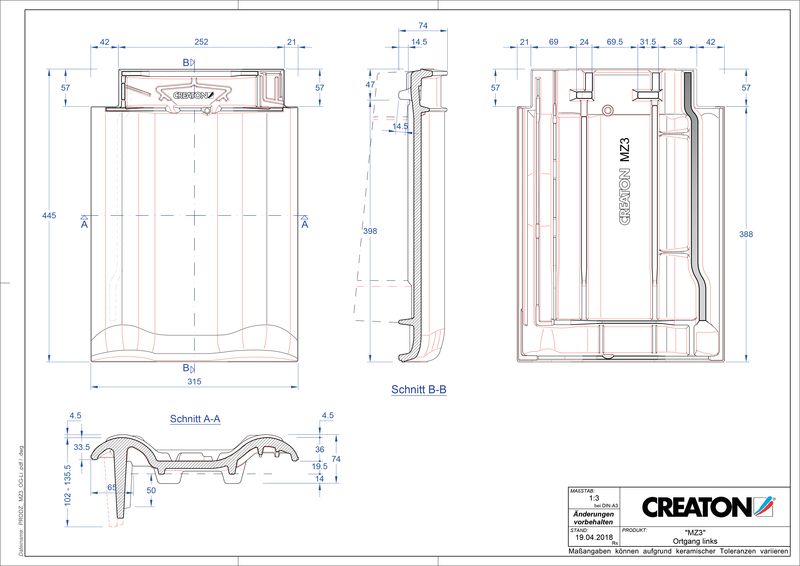

Disegno MZ3 NEU tegola laterale destra con tavola per gronda di frontespizio OBR
Disegno MZ3 NEU tegola laterale destra con tavola per gronda di frontespizio OBR

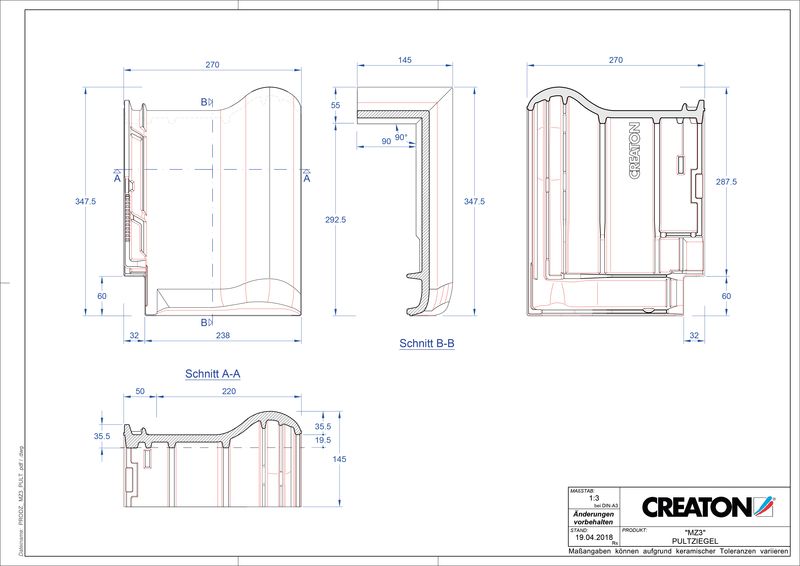

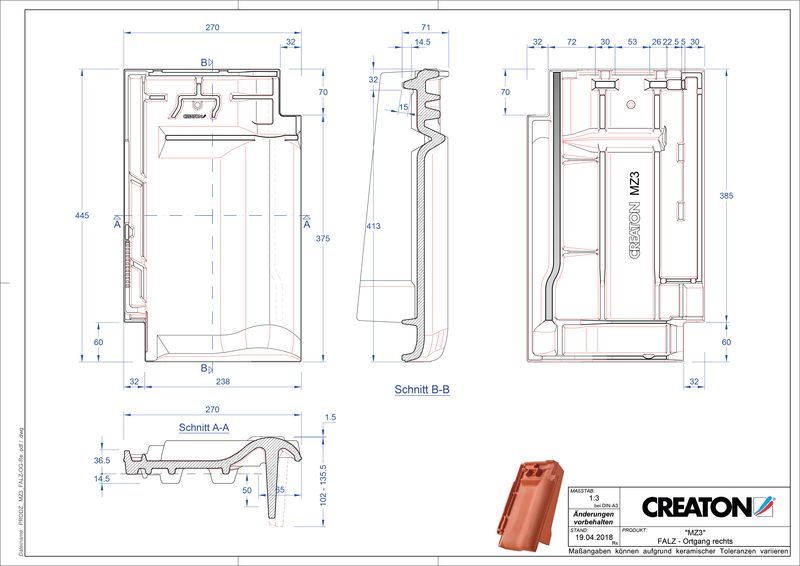

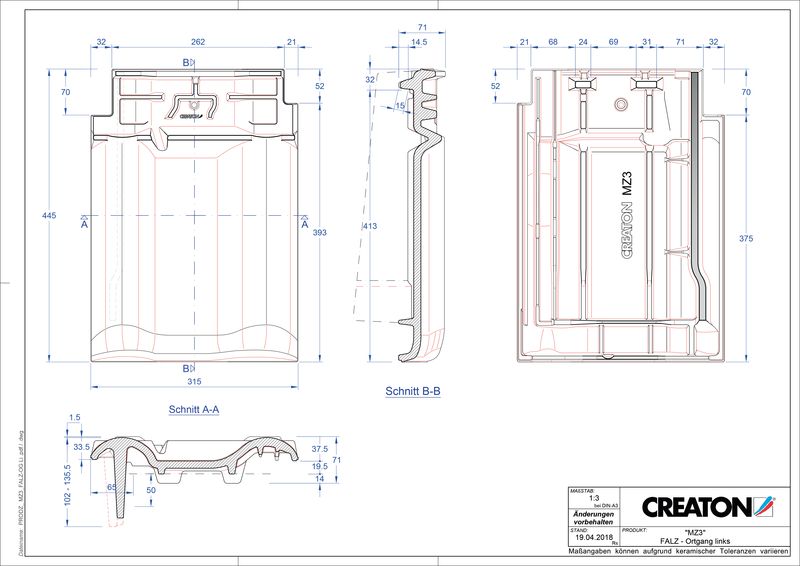

Disegno MZ3 NEU gronda di frontespizio sinistra con lamiera laterale e doppia onda ODL
Disegno MZ3 NEU gronda di frontespizio sinistra con lamiera laterale e doppia onda ODL

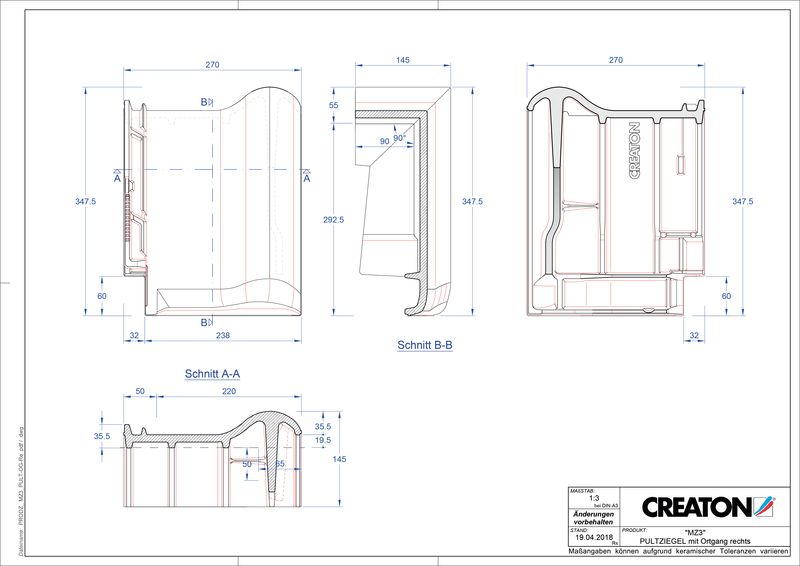

Disegno MZ3 NEU gronda di frontespizio destra con lamiera laterale e tegola OFR
Disegno MZ3 NEU gronda di frontespizio destra con lamiera laterale e tegola OFR

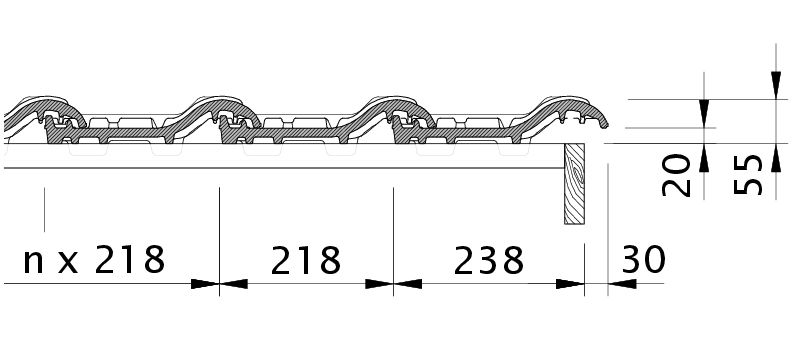

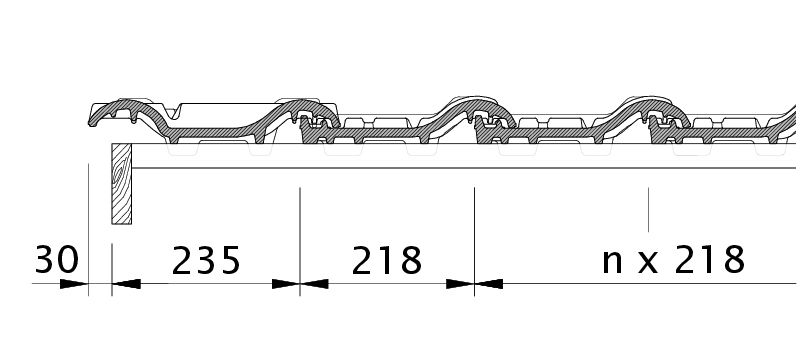

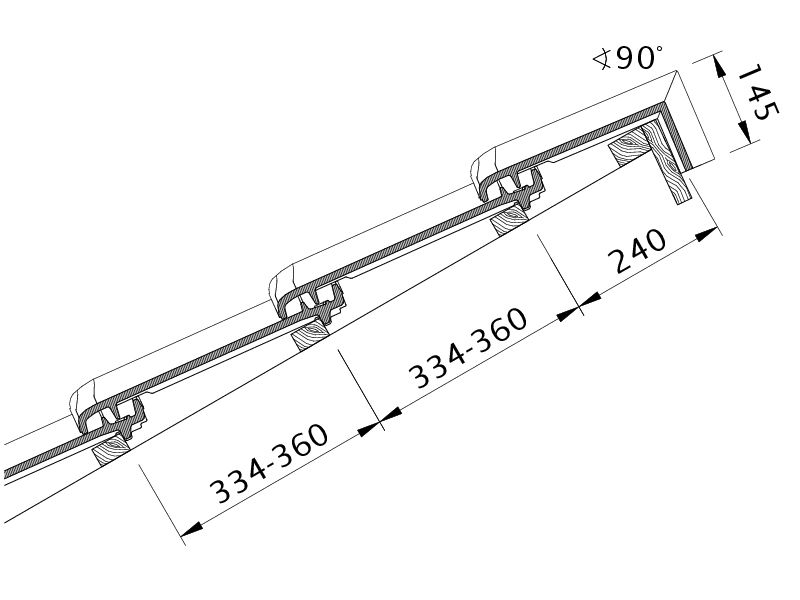

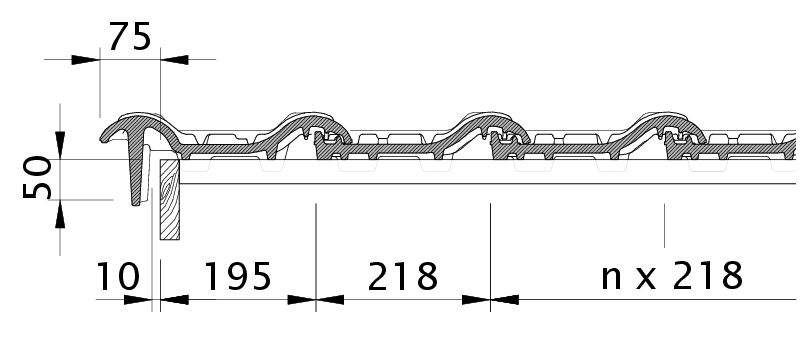

Disegno MZ3 NEU sezione trasversale tetto PDA
Disegno MZ3 NEU sezione trasversale tetto PDA

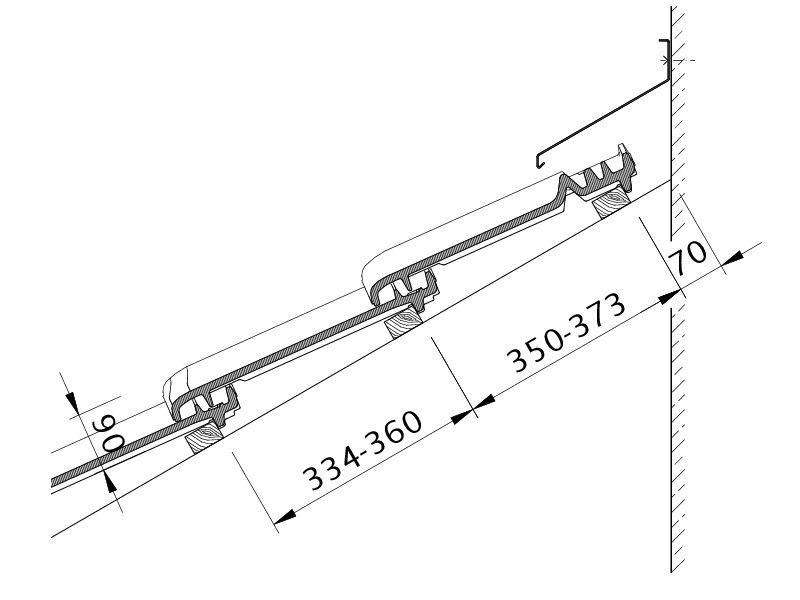

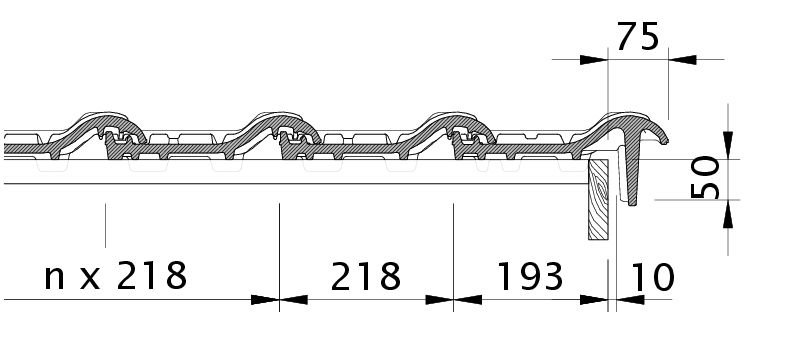

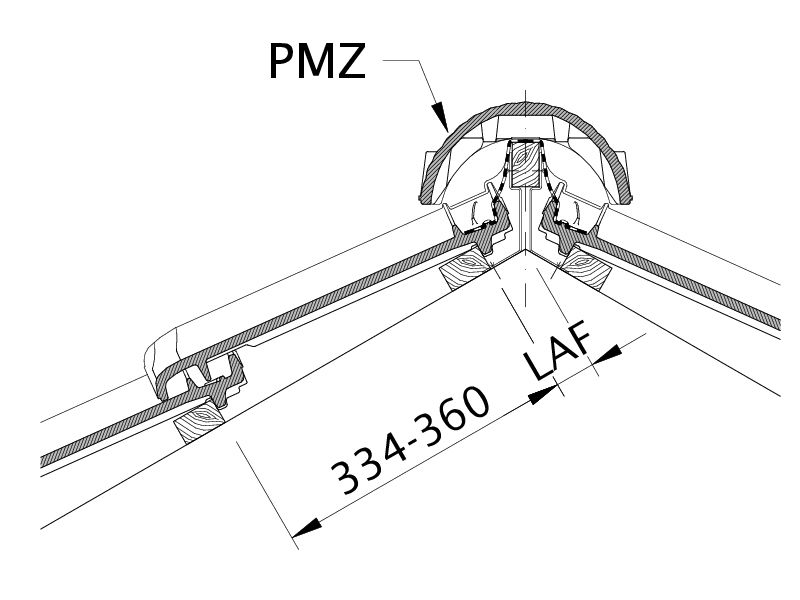

Disegno MZ3 NEU raccordo superiore con INCASTRO WMF
Disegno MZ3 NEU raccordo superiore con INCASTRO WMF

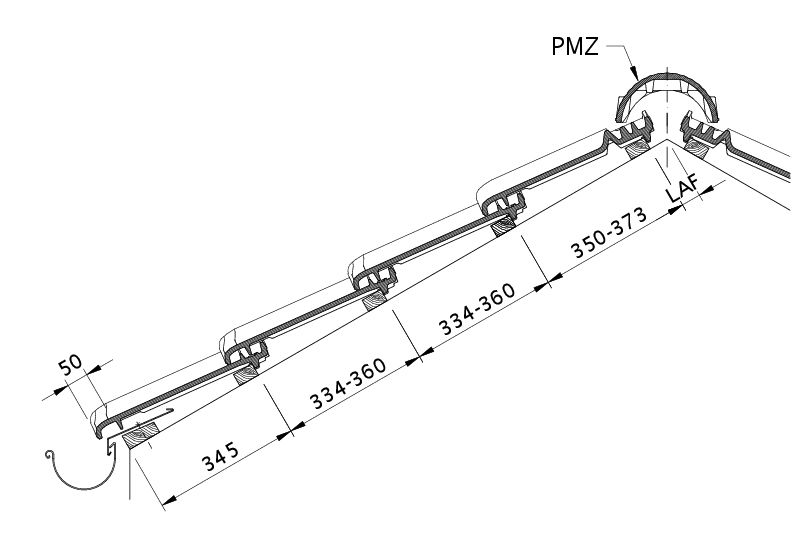

Disegno MZ3 NEU sezione trasversale tetto DQF
Disegno MZ3 NEU sezione trasversale tetto DQF

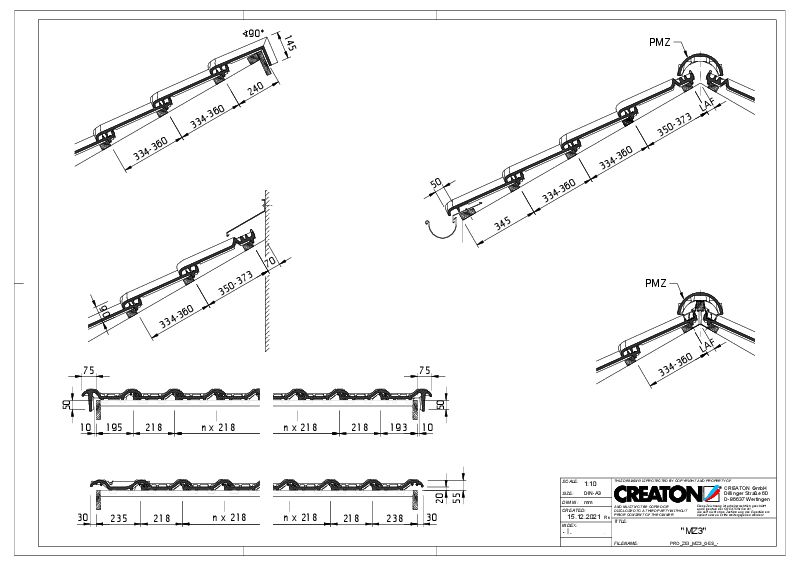

Drawing MZ3 NEU general view GES
Drawing MZ3 NEU general view GES
Disegno MZ3 NEU distanza tra i listelli al punto di taglio colmo, distanza listelli colmo LAF
Disegno MZ3 NEU distanza tra i listelli al punto di taglio colmo, distanza listelli colmo LAF

Applicazioni

Valido per l'Austria
17 °Inclinazione tetto regolare (A)
≥17 °Realizzazione di un sottotetto resistente alla pioggia secondo Önorm, prodotti CREATON possibili: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥15 °Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo Önorm, prodotti CREATON possibili: QUATTRO longlife extra
≥12 °Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo le specifiche del fabbricante CREATON, si prega di rispettare le direttive di installazione separate, prodotti CREATON possibili: QUATTRO longlife extra

Informazioni tecniche

  • Il disegno tecnico rappresentato è solo un esempio di progettazione.
  • In base alle direttive del ZVDH (associazione centrale degli artigiani che si occupano della copertura del tetto) per le tegole laterali, la distanza tra l'incastro della gronda di frontespizio e il filo esterno parete e/o filo esterno rivestimento deve essere di almeno 1 cm.
  • Per l'esecuzione di lavori al tetto valgono i regolamenti e le norme nazionali vigenti. Essi variano da Paese a Paese (ad es. regolamento ZVDH, ÖNORMEN) e devono essere rispettati durante l'esecuzione. Inoltre CREATON prepara dati specifici per l'esecuzione del sottotetto che devono essere rispettati in quanto dati del costruttore. Sono disponibili nel nostro planner del tetto o in www.creaton.de / www.creaton.at..
  • Per le inclinazioni del tetto standard di CREATON, fare riferimento alla lettera tipo.

LAF/FLA valori

Valori LAF-/FLA in mm con INCASTRO per listelli 30x50
Fabbisogno tegola di colmo (ca.)DN10°15°20°25°30°35°40°45°50°55°
PMZ 2.6 Pezzo/lfmLAF65605550454035251510
PMZ 2.6 Pezzo/lfmFLA1251201151051009595909085
Valori LAF-/FLA in mm con INCASTRO per listelli 40x60
Fabbisogno tegola di colmo (ca.)DN10°15°20°25°30°35°40°45°50°
PMZ 2.6 Pezzo/lfmLAF65605545403530155
PMZ 2.6 Pezzo/lfmFLA135130125115110105105100100
Valori LAF-/FLA in mm con INCASTRO per listelli 50x50
Fabbisogno tegola di colmo (ca.)DN10°15°20°25°30°35°40°45°
PMZ 2.6 Pezzo/lfmLAF605550403525205
PMZ 2.6 Pezzo/lfmFLA145140135125120120120115

Assortimento accessori

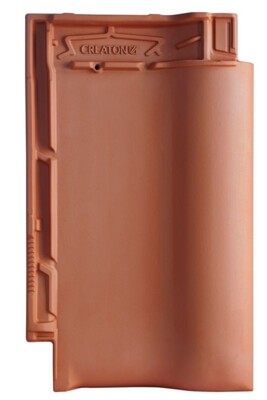

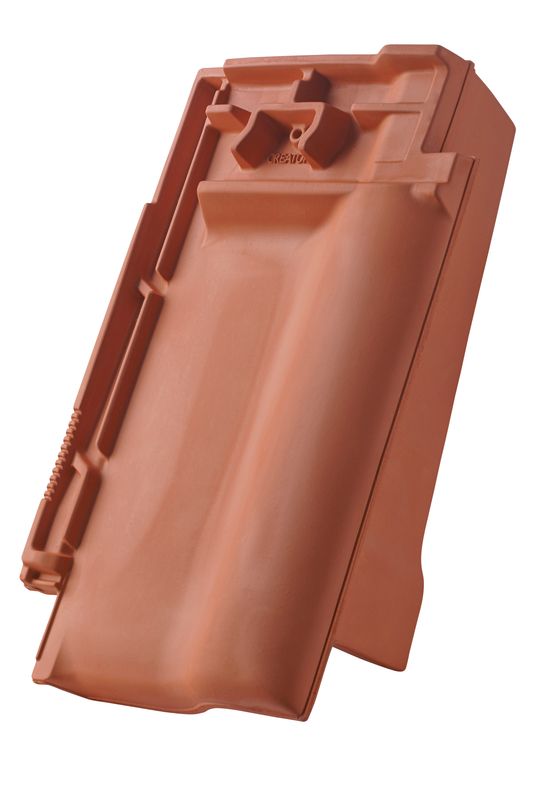

MZ3 NEU Tegola laterale destra

MZ3 NEU Tegola laterale destra

MZ3 NEU Tegola laterale sinistra

MZ3 NEU Tegola laterale sinistra

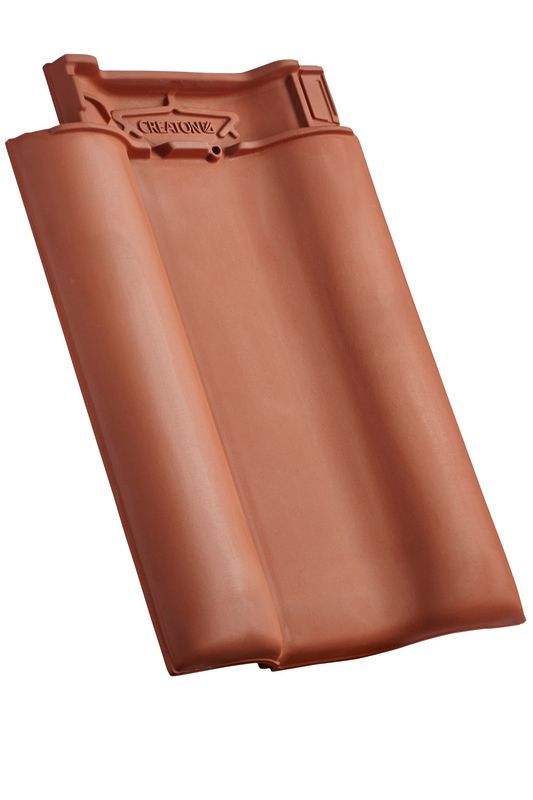

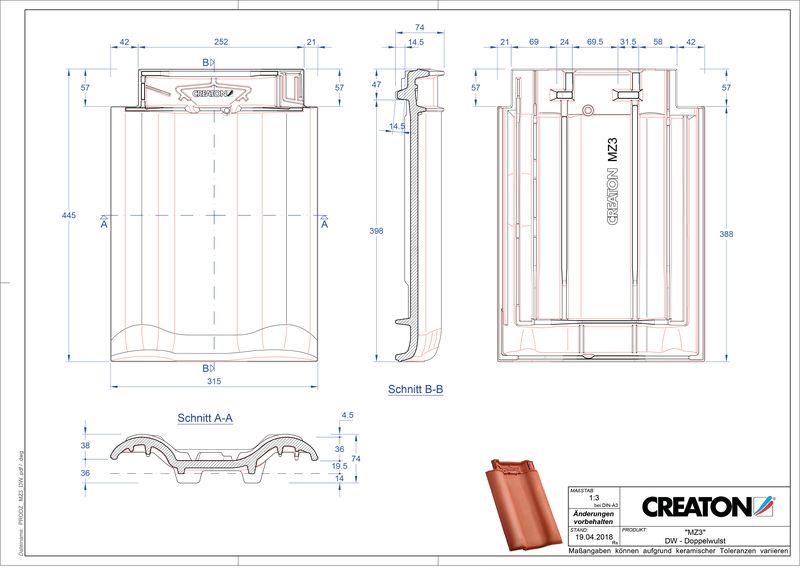

MZ3 NEU Tegola a doppia onda

MZ3 NEU Tegola a doppia onda

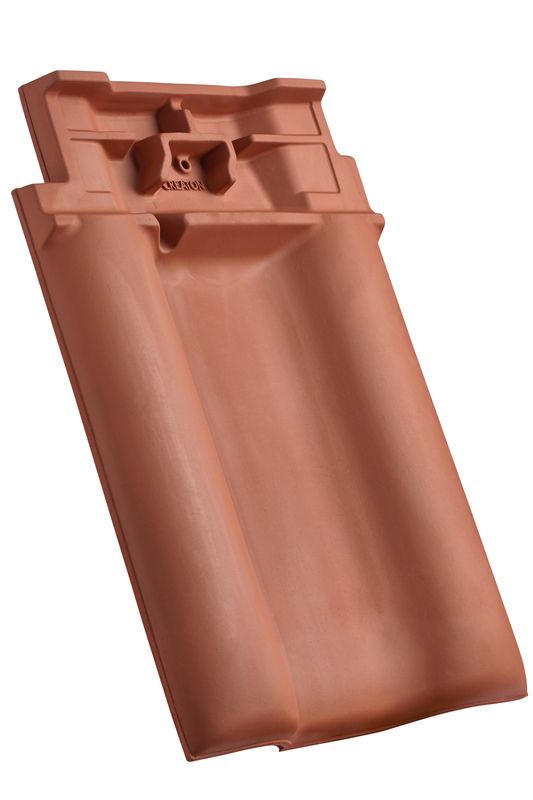

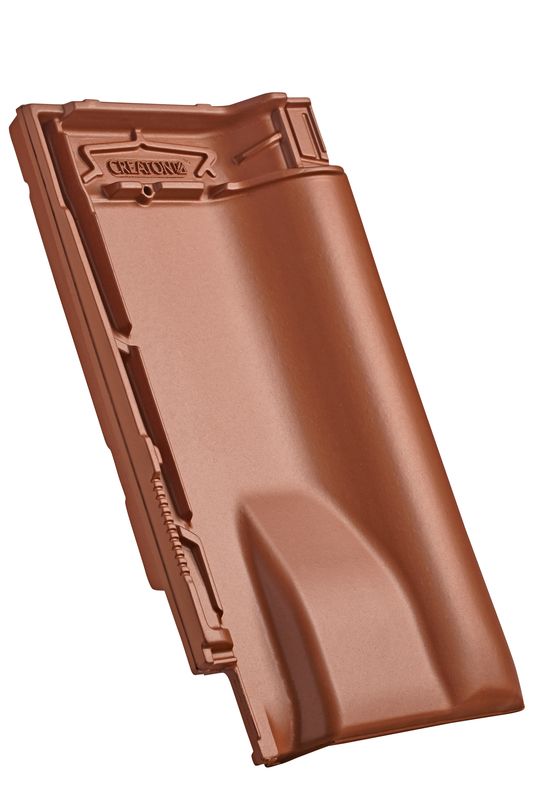

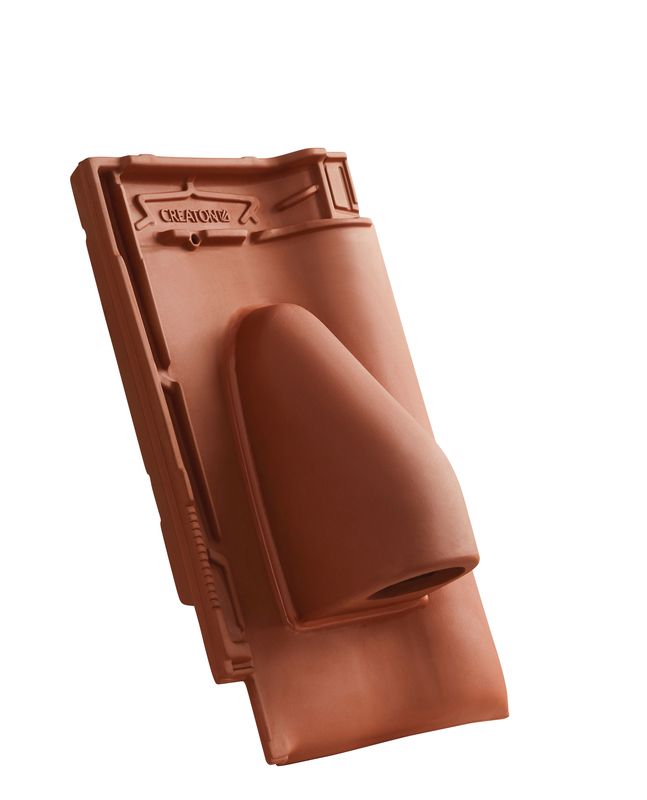

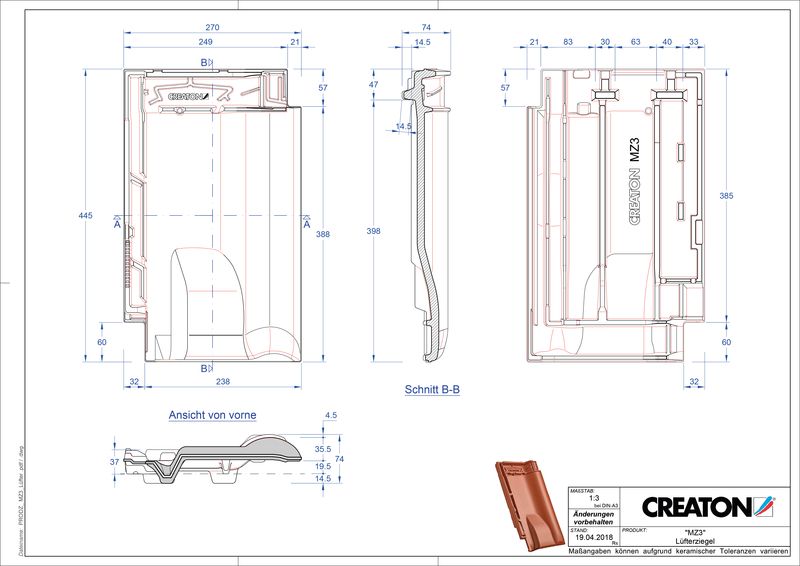

MZ3 NEU Tegola aeratore

MZ3 NEU Tegola aeratore

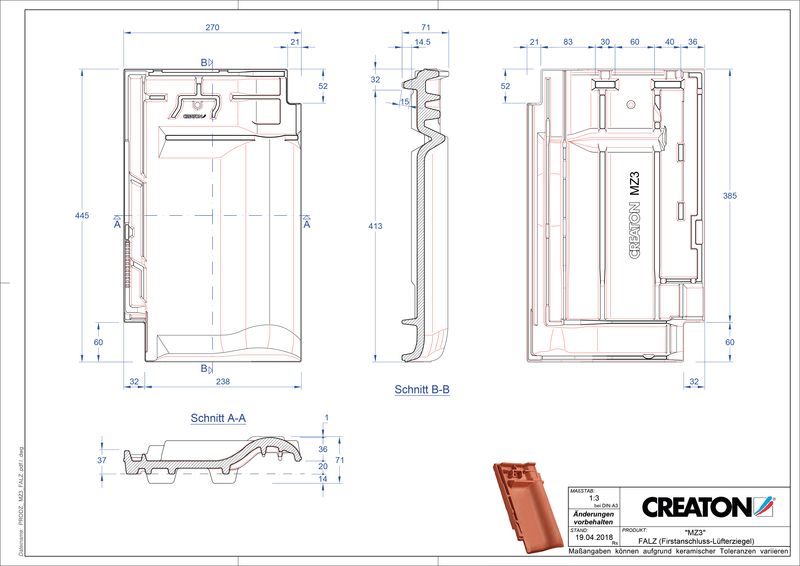

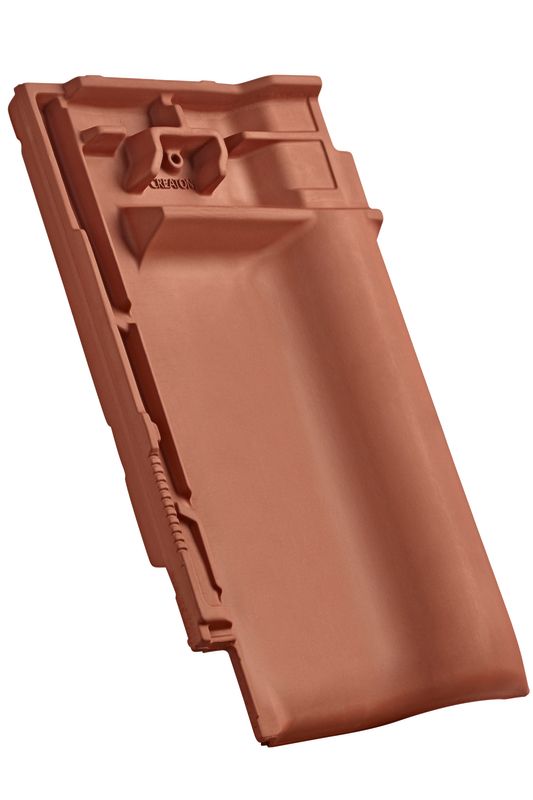

MZ3 NEU Tegola raccordo colmo-aeratore

MZ3 NEU Tegola raccordo colmo-aeratore

MZ3 NEU Tegola raccordo colmo-aeratore-tegola laterale a destra

MZ3 NEU Tegola raccordo colmo-aeratore-tegola laterale a destra

MZ3 NEU Tegola raccordo colmo-aeratore-tegola laterale a sinistra

MZ3 NEU Tegola raccordo colmo-aeratore-tegola laterale a sinistra

MZ3 NEU Tegola raccordo colmo-aeratore-doppia onda

MZ3 NEU Tegola raccordo colmo-aeratore-doppia onda

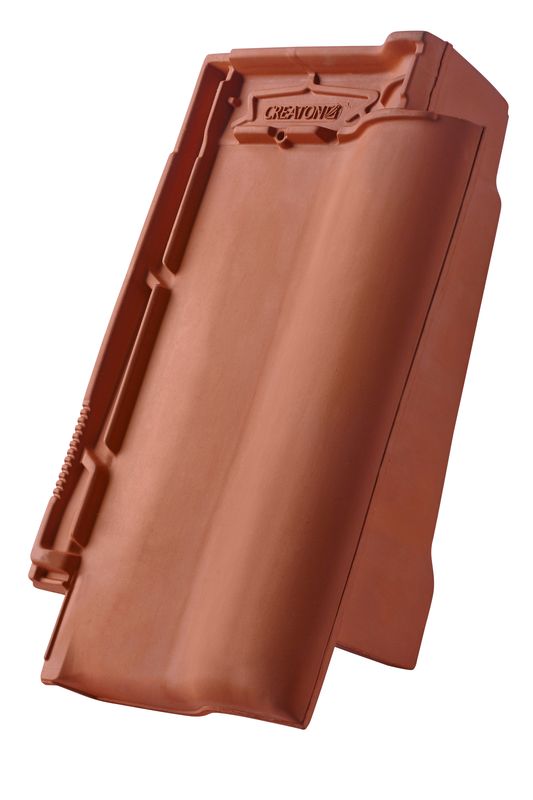

MZ3 NEU Tegola di testata pressata

MZ3 NEU Tegola di testata pressata

MZ3 NEU Tegola laterale di testata pressata destra

MZ3 NEU Tegola laterale di testata pressata destra

MZ3 NEU Tegola laterale di testata pressata sinistra

MZ3 NEU Tegola laterale di testata pressata sinistra

MZ3 NEU tegola di testata guarnita dimensione particolare

MZ3 NEU tegola di testata guarnita dimensione particolare

MZ3 NEU Tegola laterale di testata guarnita dimensione particolare a destra

MZ3 NEU Tegola laterale di testata guarnita dimensione particolare a destra

MZ3 NEU Tegola laterale di testata guarnita dimensione particolare a sinistra

MZ3 NEU Tegola laterale di testata guarnita dimensione particolare a sinistra

MZ3 NEU Tegola di mansarda/di spigolo guarnita dimensione particolare

MZ3 NEU Tegola di mansarda/di spigolo guarnita dimensione particolare

MZ3 NEU Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a destra

MZ3 NEU Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a destra

MZ3 NEU Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a sinistra

MZ3 NEU Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a sinistra

Assortimento per aerazioni tetto ed ingressi nel tetto

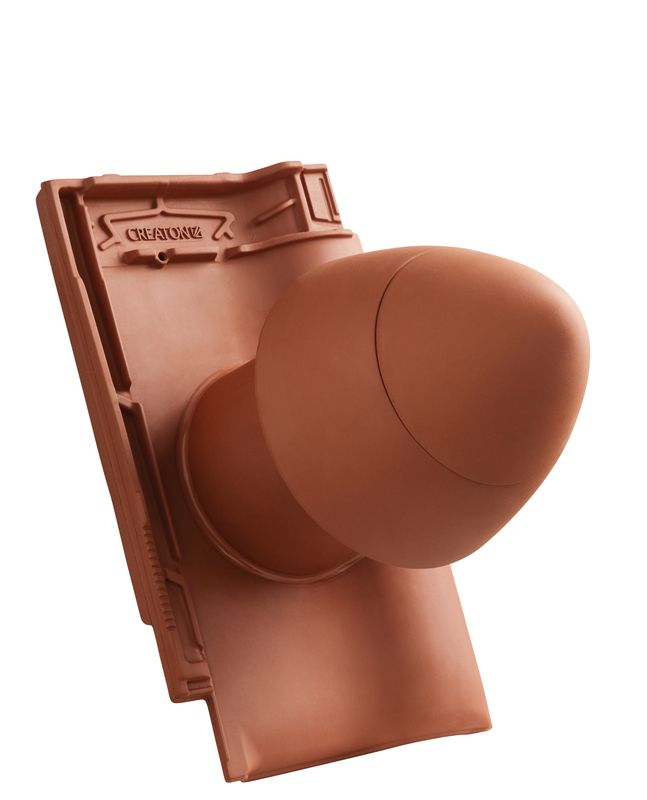

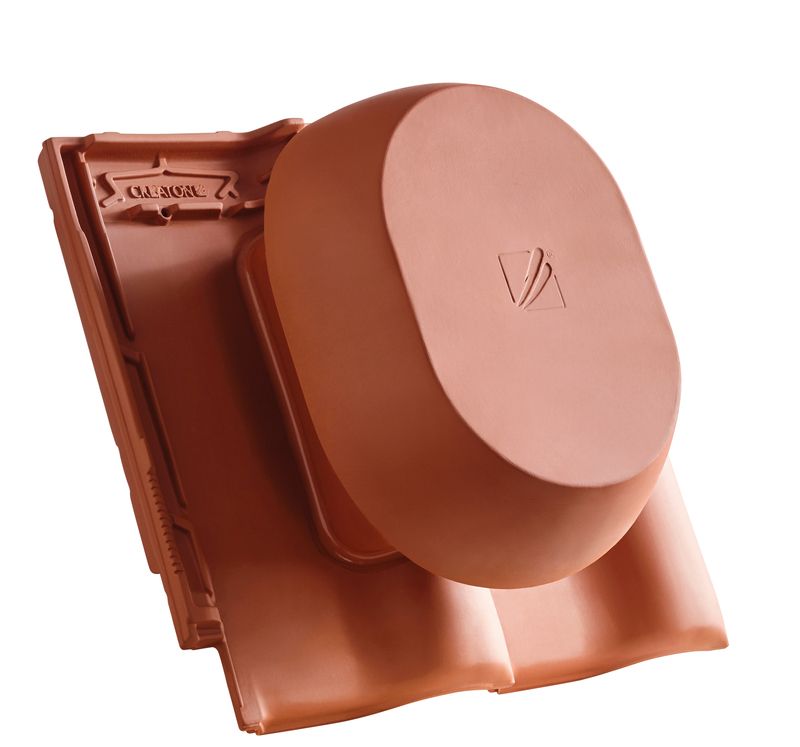

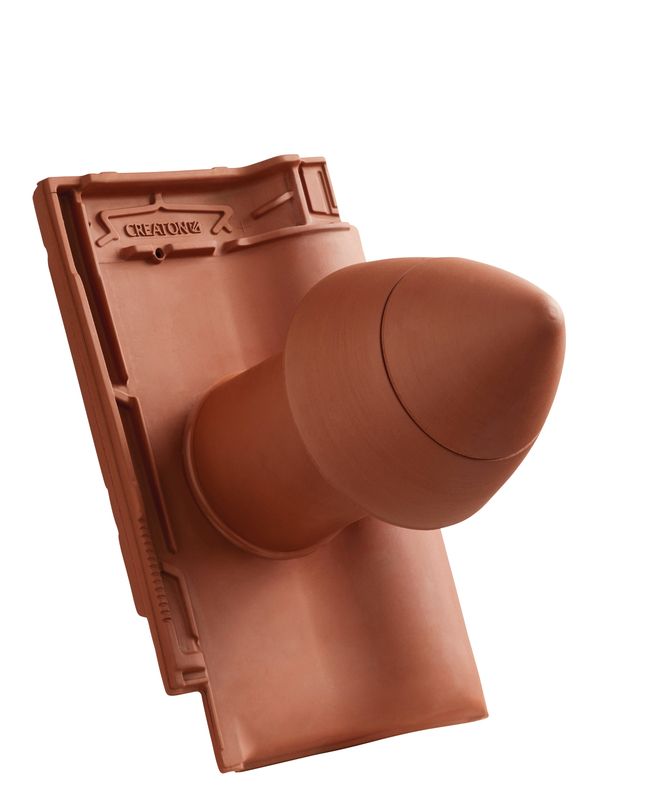

MZ3 NEU SIGNUM Tubo di sfiato in ceramica DN 110 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

MZ3 NEU SIGNUM Tubo di sfiato in ceramica DN 110 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

MZ3 NEU SIGNUM Tubo di sfiato in ceramica DN 125 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

MZ3 NEU SIGNUM Tubo di sfiato in ceramica DN 125 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

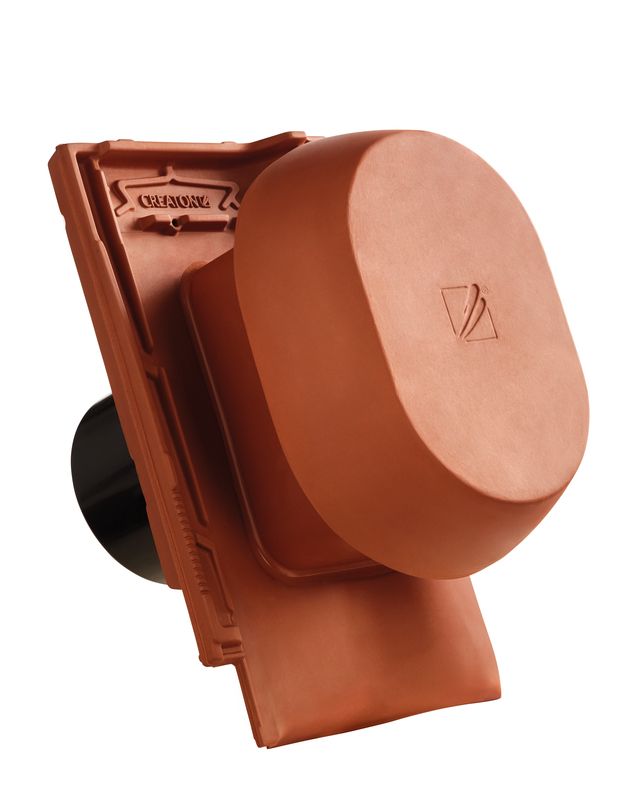

MZ3 NEU SIGNUM Scarico della condensa in ceramica DN 160 mm, incl. adattatore di collegamento sottotetto

MZ3 NEU SIGNUM Scarico della condensa in ceramica DN 160 mm, incl. adattatore di collegamento sottotetto

MZ3 NEU SIGNUM scarico della condensa in ceramica DN 200 mm, incl. adattatore collegamento sottotetto

MZ3 NEU SIGNUM scarico della condensa in ceramica DN 200 mm, incl. adattatore collegamento sottotetto

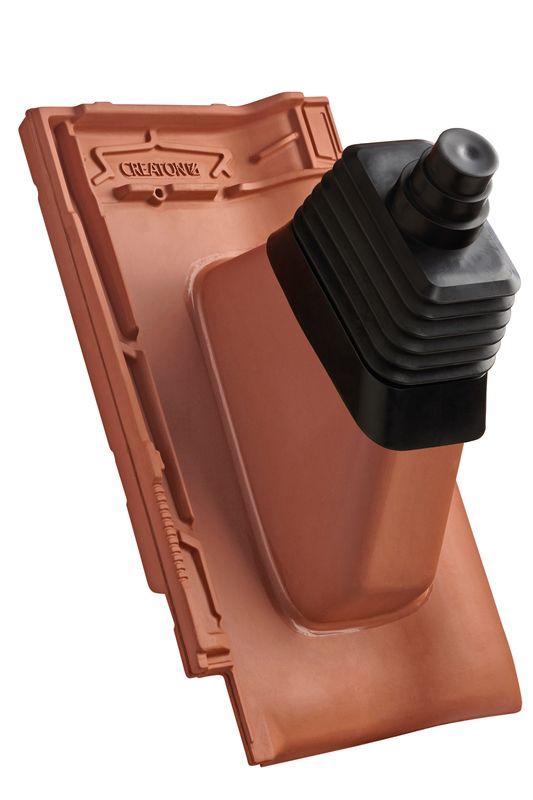

MZ3 NEU Uscita antenna

MZ3 NEU Uscita antenna

MZ3 NEU Tegola uscita tubo solare

MZ3 NEU Tegola uscita tubo solare

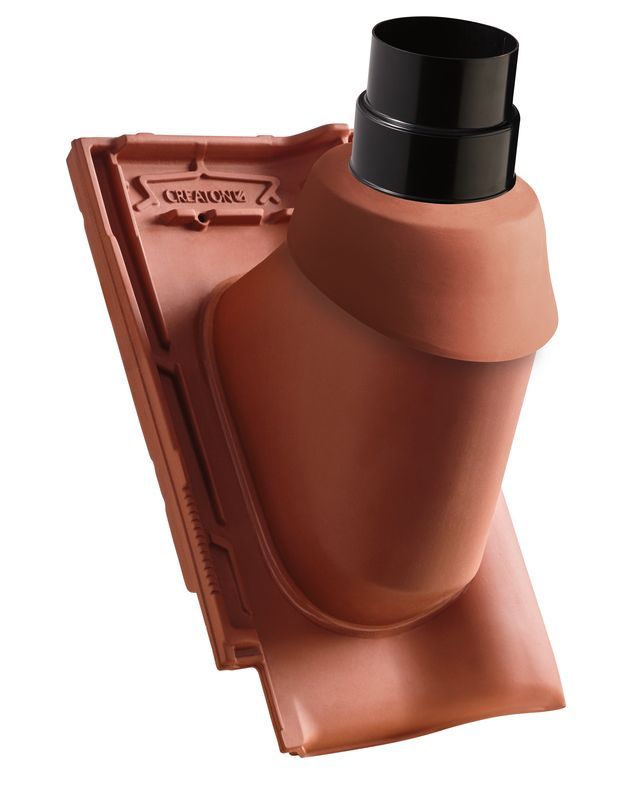

MZ3 NEU Uscita termica in ceramica DN 110/125

MZ3 NEU Uscita termica in ceramica DN 110/125

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 200

Tubo flessibile universale DN 200

Adattatore collegamento sottotetto universale NW 13,5

Adattatore collegamento sottotetto universale NW 13,5

Adattatore collegamento sottotetto universale diam. nominale 20

Adattatore collegamento sottotetto universale diam. nominale 20

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 150/160

Assortimento per protezione antineve, accesso al tetto e montaggio elementi solari in metallo

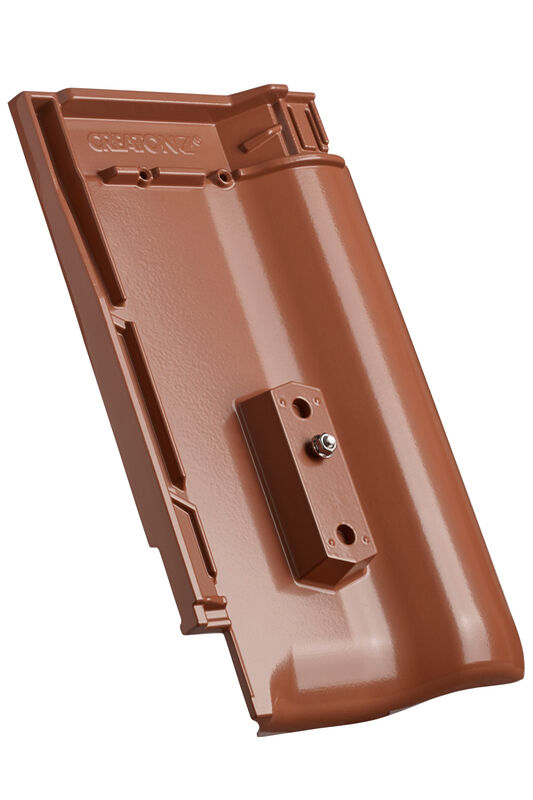

MZ3 NEU Elemento di base in alluminio

MZ3 NEU Elemento di base in alluminio

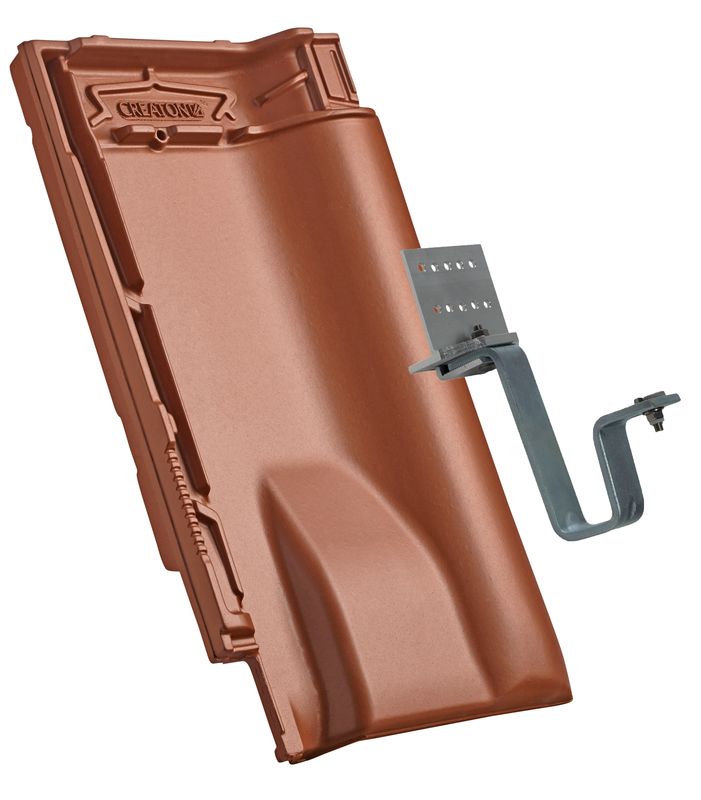

Supporto per elemento solare GRUEL standard (argilla)

Supporto per elemento solare GRUEL standard (argilla)

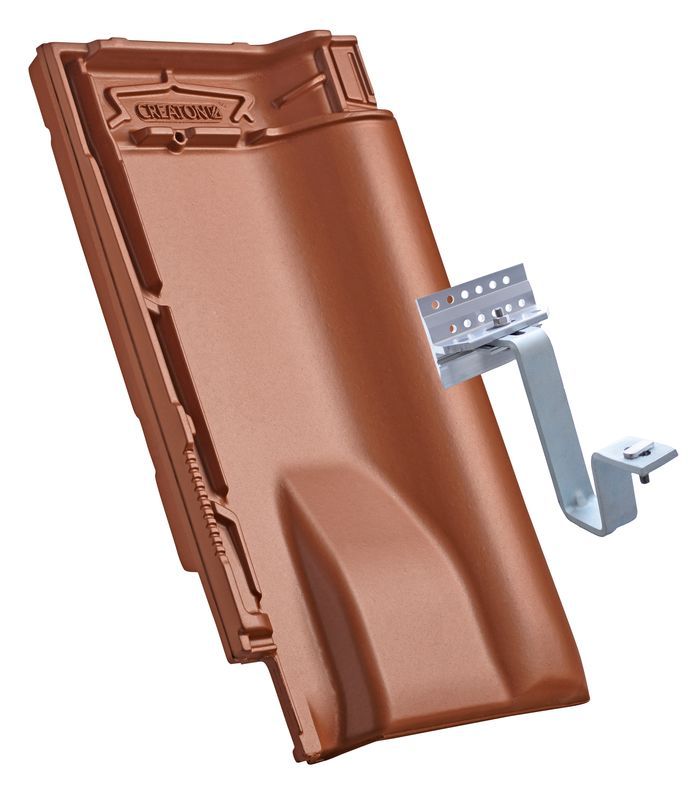

MZ3 Fissaggio per sistema solare per montaggio su assi

MZ3 Fissaggio per sistema solare per montaggio su assi

MZ3 Fissaggio per sistema solare per montaggio su piloni

MZ3 Fissaggio per sistema solare per montaggio su piloni

Singolo gradino

Singolo gradino

Griglia corta

Griglia corta

Griglia lunga

Griglia lunga

Supporto legno tondo

Supporto legno tondo

Supporto per tubo fermaneve

Supporto per tubo fermaneve

Tubo fermaneve Ø 40 mm, lunghezza 3 m

Tubo fermaneve Ø 40 mm, lunghezza 3 m

Coperchio terminale tubo fermaneve universale

Coperchio terminale tubo fermaneve universale

Scala tetto

Scala tetto

Supporto scala tetto

Supporto scala tetto

Supporto legno tondo

Supporto legno tondo

MAG Gancio fermaneve

MAG Gancio fermaneve

Griglia gradino alluminio 150 x 25 cm

Griglia gradino alluminio 150 x 25 cm

Griglia fermaneve piena 1,50 m

Griglia fermaneve piena 1,50 m

Manicotto di collegamento per tubo fermaneve Ø 40 mm

Manicotto di collegamento per tubo fermaneve Ø 40 mm

Assortimento per dettagli tetto e fissaggio antivento

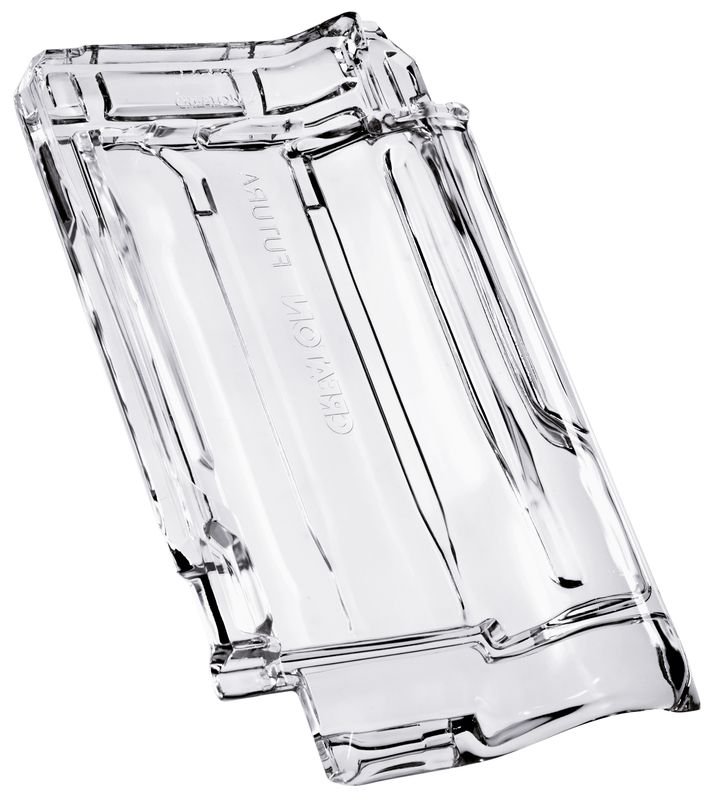

MZ3 NEU Tegola in vetro (acrilica)

MZ3 NEU Tegola in vetro (acrilica)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 30/50 (MEL, VIS)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 30/50 (MEL, VIS)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/60 (MEL) e listello 40/50 (BAL, PRE)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/60 (MEL) e listello 40/50 (BAL, PRE)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/50 (HER, MZ3, ELE, RAP, MEL)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/50 (HER, MZ3, ELE, RAP, MEL)

Graffa antitempesta zinco-alluminio grappa di fissaggio, listello universale (SIN)

Graffa antitempesta zinco-alluminio grappa di fissaggio, listello universale (SIN)

Grappa di colmo in alluminio PDZ (Grappa di fissaggio di testata universale)

Grappa di colmo in alluminio PDZ (Grappa di fissaggio di testata universale)

Vite in acciaio inox con tenuta lunghezza da 50

Vite in acciaio inox con tenuta lunghezza da 50

Grappa di displuvio e di conversa 10-13 mm

Grappa di displuvio e di conversa 10-13 mm

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Pettine di ventilazione per grondaie altezza pettine 55 mm

Pettine di ventilazione per grondaie altezza pettine 55 mm

Pettine di ventilazione per grondaie

Pettine di ventilazione per grondaie

Lucernario 45 x 55 cm in metallo con vetro di sicurezza temprato

Lucernario 45 x 55 cm in metallo con vetro di sicurezza temprato

Lucernario a isolamento termico 55 x 78 cm

Lucernario a isolamento termico 55 x 78 cm

Pilone del satellitare e dell'antenna zincato o rivestito colorato

Pilone del satellitare e dell'antenna zincato o rivestito colorato

Colore a verniciatura acrilica 250 ml

Colore a verniciatura acrilica 250 ml

Assortimento tegole di colmo e di displuvio

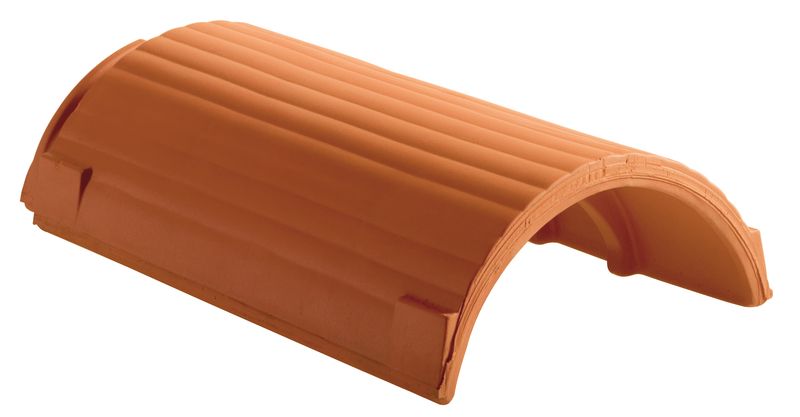

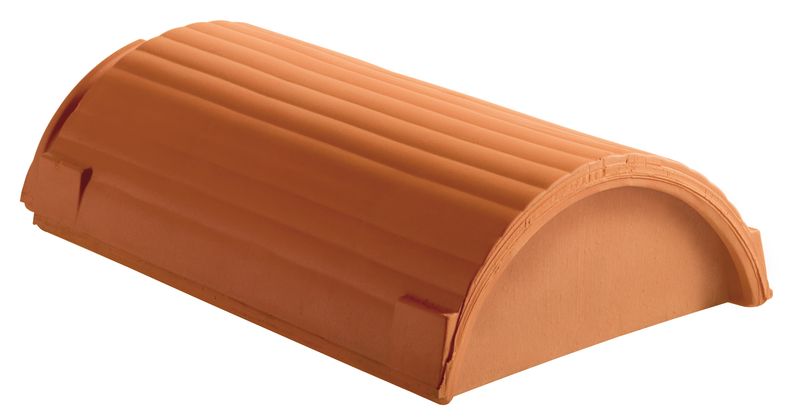

GOG Tegola di colmo PMZ

GOG Tegola di colmo PMZ

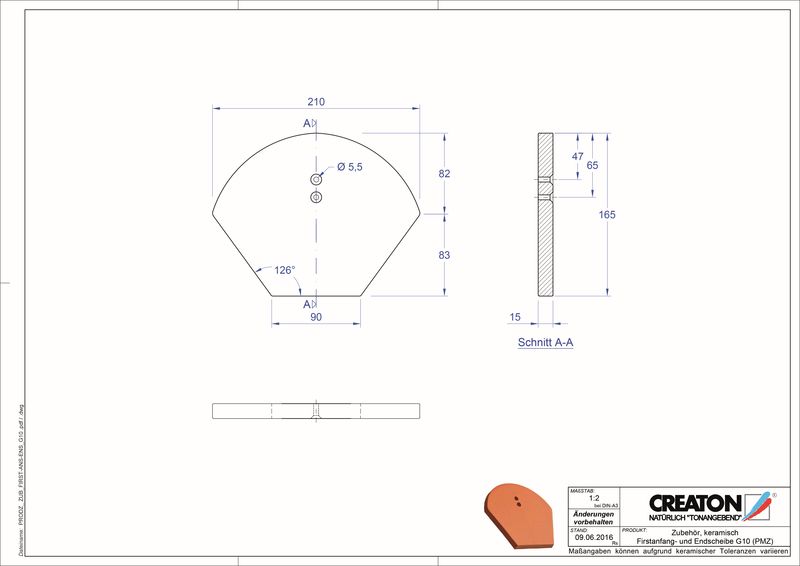

GOG Piastra di colmo iniziale e finale in ceramica PMZ

GOG Piastra di colmo iniziale e finale in ceramica PMZ

GOG Piastra di funzione iniziale e finale in ceramica PMZ

GOG Piastra di funzione iniziale e finale in ceramica PMZ

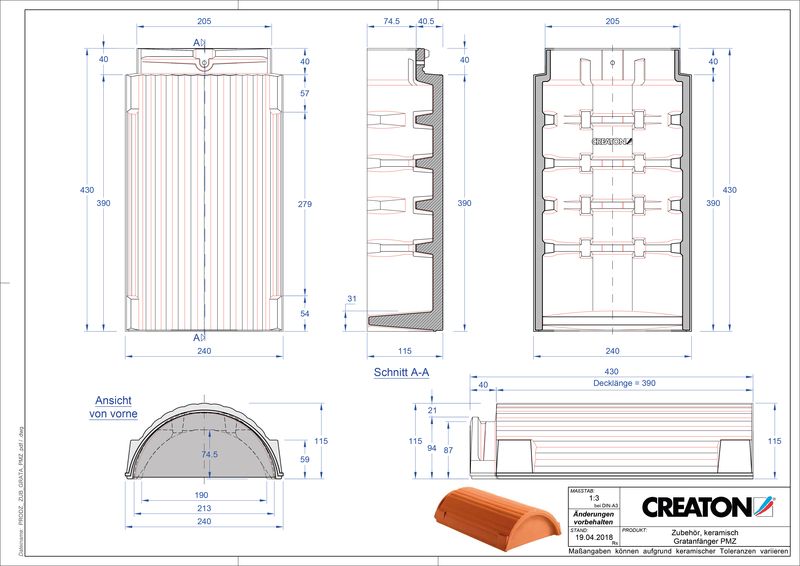

GOG Colmo iniziale in ceramica PMZ

GOG Colmo iniziale in ceramica PMZ

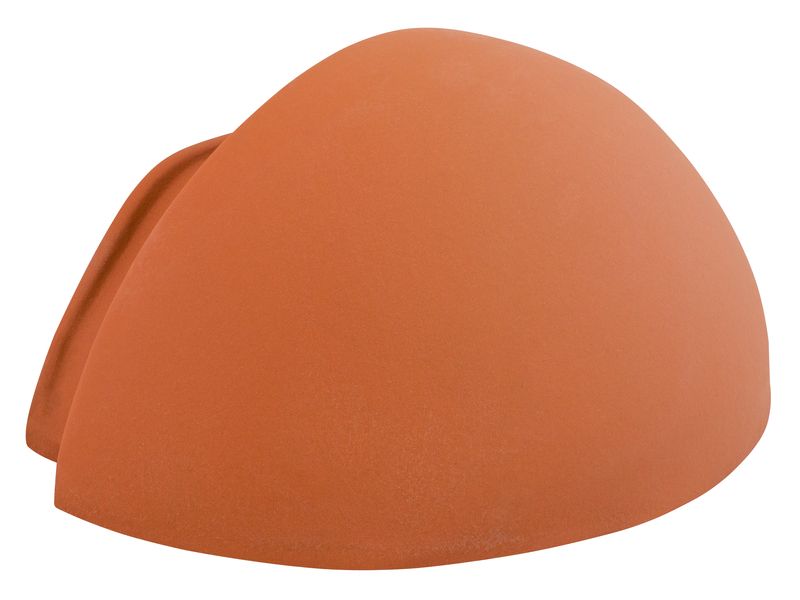

GOG Colmo iniziale in ceramica estremità tonda PMZ

GOG Colmo iniziale in ceramica estremità tonda PMZ

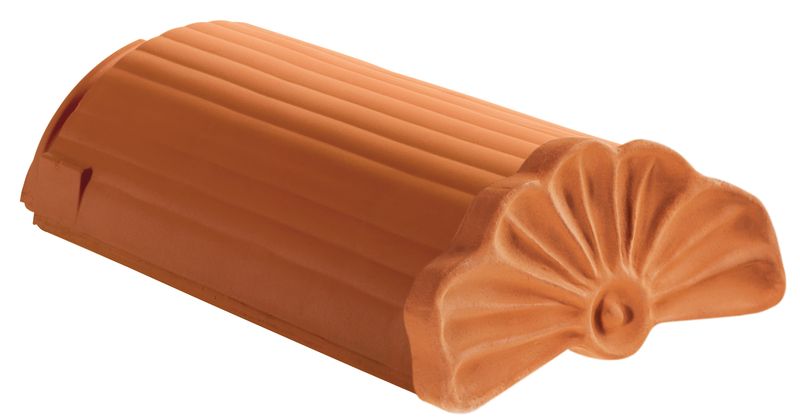

GOG Colmo iniziale in ceramica a forma di conchiglia PMZ

GOG Colmo iniziale in ceramica a forma di conchiglia PMZ

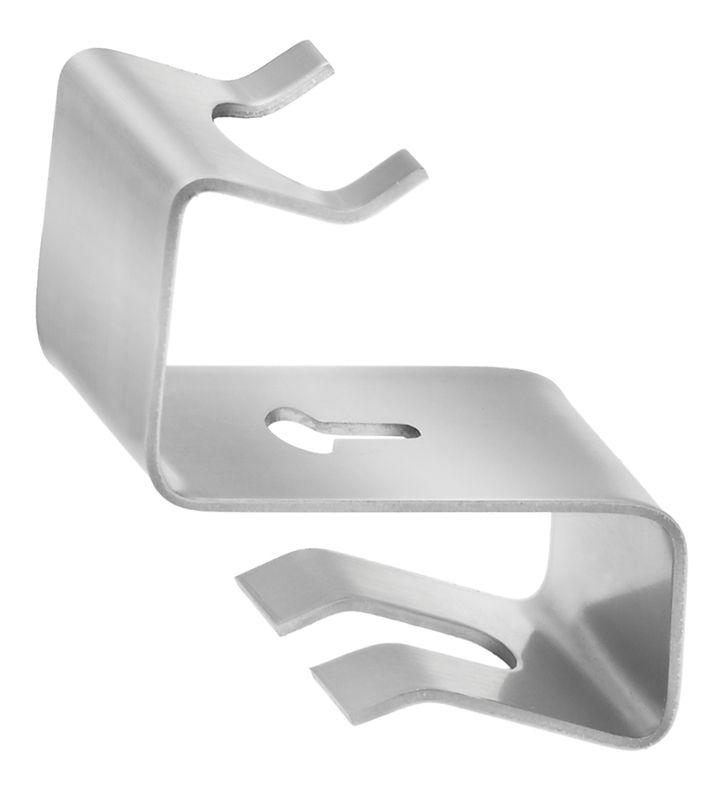

FIRSTFIX Graffa di colmo in acciaio inox PMZ

FIRSTFIX Graffa di colmo in acciaio inox PMZ

Graffa di colmo alluminio PMZ

Graffa di colmo alluminio PMZ

FIRSTFIX Filo grappa di colmo universale

FIRSTFIX Filo grappa di colmo universale

FIRSTFIX Set graffe di bloccaggio universali

FIRSTFIX Set graffe di bloccaggio universali

Rotolo di colmo/displuvio 220 (CREAROLL ALU)

Rotolo di colmo/displuvio 220 (CREAROLL ALU)

Rotolo di colmo/displuvio 300 (CREAROLL ALU)

Rotolo di colmo/displuvio 300 (CREAROLL ALU)

Rotolo di colmo/displuvio 220 (CREAROLL PP)

Rotolo di colmo/displuvio 220 (CREAROLL PP)

Rotolo di colmo/displuvio 310 (CREAROLL PP)

Rotolo di colmo/displuvio 310 (CREAROLL PP)

Rotolo di colmo/displuvio 390 (CREAROLL PP)

Rotolo di colmo/displuvio 390 (CREAROLL PP)

GOG Tegola di colmo PR

GOG Tegola di colmo PR

GOG Piastra di colmo iniziale e finale in ceramica PR

GOG Piastra di colmo iniziale e finale in ceramica PR

Piastra iniziale e terminale di funzione in ceramica tipo 1 PR GOG (argilla)

Piastra iniziale e terminale di funzione in ceramica tipo 1 PR GOG (argilla)

GOG Colmo iniziale in ceramica PR

GOG Colmo iniziale in ceramica PR

Colmo iniziale in ceramica a forma di conchiglia PR GOG (argilla)

Colmo iniziale in ceramica a forma di conchiglia PR GOG (argilla)

Graffa di colmo alluminio PR

Graffa di colmo alluminio PR

FIRSTFIX Graffa di colmo in acciaio inox PR

FIRSTFIX Graffa di colmo in acciaio inox PR

GOG Colmo (a tre vie) triassiale PF

GOG Colmo (a tre vie) triassiale PF

GOG Colmo (a tre vie) quadriassiale PF

GOG Colmo (a tre vie) quadriassiale PF

Download

È possibile ordinare fino a 3 campioni.

Seleziona il campione richiesto.

Vedi il Carrello
