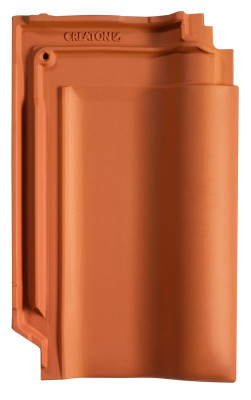

MZ3 KLASSIK

L'affidabile tegola piana.

  • Fino a 16 mm di tratto di scorrimento per un adattamento ottimale alla ripartizione dei listelli
  • Ottimo comportamento fluidodinamico e deflusso sicuro dell'acqua grazie alla sovrapposizione tecnicamente ideale
  • Grande varietà cromatica grazie a 4 diversi colori

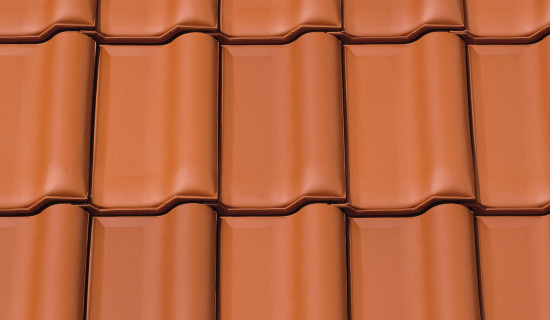

rosso naturale
rosso naturale
NUANCE rosso rame ingobbiato
NUANCE rosso rame ingobbiato
NUANCE grigio invecchiato ingobbiato
NUANCE grigio invecchiato ingobbiato
NUANCE antracite ingobbiato
NUANCE antracite ingobbiato

Dati tecnici

Grandezza (ca.)255 x 420 mm
Larghezza di sovrapposizione min. (ca.)203 mm
Larghezza di sovrapposizione al m (ca.)205 mm
Larghezza di sovrapposizione max. (ca.)207 mm
Lunghezza di sovrapposizione min. (ca.)343 mm
Lunghezza di sovrapposizione al m (ca.)351 mm
Lunghezza di sovrapposizione max. (ca.)358 mm
Fabbisogno di tegole min. (ca.)13.5 pezzi/m²
Fabbisogno di tegole al m. (ca.)13.9 pezzi/m²
Fabbisogno tegole max. (ca.)14.4 pezzi/m²
Peso per pezzo (ca.)3.6 kg/pezzo
Peso al m² (ca.)50 kg/m²
Peso per pallet (ca.)889 kg
Pezzi per minipack5 pezzi
Pezzi per pallet240 pezzi

Disegni tecnici

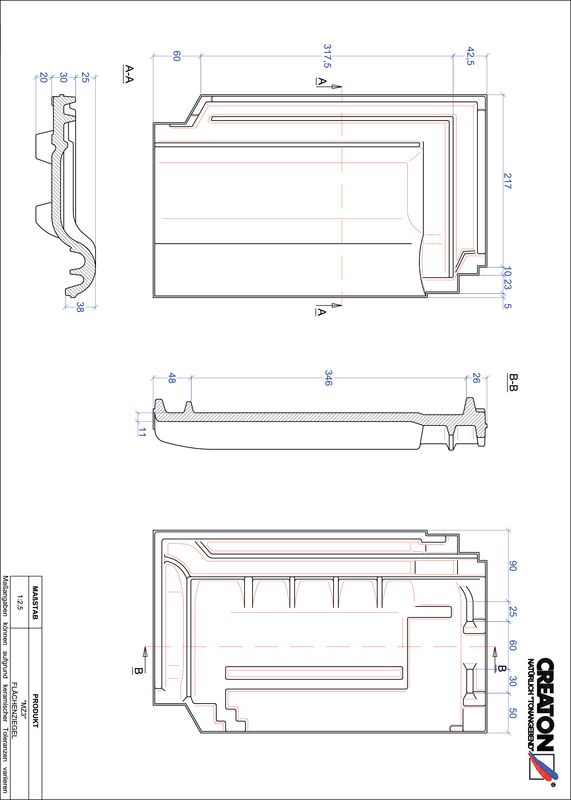

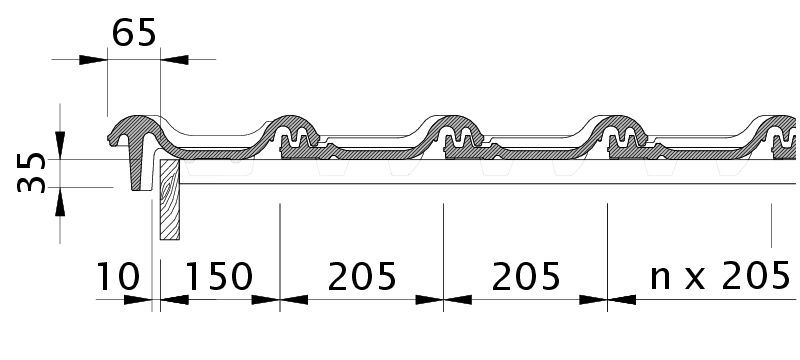

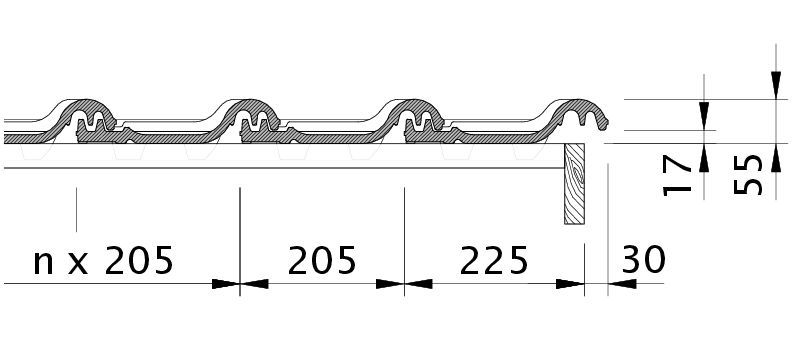

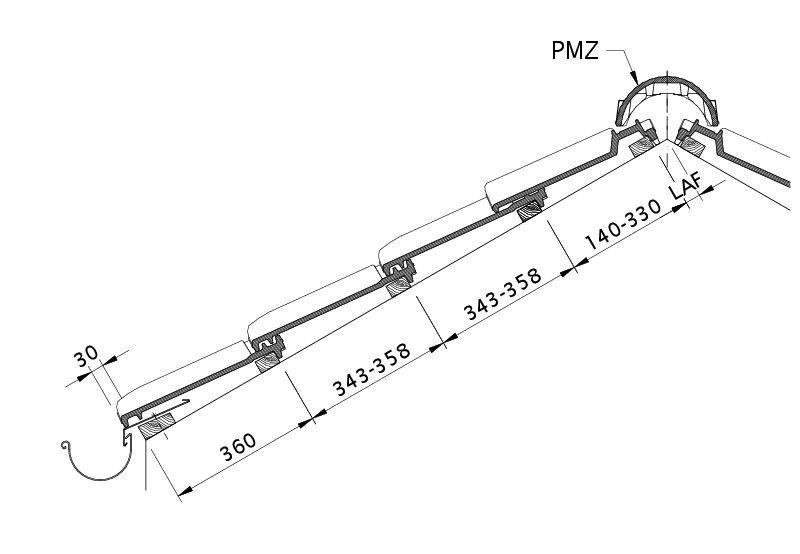

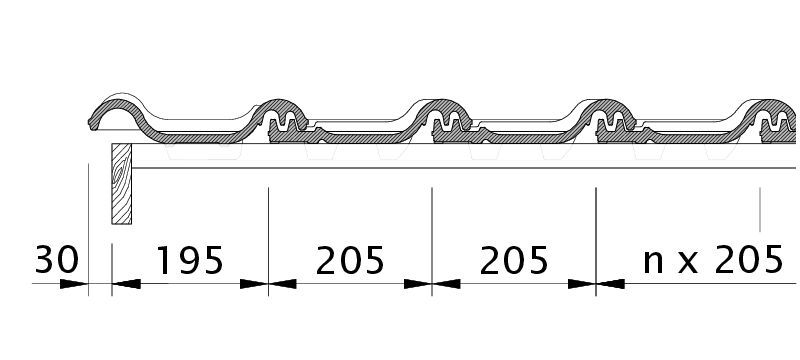

Disegno MZ3 sezione trasversale tetto DQF
Disegno MZ3 sezione trasversale tetto DQF
Disegno MZ3 tegola laterale sinistra con tavola per gronda di frontespizio OBL
Disegno MZ3 tegola laterale sinistra con tavola per gronda di frontespizio OBL
Disegno MZ3 tegola laterale destra con tavola per gronda di frontespizio OBR
Disegno MZ3 tegola laterale destra con tavola per gronda di frontespizio OBR
Disegno MZ3 gronda di frontespizio sinistra con lamiera laterale e doppia onda ODL
Disegno MZ3 gronda di frontespizio sinistra con lamiera laterale e doppia onda ODL

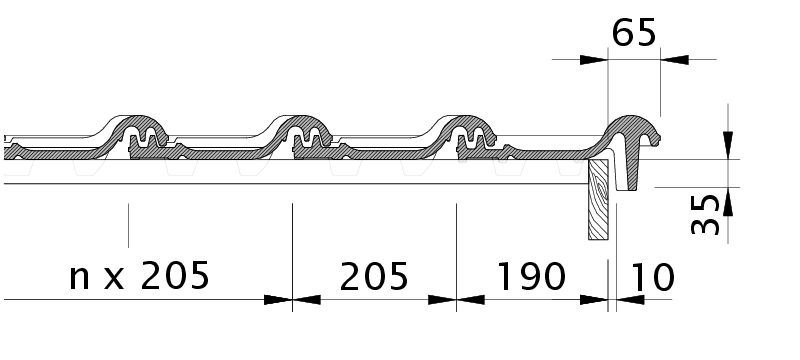

Disegno MZ3 gronda di frontespizio destra con lamiera laterale e tegola OFR
Disegno MZ3 gronda di frontespizio destra con lamiera laterale e tegola OFR

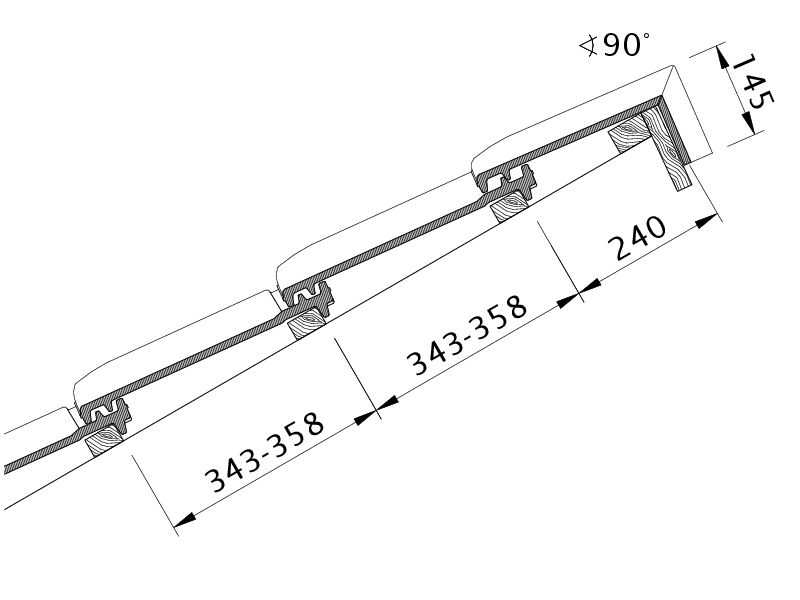

Disegno MZ3 modello di tetto a una falda PDA
Disegno MZ3 modello di tetto a una falda PDA

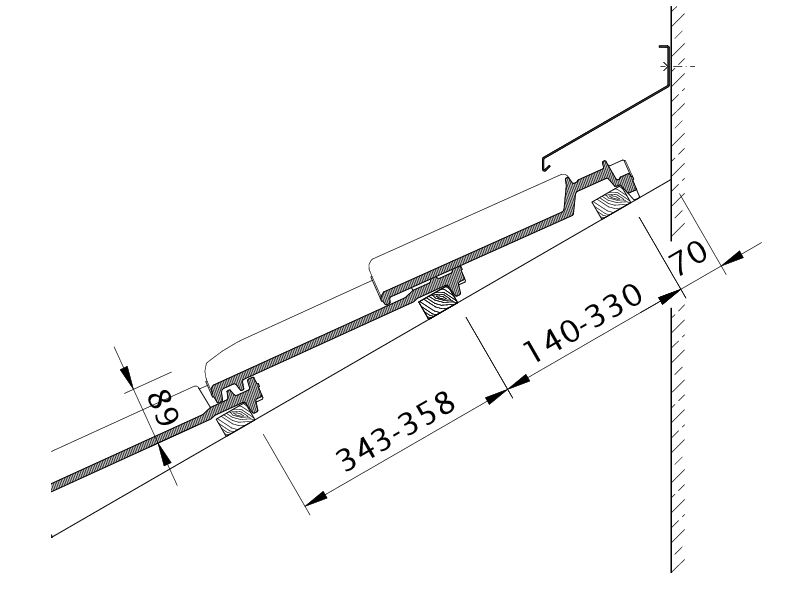

Disegno MZ3 raccordo superiore con INCASTRO WMF
Disegno MZ3 raccordo superiore con INCASTRO WMF

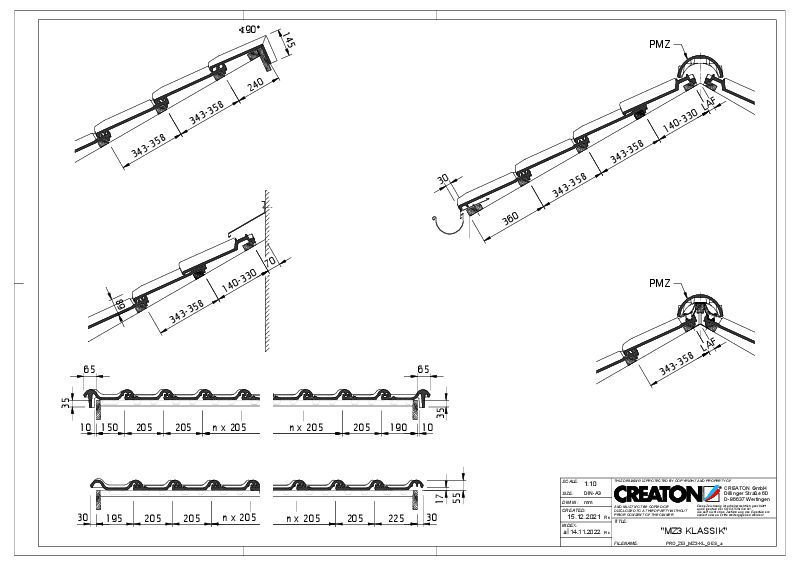

Drawing MZ3 general view GES
Drawing MZ3 general view GES
Disegno MZ3 distanza tra i listelli al punto di taglio colmo, distanza listelli colmo LAF
Disegno MZ3 distanza tra i listelli al punto di taglio colmo, distanza listelli colmo LAF

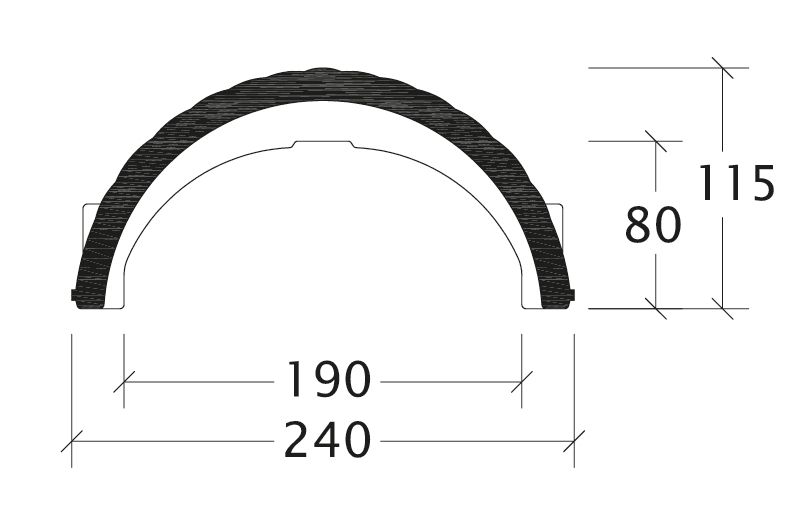

Disegno assortimento tegole di colmo e di displuvio PMZ-Firstziegel
Disegno assortimento tegole di colmo e di displuvio PMZ-Firstziegel

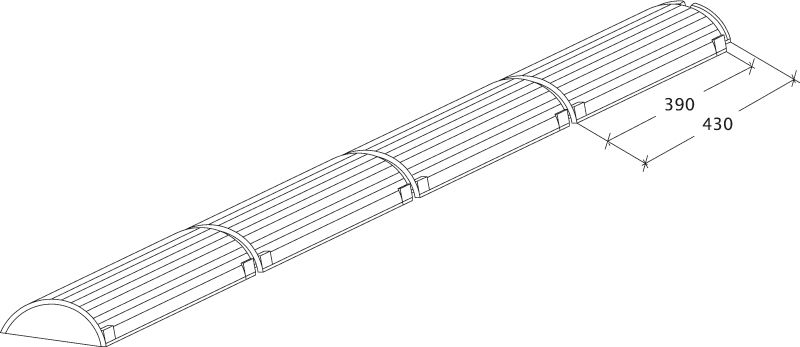

Disegno assortimento tegole di colmo e di displuvio PMZ-Firstziegel-Perspektive
Disegno assortimento tegole di colmo e di displuvio PMZ-Firstziegel-Perspektive

Applicazioni

Valido per l'Austria
17 °Inclinazione tetto regolare (A)
≥17 °Realizzazione di un sottotetto resistente alla pioggia secondo Önorm, prodotti CREATON possibili: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥15 °Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo Önorm, prodotti CREATON possibili: QUATTRO longlife extra
≥14 °Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo le specifiche del fabbricante CREATON, si prega di rispettare le direttive di installazione separate, prodotti CREATON possibili: QUATTRO longlife extra

Informazioni tecniche

  • Il disegno tecnico rappresentato è solo un esempio di progettazione.
  • In base alle direttive del ZVDH (associazione centrale degli artigiani che si occupano della copertura del tetto) per le tegole laterali, la distanza tra l'incastro della gronda di frontespizio e il filo esterno parete e/o filo esterno rivestimento deve essere di almeno 1 cm.
  • Per l'esecuzione di lavori al tetto valgono i regolamenti e le norme nazionali vigenti. Essi variano da Paese a Paese (ad es. regolamento ZVDH, ÖNORMEN) e devono essere rispettati durante l'esecuzione. Inoltre CREATON prepara dati specifici per l'esecuzione del sottotetto che devono essere rispettati in quanto dati del costruttore. Sono disponibili nel nostro planner del tetto o in www.creaton.de / www.creaton.at..
  • Per le inclinazioni del tetto standard di CREATON, fare riferimento alla lettera tipo.

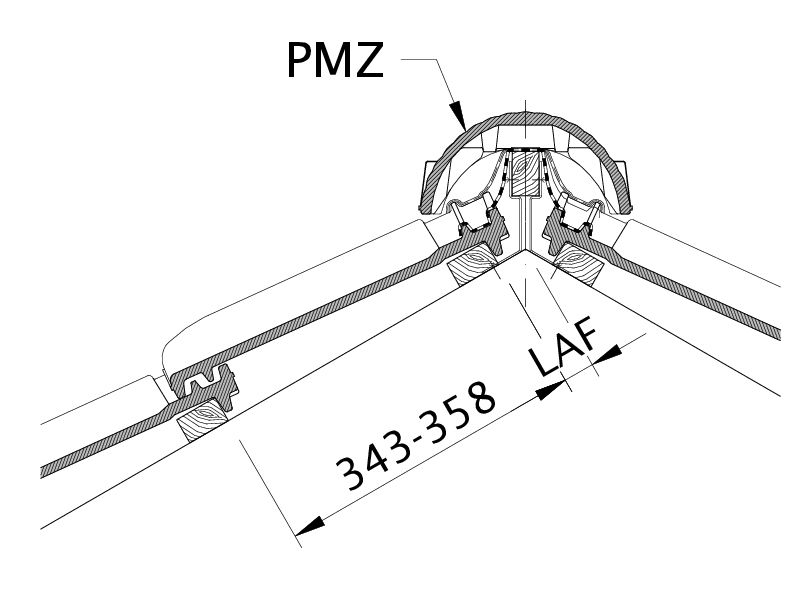

LAF/FLA valori

Valori LAF-/FLA in mm con INCASTRO per listelli 30x50
Fabbisogno tegola di colmo (ca.)DN10°15°20°25°30°35°40°45°50°55°
PMZ 2.6 Pezzo/lfmLAF45454035353025201510
PMZ 2.6 Pezzo/lfmFLA13013012011511010090908580
Valori LAF-/FLA in mm con INCASTRO per listelli 40x60
Fabbisogno tegola di colmo (ca.)DN10°15°20°25°30°35°40°45°
PMZ 2.6 Pezzo/lfmLAF4545403030252010
PMZ 2.6 Pezzo/lfmFLA140140130125120110100100
Valori LAF-/FLA in mm con INCASTRO per listelli 50x50
Fabbisogno tegola di colmo (ca.)DN10°15°20°25°30°35°40°
PMZ 2.6 Pezzo/lfmLAF40403525251510
PMZ 2.6 Pezzo/lfmFLA150150140135130125115

Assortimento accessori

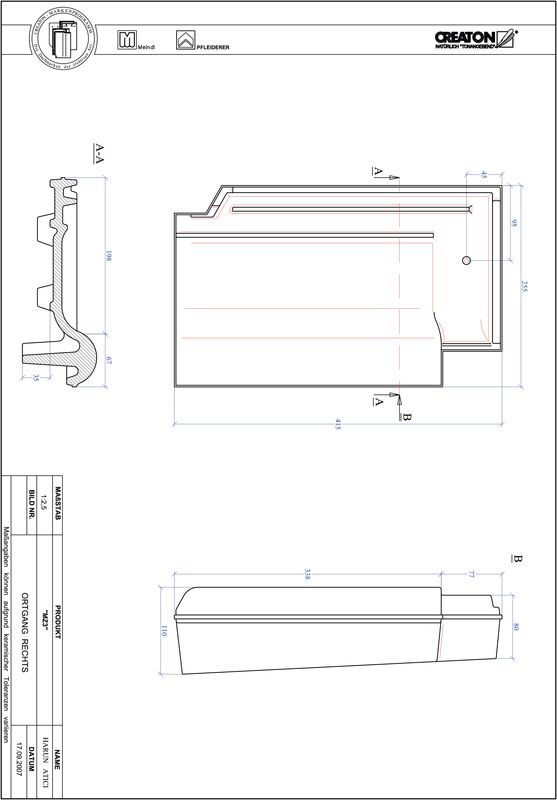

MZ3 KLASSIK Tegola laterale destra

MZ3 KLASSIK Tegola laterale destra

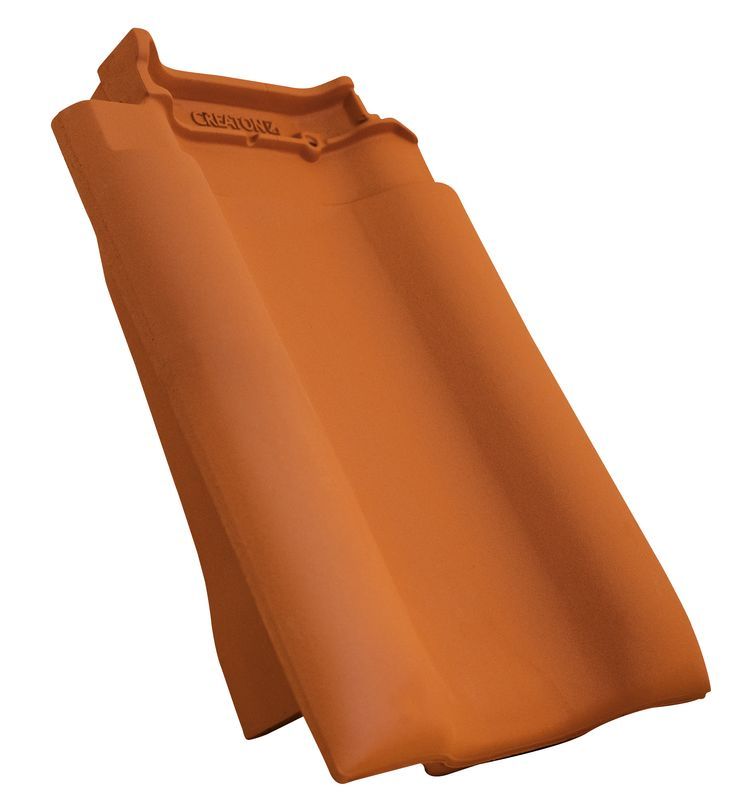

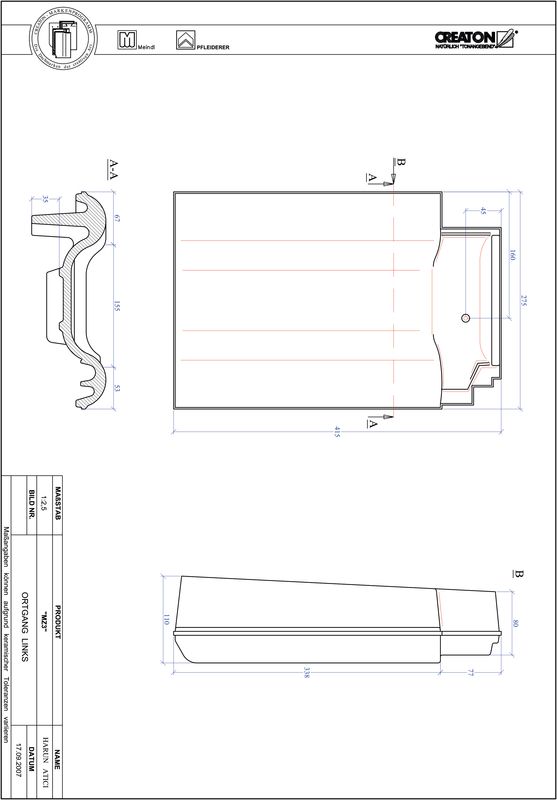

MZ3 KLASSIK Tegola laterale sinistra

MZ3 KLASSIK Tegola laterale sinistra

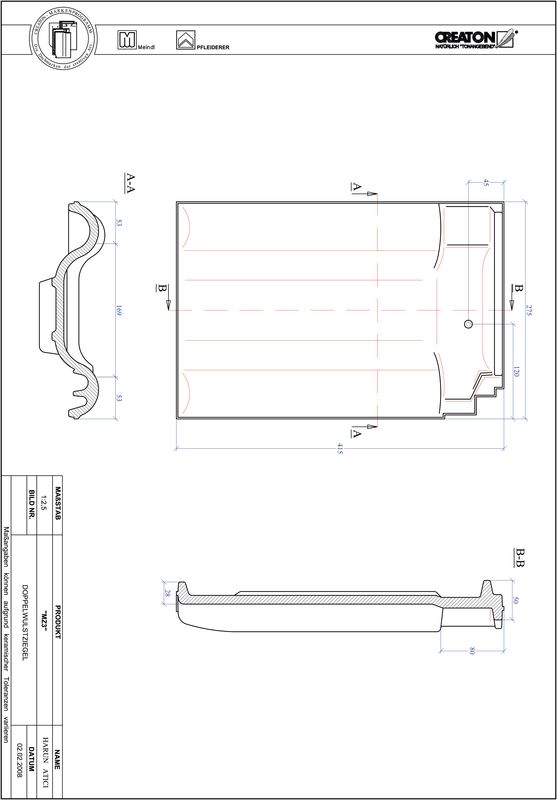

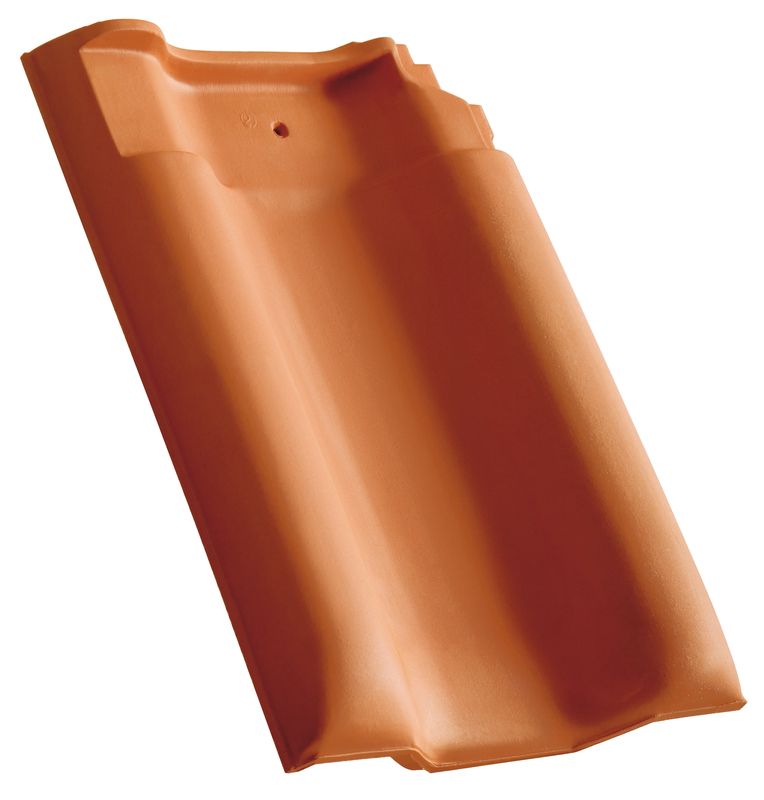

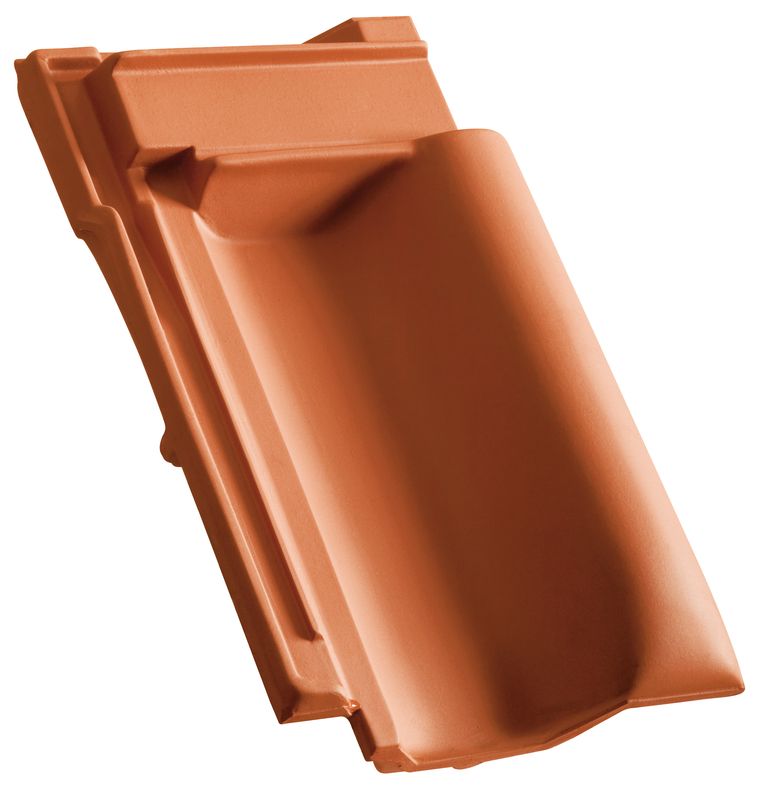

MZ3 KLASSIK Tegola a doppia onda

MZ3 KLASSIK Tegola a doppia onda

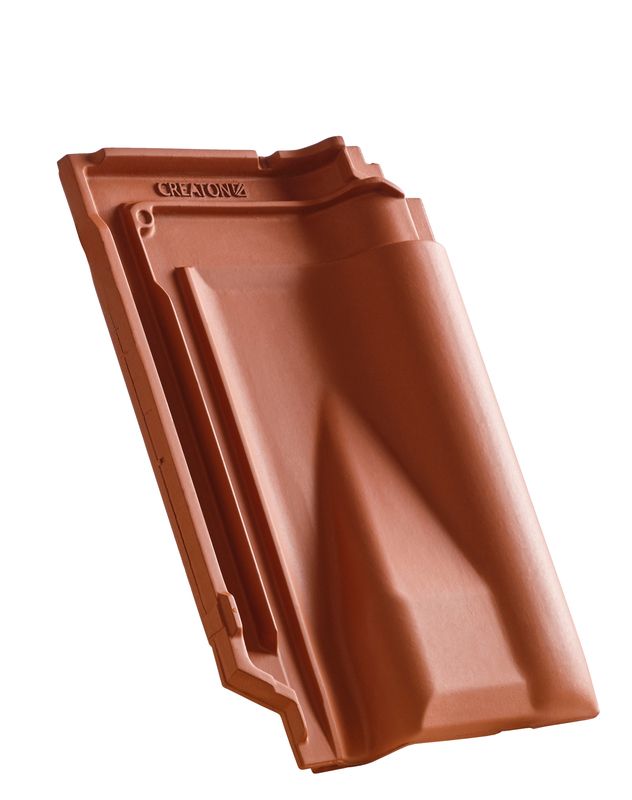

MZ3 KLASSIK Tegola aeratore

MZ3 KLASSIK Tegola aeratore

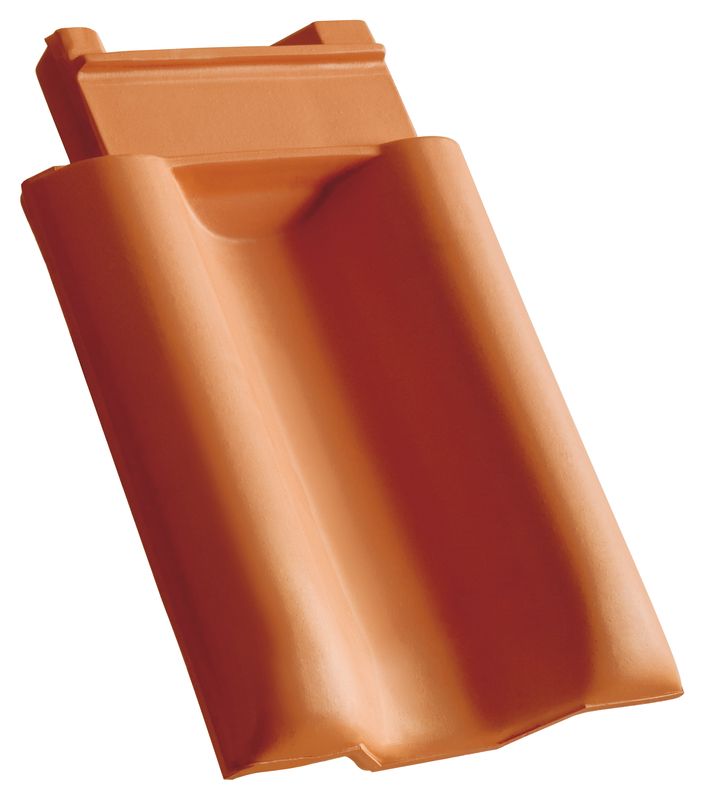

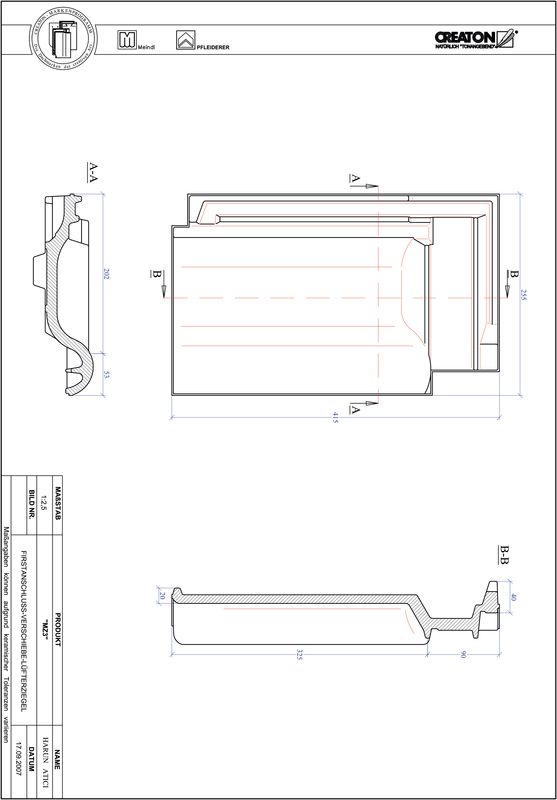

MZ3 KLASSIK Tegola raccordo colmo-scorrimento-aeratore

MZ3 KLASSIK Tegola raccordo colmo-scorrimento-aeratore

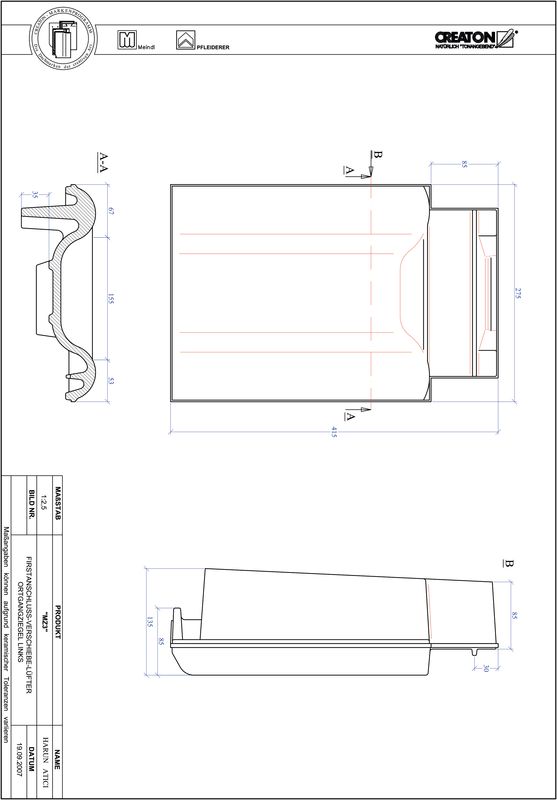

MZ3 KLASSIK Tegola raccordo colmo-scorrimento-aeratore-tegola laterale a destra

MZ3 KLASSIK Tegola raccordo colmo-scorrimento-aeratore-tegola laterale a destra

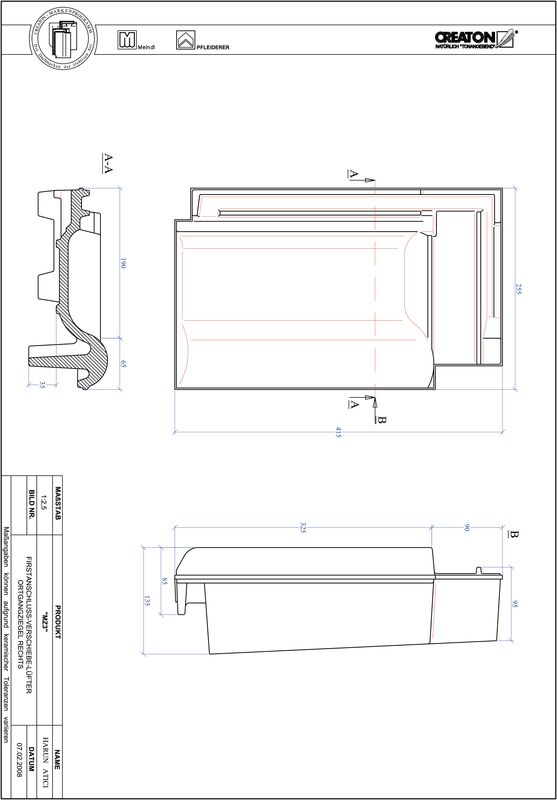

MZ3 KLASSIK Tegola raccordo colmo-scorrimento-aeratore-tegola laterale a sinistra

MZ3 KLASSIK Tegola raccordo colmo-scorrimento-aeratore-tegola laterale a sinistra

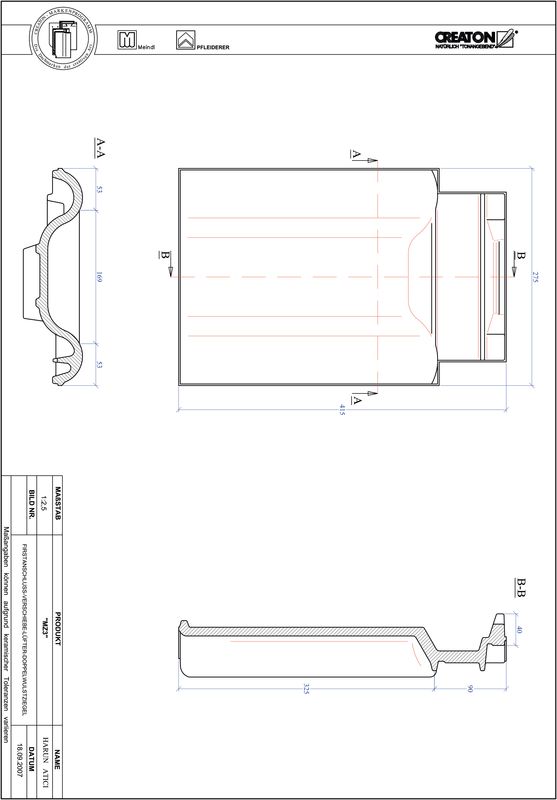

MZ3 KLASSIK Tegola raccordo colmo-scorrimento-aeratore-doppia onda

MZ3 KLASSIK Tegola raccordo colmo-scorrimento-aeratore-doppia onda

MZ3 KLASSIK Tegola di testata guarnita dimensione particolare

MZ3 KLASSIK Tegola di testata guarnita dimensione particolare

MZ3 KLASSIK Tegola laterale di testata guarnita dimensione particolare a destra

MZ3 KLASSIK Tegola laterale di testata guarnita dimensione particolare a destra

MZ3 KLASSIK Tegola laterale di testata guarnita dimensione particolare a sinistra

MZ3 KLASSIK Tegola laterale di testata guarnita dimensione particolare a sinistra

MZ3 KLASSIK Tegola di mansarda/di spigolo guarnita dimensione particolare

MZ3 KLASSIK Tegola di mansarda/di spigolo guarnita dimensione particolare

MZ3 KLASSIK Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a destra

MZ3 KLASSIK Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a destra

MZ3 KLASSIK Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a sinistra

MZ3 KLASSIK Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a sinistra

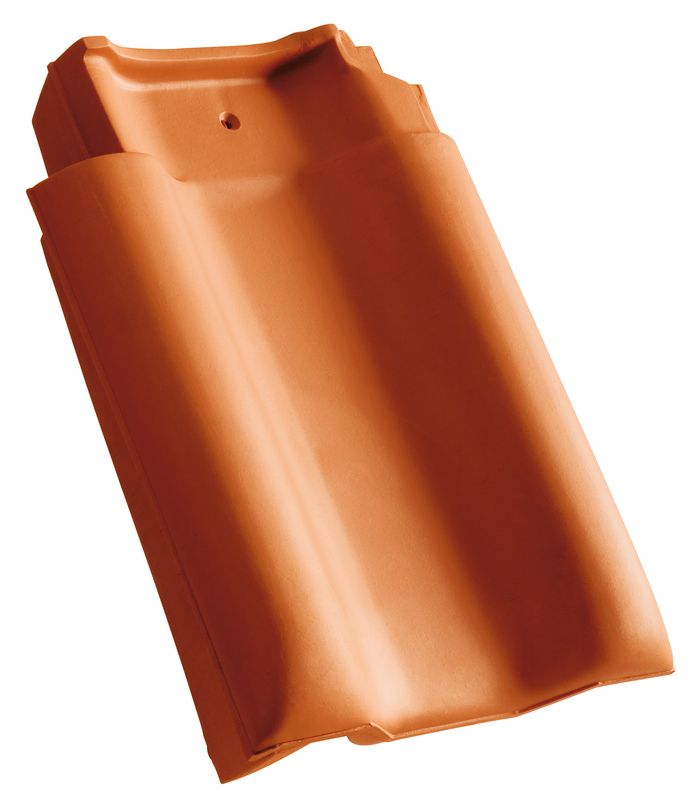

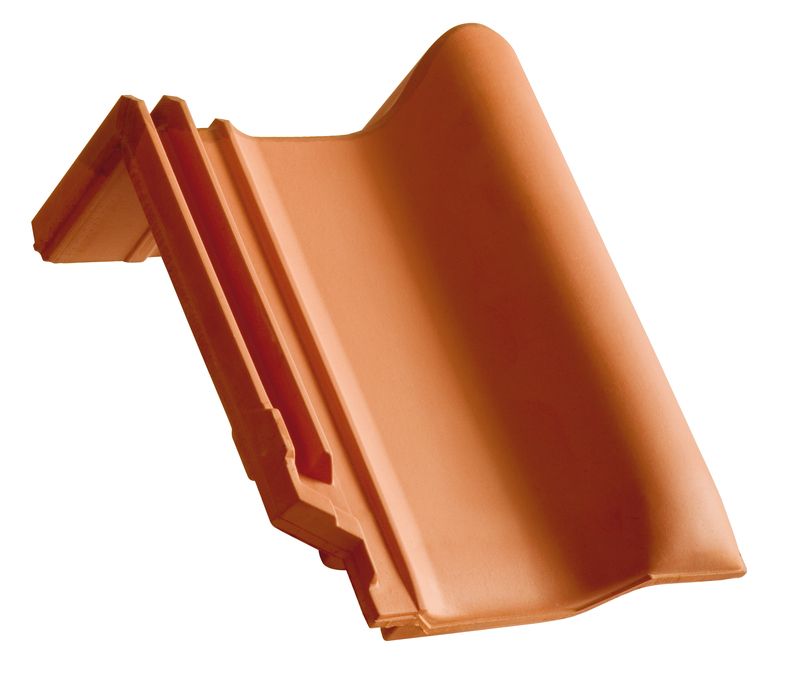

MZ3 KLASSIK Tegola di testata guarnita

MZ3 KLASSIK Tegola di testata guarnita

WER Tegola di colmo PZ

WER Tegola di colmo PZ

WER Tegola di colmo PZ

WER Tegola di colmo PZ

Grappa di colmo alluminio tegola di testata universale

Grappa di colmo alluminio tegola di testata universale

Assortimento per aerazioni tetto ed ingressi nel tetto

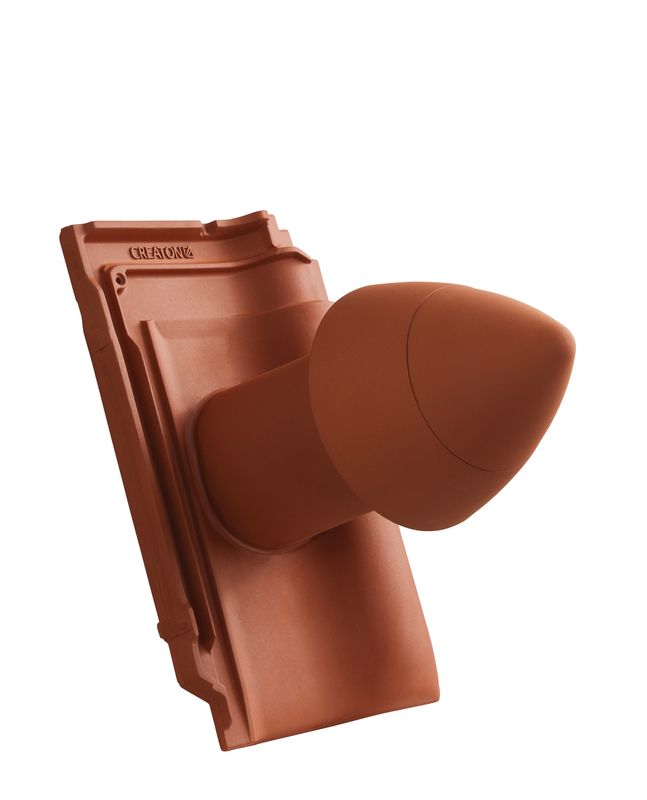

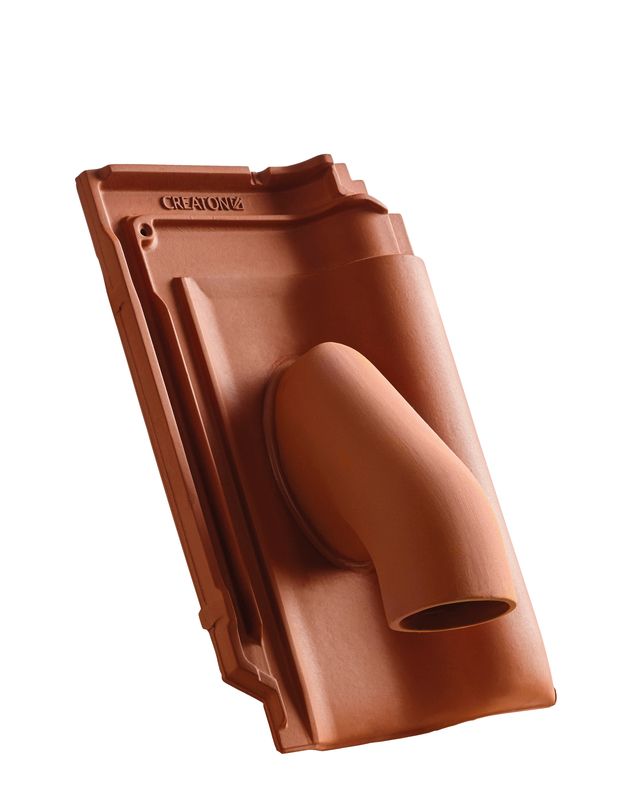

MZ3 KLASSIK SIGNUM Tubo di sfiato in ceramica DN 110 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

MZ3 KLASSIK SIGNUM Tubo di sfiato in ceramica DN 110 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

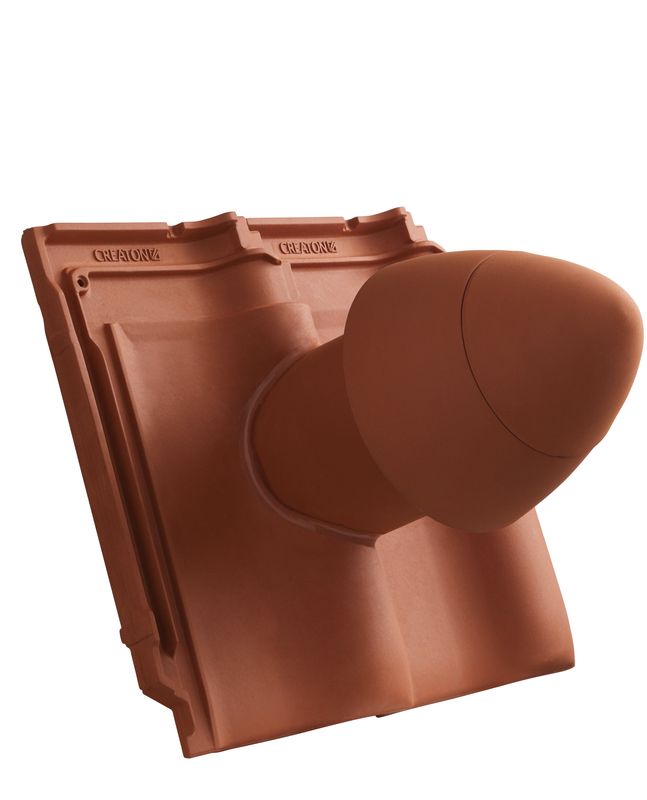

MZ3 KLASSIK SIGNUM Tubo di sfiato in ceramica DN 125 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

MZ3 KLASSIK SIGNUM Tubo di sfiato in ceramica DN 125 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

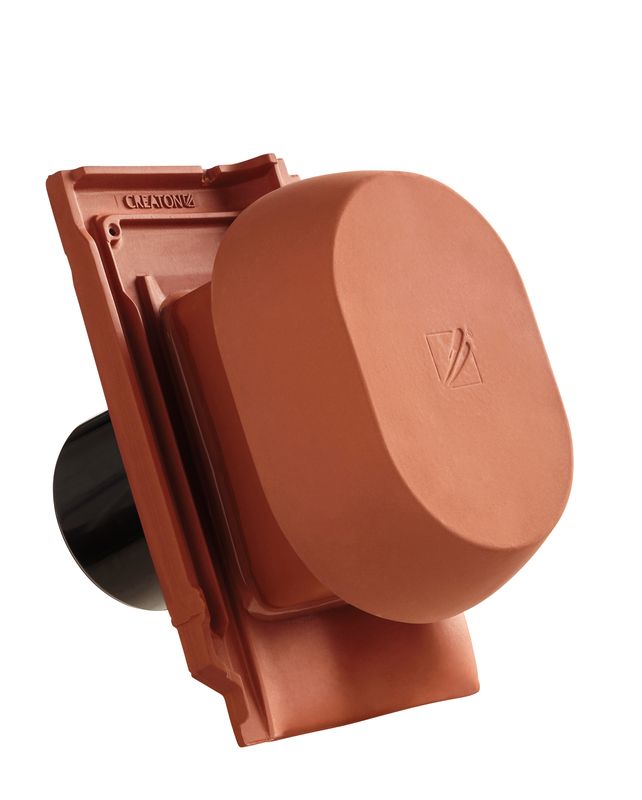

MZ3 KLASSIK SIGNUM Scarico della condensa in ceramica DN 160 mm, incl. adattatore di collegamento sottotetto

MZ3 KLASSIK SIGNUM Scarico della condensa in ceramica DN 160 mm, incl. adattatore di collegamento sottotetto

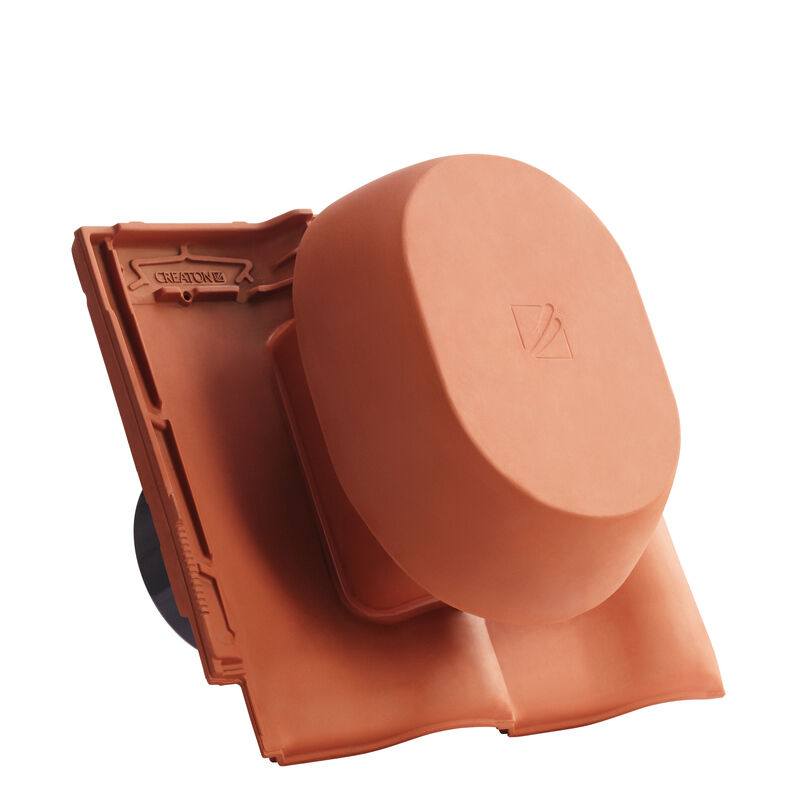

MZ3 KLASSIK SIGNUM scarico della condensa in ceramica DN 200 mm, incl. adattatore collegamento sottotetto

MZ3 KLASSIK SIGNUM scarico della condensa in ceramica DN 200 mm, incl. adattatore collegamento sottotetto

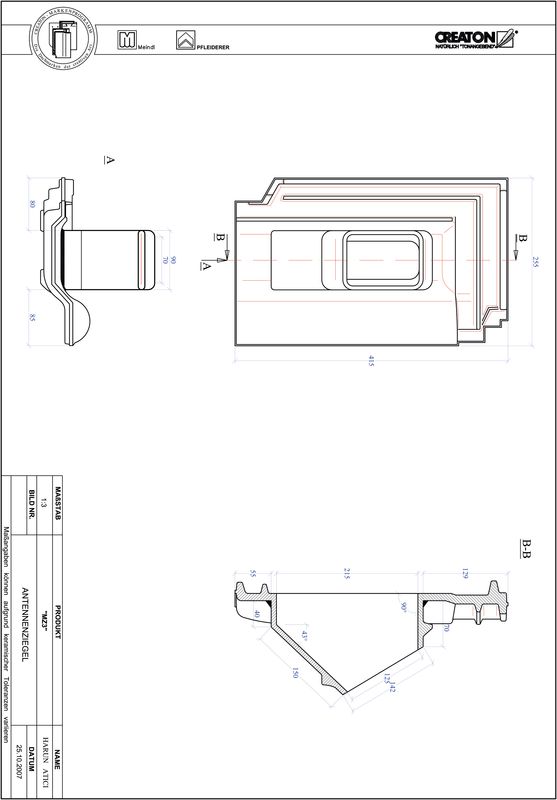

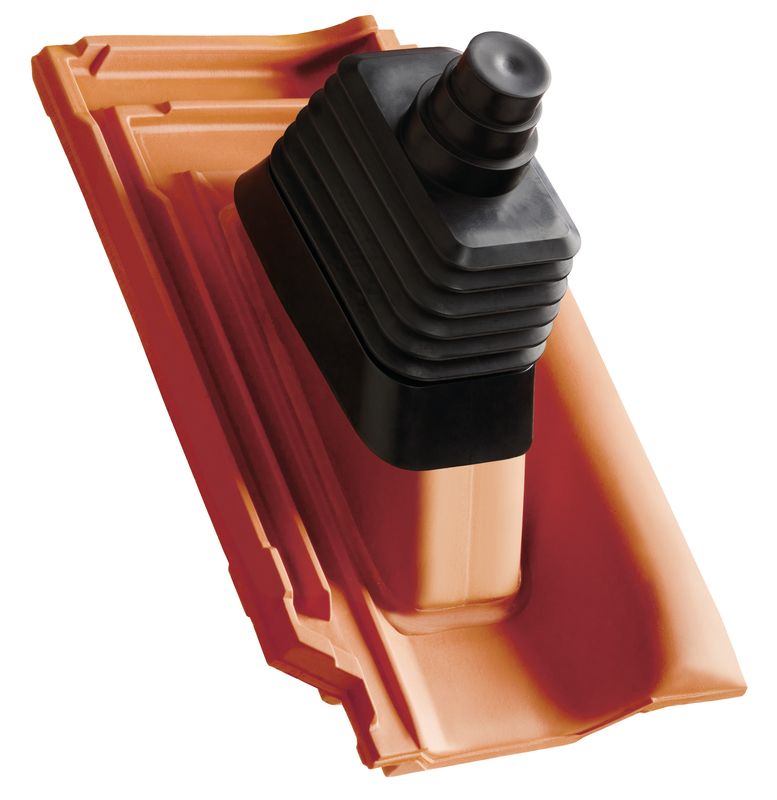

MZ3 KLASSIK Uscita antenna

MZ3 KLASSIK Uscita antenna

MZ3 KLASSIK Tegola uscita tubo solare

MZ3 KLASSIK Tegola uscita tubo solare

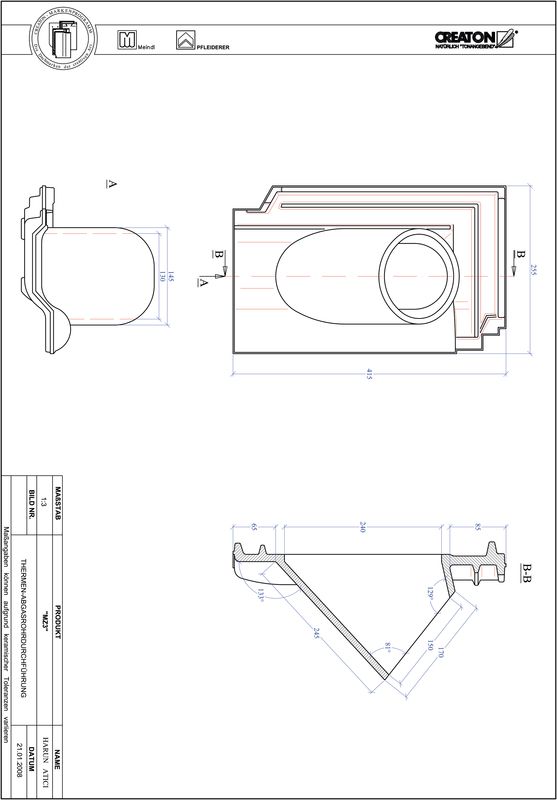

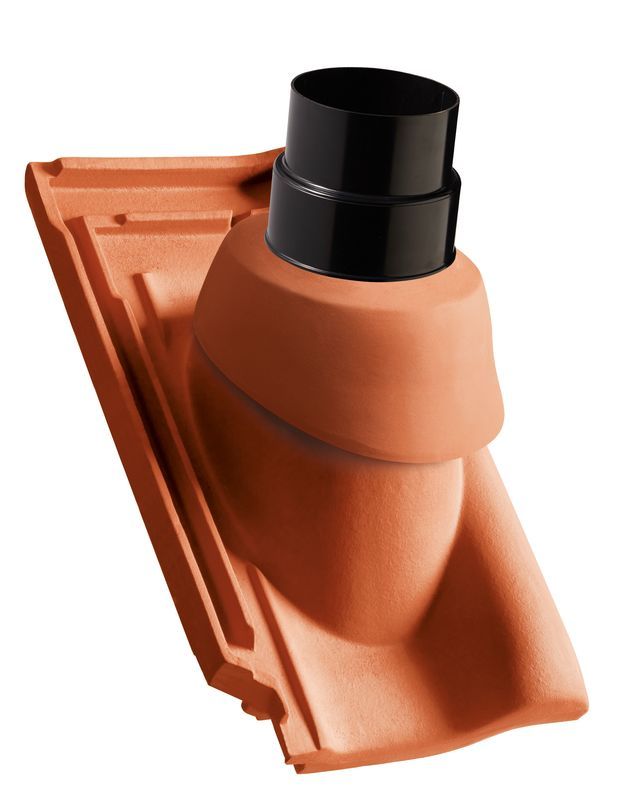

MZ3 KLASSIK Uscita termica in ceramica DN 110/125

MZ3 KLASSIK Uscita termica in ceramica DN 110/125

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 200

Tubo flessibile universale DN 200

Adattatore collegamento sottotetto universale NW 13,5

Adattatore collegamento sottotetto universale NW 13,5

Adattatore collegamento sottotetto universale diam. nominale 20

Adattatore collegamento sottotetto universale diam. nominale 20

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 150/160

Assortimento per protezione antineve, accesso al tetto e montaggio elementi solari in metallo

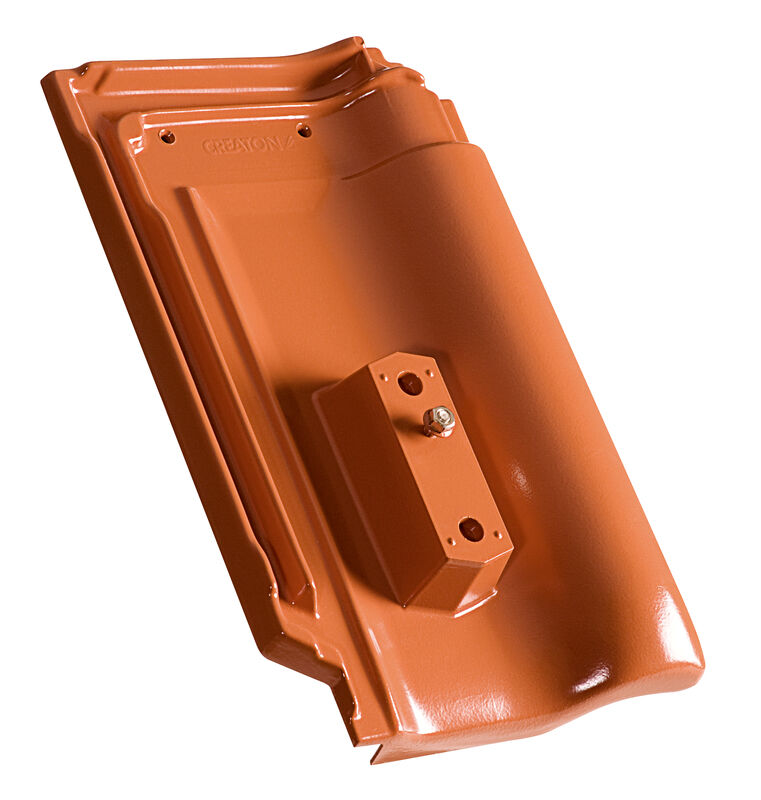

MZ3 KLASSIK Elemento di base in alluminio

MZ3 KLASSIK Elemento di base in alluminio

Supporto per elemento solare GRUEL standard (argilla)

Supporto per elemento solare GRUEL standard (argilla)

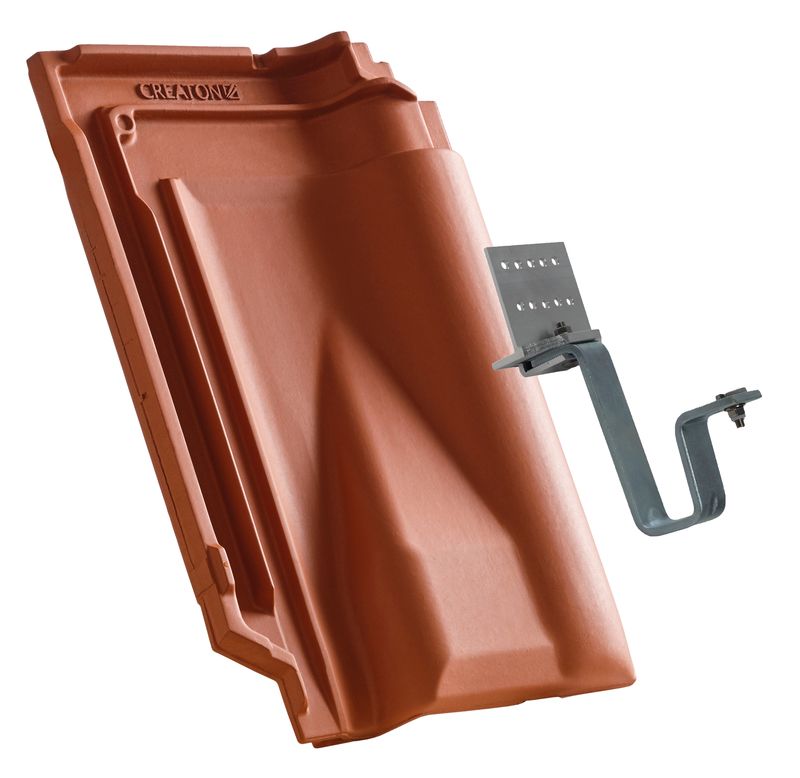

MZ3 KLASSIK Fissaggio per sistema solare per montaggio su assi

MZ3 KLASSIK Fissaggio per sistema solare per montaggio su assi

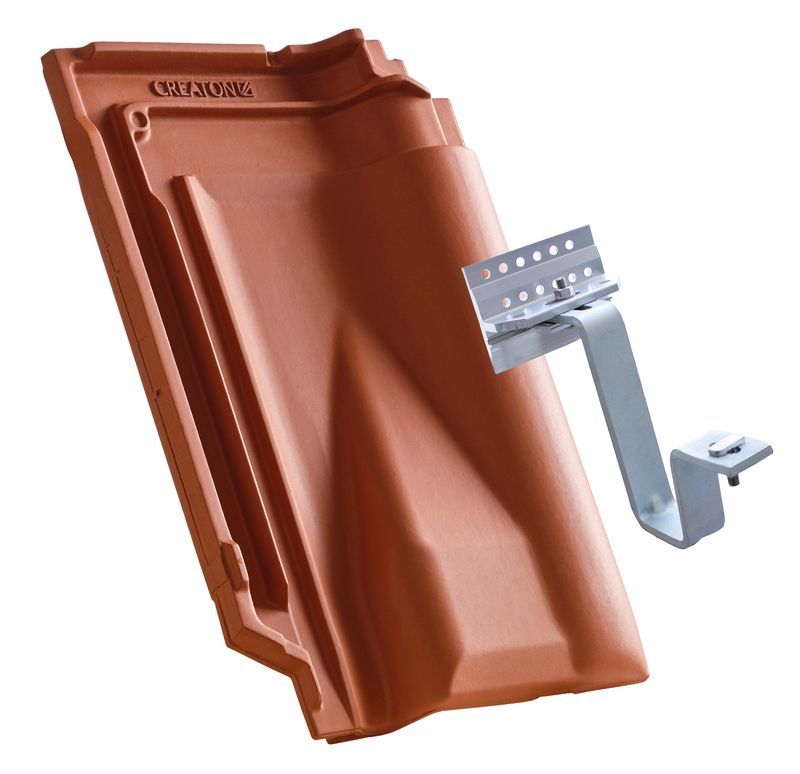

MZ3 KLASSIK Fissaggio per sistema solare per montaggio su piloni

MZ3 KLASSIK Fissaggio per sistema solare per montaggio su piloni

Singolo gradino

Singolo gradino

Griglia corta

Griglia corta

Griglia lunga

Griglia lunga

Supporto legno tondo

Supporto legno tondo

Supporto per tubo fermaneve

Supporto per tubo fermaneve

Tubo fermaneve Ø 40 mm, lunghezza 3 m

Tubo fermaneve Ø 40 mm, lunghezza 3 m

Coperchio terminale tubo fermaneve universale

Coperchio terminale tubo fermaneve universale

Scala tetto

Scala tetto

Supporto scala tetto

Supporto scala tetto

Supporto legno tondo

Supporto legno tondo

MAG Gancio fermaneve

MAG Gancio fermaneve

Griglia gradino alluminio 150 x 25 cm

Griglia gradino alluminio 150 x 25 cm

Griglia fermaneve piena 1,50 m

Griglia fermaneve piena 1,50 m

Manicotto di collegamento per tubo fermaneve Ø 40 mm

Manicotto di collegamento per tubo fermaneve Ø 40 mm

Assortimento per dettagli tetto e fissaggio antivento

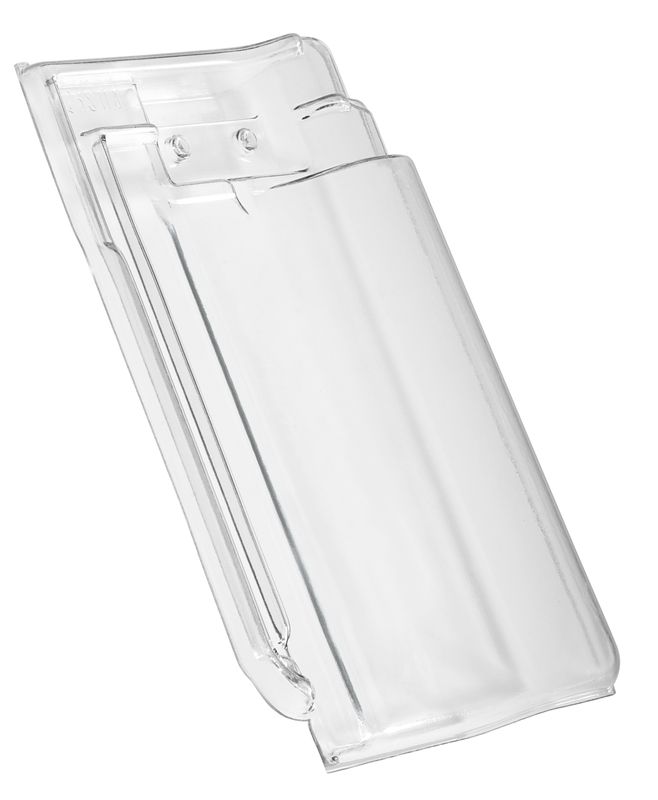

MZ3 KLASSIK Tegola in vetro (acrilica)

MZ3 KLASSIK Tegola in vetro (acrilica)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 30/50 (HAR, HER, ELE, CAN)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 30/50 (HAR, HER, ELE, CAN)

Graffa antitempesta zinco-alluminio grappa di fissaggio, listello universale (MZ3, HAR, OPT)

Graffa antitempesta zinco-alluminio grappa di fissaggio, listello universale (MZ3, HAR, OPT)

Grappa di colmo in alluminio PDZ (Grappa di fissaggio di testata universale)

Grappa di colmo in alluminio PDZ (Grappa di fissaggio di testata universale)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/50 (HER, MZ3, ELE, RAP, MEL)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/50 (HER, MZ3, ELE, RAP, MEL)

Vite in acciaio inox con tenuta lunghezza da 60

Vite in acciaio inox con tenuta lunghezza da 60

Grappa di displuvio e di conversa 13-17 mm

Grappa di displuvio e di conversa 13-17 mm

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Pettine di ventilazione per grondaie altezza pettine 55 mm

Pettine di ventilazione per grondaie altezza pettine 55 mm

Pettine di ventilazione per grondaie

Pettine di ventilazione per grondaie

Lucernario 45 x 55 cm in metallo con vetro di sicurezza temprato

Lucernario 45 x 55 cm in metallo con vetro di sicurezza temprato

Lucernario a isolamento termico 55 x 78 cm

Lucernario a isolamento termico 55 x 78 cm

Pilone del satellitare e dell'antenna zincato o rivestito colorato

Pilone del satellitare e dell'antenna zincato o rivestito colorato

Colore a verniciatura acrilica 250 ml

Colore a verniciatura acrilica 250 ml

Assortimento tegole di colmo e di displuvio

Grappa di colmo alluminio PMZ WER

Grappa di colmo alluminio PMZ WER

FIRSTFIX Grappa di colmo in acciaio inox PMZ WER

FIRSTFIX Grappa di colmo in acciaio inox PMZ WER

DOR Tegola di colmo PMZ

DOR Tegola di colmo PMZ

DOR Piastra di colmo iniziale e finale in ceramica PMZ

DOR Piastra di colmo iniziale e finale in ceramica PMZ

DOR Piastra di funzione iniziale e finale in ceramica PMZ

DOR Piastra di funzione iniziale e finale in ceramica PMZ

Colmo iniziale in ceramica PMZ WER (argilla)

Colmo iniziale in ceramica PMZ WER (argilla)

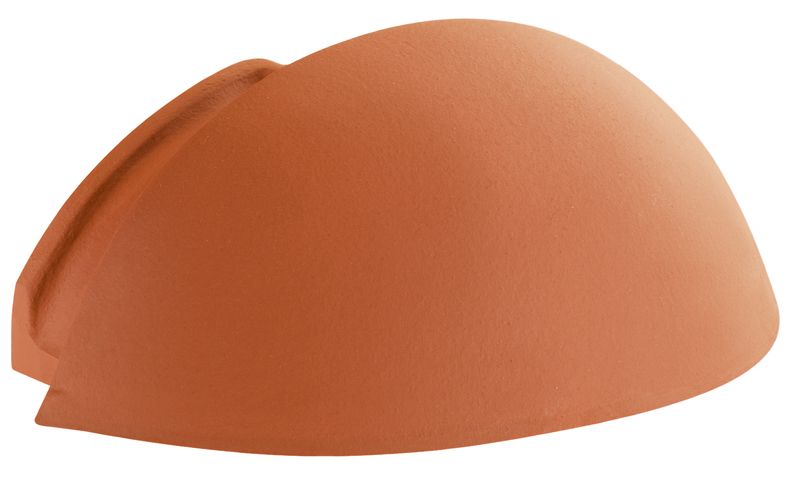

DOR Colmo iniziale in ceramica estremità tonda PMZ

DOR Colmo iniziale in ceramica estremità tonda PMZ

FIRSTFIX Filo grappa di colmo universale

FIRSTFIX Filo grappa di colmo universale

FIRSTFIX Set graffe di bloccaggio universali

FIRSTFIX Set graffe di bloccaggio universali

Rotolo di colmo/displuvio 220 (CREAROLL ALU)

Rotolo di colmo/displuvio 220 (CREAROLL ALU)

Rotolo di colmo/displuvio 300 (CREAROLL ALU)

Rotolo di colmo/displuvio 300 (CREAROLL ALU)

Rotolo di colmo/displuvio 220 (CREAROLL PP)

Rotolo di colmo/displuvio 220 (CREAROLL PP)

Rotolo di colmo/displuvio 310 (CREAROLL PP)

Rotolo di colmo/displuvio 310 (CREAROLL PP)

Rotolo di colmo/displuvio 390 (CREAROLL PP)

Rotolo di colmo/displuvio 390 (CREAROLL PP)

Download

È possibile ordinare fino a 3 campioni.

Seleziona il campione richiesto.

Vedi il Carrello
