MIKADO NUANCE slate shade engobed

MIKADO

La tegola liscia elaborata.

  • La possibilità di scorrimento integrata nell'area di giunzione della testa e del piede di ca. 29 mm offre, per tutti i progetti di nuova costruzione o ristrutturazione, elevata flessibilità e facilita così i lavori di copertura.
  • Materie prime di eccellente qualità consentono un’elevata omogeneità, le ridotte oscillazioni e l’elevata percentuale di ossido di ferro assicurano colori naturali, dalla lucentezza intensa
  • 2 elementi di attacco stabili assicurano una tenuta sicura e un’areazione posteriore affidabile.
  • Nella posa a giunti sfalsati, in edifici secondari, a partire da un’inclinazione del tetto di 10° può essere posata con un sottotetto impermeabile, secondo la normativa ZVDH

Nota: Per questo modello, è stato fatto un cambio di colore alla tonalità NUANCE rosso rame. Ulteriori informazioni possono essere trovate qui: Informazioni-sull-assortimento

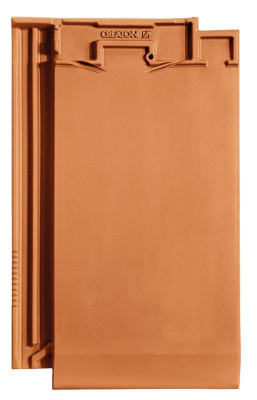

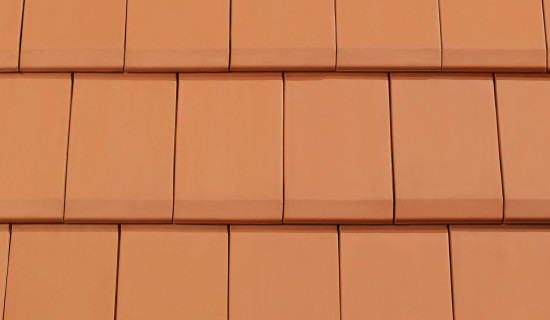

rosso naturale
rosso naturale

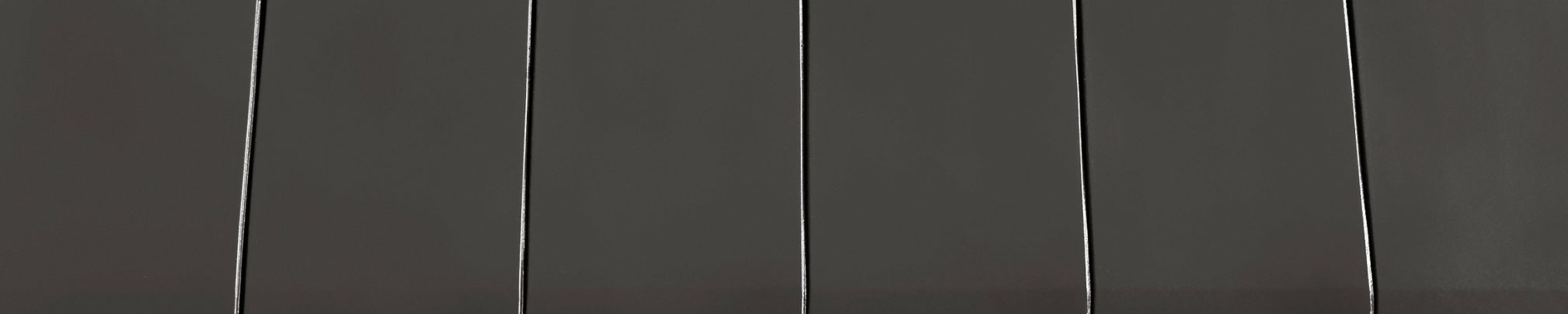

NUANCE tonalità ardesia ingobbiata
NUANCE tonalità ardesia ingobbiata
NUANCE nero opaco ingobbiato
NUANCE nero opaco ingobbiato
NUANCE rosso rame ingobbiato
NUANCE rosso rame ingobbiato

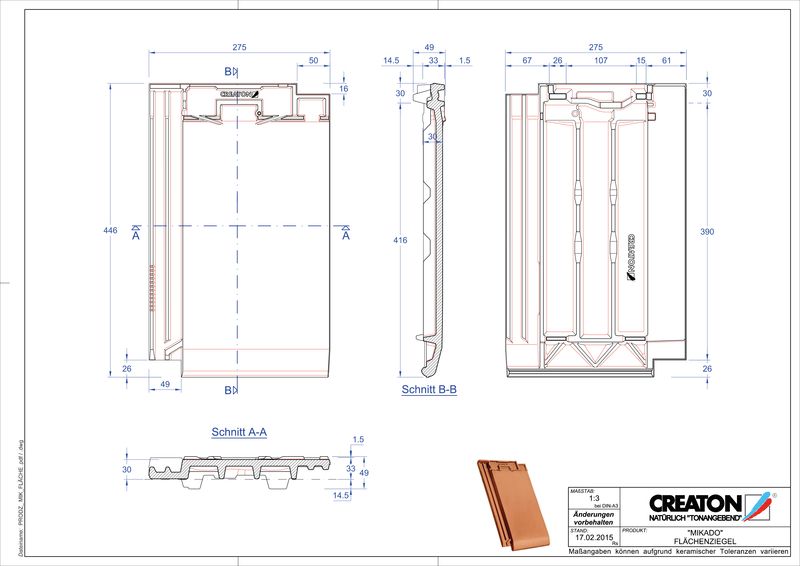

Dati tecnici

Grandezza (ca.)275 x 446 mm
Larghezza di sovrapposizione min. (ca.)227 mm
Larghezza di sovrapposizione al m (ca.)229 mm
Larghezza di sovrapposizione max. (ca.)231 mm
Lunghezza di sovrapposizione min. (ca.)343 mm
Lunghezza di sovrapposizione al m (ca.)357 mm
Lunghezza di sovrapposizione max. (ca.)371 mm
Fabbisogno di tegole min. (ca.)11.7 pezzi/m²
Fabbisogno di tegole al m. (ca.)12.2 pezzi/m²
Fabbisogno tegole max. (ca.)12.8 pezzi/m²
Peso per pezzo (ca.)3.4 kg/pezzo
Peso al m² (ca.)39.8 kg/m²
Peso per pallet (ca.)841 kg
Pezzi per minipack5 pezzi
Pezzi per pallet240 pezzi

Disegni tecnici

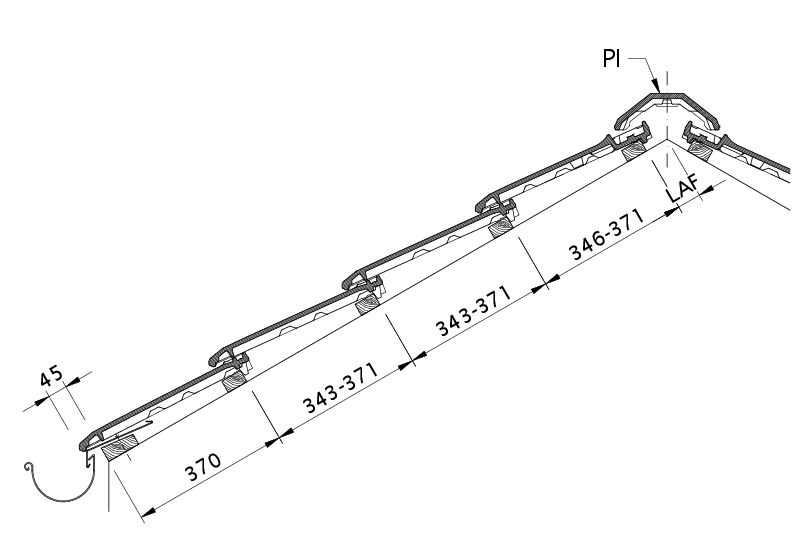

Disegno MIKADO sezione trasversale tetto DQF
Disegno MIKADO sezione trasversale tetto DQF

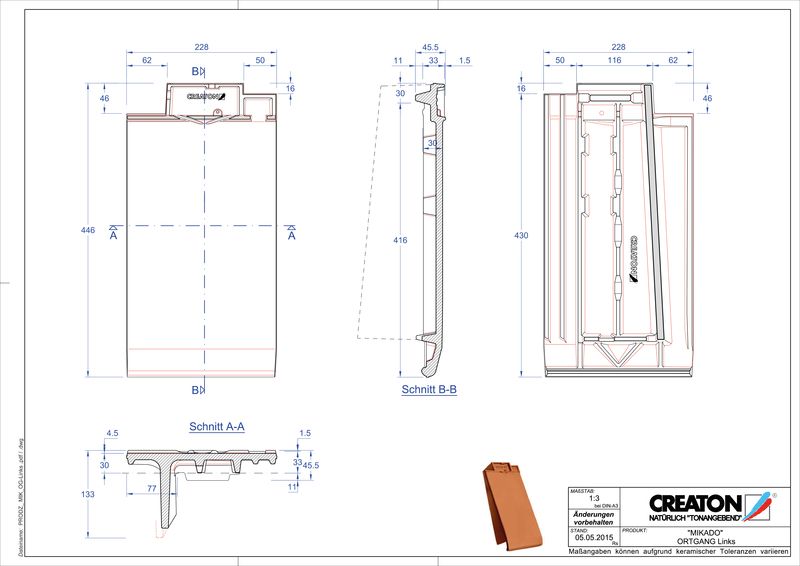

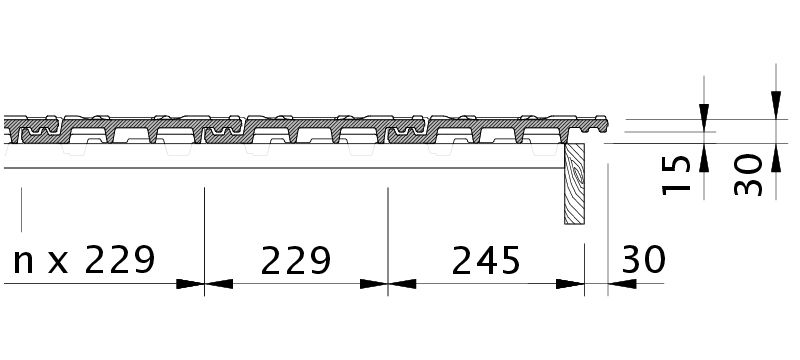

Disegno MIKADO tegola laterale sinistra con tavola per gronda di frontespizio OBL
Disegno MIKADO tegola laterale sinistra con tavola per gronda di frontespizio OBL
Disegno MIKADO tegola laterale destra con tavola per gronda di frontespizio OBR
Disegno MIKADO tegola laterale destra con tavola per gronda di frontespizio OBR

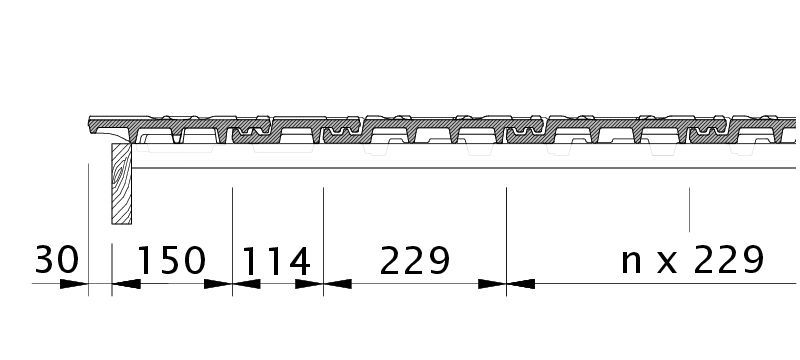

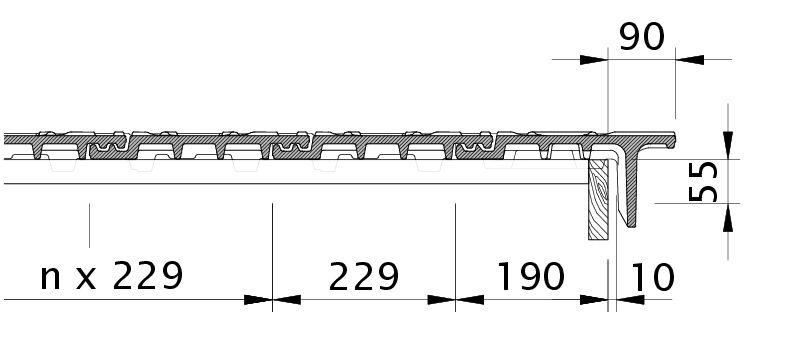

Disegno MIKADO gronda di frontespizio sinistra con lamiera laterale e doppia onda ODL
Disegno MIKADO gronda di frontespizio sinistra con lamiera laterale e doppia onda ODL
Disegno MIKADO gronda di frontespizio destra con lamiera laterale e tegola OFR
Disegno MIKADO gronda di frontespizio destra con lamiera laterale e tegola OFR

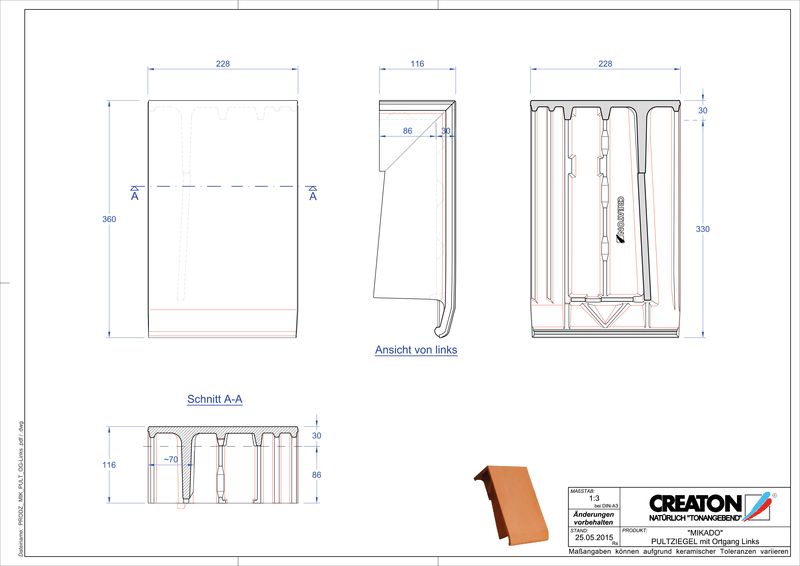

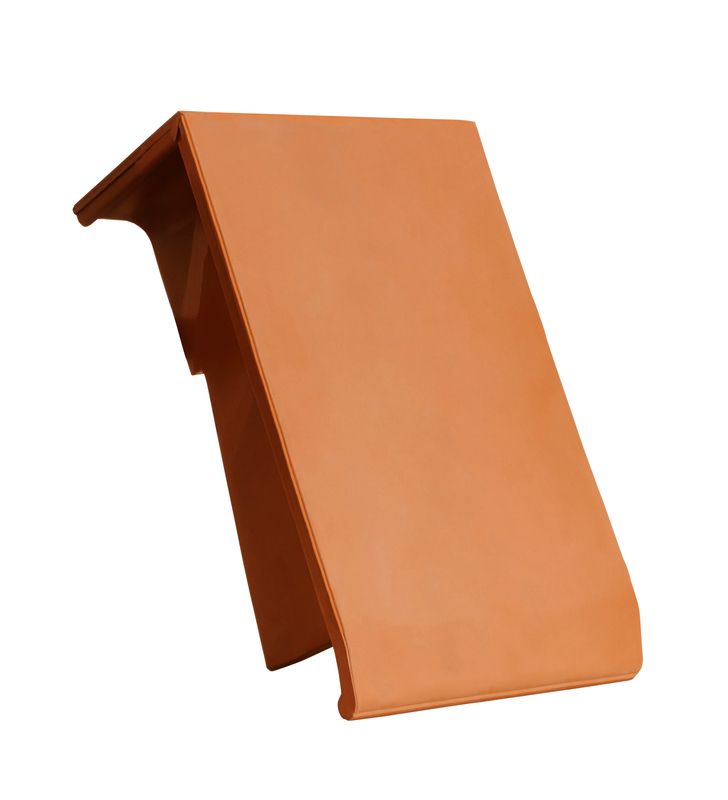

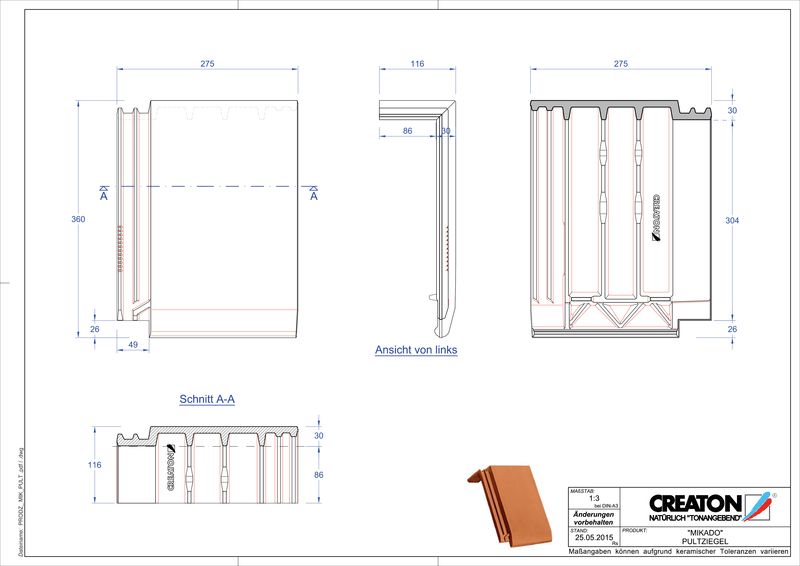

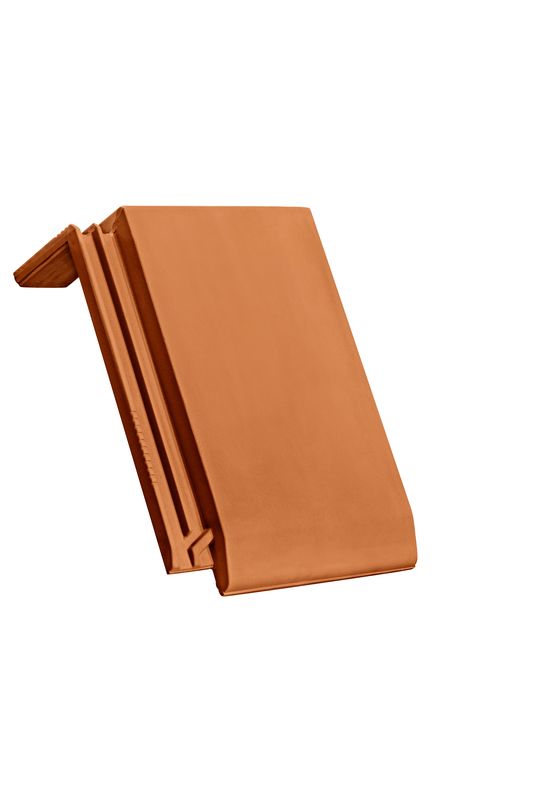

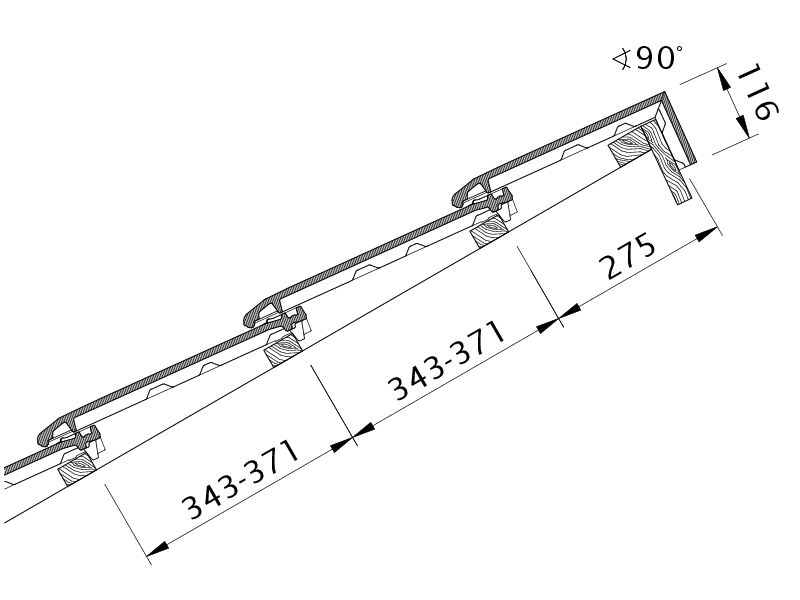

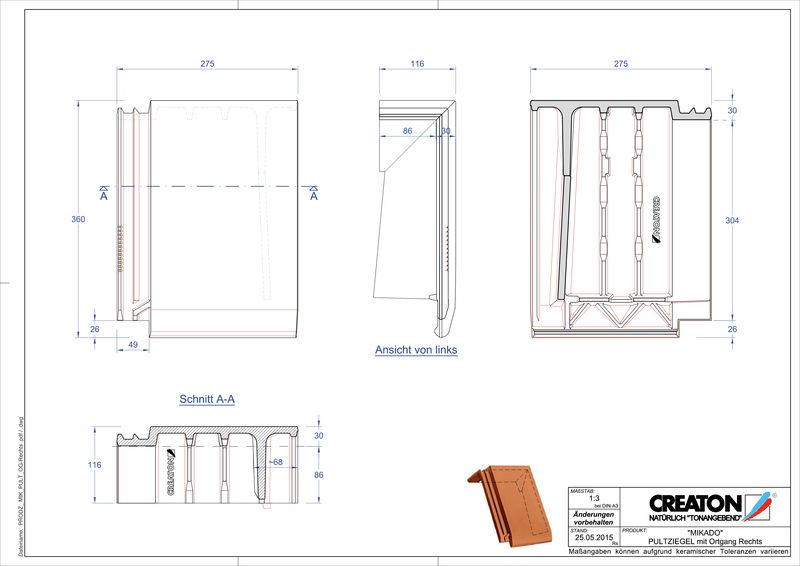

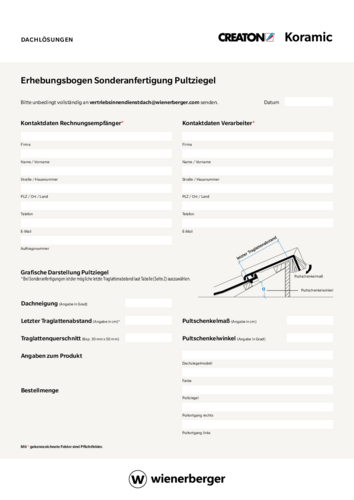

Disegno MIKADO modello di tetto a una falda PDA
Disegno MIKADO modello di tetto a una falda PDA

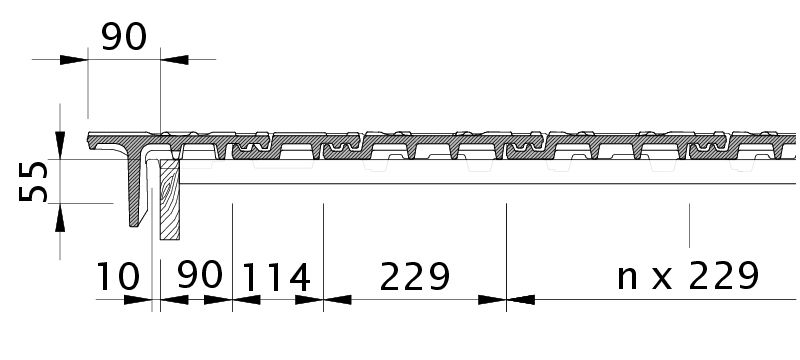

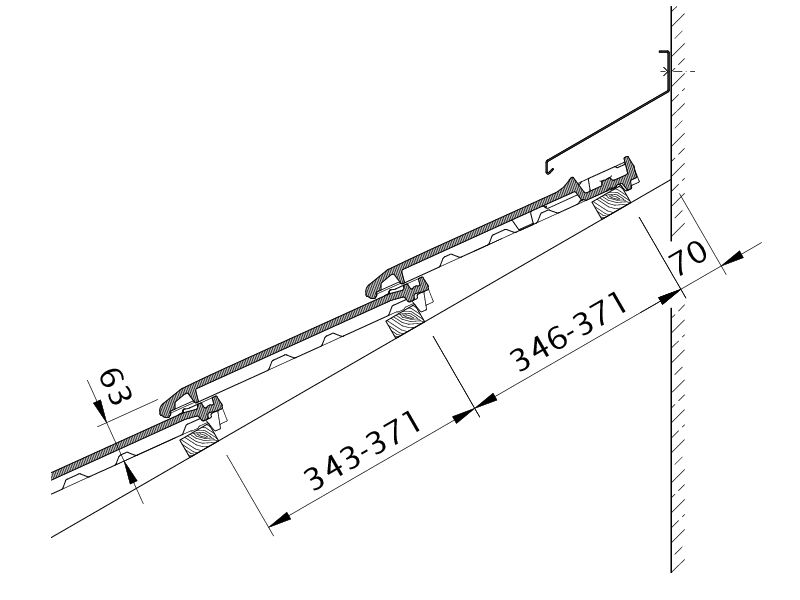

Disegno MIKADO raccordo superiore con INCASTRO WMF
Disegno MIKADO raccordo superiore con INCASTRO WMF

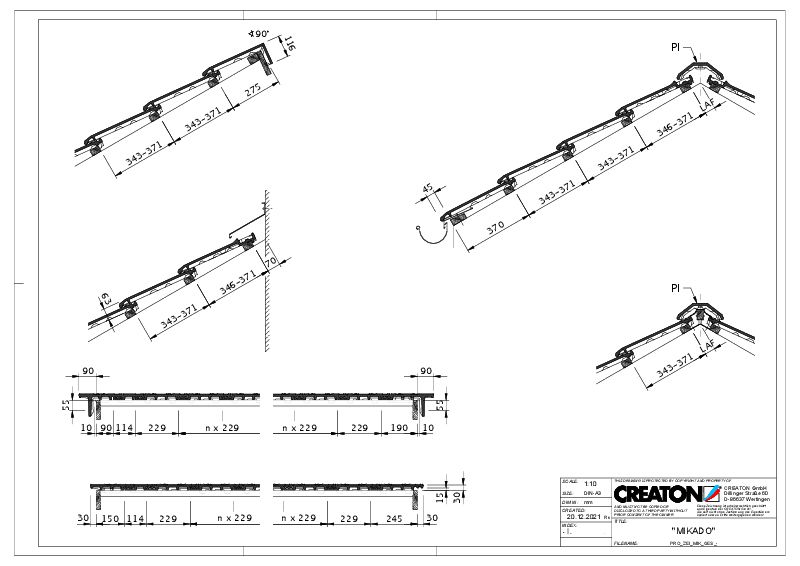

Disegno MIKADO vista generale GES
Disegno MIKADO vista generale GES

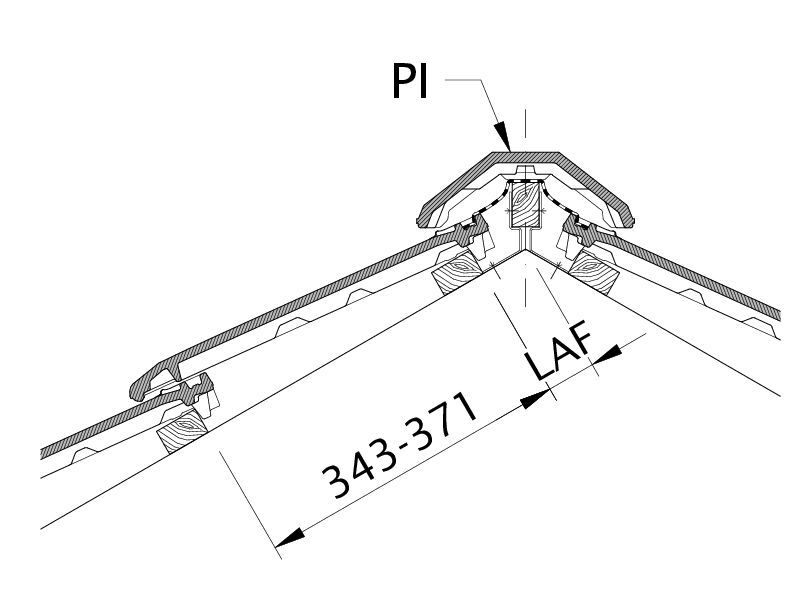

Zeichnung MIKADO Lattenabstand zum Firstschnittpunkt LAF
Zeichnung MIKADO Lattenabstand zum Firstschnittpunkt LAF

Applicazioni

Valido per l'Austria
22 °Inclinazione tetto regolare (A)
≥22 °Realizzazione di un sottotetto resistente alla pioggia secondo Önorm, prodotti CREATON possibili: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥20 °Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo Önorm, prodotti CREATON possibili: QUATTRO longlife extra
≥18 °Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo le specifiche del fabbricante CREATON, si prega di rispettare le direttive di installazione separate, prodotti CREATON possibili: QUATTRO longlife extra

Informazioni tecniche

  • Il disegno tecnico rappresentato è solo un esempio di progettazione.
  • In base alle direttive del ZVDH (associazione centrale degli artigiani che si occupano della copertura del tetto) per le tegole laterali, la distanza tra l'incastro della gronda di frontespizio e il filo esterno parete e/o filo esterno rivestimento deve essere di almeno 1 cm.
  • Per l'esecuzione di lavori al tetto valgono i regolamenti e le norme nazionali vigenti. Essi variano da Paese a Paese (ad es. regolamento ZVDH, ÖNORMEN) e devono essere rispettati durante l'esecuzione. Inoltre CREATON prepara dati specifici per l'esecuzione del sottotetto che devono essere rispettati in quanto dati del costruttore. Sono disponibili nel nostro planner del tetto o in www.creaton.de / www.creaton.at..
  • Per le inclinazioni del tetto standard di CREATON, fare riferimento alla lettera tipo.

LAF/FLA valori

Valori LAF-/FLA in mm con INCASTRO per listelli 30x50
Fabbisogno tegola di colmo (ca.)DN10°15°20°25°30°35°40°45°50°
PI 2.8 Pezzo/lfmLAF707065605550454030
PI 2.8 Pezzo/lfmFLA959080757060605055
Valori LAF-/FLA in mm con INCASTRO per listelli 40x60
Fabbisogno tegola di colmo (ca.)DN10°15°20°25°30°35°40°45°50°
PI 2.8 Pezzo/lfmLAF707065555045403015
PI 2.8 Pezzo/lfmFLA10510090858070706065
Valori LAF-/FLA in mm con INCASTRO per listelli 50x50
Fabbisogno tegola di colmo (ca.)DN10°15°20°25°30°35°40°45°50°
PI 2.8 Pezzo/lfmLAF65656050453530205
PI 2.8 Pezzo/lfmFLA115110100959085857585

Assortimento accessori

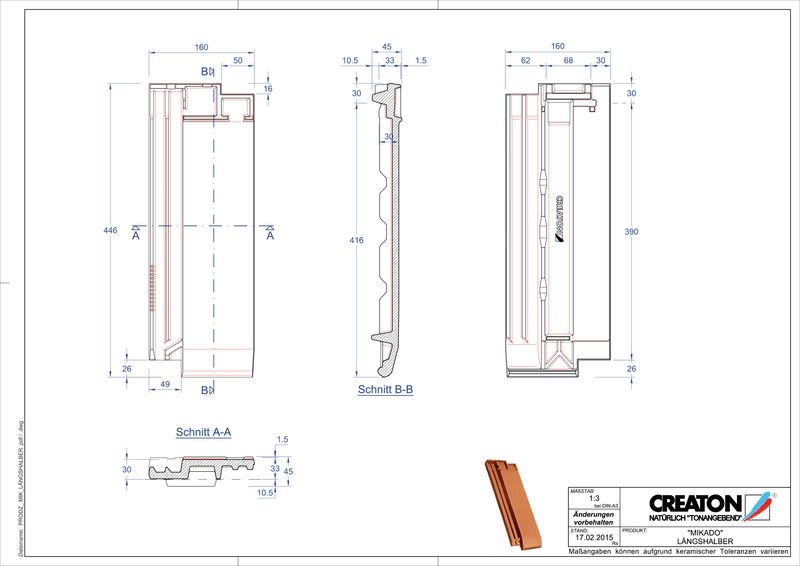

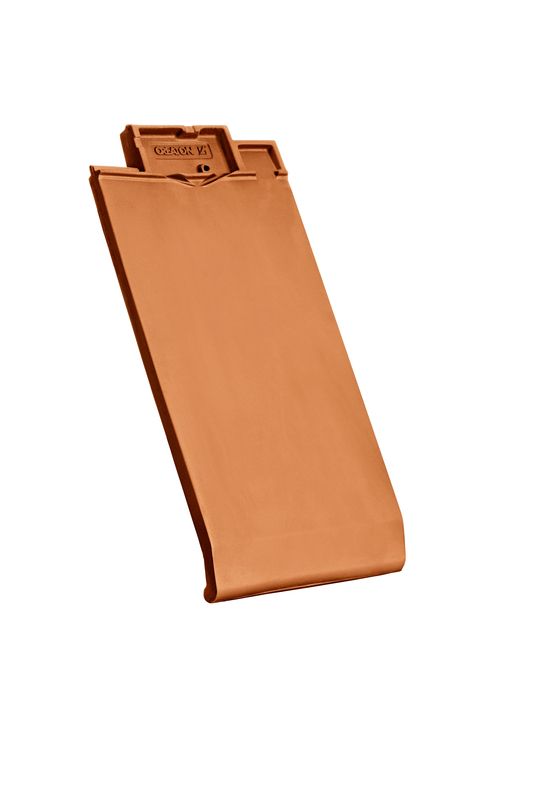

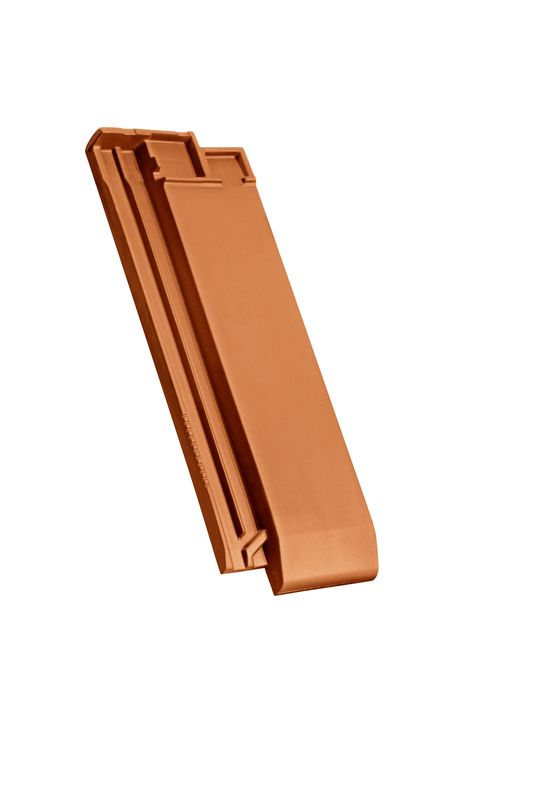

MIK Mezza tegola

MIK Mezza tegola

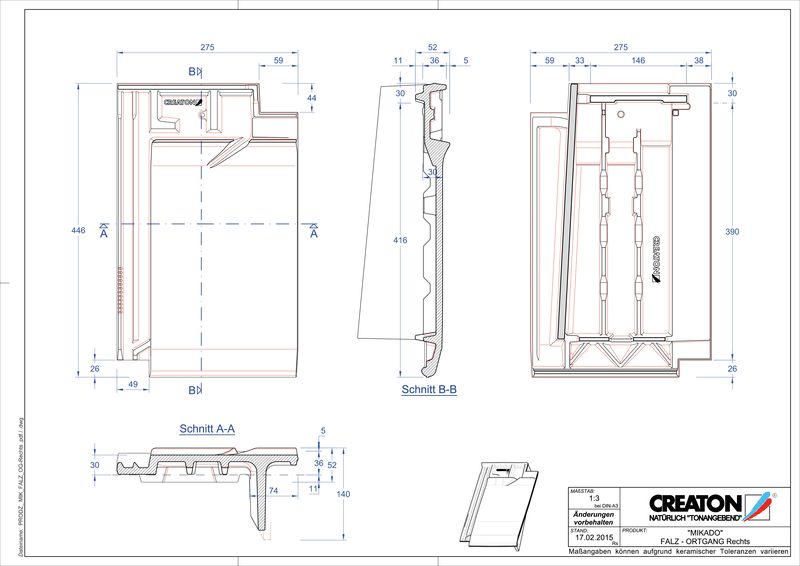

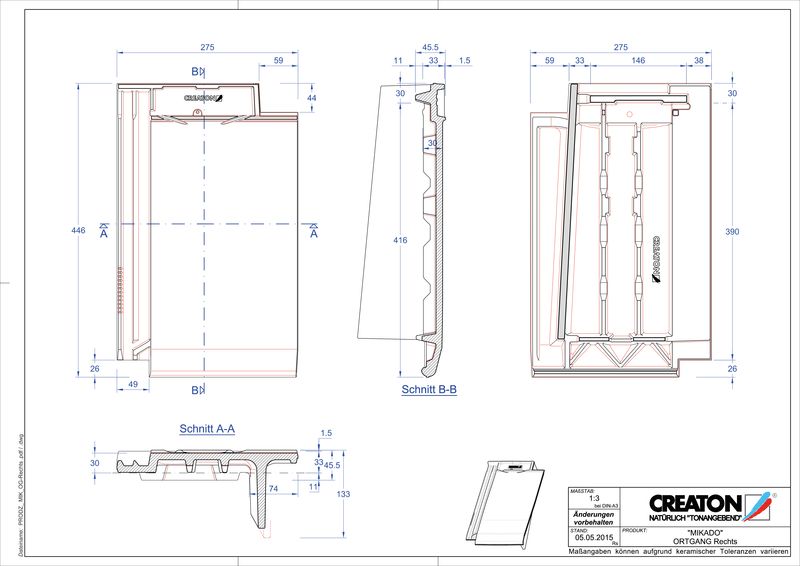

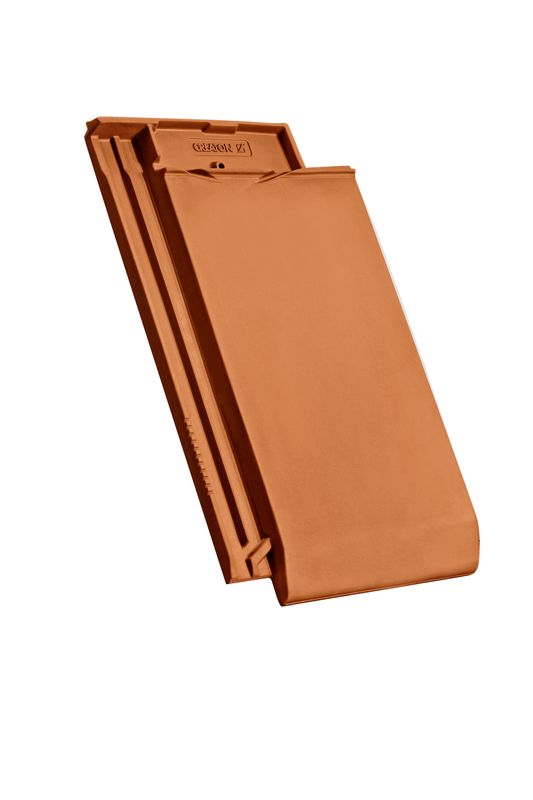

MIK Tegola laterale destra

MIK Tegola laterale destra

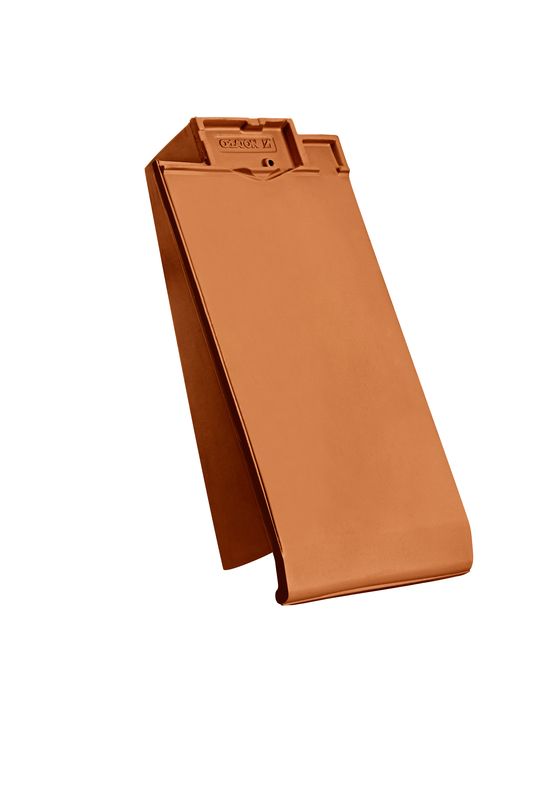

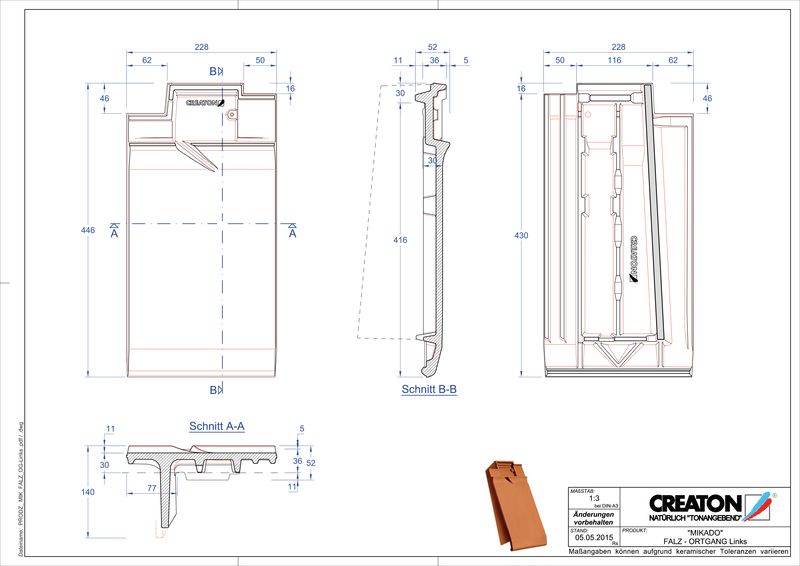

MIK Tegola laterale sinistra

MIK Tegola laterale sinistra

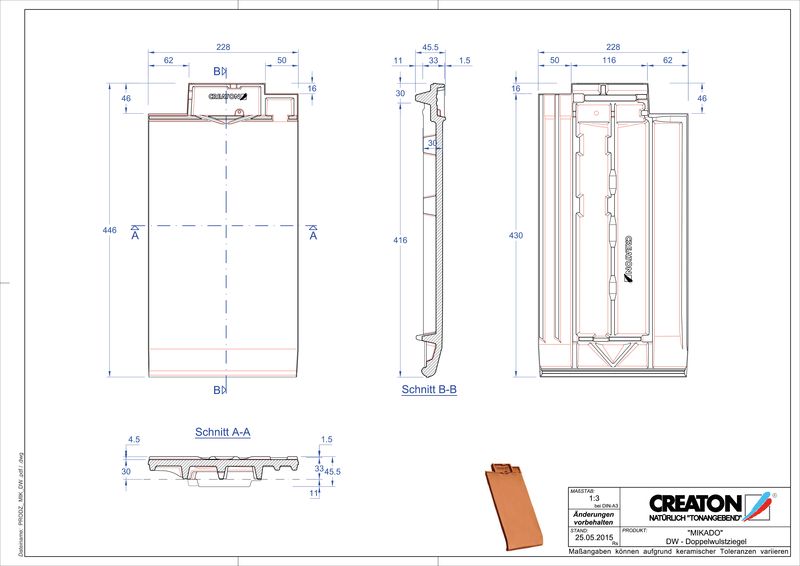

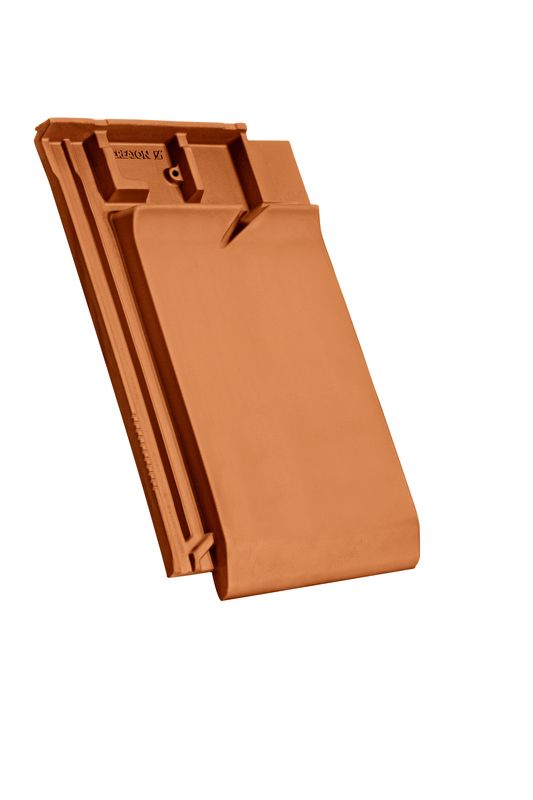

MIK Tegola a doppia onda

MIK Tegola a doppia onda

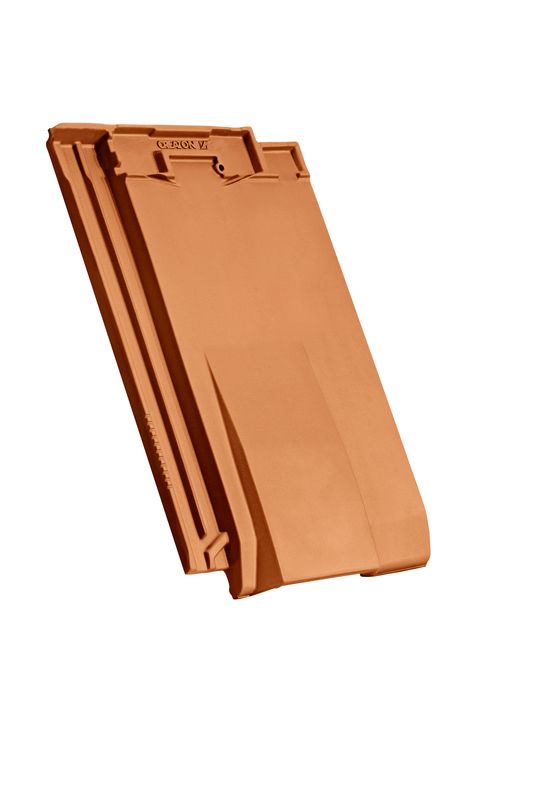

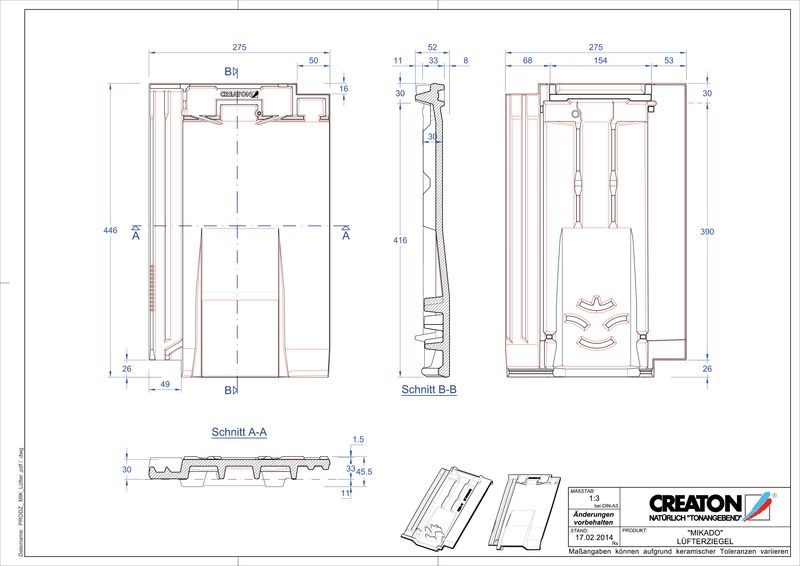

MIK Tegola aeratore

MIK Tegola aeratore

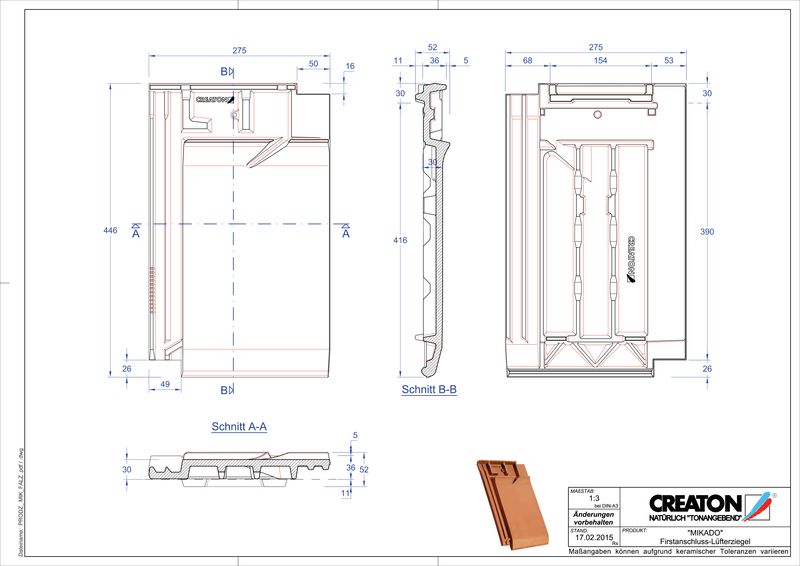

MIK Tegola raccordo colmo-aeratore

MIK Tegola raccordo colmo-aeratore

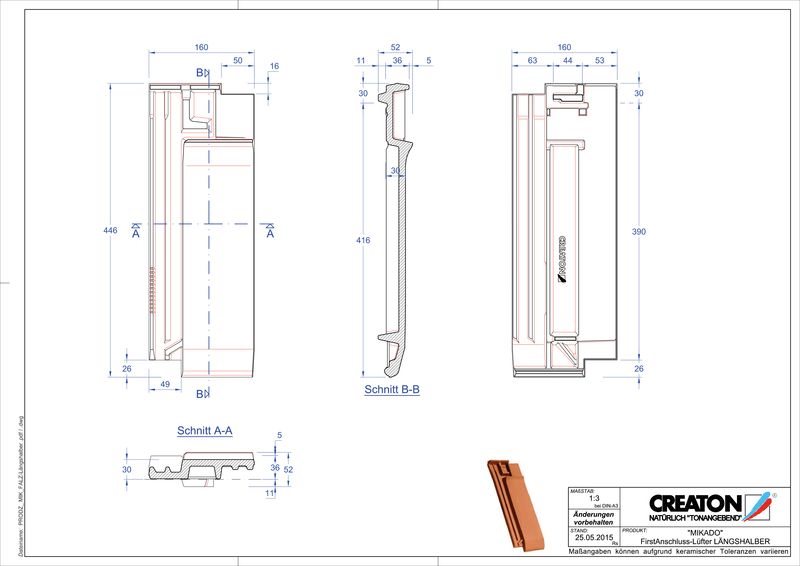

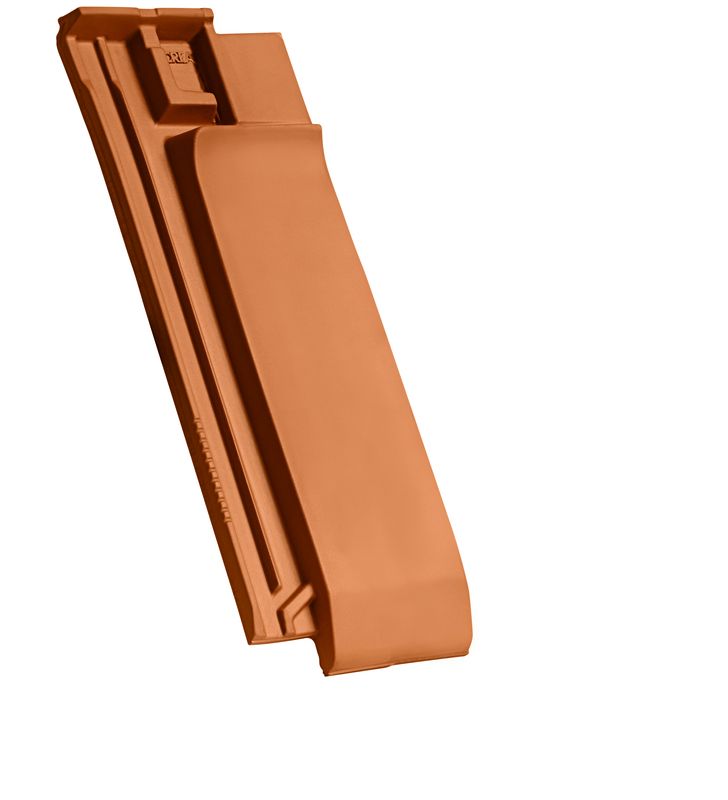

MIK Raccordo colmo-aeratore mezza tegola

MIK Raccordo colmo-aeratore mezza tegola

MIK Tegola raccordo colmo-aeratore-tegola laterale a destra

MIK Tegola raccordo colmo-aeratore-tegola laterale a destra

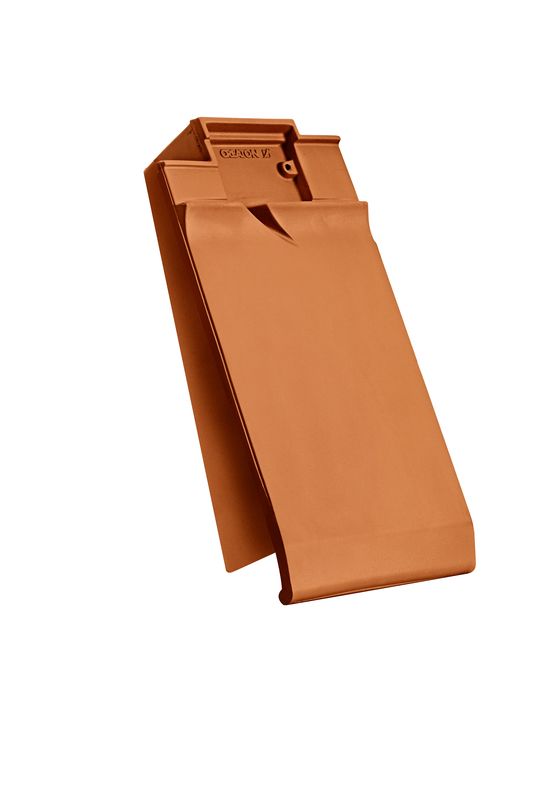

MIK Tegola raccordo colmo-aeratore-tegola laterale a sinistra

MIK Tegola raccordo colmo-aeratore-tegola laterale a sinistra

MIK Tegola di testata guarnita standard

MIK Tegola di testata guarnita standard

MIK Tegola laterale di testata guarnita standard a destra

MIK Tegola laterale di testata guarnita standard a destra

MIK Tegola laterale di testata guarnita standard a sinistra

MIK Tegola laterale di testata guarnita standard a sinistra

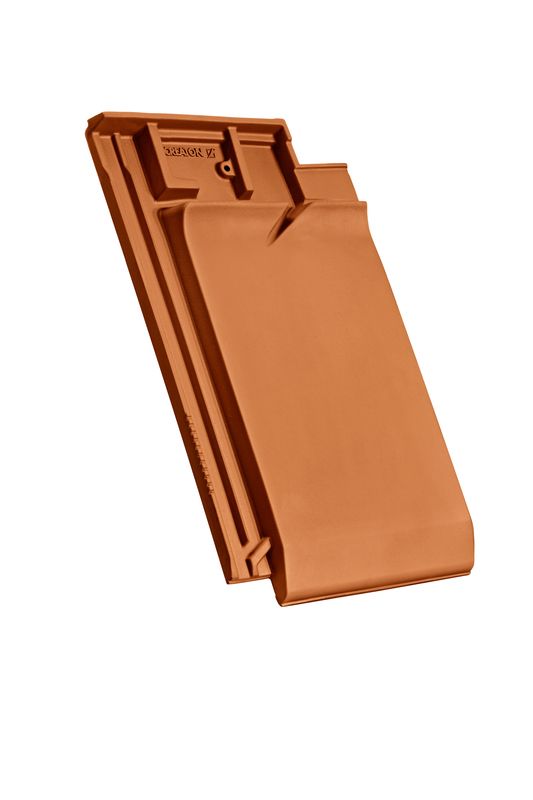

MIK Tegola di testata guarnita dimensione particolare

MIK Tegola di testata guarnita dimensione particolare

MIK Tegola laterale di testata guarnita dimensione particolare a destra

MIK Tegola laterale di testata guarnita dimensione particolare a destra

MIK Tegola laterale di testata guarnita dimensione particolare a sinistra

MIK Tegola laterale di testata guarnita dimensione particolare a sinistra

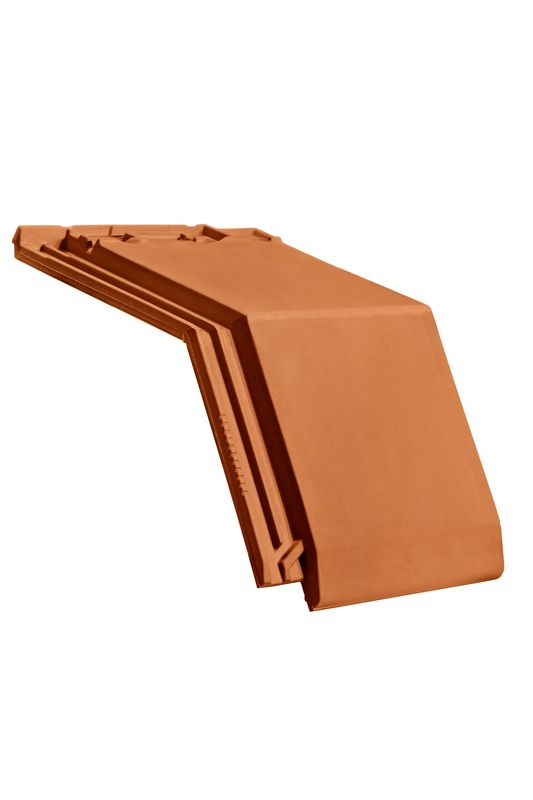

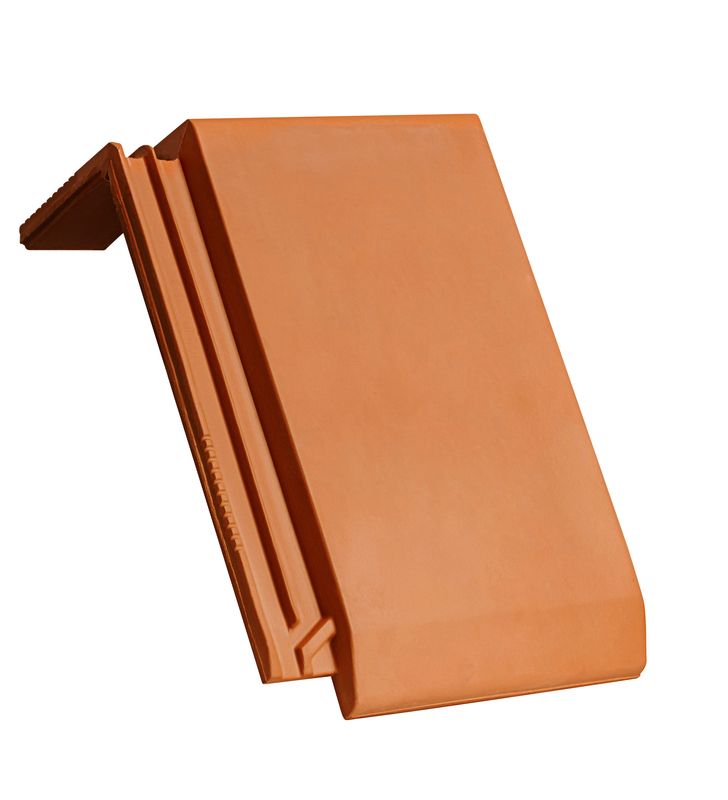

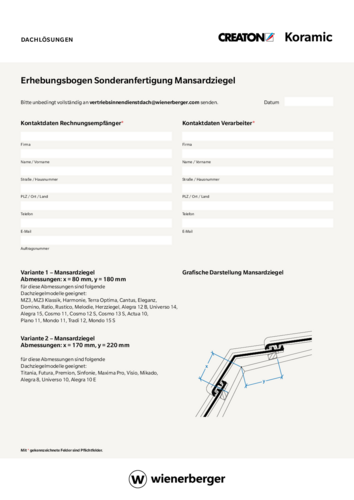

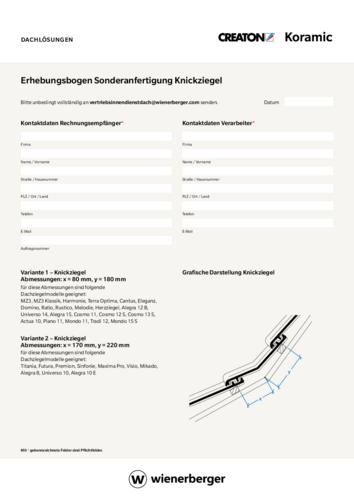

MIK Tegola di mansarda/di spigolo guarnita dimensione particolare

MIK Tegola di mansarda/di spigolo guarnita dimensione particolare

MIK Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a destra

MIK Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a destra

MIK Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a sinistra

MIK Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a sinistra

MIK Raccordo colmo-aeratore mezza tegola

MIK Raccordo colmo-aeratore mezza tegola

Assortimento per aerazioni tetto ed ingressi nel tetto

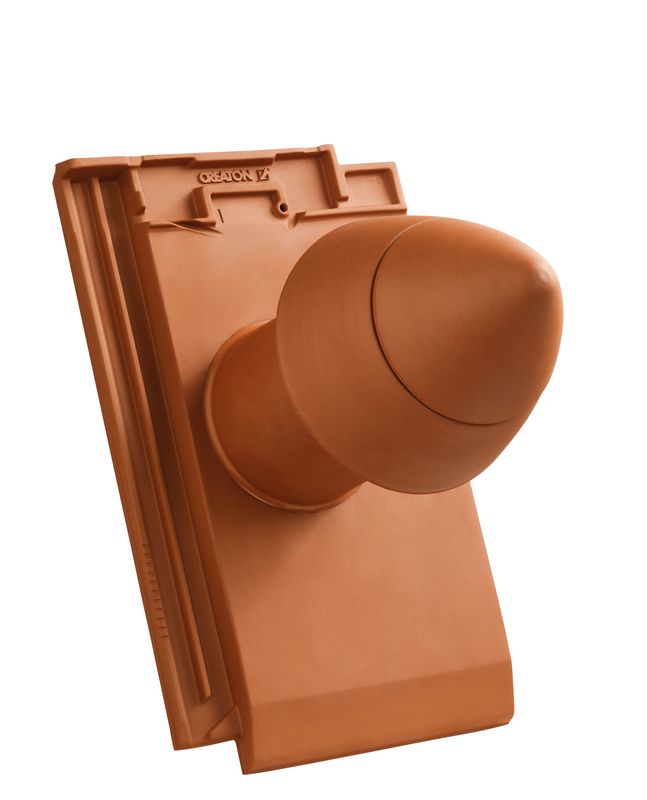

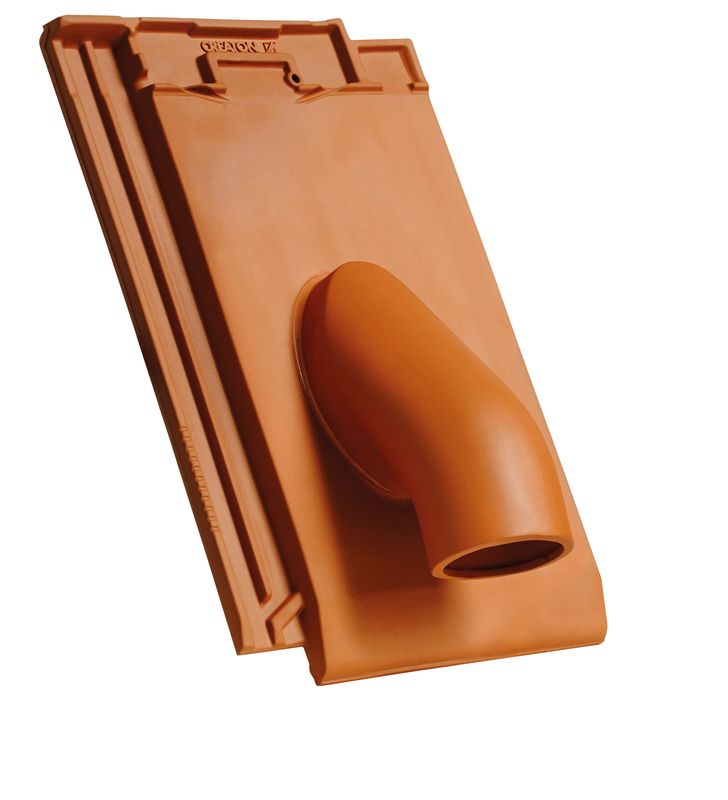

MIK SIGNUM Tubo di sfiato in ceramica DN 110 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

MIK SIGNUM Tubo di sfiato in ceramica DN 110 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

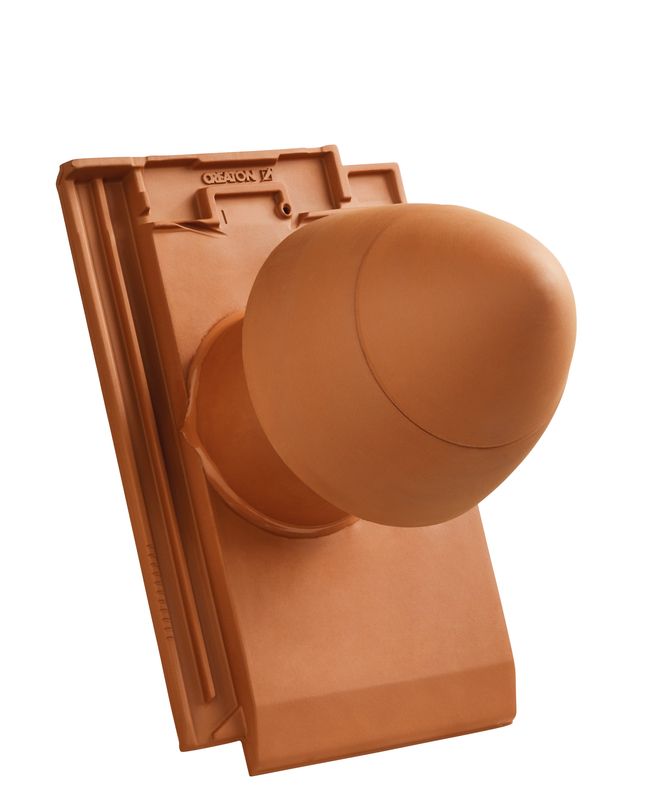

MIK SIGNUM Tubo di sfiato in ceramica DN 125 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

MIK SIGNUM Tubo di sfiato in ceramica DN 125 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

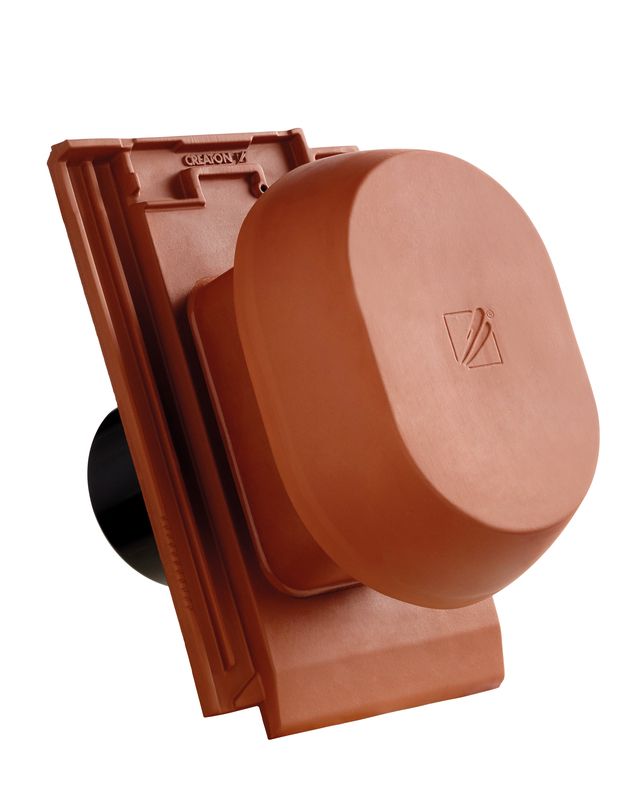

MIK SIGNUM Scarico della condensa in ceramica DN 160 mm, incl. adattatore di collegamento sottotetto

MIK SIGNUM Scarico della condensa in ceramica DN 160 mm, incl. adattatore di collegamento sottotetto

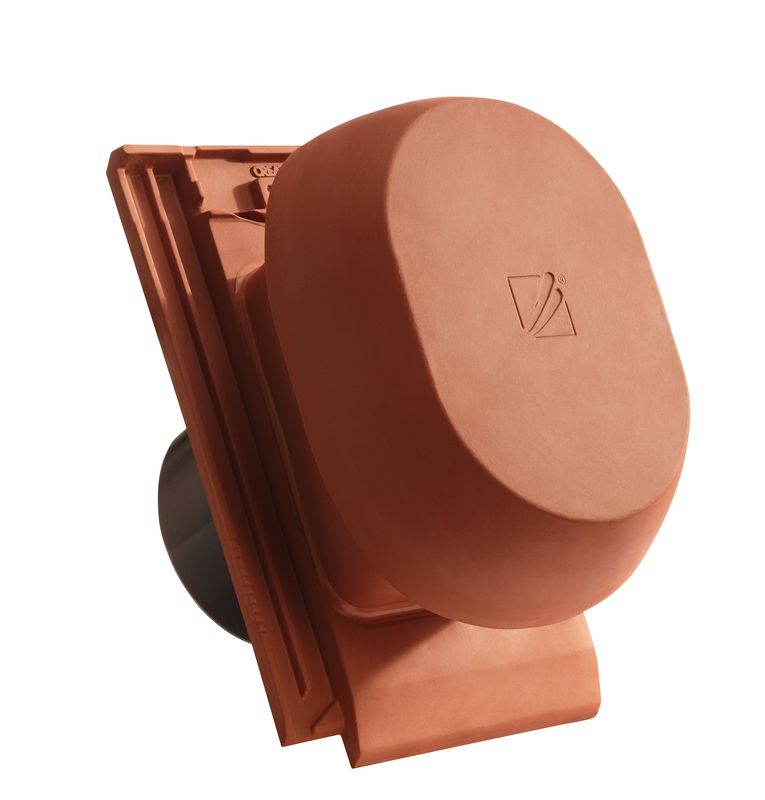

MIK SIGNUM scarico della condensa in ceramica DN 200 mm, incl. adattatore collegamento sottotetto

MIK SIGNUM scarico della condensa in ceramica DN 200 mm, incl. adattatore collegamento sottotetto

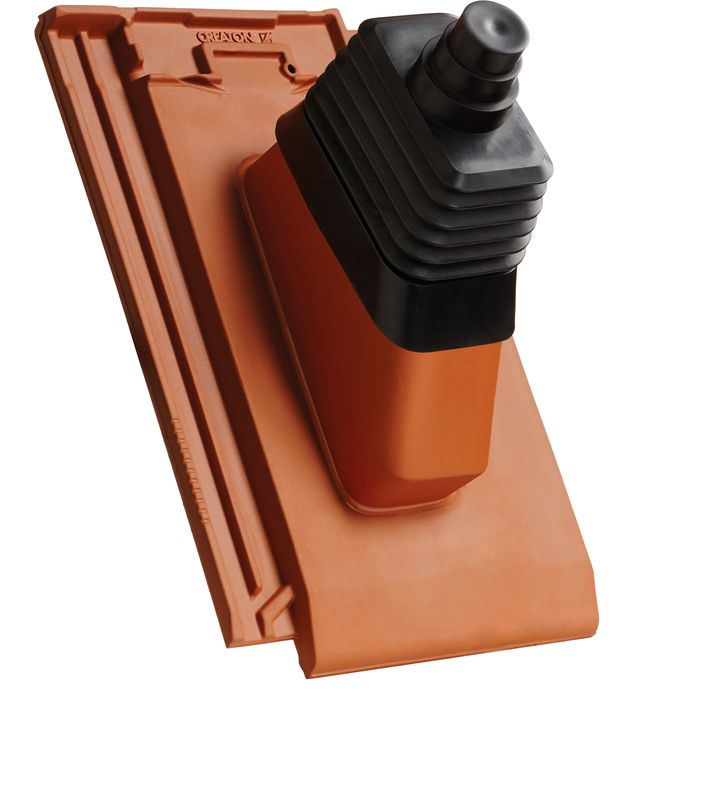

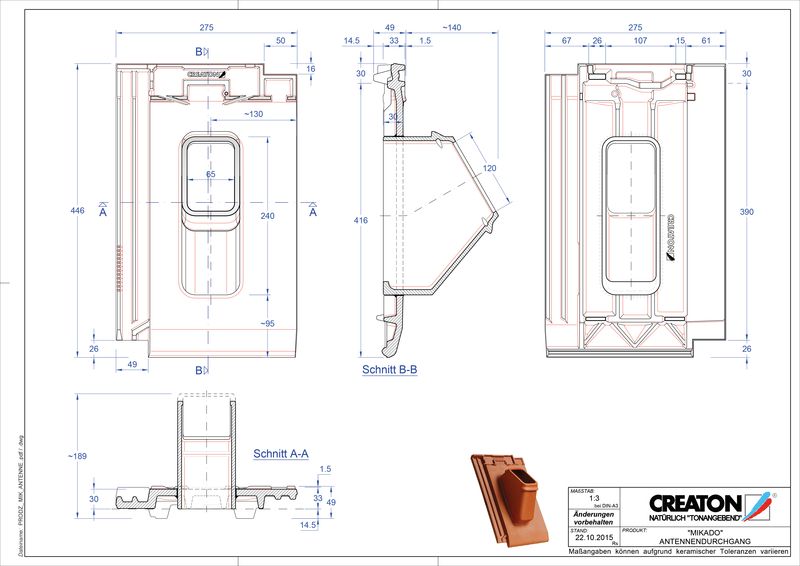

MIK Uscita antenna

MIK Uscita antenna

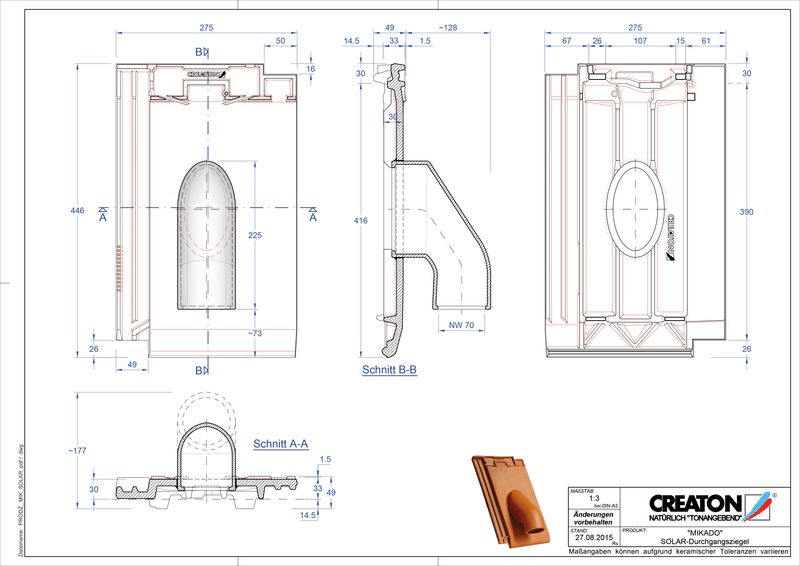

MIK Tegola uscita tubo solare

MIK Tegola uscita tubo solare

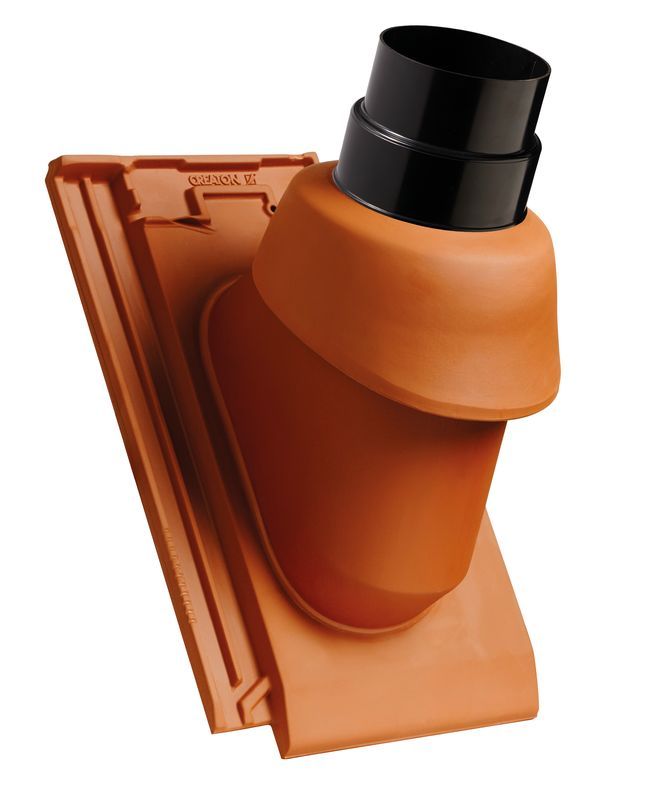

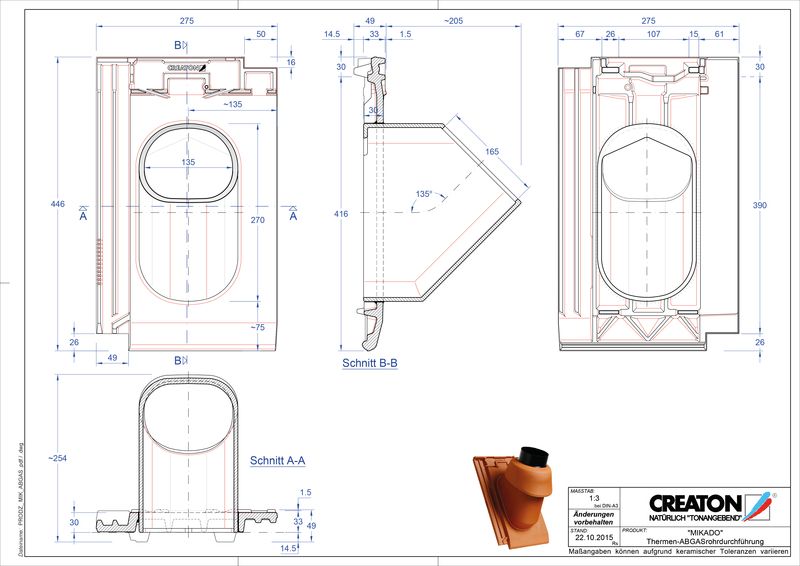

MIK Uscita termica in ceramica DN 110/125

MIK Uscita termica in ceramica DN 110/125

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 200

Tubo flessibile universale DN 200

Adattatore collegamento sottotetto universale NW 13,5

Adattatore collegamento sottotetto universale NW 13,5

Adattatore collegamento sottotetto universale diam. nominale 20

Adattatore collegamento sottotetto universale diam. nominale 20

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 150/160

Assortimento per dettagli tetto e fissaggio antivento

MIK Tegola in vetro (acrilica)

MIK Tegola in vetro (acrilica)

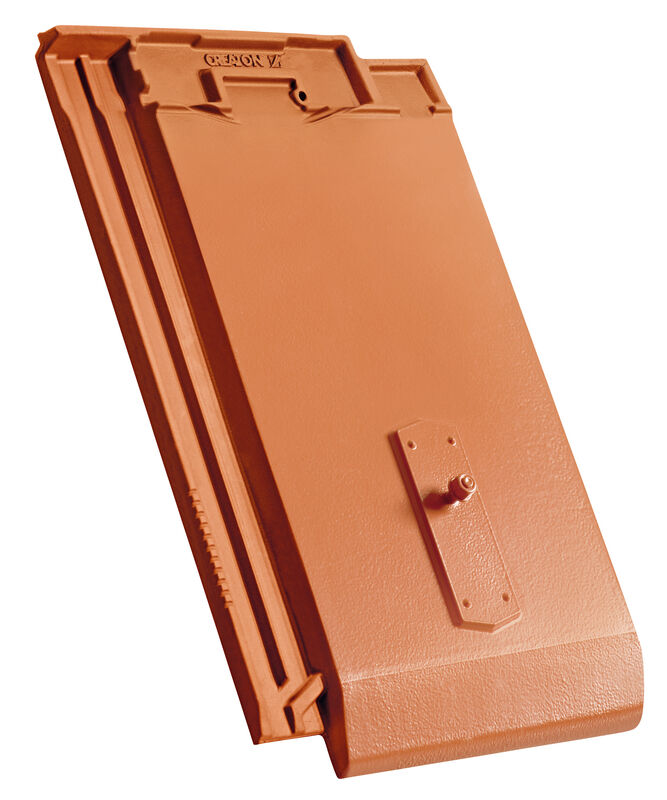

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 30/50 (GRA, MAX, MIK)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 30/50 (GRA, MAX, MIK)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/50 (GRA, MIK)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/50 (GRA, MIK)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/60 (GRA, MAX, MIK) e listello 40/50 (MAX)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/60 (GRA, MAX, MIK) e listello 40/50 (MAX)

Graffa antitempesta zinco-alluminio grappa di fissaggio, listello universale (MIK)

Graffa antitempesta zinco-alluminio grappa di fissaggio, listello universale (MIK)

Grappa di colmo in alluminio PDZ (Grappa di fissaggio di testata universale)

Grappa di colmo in alluminio PDZ (Grappa di fissaggio di testata universale)

Vite in acciaio inox con tenuta lunghezza da 60

Vite in acciaio inox con tenuta lunghezza da 60

Grappa di displuvio e di conversa 10-13 mm

Grappa di displuvio e di conversa 10-13 mm

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Pettine di ventilazione per grondaie altezza pettine 55 mm

Pettine di ventilazione per grondaie altezza pettine 55 mm

Pettine di ventilazione per grondaie

Pettine di ventilazione per grondaie

Lucernario 45 x 55 cm in metallo con vetro di sicurezza temprato

Lucernario 45 x 55 cm in metallo con vetro di sicurezza temprato

Lucernario a isolamento termico 55 x 78 cm

Lucernario a isolamento termico 55 x 78 cm

Pilone del satellitare e dell'antenna zincato o rivestito colorato

Pilone del satellitare e dell'antenna zincato o rivestito colorato

Colore a verniciatura acrilica 250 ml

Colore a verniciatura acrilica 250 ml

Assortimento tegole di colmo e di displuvio

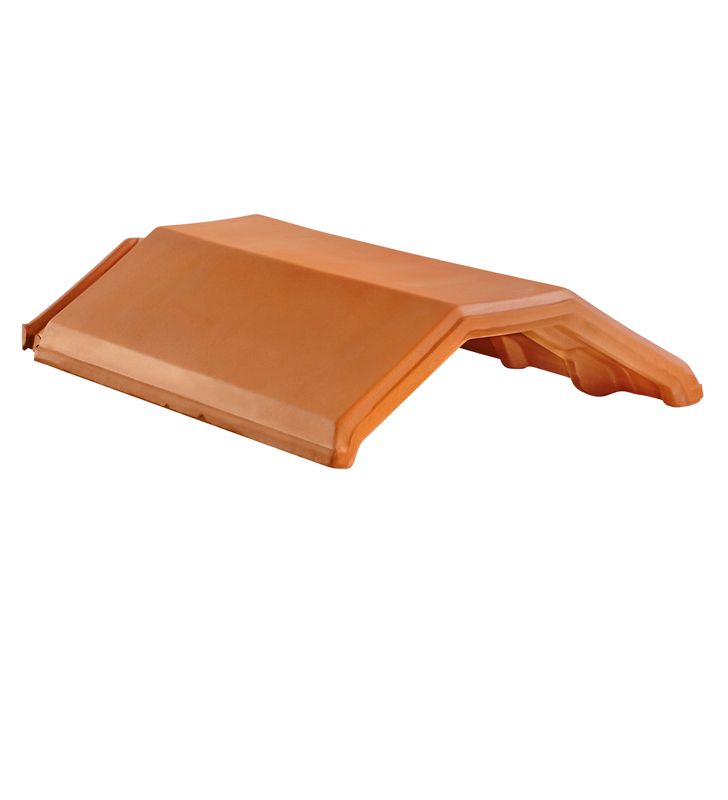

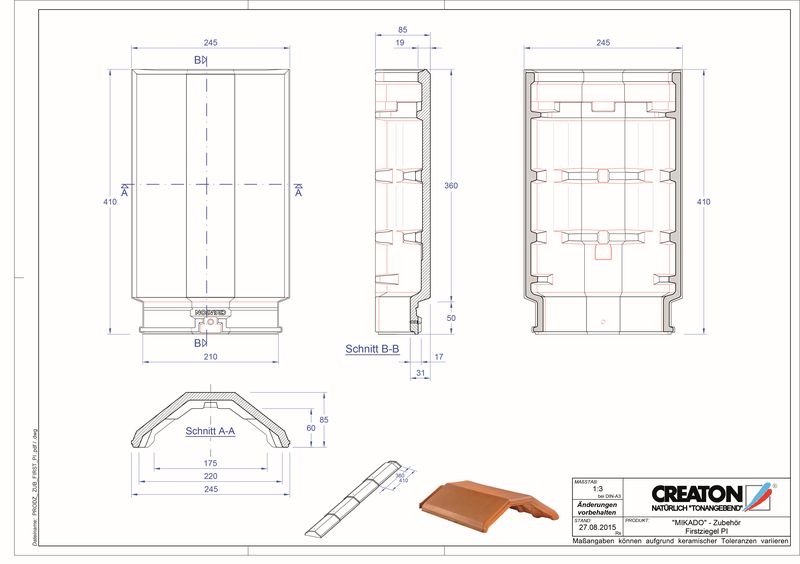

HÖN Tegola di colmo PI

HÖN Tegola di colmo PI

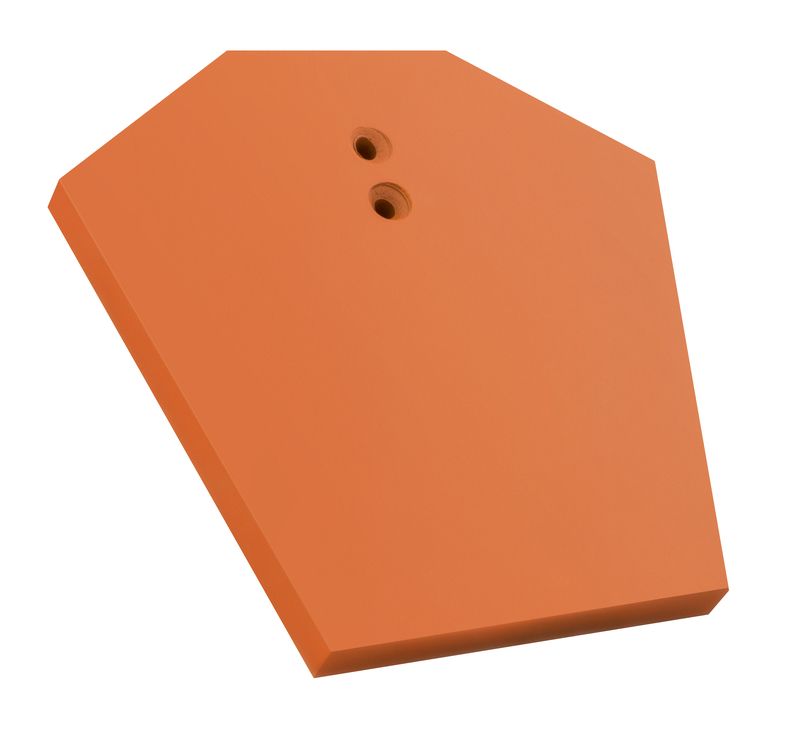

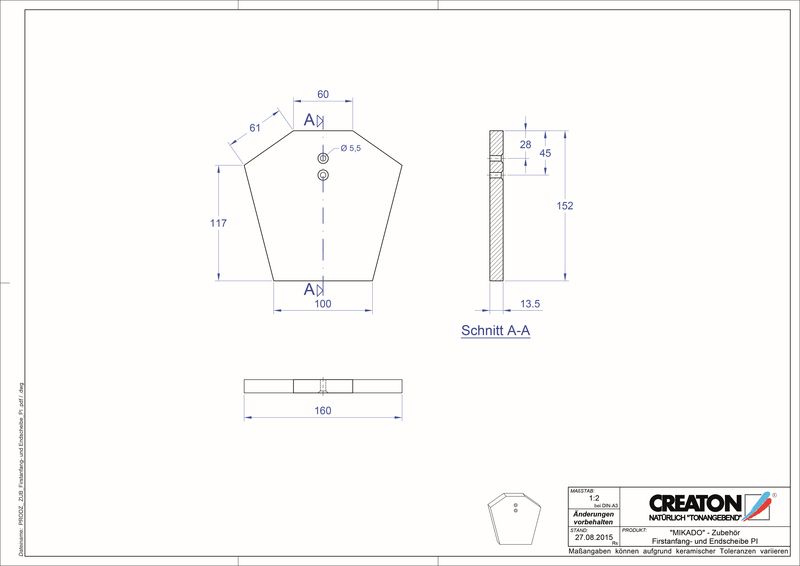

HÖN Piastra di colmo iniziale e finale in ceramica PI

HÖN Piastra di colmo iniziale e finale in ceramica PI

HÖN Piastra di funzione iniziale e finale in ceramica PI

HÖN Piastra di funzione iniziale e finale in ceramica PI

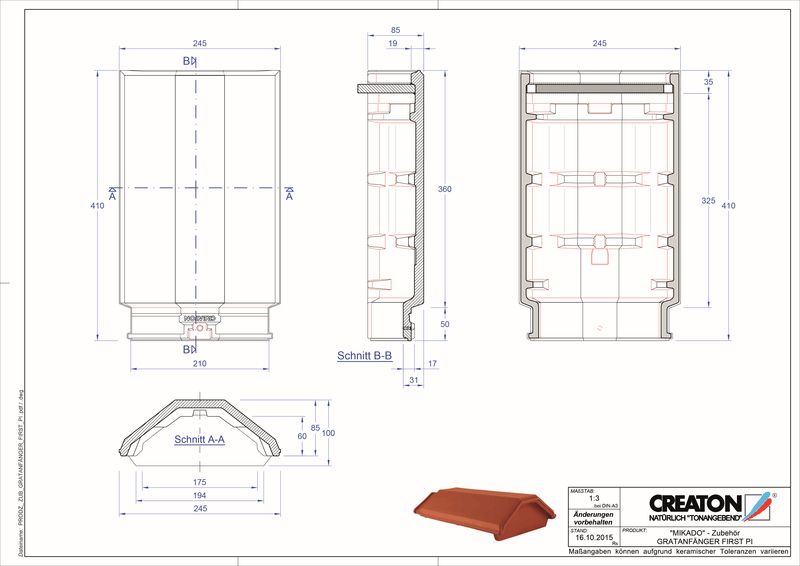

HÖN Colmo iniziale in ceramica PI

HÖN Colmo iniziale in ceramica PI

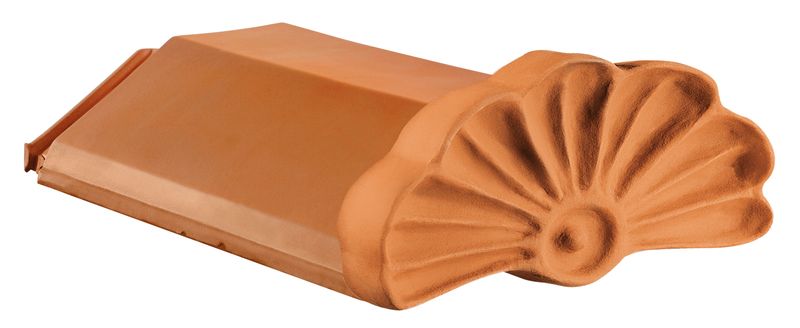

HÖN Colmo iniziale in ceramica a forma di conchiglia PI

HÖN Colmo iniziale in ceramica a forma di conchiglia PI

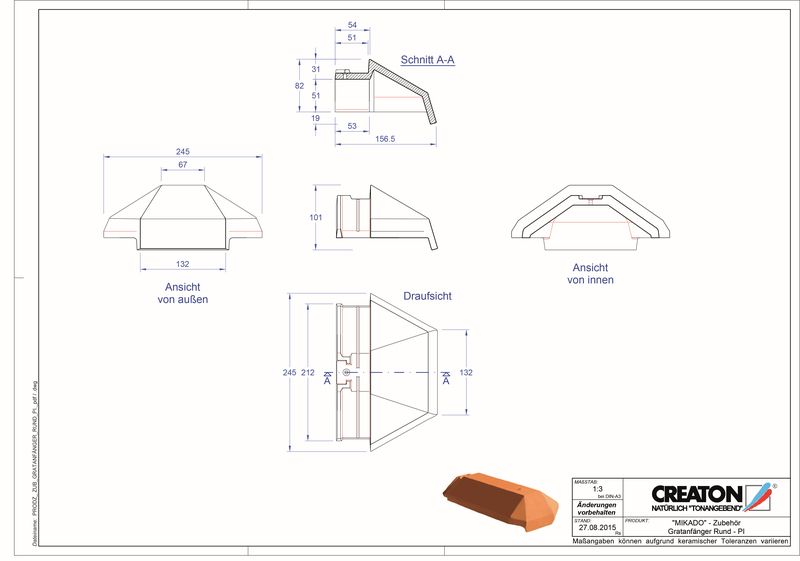

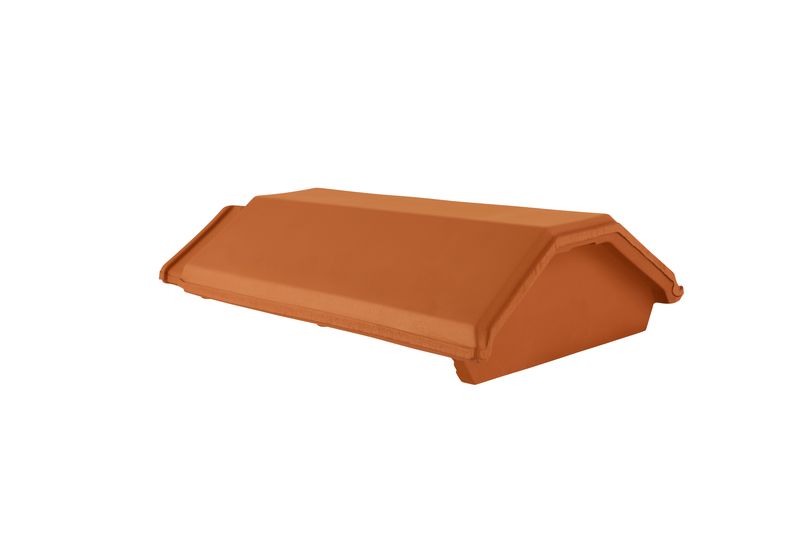

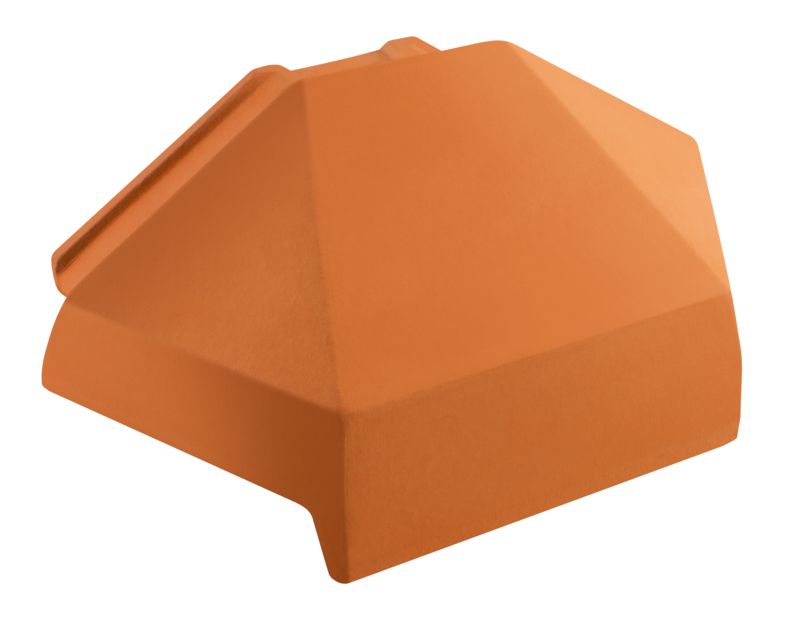

HÖN Colmo iniziale in ceramica estremità tonda PI

HÖN Colmo iniziale in ceramica estremità tonda PI

Graffa di colmo alluminio PI

Graffa di colmo alluminio PI

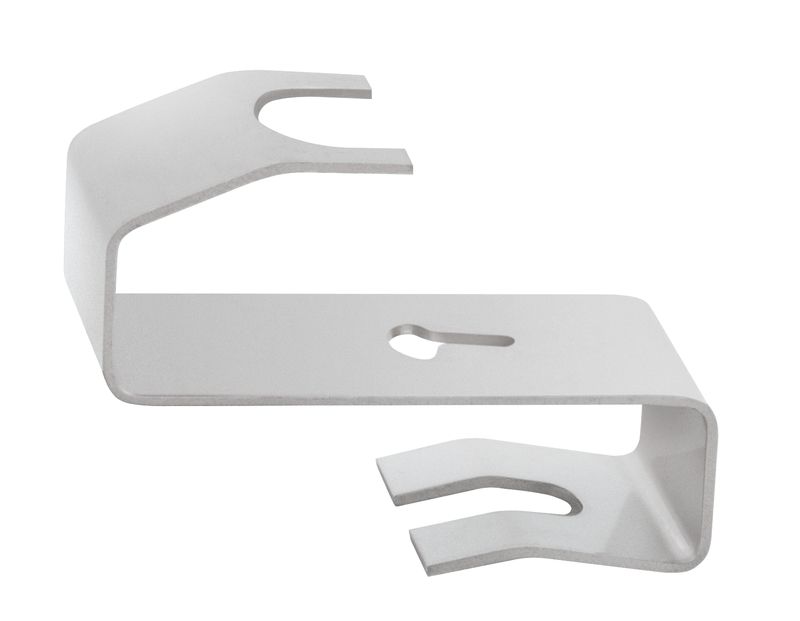

FIRSTFIX Graffa di colmo in acciaio inox PI

FIRSTFIX Graffa di colmo in acciaio inox PI

FIRSTFIX Filo grappa di colmo universale

FIRSTFIX Filo grappa di colmo universale

FIRSTFIX Set graffe di bloccaggio universali

FIRSTFIX Set graffe di bloccaggio universali

Rotolo di colmo/displuvio 220 (CREAROLL ALU)

Rotolo di colmo/displuvio 220 (CREAROLL ALU)

Rotolo di colmo/displuvio 300 (CREAROLL ALU)

Rotolo di colmo/displuvio 300 (CREAROLL ALU)

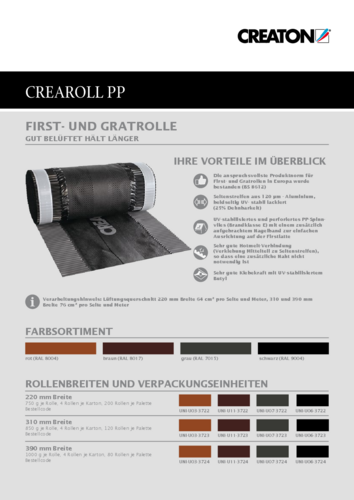

Rotolo di colmo/displuvio 220 (CREAROLL PP)

Rotolo di colmo/displuvio 220 (CREAROLL PP)

Rotolo di colmo/displuvio 310 (CREAROLL PP)

Rotolo di colmo/displuvio 310 (CREAROLL PP)

Rotolo di colmo/displuvio 390 (CREAROLL PP)

Rotolo di colmo/displuvio 390 (CREAROLL PP)

Colmo (a tre vie) triassiale tipo W2 HÖN (argilla)

Colmo (a tre vie) triassiale tipo W2 HÖN (argilla)

Colmo (a tre vie) quadriassiale tipo W2 HÖN (argilla)

Colmo (a tre vie) quadriassiale tipo W2 HÖN (argilla)

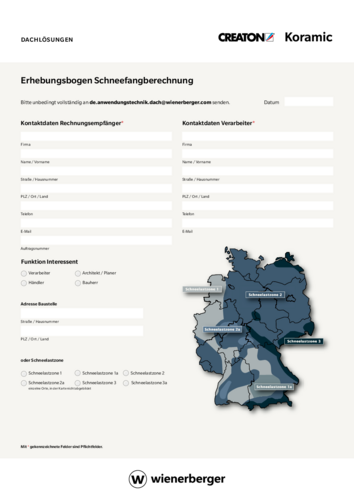

Assortimento per protezione antineve, accesso al tetto e montaggio elementi solari in metallo

Supporto per elemento solare GRUEL tegola liscia

Supporto per elemento solare GRUEL tegola liscia

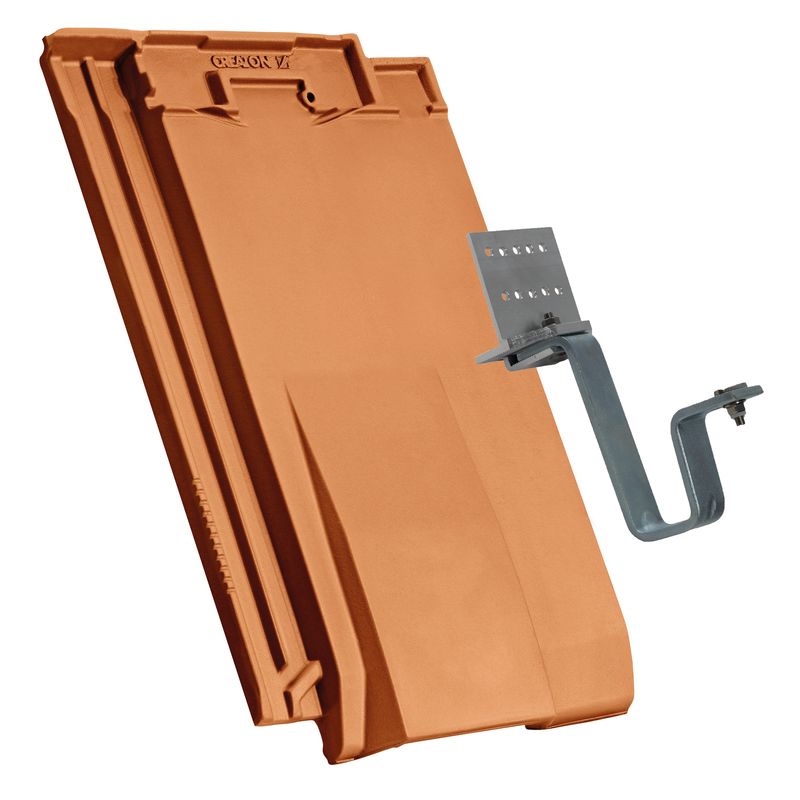

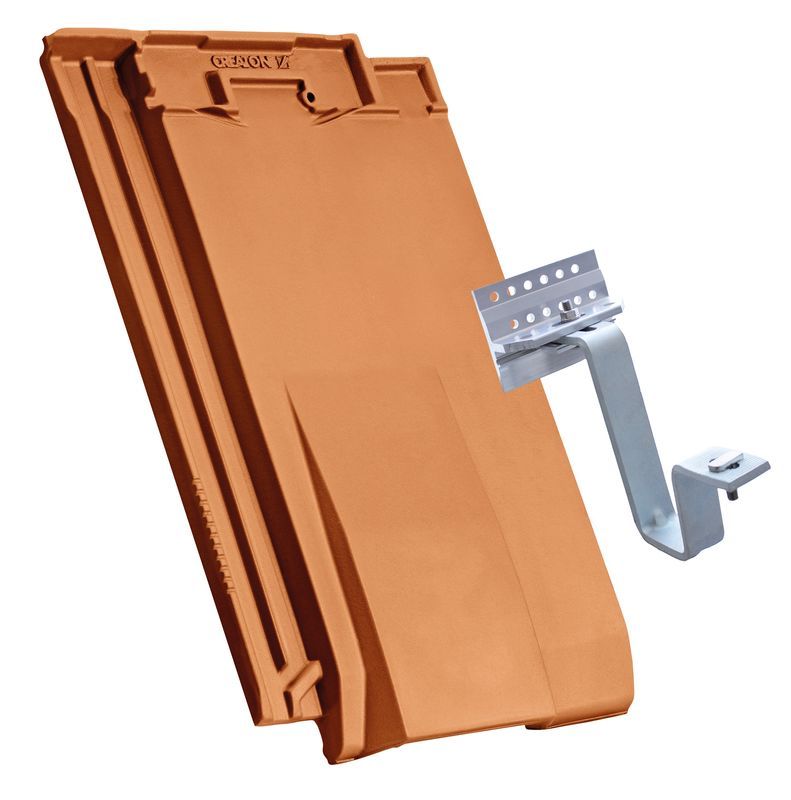

MIK Fissaggio per sistema solare per montaggio su assi

MIK Fissaggio per sistema solare per montaggio su assi

MIK Fissaggio per sistema solare per montaggio su piloni

MIK Fissaggio per sistema solare per montaggio su piloni

Singolo gradino

Singolo gradino

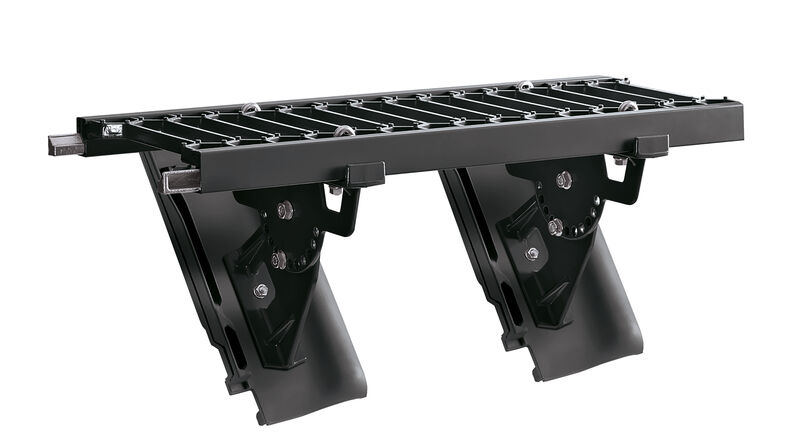

Griglia corta

Griglia corta

Griglia lunga

Griglia lunga

Supporto legno tondo

Supporto legno tondo

Supporto per tubo fermaneve

Supporto per tubo fermaneve

Tubo fermaneve Ø 40 mm, lunghezza 3 m

Tubo fermaneve Ø 40 mm, lunghezza 3 m

Coperchio terminale tubo fermaneve universale

Coperchio terminale tubo fermaneve universale

Scala tetto

Scala tetto

Supporto scala tetto

Supporto scala tetto

Supporto legno tondo

Supporto legno tondo

Griglia gradino alluminio 150 x 25 cm

Griglia gradino alluminio 150 x 25 cm

Griglia fermaneve piena 1,50 m

Griglia fermaneve piena 1,50 m

Manicotto di collegamento per tubo fermaneve Ø 40 mm

Manicotto di collegamento per tubo fermaneve Ø 40 mm

MAG Gancio fermaneve

MAG Gancio fermaneve

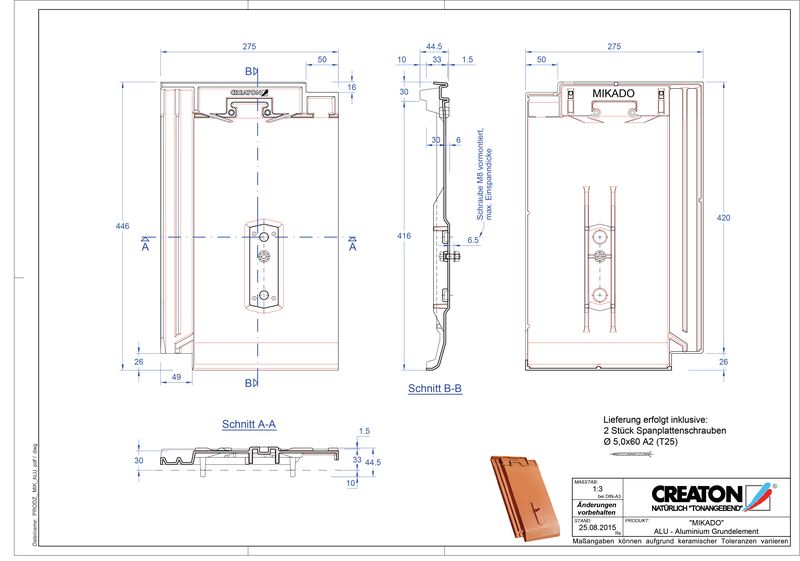

MIK Elemento di base in alluminio

MIK Elemento di base in alluminio

Download

È possibile ordinare fino a 3 campioni.

Seleziona il campione richiesto.

Vedi il Carrello
