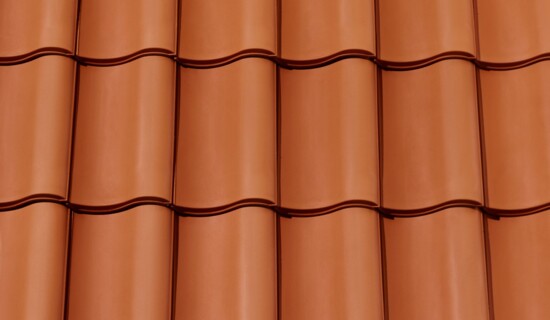

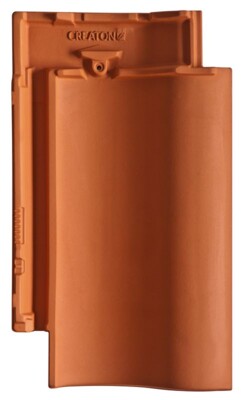

MELODIE

Al nord i tetti si coprono così.

Adatta anche per tetti piatti fino a 10° di inclinazione, con un sottotetto ermetico all'acqua
Grande flessibilità e posa semplificata grazie a un grande tratto di scorrimento di 35 mm
Posa agevole grazie a un peso per pezzo di soli 3,2 kg
La sofisticata tecnica di giunzione garantisce un deflusso dell'acqua ottimale e offre una maggiore protezione contro le infiltrazioni di pioggia

Dati tecnici

Grandezza (ca.)	255 x 440 mm
Larghezza di sovrapposizione min. (ca.)	208 mm
Larghezza di sovrapposizione al m (ca.)	209 mm
Larghezza di sovrapposizione max. (ca.)	210 mm
Lunghezza di sovrapposizione min. (ca.)	314 mm
Lunghezza di sovrapposizione al m (ca.)	330 mm
Lunghezza di sovrapposizione max. (ca.)	347 mm
Fabbisogno di tegole min. (ca.)	13.7 pezzi/m²
Fabbisogno di tegole al m. (ca.)	14.5 pezzi/m²
Fabbisogno tegole max. (ca.)	15.3 pezzi/m²
Peso per pezzo (ca.)	3.3 kg/pezzo
Peso al m² (ca.)	47.9 kg/m²
Peso per pallet (ca.)	819 kg
Pezzi per minipack	6 pezzi
Pezzi per pallet	240 pezzi

Disegni tecnici

Applicazioni

Valido per l'Austria
17 °	Inclinazione tetto regolare (A)
≥17 °	Realizzazione di un sottotetto resistente alla pioggia secondo Önorm, prodotti CREATON possibili: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥15 °	Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo Önorm, prodotti CREATON possibili: QUATTRO longlife extra
≥12 °	Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo le specifiche del fabbricante CREATON, si prega di rispettare le direttive di installazione separate, prodotti CREATON possibili: QUATTRO longlife extra

Informazioni tecniche

Il disegno tecnico rappresentato è solo un esempio di progettazione.
In base alle direttive del ZVDH (associazione centrale degli artigiani che si occupano della copertura del tetto) per le tegole laterali, la distanza tra l'incastro della gronda di frontespizio e il filo esterno parete e/o filo esterno rivestimento deve essere di almeno 1 cm.
Per l'esecuzione di lavori al tetto valgono i regolamenti e le norme nazionali vigenti. Essi variano da Paese a Paese (ad es. regolamento ZVDH, ÖNORMEN) e devono essere rispettati durante l'esecuzione. Inoltre CREATON prepara dati specifici per l'esecuzione del sottotetto che devono essere rispettati in quanto dati del costruttore. Sono disponibili nel nostro planner del tetto o in www.creaton.de / www.creaton.at..
Per le inclinazioni del tetto standard di CREATON, fare riferimento alla lettera tipo.

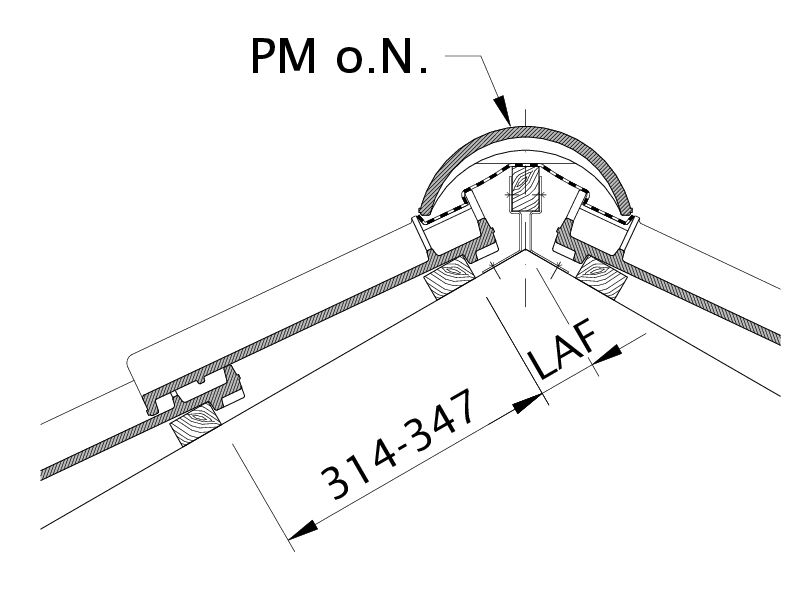

LAF/FLA valori

Valori LAF-/FLA in mm con INCASTRO per listelli 30x50
Fabbisogno tegola di colmo (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PMoN 2.8 Pezzo/lfm	LAF	50	50	45	40	30	20	15	15	15	10	10
PMoN 2.8 Pezzo/lfm	FLA	115	115	105	100	95	90	80	75	75	70	70
PZ 2.5 Pezzo/lfm	LAF	65	65	65	60	60	60	50	50	45	40	40
PZ 2.5 Pezzo/lfm	FLA	110	110	105	100	90	85	80	70	65	60	50
Valori LAF-/FLA in mm con INCASTRO per listelli 40x60
Fabbisogno tegola di colmo (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PMoN 2.8 Pezzo/lfm	LAF	50	50	45	35	25	15	10	10	10
PMoN 2.8 Pezzo/lfm	FLA	125	125	115	110	105	100	90	85	80
PZ 2.5 Pezzo/lfm	LAF	65	65	65	55	55	55	45	40	30	25	25
PZ 2.5 Pezzo/lfm	FLA	120	120	115	110	100	95	90	80	75	70	60
Valori LAF-/FLA in mm con INCASTRO per listelli 50x50
Fabbisogno tegola di colmo (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PMoN 2.8 Pezzo/lfm	LAF	45	45	40	30	20	5	0
PMoN 2.8 Pezzo/lfm	FLA	135	135	125	120	115	115	105
PZ 2.5 Pezzo/lfm	LAF	60	60	60	50	50	45	35	30	20	15	10
PZ 2.5 Pezzo/lfm	FLA	130	130	125	120	110	110	105	95	95	90	90

Riferimenti

Assortimento accessori

MEL Tegola laterale destra

MEL Tegola laterale sinistra

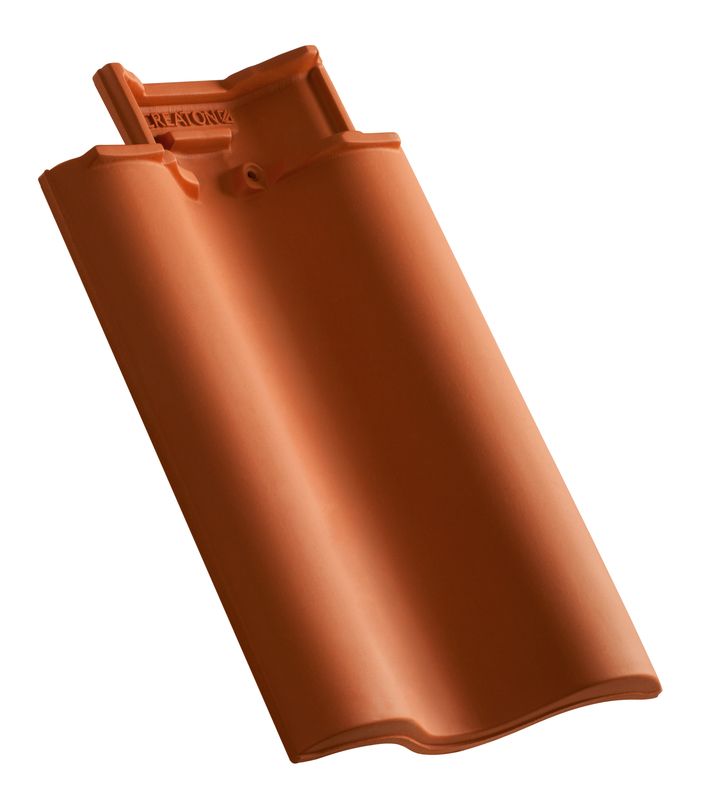

MEL Tegola a doppia onda

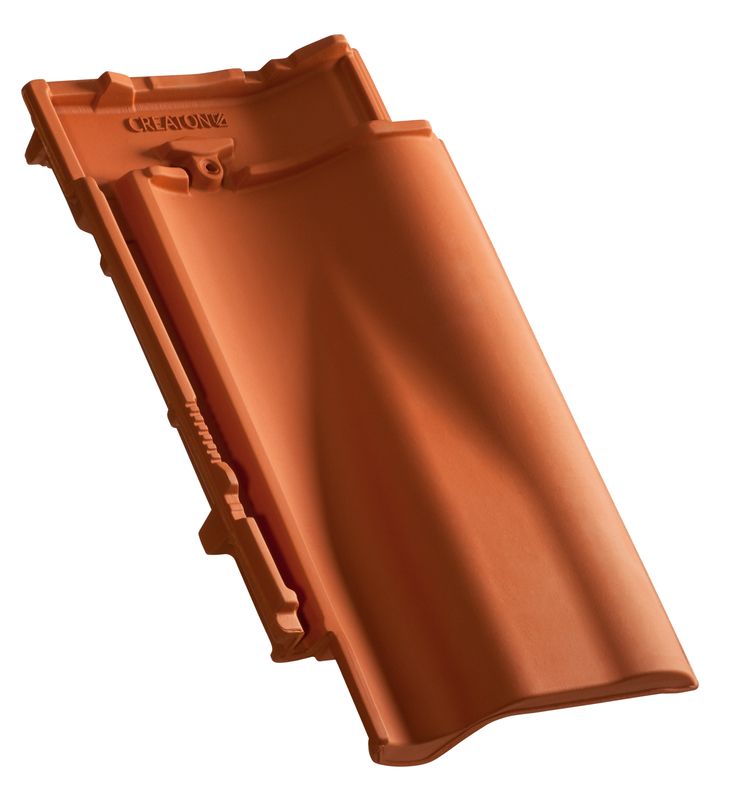

MEL Tegola aeratore

MEL Tegola raccordo colmo-aeratore

MEL Tegola raccordo colmo-aeratore-tegola laterale a destra

MEL Tegola raccordo colmo-aeratore-tegola laterale a sinistra

MEL Tegola raccordo colmo-aeratore-doppia onda

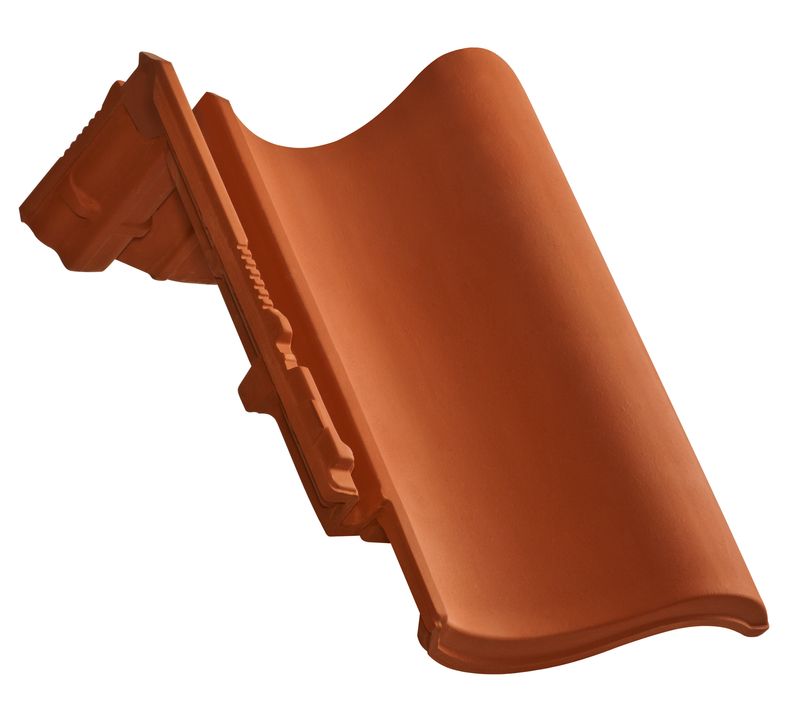

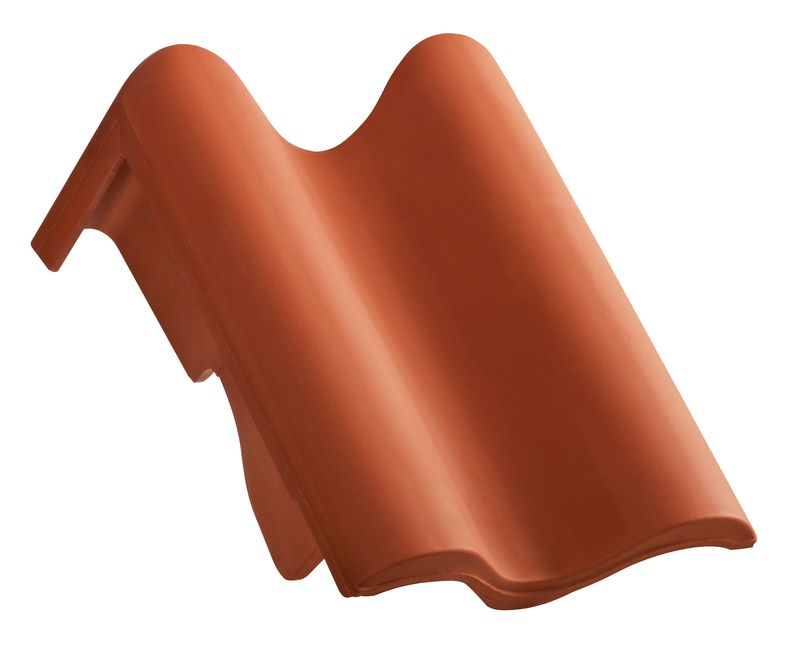

MEL Tegola di testata guarnita standard

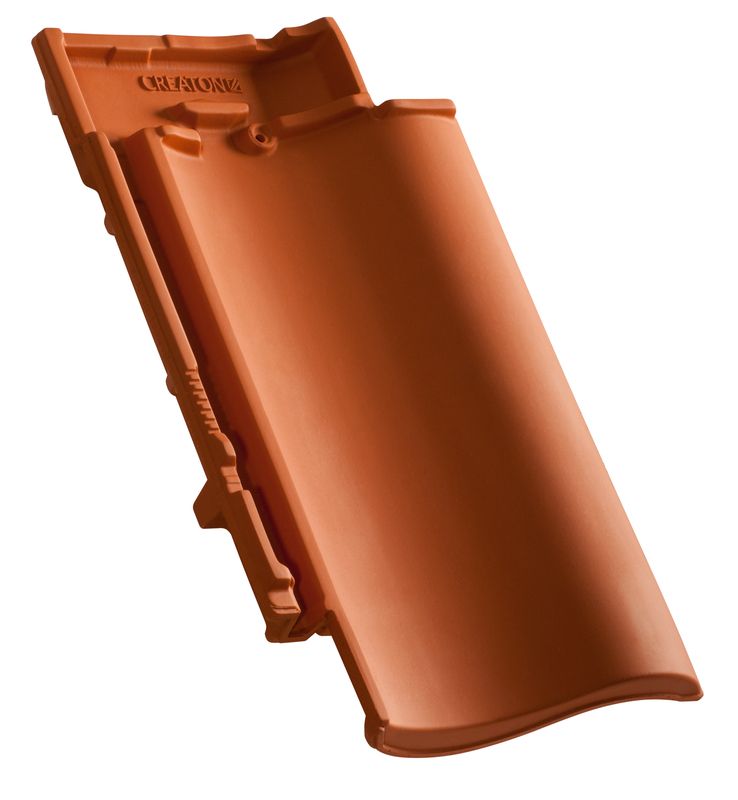

MEL Tegola laterale di testata guarnita standard a destra

MEL Tegola laterale di testata guarnita standard a sinistra

MEL Tegola di testata guarnita dimensione particolare

MEL Tegola laterale di testata guarnita dimensione particolare a destra

MEL Tegola laterale di testata guarnita dimensione particolare a sinistra

MEL Tegola di mansarda/di spigolo guarnita dimensione particolare

MEL Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a destra

MEL Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a sinistra

WER Tegola di colmo PZ

Grappa di colmo alluminio tegola di testata universale

Assortimento per aerazioni tetto ed ingressi nel tetto

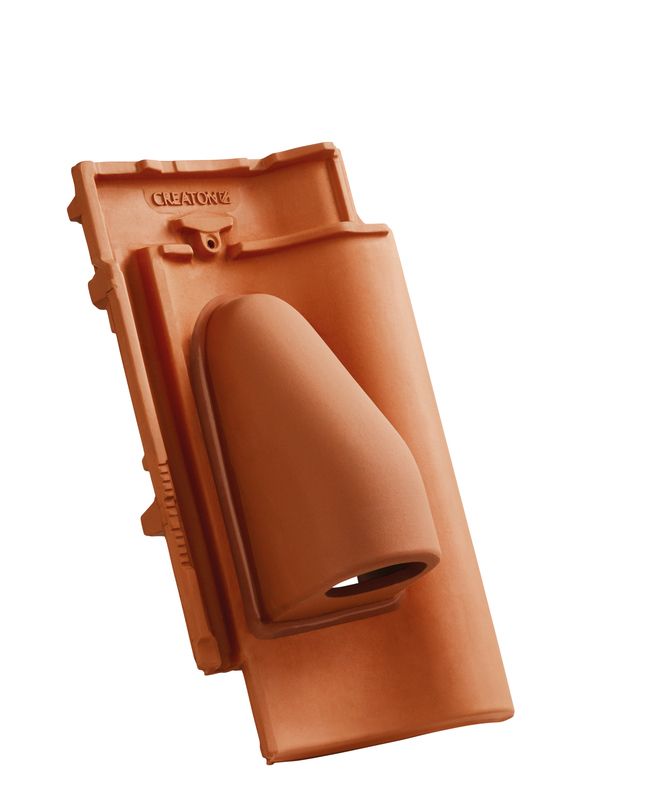

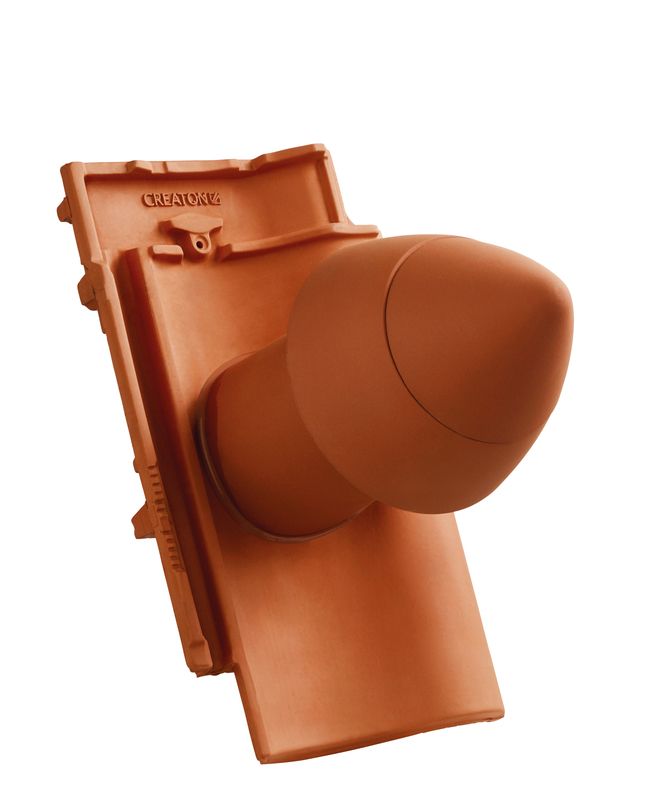

MEL SIGNUM Tubo di sfiato in ceramica DN 110 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

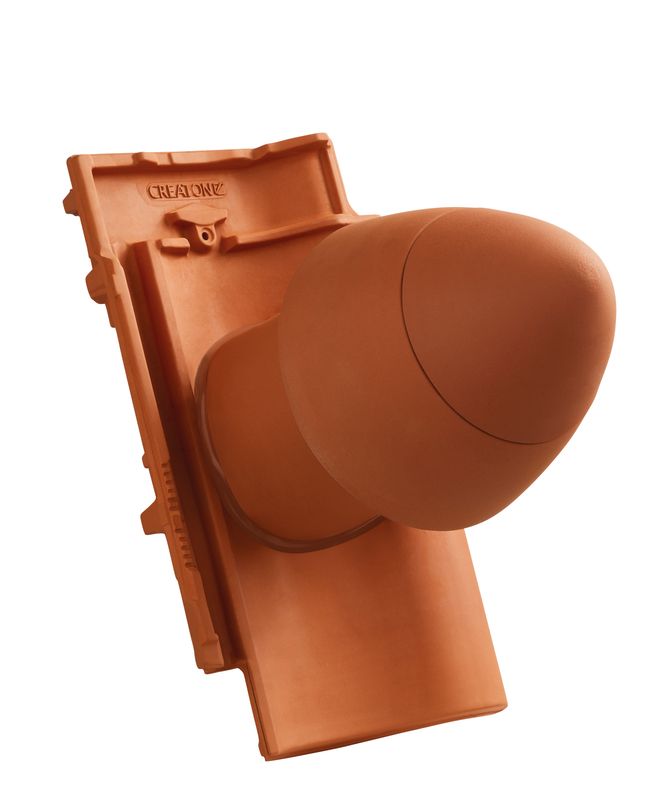

MEL SIGNUM Tubo di sfiato in ceramica DN 125 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

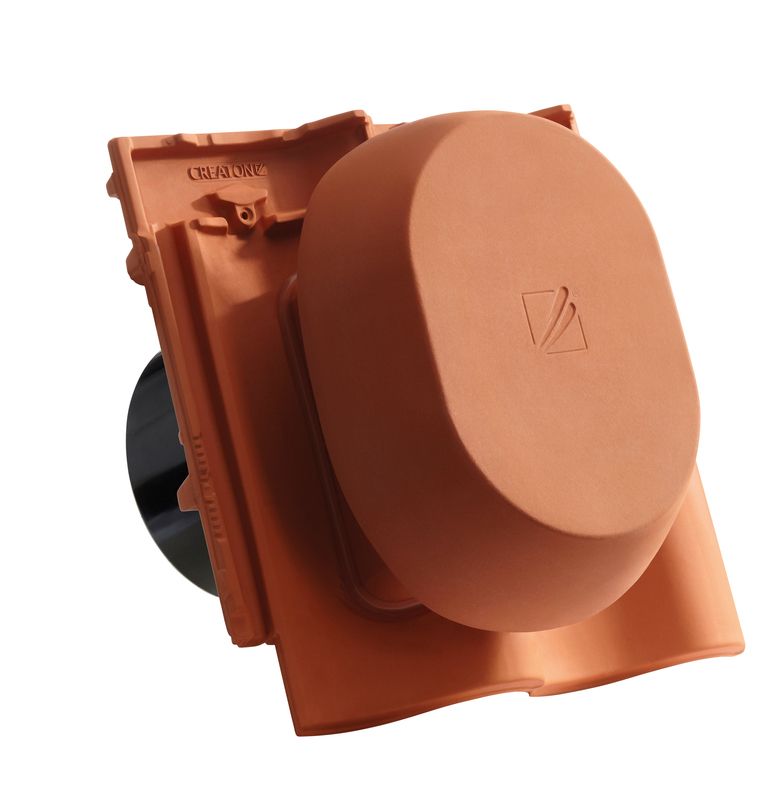

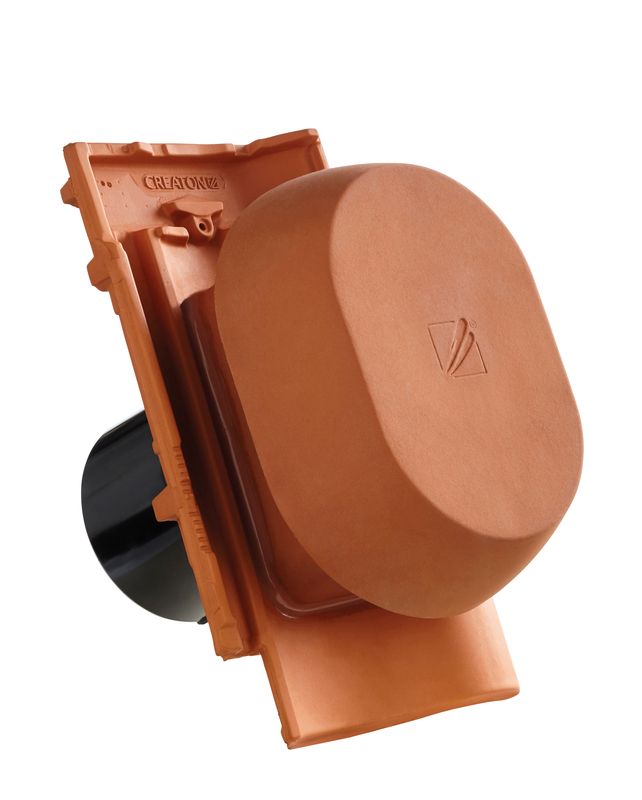

MEL SIGNUM Scarico della condensa in ceramica DN 160 mm, incl. adattatore di collegamento sottotetto

MEL SIGNUM scarico della condensa in ceramica DN 200 mm, incl. adattatore collegamento sottotetto

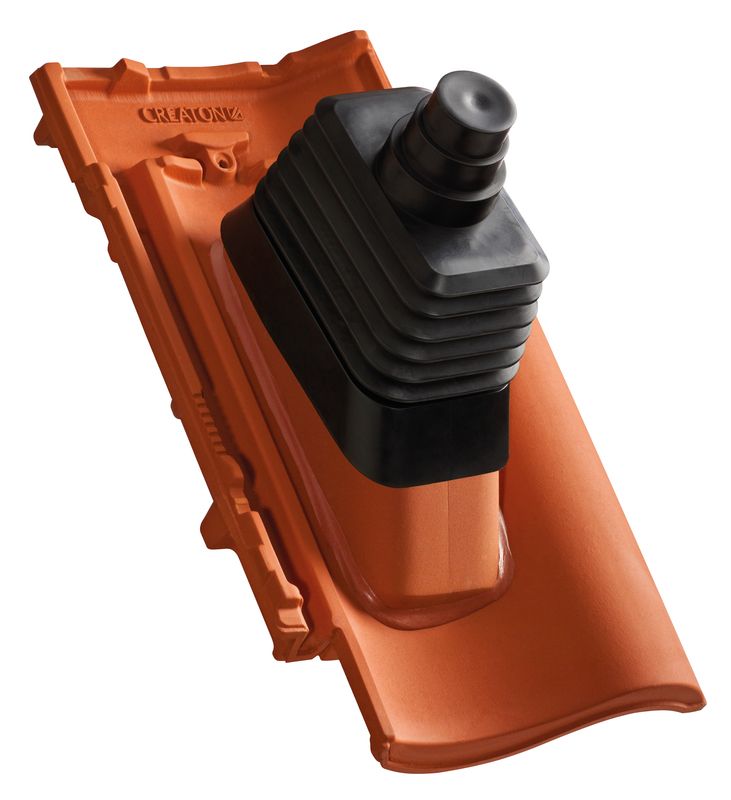

MEL Uscita antenna

MEL Tegola uscita tubo solare

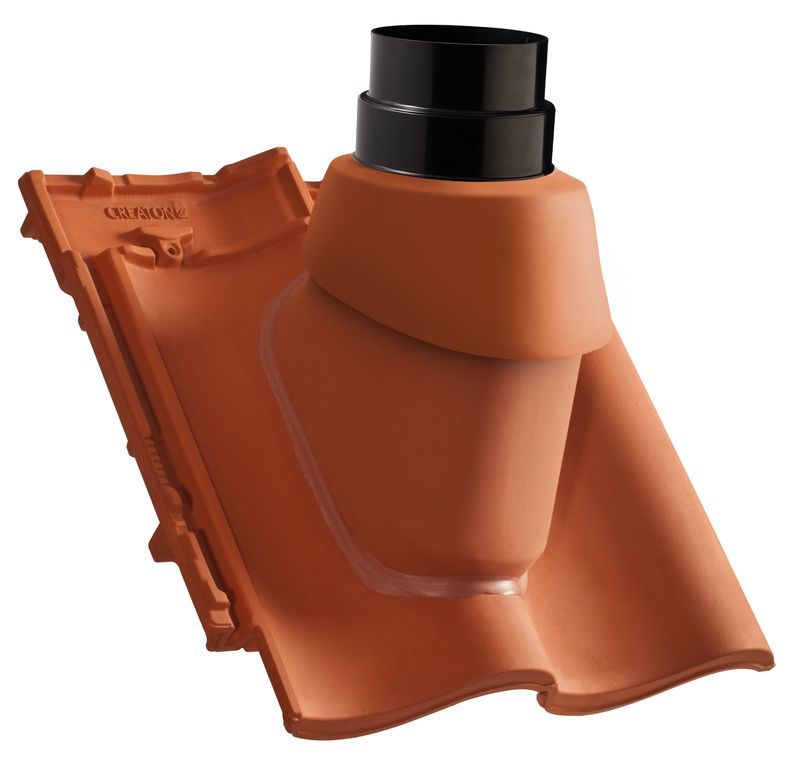

MEL Uscita termica in ceramica DN 110/125

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 200

Adattatore collegamento sottotetto universale NW 13,5

Adattatore collegamento sottotetto universale diam. nominale 20

Tubo flessibile universale DN 150/160

Assortimento per protezione antineve, accesso al tetto e montaggio elementi solari in metallo

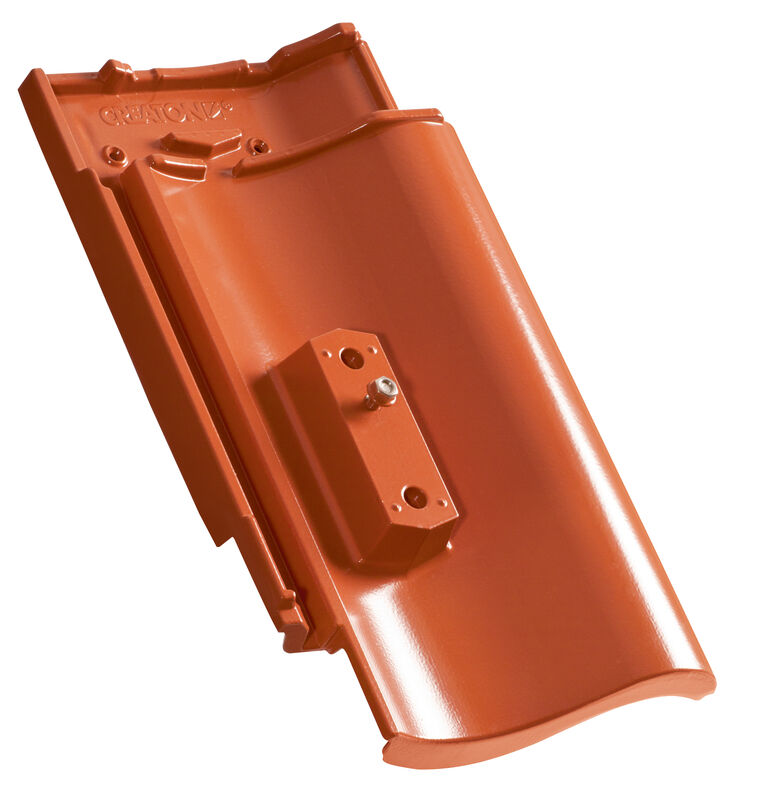

MEL Elemento di base in alluminio

Supporto per elemento solare GRUEL standard (argilla)

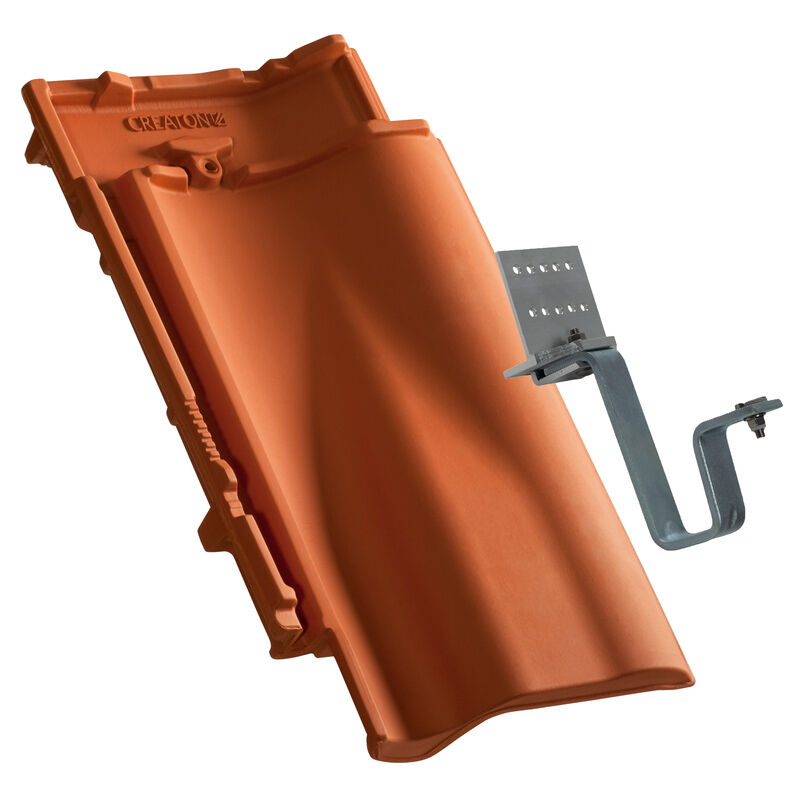

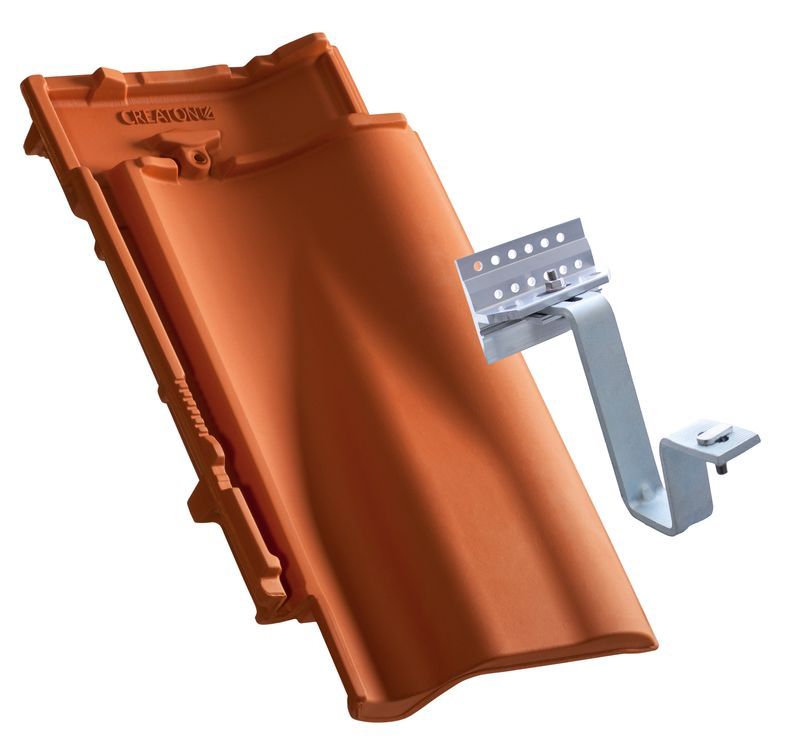

MEL Fissaggio per sistema solare per montaggio su assi

MEL Fissaggio per sistema solare per montaggio su piloni

Singolo gradino

Griglia corta

Griglia lunga

Supporto legno tondo

Supporto per tubo fermaneve

Tubo fermaneve Ø 40 mm, lunghezza 3 m

Coperchio terminale tubo fermaneve universale

Scala tetto

Supporto scala tetto

Supporto legno tondo

MAG Gancio fermaneve

Griglia gradino alluminio 150 x 25 cm

Griglia fermaneve piena 1,50 m

Manicotto di collegamento per tubo fermaneve Ø 40 mm

Assortimento per dettagli tetto e fissaggio antivento

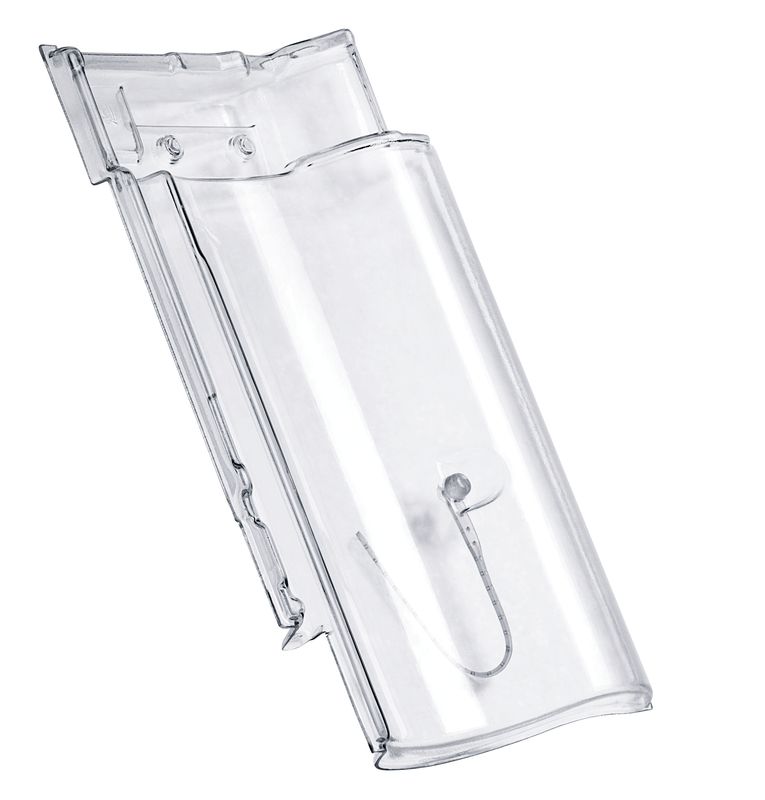

MEL Tegola in vetro (acrilica)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 30/50 (MEL, VIS)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/60 (MEL) e listello 40/50 (BAL, PRE)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/50 (HER, MZ3, ELE, RAP, MEL)

Graffa antitempesta zinco-alluminio grappa di fissaggio, listello universale (RAP, MEL, GAL)

Grappa di colmo in alluminio PDZ (Grappa di fissaggio di testata universale)

Vite in acciaio inox con tenuta lunghezza da 50

Grappa di displuvio e di conversa 13-17 mm

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Pettine di ventilazione per grondaie altezza pettine 55 mm

Pettine di ventilazione per grondaie

Lucernario 45 x 55 cm in metallo con vetro di sicurezza temprato

Lucernario a isolamento termico 55 x 78 cm

Pilone del satellitare e dell'antenna zincato o rivestito colorato

Colore a verniciatura acrilica 250 ml

Assortimento tegole di colmo e di displuvio

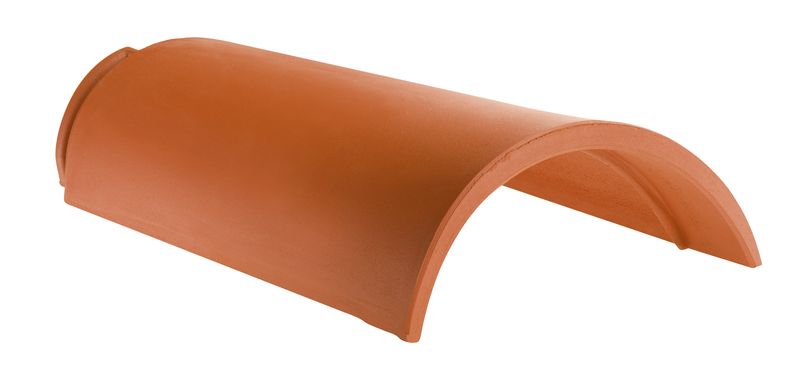

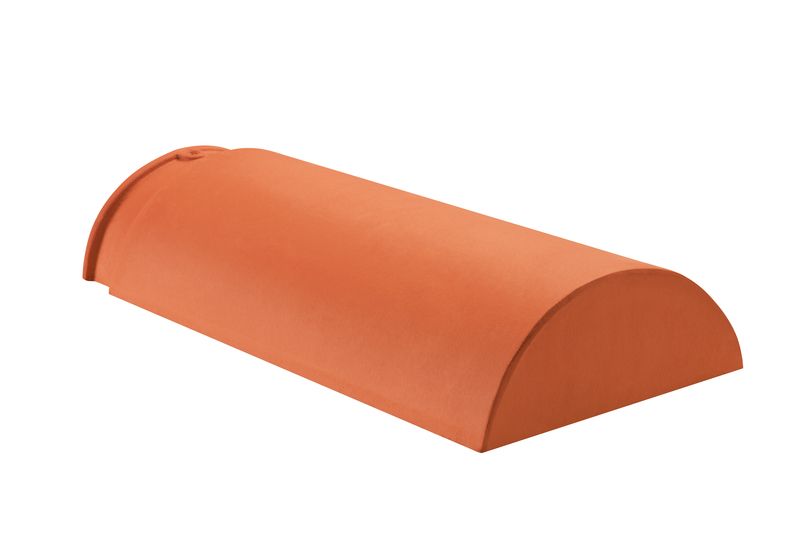

WER Tegola di colmo PMoN

WER Tegola di colmo PZ

WER Piastra di colmo iniziale e finale in ceramica PMoN

WER Piastra di colmo iniziale e finale in ceramica PZ

WER Piastra di funzione iniziale e finale in ceramica PMoN

WER Colmo iniziale in ceramica PMoN

WER Colmo iniziale in ceramica PZ

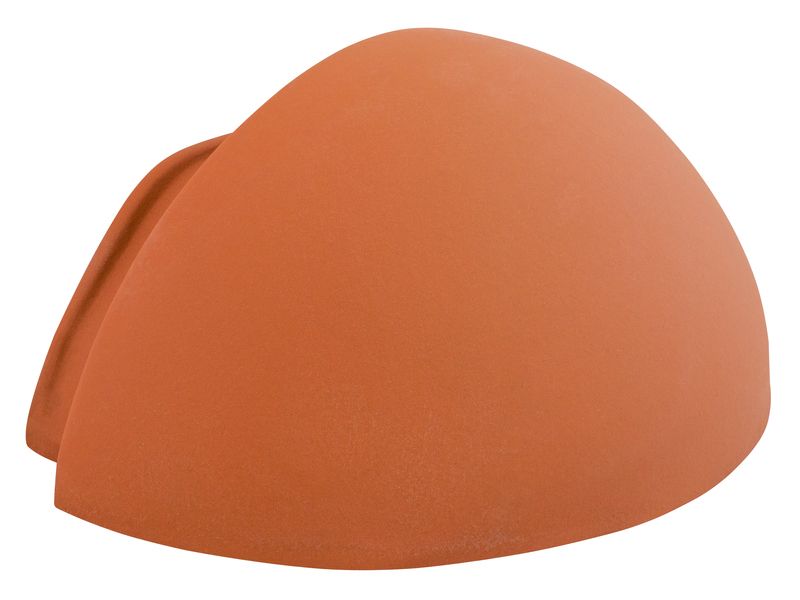

WER Colmo iniziale in ceramica estremità tonda PZ

WER Colmo iniziale in ceramica a forma di conchiglia PZ

Graffa di colmo alluminio PZ

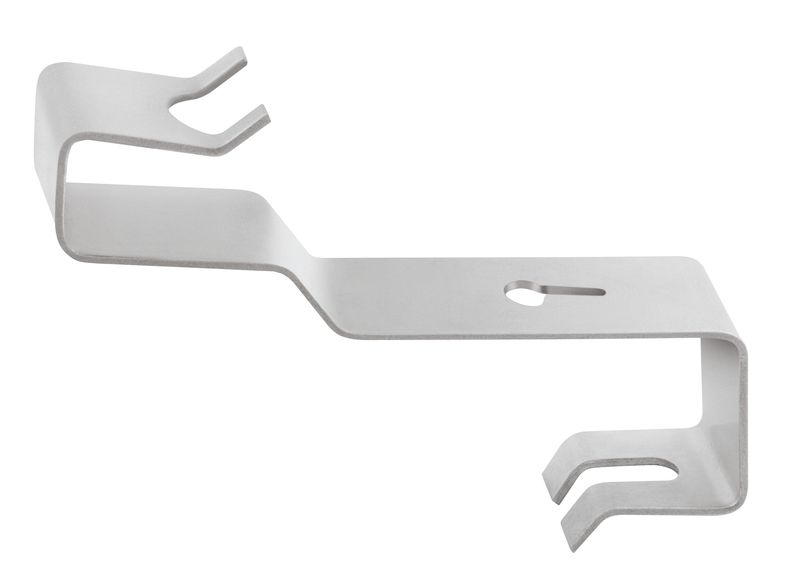

FIRSTFIX Grappa di colmo in acciaio inox PMoN WER

FIRSTFIX Graffa di colmo in acciaio inox PZ

WER Colmo iniziale in ceramica PMoN

Piastra iniziale di colmo in ceramica con listelli conica PMoN WER (argilla)

Piastra terminale di colmo in ceramica con listelli conica PMoN WER (argilla)

WER Colmo (a tre vie) triassiale PRU

WER Colmo (a tre vie) quadriassiale PRU

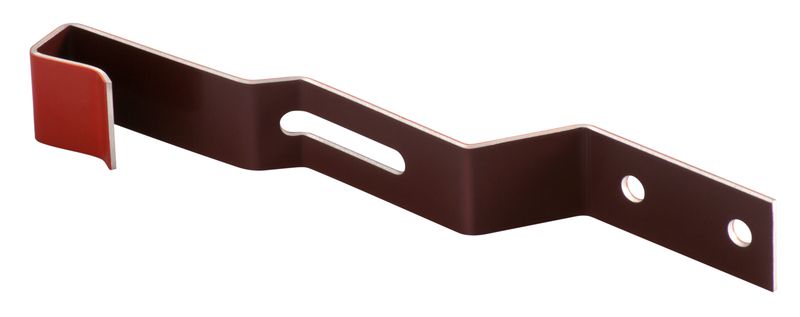

Graffa di colmo alluminio PMoN

FIRSTFIX Filo grappa di colmo universale

FIRSTFIX Set graffe di bloccaggio universali

Rotolo di colmo/displuvio 220 (CREAROLL ALU)

Rotolo di colmo/displuvio 300 (CREAROLL ALU)

Rotolo di colmo/displuvio 220 (CREAROLL PP)

Rotolo di colmo/displuvio 310 (CREAROLL PP)

Rotolo di colmo/displuvio 390 (CREAROLL PP)

Download

Brochure e documenti
Prospetto del prodotto Farbvergleich-RAL
Prospetto del prodotto CREAFLEX-PIB-2020
Prospetto del prodotto Flyer-Universal-Anschlussband-Aluminium-2018-08-DE
Scheda tecnica prodotto Musterschreiben-CREATON-UDB-DE
Prospetto del prodotto Zusatzgarantie-6aus10-02-2021
Prospetto del prodotto Checkliste-Zusatzgarantie-6aus10-TDZ-02-2021
Prospetto del prodotto CREAFLEX-ALU-BASIC-02-2021
Modulo d'ordine prodotto Erhebungsbogen-Schneefangberechnung-DE
Modulo d'ordine prodotto Erhebungsbogen-Windsogberechnung-DE
Modulo d'ordine prodotto Erhebungsbogen-Knickziegel
Modulo d'ordine prodotto Erhebungsbogen-Mansardziegel
Modulo d'ordine prodotto Erhebungsbogen-Pultziegel
Prospetto del prodotto CREAROLL-PP-2022
Prospetto del prodotto Gesamtprospekt-TDZ-03-2022-IT
Spiegazione dei servizi prodotto Standard-Dachziegel-und-Zubehoerziegel
Prospetto del prodotto Angebotsbeileger-Dachdurchdringungen-09-2022
Prospetto del prodotto MELODIE-05-2023
Prospetto del prodotto Falz-Firstfix-05-2023
Prospetto del prodotto Solarhalter-05-2023
Prospetto del prodotto Ueberlegene-Technik-07-2023
Prospetto del prodotto Dachplaner-04-2024-DE
Prospetto del prodotto Broschuere-Solarwelt-private-Bauherren-und-Planer-08-2024
Prospetto del prodotto Gesamtprospekt-TDZ-08-2024-DE
Prospetto del prodotto Broschuere-Solarwelt-Verarbeiter-und-Handel-08-2024
CAD

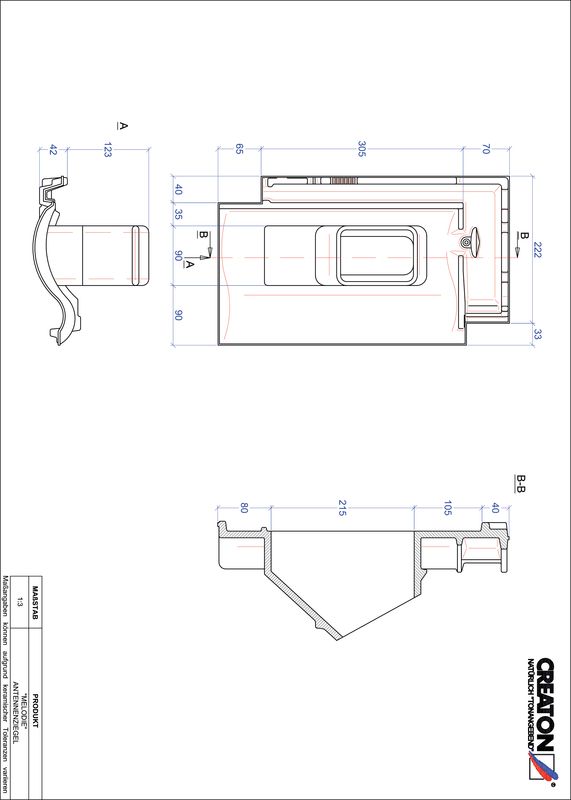

Prodotto file CAD MELODIE Antenna ANTENNE
pdf | 60 kB
dwg | 102 kB
jpeg | 39 kB

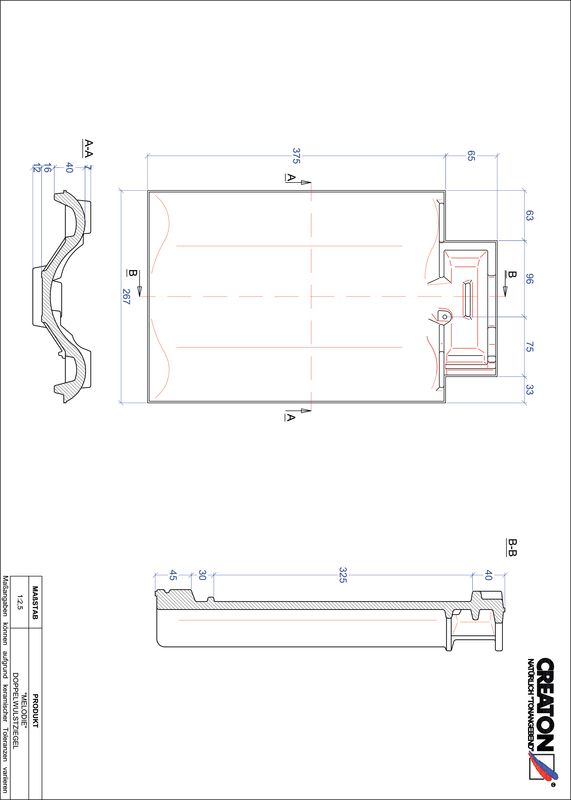

Prodotto file CAD MELODIE Tegola a doppia onda DWZ
pdf | 60 kB
dwg | 60 kB
jpeg | 37 kB

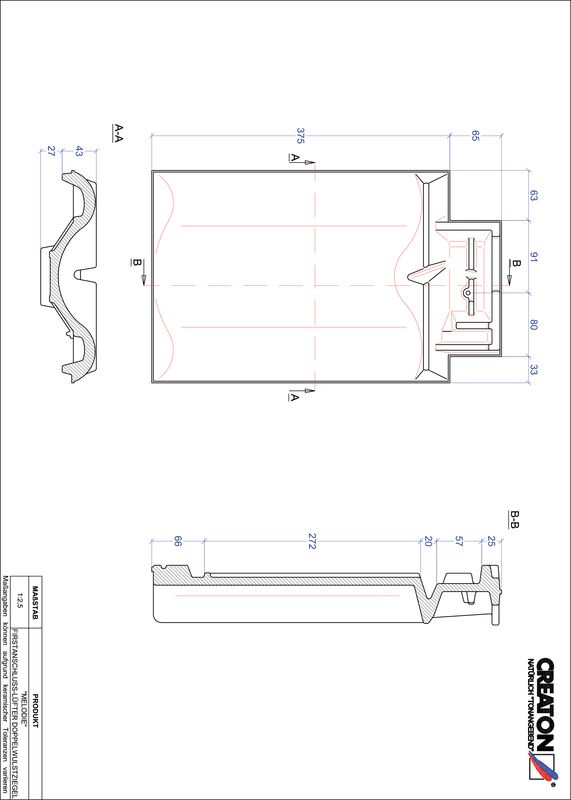

Prodotto file CAD MELODIE Esalatore raccordo colmo tegola a doppia onda FALDWZ
pdf | 64 kB
dwg | 94 kB
jpeg | 39 kB
Prodotto file CAD MELODIE Esalatore raccordo colmo gronda di frontespizio sinistra FALOGL
pdf | 61 kB
dwg | 92 kB
jpeg | 39 kB

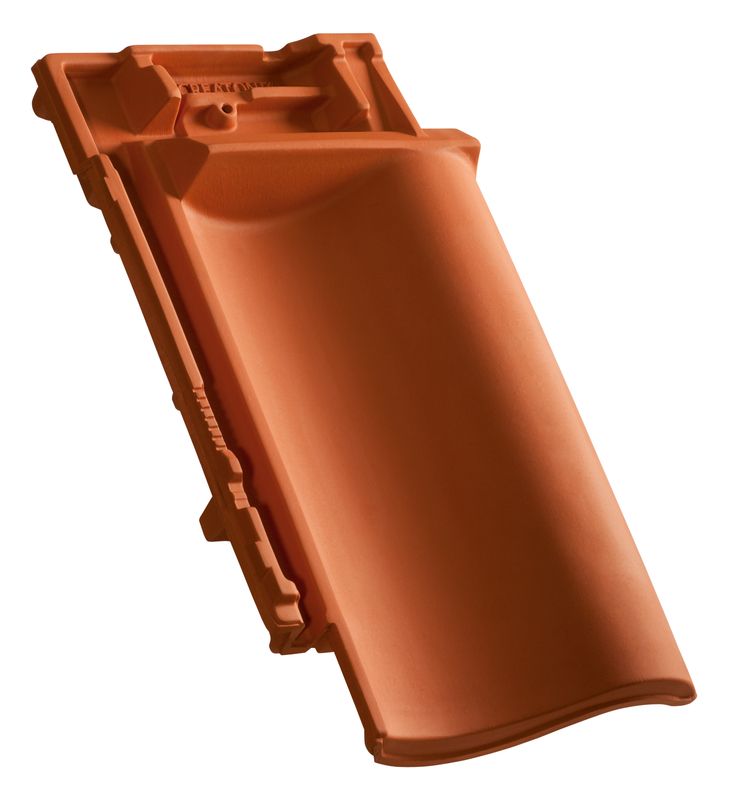

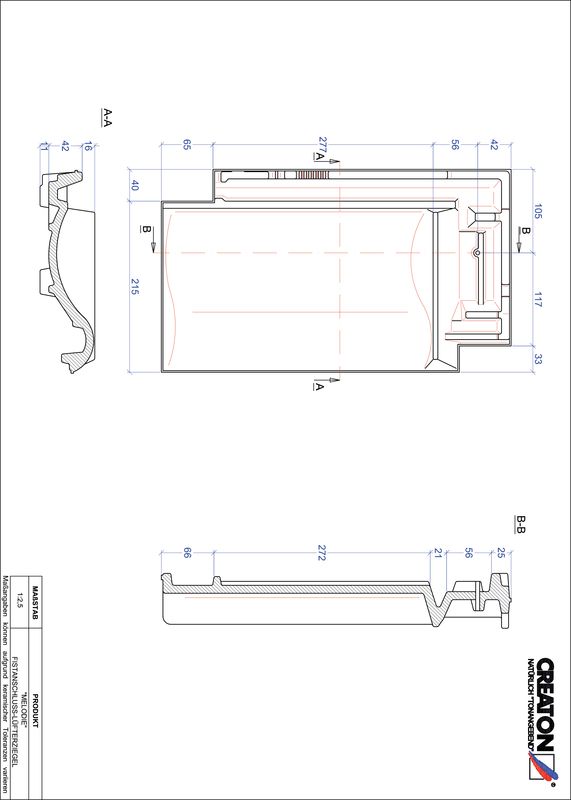

Prodotto file CAD MELODIE Tegola raccordo colmo-aeratore FALZ
pdf | 64 kB
dwg | 102 kB
jpeg | 40 kB

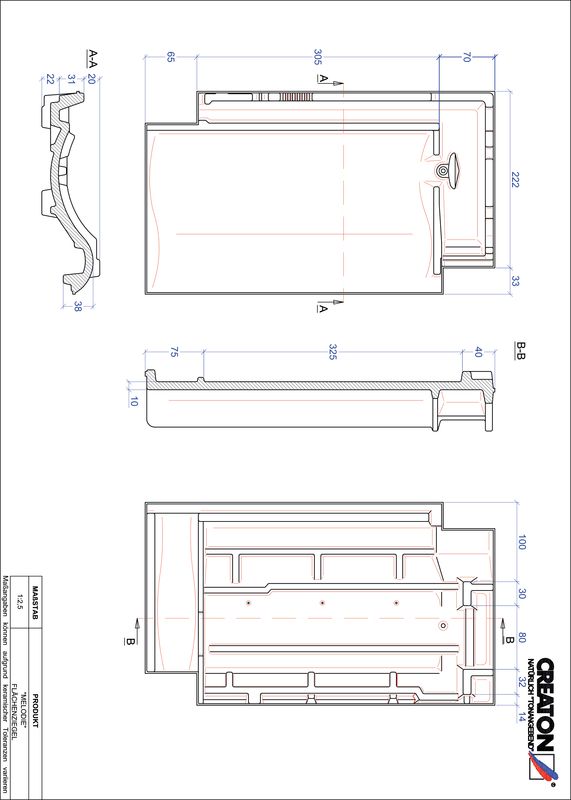

Prodotto file CAD MELODIE Superficie FLA
pdf | 68 kB
dwg | 122 kB
jpeg | 53 kB

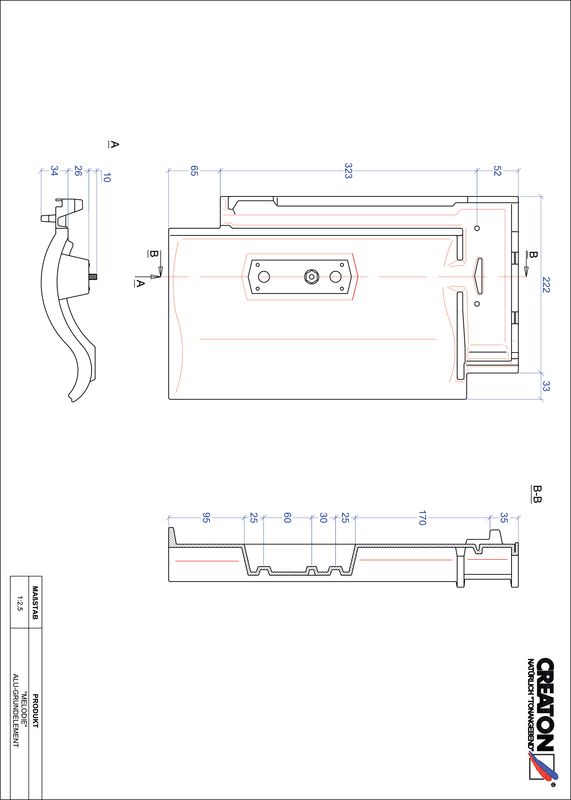

Prodotto file CAD MELODIE Alluminio base GRUNDALU
pdf | 50 kB
dwg | 103 kB
jpeg | 38 kB

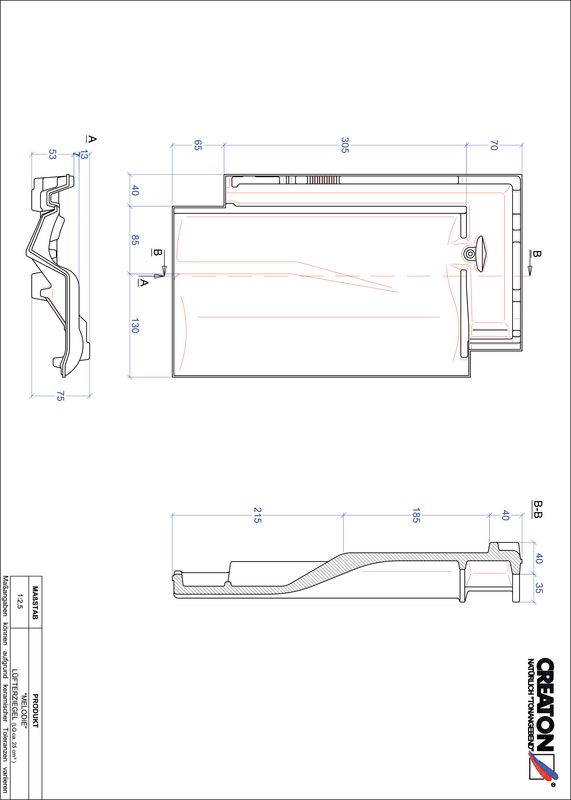

Prodotto file CAD MELODIE Tegola aeratore LUEFTZ
pdf | 62 kB
dwg | 103 kB
jpeg | 40 kB

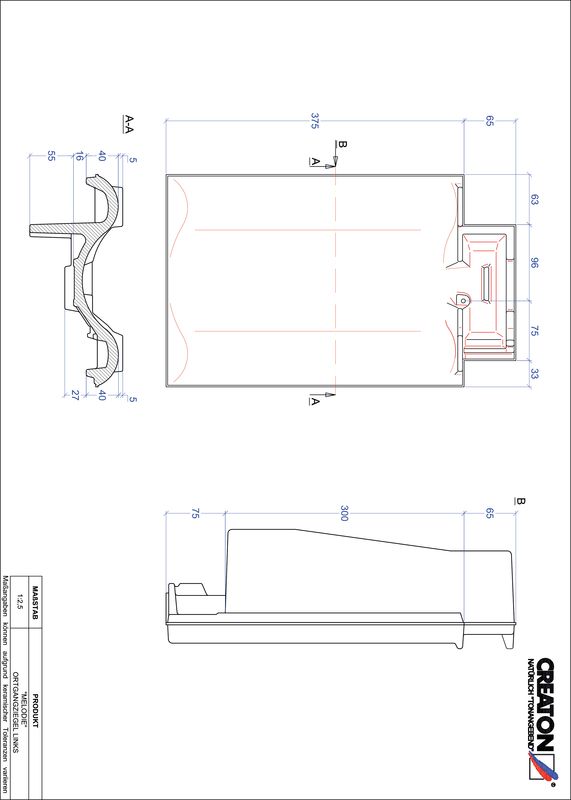

Prodotto file CAD MELODIE Gronda di frontespizio sinistra OGL
pdf | 59 kB
dwg | 93 kB
jpeg | 38 kB

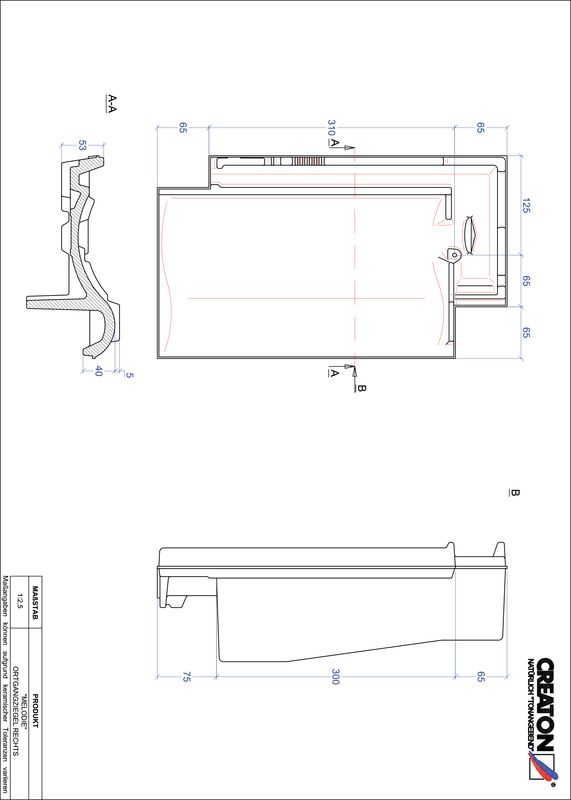

Prodotto file CAD MELODIE Gronda di frontespizio destra OGR
pdf | 59 kB
dwg | 99 kB
jpeg | 38 kB

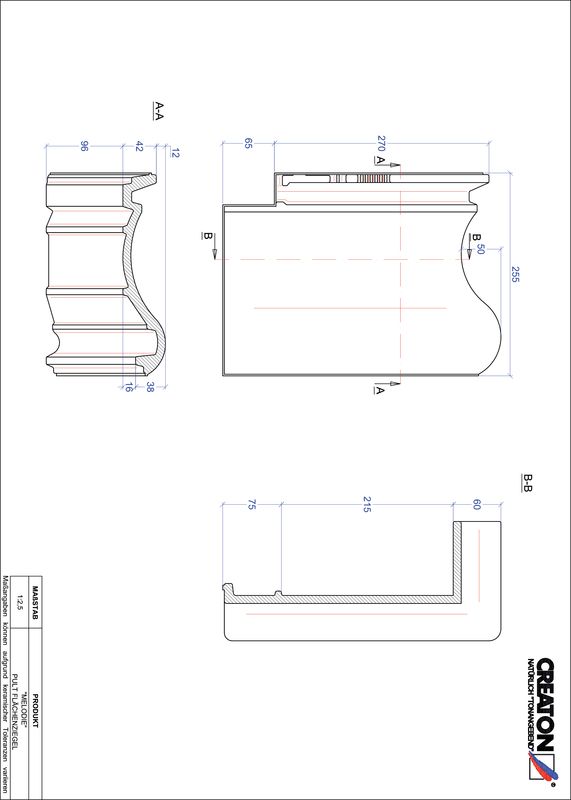

Prodotto file CAD MELODIE Tegola di testata superficie PULTFLA
pdf | 56 kB
dwg | 91 kB
jpeg | 37 kB

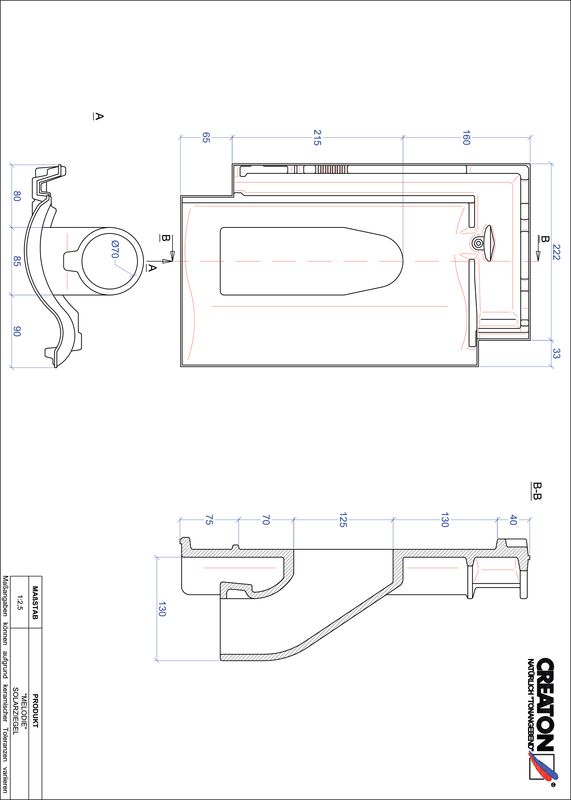

Prodotto file CAD MELODIE Solar SOLAR
pdf | 64 kB
dwg | 100 kB
jpeg | 42 kB

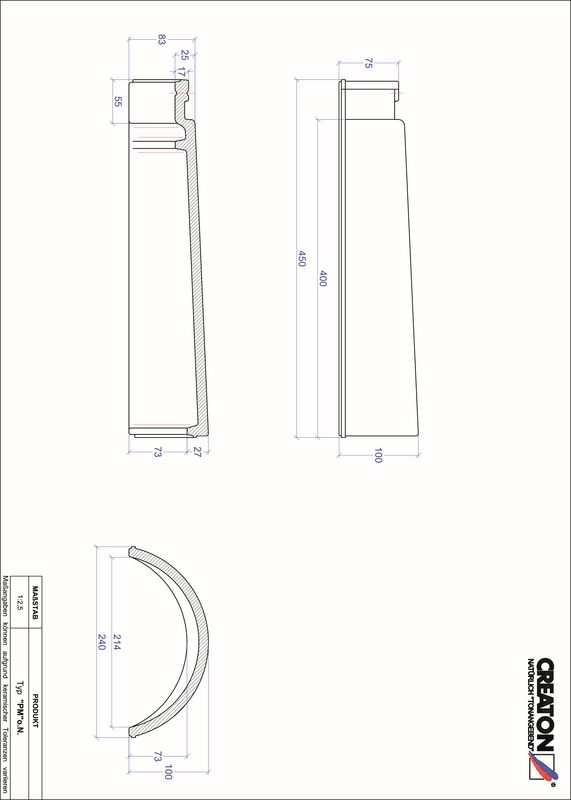

Prodotto file CAD Assortimento accessori COLMO FIRST-PMON
pdf | 53 kB
dwg | 80 kB
jpeg | 32 kB
Prodotto file CAD Assortimento accessori COLMO FIRST-PZ
pdf | 59 kB
dwg | 111 kB
jpeg | 33 kB
Prodotto file CAD Assortimento accessori COLMO FIRSTAESCH-PP-PZ
pdf | 187 kB
dwg | 134 kB
jpeg | 36 kB
Prodotto file CAD Assortimento accessori COLMO GRATA-PP-PZ
pdf | 217 kB
dwg | 195 kB
jpeg | 57 kB
Prodotto file CAD Assortimento accessori COLMO GRATAMUSCH-PP-PZ
pdf | 243 kB
dwg | 181 kB
jpeg | 55 kB
# ZUB_SIG100_SIGNUM100
pdf | 521 kB
dwg | 180 kB
jpeg | 53 kB
# ZUB_SIG125_SIGNUM125
pdf | 550 kB
dwg | 188 kB
jpeg | 55 kB

MELODIE

Dati tecnici

Disegni tecnici

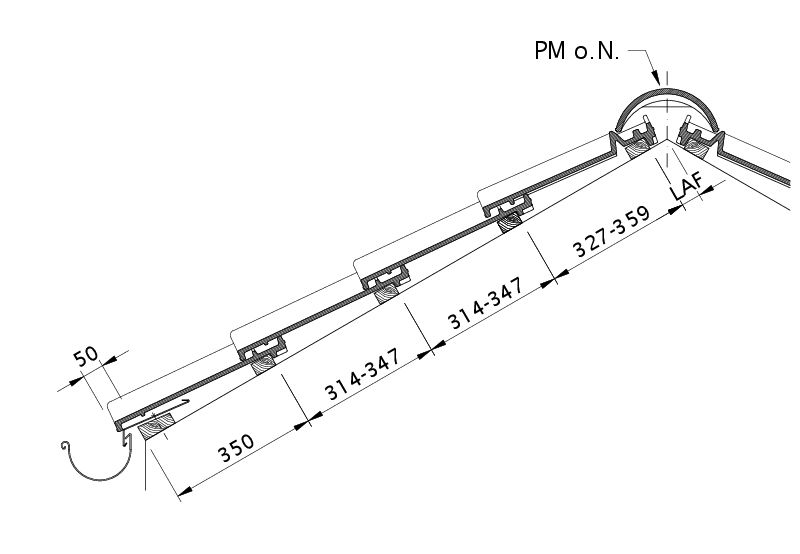

Disegno MELODIE sezione trasversale tetto DQF

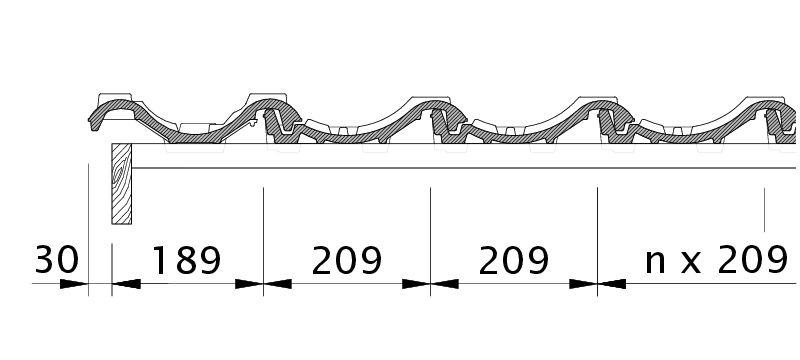

Disegno MELODIE tegola laterale sinistra con tavola per gronda di frontespizio OBL

Disegno MELODIE tegola laterale destra con tavola per gronda di frontespizio OBR

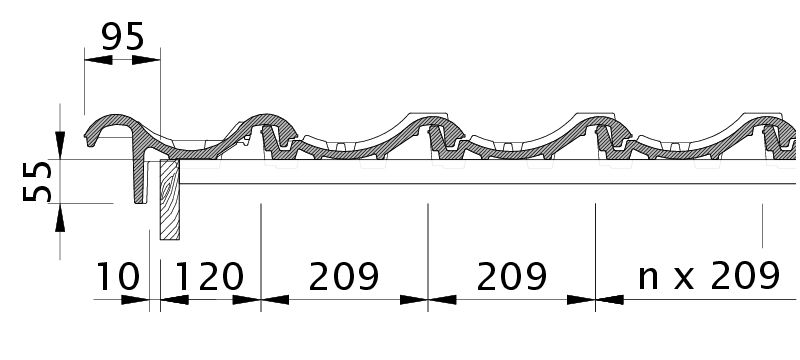

Disegno MELODIE gronda di frontespizio sinistra con lamiera laterale e doppia onda ODL

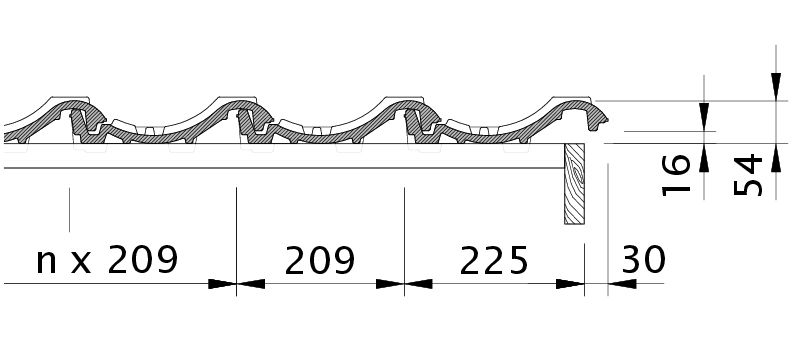

Disegno MELODIE gronda di frontespizio destra con lamiera laterale e tegola OFR

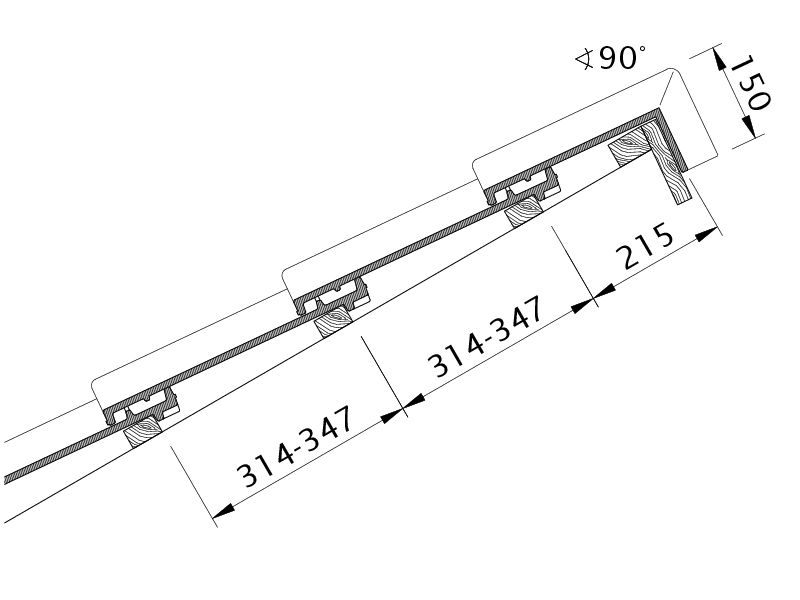

Disegno MELODIE modello di tetto a una falda PDA

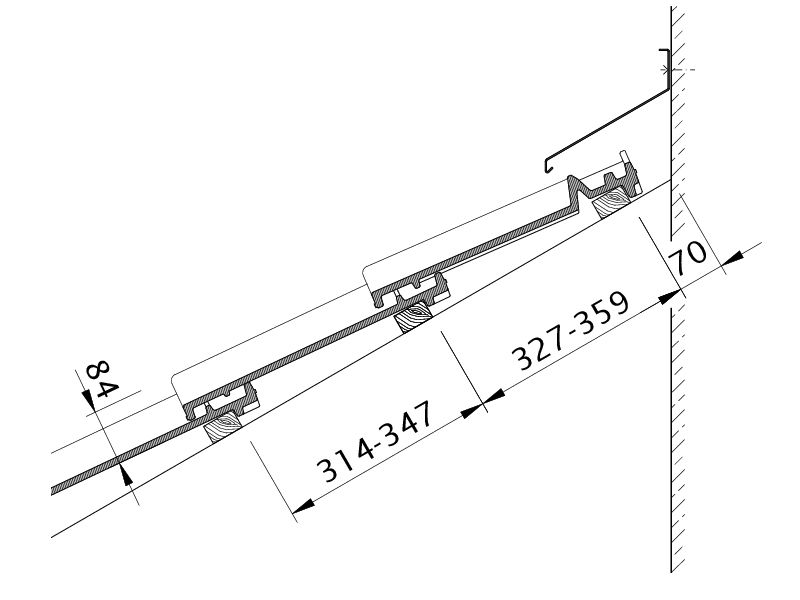

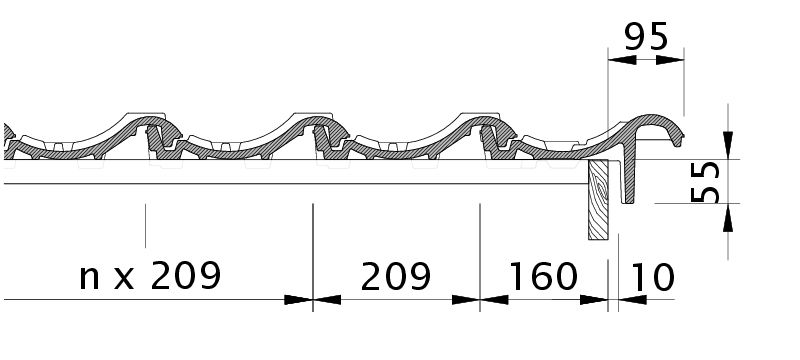

Disegno MELODIE raccordo superiore con INCASTRO WMF

Drawing MELODIE general view GES

Disegno MELODIE distanza tra i listelli al punto di taglio colmo, distanza listelli colmo LAF

Disegno assortimento tegole di colmo e di displuvio PZ-Firstziegel

Disegno assortimento tegole di colmo e di displuvio PZ-Firstziegel-Perspektive

Applicazioni

Informazioni tecniche

LAF/FLA valori

Riferimenti

Assortimento accessori

Assortimento per aerazioni tetto ed ingressi nel tetto

Assortimento per protezione antineve, accesso al tetto e montaggio elementi solari in metallo

Assortimento per dettagli tetto e fissaggio antivento

Assortimento tegole di colmo e di displuvio

Download

Brochure e documenti

CAD

Prodotto file CAD MELODIE Antenna ANTENNE

Prodotto file CAD MELODIE Tegola a doppia onda DWZ

Prodotto file CAD MELODIE Esalatore raccordo colmo tegola a doppia onda FALDWZ

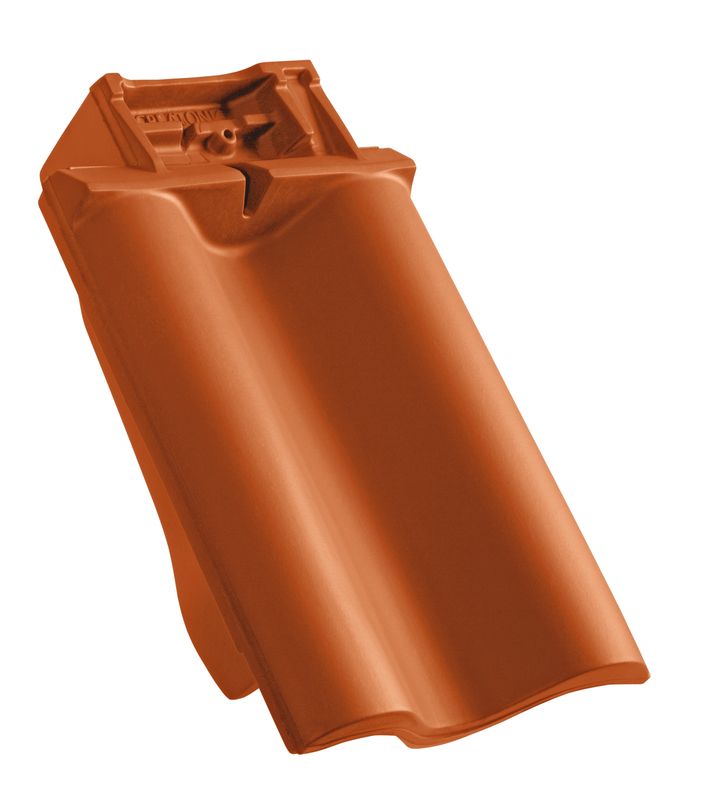

Prodotto file CAD MELODIE Esalatore raccordo colmo gronda di frontespizio sinistra FALOGL

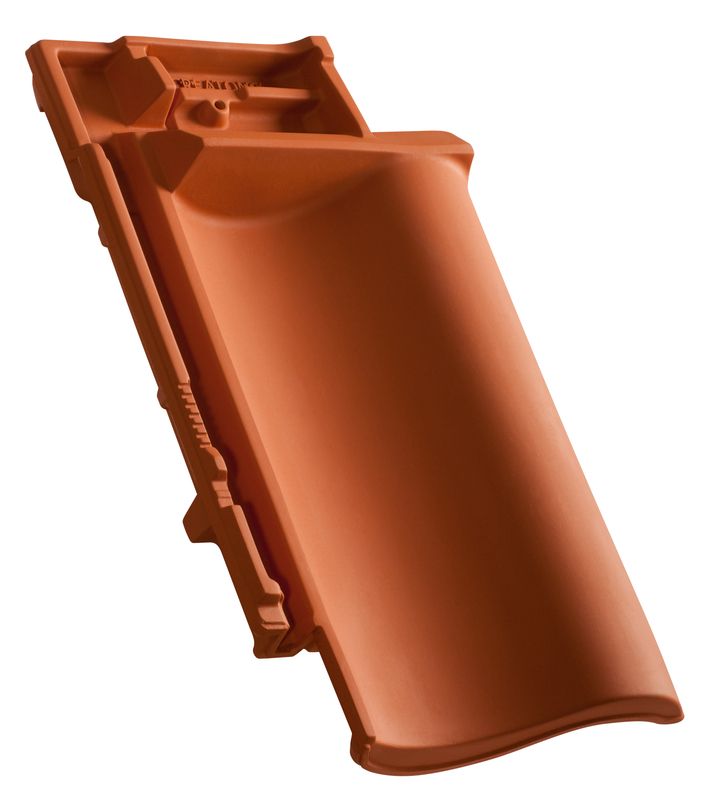

Prodotto file CAD MELODIE Tegola raccordo colmo-aeratore FALZ

Prodotto file CAD MELODIE Superficie FLA

Prodotto file CAD MELODIE Alluminio base GRUNDALU

Prodotto file CAD MELODIE Tegola aeratore LUEFTZ

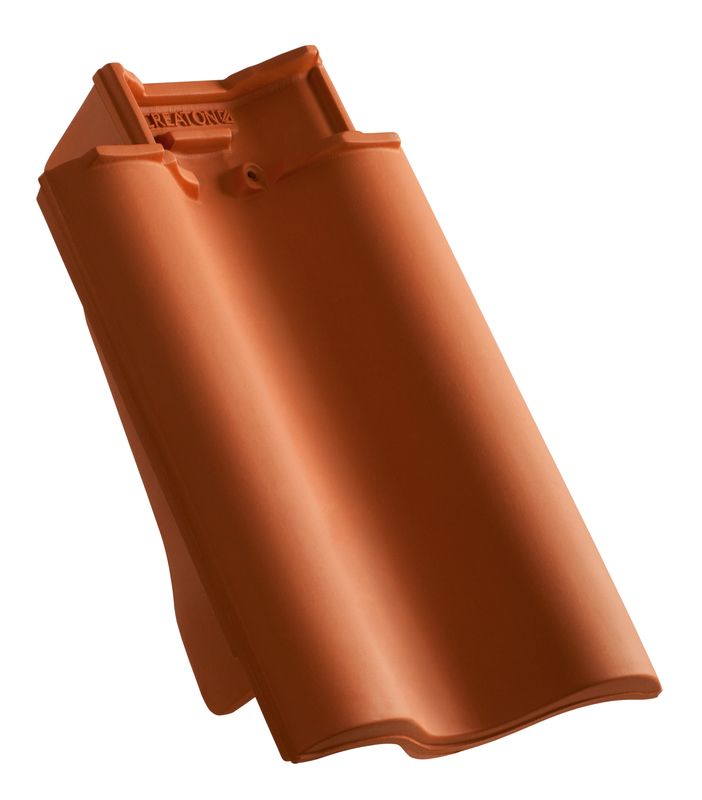

Prodotto file CAD MELODIE Gronda di frontespizio sinistra OGL

Prodotto file CAD MELODIE Gronda di frontespizio destra OGR

Prodotto file CAD MELODIE Tegola di testata superficie PULTFLA

Prodotto file CAD MELODIE Solar SOLAR

Prodotto file CAD Assortimento accessori COLMO FIRST-PMON

Prodotto file CAD Assortimento accessori COLMO FIRST-PZ

Prodotto file CAD Assortimento accessori COLMO FIRSTAESCH-PP-PZ

Prodotto file CAD Assortimento accessori COLMO GRATA-PP-PZ

Prodotto file CAD Assortimento accessori COLMO GRATAMUSCH-PP-PZ

# ZUB_SIG100_SIGNUM100

# ZUB_SIG125_SIGNUM125

Social Media
