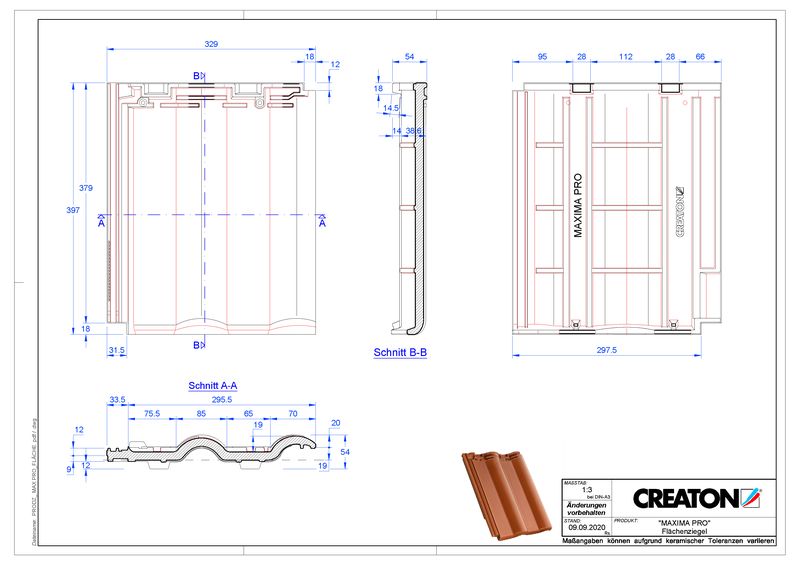

MAXIMA PRO

Il multitalento per le ristrutturazioni e i vecchi edifici.

  • Ideale per la sostituzione di vecchie coperture che necessitano di ristrutturazione. Copertura senza problemi su una tegola in cemento in formato da 10. La tegola si adatta perfettamente alle soluzioni con villette a schiera
  • Grande flessibilità e posa semplificata grazie a un grande tratto di scorrimento di 41 mm
  • Multitalento grazie alla quota di copertura ideale
  • Posa agevole grazie ai passaggi particolarmente lisci senza bave di pressatura
  • Passaggi senza cordoni di giunzione alla successiva villetta a schiera

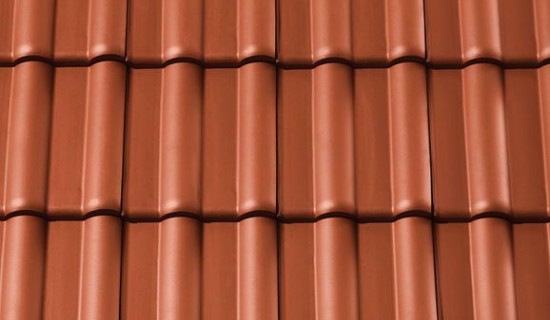

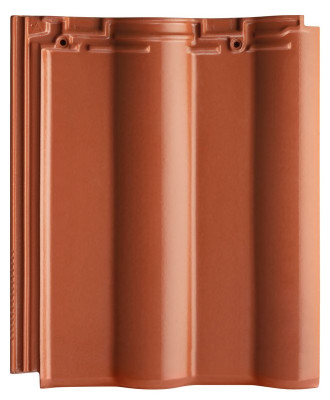

NUANCE rosso rame ingobbiato
NUANCE rosso rame ingobbiato
NUANCE tonalità ardesia ingobbiata
NUANCE tonalità ardesia ingobbiata
NUANCE nero opaco ingobbiato
NUANCE nero opaco ingobbiato
FINESSE nero smaltato
FINESSE nero smaltato

Dati tecnici

Grandezza (ca.)329 x 397 mm
Larghezza di sovrapposizione min. (ca.)300 mm
Larghezza di sovrapposizione al m (ca.)300 mm
Larghezza di sovrapposizione max. (ca.)300 mm
Lunghezza di sovrapposizione min. (ca.)310 mm
Lunghezza di sovrapposizione al m (ca.)330 mm
Lunghezza di sovrapposizione max. (ca.)350 mm
Fabbisogno di tegole min. (ca.)9.5 pezzi/m²
Fabbisogno di tegole al m. (ca.)10.1 pezzi/m²
Fabbisogno tegole max. (ca.)10.8 pezzi/m²
Peso per pezzo (ca.)3.7 kg/pezzo
Peso al m² (ca.)36.9 kg/m²
Peso per pallet (ca.)888 kg
Pezzi per minipack4 pezzi
Pezzi per pallet240 pezzi

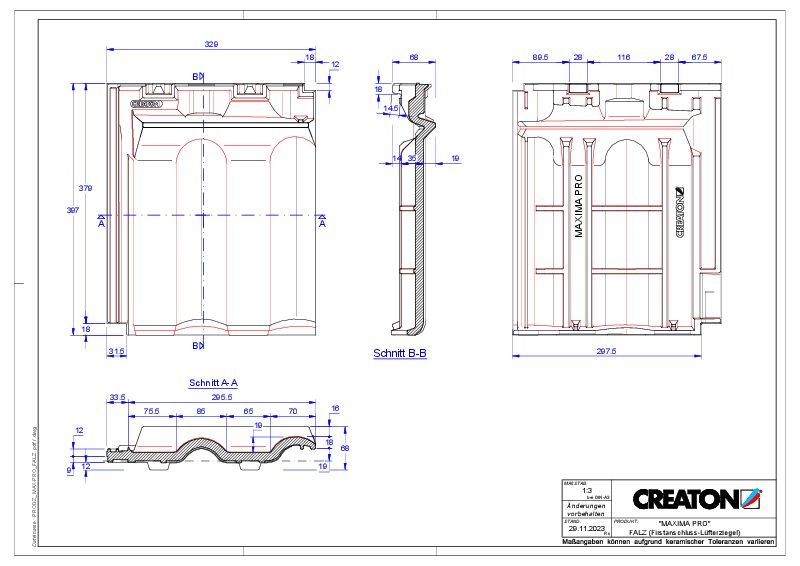

Disegni tecnici

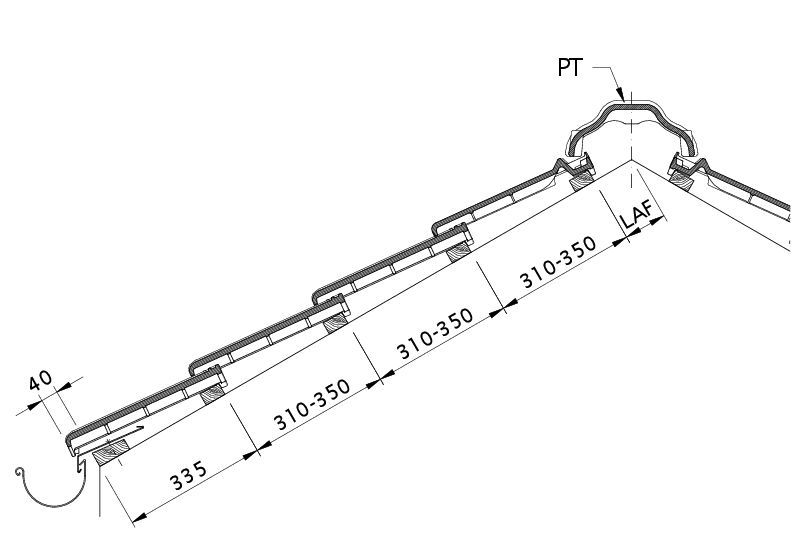

Disegno MAXIMA PRO sezione trasversale tetto DQF
Disegno MAXIMA PRO sezione trasversale tetto DQF

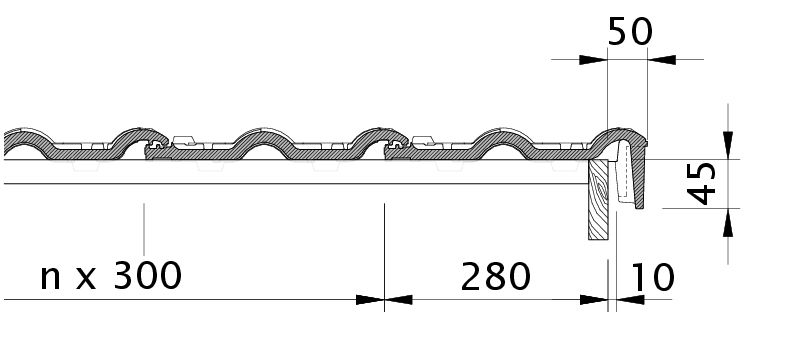

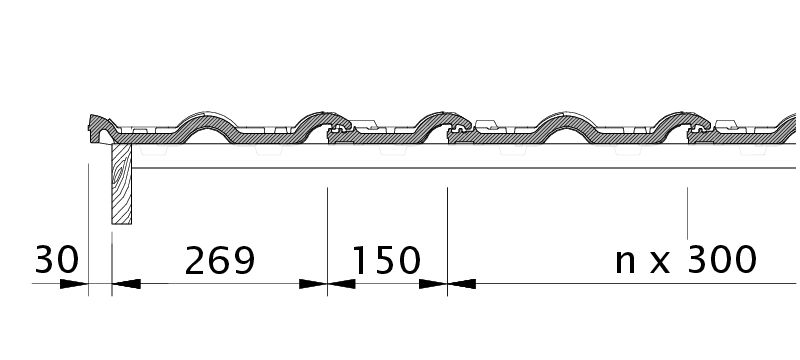

Disegno MAXIMA PRO tegola laterale sinistra con tavola per gronda di frontespizio OBL
Disegno MAXIMA PRO tegola laterale sinistra con tavola per gronda di frontespizio OBL

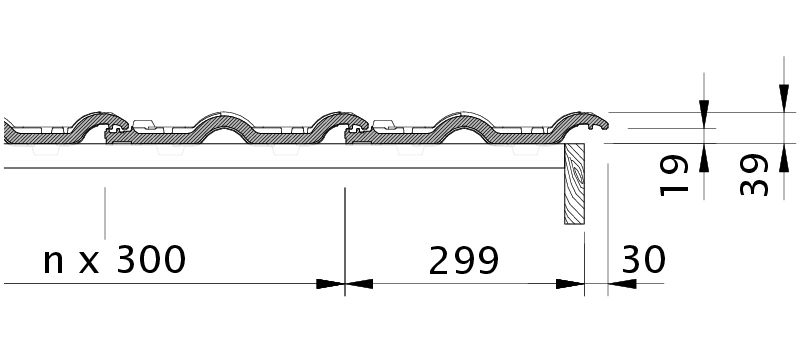

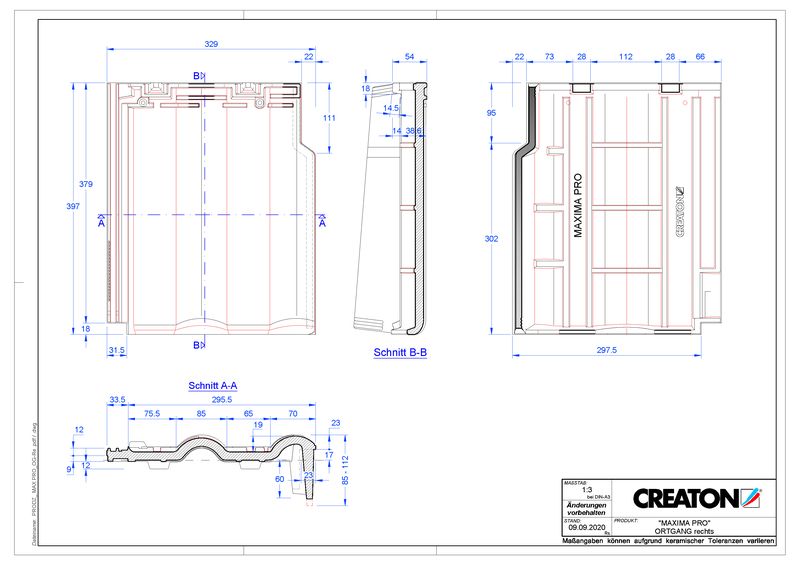

Disegno MAXIMA PRO tegola laterale destra con tavola per gronda di frontespizio OBR
Disegno MAXIMA PRO tegola laterale destra con tavola per gronda di frontespizio OBR

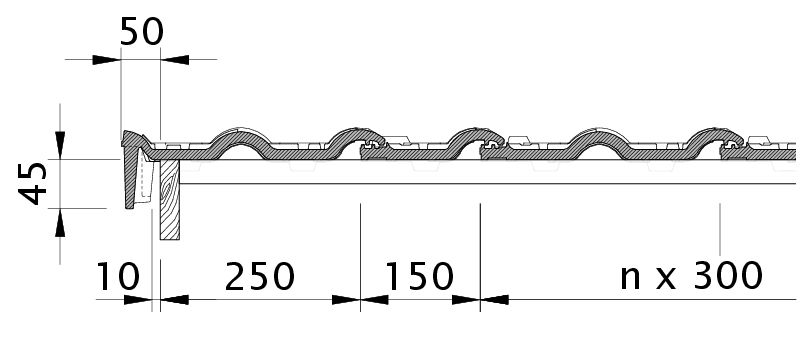

Disegno MAXIMA PRO gronda di frontespizio sinistra con lamiera laterale e doppia onda ODL
Disegno MAXIMA PRO gronda di frontespizio sinistra con lamiera laterale e doppia onda ODL
Disegno MAXIMA PRO gronda di frontespizio destra con lamiera laterale e tegola OFR
Disegno MAXIMA PRO gronda di frontespizio destra con lamiera laterale e tegola OFR

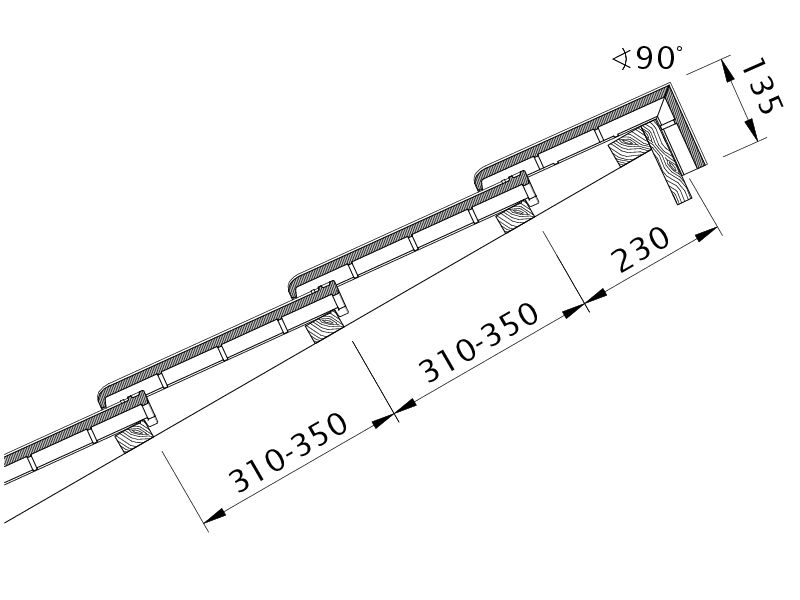

Disegno MAXIMA PRO modello di tetto a una falda PDA
Disegno MAXIMA PRO modello di tetto a una falda PDA

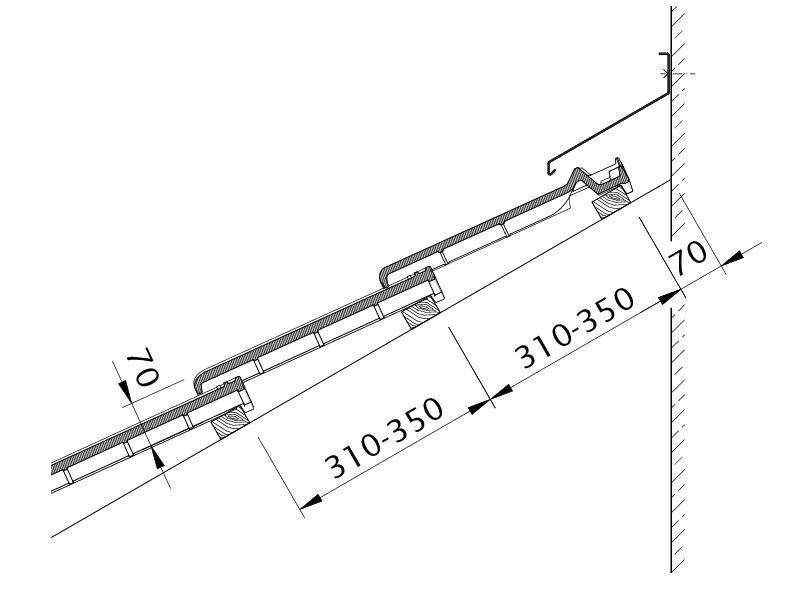

Disegno MAXIMA PRO raccordo superiore con INCASTRO WMF
Disegno MAXIMA PRO raccordo superiore con INCASTRO WMF

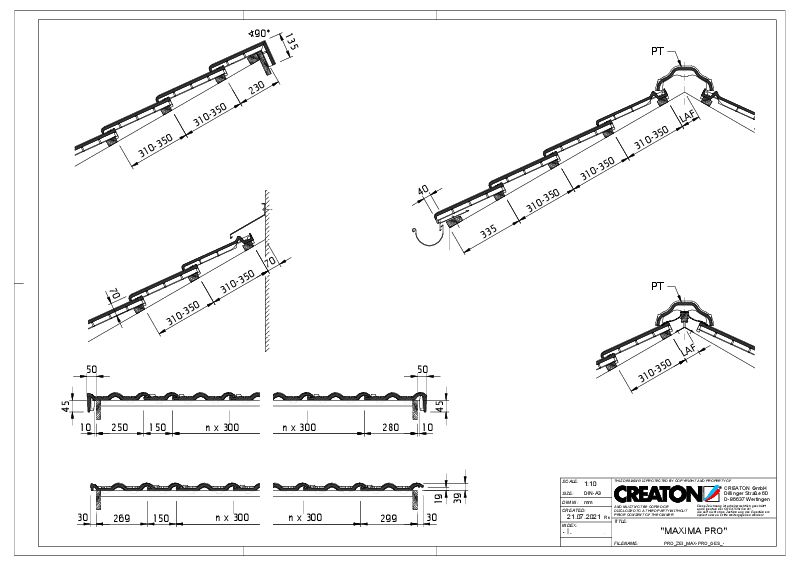

Drawing MAXIMA PRO general view GES
Drawing MAXIMA PRO general view GES
Disegno MAXIMA PRO distanza tra i listelli al punto di taglio colmo, distanza listelli colmo LAF
Disegno MAXIMA PRO distanza tra i listelli al punto di taglio colmo, distanza listelli colmo LAF

Applicazioni

Valido per l'Austria
17 °Inclinazione tetto regolare (A)
≥17 °Realizzazione di un sottotetto resistente alla pioggia secondo Önorm, prodotti CREATON possibili: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥15 °Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo Önorm, prodotti CREATON possibili: QUATTRO longlife extra
≥14 °Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo le specifiche del fabbricante CREATON, si prega di rispettare le direttive di installazione separate, prodotti CREATON possibili: QUATTRO longlife extra

Informazioni tecniche

  • Il disegno tecnico rappresentato è solo un esempio di progettazione.
  • In base alle direttive del ZVDH (associazione centrale degli artigiani che si occupano della copertura del tetto) per le tegole laterali, la distanza tra l'incastro della gronda di frontespizio e il filo esterno parete e/o filo esterno rivestimento deve essere di almeno 1 cm.
  • Per l'esecuzione di lavori al tetto valgono i regolamenti e le norme nazionali vigenti. Essi variano da Paese a Paese (ad es. regolamento ZVDH, ÖNORMEN) e devono essere rispettati durante l'esecuzione. Inoltre CREATON prepara dati specifici per l'esecuzione del sottotetto che devono essere rispettati in quanto dati del costruttore. Sono disponibili nel nostro planner del tetto o in www.creaton.de / www.creaton.at..
  • Per le inclinazioni del tetto standard di CREATON, fare riferimento alla lettera tipo.

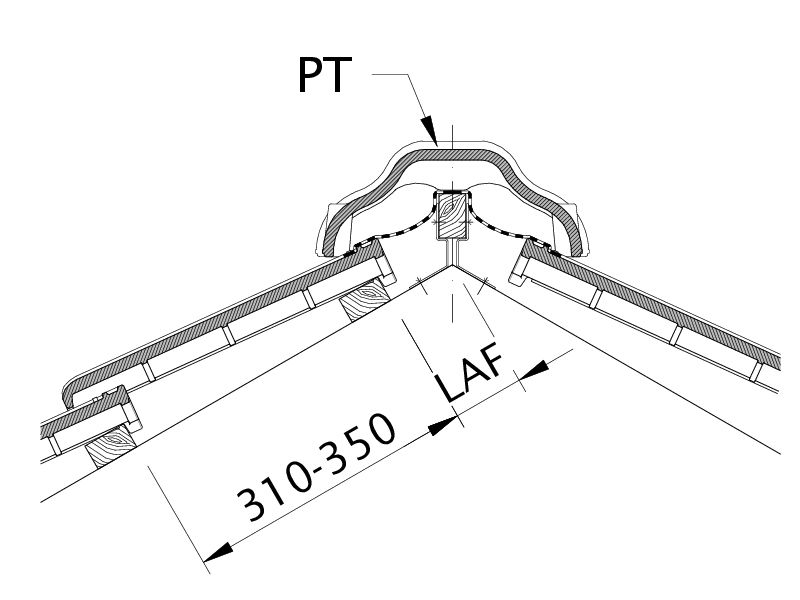

LAF/FLA valori

Valori LAF-/FLA in mm con INCASTRO per listelli 30x50
Fabbisogno tegola di colmo (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
PT 2.5 Pezzo/lfmLAF115110100100100100100100105110110
PT 2.5 Pezzo/lfmFLA1059585756555453525100
Valori LAF-/FLA in mm con INCASTRO per listelli 40x60
Fabbisogno tegola di colmo (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
PT 2.5 Pezzo/lfmLAF1151101009595959590909595
PT 2.5 Pezzo/lfmFLA110105958575655545352010
Valori LAF-/FLA in mm con INCASTRO per listelli 50x50
Fabbisogno tegola di colmo (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
PT 2.5 Pezzo/lfmLAF110105959090858580808585
PT 2.5 Pezzo/lfmFLA1201151059585807060503525

Assortimento accessori

MAX Mezza tegola

MAX Mezza tegola

MAX Tegola laterale destra

MAX Tegola laterale destra

MAX Tegola laterale sinistra

MAX Tegola laterale sinistra

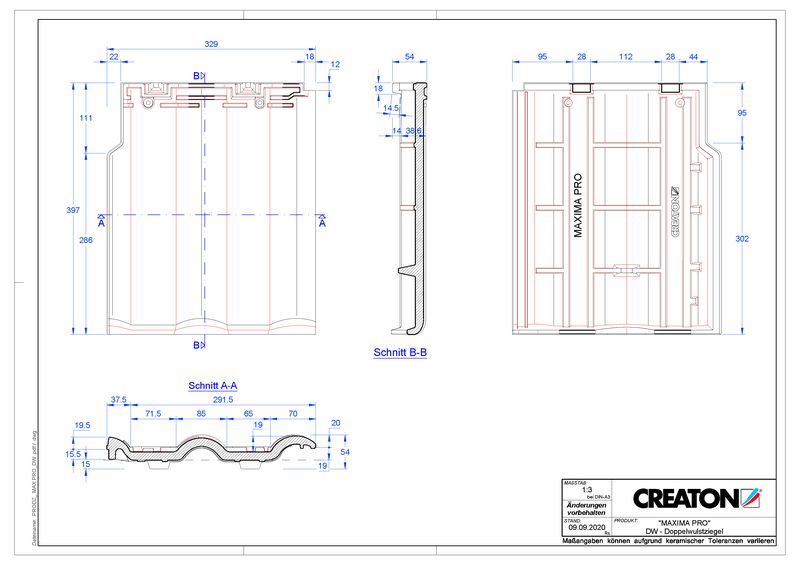

MAX Tegola a doppia onda

MAX Tegola a doppia onda

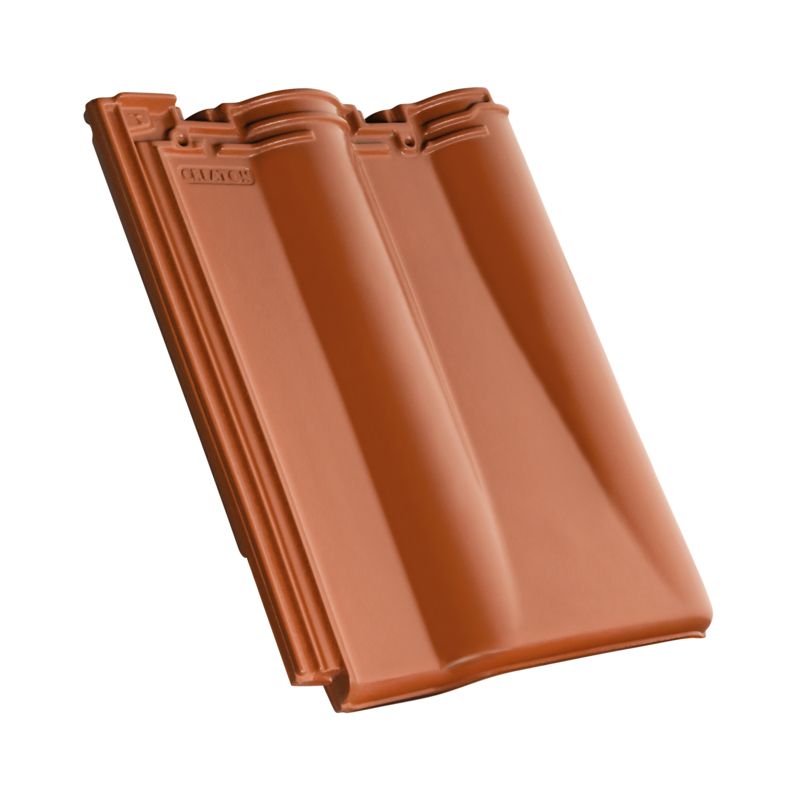

MAX Tegola aeratore

MAX Tegola aeratore

MAX Tegola raccordo colmo-aeratore

MAX Tegola raccordo colmo-aeratore

MAX Raccordo colmo-aeratore mezza tegola

MAX Raccordo colmo-aeratore mezza tegola

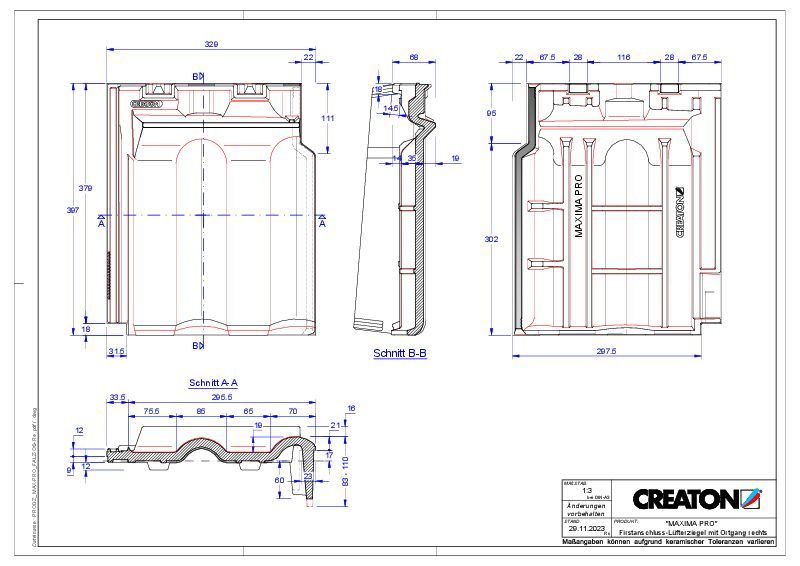

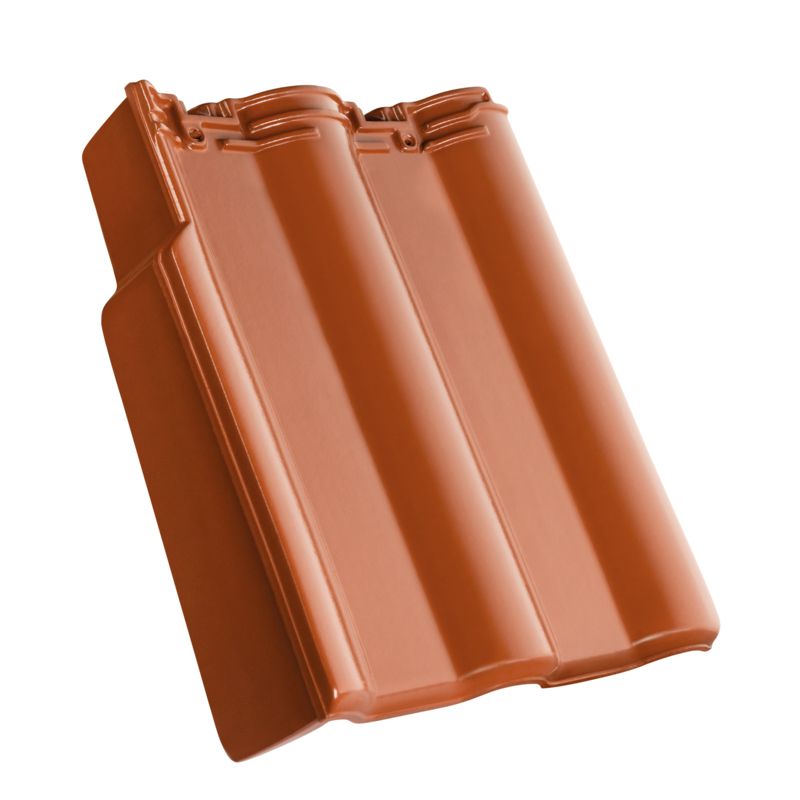

MAX Tegola raccordo colmo-aeratore-tegola laterale a destra

MAX Tegola raccordo colmo-aeratore-tegola laterale a destra

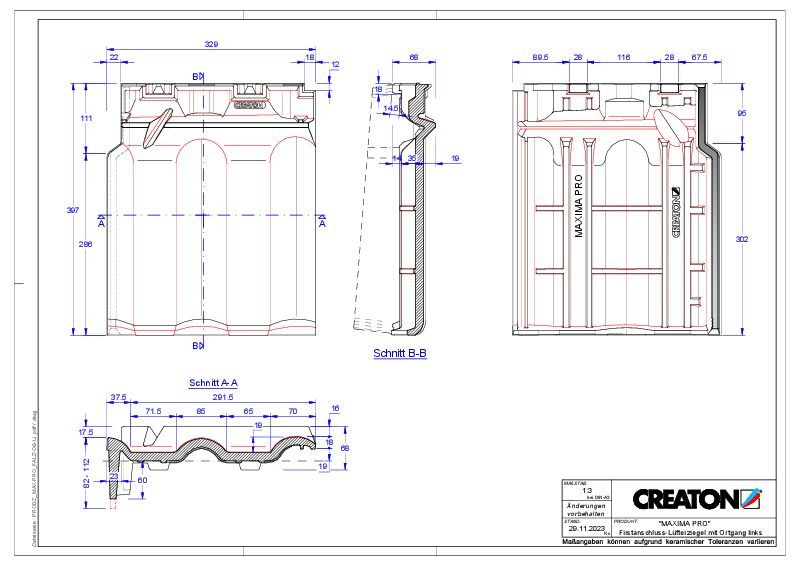

MAX Tegola raccordo colmo-aeratore-tegola laterale a sinistra

MAX Tegola raccordo colmo-aeratore-tegola laterale a sinistra

MAX Tegola di testata guarnita standard

MAX Tegola di testata guarnita standard

MAX Tegola laterale di testata guarnita standard a destra

MAX Tegola laterale di testata guarnita standard a destra

MAX Tegola di testata guarnita dimensione particolare

MAX Tegola di testata guarnita dimensione particolare

MAX Tegola laterale di testata guarnita dimensione particolare a destra

MAX Tegola laterale di testata guarnita dimensione particolare a destra

MAX Tegola laterale di testata guarnita dimensione particolare a sinistra

MAX Tegola laterale di testata guarnita dimensione particolare a sinistra

MAX Tegola di mansarda/di spigolo guarnita dimensione particolare

MAX Tegola di mansarda/di spigolo guarnita dimensione particolare

MAX Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a destra

MAX Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a destra

MAX Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a sinistra

MAX Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a sinistra

Assortimento per disaerazione e penetrazioni del tetto

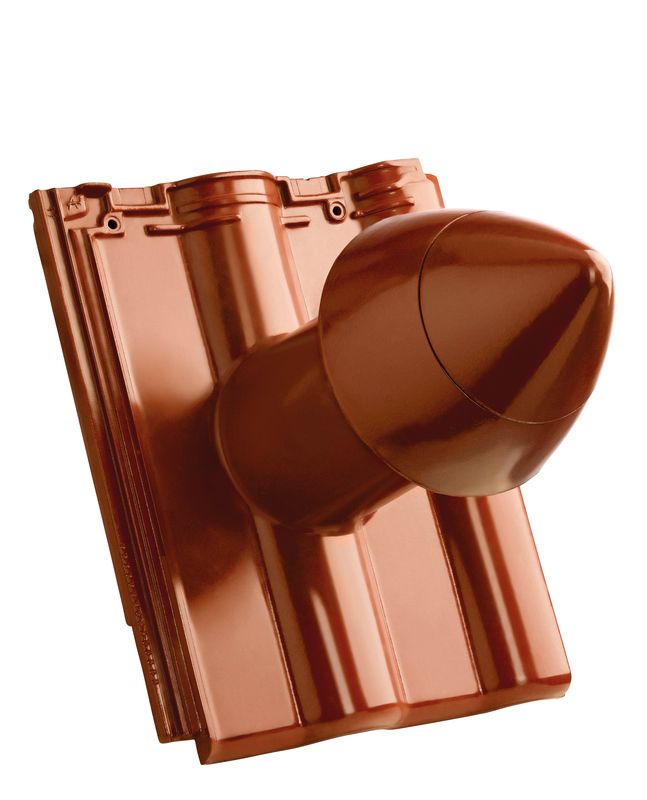

MAX PRO SIGNUM Tubo di sfiato in ceramica DN 110 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

MAX PRO SIGNUM Tubo di sfiato in ceramica DN 110 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

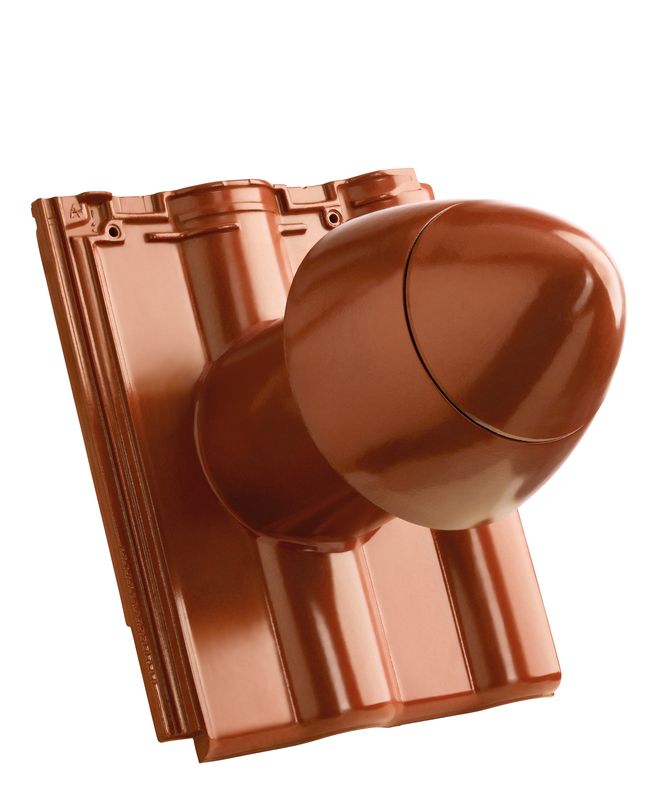

MAX PRO SIGNUM Tubo di sfiato in ceramica DN 125 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

MAX PRO SIGNUM Tubo di sfiato in ceramica DN 125 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

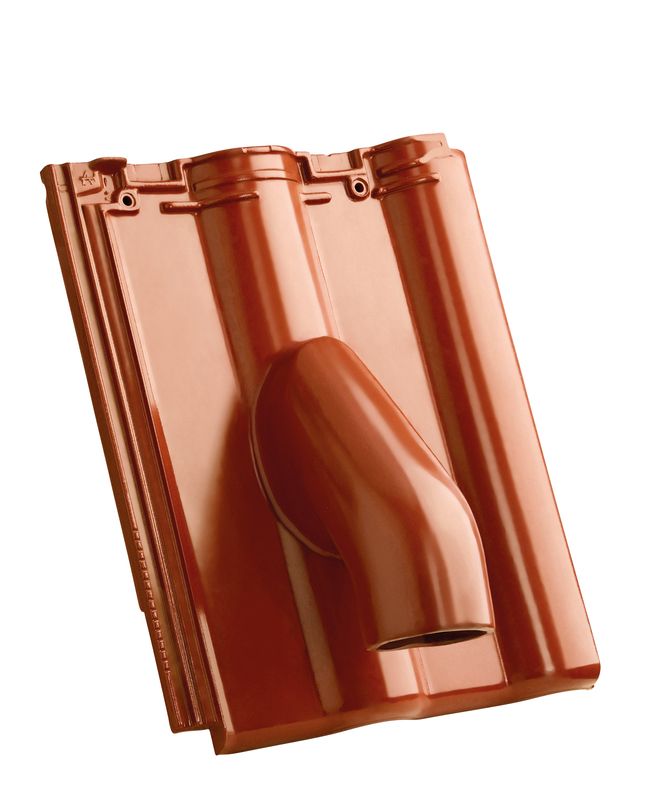

MAX PRO SIGNUM Scarico della condensa in ceramica DN 160 mm, incl. adattatore di collegamento sottotetto

MAX PRO SIGNUM Scarico della condensa in ceramica DN 160 mm, incl. adattatore di collegamento sottotetto

MAX SIGNUM scarico della condensa in ceramica DN 200 mm, incl. adattatore collegamento sottotetto

MAX SIGNUM scarico della condensa in ceramica DN 200 mm, incl. adattatore collegamento sottotetto

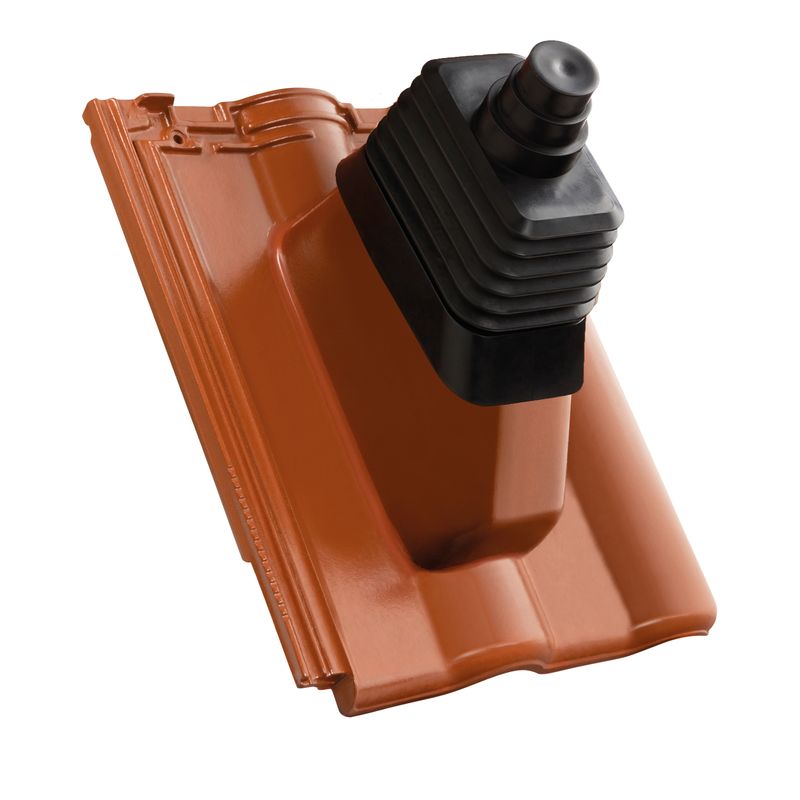

MAX Uscita antenna

MAX Uscita antenna

MAX Tegola uscita tubo solare

MAX Tegola uscita tubo solare

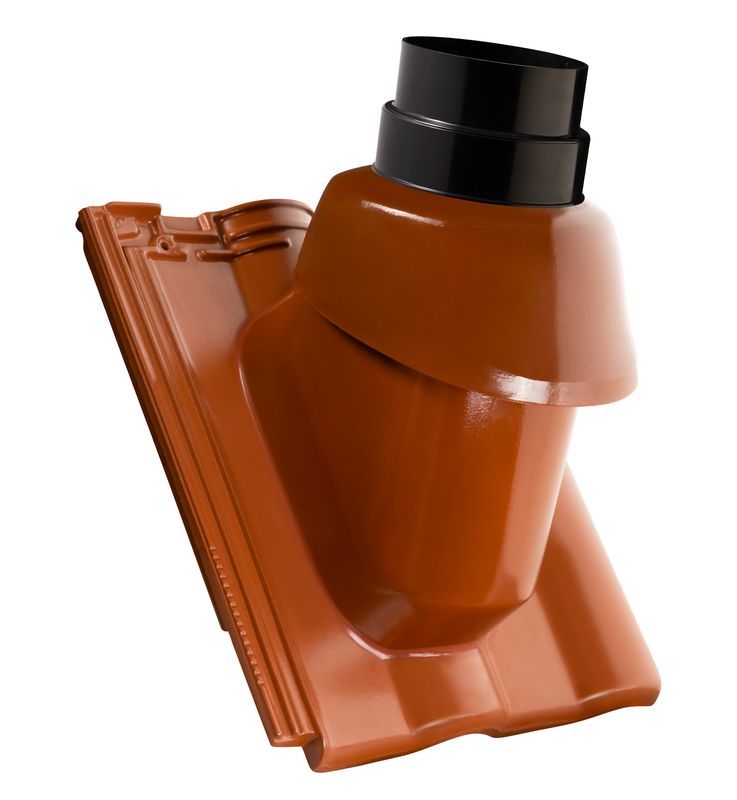

MAX PRO Uscita termica in ceramica DN 110/125

MAX PRO Uscita termica in ceramica DN 110/125

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 200

Tubo flessibile universale DN 200

Adattatore collegamento sottotetto universale NW 13,5

Adattatore collegamento sottotetto universale NW 13,5

Adattatore collegamento sottotetto universale diam. nominale 20

Adattatore collegamento sottotetto universale diam. nominale 20

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 150/160

Assortimento per protezione antineve, accesso al tetto e montaggio di pannelli solari in metallo

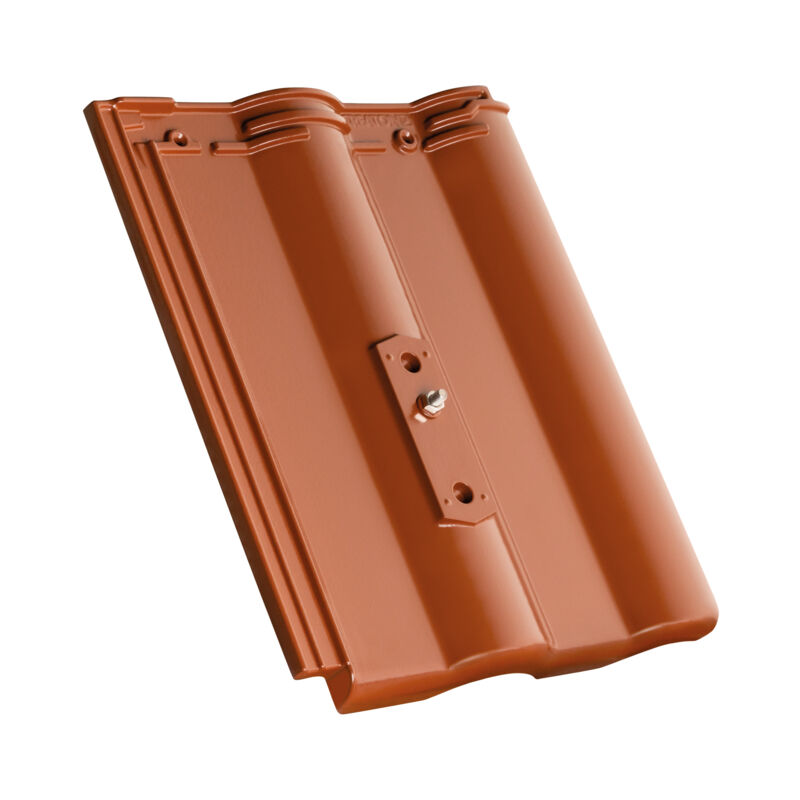

MAX Elemento di base in alluminio

MAX Elemento di base in alluminio

Supporto per elemento solare GRUEL standard (argilla)

Supporto per elemento solare GRUEL standard (argilla)

MAX PRO Fissaggio per sistema solare per montaggio su piloni

MAX PRO Fissaggio per sistema solare per montaggio su piloni

Singolo gradino

Singolo gradino

Griglia corta

Griglia corta

Griglia lunga

Griglia lunga

Supporto legno tondo

Supporto legno tondo

Supporto per tubo fermaneve

Supporto per tubo fermaneve

Tubo fermaneve Ø 40 mm, lunghezza 3 m

Tubo fermaneve Ø 40 mm, lunghezza 3 m

Coperchio terminale tubo fermaneve universale

Coperchio terminale tubo fermaneve universale

Scala tetto

Scala tetto

Supporto scala tetto

Supporto scala tetto

Supporto legno tondo

Supporto legno tondo

MAG Gancio fermaneve

MAG Gancio fermaneve

Griglia gradino alluminio 150 x 25 cm

Griglia gradino alluminio 150 x 25 cm

Griglia fermaneve piena 1,50 m

Griglia fermaneve piena 1,50 m

Manicotto di collegamento per tubo fermaneve Ø 40 mm

Manicotto di collegamento per tubo fermaneve Ø 40 mm

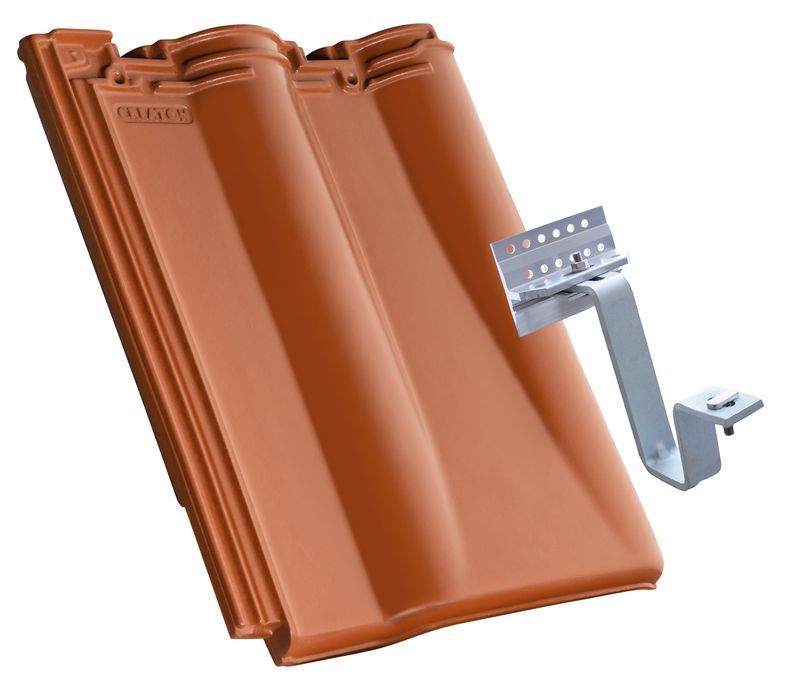

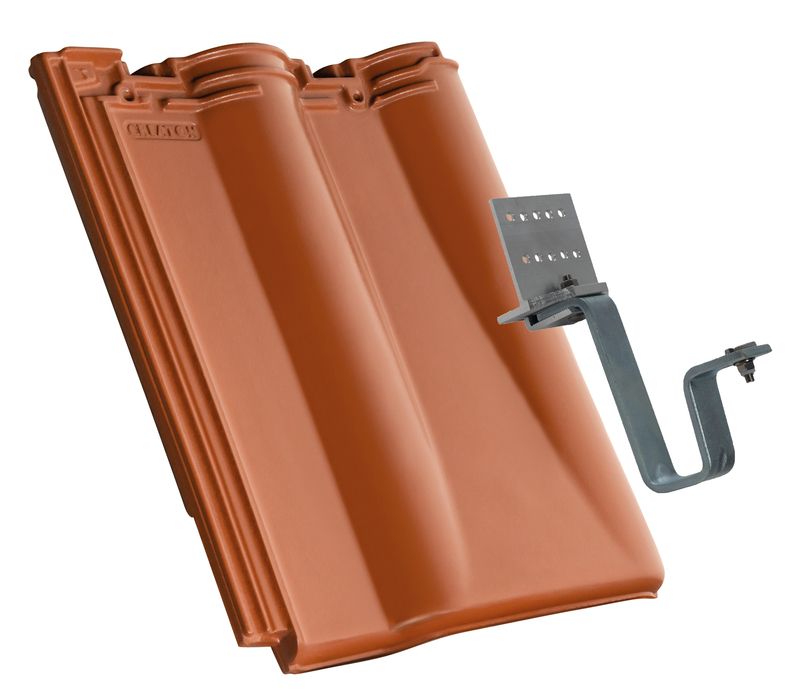

MAX PRO Fissaggio per sistema solare per montaggio su assi

MAX PRO Fissaggio per sistema solare per montaggio su assi

Assortimento per dettagli tetto e fissaggio antivento

MAX Tegola in vetro (acrilica)

MAX Tegola in vetro (acrilica)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 30/50 (GRA, MAX, MIK)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 30/50 (GRA, MAX, MIK)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/50 (GRA, MIK)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/50 (GRA, MIK)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/60 (GRA, MAX, MIK) e listello 40/50 (MAX)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/60 (GRA, MAX, MIK) e listello 40/50 (MAX)

Graffa antitempesta zinco-alluminio grappa di fissaggio, listello universale (VIV, GRA, MAX)

Graffa antitempesta zinco-alluminio grappa di fissaggio, listello universale (VIV, GRA, MAX)

Grappa di colmo in alluminio PDZ (Grappa di fissaggio di testata universale)

Grappa di colmo in alluminio PDZ (Grappa di fissaggio di testata universale)

Vite in acciaio inox con tenuta lunghezza da 60

Vite in acciaio inox con tenuta lunghezza da 60

Grappa di displuvio e di conversa 13-17 mm

Grappa di displuvio e di conversa 13-17 mm

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Pettine di ventilazione per grondaie altezza pettine 55 mm

Pettine di ventilazione per grondaie altezza pettine 55 mm

Pettine di ventilazione per grondaie

Pettine di ventilazione per grondaie

Lucernario 45 x 55 cm in metallo con vetro di sicurezza temprato

Lucernario 45 x 55 cm in metallo con vetro di sicurezza temprato

Lucernario a isolamento termico 55 x 78 cm

Lucernario a isolamento termico 55 x 78 cm

Pilone del satellitare e dell'antenna zincato o rivestito colorato

Pilone del satellitare e dell'antenna zincato o rivestito colorato

Colore a verniciatura acrilica 250 ml

Colore a verniciatura acrilica 250 ml

Assortimento tegole di colmo e displuvio

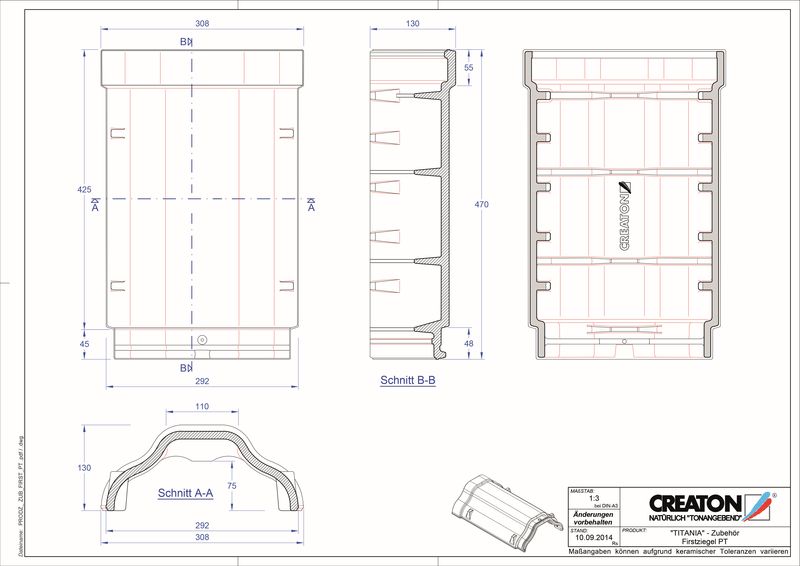

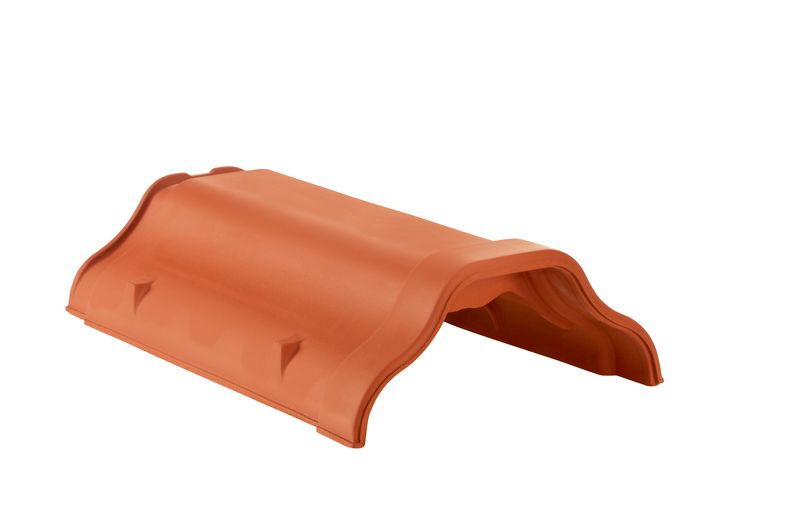

WID Tegola di colmo PT

WID Tegola di colmo PT

WID Colmo iniziale in ceramica PT

WID Colmo iniziale in ceramica PT

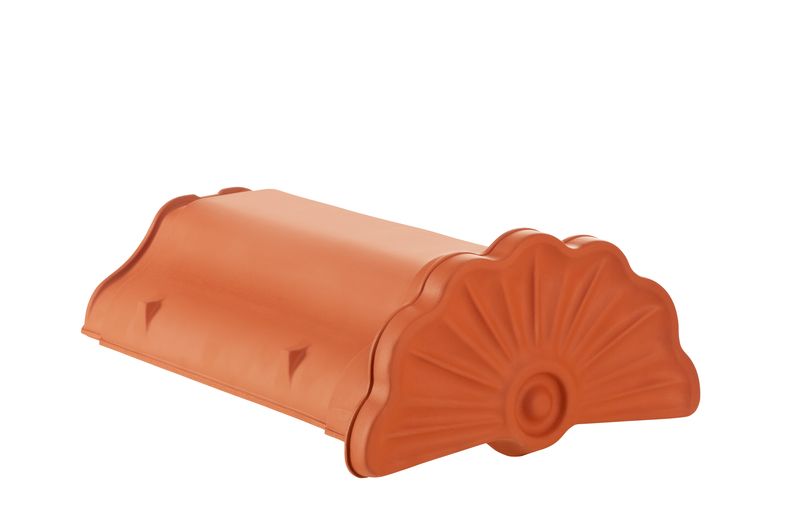

WID Colmo iniziale in ceramica a forma di conchiglia PT

WID Colmo iniziale in ceramica a forma di conchiglia PT

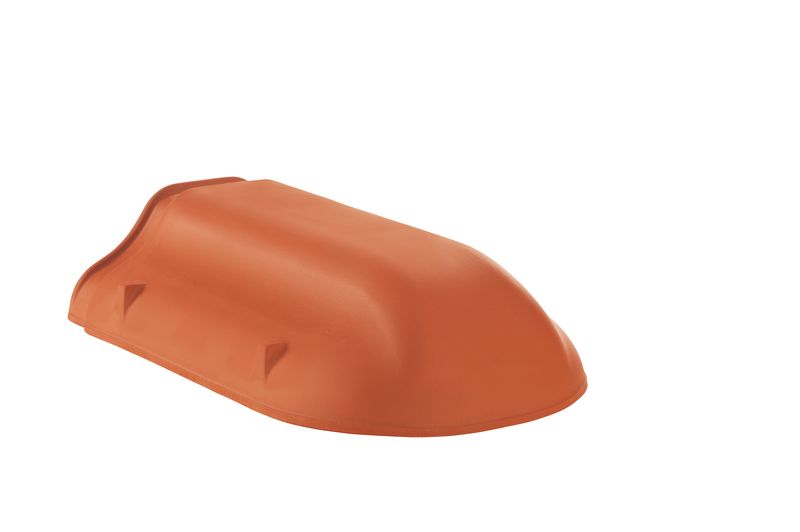

WID Colmo iniziale in ceramica estremità tonda PT

WID Colmo iniziale in ceramica estremità tonda PT

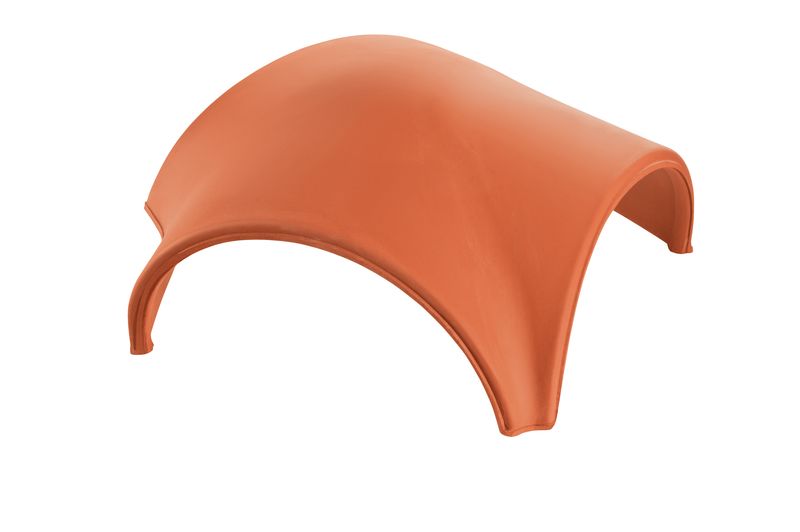

Colmo (a tre vie) triassiale tipo W1 WID (argilla)

Colmo (a tre vie) triassiale tipo W1 WID (argilla)

Colmo (a tre vie) quadriassiale tipo W1 WID (argilla)

Colmo (a tre vie) quadriassiale tipo W1 WID (argilla)

FIRSTFIX Graffa di colmo in acciaio inox PT

FIRSTFIX Graffa di colmo in acciaio inox PT

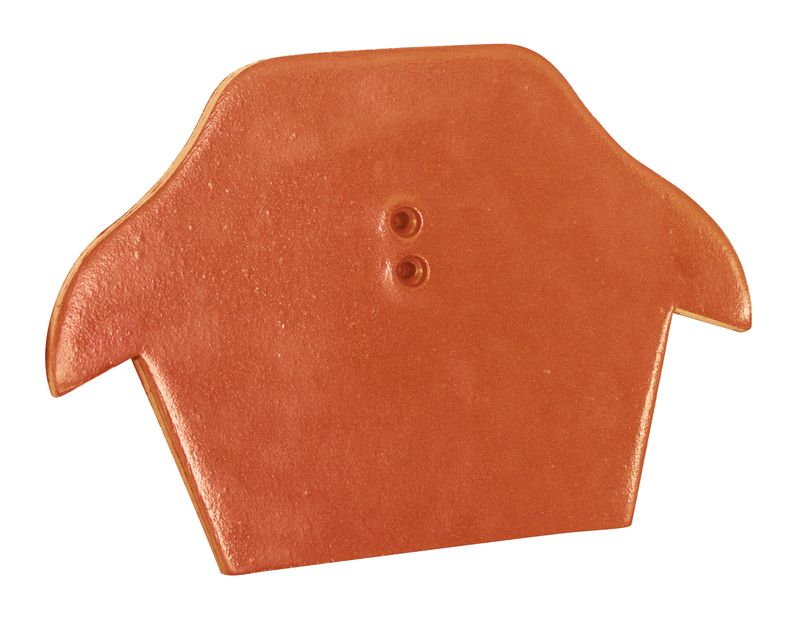

WID Piastra di colmo iniziale e finale in ceramica PT

WID Piastra di colmo iniziale e finale in ceramica PT

Graffa di colmo alluminio PT

Graffa di colmo alluminio PT

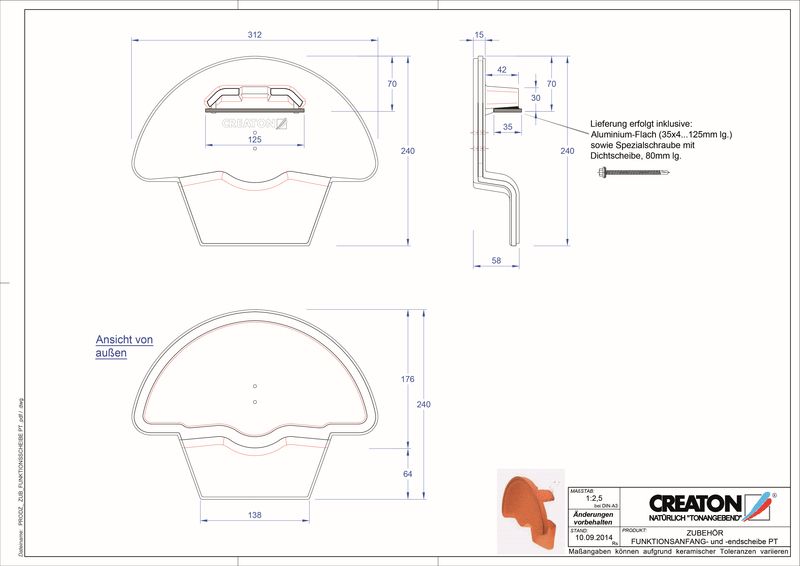

Piastra iniziale e terminale di funzione in ceramica tipo 7 PT WID (argilla)

Piastra iniziale e terminale di funzione in ceramica tipo 7 PT WID (argilla)

FIRSTFIX Filo grappa di colmo universale

FIRSTFIX Filo grappa di colmo universale

FIRSTFIX Set graffe di bloccaggio universali

FIRSTFIX Set graffe di bloccaggio universali

Rotolo di colmo/displuvio 220 (CREAROLL ALU)

Rotolo di colmo/displuvio 220 (CREAROLL ALU)

Rotolo di colmo/displuvio 300 (CREAROLL ALU)

Rotolo di colmo/displuvio 300 (CREAROLL ALU)

Rotolo di colmo/displuvio 220 (CREAROLL PP)

Rotolo di colmo/displuvio 220 (CREAROLL PP)

Rotolo di colmo/displuvio 310 (CREAROLL PP)

Rotolo di colmo/displuvio 310 (CREAROLL PP)

Rotolo di colmo/displuvio 390 (CREAROLL PP)

Rotolo di colmo/displuvio 390 (CREAROLL PP)

Download
