MAGNUM

La "megategola" economica.

Economicità elevata grazie al megaformato
Combinazione di grandezza e qualità senza compromessi per mezzo di una tecnologia all'avanguardia
Sovrapposizione senza giunti e ottimo comportamento fluidodinamico
Tre elementi di attacco stabili assicurano una tenuta sicura e una ventilazione affidabile dei listelli tetto
La giunzione, il deflusso dell'acqua e il coefficiente cw particolarmente vantaggioso fanno di MAGNUM una tegola eccellente, adatta per tetti molto piatti, ma anche per tetti molto inclinati
La „tecnica del labirinto", con cinque scanalature laterali accentuate e dalla sagoma particolare, impedisce l'infiltrazione di acqua anche in caso di forte vento

Dati tecnici

Grandezza (ca.)	357 x 495 mm
Larghezza di sovrapposizione min. (ca.)	295 mm
Larghezza di sovrapposizione al m (ca.)	296 mm
Larghezza di sovrapposizione max. (ca.)	297 mm
Lunghezza di sovrapposizione min. (ca.)	390 mm
Lunghezza di sovrapposizione al m (ca.)	400 mm
Lunghezza di sovrapposizione max. (ca.)	411 mm
Fabbisogno di tegole min. (ca.)	8.2 pezzi/m²
Fabbisogno di tegole al m. (ca.)	8.5 pezzi/m²
Fabbisogno tegole max. (ca.)	8.7 pezzi/m²
Peso per pezzo (ca.)	4.9 kg/pezzo
Peso al m² (ca.)	41.7 kg/m²
Peso per pallet (ca.)	848 kg
Pezzi per minipack	4 pezzi
Pezzi per pallet	168 pezzi

Disegni tecnici

Applicazioni

Valido per l'Austria
17 °	Inclinazione tetto regolare (A)
≥17 °	Realizzazione di un sottotetto resistente alla pioggia secondo Önorm, prodotti CREATON possibili: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥15 °	Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo Önorm, prodotti CREATON possibili: QUATTRO longlife extra
≥12 °	Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo le specifiche del fabbricante CREATON, si prega di rispettare le direttive di installazione separate, prodotti CREATON possibili: QUATTRO longlife extra

Informazioni tecniche

Il disegno tecnico rappresentato è solo un esempio di progettazione.
In base alle direttive del ZVDH (associazione centrale degli artigiani che si occupano della copertura del tetto) per le tegole laterali, la distanza tra l'incastro della gronda di frontespizio e il filo esterno parete e/o filo esterno rivestimento deve essere di almeno 1 cm.
Per l'esecuzione di lavori al tetto valgono i regolamenti e le norme nazionali vigenti. Essi variano da Paese a Paese (ad es. regolamento ZVDH, ÖNORMEN) e devono essere rispettati durante l'esecuzione. Inoltre CREATON prepara dati specifici per l'esecuzione del sottotetto che devono essere rispettati in quanto dati del costruttore. Sono disponibili nel nostro planner del tetto o in www.creaton.de / www.creaton.at..
Please consider the sample letter for the standard CREATON roof pitches.

LAF/FLA valori

Valori LAF-/FLA in mm con INCASTRO per listelli 30x50
Fabbisogno tegola di colmo (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 Pezzo/lfm	LAF	110	110	110	100	100	100	90	90	90	90	90
PF 2.5 Pezzo/lfm	FLA	100	95	90	80	70	60	50	40	30	20	10
Valori LAF-/FLA in mm con INCASTRO per listelli 40x60
Fabbisogno tegola di colmo (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 Pezzo/lfm	LAF	110	110	110	95	95	95	85	80	75	75	75
PF 2.5 Pezzo/lfm	FLA	110	105	100	90	80	70	60	50	40	30	20
Valori LAF-/FLA in mm con INCASTRO per listelli 50x50
Fabbisogno tegola di colmo (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 Pezzo/lfm	LAF	105	105	105	90	90	85	75	70	65	65	60
PF 2.5 Pezzo/lfm	FLA	120	115	110	100	90	85	75	65	60	50	50

Riferimenti

Assortimento accessori

MAG Mezza tegola

MAG Tegola laterale destra

MAG Tegola laterale sinistra

MAG Tegola a doppia onda

MAG Tegola aeratore

MAG Tegola raccordo colmo-aeratore

MAG Raccordo colmo-aeratore mezza tegola

MAG Tegola raccordo colmo-aeratore-tegola laterale a destra

MAG Tegola raccordo colmo-aeratore-tegola laterale a sinistra

MAG Tegola raccordo colmo-aeratore-doppia onda

MAG Tegola di testata guarnita standard

MAG Tegola laterale di testata guarnita standard a destra

MAG Tegola laterale di testata guarnita standard a sinistra

MAG Mezza tegola di testata guarnita standard

MAG Tegola di testata guarnita dimensione particolare

MAG Tegola laterale di testata guarnita dimensione particolare a destra

MAG Tegola laterale di testata guarnita dimensione particolare a sinistra

MAG Tegola di mansarda/di spigolo guarnita dimensione particolare

MAG Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a destra

MAG Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a sinistra

Assortimento per aerazioni tetto ed ingressi nel tetto

MAG SIGNUM Tubo di sfiato in ceramica DN 110 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

MAG SIGNUM Tubo di sfiato in ceramica DN 125 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

MAG SIGNUM Scarico della condensa in ceramica DN 160 mm, incl. adattatore di collegamento sottotetto

MAG SIGNUM scarico della condensa in ceramica DN 200 mm, incl. adattatore collegamento sottotetto

MAG Uscita antenna

MAG Tegola uscita tubo solare

MAG Uscita termica in ceramica DN 110/125

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 200

Adattatore collegamento sottotetto universale NW 13,5

Adattatore collegamento sottotetto universale diam. nominale 20

Tubo flessibile universale DN 150/160

Assortimento per dettagli tetto e fissaggio antivento

MAG Tegola in vetro (acrilica)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 30/50 (MAG, FUT)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/60 (MAG, FUT)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/60 (BAL, PRE) e listello 40/50 (FUT, MAG)

Graffa antitempesta zinco-alluminio grappa di fissaggio, listello universale (MAG, BAL, FUT, PRE)

Grappa di colmo in alluminio PDZ (Grappa di fissaggio di testata universale)

Vite in acciaio inox con tenuta lunghezza da 60

Grappa di displuvio e di conversa 10-13 mm

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Pettine di ventilazione per grondaie altezza pettine 55 mm

Pettine di ventilazione per grondaie

Lucernario 45 x 55 cm in metallo con vetro di sicurezza temprato

Lucernario a isolamento termico 55 x 78 cm

Pilone del satellitare e dell'antenna zincato o rivestito colorato

Colori acrilici verniciatura 250 ml AUT

Assortimento tegole di colmo e di displuvio

Tegola di colmo PF AUT (argilla)

Piastra iniziale e terminale di colmo in ceramica PF AUT (argilla)

AUT Piastra di funzione iniziale e finale in ceramica PF

Colmo iniziale in ceramica PF AUT (argilla)

Colmo iniziale in ceramica con estremità tonda PF AUT (argilla)

Colmo iniziale in ceramica a forma di conchiglia PF AUT (argilla)

Colmo (a tre vie) triassiale tipo W1 AUT (argilla)

Colmo (a tre vie) quadriassiale tipo W1 AUT (argilla)

Grappa di colmo alluminio PF AUT

FIRSTFIX Grappa di colmo in acciaio inox PF AUT

FIRSTFIX Filo grappa di colmo universale

FIRSTFIX Set graffe di bloccaggio universali

Rotolo di colmo/displuvio 220 (CREAROLL ALU)

Rotolo di colmo/displuvio 300 (CREAROLL ALU)

Rotolo di colmo/displuvio 220 (CREAROLL PP)

Rotolo di colmo/displuvio 310 (CREAROLL PP)

Rotolo di colmo/displuvio 390 (CREAROLL PP)

Assortimento per protezione antineve, accesso al tetto e montaggio elementi solari in metallo

MAG Elemento di base in alluminio

Supporto per elemento solare GRUEL standard (argilla)

MAG Fissaggio per sistema solare per montaggio su assi

MAG Fissaggio per sistema solare per montaggio su piloni

Singolo gradino

Griglia corta

Griglia lunga

Supporto legno tondo

Supporto per tubo fermaneve

Tubo fermaneve Ø 40 mm, lunghezza 3 m

Coperchio terminale tubo fermaneve universale

Scala tetto

Supporto scala tetto

Supporto legno tondo

MAG Gancio fermaneve

Griglia gradino alluminio 150 x 25 cm

Griglia fermaneve piena 1,50 m

Manicotto di collegamento per tubo fermaneve Ø 40 mm

Download

Brochure e documenti
Prospetto del prodotto Farbvergleich-RAL
Prospetto del prodotto CREAFLEX-PIB-2020
Prospetto del prodotto Flyer-Universal-Anschlussband-Aluminium-2018-08-DE
Scheda tecnica prodotto Musterschreiben-CREATON-UDB-DE
Prospetto del prodotto Zusatzgarantie-6aus10-02-2021
Prospetto del prodotto Checkliste-Zusatzgarantie-6aus10-TDZ-02-2021
Prospetto del prodotto MAGNUM-05-2021-DE
Prospetto del prodotto CREAFLEX-ALU-BASIC-02-2021
Modulo d'ordine prodotto Erhebungsbogen-Schneefangberechnung-DE
Modulo d'ordine prodotto Erhebungsbogen-Windsogberechnung-DE
Modulo d'ordine prodotto Erhebungsbogen-Knickziegel
Modulo d'ordine prodotto Erhebungsbogen-Mansardziegel
Modulo d'ordine prodotto Erhebungsbogen-Pultziegel
Prospetto del prodotto CREAROLL-PP-2022
Prospetto del prodotto Gesamtprospekt-TDZ-03-2022-IT
Spiegazione dei servizi prodotto Standard-Dachziegel-und-Zubehoerziegel
Prospetto del prodotto Angebotsbeileger-Dachdurchdringungen-09-2022
Prospetto del prodotto Falz-Firstfix-05-2023
Prospetto del prodotto Solarhalter-05-2023
Prospetto del prodotto Ueberlegene-Technik-07-2023
Prospetto del prodotto Dachplaner-04-2024-DE
Prospetto del prodotto Broschuere-Solarwelt-private-Bauherren-und-Planer-08-2024
Prospetto del prodotto Gesamtprospekt-TDZ-08-2024-DE
Prospetto del prodotto Broschuere-Solarwelt-Verarbeiter-und-Handel-08-2024
CAD
Prodotto file CAD MAGNUM Antenna ANTENNE
pdf | 111 kB
dwg | 135 kB
jpeg | 44 kB
Prodotto file CAD MAGNUM Tegola a doppia onda DWZ
pdf | 106 kB
dwg | 118 kB
jpeg | 43 kB
Prodotto file CAD MAGNUM Esalatore raccordo colmo tegola a doppia onda FALDWZ
pdf | 113 kB
dwg | 119 kB
jpeg | 42 kB
Prodotto file CAD MAGNUM Esalatore raccordo colmo mezza tegola FALLH
pdf | 95 kB
dwg | 122 kB
jpeg | 50 kB
Prodotto file CAD MAGNUM Esalatore raccordo colmo gronda di frontespizio sinistra FALOGL
pdf | 113 kB
dwg | 116 kB
jpeg | 44 kB
Prodotto file CAD MAGNUM Esalatore raccordo colmo gronda di frontespizio destra FALOGR
pdf | 114 kB
dwg | 109 kB
jpeg | 43 kB
Prodotto file CAD MAGNUM Tegola raccordo colmo-aeratore FALZ
pdf | 112 kB
dwg | 110 kB
jpeg | 45 kB
Prodotto file CAD MAGNUM Superficie FLA
pdf | 121 kB
dwg | 136 kB
jpeg | 58 kB

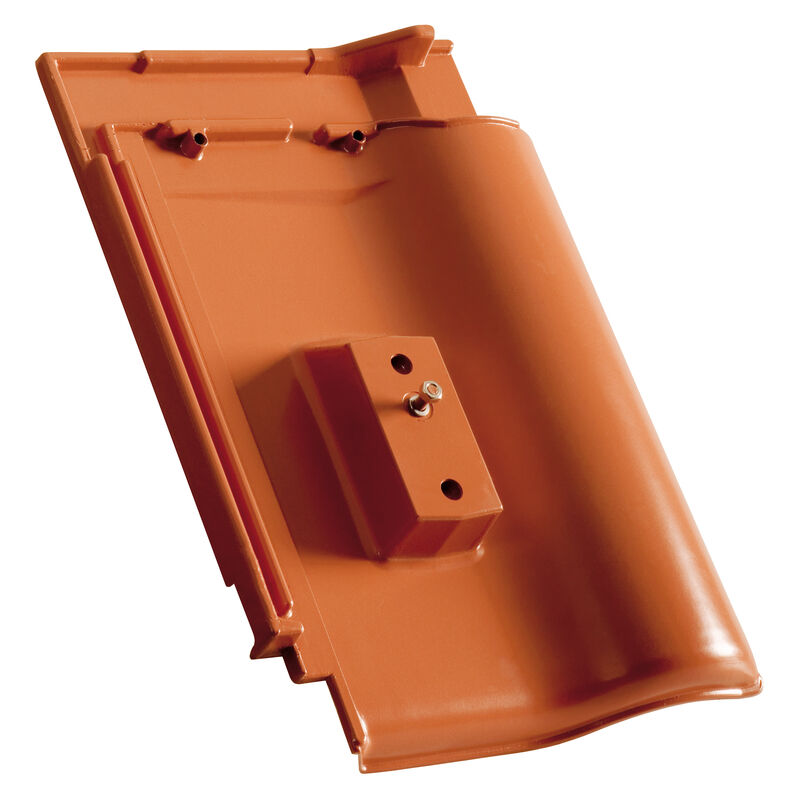

Prodotto file CAD MAGNUM Alluminio base GRUNDALU
pdf | 225 kB
dwg | 290 kB
jpeg | 71 kB
Prodotto file CAD MAGNUM Mezza tegola LH
pdf | 64 kB
dwg | 143 kB
jpeg | 36 kB
Prodotto file CAD MAGNUM Tegola aeratore LUEFTZ
pdf | 104 kB
dwg | 115 kB
jpeg | 42 kB
Prodotto file CAD MAGNUM Gronda di frontespizio sinistra OGL
pdf | 107 kB
dwg | 118 kB
jpeg | 43 kB
Prodotto file CAD MAGNUM Gronda di frontespizio destra OGR
pdf | 107 kB
dwg | 121 kB
jpeg | 43 kB
Prodotto file CAD MAGNUM Tegola di testata superficie PULTFLA
pdf | 109 kB
dwg | 113 kB
jpeg | 41 kB
Prodotto file CAD MAGNUM Tegola di testata gronda di frontespizio sinistra PULTOGL
pdf | 103 kB
dwg | 107 kB
jpeg | 40 kB
Prodotto file CAD MAGNUM Tegola di testata gronda di frontespizio destra PULTOGR
pdf | 103 kB
dwg | 111 kB
jpeg | 44 kB
Prodotto file CAD MAGNUM Solar SOLAR
pdf | 111 kB
dwg | 123 kB
jpeg | 43 kB
Prodotto file CAD MAGNUM Therme THERME
pdf | 116 kB
dwg | 107 kB
jpeg | 44 kB
Prodotto file CAD Assortimento accessori COLMO FIRST-PF
pdf | 110 kB
dwg | 109 kB
jpeg | 41 kB
# ZUB_SIG100_SIGNUM100
pdf | 521 kB
dwg | 180 kB
jpeg | 53 kB
# ZUB_SIG125_SIGNUM125
pdf | 550 kB
dwg | 188 kB
jpeg | 55 kB

MAGNUM

Dati tecnici

Disegni tecnici

Disegno MAGNUM sezione trasversale tetto DQF

Disegno MAGNUM tegola laterale sinistra con tavola per gronda di frontespizio OBL

Disegno MAGNUM tegola laterale destra con tavola per gronda di frontespizio OBR

Disegno MAGNUM gronda di frontespizio sinistra con lamiera laterale e doppia onda ODL

Disegno MAGNUM gronda di frontespizio destra con lamiera laterale e tegola OFR

Disegno MAGNUM modello di tetto a una falda PDA

Disegno MAGNUM raccordo superiore con INCASTRO WMF

Drawing MAGNUM general view GES

Disegno MAGNUM distanza tra i listelli al punto di taglio colmo, distanza listelli colmo LAF

Applicazioni

Informazioni tecniche

LAF/FLA valori

Riferimenti

Assortimento accessori

Assortimento per aerazioni tetto ed ingressi nel tetto

Assortimento per dettagli tetto e fissaggio antivento

Assortimento tegole di colmo e di displuvio

Assortimento per protezione antineve, accesso al tetto e montaggio elementi solari in metallo

Download

Brochure e documenti

CAD

Prodotto file CAD MAGNUM Antenna ANTENNE

Prodotto file CAD MAGNUM Tegola a doppia onda DWZ

Prodotto file CAD MAGNUM Esalatore raccordo colmo tegola a doppia onda FALDWZ

Prodotto file CAD MAGNUM Esalatore raccordo colmo mezza tegola FALLH

Prodotto file CAD MAGNUM Esalatore raccordo colmo gronda di frontespizio sinistra FALOGL

Prodotto file CAD MAGNUM Esalatore raccordo colmo gronda di frontespizio destra FALOGR

Prodotto file CAD MAGNUM Tegola raccordo colmo-aeratore FALZ

Prodotto file CAD MAGNUM Superficie FLA

Prodotto file CAD MAGNUM Alluminio base GRUNDALU

Prodotto file CAD MAGNUM Mezza tegola LH

Prodotto file CAD MAGNUM Tegola aeratore LUEFTZ

Prodotto file CAD MAGNUM Gronda di frontespizio sinistra OGL

Prodotto file CAD MAGNUM Gronda di frontespizio destra OGR

Prodotto file CAD MAGNUM Tegola di testata superficie PULTFLA

Prodotto file CAD MAGNUM Tegola di testata gronda di frontespizio sinistra PULTOGL

Prodotto file CAD MAGNUM Tegola di testata gronda di frontespizio destra PULTOGR

Prodotto file CAD MAGNUM Solar SOLAR

Prodotto file CAD MAGNUM Therme THERME

Prodotto file CAD Assortimento accessori COLMO FIRST-PF

# ZUB_SIG100_SIGNUM100

# ZUB_SIG125_SIGNUM125

Social Media
