HARMONIE NUANCE slate shade engobed

HARMONIE

Bellezza intramontabile.

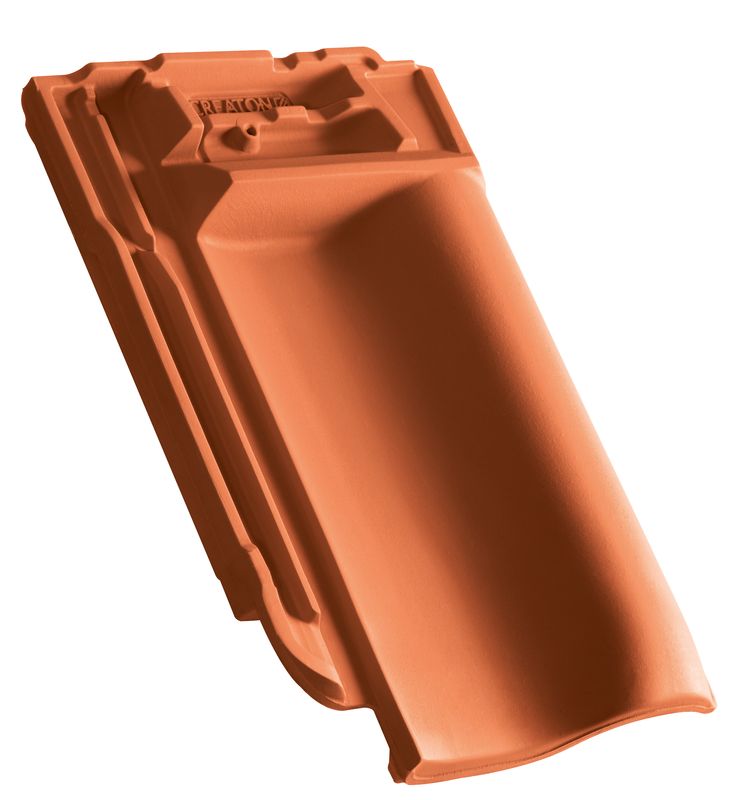

  • La tegola piana di piccolo formato più flessibile nel suo genere
  • Utilizzabile per quasi tutte le forme e inclinazioni
  • Ampio gioco di scorrimento di 25 mm
  • Effetto ottico equilibrato e ottimizzato
  • Elevata sicurezza grazie alla sovrapposizione quadrupla mediante la giunzione di testa e laterale
  • Grande varietà cromatica grazie a 10 diversi colori
  • HARMONIE si adatta a diverse geometrie tetti senza giunzioni e può essere posata senza problemi, rapidamente e in sicurezza

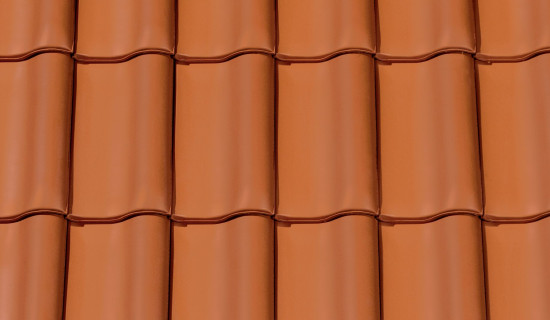

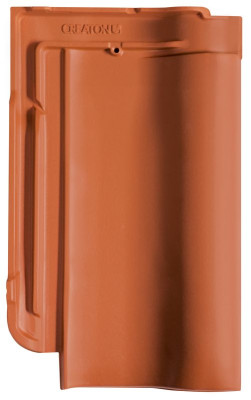

rosso naturale
rosso naturale
NUANCE rosso ingobbiato
NUANCE rosso ingobbiato
NUANCE Toscana ingobbiato
NUANCE Toscana ingobbiato
NUANCE rosso rame ingobbiato
NUANCE rosso rame ingobbiato
NUANCE rosso vino ingobbiato
NUANCE rosso vino ingobbiato
NUANCE marrone scuro ingobbiato
NUANCE marrone scuro ingobbiato
NUANCE tonalità ardesia ingobbiata
NUANCE tonalità ardesia ingobbiata
NUANCE antracite ingobbiato
NUANCE antracite ingobbiato
FINESSE nero smaltato
FINESSE nero smaltato
FINESSE marrone smaltato
FINESSE marrone smaltato

Dati tecnici

Grandezza (ca.)250 x 410 mm
Larghezza di sovrapposizione min. (ca.)197 mm
Larghezza di sovrapposizione al m (ca.)199 mm
Larghezza di sovrapposizione max. (ca.)201 mm
Lunghezza di sovrapposizione min. (ca.)328 mm
Lunghezza di sovrapposizione al m (ca.)340 mm
Lunghezza di sovrapposizione max. (ca.)352 mm
Fabbisogno di tegole min. (ca.)14.2 pezzi/m²
Fabbisogno di tegole al m. (ca.)14.9 pezzi/m²
Fabbisogno tegole max. (ca.)15.6 pezzi/m²
Peso per pezzo (ca.)3.1 kg/pezzo
Peso al m² (ca.)46.2 kg/m²
Peso per pallet (ca.)893 kg
Pezzi per minipack5 pezzi
Pezzi per pallet280 pezzi

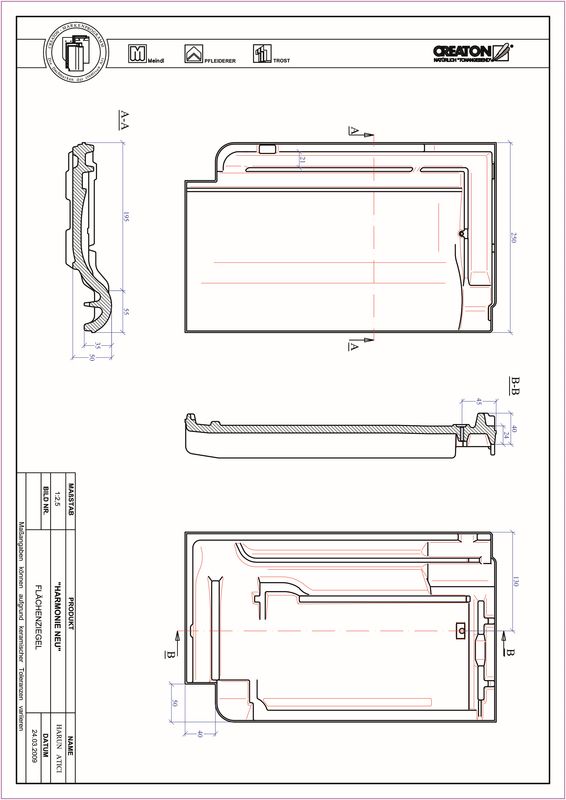

Disegni tecnici

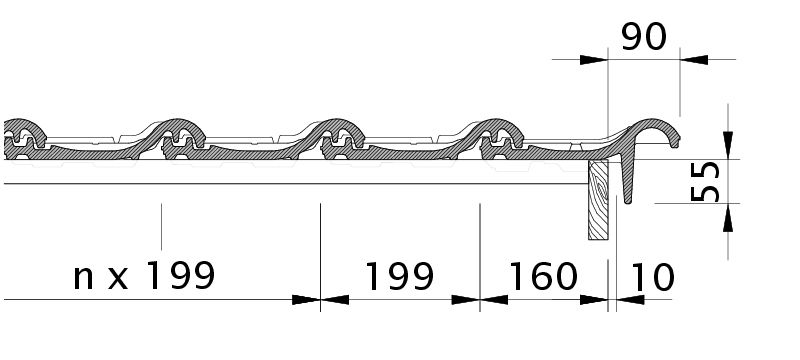

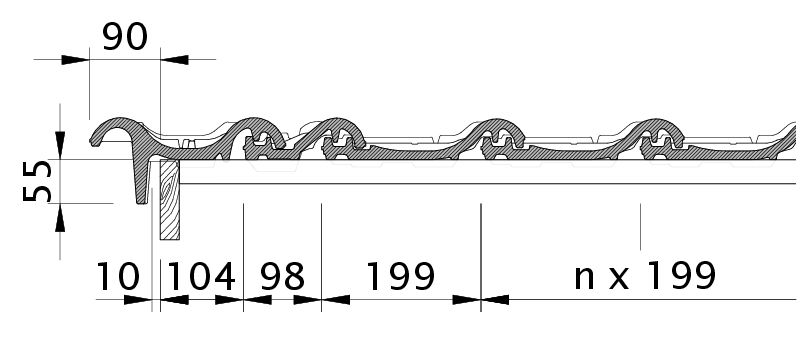

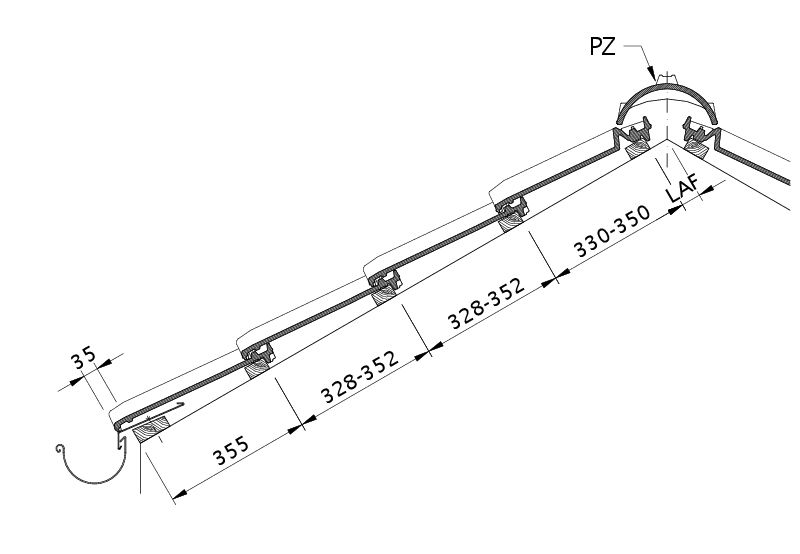

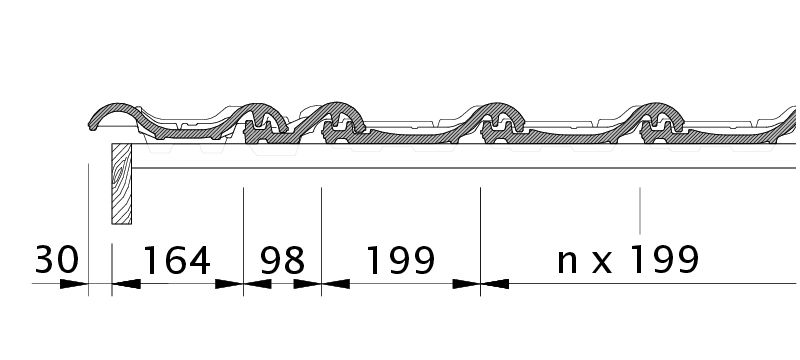

Disegno HARMONIE sezione trasversale tetto DQF
Disegno HARMONIE sezione trasversale tetto DQF
Disegno HARMONIE tegola laterale sinistra con tavola per gronda di frontespizio OBL
Disegno HARMONIE tegola laterale sinistra con tavola per gronda di frontespizio OBL
Disegno HARMONIE tegola laterale destra con tavola per gronda di frontespizio OBR
Disegno HARMONIE tegola laterale destra con tavola per gronda di frontespizio OBR
Disegno HARMONIE gronda di frontespizio sinistra con lamiera laterale e doppia onda ODL
Disegno HARMONIE gronda di frontespizio sinistra con lamiera laterale e doppia onda ODL

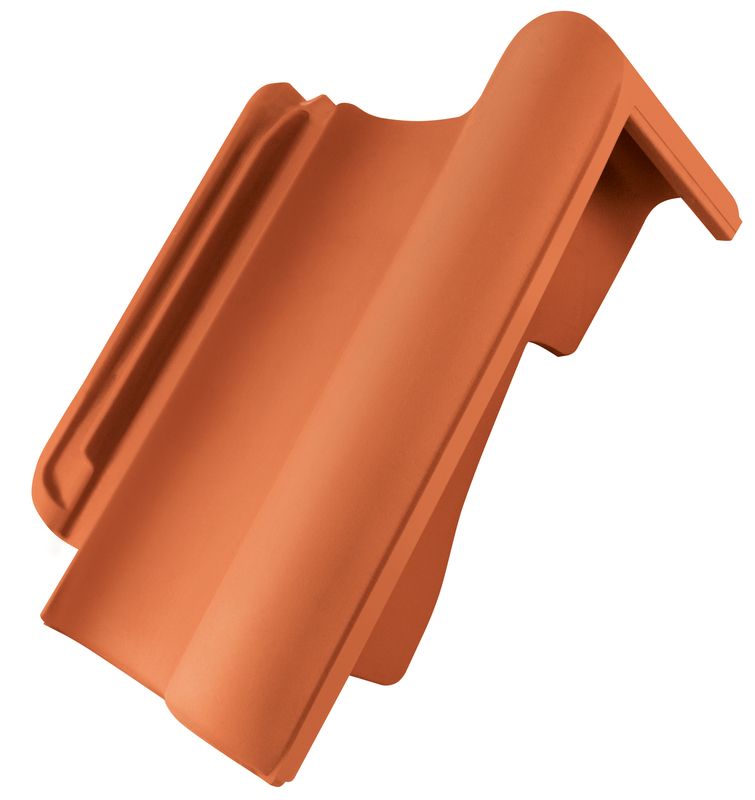

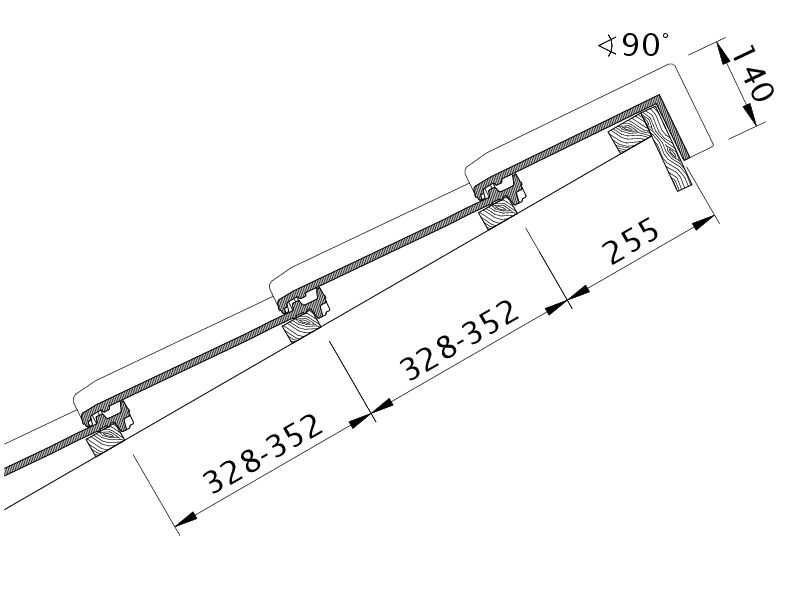

Disegno HARMONIE modello di tetto a una falda PDA
Disegno HARMONIE modello di tetto a una falda PDA

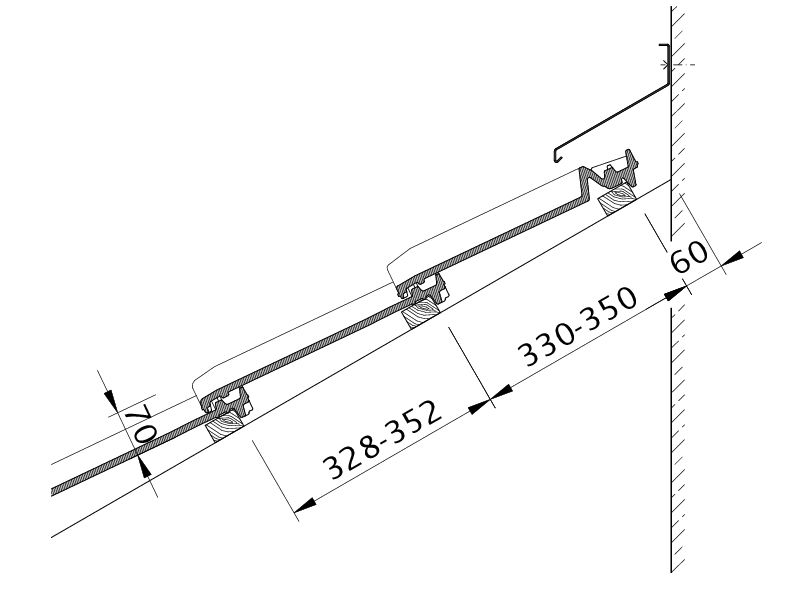

Disegno HARMONIE raccordo superiore con INCASTRO WMF
Disegno HARMONIE raccordo superiore con INCASTRO WMF

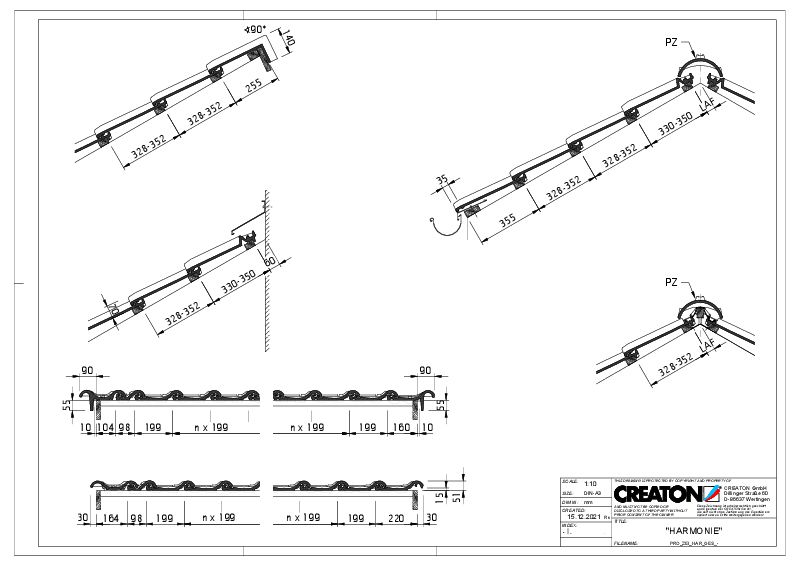

Drawing HARMONIE general view GES
Drawing HARMONIE general view GES
Disegno HARMONIE distanza tra i listelli al punto di taglio colmo, distanza listelli colmo LAF
Disegno HARMONIE distanza tra i listelli al punto di taglio colmo, distanza listelli colmo LAF

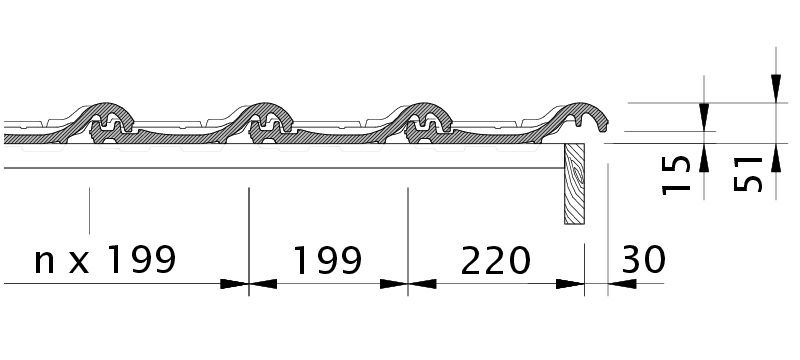

Disegno HARMONIE gronda di frontespizio destra con lamiera laterale e tegola OFR
Disegno HARMONIE gronda di frontespizio destra con lamiera laterale e tegola OFR

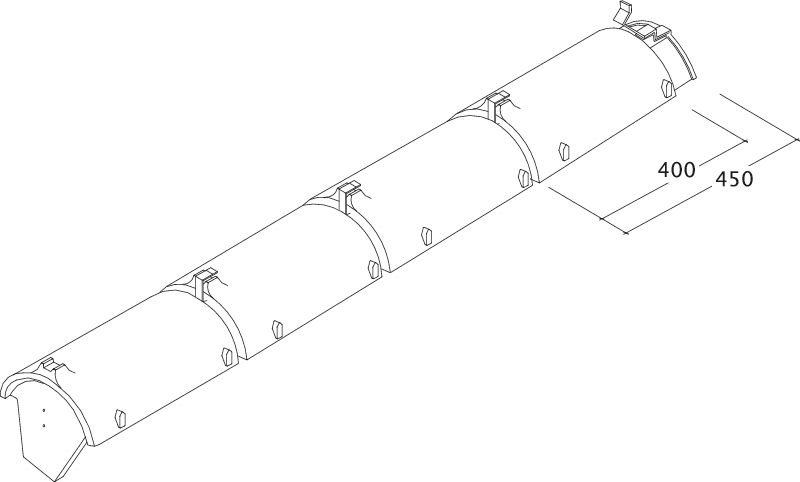

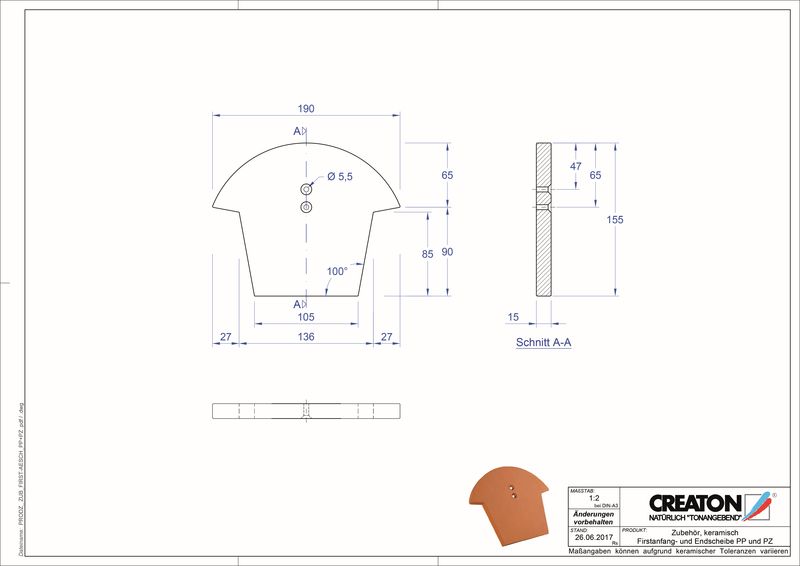

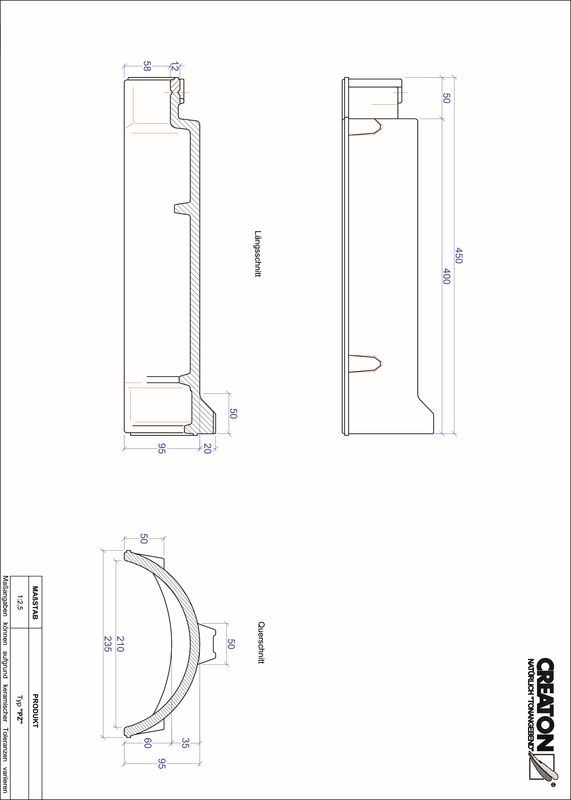

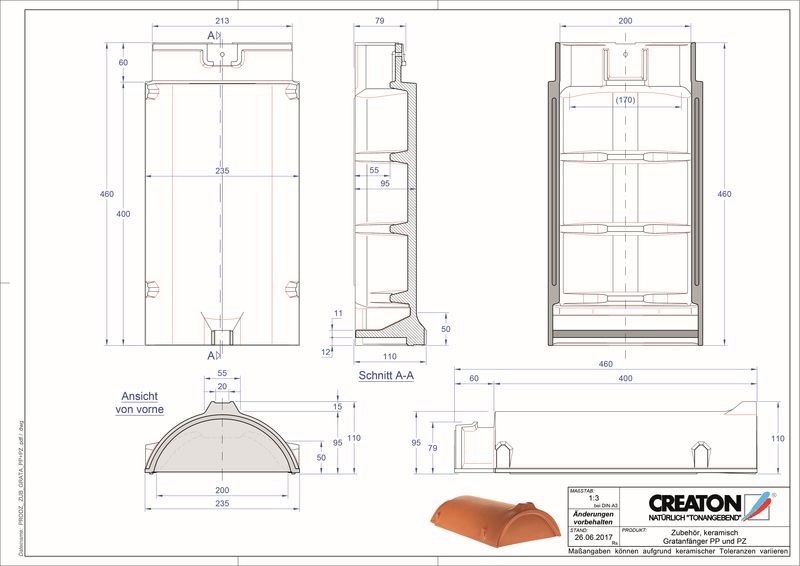

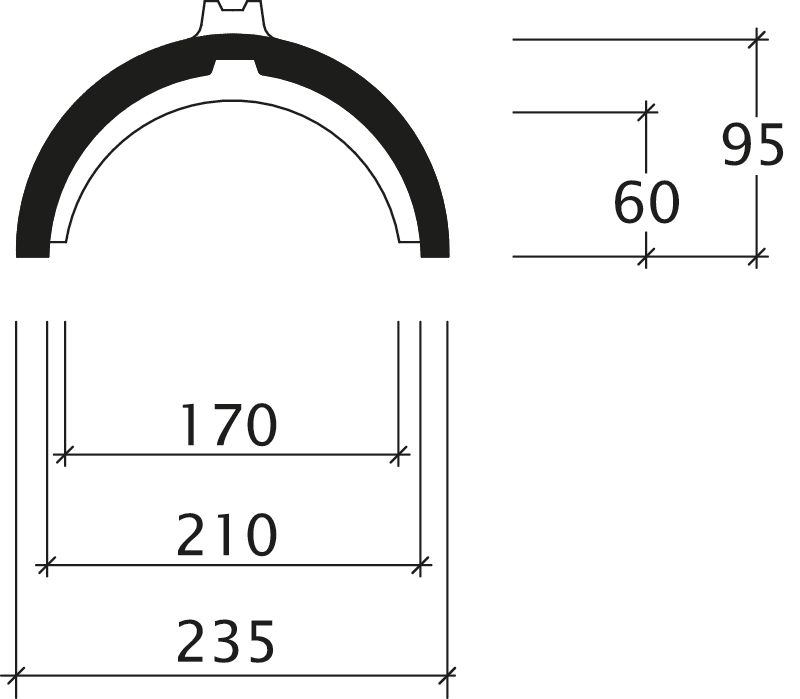

Disegno assortimento tegole di colmo e di displuvio PZ-Firstziegel
Disegno assortimento tegole di colmo e di displuvio PZ-Firstziegel
Disegno assortimento tegole di colmo e di displuvio PZ-Firstziegel-Perspektive
Disegno assortimento tegole di colmo e di displuvio PZ-Firstziegel-Perspektive

Applicazioni

Valido per l'Austria
17 °Inclinazione tetto regolare (A)
≥17 °Realizzazione di un sottotetto resistente alla pioggia secondo Önorm, prodotti CREATON possibili: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥15 °Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo Önorm, prodotti CREATON possibili: QUATTRO longlife extra
≥14 °Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo le specifiche del fabbricante CREATON, si prega di rispettare le direttive di installazione separate, prodotti CREATON possibili: QUATTRO longlife extra

Informazioni tecniche

  • Il disegno tecnico rappresentato è solo un esempio di progettazione.
  • In base alle direttive del ZVDH (associazione centrale degli artigiani che si occupano della copertura del tetto) per le tegole laterali, la distanza tra l'incastro della gronda di frontespizio e il filo esterno parete e/o filo esterno rivestimento deve essere di almeno 1 cm.
  • Per l'esecuzione di lavori al tetto valgono i regolamenti e le norme nazionali vigenti. Essi variano da Paese a Paese (ad es. regolamento ZVDH, ÖNORMEN) e devono essere rispettati durante l'esecuzione. Inoltre CREATON prepara dati specifici per l'esecuzione del sottotetto che devono essere rispettati in quanto dati del costruttore. Sono disponibili nel nostro planner del tetto o in www.creaton.de / www.creaton.at..
  • Per le inclinazioni del tetto standard di CREATON, fare riferimento alla lettera tipo.

LAF/FLA valori

Valori LAF-/FLA in mm con INCASTRO per listelli 30x50

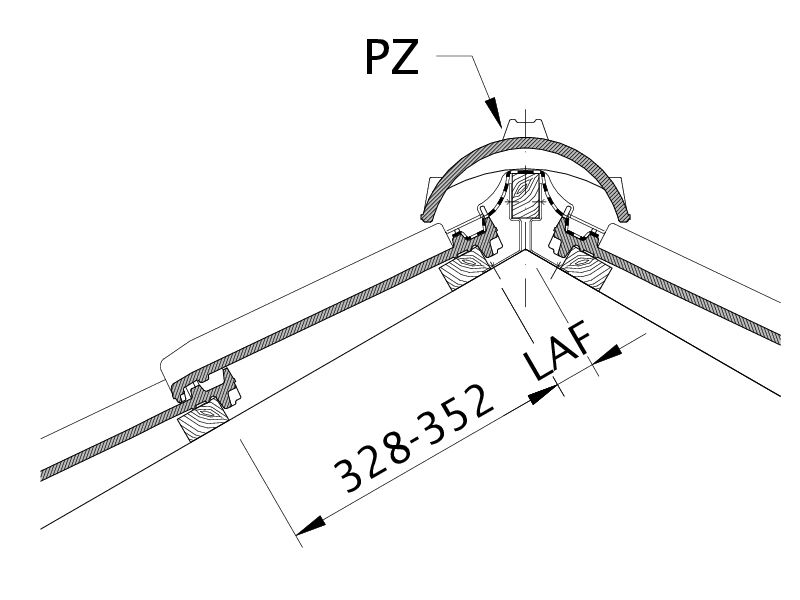

Fabbisogno tegola di colmo (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
PZ 2.5 Pezzo/lfmLAF6060555045403530302525
PZ 2.5 Pezzo/lfmFLA100100959085807070605550
Valori LAF-/FLA in mm con INCASTRO per listelli 40x60
Fabbisogno tegola di colmo (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
PZ 2.5 Pezzo/lfmLAF6060554540353020151010
PZ 2.5 Pezzo/lfmFLA11011010510095908080706560
Valori LAF-/FLA in mm con INCASTRO per listelli 50x50
Fabbisogno tegola di colmo (ca.)DN10°15°20°25°30°35°40°45°50°
PZ 2.5 Pezzo/lfmLAF55555040352520105
PZ 2.5 Pezzo/lfmFLA120120115110105105959590

Riferimenti

Assortimento accessori

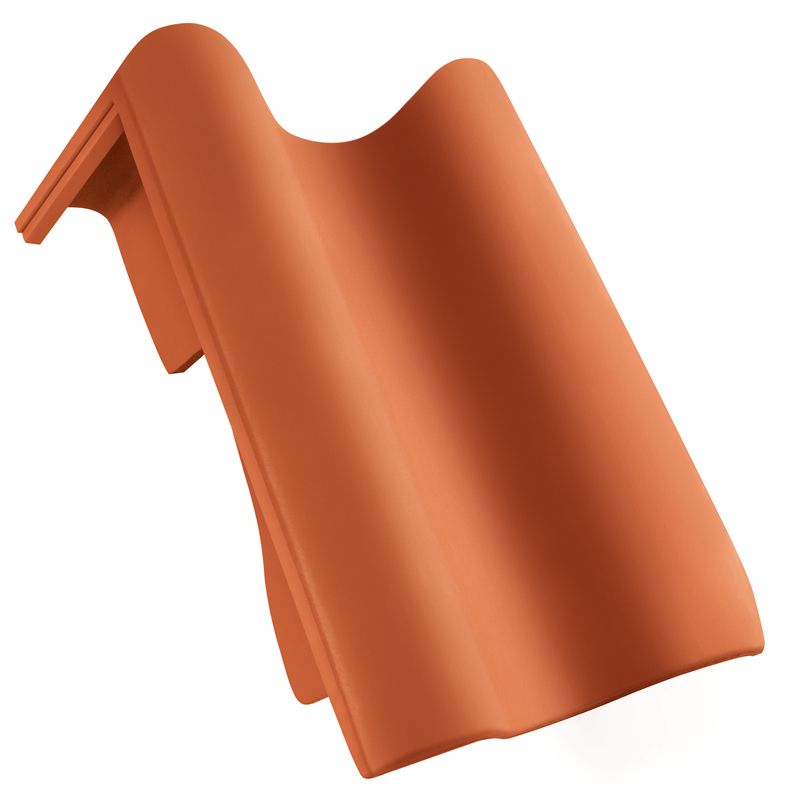

HAR Mezza tegola

HAR Mezza tegola

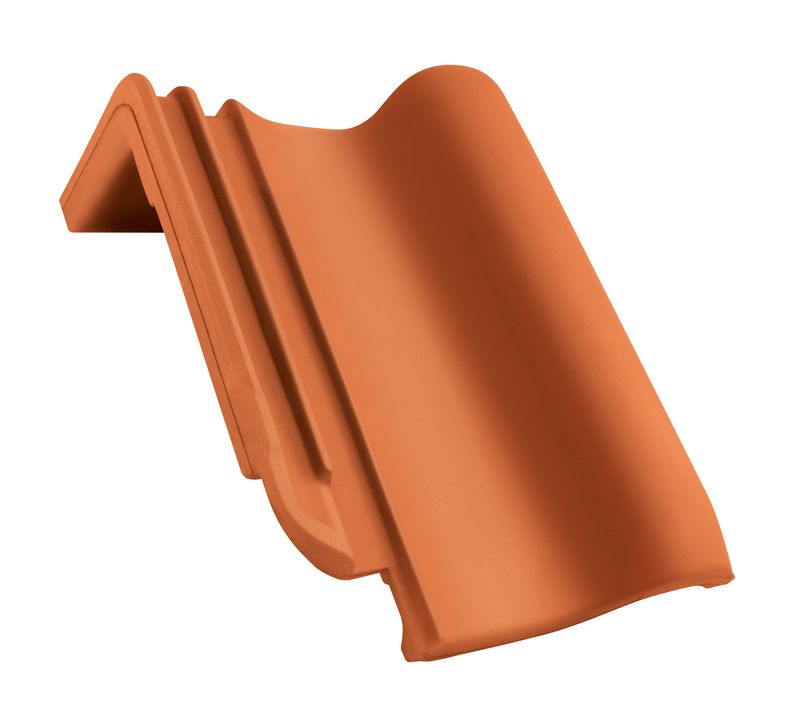

HAR Tegola laterale destra

HAR Tegola laterale destra

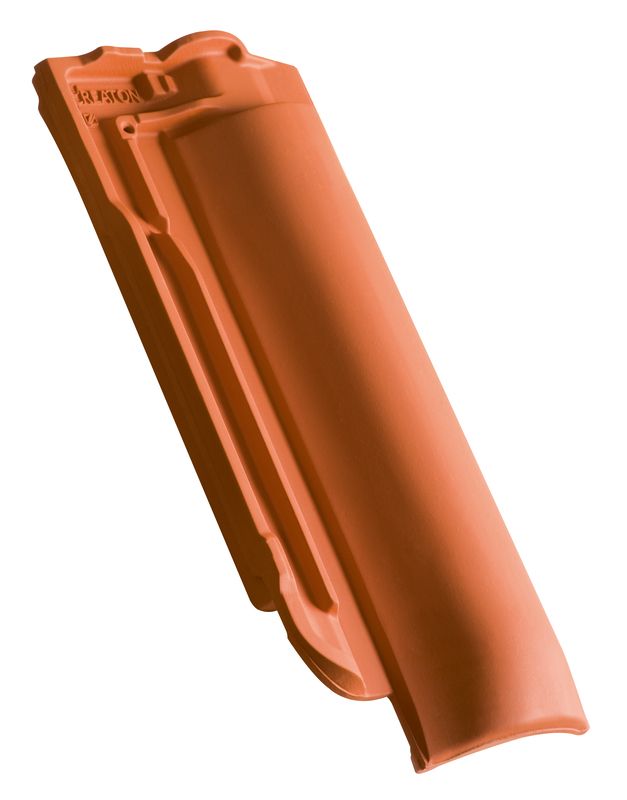

HAR Tegola laterale sinistra

HAR Tegola laterale sinistra

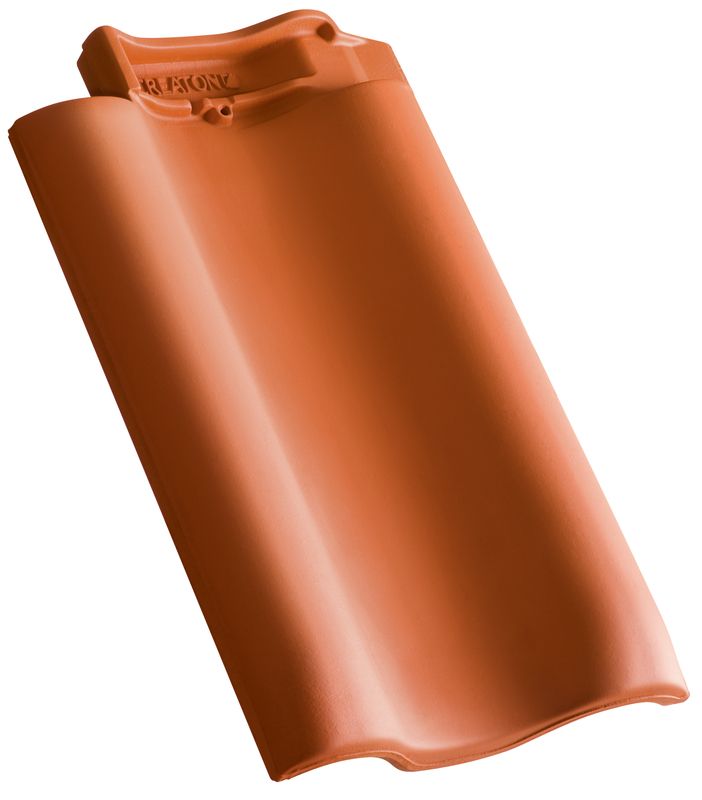

HAR Tegola a doppia onda

HAR Tegola a doppia onda

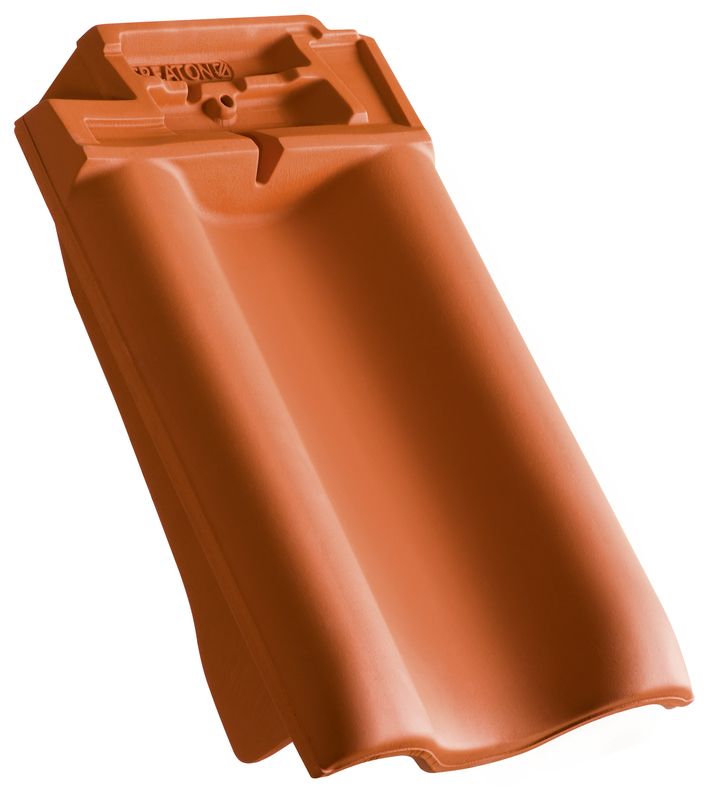

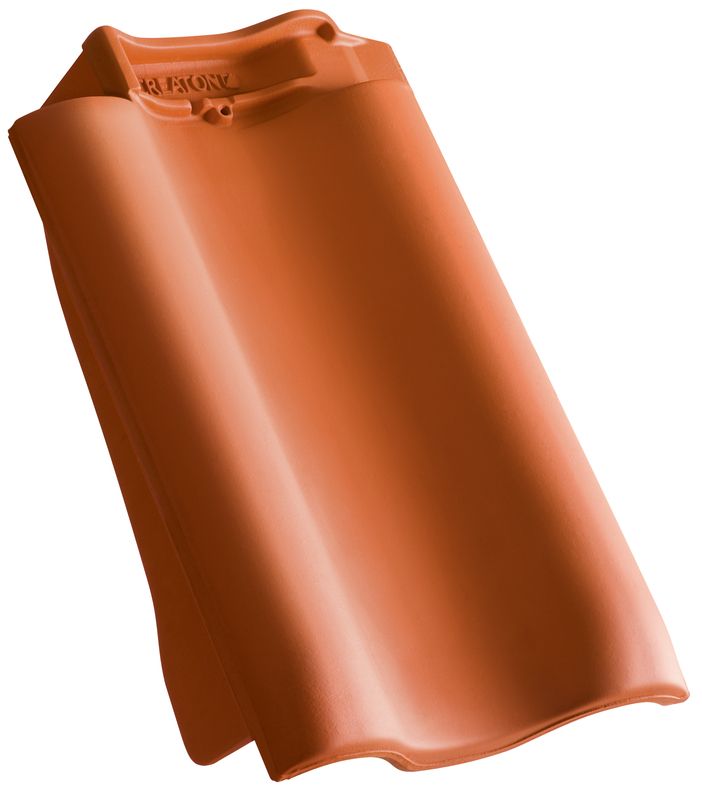

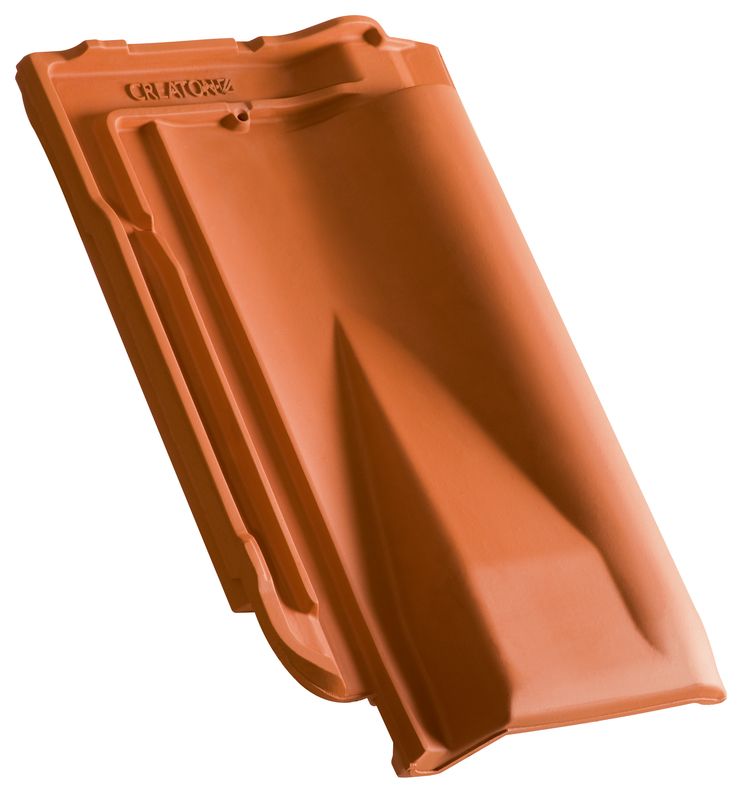

HAR Tegola aeratore

HAR Tegola aeratore

HAR Tegola raccordo colmo-aeratore

HAR Tegola raccordo colmo-aeratore

HAR Raccordo colmo-aeratore mezza tegola

HAR Raccordo colmo-aeratore mezza tegola

HAR Tegola raccordo colmo-aeratore-tegola laterale a destra

HAR Tegola raccordo colmo-aeratore-tegola laterale a destra

HAR Tegola raccordo colmo-aeratore-tegola laterale a sinistra

HAR Tegola raccordo colmo-aeratore-tegola laterale a sinistra

HAR Tegola raccordo colmo-aeratore-doppia onda

HAR Tegola raccordo colmo-aeratore-doppia onda

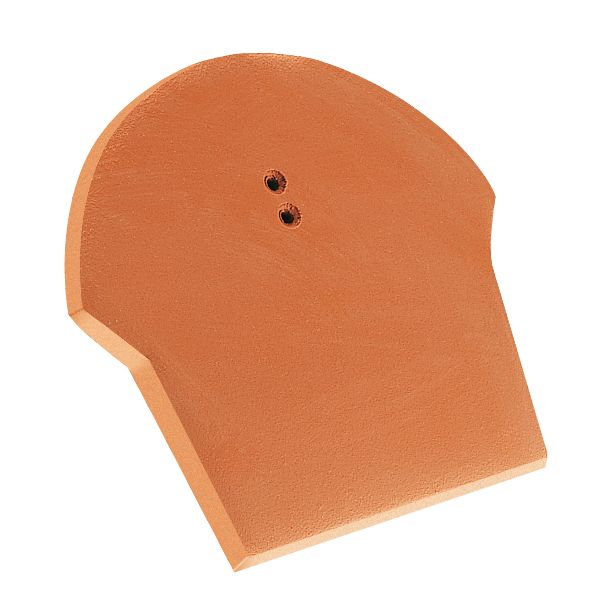

HAR Tegola di testata stampata

HAR Tegola di testata stampata

HAR Tegola laterale di testata stampata standard a destra

HAR Tegola laterale di testata stampata standard a destra

HAR Tegola laterale di testata stampata standard a sinistra

HAR Tegola laterale di testata stampata standard a sinistra

HAR Tegola di testata guarnita dimensione particolare

HAR Tegola di testata guarnita dimensione particolare

HAR Tegola laterale di testata guarnita dimensione particolare a destra

HAR Tegola laterale di testata guarnita dimensione particolare a destra

HAR Tegola laterale di testata guarnita dimensione particolare a sinistra

HAR Tegola laterale di testata guarnita dimensione particolare a sinistra

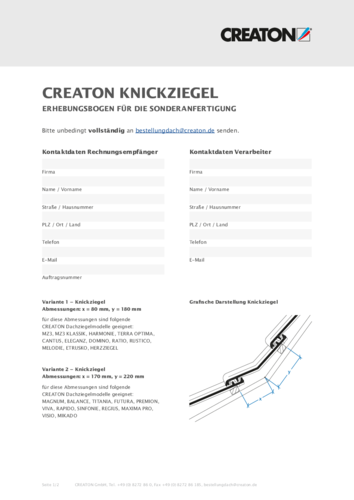

HAR Tegola di mansarda/di spigolo guarnita dimensione particolare

HAR Tegola di mansarda/di spigolo guarnita dimensione particolare

HAR Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a destra

HAR Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a destra

HAR Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a sinistra

HAR Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a sinistra

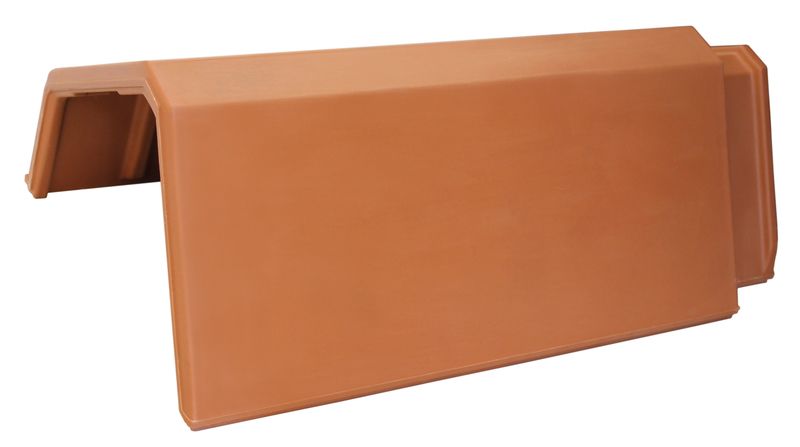

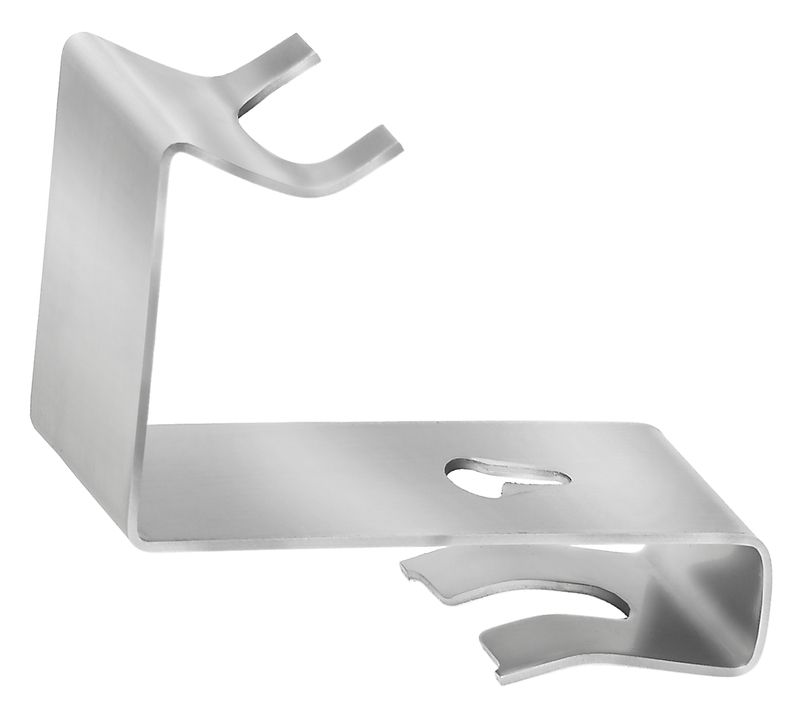

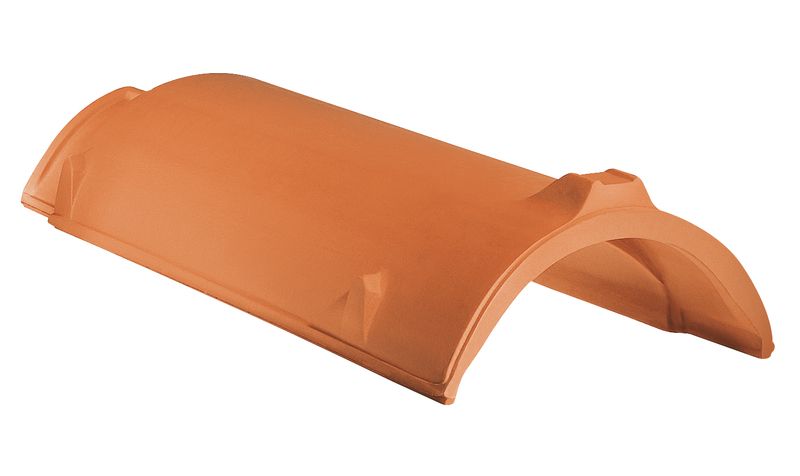

WER Tegola di colmo PZ

WER Tegola di colmo PZ

WER Tegola di colmo PZ

WER Tegola di colmo PZ

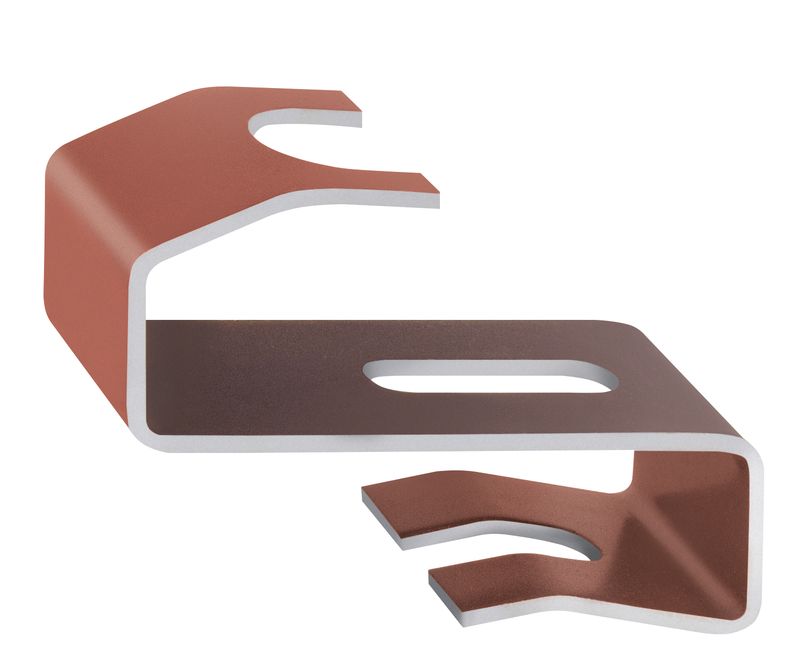

Grappa di colmo alluminio tegola di testata universale

Grappa di colmo alluminio tegola di testata universale

Assortimento per aerazioni tetto ed ingressi nel tetto

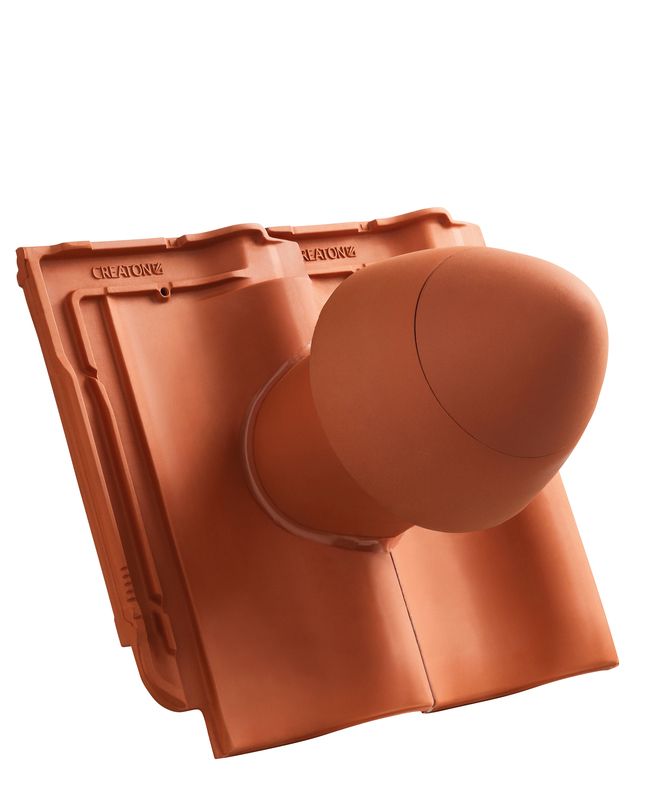

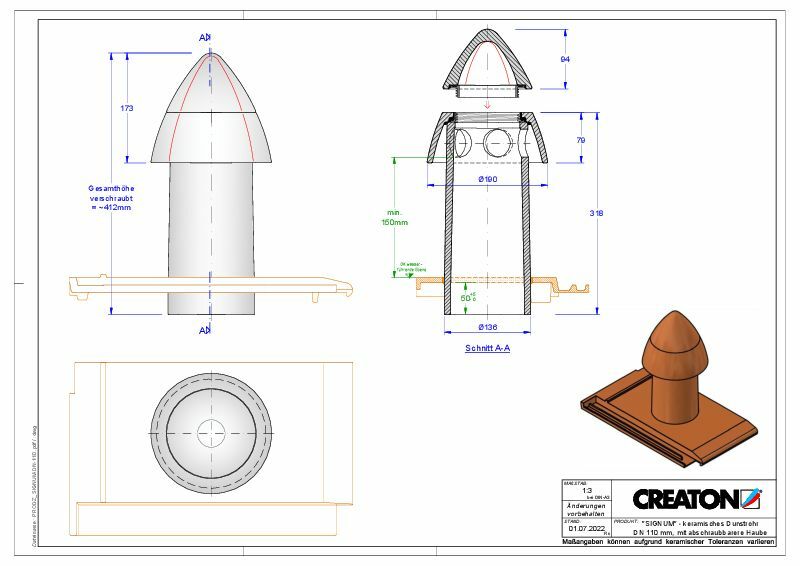

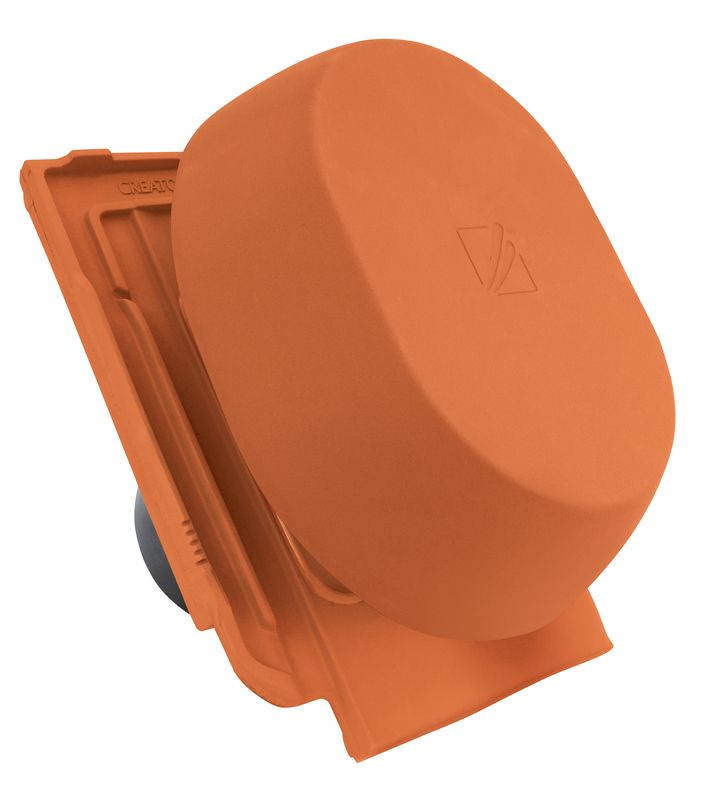

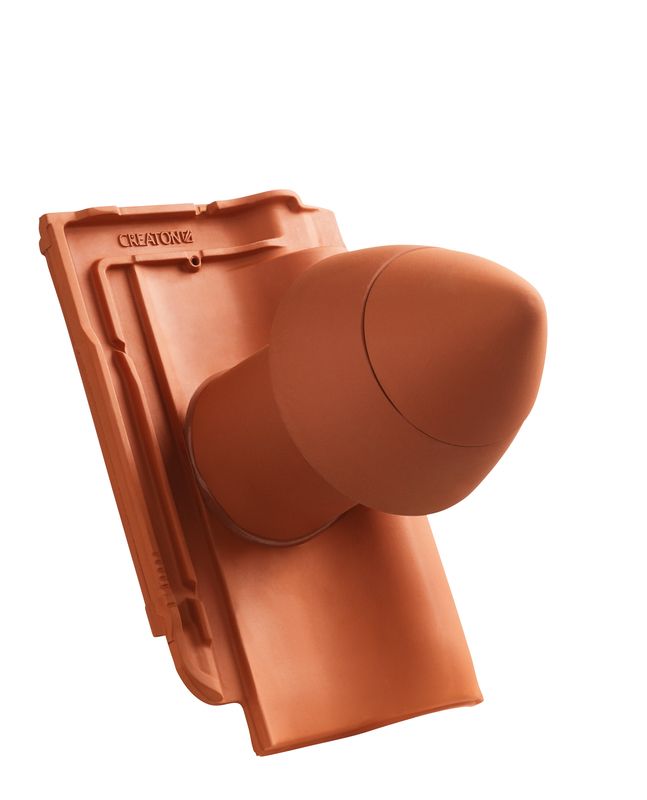

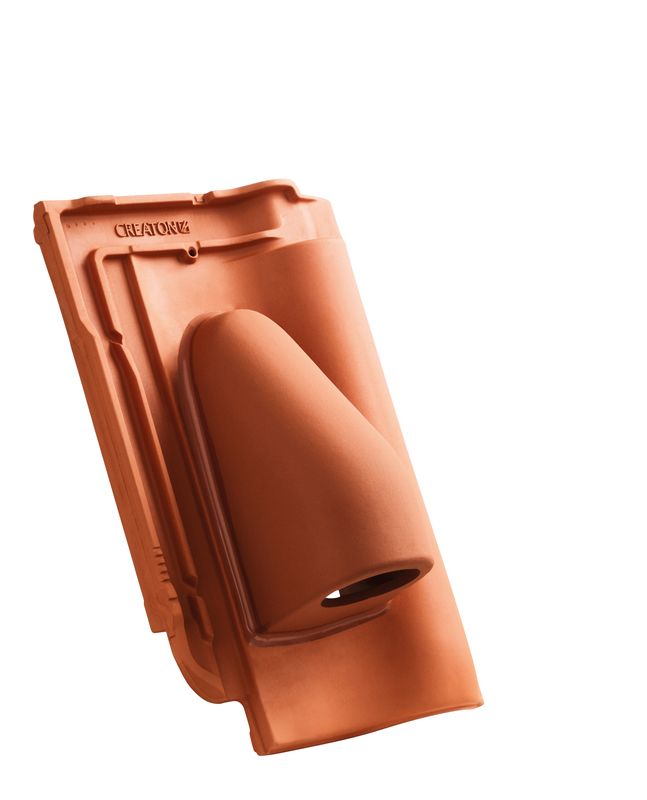

HAR SIGNUM Tubo di sfiato in ceramica DN 110 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

HAR SIGNUM Tubo di sfiato in ceramica DN 110 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

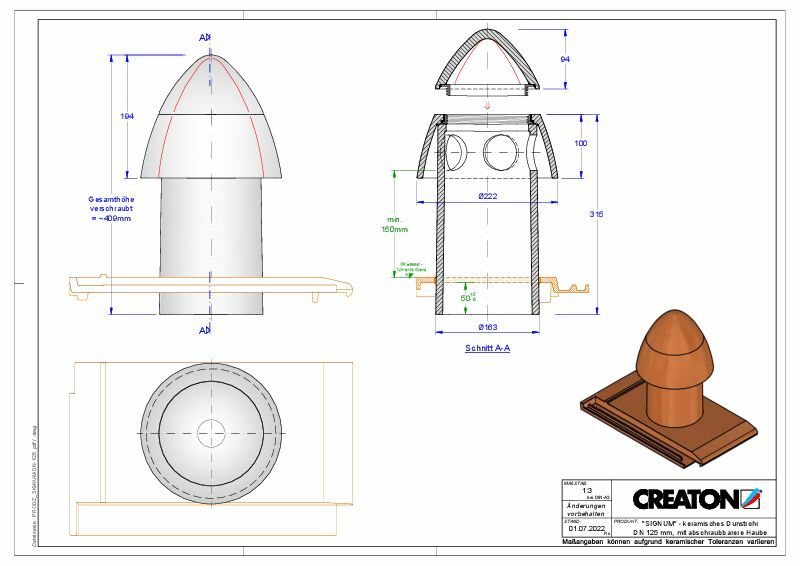

HAR SIGNUM Tubo di sfiato in ceramica DN 125 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

HAR SIGNUM Tubo di sfiato in ceramica DN 125 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

HAR SIGNUM Scarico della condensa in ceramica DN 160 mm, incl. adattatore di collegamento sottotetto

HAR SIGNUM Scarico della condensa in ceramica DN 160 mm, incl. adattatore di collegamento sottotetto

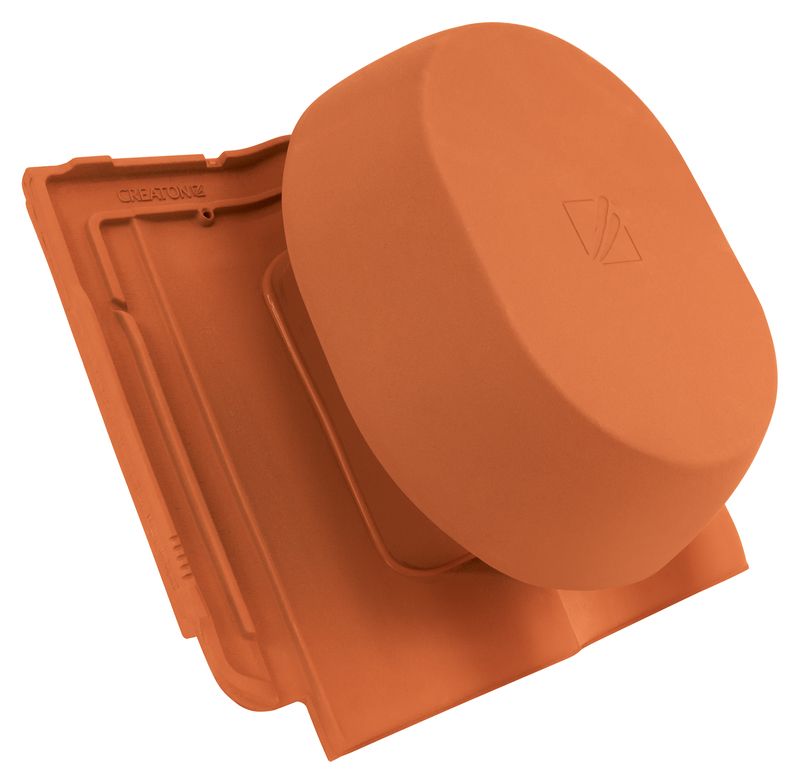

HAR SIGNUM scarico della condensa in ceramica DN 200 mm, incl. adattatore collegamento sottotetto

HAR SIGNUM scarico della condensa in ceramica DN 200 mm, incl. adattatore collegamento sottotetto

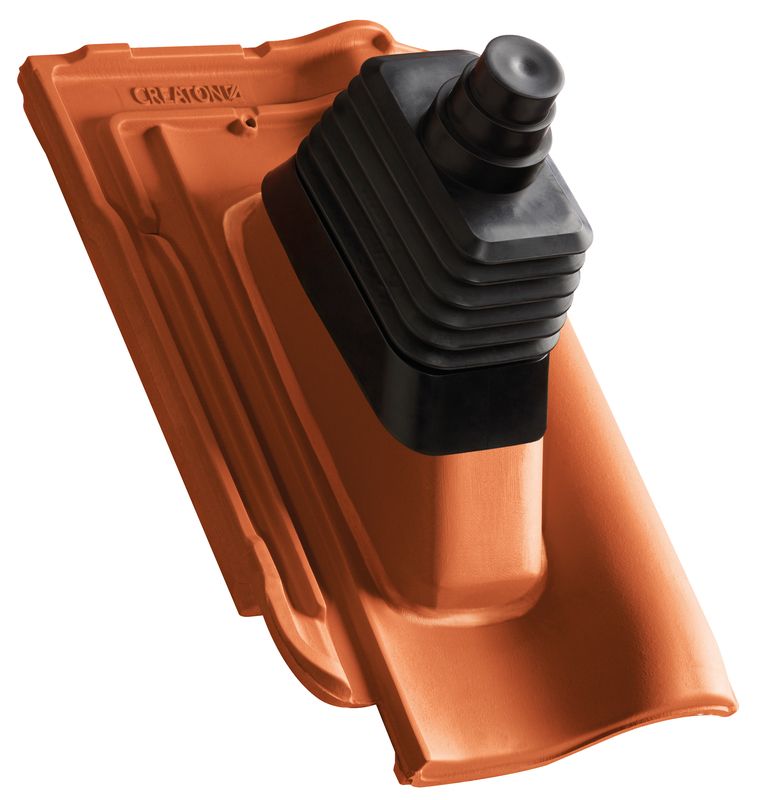

HAR Uscita antenna

HAR Uscita antenna

HAR Tegola uscita tubo solare

HAR Tegola uscita tubo solare

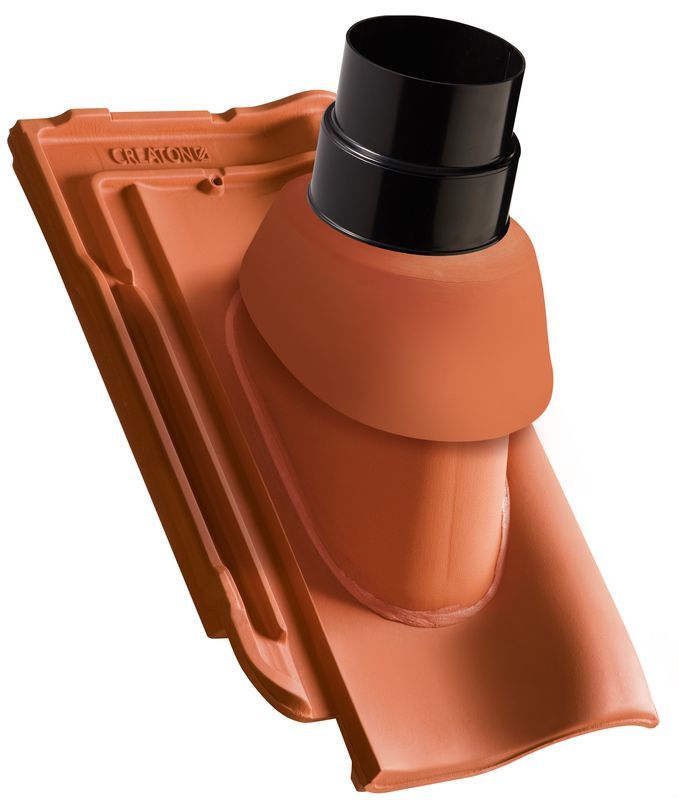

HAR Uscita termica in ceramica DN 110/125

HAR Uscita termica in ceramica DN 110/125

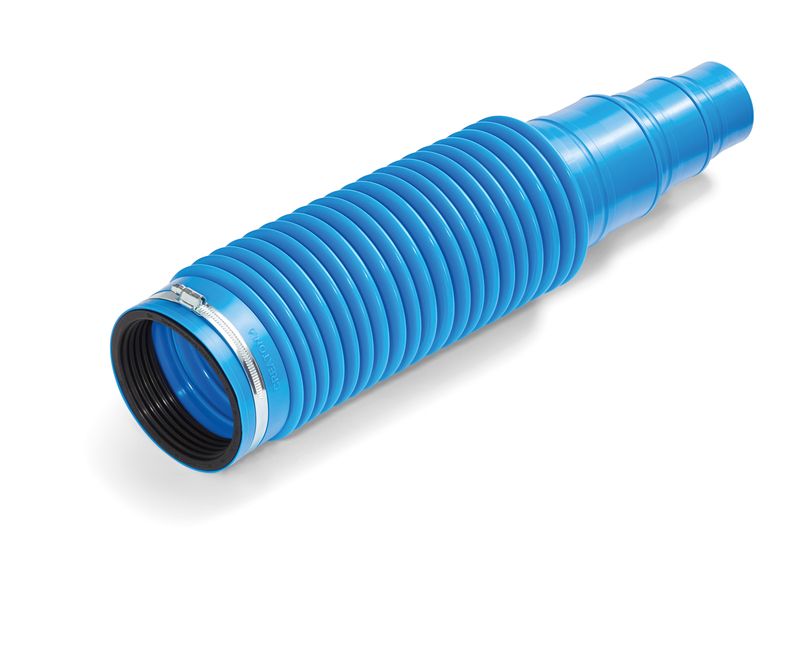

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 150/160

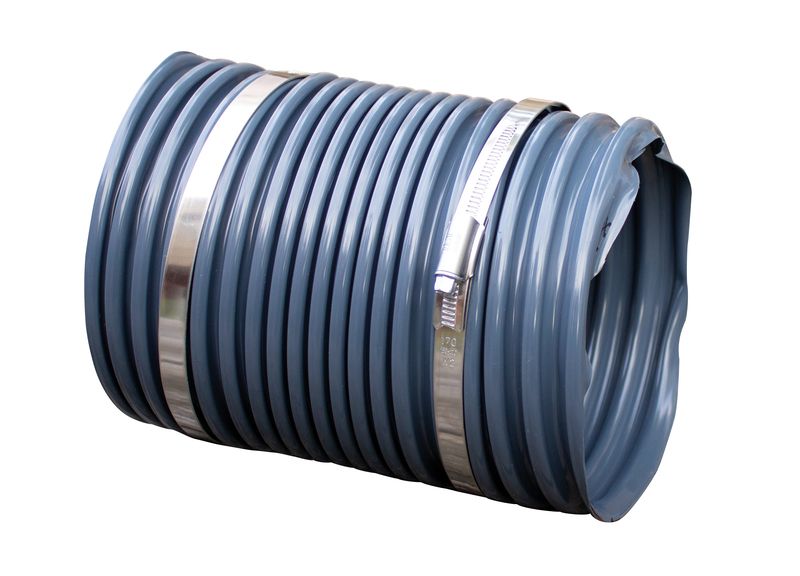

Tubo flessibile universale DN 200

Tubo flessibile universale DN 200

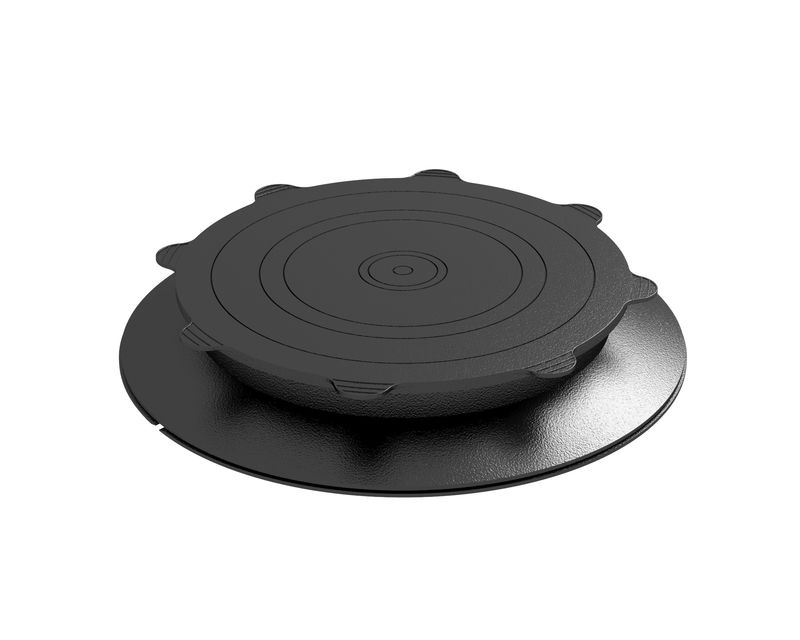

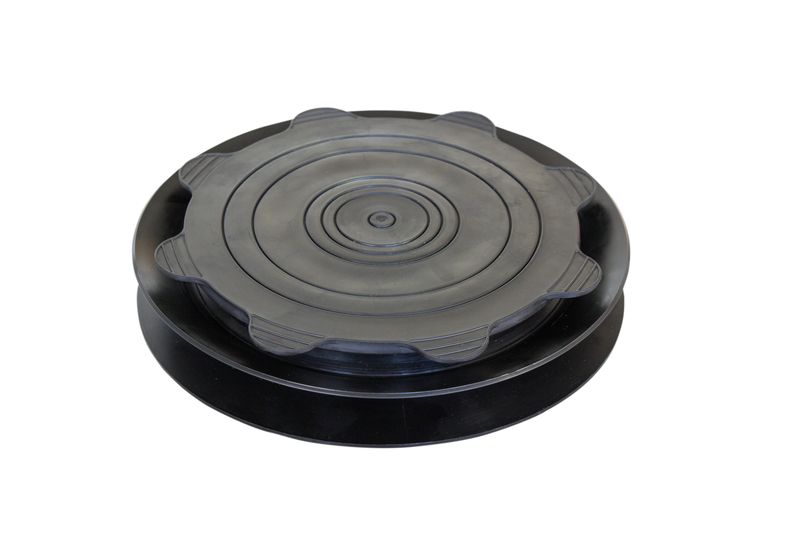

Adattatore collegamento sottotetto universale NW 13,5

Adattatore collegamento sottotetto universale NW 13,5

Adattatore collegamento sottotetto universale diam. nominale 20

Adattatore collegamento sottotetto universale diam. nominale 20

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 150/160

Assortimento per protezione antineve, accesso al tetto e montaggio elementi solari in metallo

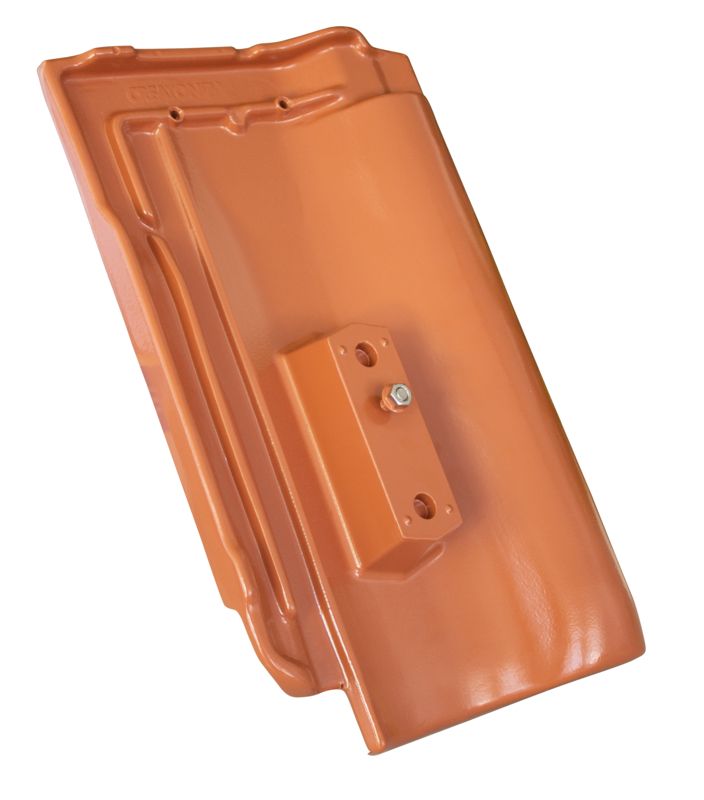

HAR Elemento di base in alluminio

HAR Elemento di base in alluminio

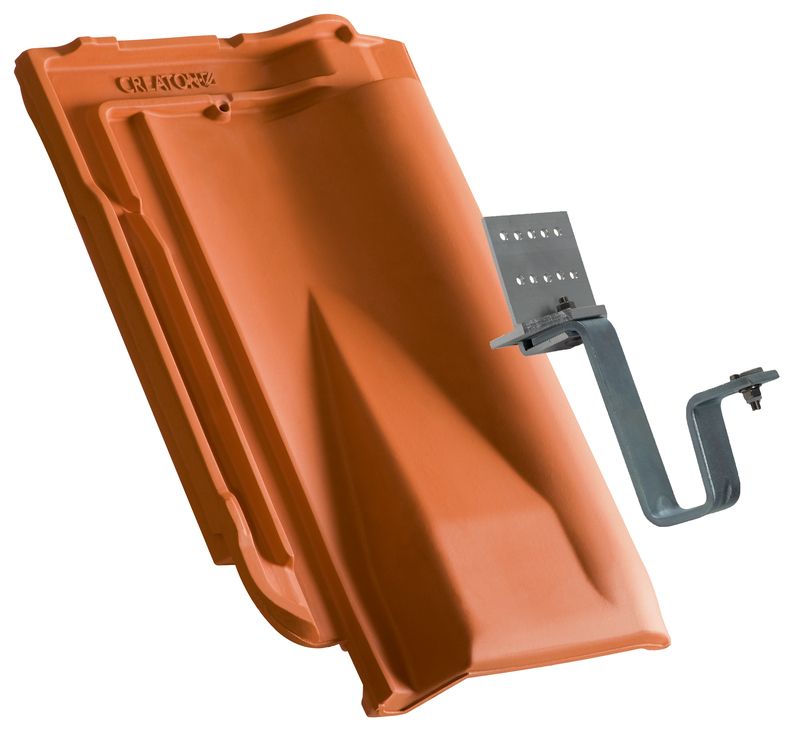

Supporto per elemento solare GRUEL standard (argilla)

Supporto per elemento solare GRUEL standard (argilla)

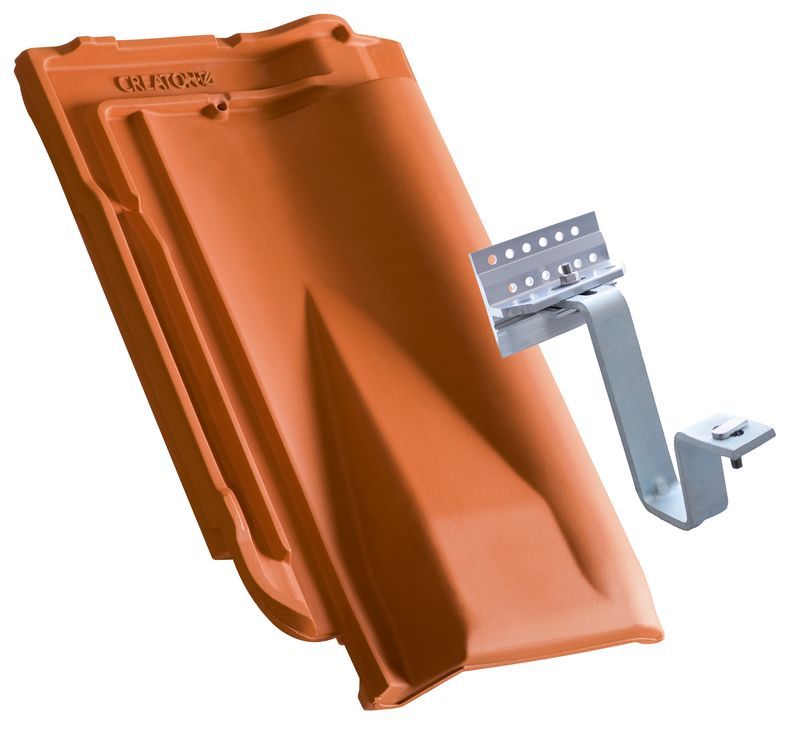

HAR Fissaggio per sistema solare per montaggio su assi

HAR Fissaggio per sistema solare per montaggio su assi

HAR Fissaggio per sistema solare per montaggio su piloni

HAR Fissaggio per sistema solare per montaggio su piloni

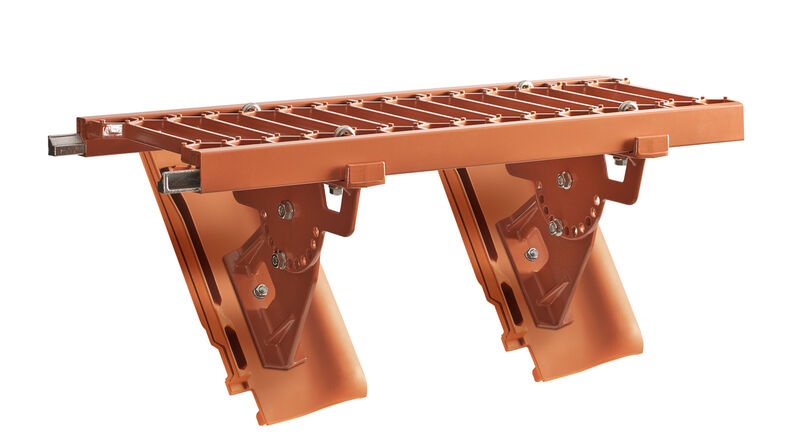

Singolo gradino

Singolo gradino

Griglia corta

Griglia corta

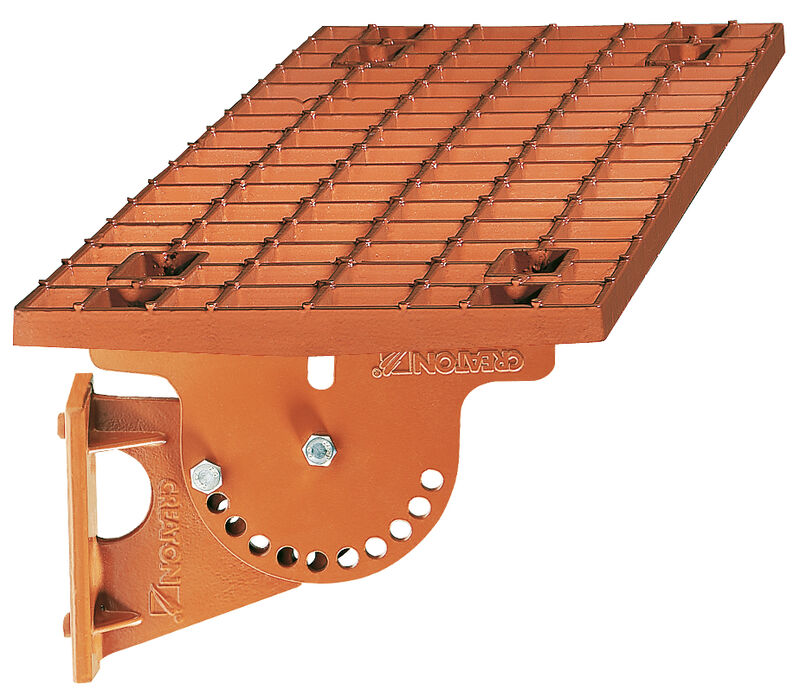

Griglia lunga

Griglia lunga

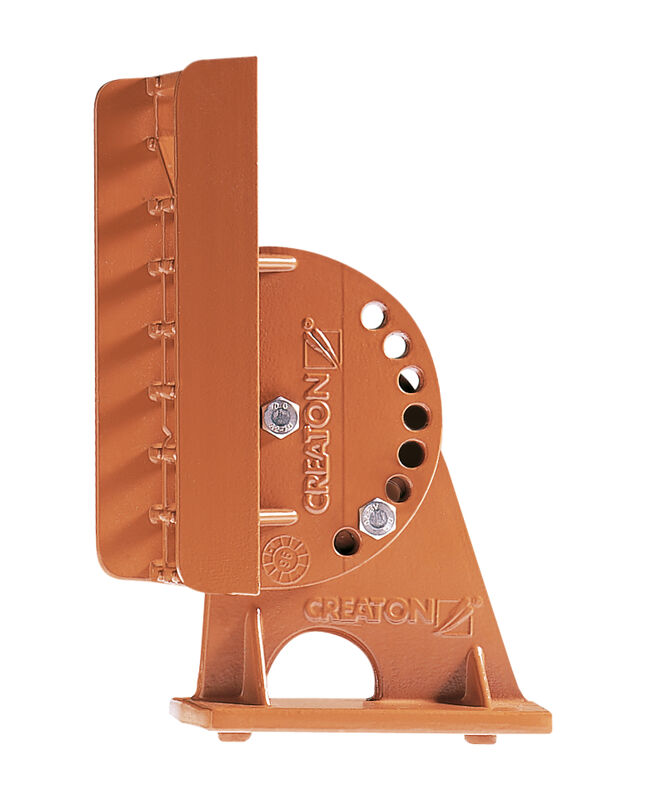

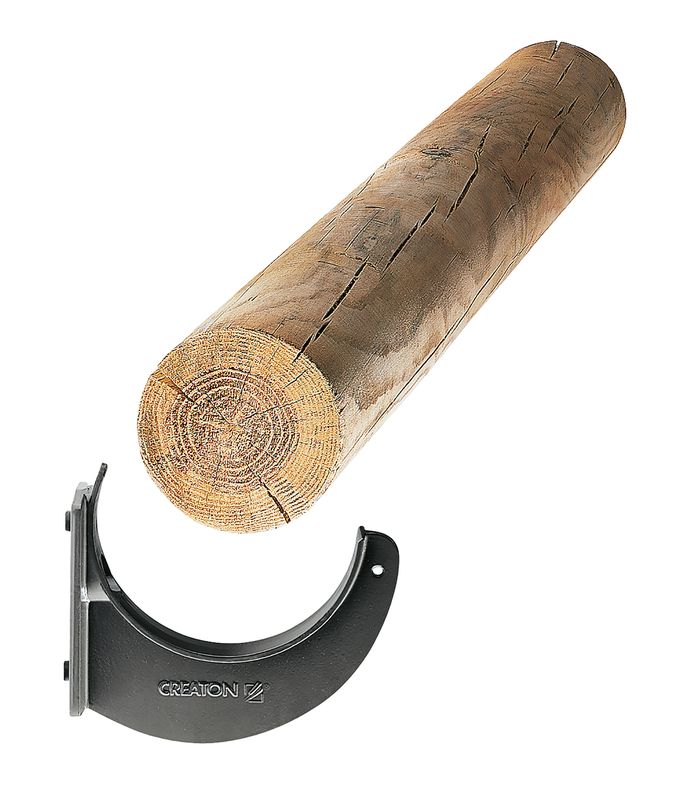

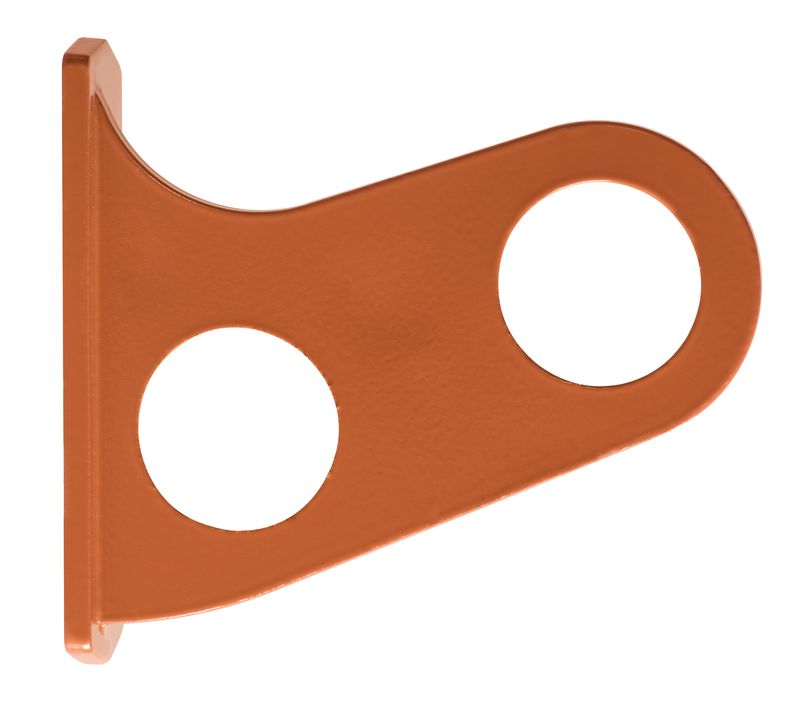

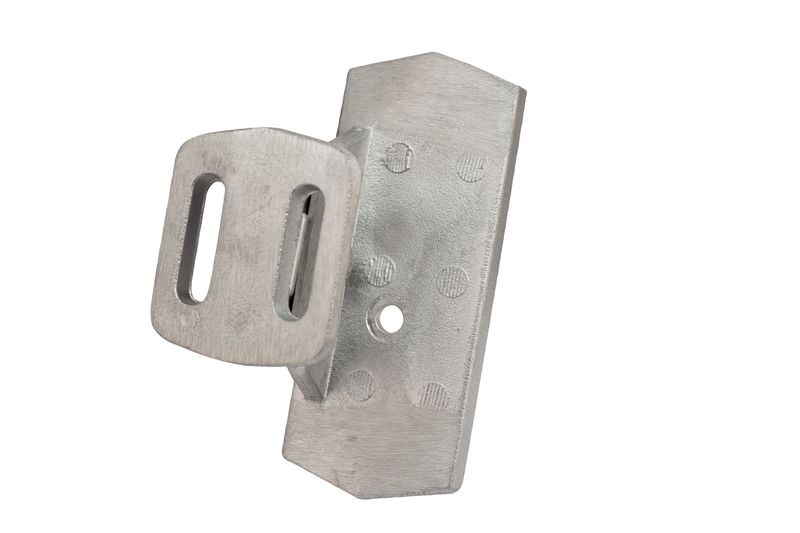

Supporto legno tondo

Supporto legno tondo

Supporto per tubo fermaneve

Supporto per tubo fermaneve

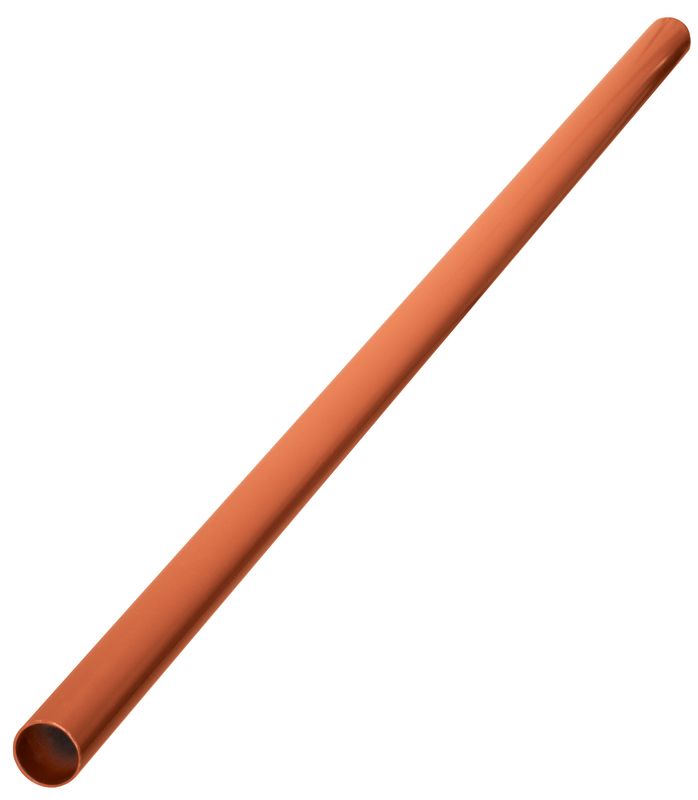

Tubo fermaneve Ø 40 mm, lunghezza 3 m

Tubo fermaneve Ø 40 mm, lunghezza 3 m

Coperchio terminale tubo fermaneve universale

Coperchio terminale tubo fermaneve universale

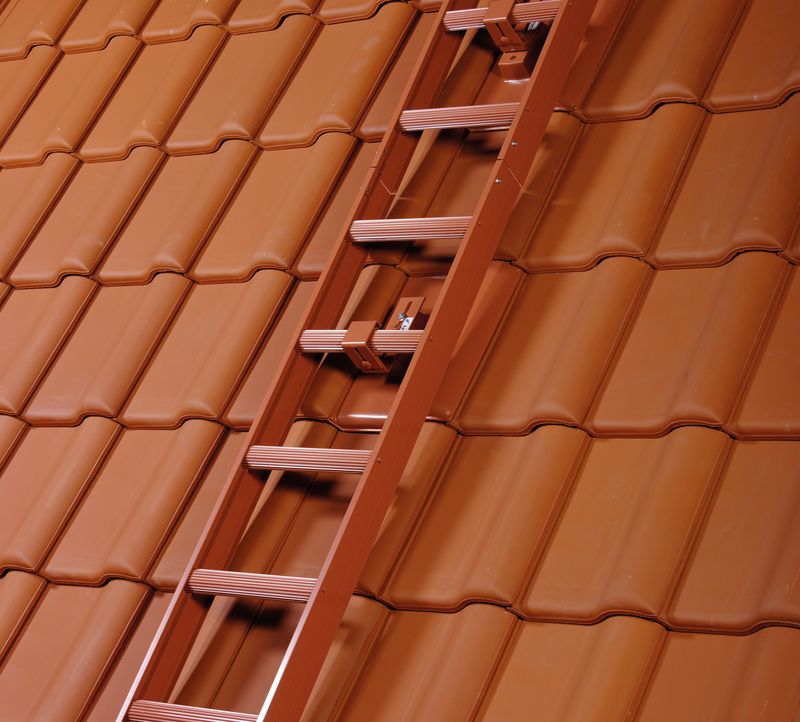

Scala tetto

Scala tetto

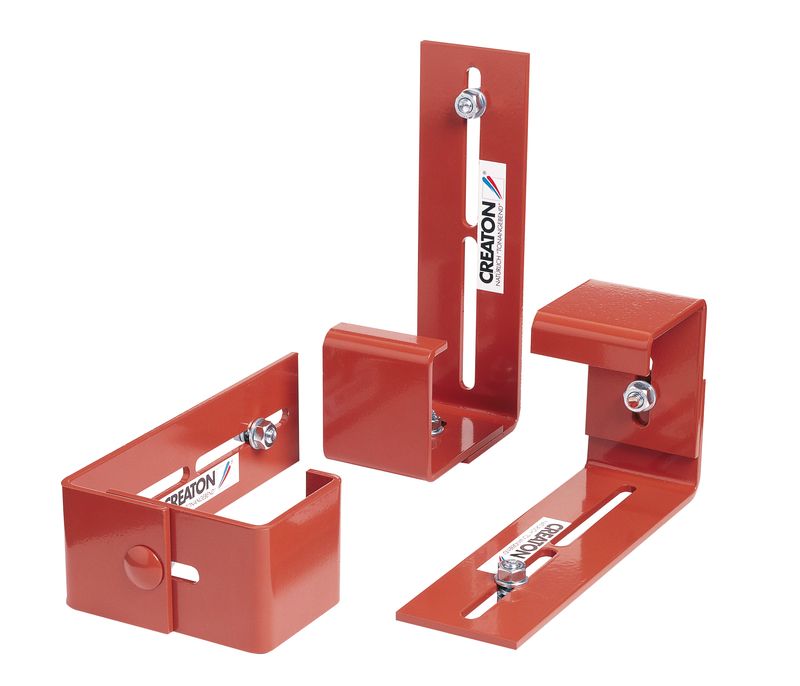

Supporto scala tetto

Supporto scala tetto

Supporto legno tondo

Supporto legno tondo

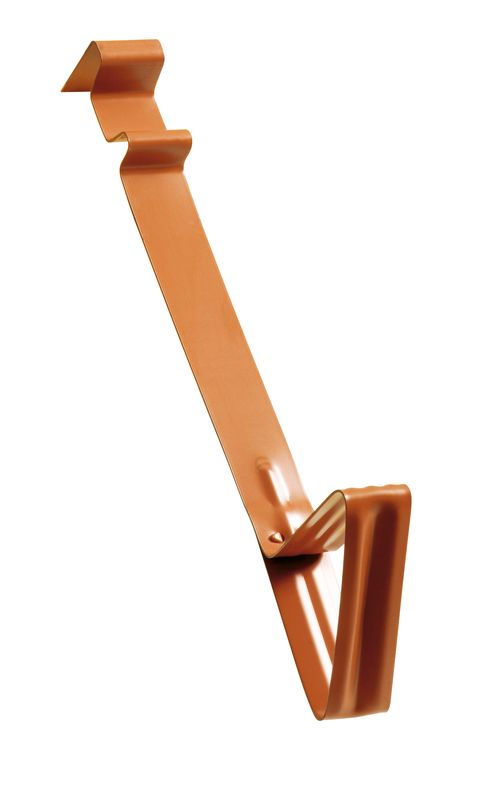

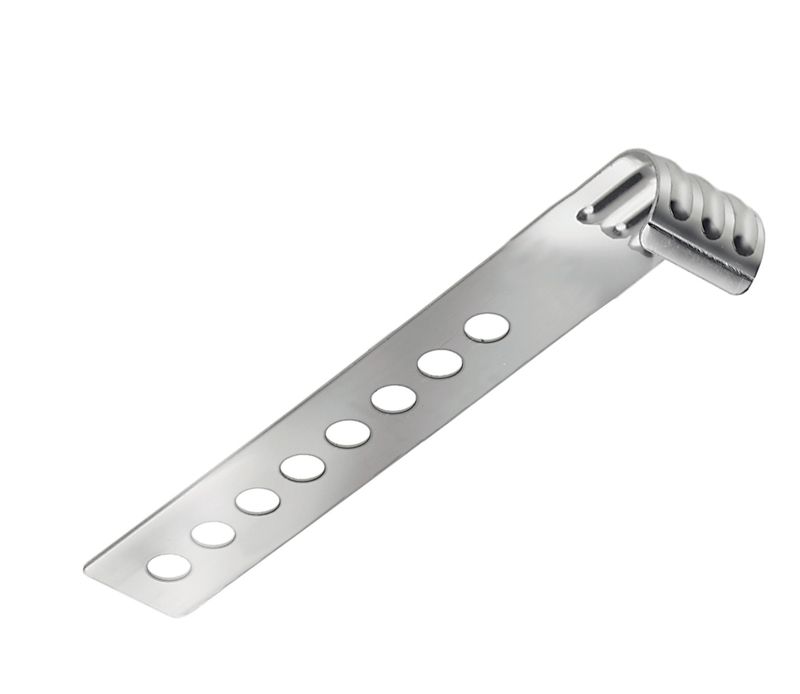

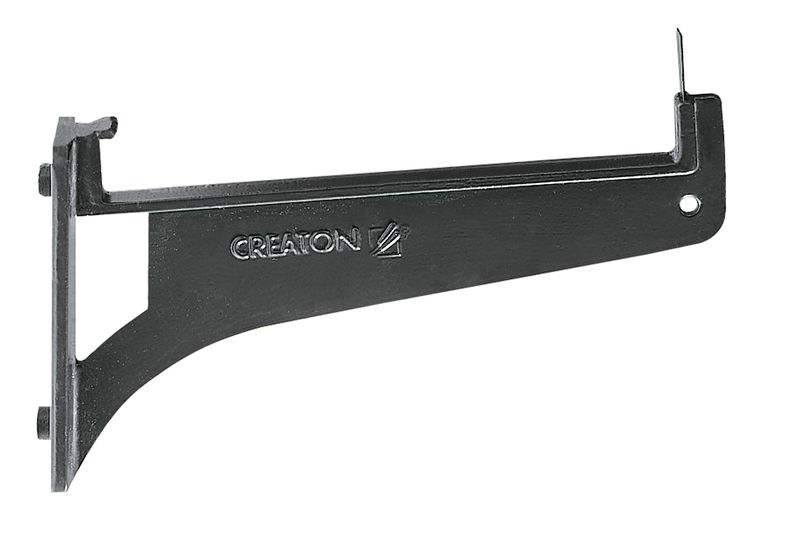

MAG Gancio fermaneve

MAG Gancio fermaneve

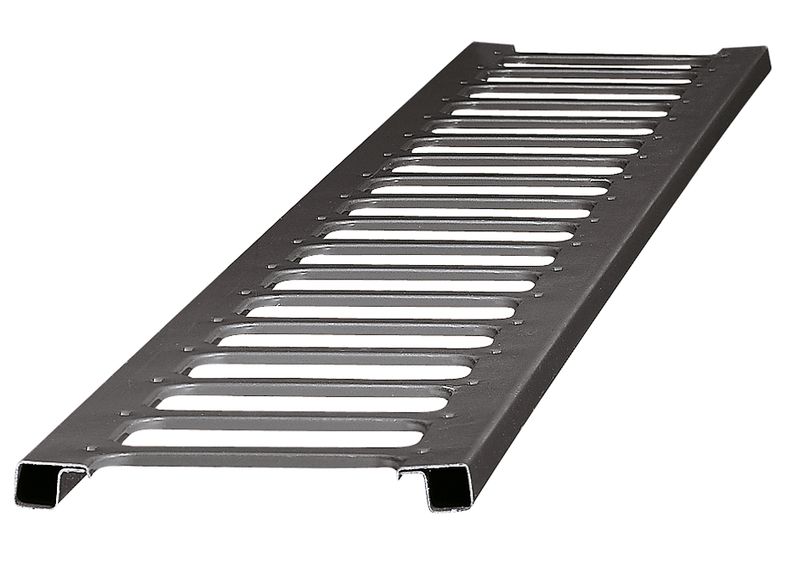

Griglia gradino alluminio 150 x 25 cm

Griglia gradino alluminio 150 x 25 cm

Griglia fermaneve piena 1,50 m

Griglia fermaneve piena 1,50 m

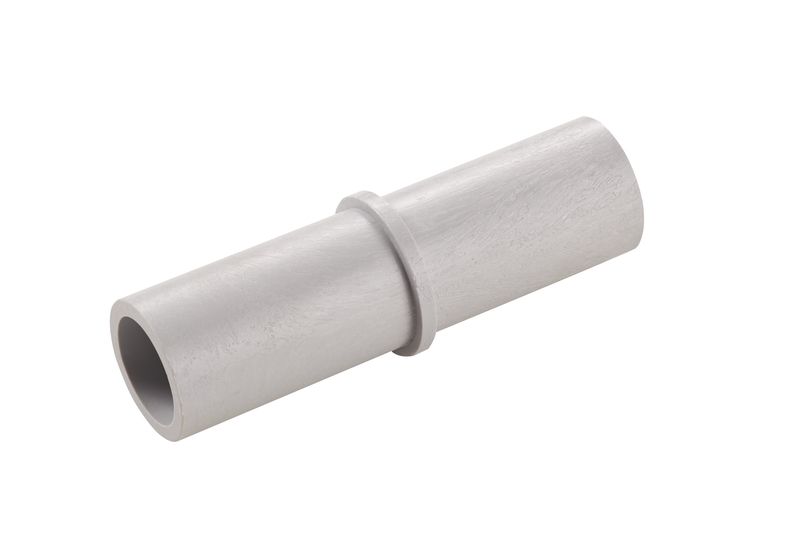

Manicotto di collegamento per tubo fermaneve Ø 40 mm

Manicotto di collegamento per tubo fermaneve Ø 40 mm

Assortimento per dettagli tetto e fissaggio antivento

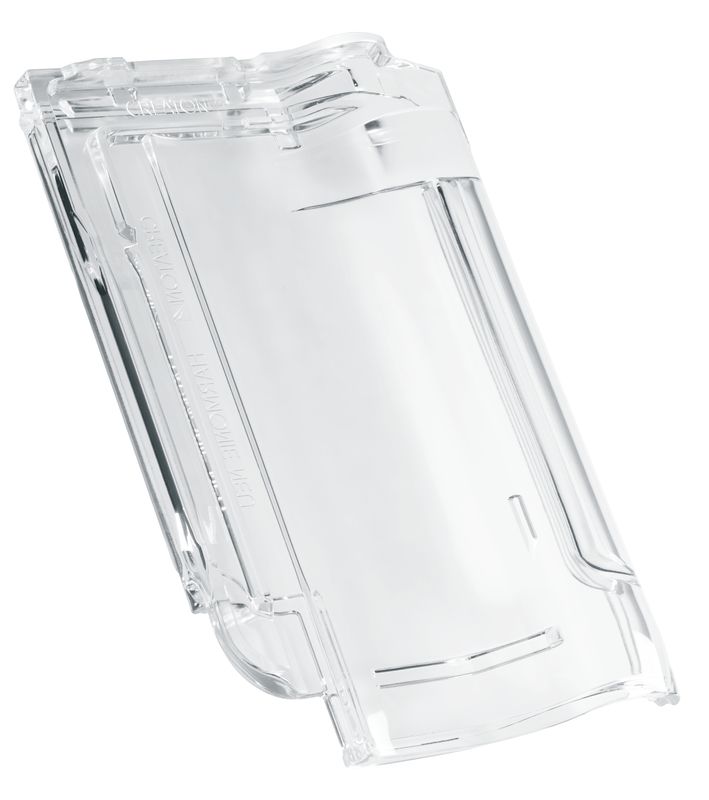

HAR Tegola in vetro (acrilica)

HAR Tegola in vetro (acrilica)

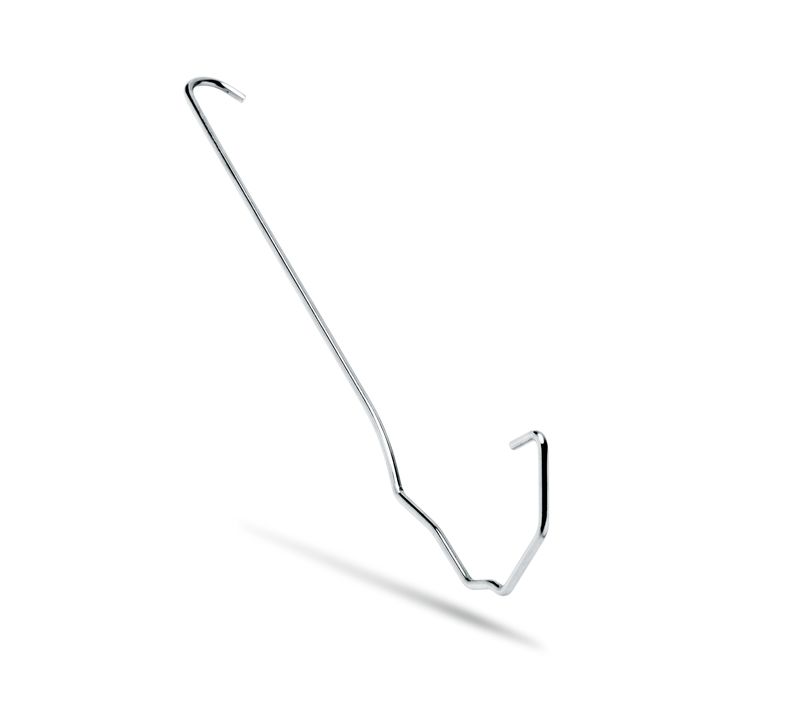

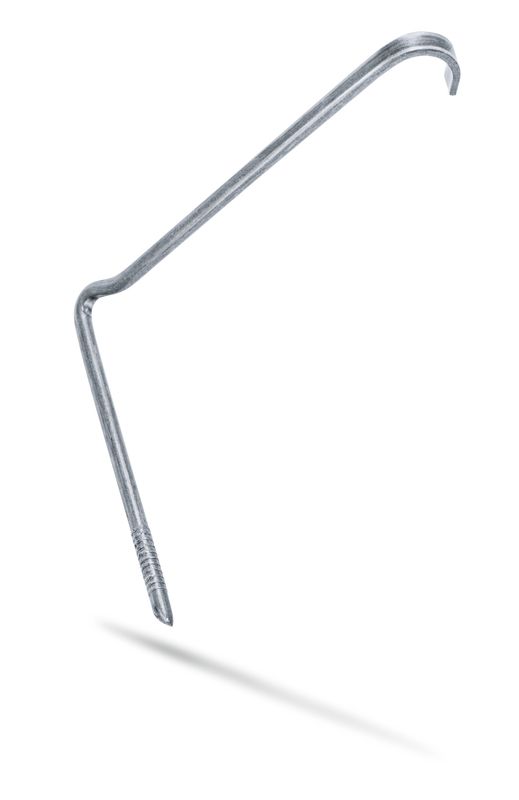

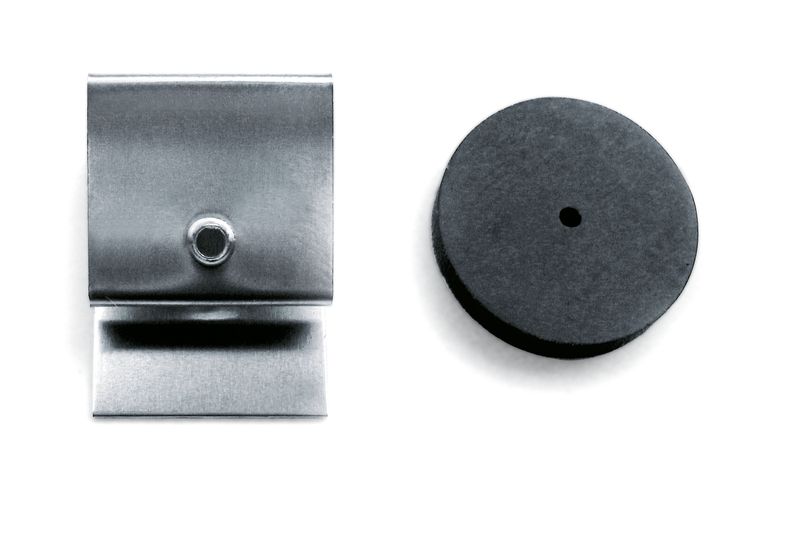

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 30/50 (HAR, HER, ELE, CAN)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 30/50 (HAR, HER, ELE, CAN)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/50 (HER, MZ3, ELE, RAP, MEL)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/50 (HER, MZ3, ELE, RAP, MEL)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/50 (OPT, DOM, HAR, RUS, GAL, CAN, VIS)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/50 (OPT, DOM, HAR, RUS, GAL, CAN, VIS)

Graffa antitempesta zinco-alluminio grappa di fissaggio, listello universale (MZ3, HAR, OPT)

Graffa antitempesta zinco-alluminio grappa di fissaggio, listello universale (MZ3, HAR, OPT)

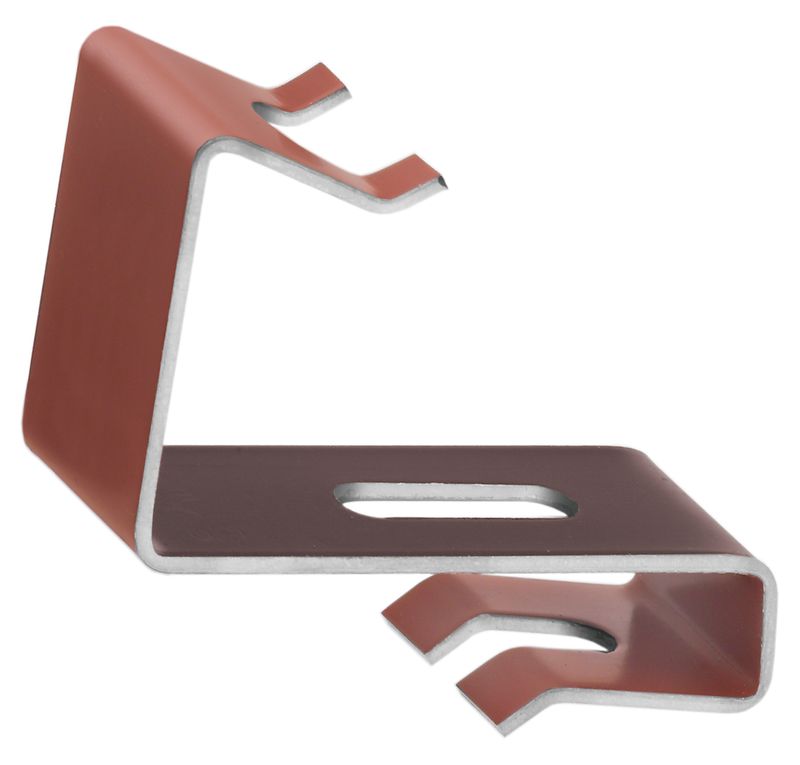

Grappa di colmo in alluminio PDZ (Grappa di fissaggio di testata universale)

Grappa di colmo in alluminio PDZ (Grappa di fissaggio di testata universale)

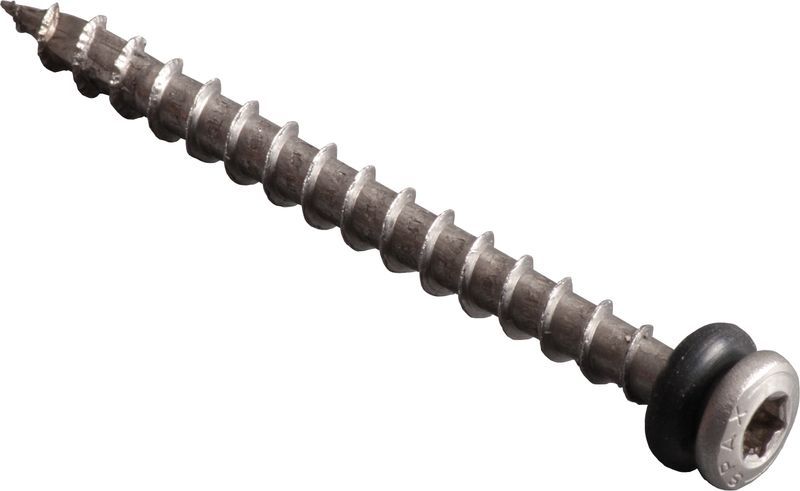

Vite in acciaio inox con tenuta lunghezza da 50

Vite in acciaio inox con tenuta lunghezza da 50

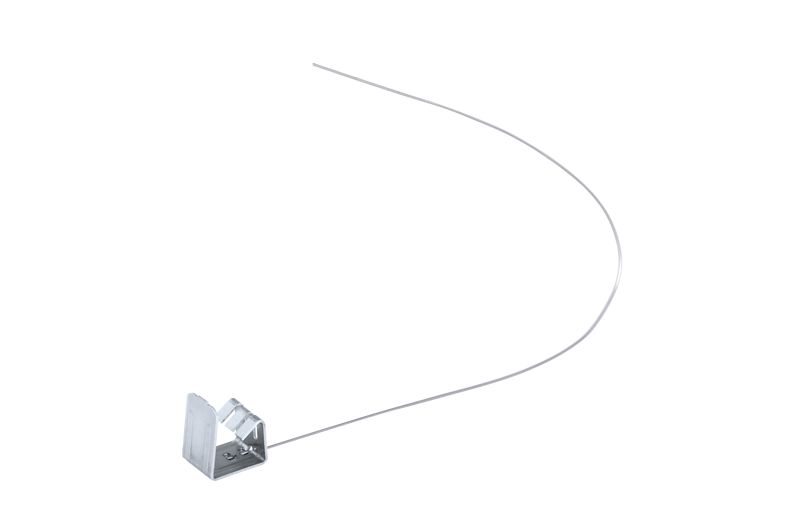

Grappa di displuvio e di conversa 13-17 mm

Grappa di displuvio e di conversa 13-17 mm

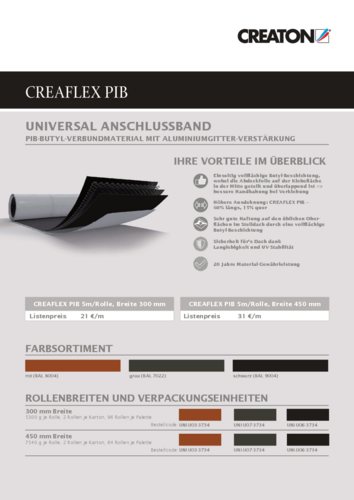

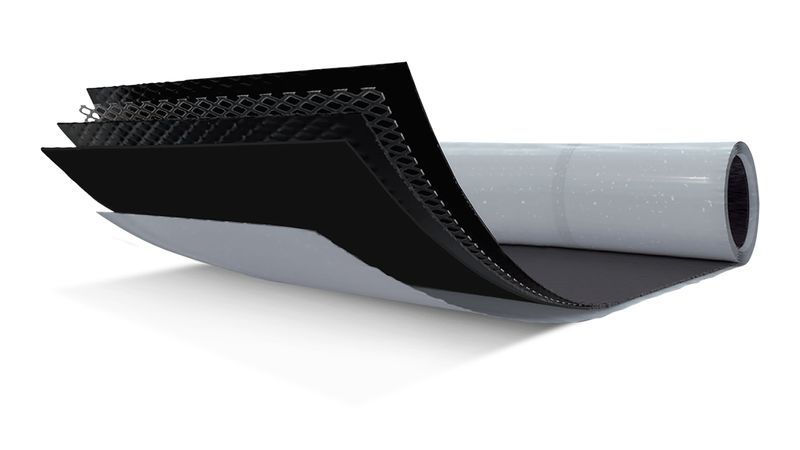

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

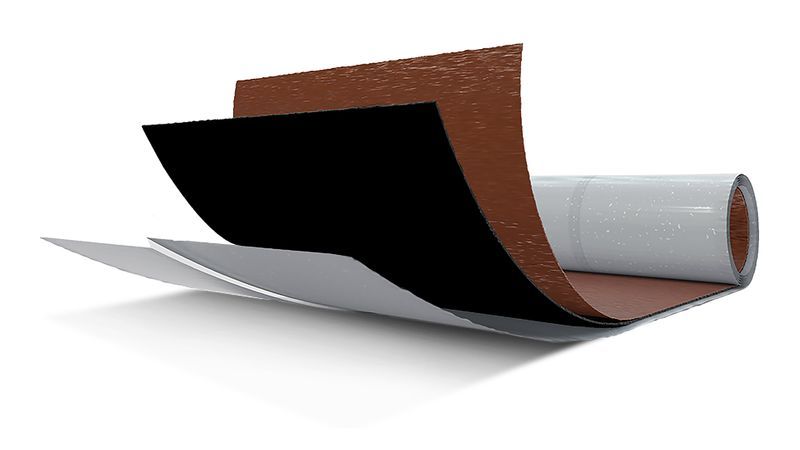

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

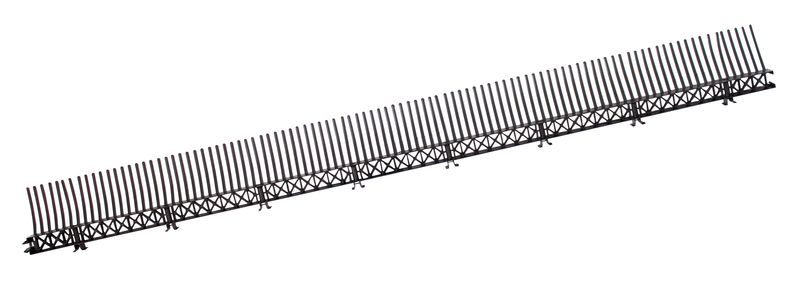

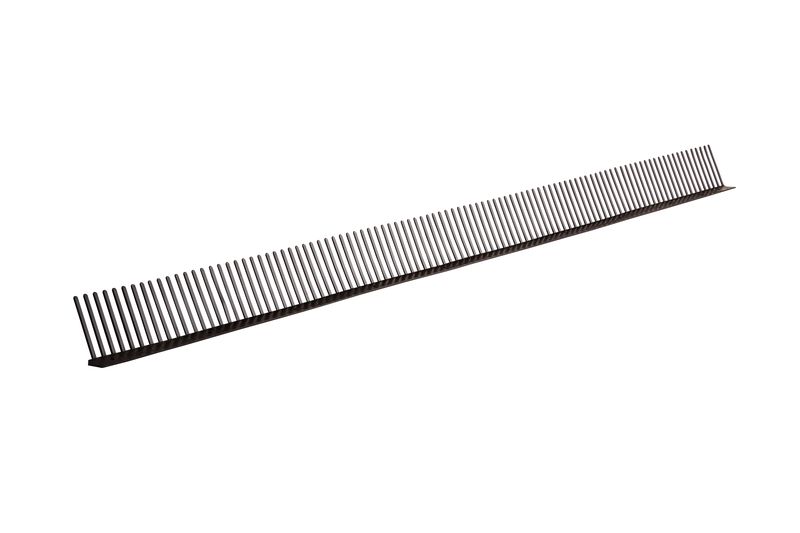

Pettine di ventilazione per grondaie altezza pettine 55 mm

Pettine di ventilazione per grondaie altezza pettine 55 mm

Pettine di ventilazione per grondaie

Pettine di ventilazione per grondaie

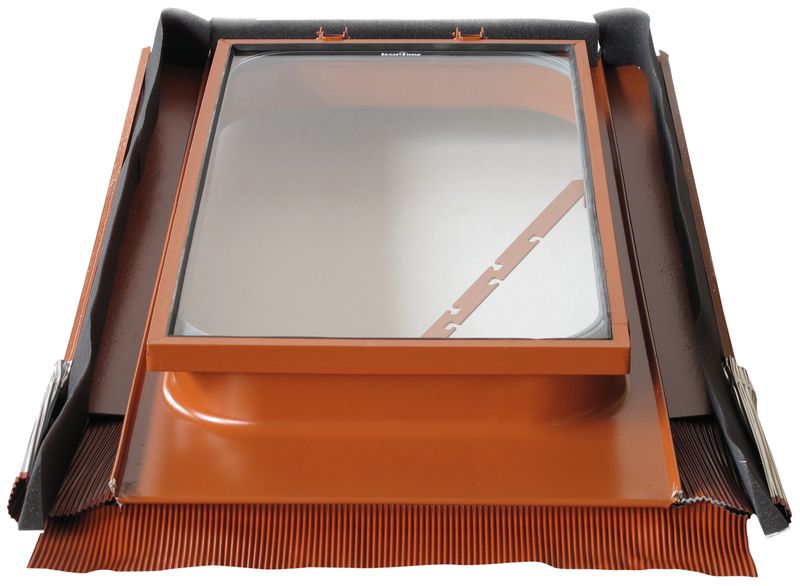

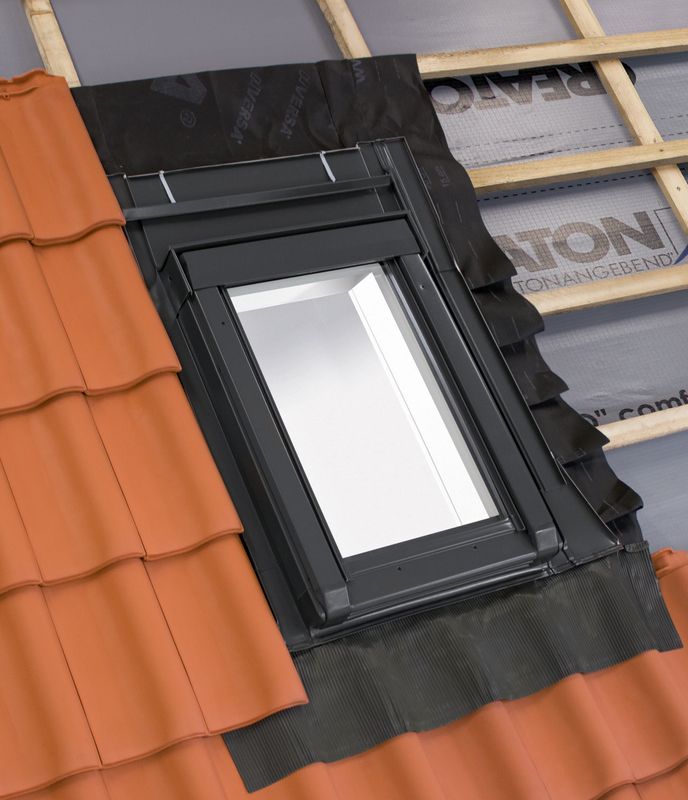

Lucernario 45 x 55 cm in metallo con vetro di sicurezza temprato

Lucernario 45 x 55 cm in metallo con vetro di sicurezza temprato

Lucernario a isolamento termico 55 x 78 cm

Lucernario a isolamento termico 55 x 78 cm

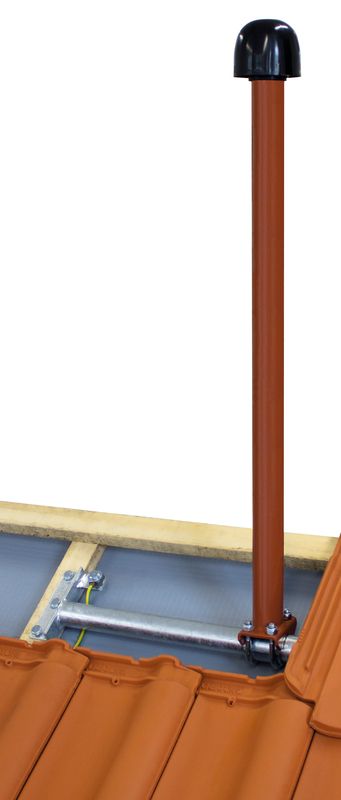

Pilone del satellitare e dell'antenna zincato o rivestito colorato

Pilone del satellitare e dell'antenna zincato o rivestito colorato

Colore a verniciatura acrilica 250 ml

Colore a verniciatura acrilica 250 ml

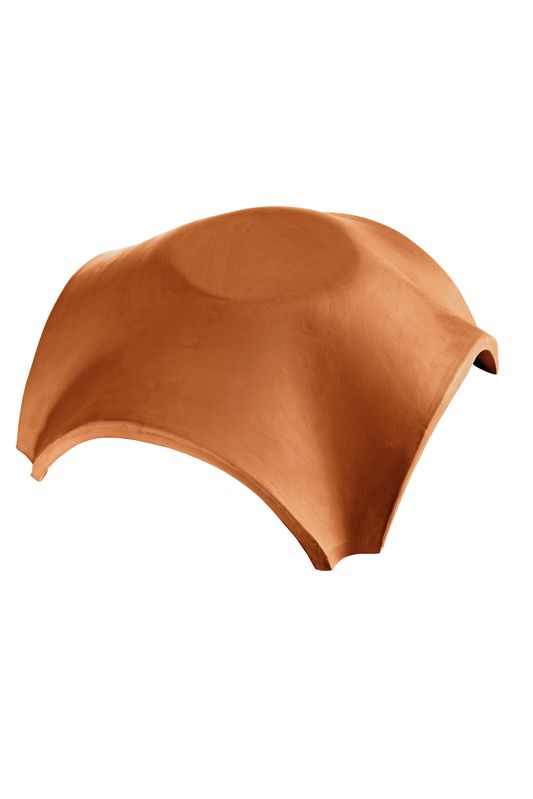

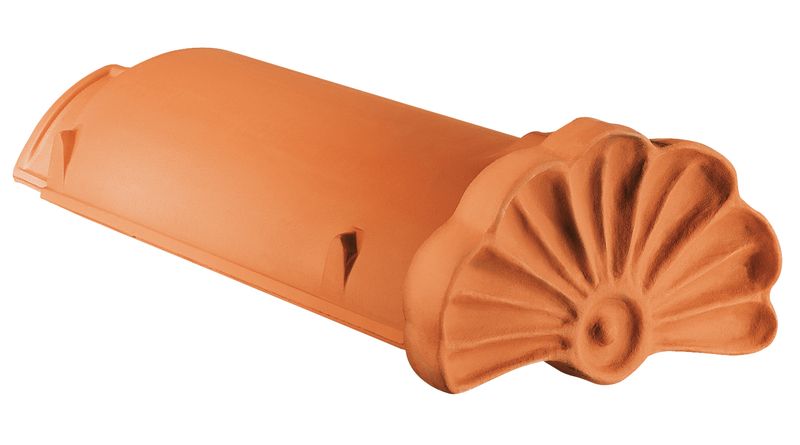

Assortimento tegole di colmo e di displuvio

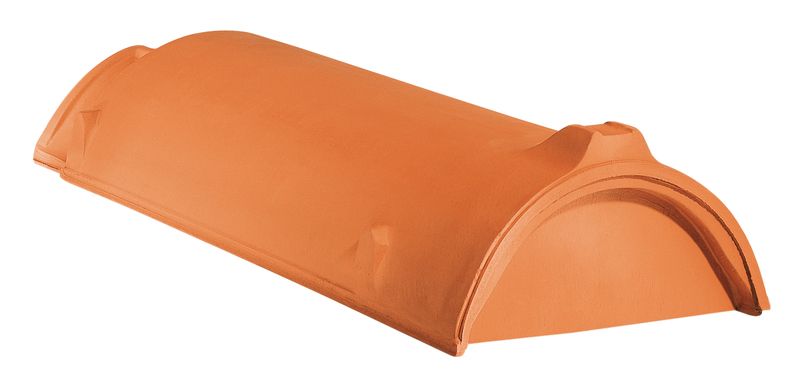

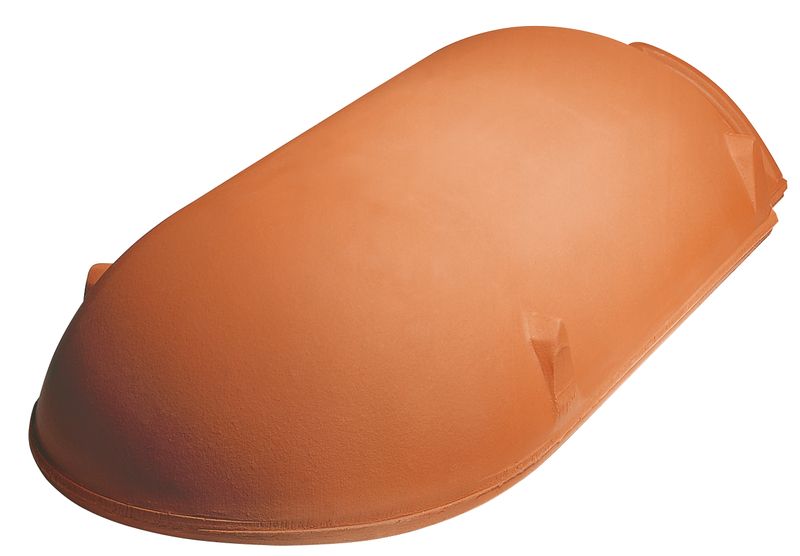

WER Tegola di colmo PZ

WER Tegola di colmo PZ

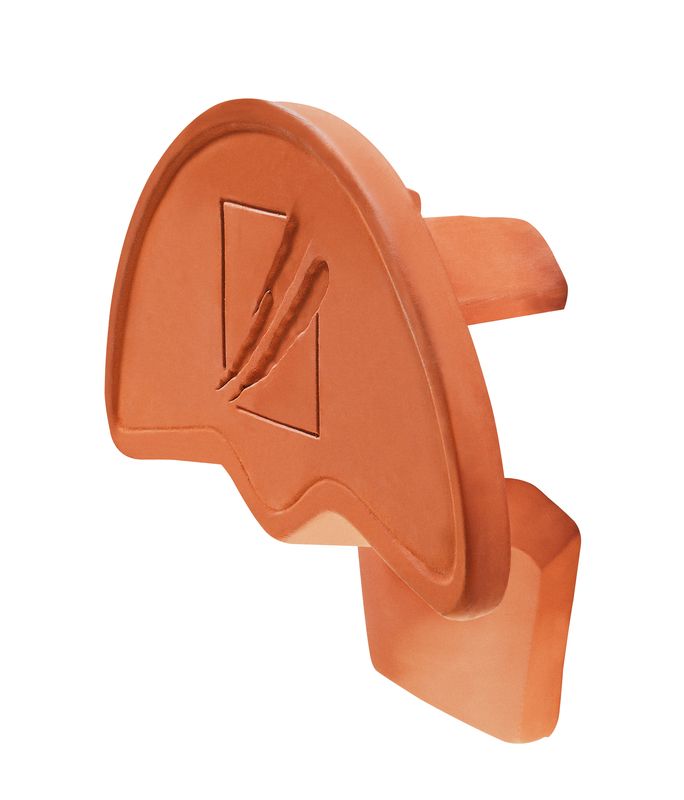

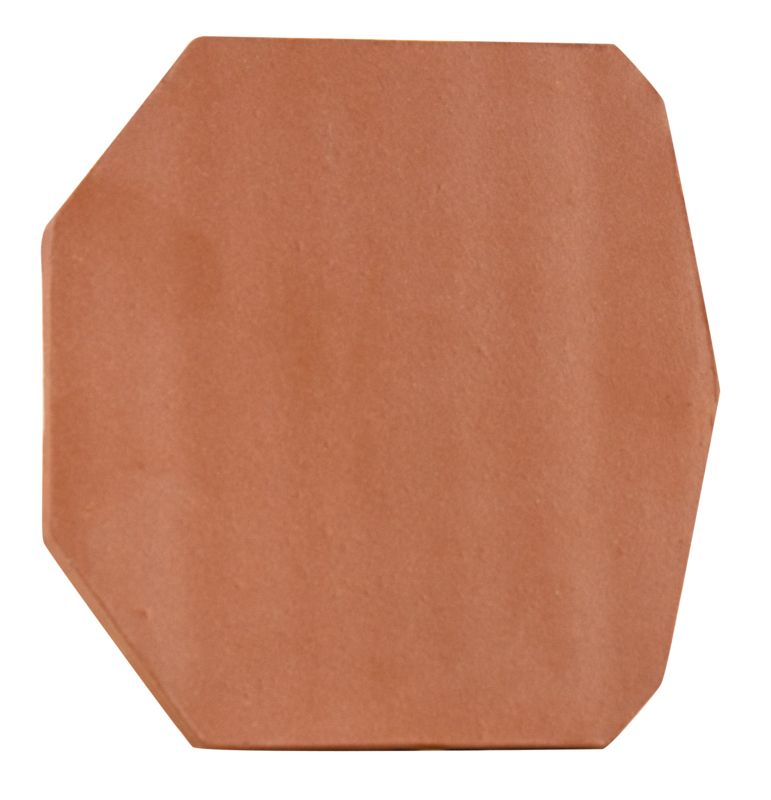

WER Piastra di colmo iniziale e finale in ceramica PZ

WER Piastra di colmo iniziale e finale in ceramica PZ

WER Colmo iniziale in ceramica PZ

WER Colmo iniziale in ceramica PZ

WER Colmo iniziale in ceramica estremità tonda PZ

WER Colmo iniziale in ceramica estremità tonda PZ

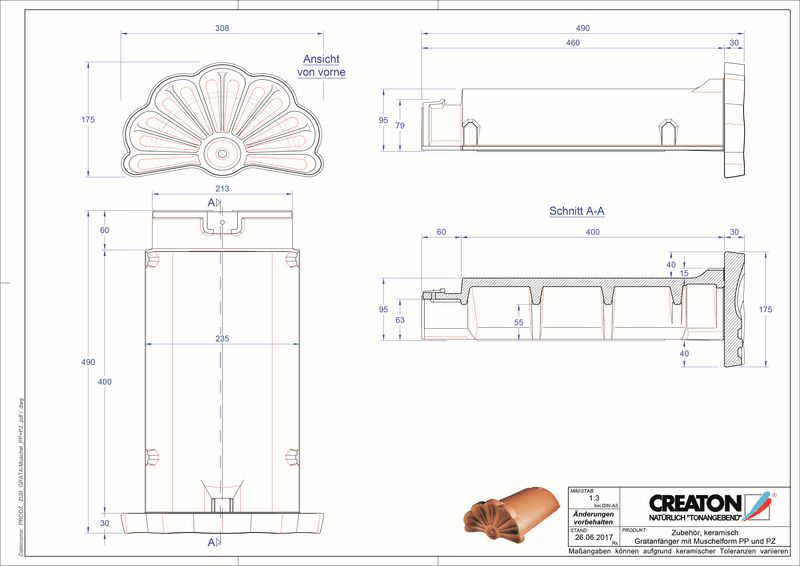

WER Colmo iniziale in ceramica a forma di conchiglia PZ

WER Colmo iniziale in ceramica a forma di conchiglia PZ

Graffa di colmo alluminio PZ

Graffa di colmo alluminio PZ

FIRSTFIX Graffa di colmo in acciaio inox PZ

FIRSTFIX Graffa di colmo in acciaio inox PZ

WER Piastra di funzione iniziale e finale in ceramica PMoN

WER Piastra di funzione iniziale e finale in ceramica PMoN

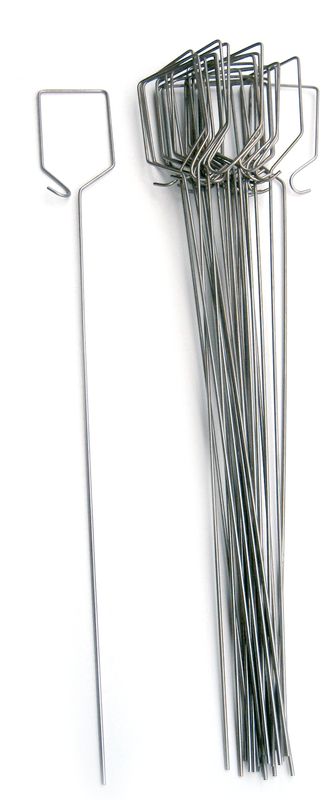

FIRSTFIX Filo grappa di colmo universale

FIRSTFIX Filo grappa di colmo universale

FIRSTFIX Set graffe di bloccaggio universali

FIRSTFIX Set graffe di bloccaggio universali

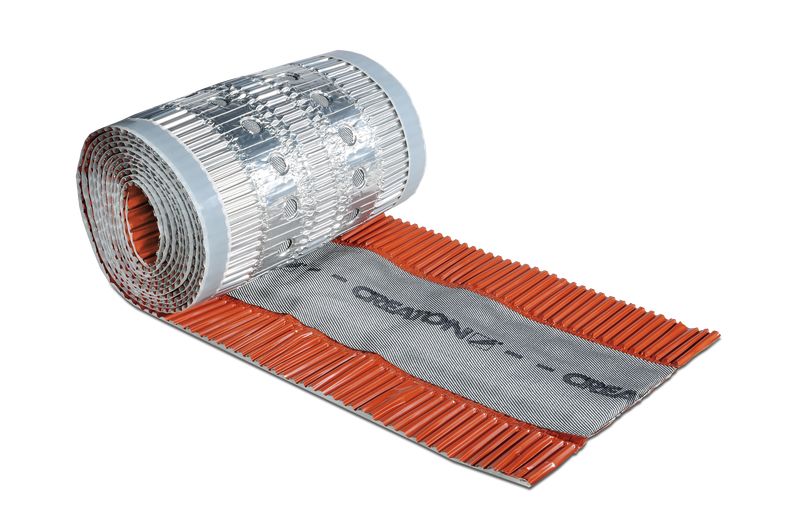

Rotolo di colmo/displuvio 220 (CREAROLL ALU)

Rotolo di colmo/displuvio 220 (CREAROLL ALU)

Rotolo di colmo/displuvio 300 (CREAROLL ALU)

Rotolo di colmo/displuvio 300 (CREAROLL ALU)

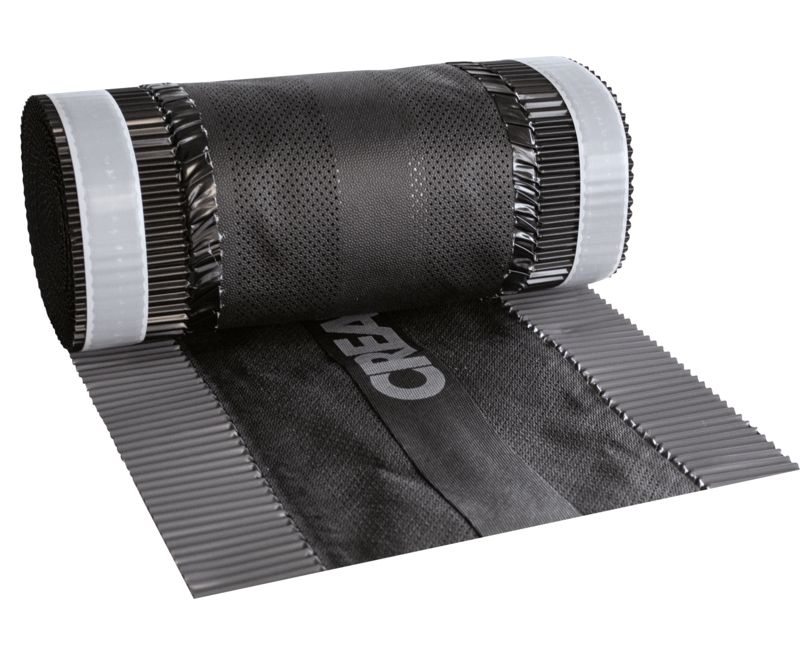

Rotolo di colmo/displuvio 220 (CREAROLL PP)

Rotolo di colmo/displuvio 220 (CREAROLL PP)

Rotolo di colmo/displuvio 310 (CREAROLL PP)

Rotolo di colmo/displuvio 310 (CREAROLL PP)

Rotolo di colmo/displuvio 390 (CREAROLL PP)

Rotolo di colmo/displuvio 390 (CREAROLL PP)

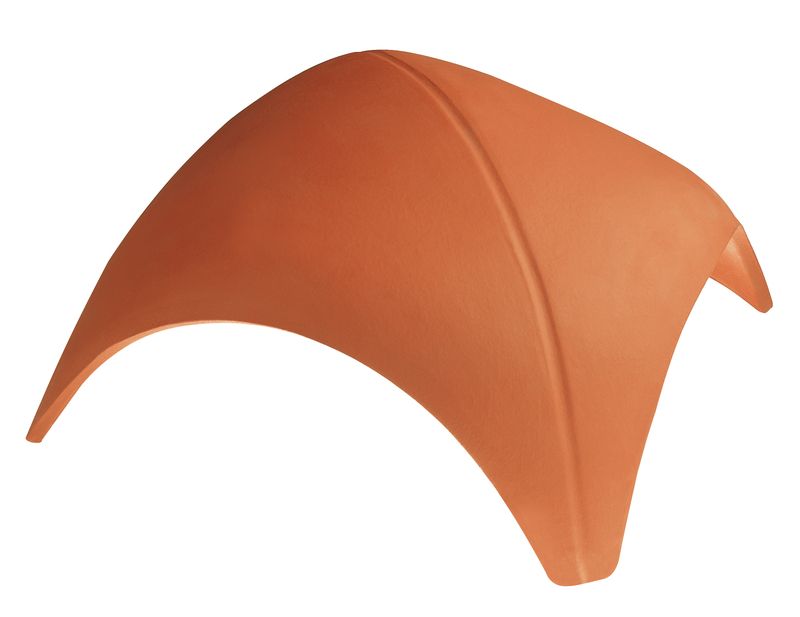

WER Colmo (a tre vie) triassiale PRU

WER Colmo (a tre vie) triassiale PRU

WER Colmo (a tre vie) quadriassiale PRU

WER Colmo (a tre vie) quadriassiale PRU

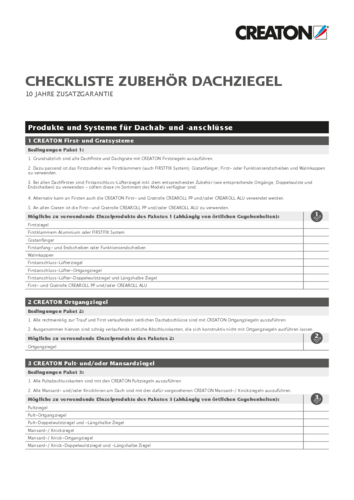

Download

È possibile ordinare fino a 3 campioni.

Seleziona il campione richiesto.

Vedi il Carrello
