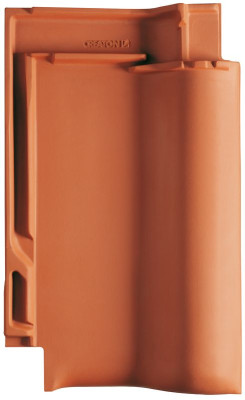

FUTURA

Senza giunti nel futuro.

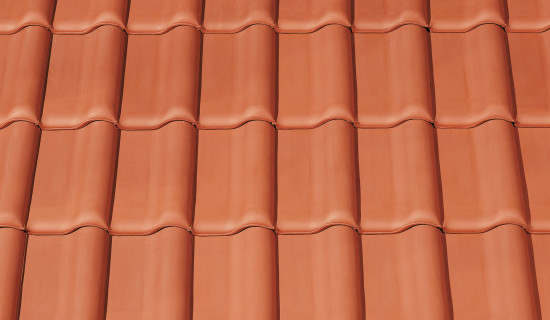

Ogni tegola ha un tratto di scorrimento particolarmente grande, ben 29 mm
Materie prime di grande qualità consentono di realizzare bellissimi 15 colori in quattro finiture satinate
Sovrapposizione senza giunti e ottimo comportamento fluidodinamico grazie alla nuova progettazione tecnica
Adatta anche per tetti molto piatti fino a 7° di inclinazione, con un sottotetto ermetico all'acqua
La "tecnica del labirinto" con cinque nervature laterali accentuate dalla sagoma particolare, impedisce l'infiltrazione di acqua anche in caso di forte vento
La giunzione, il deflusso dell'acqua e il coefficiente cw particolarmente vantaggioso fanno di FUTURA una tegola eccellente, adatta per tetti molto piatti, ma anche per tetti molto inclinati

Dati tecnici

Grandezza (ca.)	300 x 482 mm
Larghezza di sovrapposizione min. (ca.)	235 mm
Larghezza di sovrapposizione al m (ca.)	238 mm
Larghezza di sovrapposizione max. (ca.)	240 mm
Lunghezza di sovrapposizione min. (ca.)	360 mm
Lunghezza di sovrapposizione al m (ca.)	374 mm
Lunghezza di sovrapposizione max. (ca.)	388 mm
Fabbisogno di tegole min. (ca.)	10.8 pezzi/m²
Fabbisogno di tegole al m. (ca.)	11.3 pezzi/m²
Fabbisogno tegole max. (ca.)	11.9 pezzi/m²
Peso per pezzo (ca.)	3.8 kg/pezzo
Peso al m² (ca.)	42.9 kg/m²
Peso per pallet (ca.)	937 kg
Pezzi per minipack	5 pezzi
Pezzi per pallet	240 pezzi

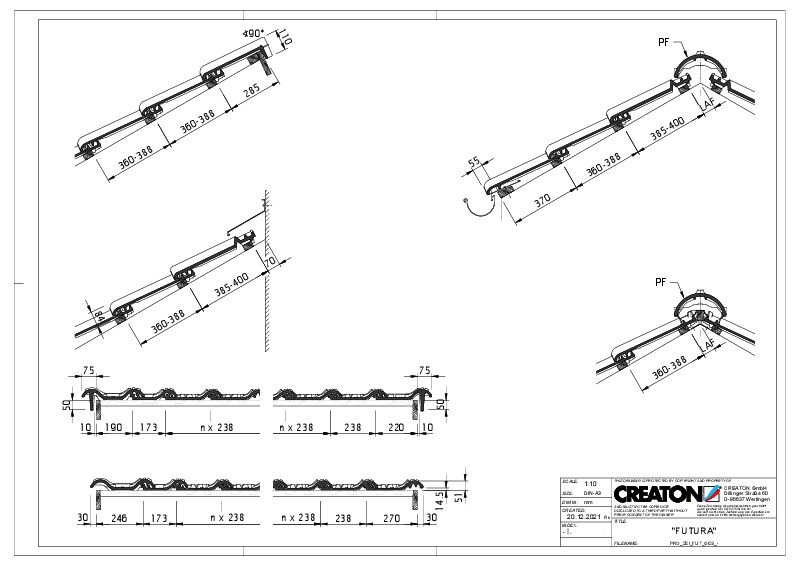

Disegni tecnici

Applicazioni

Valido per l'Austria
17 °	Inclinazione tetto regolare (A)
≥17 °	Realizzazione di un sottotetto resistente alla pioggia secondo Önorm, prodotti CREATON possibili: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥15 °	Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo Önorm, prodotti CREATON possibili: QUATTRO longlife extra
≥10 °	Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo le specifiche del fabbricante CREATON, si prega di rispettare le direttive di installazione separate, prodotti CREATON possibili: QUATTRO longlife extra

Informazioni tecniche

Il disegno tecnico rappresentato è solo un esempio di progettazione.
In base alle direttive del ZVDH (associazione centrale degli artigiani che si occupano della copertura del tetto) per le tegole laterali, la distanza tra l'incastro della gronda di frontespizio e il filo esterno parete e/o filo esterno rivestimento deve essere di almeno 1 cm.
Per l'esecuzione di lavori al tetto valgono i regolamenti e le norme nazionali vigenti. Essi variano da Paese a Paese (ad es. regolamento ZVDH, ÖNORMEN) e devono essere rispettati durante l'esecuzione. Inoltre CREATON prepara dati specifici per l'esecuzione del sottotetto che devono essere rispettati in quanto dati del costruttore. Sono disponibili nel nostro planner del tetto o in www.creaton.de / www.creaton.at..
Tutti i tetti con un'inclinazione di 7° - 9° necessitano di un'autorizzazione da parte del servizio tecnico di applicazione CREATON. In caso di posa è necessario rispettare le indicazioni del produttore CREATON.
Per le inclinazioni del tetto standard di CREATON, fare riferimento alla lettera tipo.

LAF/FLA valori

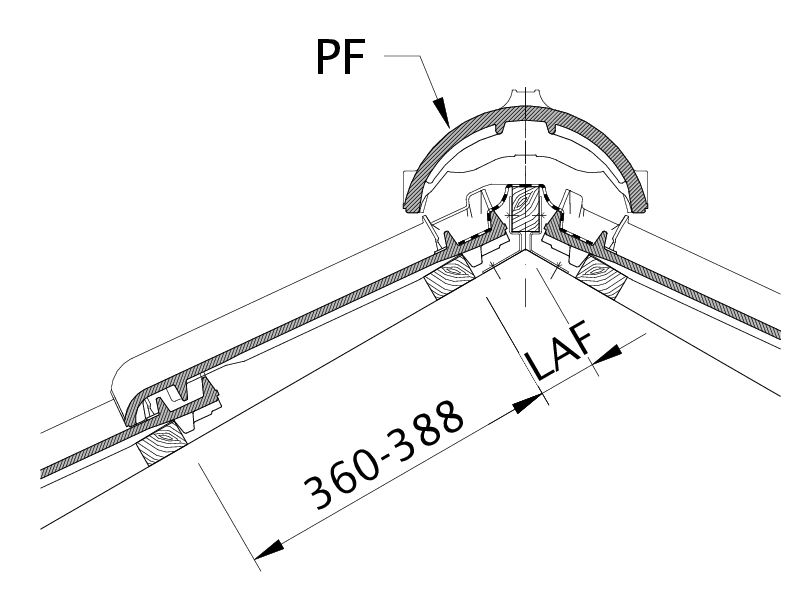

Valori LAF-/FLA in mm con INCASTRO per listelli 30x50
Fabbisogno tegola di colmo (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 Pezzo/lfm	LAF	80	80	75	70	65	65	60	50	45	45	45
PF 2.5 Pezzo/lfm	FLA	100	95	90	80	70	60	55	55	50	50	40
PR 2.5 Pezzo/lfm	LAF	80	80	75	70	65	65	60	50	45	45	45
PR 2.5 Pezzo/lfm	FLA	100	95	90	80	70	60	55	55	50	50	40
Valori LAF-/FLA in mm con INCASTRO per listelli 40x60
Fabbisogno tegola di colmo (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 Pezzo/lfm	LAF	80	80	75	65	60	60	55	40	30	30	30
PF 2.5 Pezzo/lfm	FLA	110	105	100	90	80	70	65	65	60	60	50
PR 2.5 Pezzo/lfm	LAF	80	80	75	65	60	60	55	40	30	30	30
PR 2.5 Pezzo/lfm	FLA	110	105	100	90	80	70	65	65	60	60	50
Valori LAF-/FLA in mm con INCASTRO per listelli 50x50
Fabbisogno tegola di colmo (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 Pezzo/lfm	LAF	75	75	70	60	55	50	45	30	20	20	15
PF 2.5 Pezzo/lfm	FLA	120	115	110	100	90	85	80	80	80	80	80
PR 2.5 Pezzo/lfm	LAF	75	75	70	60	55	50	45	30	20	20	15
PR 2.5 Pezzo/lfm	FLA	120	115	110	100	30	85	80	80	80	80	80

Riferimenti

Assortimento accessori

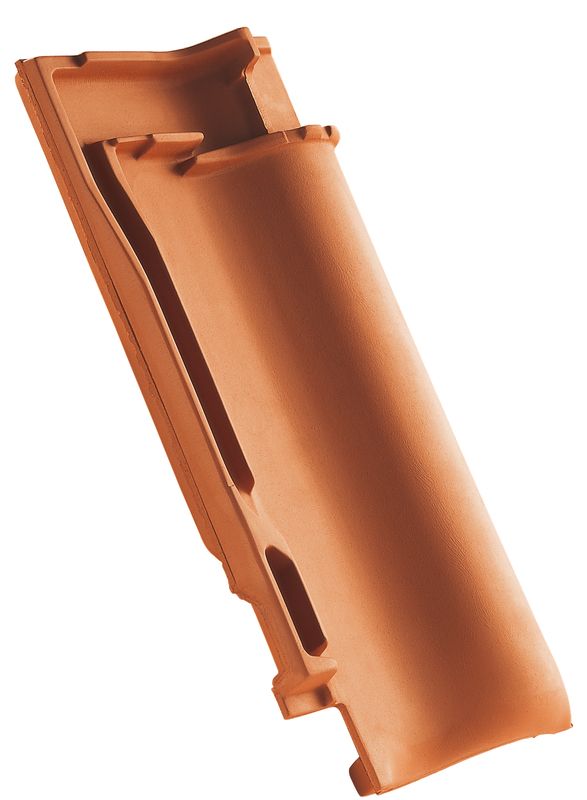

FUT Mezza tegola

FUT Tegola laterale destra

FUT Tegola laterale sinistra

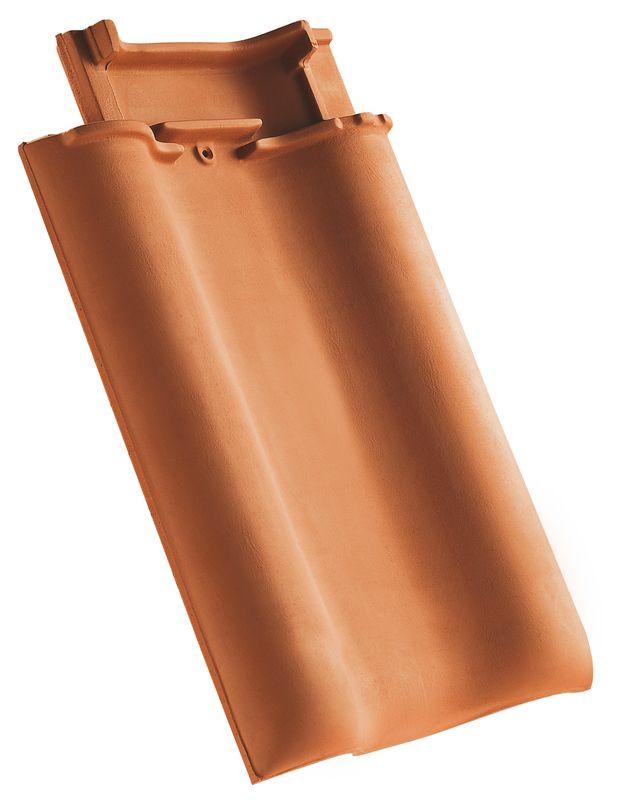

FUT Tegola a doppia onda

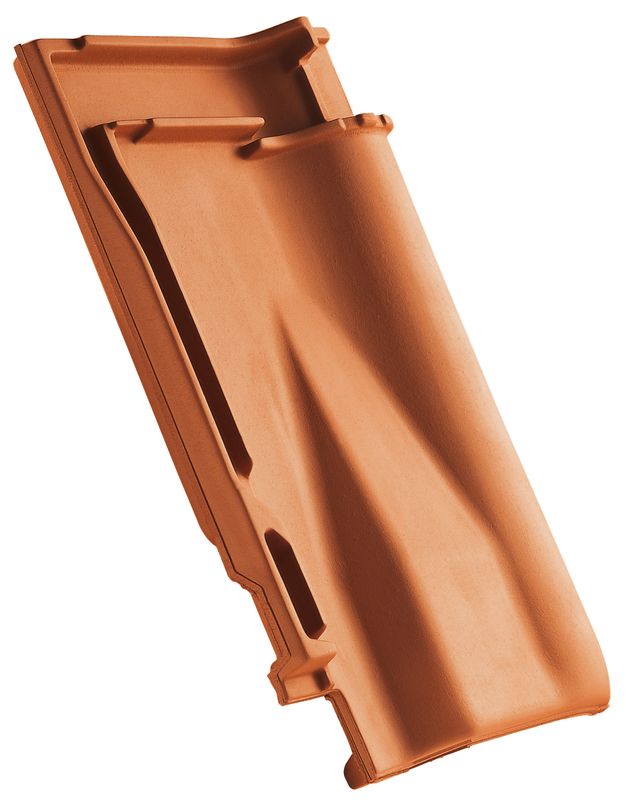

FUT Tegola aeratore

FUT Tegola raccordo colmo-aeratore

FUT Raccordo colmo-aeratore mezza tegola

FUT Tegola raccordo colmo-aeratore-tegola laterale a destra

FUT Tegola raccordo colmo-aeratore-tegola laterale a sinistra

FUT Tegola raccordo colmo-aeratore-doppia onda

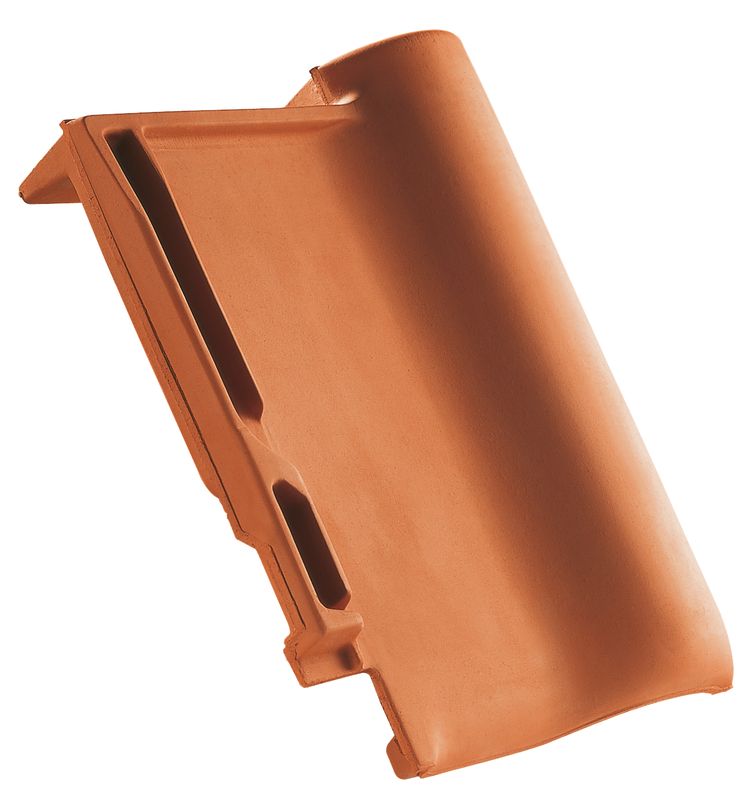

FUT Tegola di testata pressata

FUT Mezza tegola di testata guarnita standard

FUT Tegola laterale di testata pressata destra

FUT Tegola laterale di testata pressata sinistra

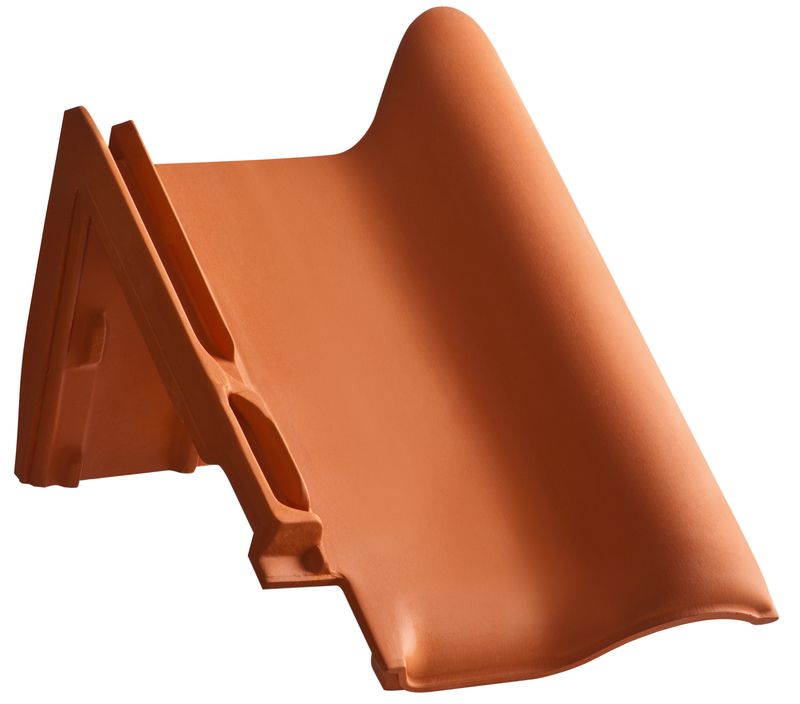

FUT Tegola di testata guarnita dimensione particolare

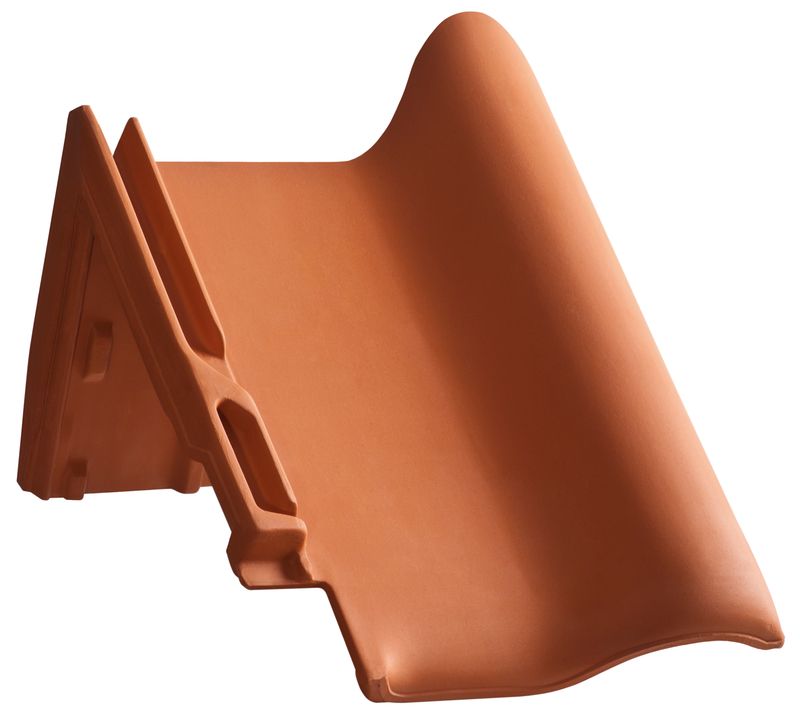

FUT Tegola laterale di testata guarnita dimensione particolare a destra

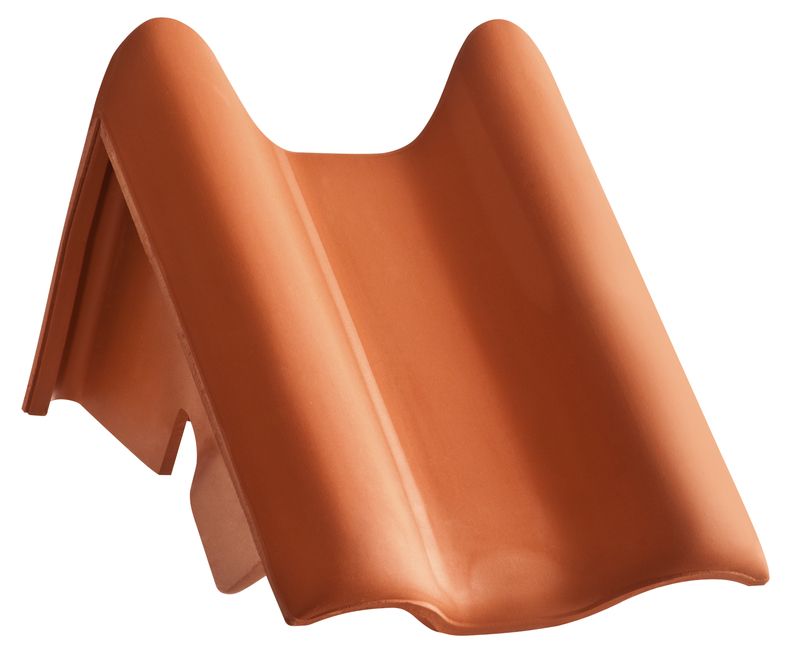

FUT Tegola laterale di testata guarnita dimensione particolare a sinistra

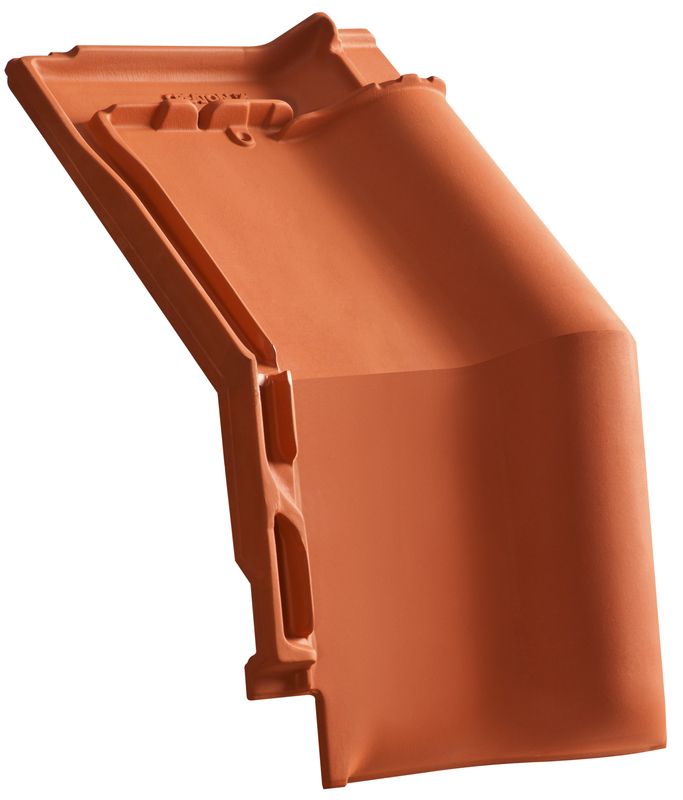

FUT Tegola di mansarda/di spigolo guarnita dimensione particolare

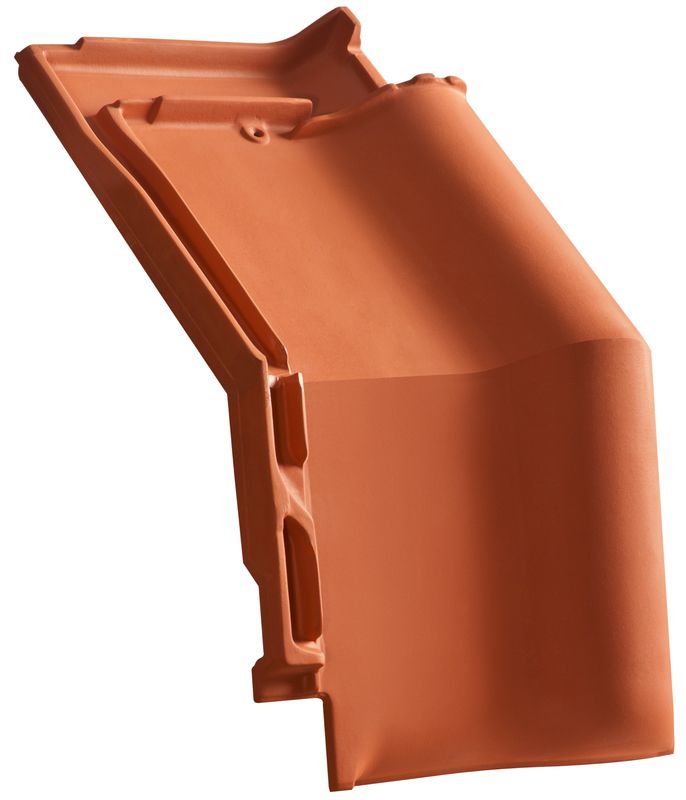

FUT Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a destra

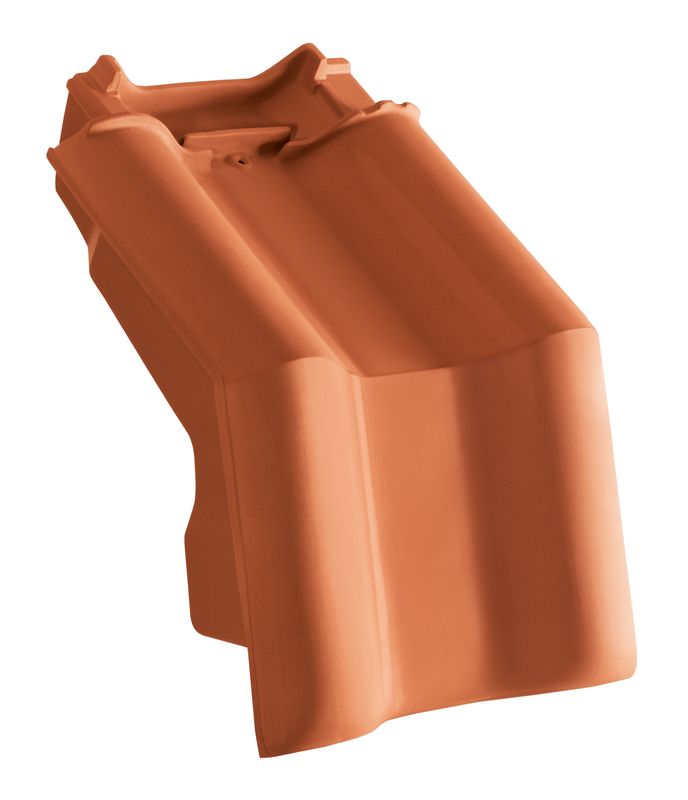

FUT Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a sinistra

Assortimento per aerazioni tetto ed ingressi nel tetto

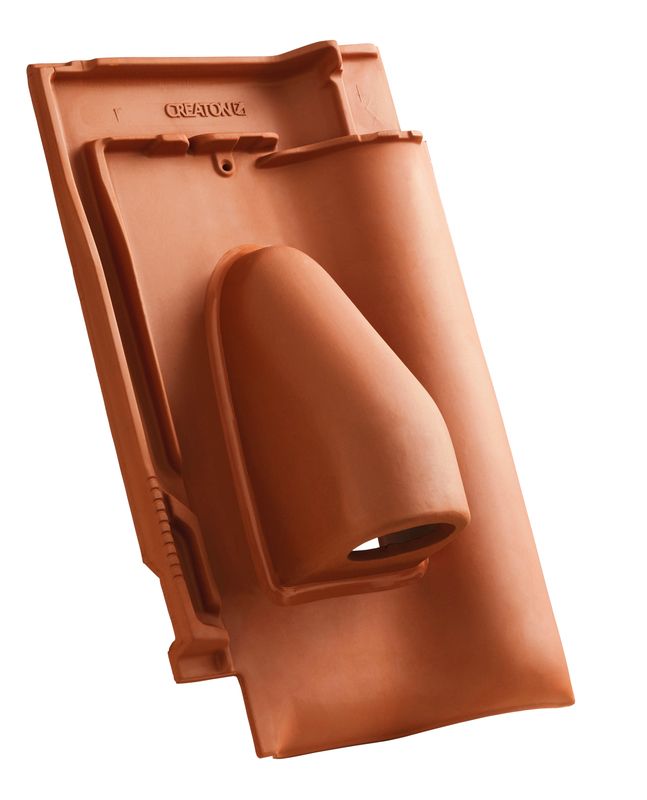

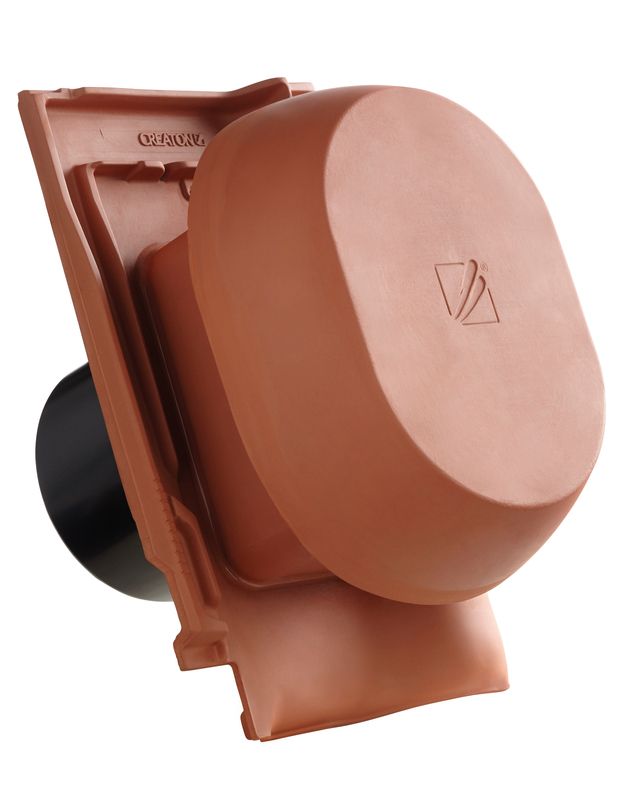

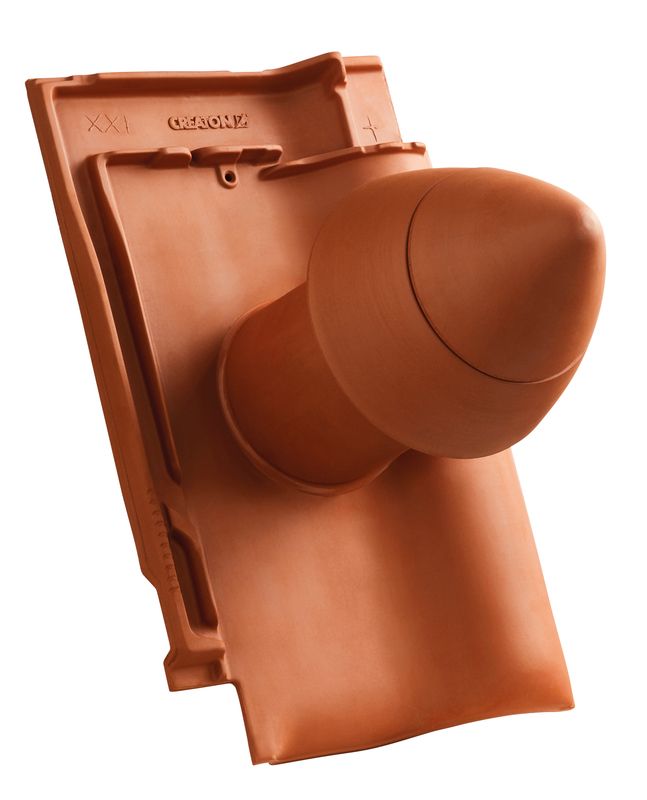

FUT SIGNUM Tubo di sfiato in ceramica DN 110 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

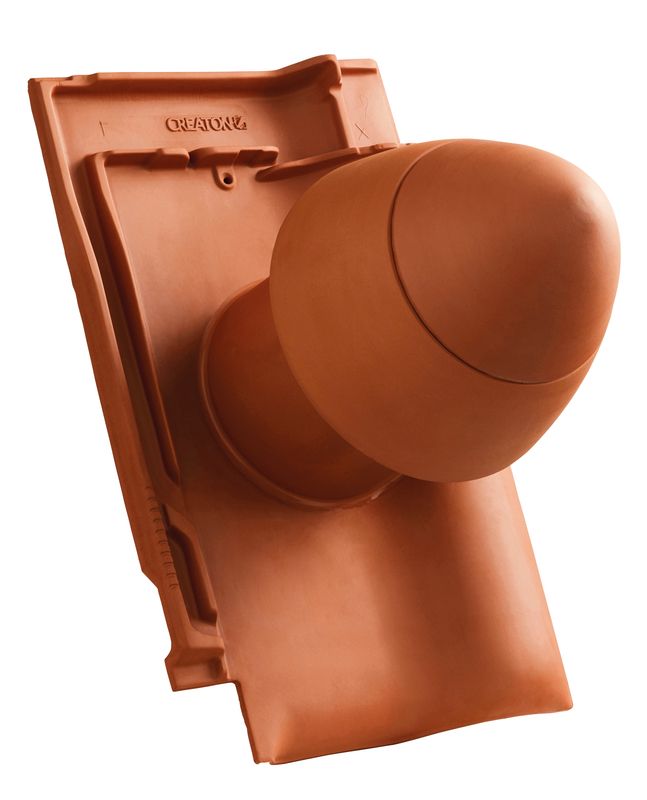

FUT SIGNUM Tubo di sfiato in ceramica DN 125 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

FUT SIGNUM Scarico della condensa in ceramica DN 160 mm, incl. adattatore di collegamento sottotetto

FUT SIGNUM scarico della condensa in ceramica DN 200 mm, incl. adattatore collegamento sottotetto

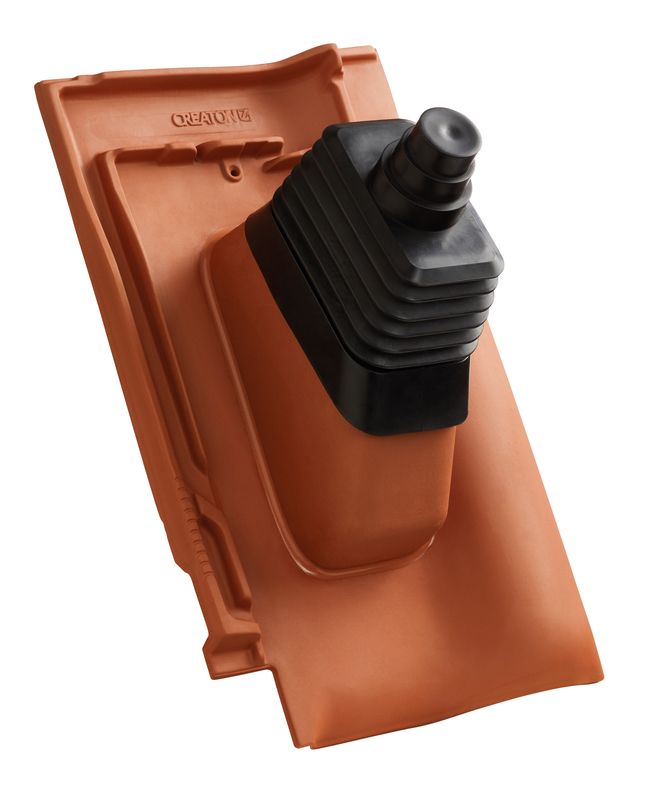

FUT Uscita antenna

FUT Tegola uscita tubo solare

FUT Uscita termica in ceramica DN 110/125

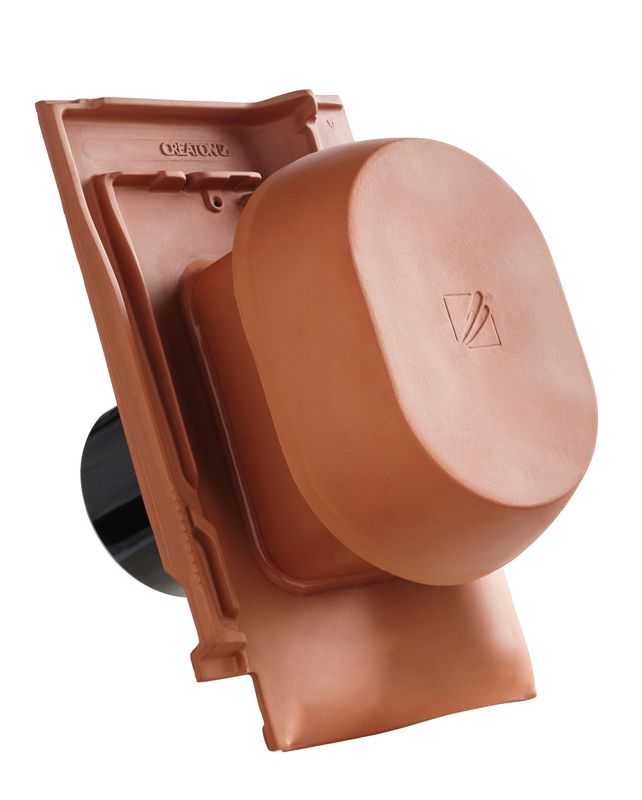

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 200

Adattatore collegamento sottotetto universale NW 13,5

Adattatore collegamento sottotetto universale diam. nominale 20

Tubo flessibile universale DN 150/160

Assortimento per protezione antineve, accesso al tetto e montaggio elementi solari in metallo

FUT Elemento di base in alluminio

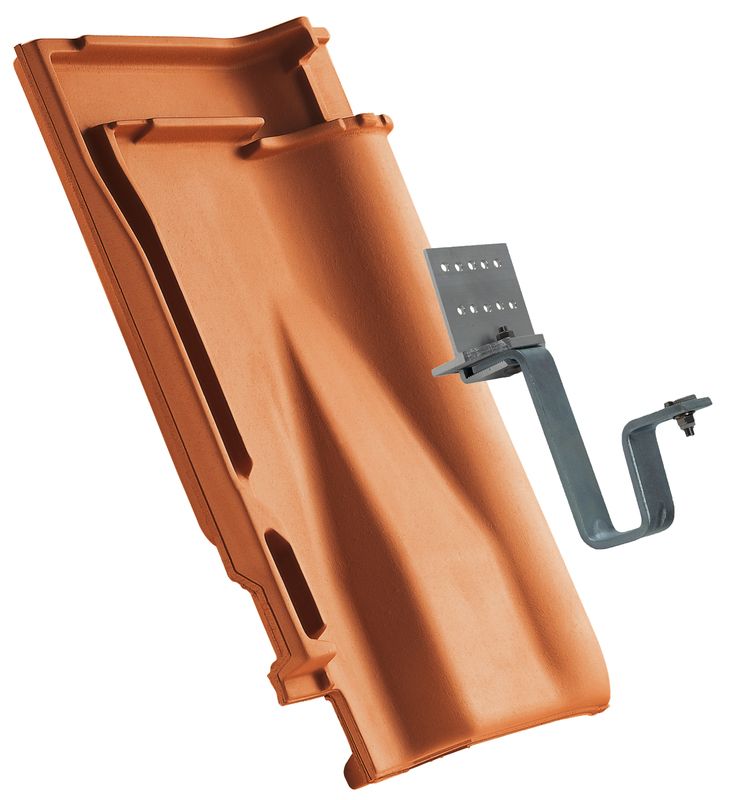

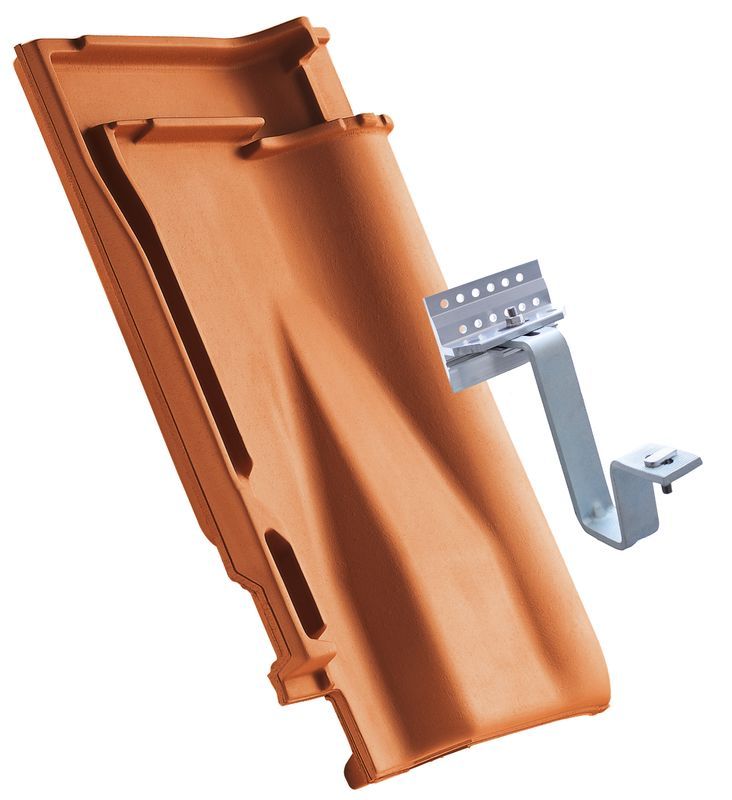

Supporto per elemento solare GRUEL standard (argilla)

FUT Fissaggio per sistema solare per montaggio su assi

FUT Fissaggio per sistema solare per montaggio su piloni

Singolo gradino

Griglia corta

Griglia lunga

Supporto legno tondo

Supporto per tubo fermaneve

Tubo fermaneve Ø 40 mm, lunghezza 3 m

Coperchio terminale tubo fermaneve universale

Scala tetto

Supporto scala tetto

Supporto legno tondo

MAG Gancio fermaneve

Griglia gradino alluminio 150 x 25 cm

Griglia fermaneve piena 1,50 m

Manicotto di collegamento per tubo fermaneve Ø 40 mm

Assortimento per dettagli tetto e fissaggio antivento

FUT Tegola in vetro (acrilica)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/60 (BAL, PRE) e listello 40/50 (FUT, MAG)

Graffa antitempesta zinco-alluminio grappa di fissaggio, listello universale (MAG, BAL, FUT, PRE)

Grappa di colmo in alluminio PDZ (Grappa di fissaggio di testata universale)

Vite in acciaio inox con tenuta lunghezza da 50

Grappa di displuvio e di conversa 10-13 mm

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Pettine di ventilazione per grondaie altezza pettine 55 mm

Pettine di ventilazione per grondaie

Lucernario 45 x 55 cm in metallo con vetro di sicurezza temprato

Lucernario a isolamento termico 55 x 78 cm

Pilone del satellitare e dell'antenna zincato o rivestito colorato

Colore a verniciatura acrilica 250 ml

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 30/50 (BAL, PRE)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/60 (MEL) e listello 40/50 (BAL, PRE)

Assortimento tegole di colmo e di displuvio

Tegola di colmo PF GOG (argilla)

GOG Tegola di colmo PR

Piastra iniziale e terminale di colmo in ceramica PF GOG (argilla)

GOG Piastra di colmo iniziale e finale in ceramica PR

GOG Piastra di funzione iniziale e finale in ceramica PF

Piastra iniziale e terminale di funzione in ceramica tipo 1 PR GOG (argilla)

Colmo iniziale in ceramica PF GOG (argilla)

GOG Colmo iniziale in ceramica PR

Colmo iniziale in ceramica con estremità tonda PF GOG (argilla)

Colmo iniziale in ceramica a forma di conchiglia PF GOG (argilla)

GOG Colmo (a tre vie) triassiale PF

GOG Colmo (a tre vie) quadriassiale PF

Graffa di colmo alluminio PR

FIRSTFIX Graffa di colmo in acciaio inox PR

Colmo iniziale in ceramica a forma di conchiglia PR GOG (argilla)

Grappa di colmo alluminio PF GOG

FIRSTFIX Grappa di colmo in acciaio inox PF GOG

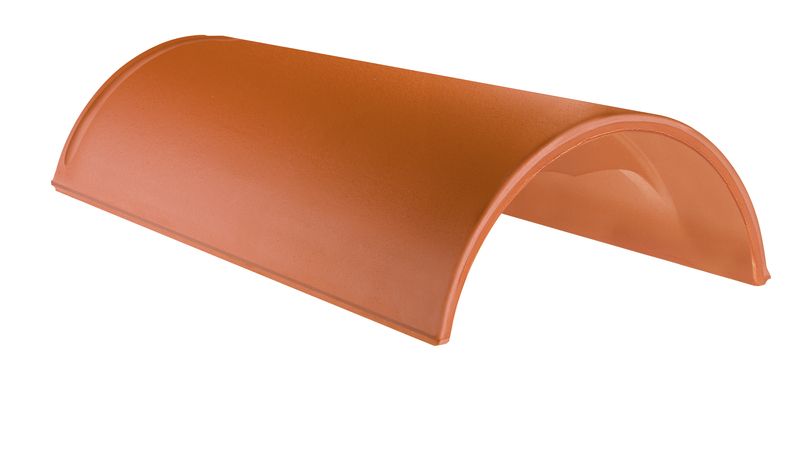

Tegola di colmo PKO GOG (argilla)

Grappa di colmo alluminio PKO GOG

FIRSTFIX Grappa di colmo in acciaio inox PKO GOG

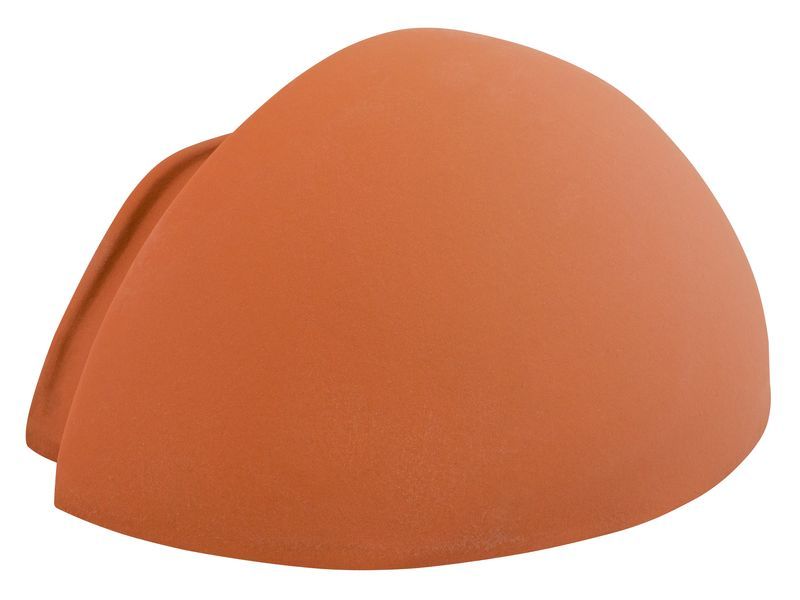

Colmo iniziale in ceramica con estremità tonda PKO GOG (argilla)

Piastra iniziale di colmo in ceramica con listelli conica PKO GOG (argilla)

Piastra terminale di colmo in ceramica con listelli conica PKO GOG (argilla)

FIRSTFIX Filo grappa di colmo universale

FIRSTFIX Set graffe di bloccaggio universali

Rotolo di colmo/displuvio 220 (CREAROLL ALU)

Rotolo di colmo/displuvio 300 (CREAROLL ALU)

Rotolo di colmo/displuvio 220 (CREAROLL PP)

Rotolo di colmo/displuvio 310 (CREAROLL PP)

Rotolo di colmo/displuvio 390 (CREAROLL PP)

Download

Brochure e documenti
Prospetto del prodotto Farbvergleich-RAL
Prospetto del prodotto FUTURA-04-2017-IT
Prospetto del prodotto CREAFLEX-PIB-2020
Prospetto del prodotto Flyer-Universal-Anschlussband-Aluminium-2018-08-DE
Scheda tecnica prodotto Musterschreiben-CREATON-UDB-DE
Prospetto del prodotto Zusatzgarantie-6aus10-02-2021
Prospetto del prodotto Checkliste-Zusatzgarantie-6aus10-TDZ-02-2021
Prospetto del prodotto CREAFLEX-ALU-BASIC-02-2021
Modulo d'ordine prodotto Erhebungsbogen-Schneefangberechnung-DE
Modulo d'ordine prodotto Erhebungsbogen-Windsogberechnung-DE
Modulo d'ordine prodotto Erhebungsbogen-Knickziegel
Modulo d'ordine prodotto Erhebungsbogen-Mansardziegel
Modulo d'ordine prodotto Erhebungsbogen-Pultziegel
Prospetto del prodotto CREAROLL-PP-2022
Prospetto del prodotto Gesamtprospekt-TDZ-03-2022-IT
Spiegazione dei servizi prodotto Standard-Dachziegel-und-Zubehoerziegel
Prospetto del prodotto Angebotsbeileger-Dachdurchdringungen-09-2022
Prospetto del prodotto Falz-Firstfix-05-2023
Prospetto del prodotto Solarhalter-05-2023
Prospetto del prodotto Ueberlegene-Technik-07-2023
Prospetto del prodotto Dachplaner-04-2024-DE
Prospetto del prodotto FUTURA-04-2024
Prospetto del prodotto Broschuere-Solarwelt-private-Bauherren-und-Planer-08-2024
Prospetto del prodotto Gesamtprospekt-TDZ-08-2024-DE
Prospetto del prodotto Broschuere-Solarwelt-Verarbeiter-und-Handel-08-2024
CAD

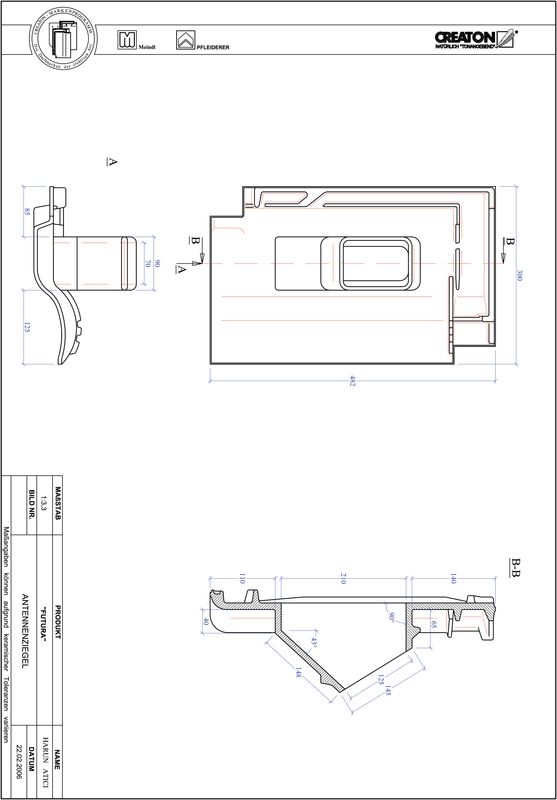

Prodotto file CAD ETRUSKO Antenna ANTENNE
pdf | 111 kB
dwg | 135 kB
jpeg | 42 kB

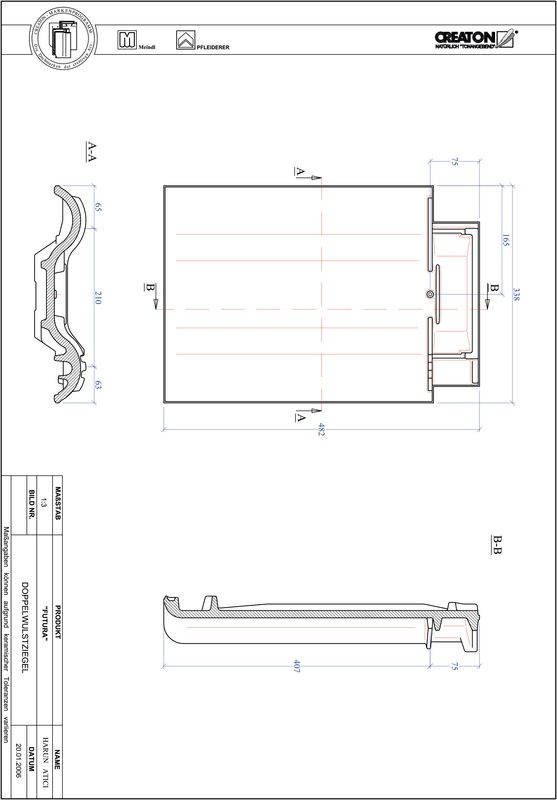

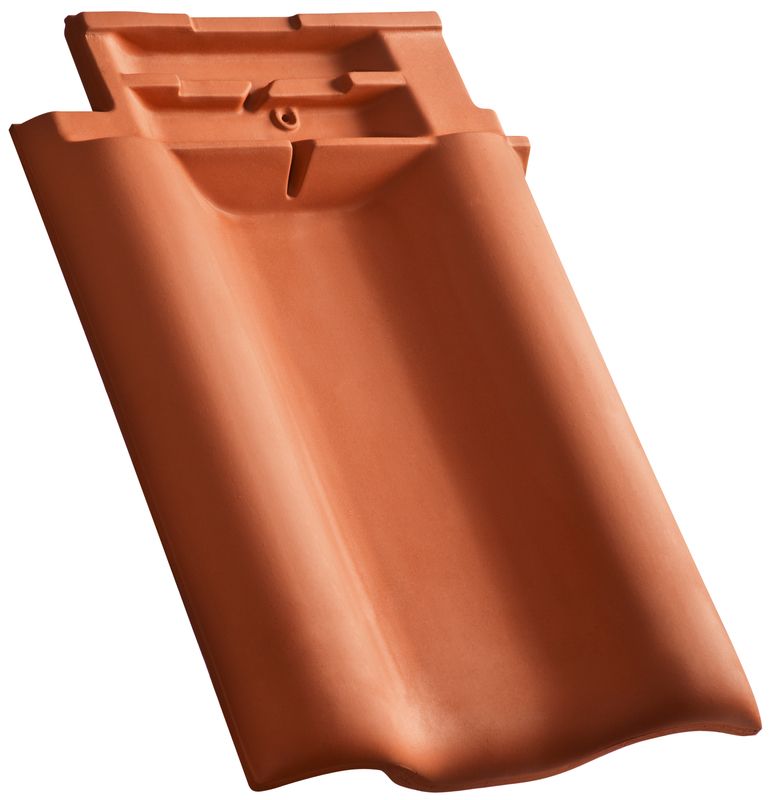

Prodotto file CAD FUTURA Tegola a doppia onda DWZ
pdf | 106 kB
dwg | 120 kB
jpeg | 42 kB

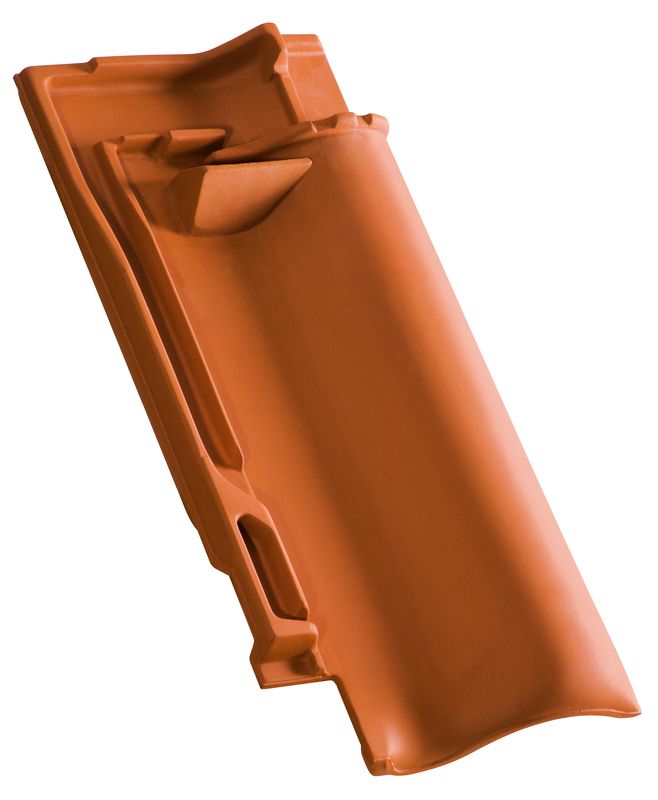

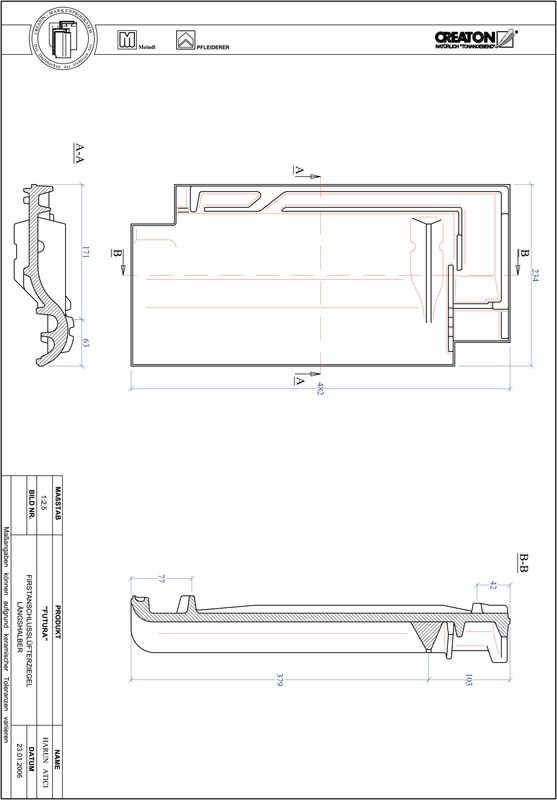

Prodotto file CAD FUTURA Esalatore raccordo colmo mezza tegola FALLH
pdf | 110 kB
dwg | 124 kB
jpeg | 45 kB
Prodotto file CAD FUTURA Esalatore raccordo colmo gronda di frontespizio sinistra FALOGL
pdf | 114 kB
dwg | 115 kB
jpeg | 43 kB

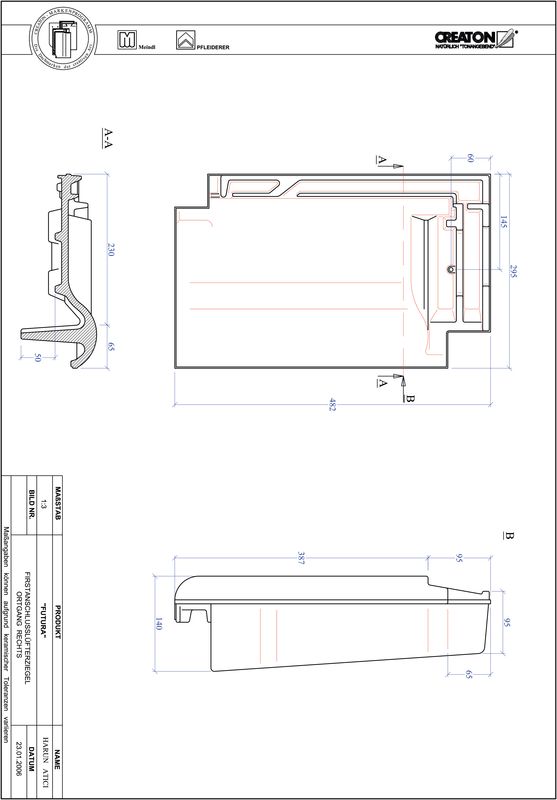

Prodotto file CAD FUTURA Esalatore raccordo colmo gronda di frontespizio destra FALOGR
pdf | 114 kB
dwg | 118 kB
jpeg | 43 kB

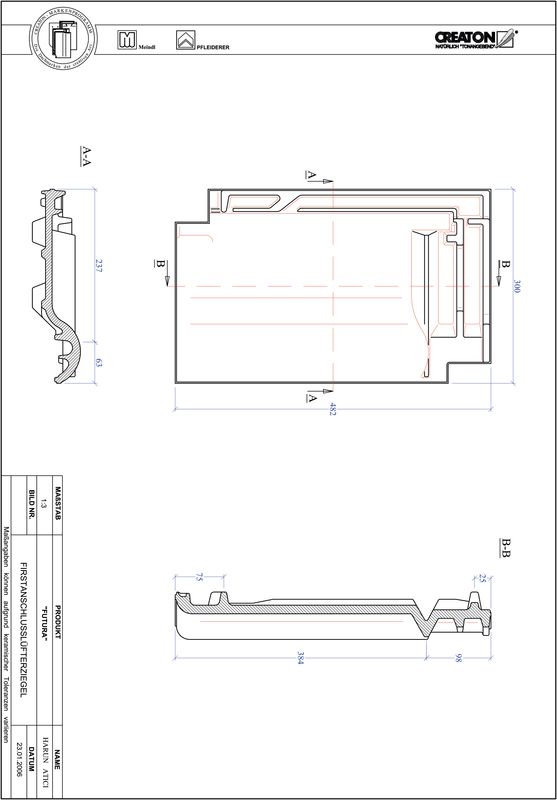

Prodotto file CAD FUTURA Tegola raccordo colmo-aeratore FALZ
pdf | 109 kB
dwg | 122 kB
jpeg | 42 kB

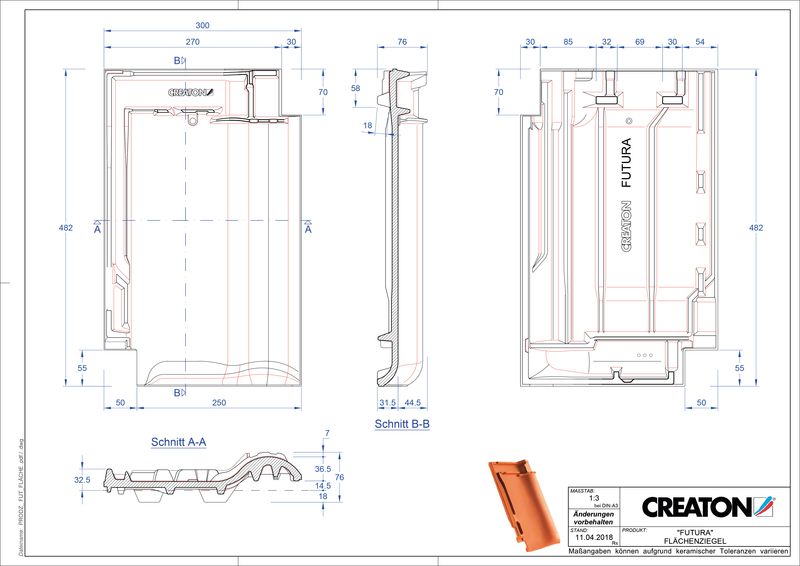

Prodotto file CAD FUTURA Superficie FLA
pdf | 114 kB
dwg | 147 kB
jpeg | 59 kB

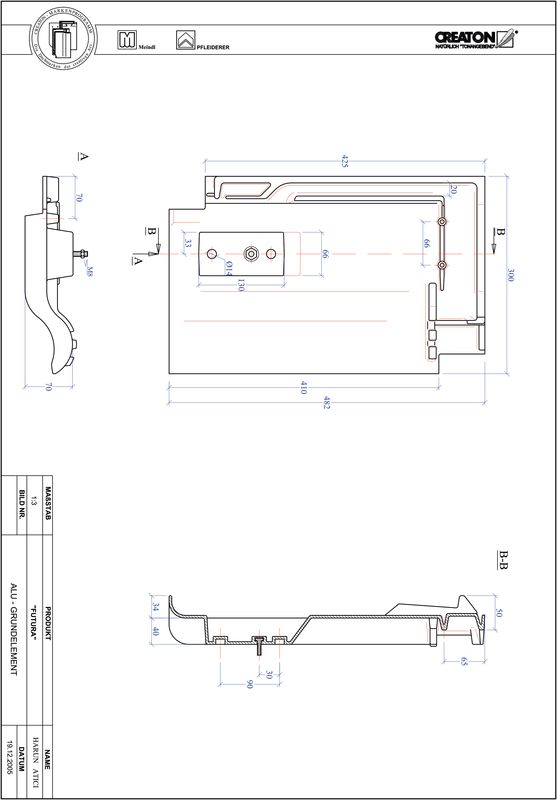

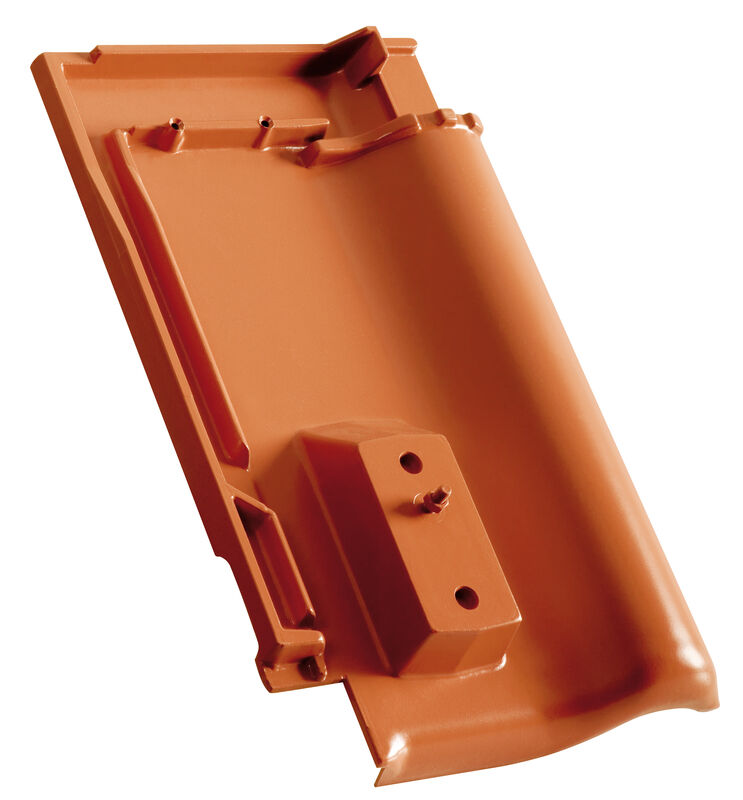

Prodotto file CAD FUTURA Alluminio base GRUNDALU
pdf | 100 kB
dwg | 116 kB
jpeg | 42 kB

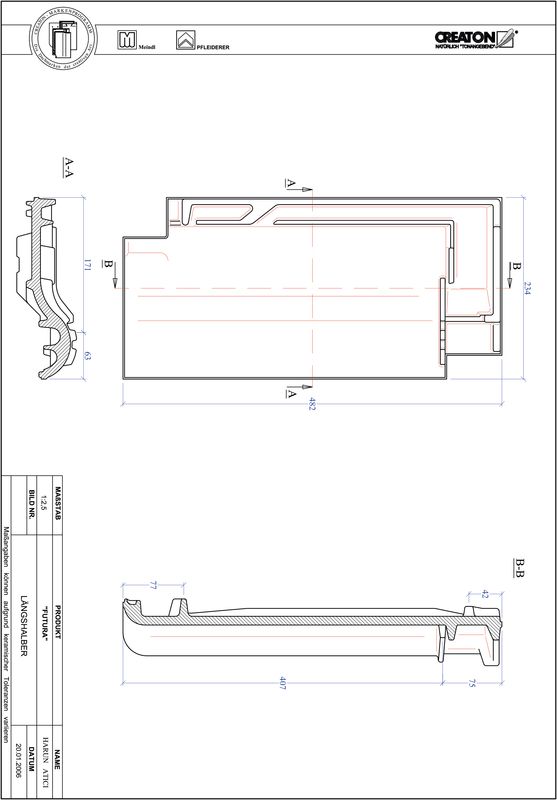

Prodotto file CAD FUTURA Mezza tegola LH
pdf | 102 kB
dwg | 127 kB
jpeg | 44 kB

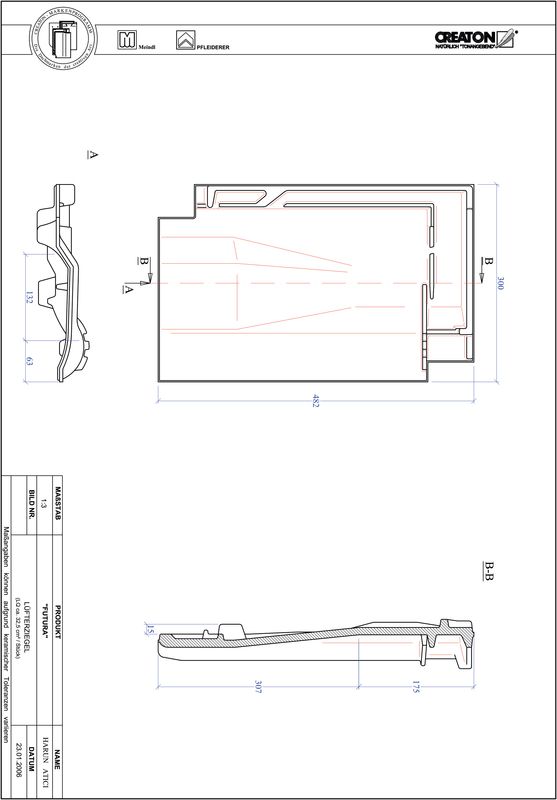

Prodotto file CAD FUTURA Tegola aeratore LUEFTZ
pdf | 106 kB
dwg | 117 kB
jpeg | 40 kB

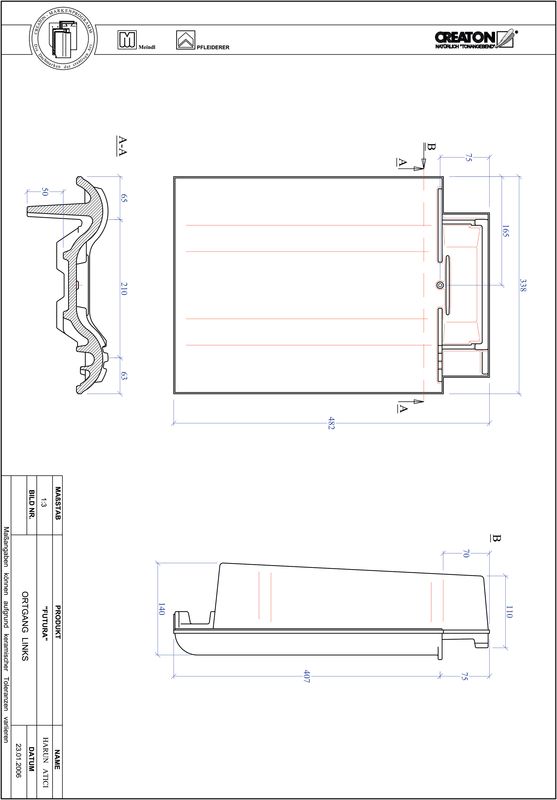

Prodotto file CAD FUTURA Gronda di frontespizio sinistra OGL
pdf | 107 kB
dwg | 120 kB
jpeg | 42 kB
Prodotto file CAD FUTURA Gronda di frontespizio destra OGR
pdf | 58 kB
dwg | 122 kB
jpeg | 36 kB

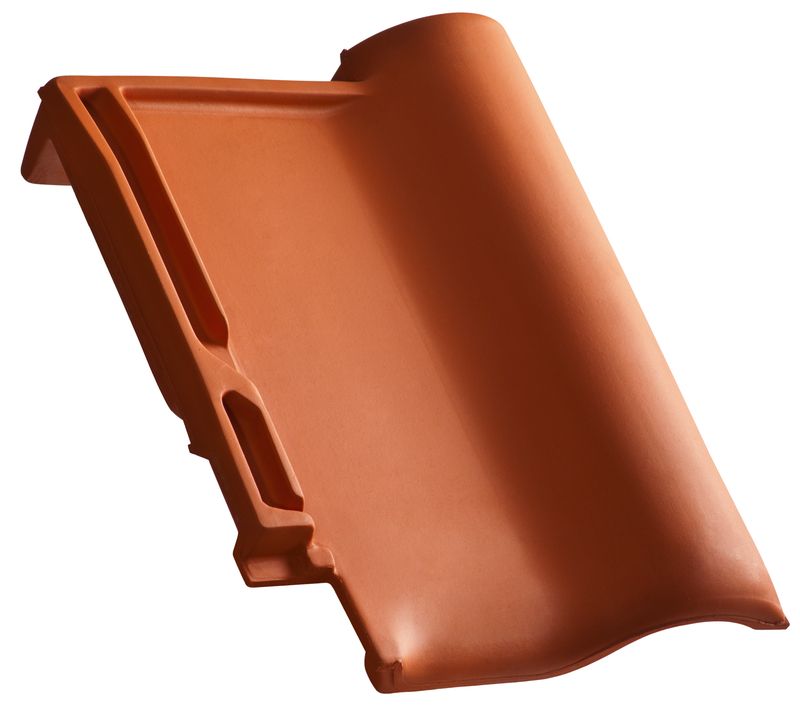

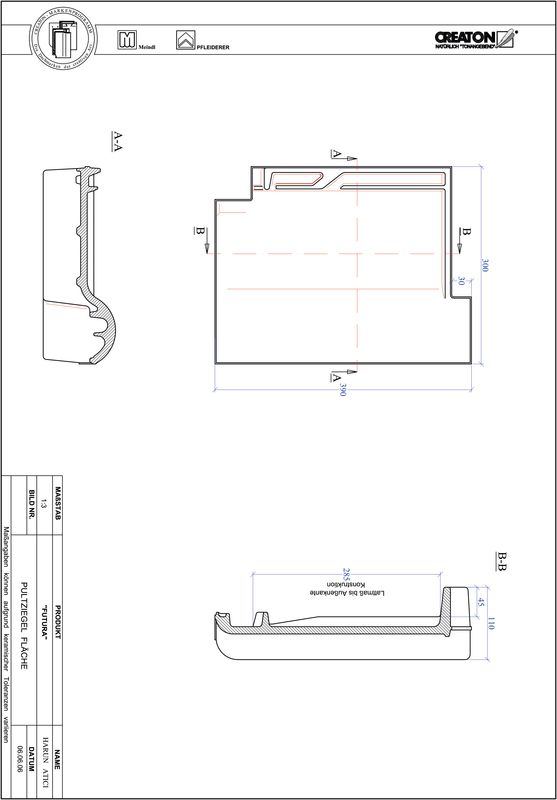

Prodotto file CAD FUTURA Tegola di testata superficie PULTFLA
pdf | 108 kB
dwg | 108 kB
jpeg | 38 kB
Prodotto file CAD FUTURA Tegola di testata gronda di frontespizio sinistra PULTOGL
pdf | 102 kB
dwg | 101 kB
jpeg | 35 kB

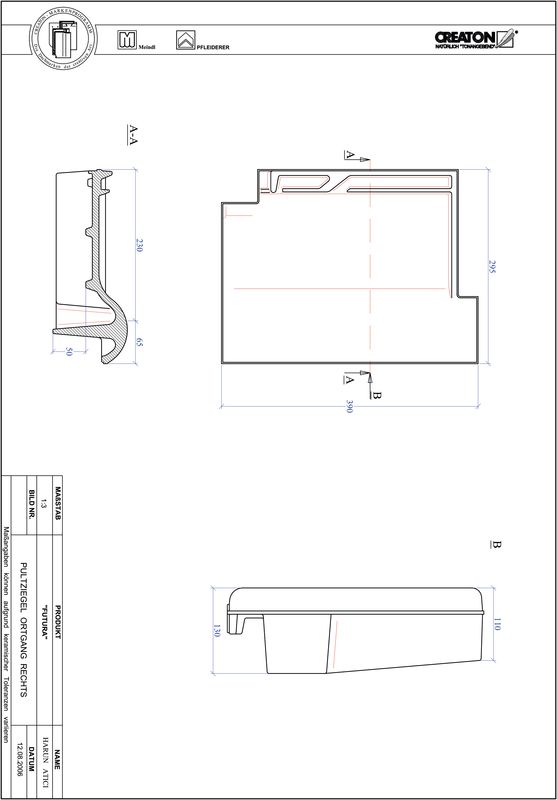

Prodotto file CAD FUTURA Tegola di testata gronda di frontespizio destra PULTOGR
pdf | 102 kB
dwg | 104 kB
jpeg | 37 kB

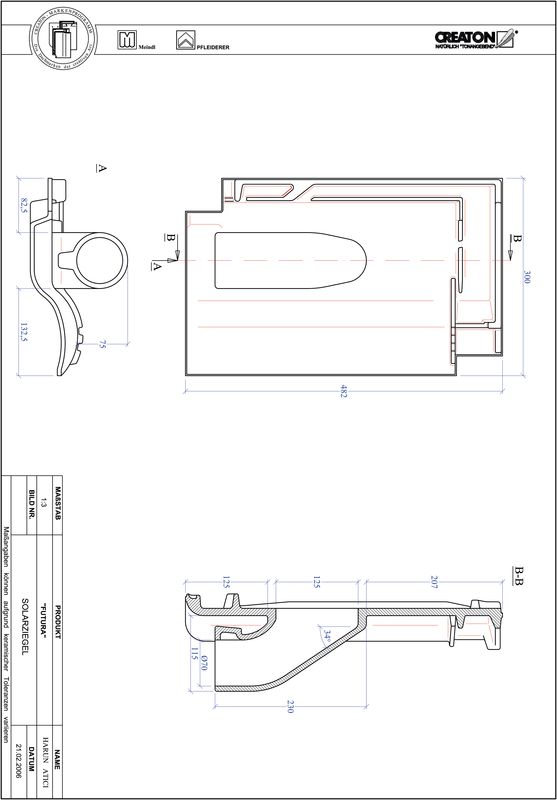

Prodotto file CAD FUTURA Solar SOLAR
pdf | 111 kB
dwg | 109 kB
jpeg | 44 kB

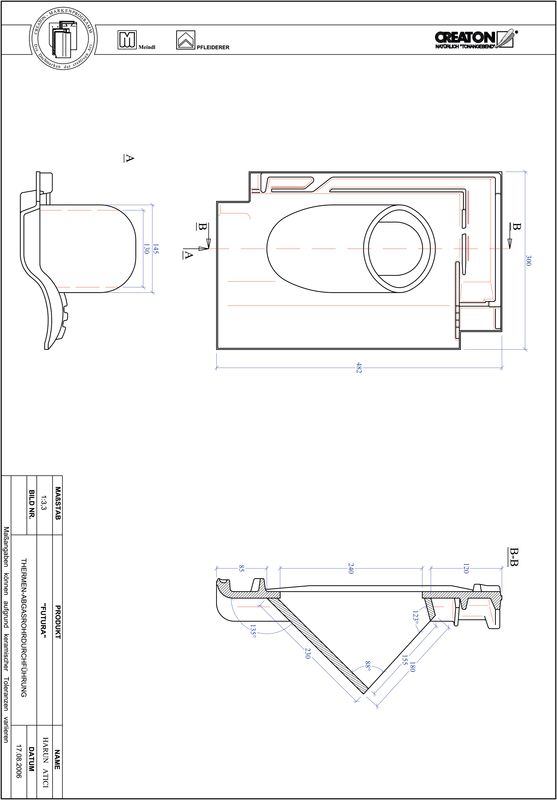

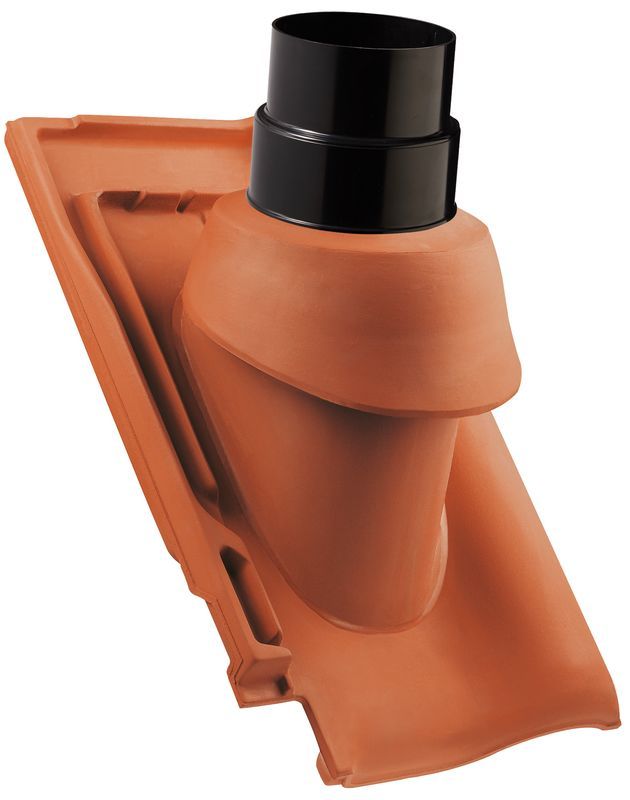

Prodotto file CAD FUTURA Therme THERME
pdf | 116 kB
dwg | 107 kB
jpeg | 44 kB
# ZUB_FIR_FIRST-PF
pdf | 110 kB
dwg | 109 kB
jpeg | 41 kB
Prodotto file CAD Assortimento accessori COLMO FIRST-PR
pdf | 110 kB
dwg | 113 kB
jpeg | 44 kB
# ZUB_SIG100_SIGNUM100
pdf | 521 kB
dwg | 180 kB
jpeg | 53 kB
# ZUB_SIG125_SIGNUM125
pdf | 550 kB
dwg | 188 kB
jpeg | 55 kB

FUTURA

Dati tecnici

Disegni tecnici

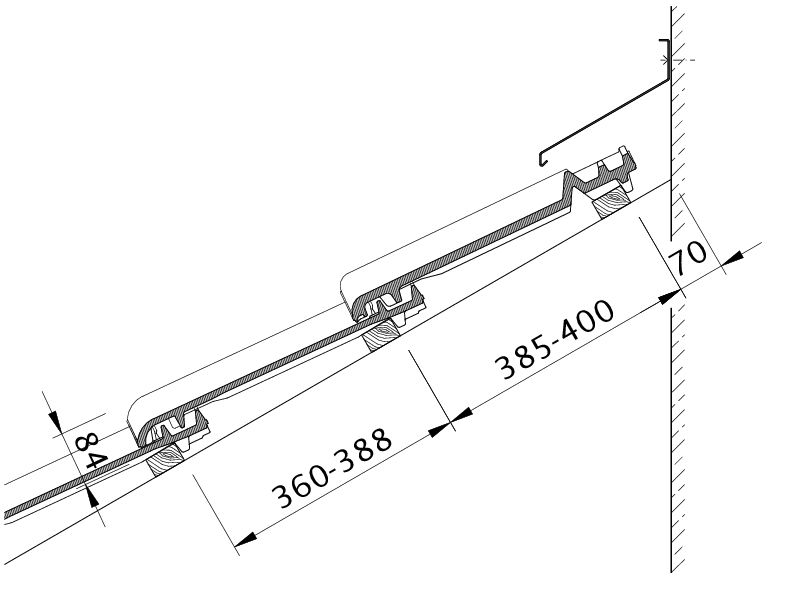

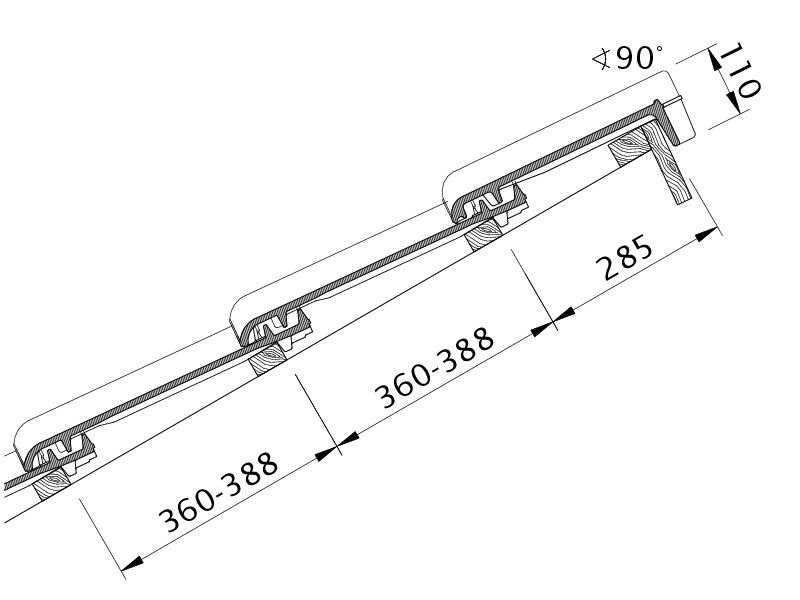

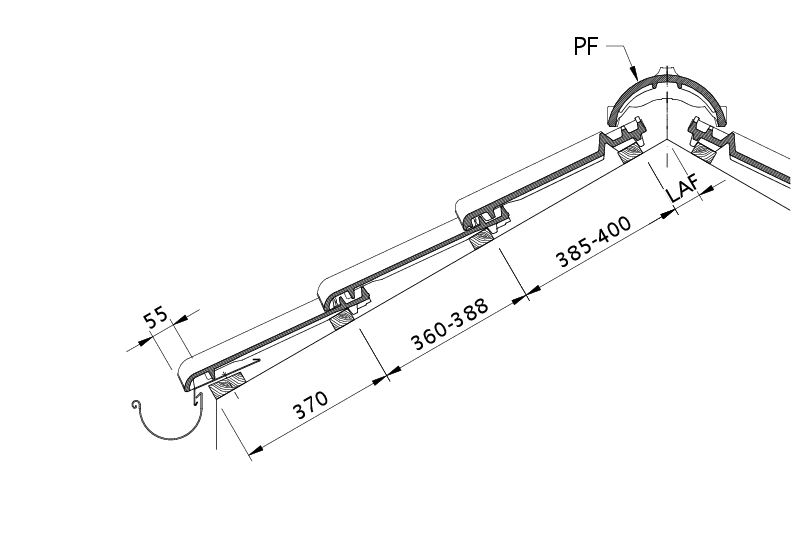

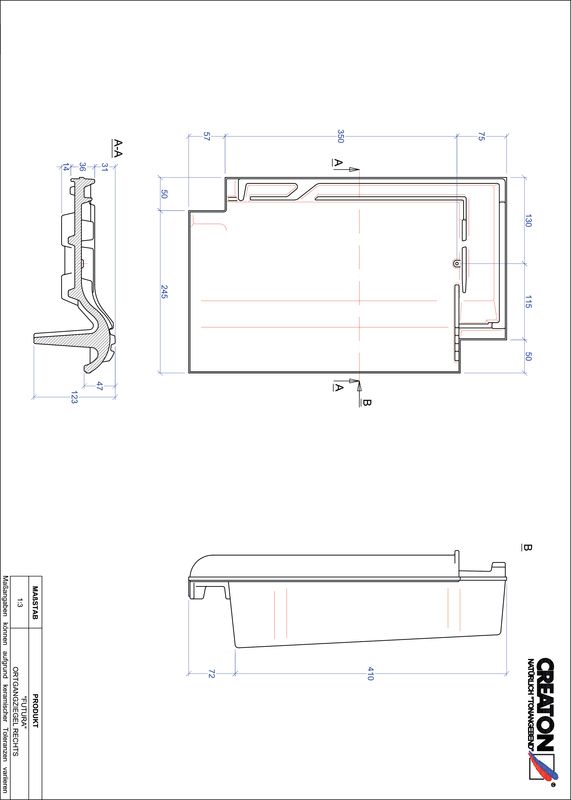

Disegno FUTURA sezione trasversale tetto DQF

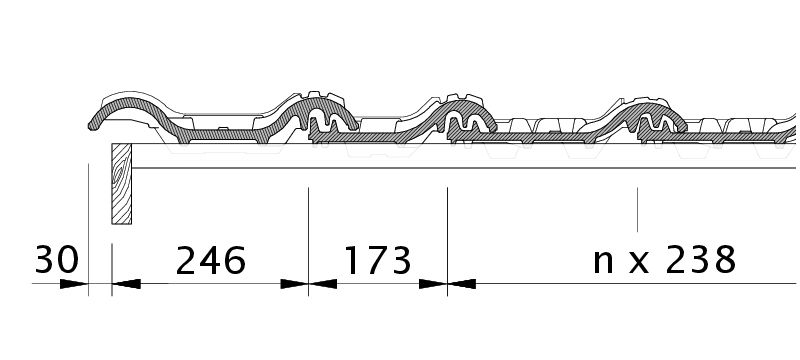

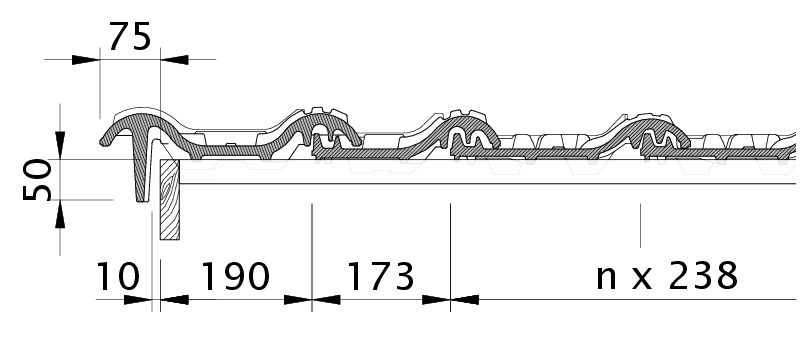

Disegno FUTURA tegola laterale sinistra con tavola per gronda di frontespizio OBL

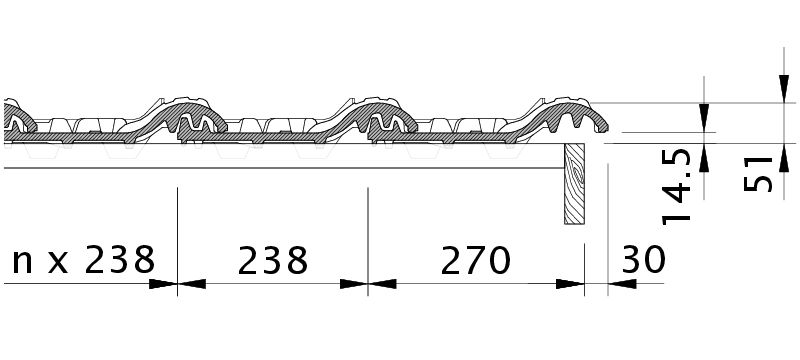

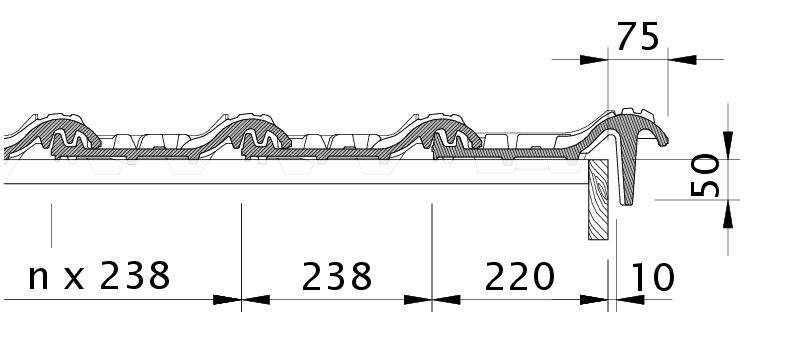

Disegno FUTURA tegola laterale destra con tavola per gronda di frontespizio OBR

Disegno FUTURA gronda di frontespizio sinistra con lamiera laterale e doppia onda ODL

Disegno FUTURA gronda di frontespizio destra con lamiera laterale e tegola OFR

Disegno FUTURA modello di tetto a una falda PDA

Disegno FUTURA raccordo superiore con INCASTRO WMF

Drawing FUTURA general view GES

Disegno FUTURA distanza tra i listelli al punto di taglio colmo, distanza listelli colmo LAF

Applicazioni

Informazioni tecniche

LAF/FLA valori

Riferimenti

Assortimento accessori

Assortimento per aerazioni tetto ed ingressi nel tetto

Assortimento per protezione antineve, accesso al tetto e montaggio elementi solari in metallo

Assortimento per dettagli tetto e fissaggio antivento

Assortimento tegole di colmo e di displuvio

Download

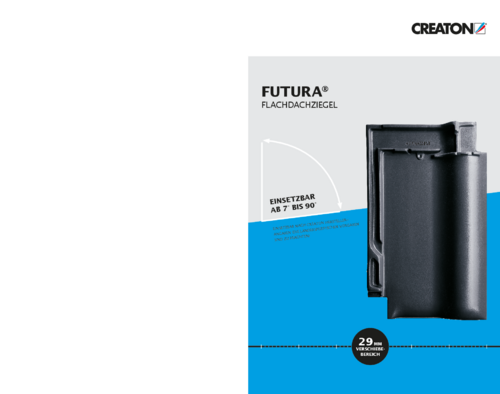

Brochure e documenti

CAD

Prodotto file CAD ETRUSKO Antenna ANTENNE

Prodotto file CAD FUTURA Tegola a doppia onda DWZ

Prodotto file CAD FUTURA Esalatore raccordo colmo mezza tegola FALLH

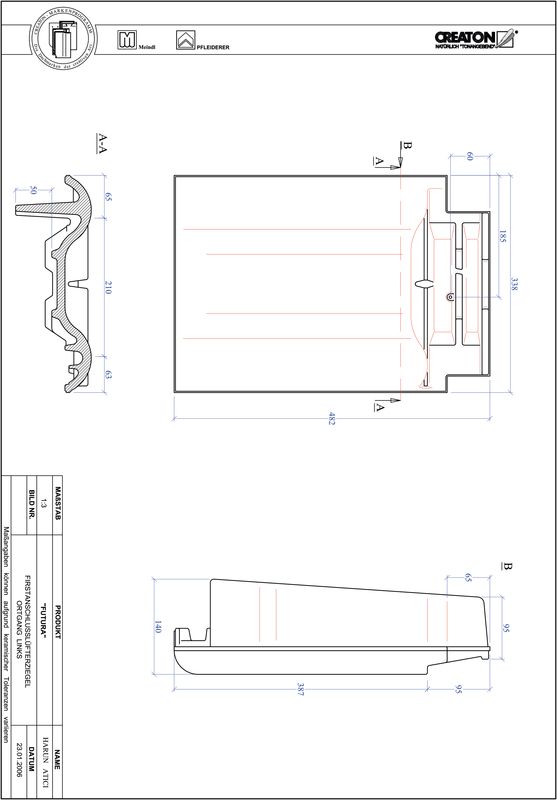

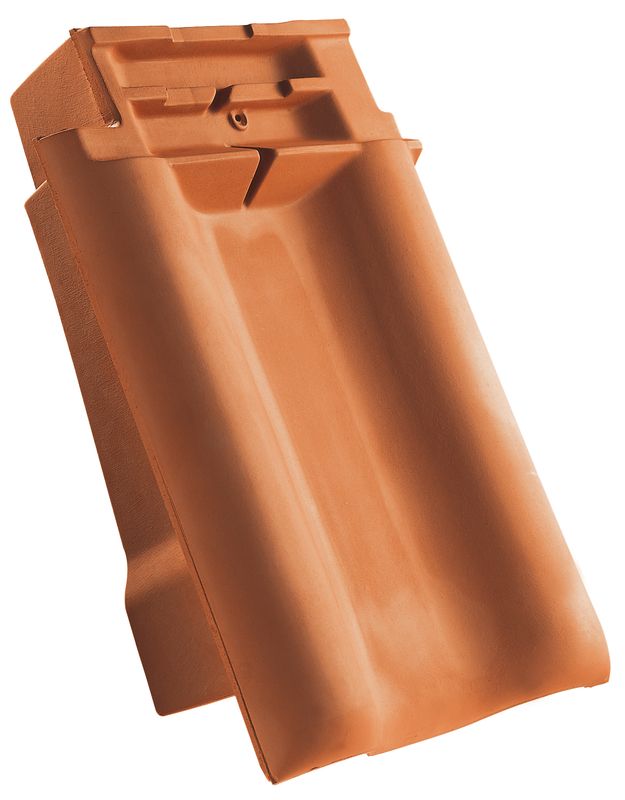

Prodotto file CAD FUTURA Esalatore raccordo colmo gronda di frontespizio sinistra FALOGL

Prodotto file CAD FUTURA Esalatore raccordo colmo gronda di frontespizio destra FALOGR

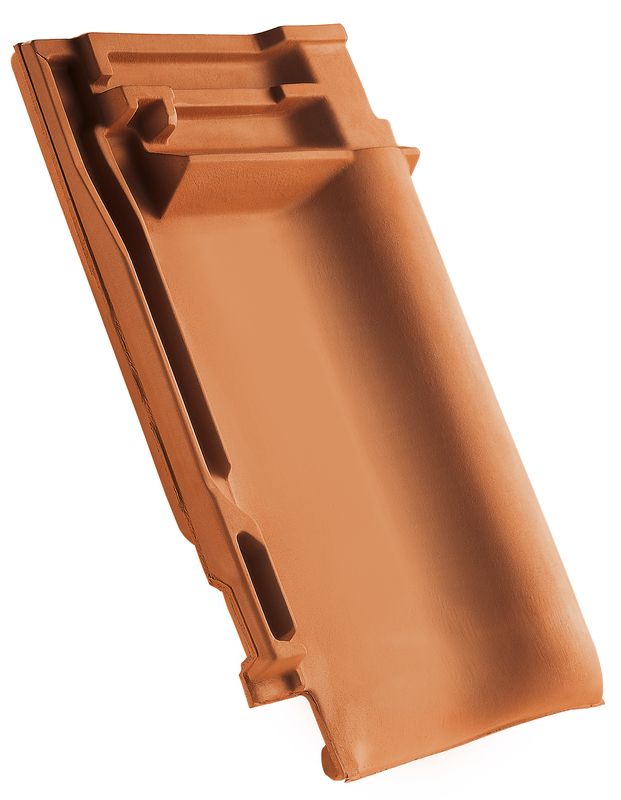

Prodotto file CAD FUTURA Tegola raccordo colmo-aeratore FALZ

Prodotto file CAD FUTURA Superficie FLA

Prodotto file CAD FUTURA Alluminio base GRUNDALU

Prodotto file CAD FUTURA Mezza tegola LH

Prodotto file CAD FUTURA Tegola aeratore LUEFTZ

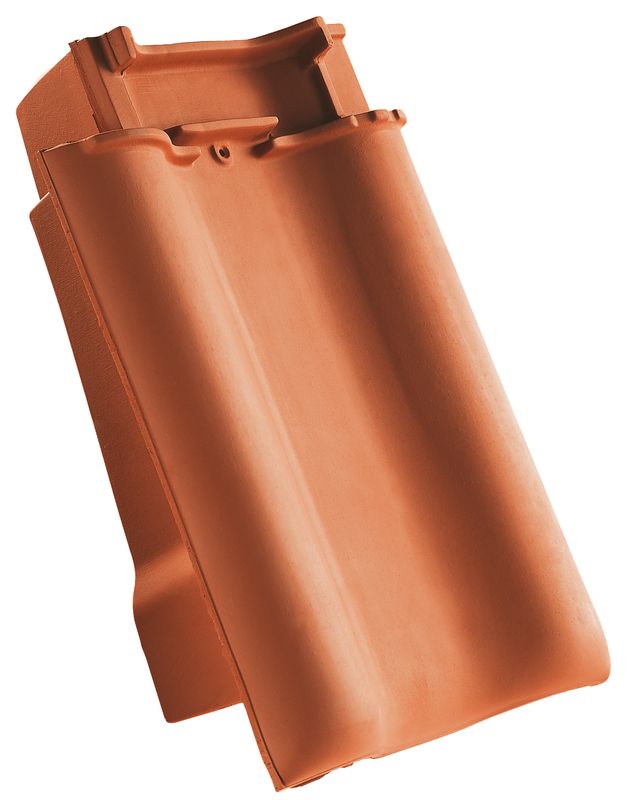

Prodotto file CAD FUTURA Gronda di frontespizio sinistra OGL

Prodotto file CAD FUTURA Gronda di frontespizio destra OGR

Prodotto file CAD FUTURA Tegola di testata superficie PULTFLA

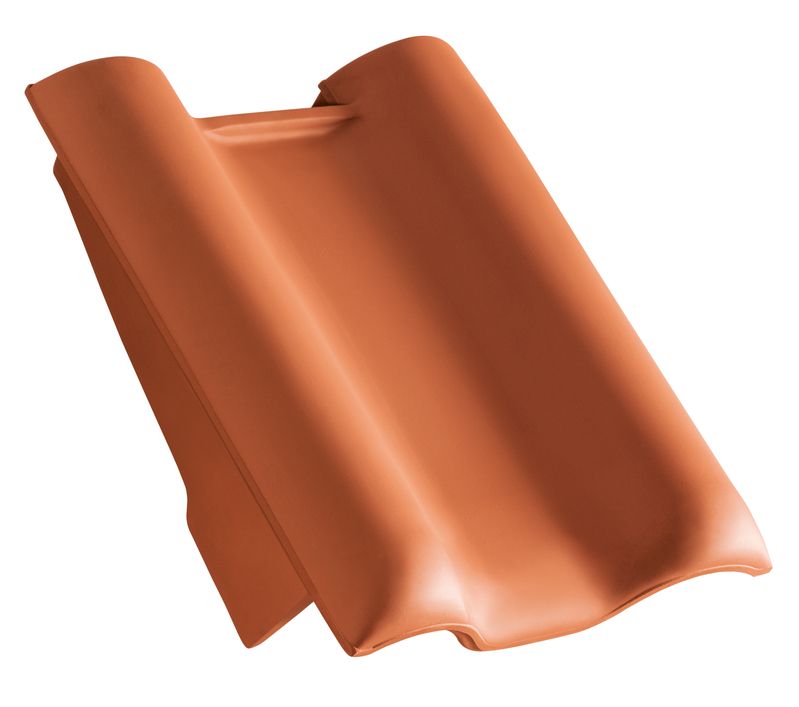

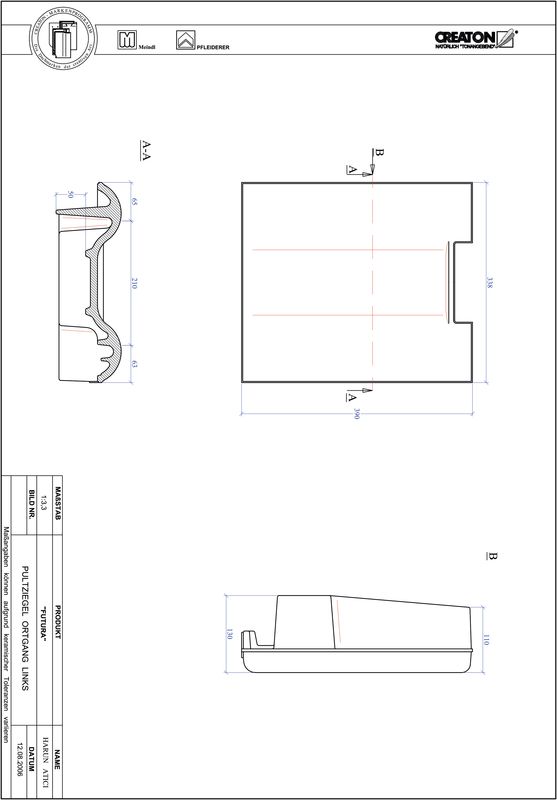

Prodotto file CAD FUTURA Tegola di testata gronda di frontespizio sinistra PULTOGL

Prodotto file CAD FUTURA Tegola di testata gronda di frontespizio destra PULTOGR

Prodotto file CAD FUTURA Solar SOLAR

Prodotto file CAD FUTURA Therme THERME

# ZUB_FIR_FIRST-PF

Prodotto file CAD Assortimento accessori COLMO FIRST-PR

# ZUB_SIG100_SIGNUM100

# ZUB_SIG125_SIGNUM125

Social Media
