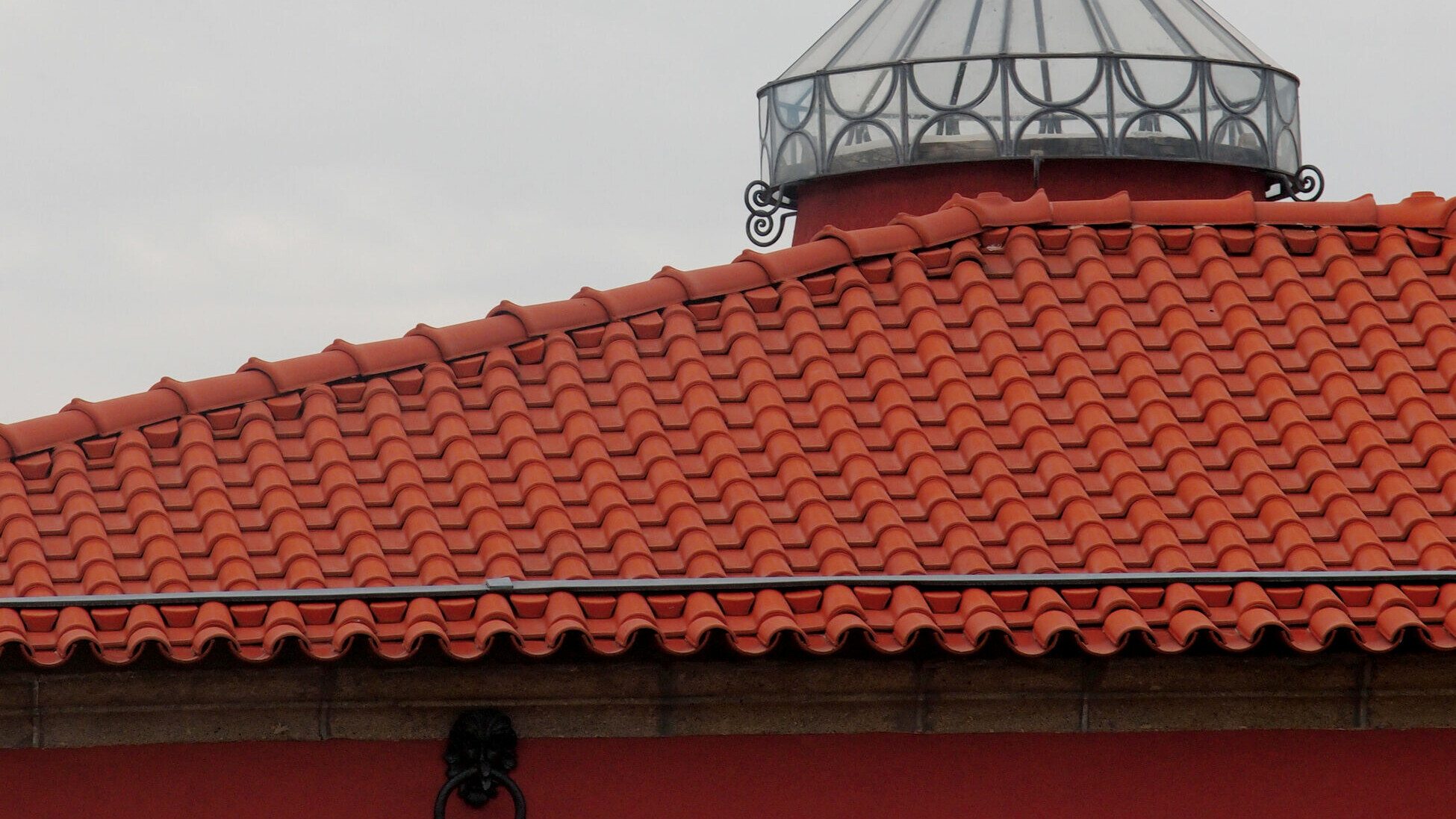

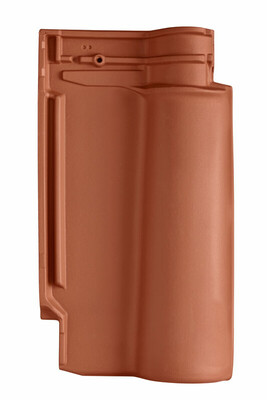

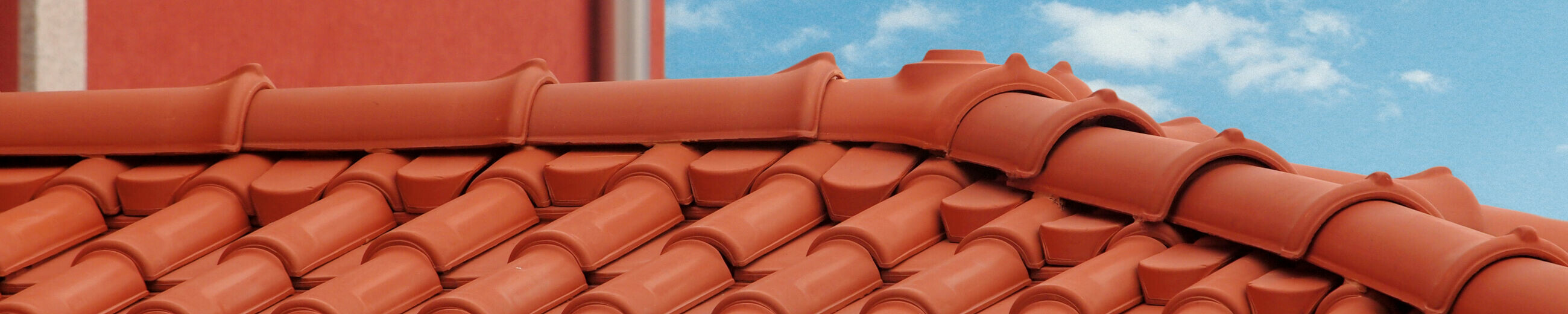

ETRUSKO natural red

ETRUSKO (ADVANCE LUSA)

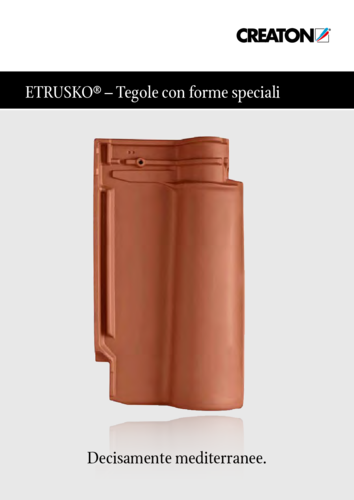

Decisamente mediterranee.

  • Nuove variazioni cromatiche secondo il modello dei Paesi meridionali: NUANCE rosso naturale versione fiamma e Toscana ingobbiato
  • Nuova variante di gronda di frontespizio: l’incastro della gronda di frontespizio più lunga offre più possibilità di coprire le strutture sottostanti
  • Eccellente comportamento fluidodinamico e deflusso sicuro dell'acqua grazie alla sovrapposizione tecnicamente ottimale
  • Forma precisa con connotazioni dei Paesi del sud

Attenzione: Modello fuori produzione - la tegola in argilla ETRUSKO non è più disponibile.

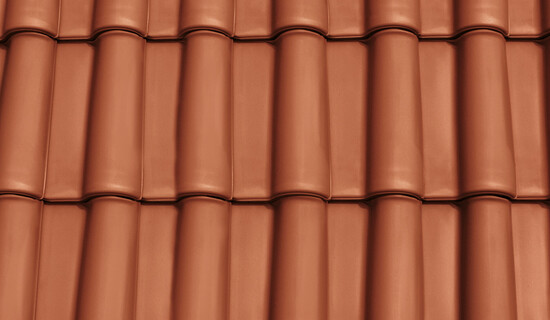

rosso naturale
rosso naturale
NUANCE rosso naturale anticchizzato
NUANCE rosso naturale anticchizzato

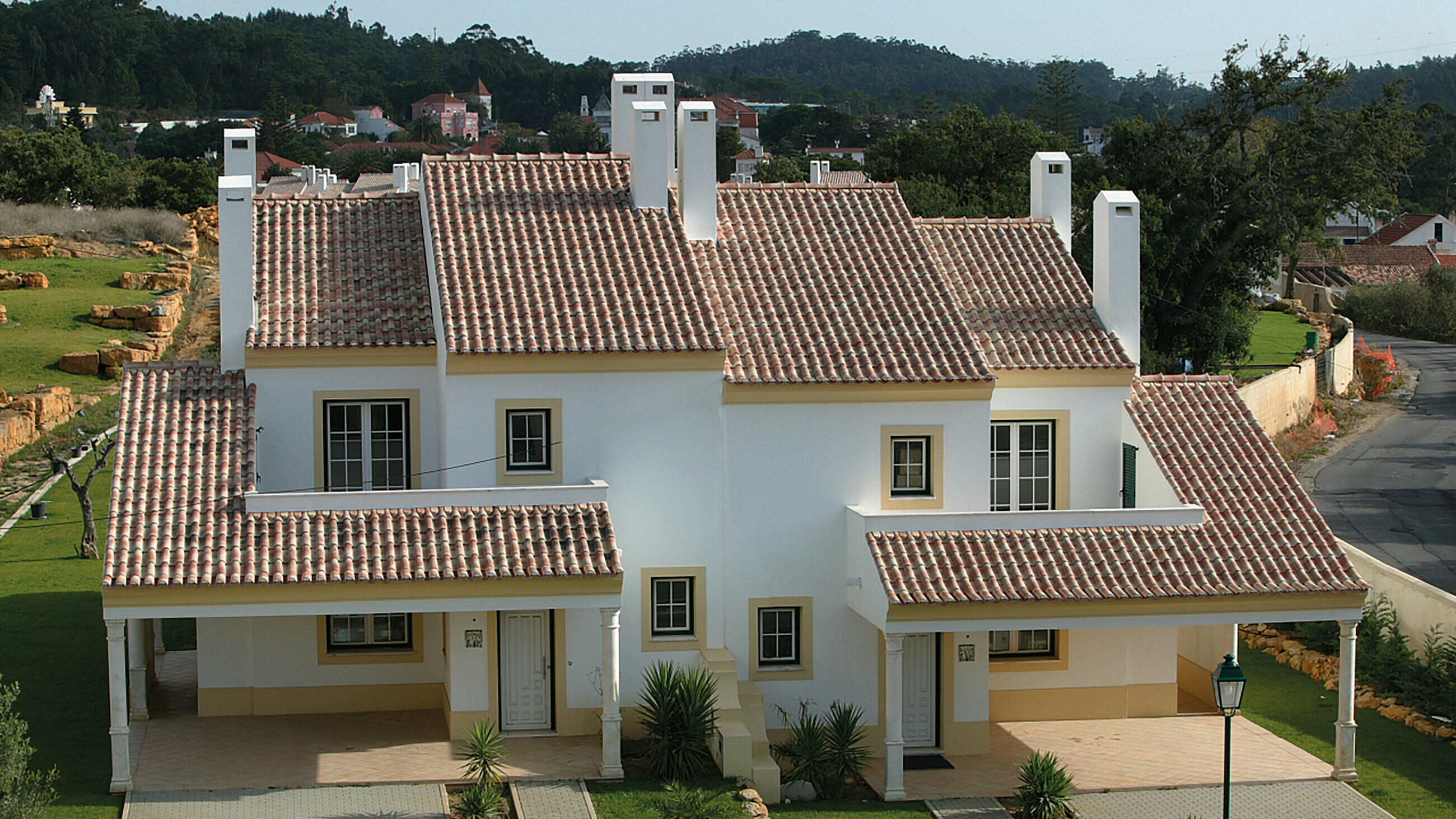

NUANCE Toscana ingobbiato
NUANCE Toscana ingobbiato

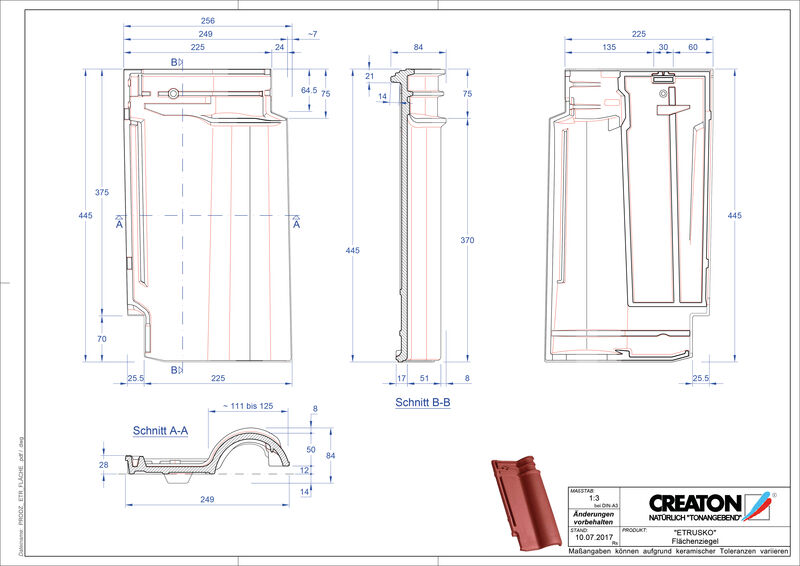

Dati tecnici

Grandezza (ca.)249 x 445 mm
Larghezza di sovrapposizione min. (ca.)198 mm
Larghezza di sovrapposizione al m (ca.)200 mm
Larghezza di sovrapposizione max. (ca.)202 mm
Lunghezza di sovrapposizione min. (ca.)378 mm
Lunghezza di sovrapposizione al m (ca.)382 mm
Lunghezza di sovrapposizione max. (ca.)385 mm
Fabbisogno di tegole min. (ca.)12.9 pezzi/m²
Fabbisogno di tegole al m. (ca.)13.1 pezzi/m²
Fabbisogno tegole max. (ca.)13.4 pezzi/m²
Peso per pezzo (ca.)3.15 kg/pezzo
Peso al m² (ca.)40.4 kg/m²
Peso per pallet (ca.)934 kg
Pezzi per minipack9 pezzi
Pezzi per pallet288 pezzi

Disegni tecnici

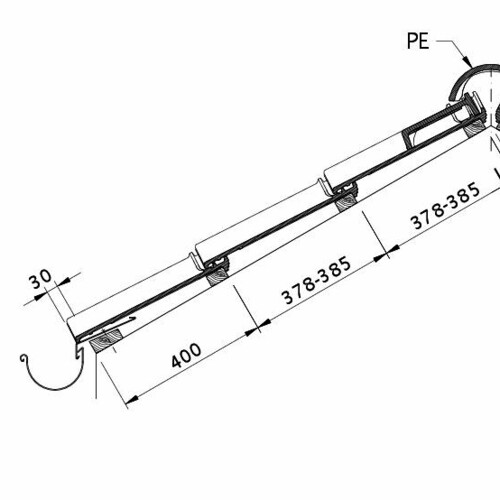

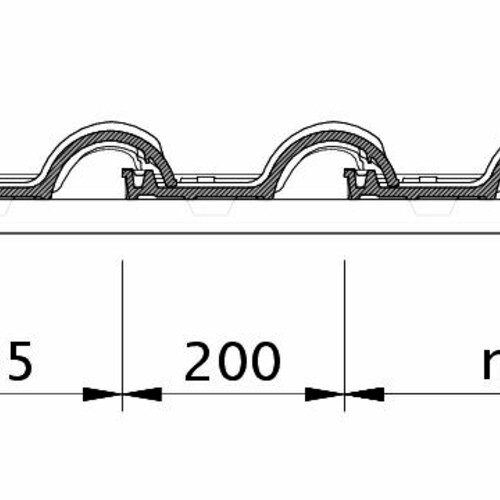

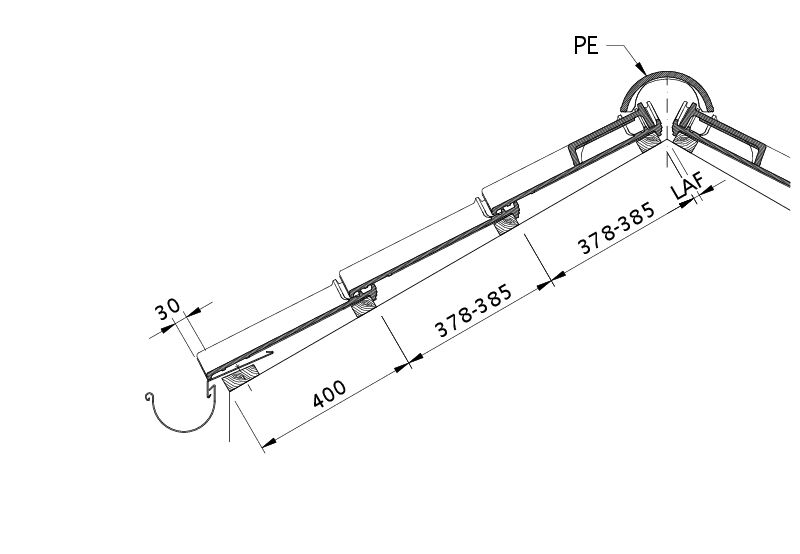

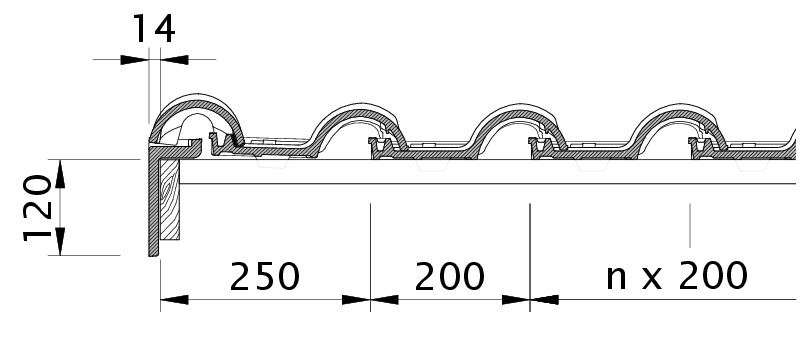

Disegno ETRUSKO sezione trasversale tetto DQF
Disegno ETRUSKO sezione trasversale tetto DQF

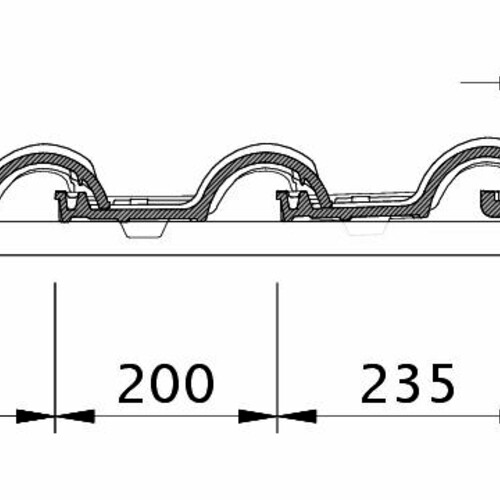

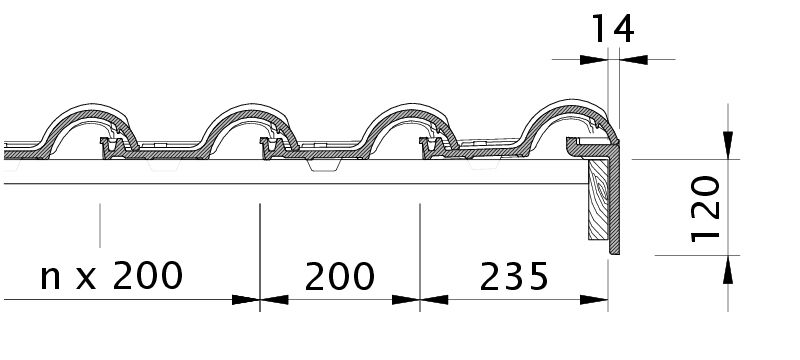

Disegno ETRUSKO gronda di frontespizio destra con tavola per gronda di frontespizio OBR
Disegno ETRUSKO gronda di frontespizio destra con tavola per gronda di frontespizio OBR
Disegno ETRUSKO gronda di frontespizio sinistra con lamiera laterale e doppia onda ODL
Disegno ETRUSKO gronda di frontespizio sinistra con lamiera laterale e doppia onda ODL

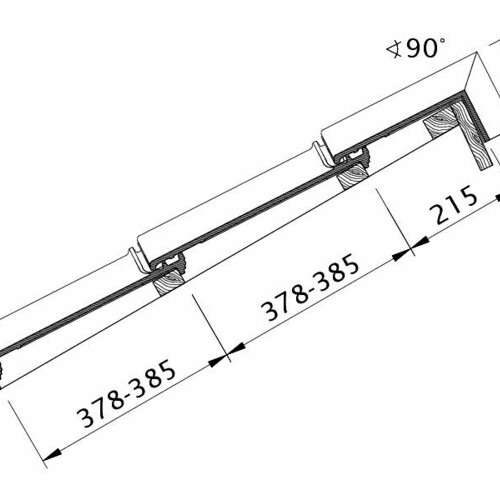

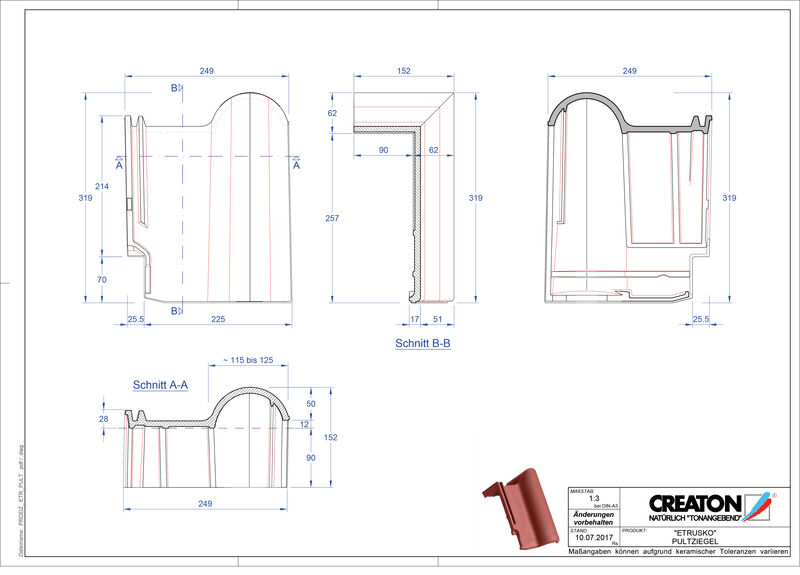

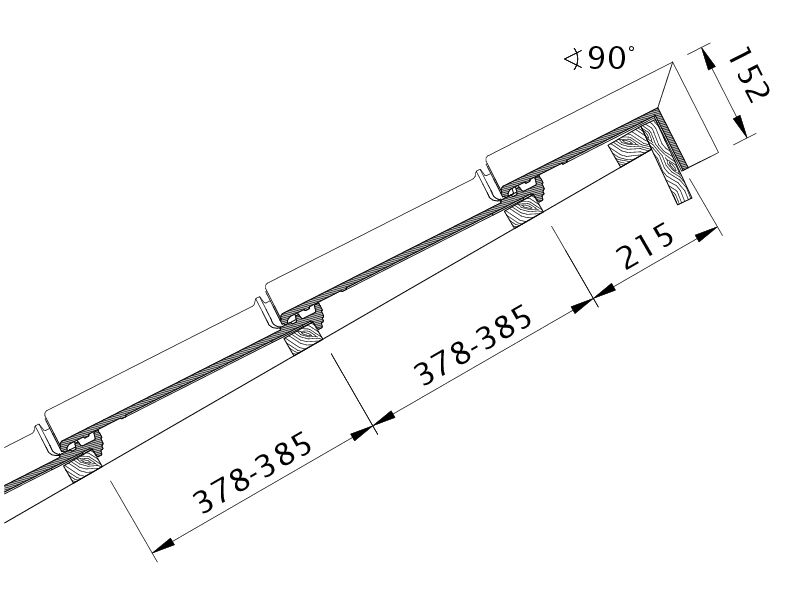

Disegno ETRUSKO modello di tetto a una falda PDA
Disegno ETRUSKO modello di tetto a una falda PDA

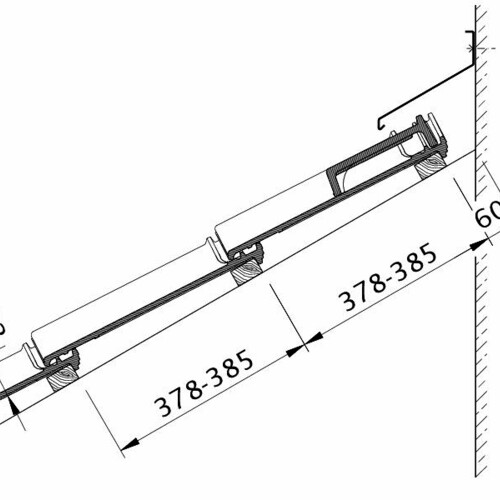

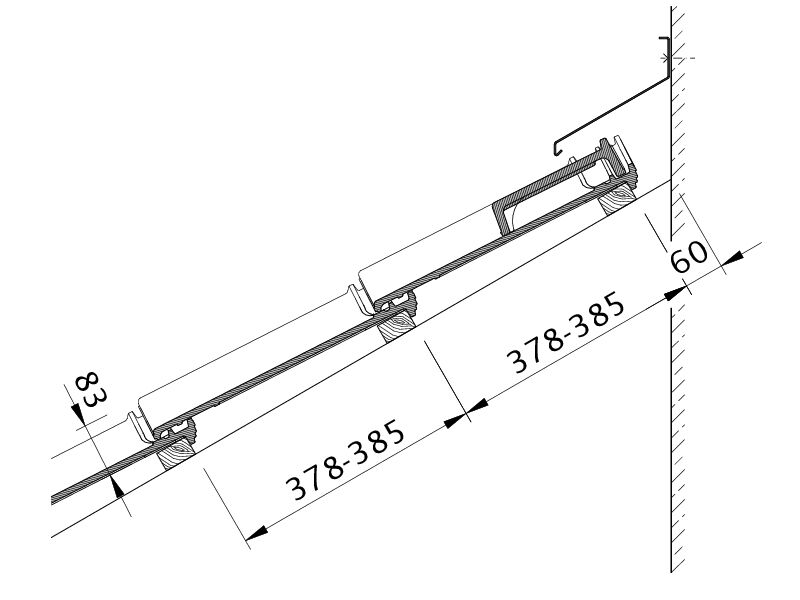

Disegno ETRUSKO raccordo parete WMF
Disegno ETRUSKO raccordo parete WMF

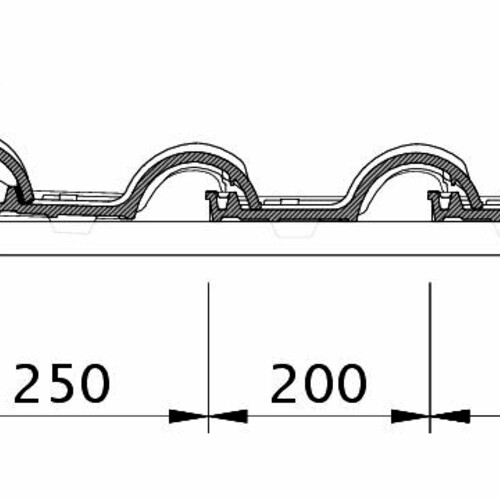

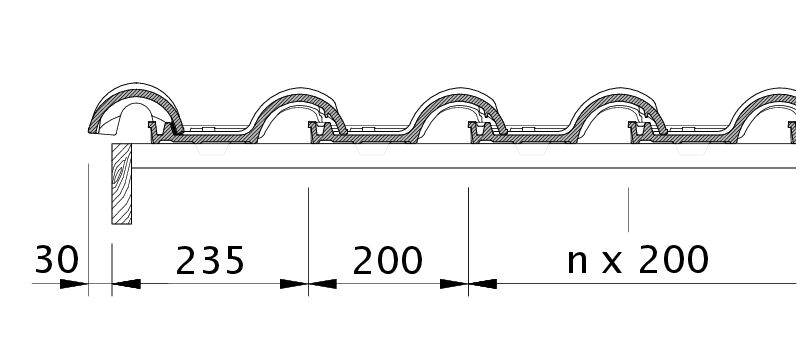

Disegno ETRUSKO gronda di frontespizio sinistra con tavola per gronda di frontespizio OBL
Disegno ETRUSKO gronda di frontespizio sinistra con tavola per gronda di frontespizio OBL

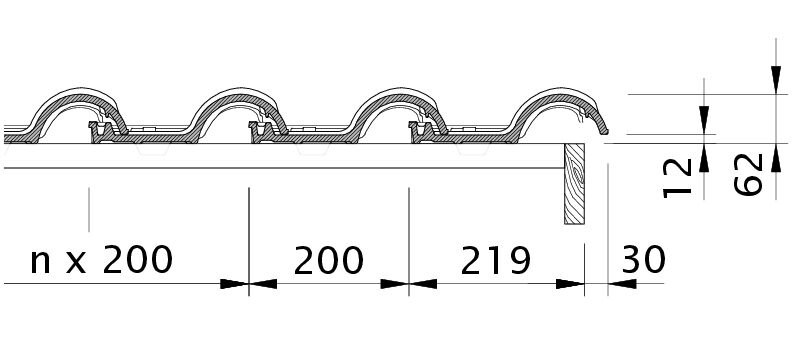

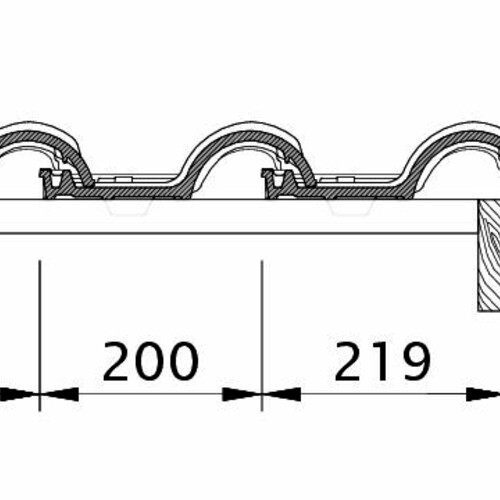

Disegno ETRUSKO gronda di frontespizio destra con lamiera laterale e tegola OFR
Disegno ETRUSKO gronda di frontespizio destra con lamiera laterale e tegola OFR

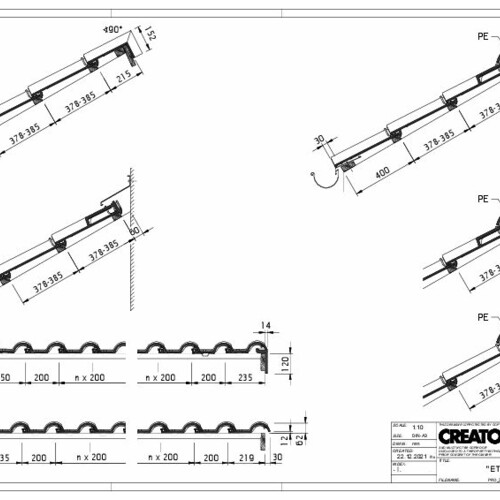

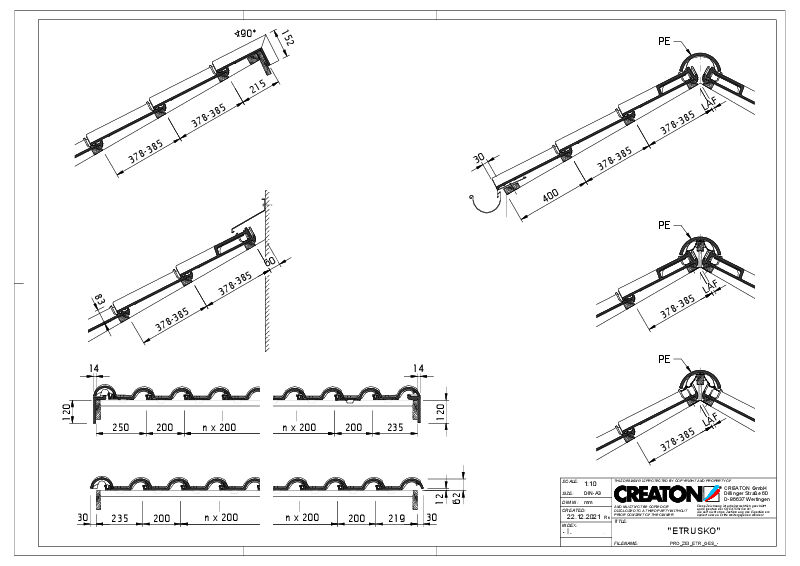

Zeichnung ETRUSKO Gesamtansicht GES
Zeichnung ETRUSKO Gesamtansicht GES

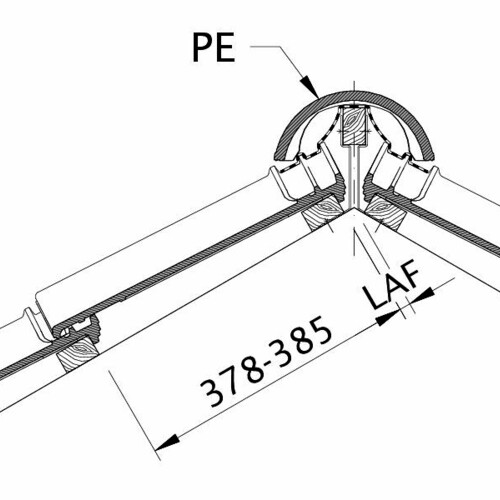

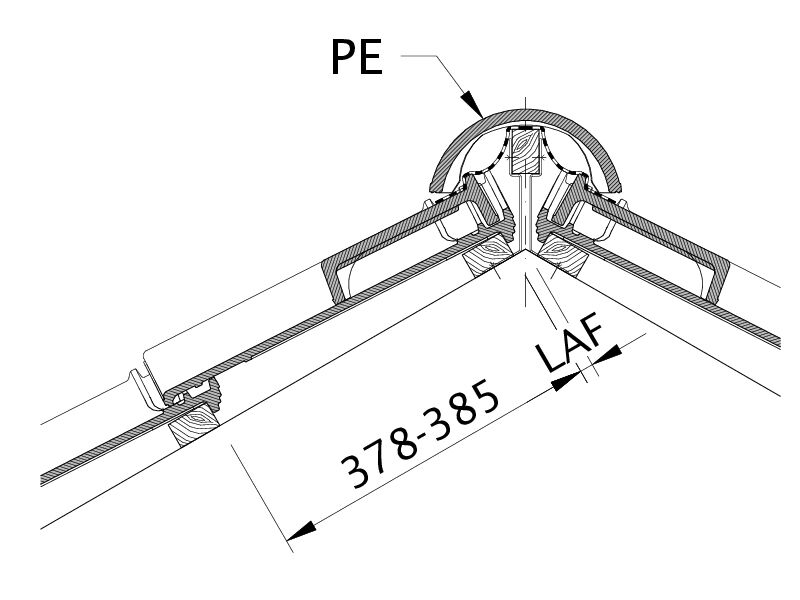

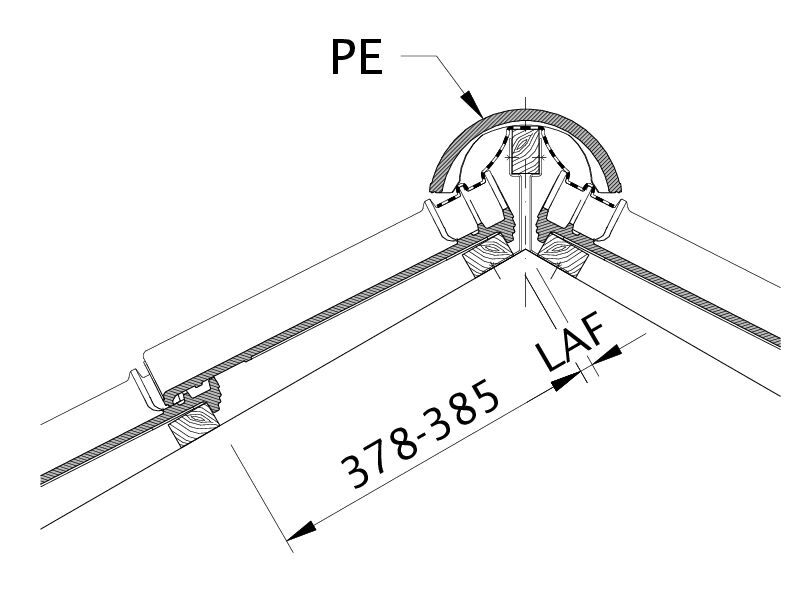

Zeichnung ETRUSKO Lattenabstand zum Firstschnittpunkt, Firstlattenabstand Sonderlösung LAFSON
Zeichnung ETRUSKO Lattenabstand zum Firstschnittpunkt, Firstlattenabstand Sonderlösung LAFSON

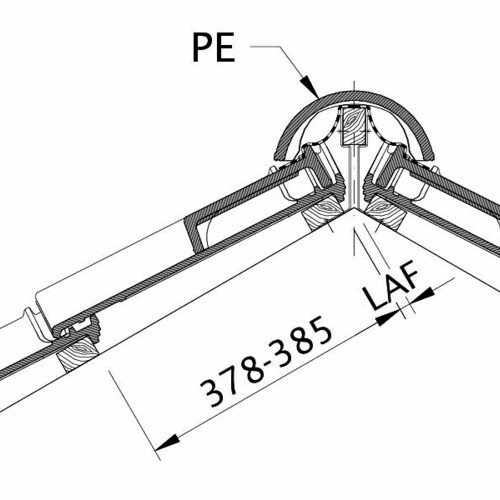

Disegno MAGNUM distanza tra i listelli al punto di taglio colmo, distanza listelli colmo LAF
Disegno MAGNUM distanza tra i listelli al punto di taglio colmo, distanza listelli colmo LAF

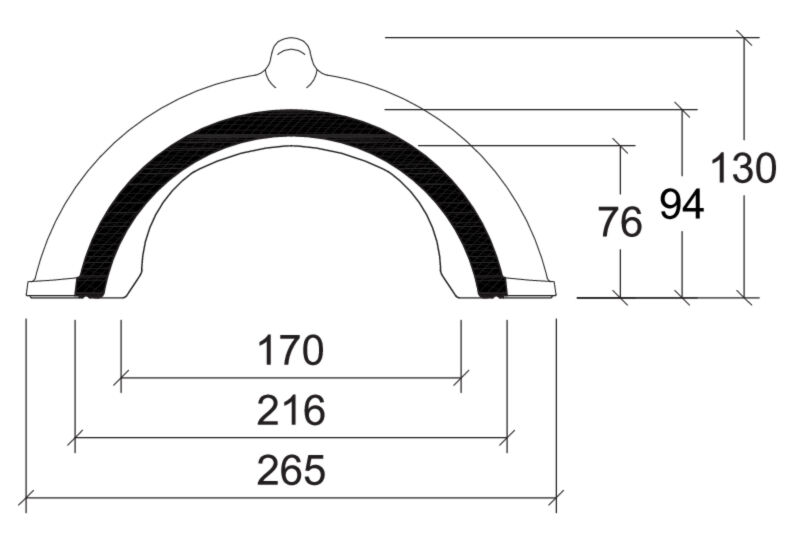

Disegno assortimento tegole di colmo e di displuvio PE-Firstziegel
Disegno assortimento tegole di colmo e di displuvio PE-Firstziegel

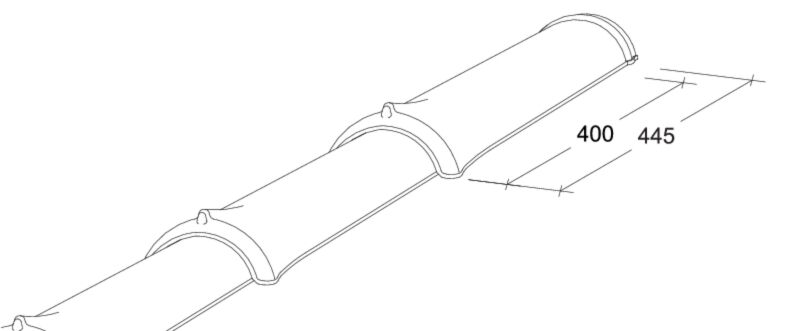

Disegno assortimento tegole di colmo e di displuvio PE-Firstziegel-Perspektive
Disegno assortimento tegole di colmo e di displuvio PE-Firstziegel-Perspektive

Applicazioni

Valido per l'Austria
17 °Inclinazione tetto regolare (A)
≥17 °Realizzazione di un sottotetto resistente alla pioggia secondo Önorm, prodotti CREATON possibili: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥15 °Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo Önorm, prodotti CREATON possibili: QUATTRO longlife extra
≥14 °Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo le specifiche del fabbricante CREATON, si prega di rispettare le direttive di installazione separate, prodotti CREATON possibili: QUATTRO longlife extra

Informazioni tecniche

  • Il disegno tecnico rappresentato è solo un esempio di progettazione.
  • In base alle direttive del ZVDH (associazione centrale degli artigiani che si occupano della copertura del tetto) per le tegole laterali, la distanza tra l'incastro della gronda di frontespizio e il filo esterno parete e/o filo esterno rivestimento deve essere di almeno 1 cm.
  • Per l'esecuzione di lavori al tetto valgono i regolamenti e le norme nazionali vigenti. Essi variano da Paese a Paese (ad es. regolamento ZVDH, ÖNORMEN) e devono essere rispettati durante l'esecuzione. Inoltre CREATON prepara dati specifici per l'esecuzione del sottotetto che devono essere rispettati in quanto dati del costruttore. Sono disponibili nel nostro planner del tetto o in www.creaton.de / www.creaton.at..
  • Please consider the sample letter for the standard CREATON roof pitches.

LAF/FLA valori

Valori LAF-/FLA in mm con INCASTRO per listelli 30x50
Fabbisogno tegola di colmo (ca.)DN10°15°20°25°30°35°40°45°
PE 2.5 Pezzo/lfmLAF50403020151055
PE 2.5 Pezzo/lfmFLA155150145135135130125125
Valori LAF-/FLA in mm con INCASTRO per listelli 40x60
Fabbisogno tegola di colmo (ca.)DN10°15°20°25°30°35°
PE 2.5 Pezzo/lfmLAF50403015105
PE 2.5 Pezzo/lfmFLA165160155145145140
Valori LAF-/FLA in mm con INCASTRO per listelli 50x50
Fabbisogno tegola di colmo (ca.)DN10°15°20°25°30°
PE 2.5 Pezzo/lfmLAF453525105
PE 2.5 Pezzo/lfmFLA175170165155150

Riferimenti

Assortimento accessori

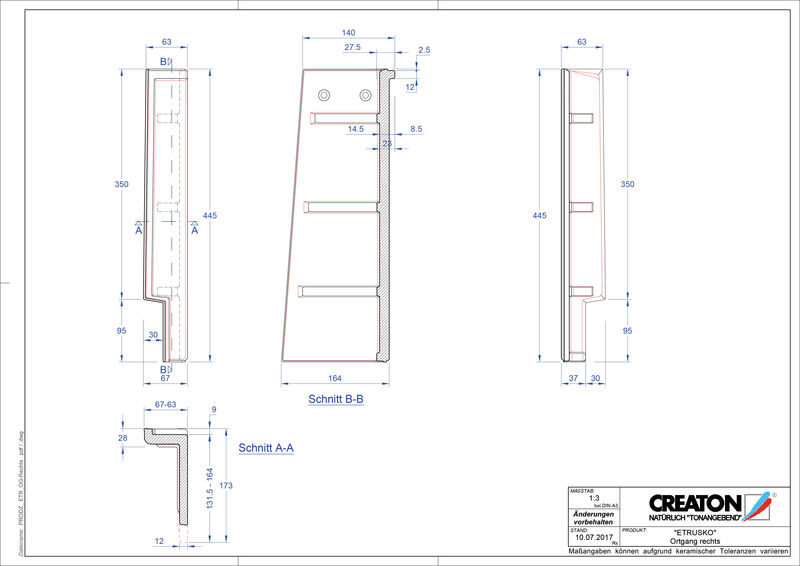

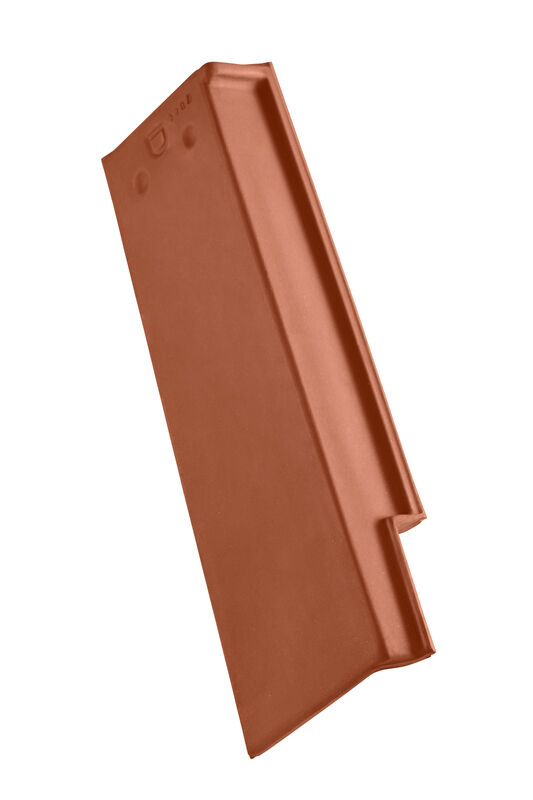

ETR Tegola laterale destra

ETR Tegola laterale destra

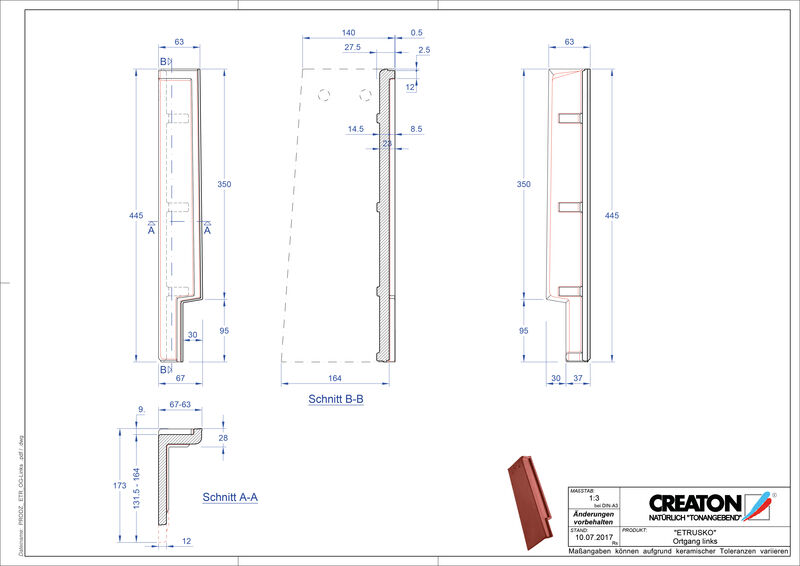

ETR Tegola laterale sinistra

ETR Tegola laterale sinistra

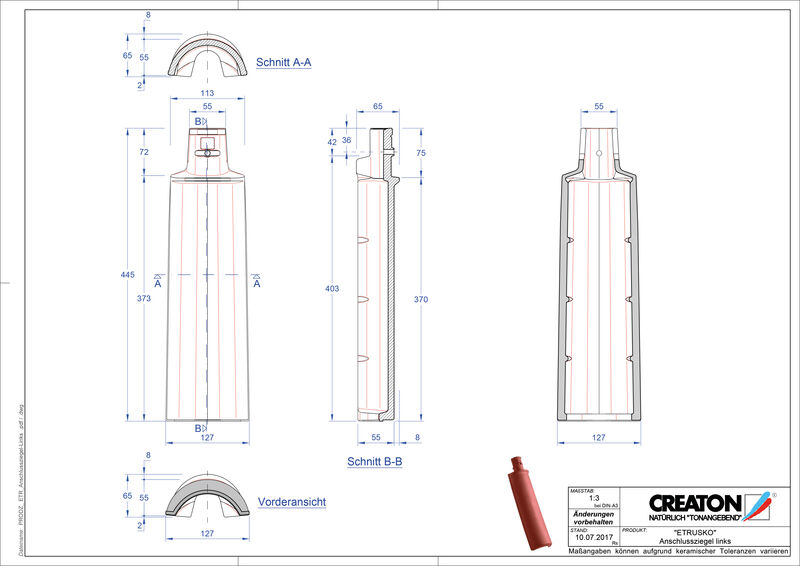

ETR Tegola di collegamento sinistra

ETR Tegola di collegamento sinistra

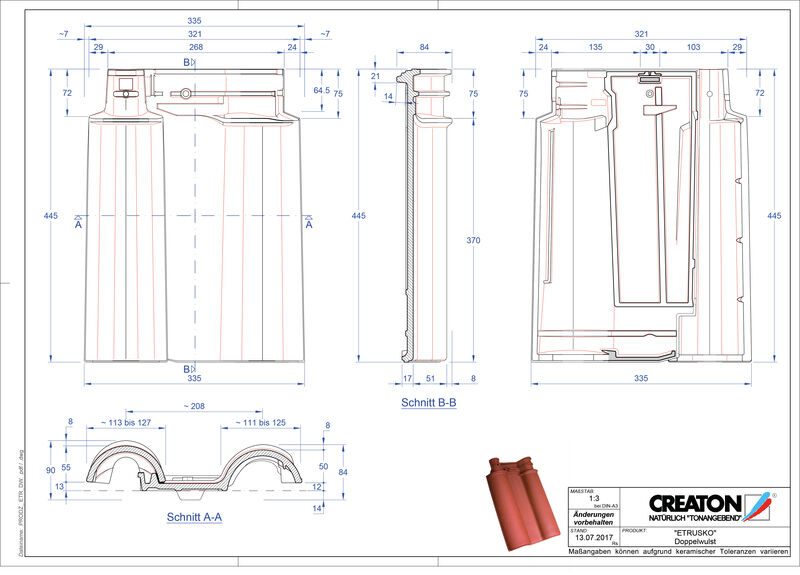

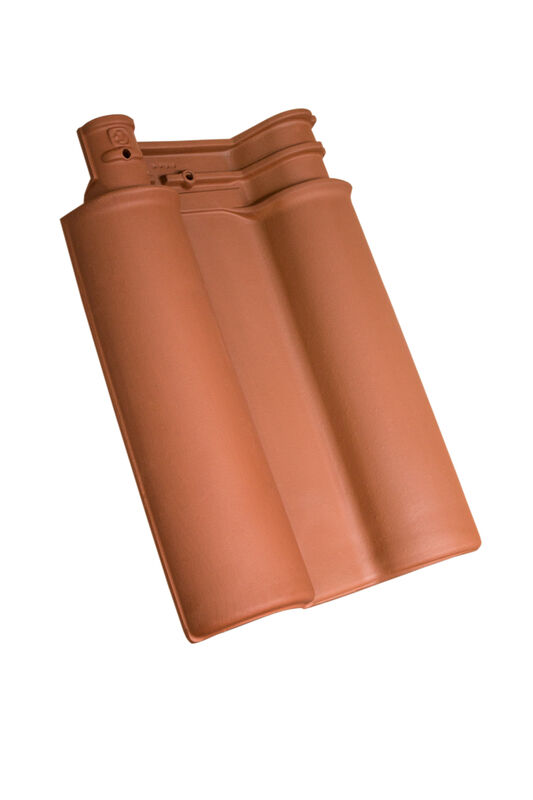

ETR Tegola a doppia onda

ETR Tegola a doppia onda

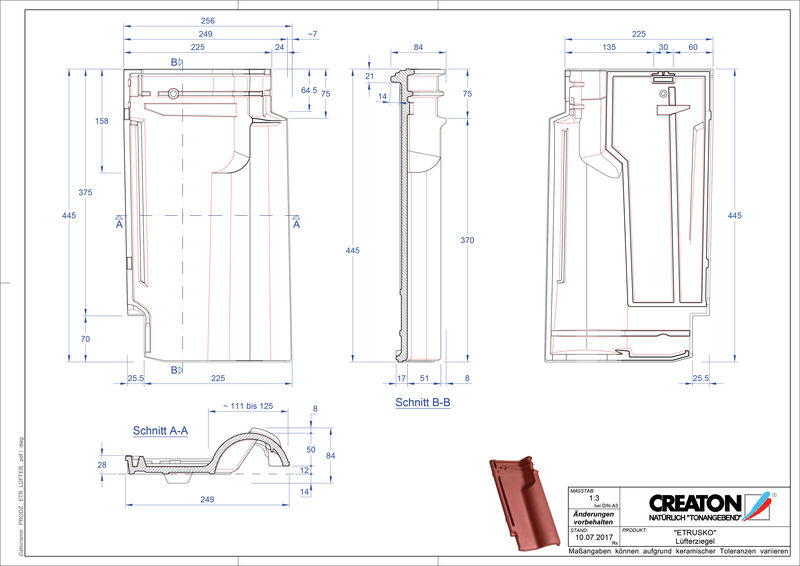

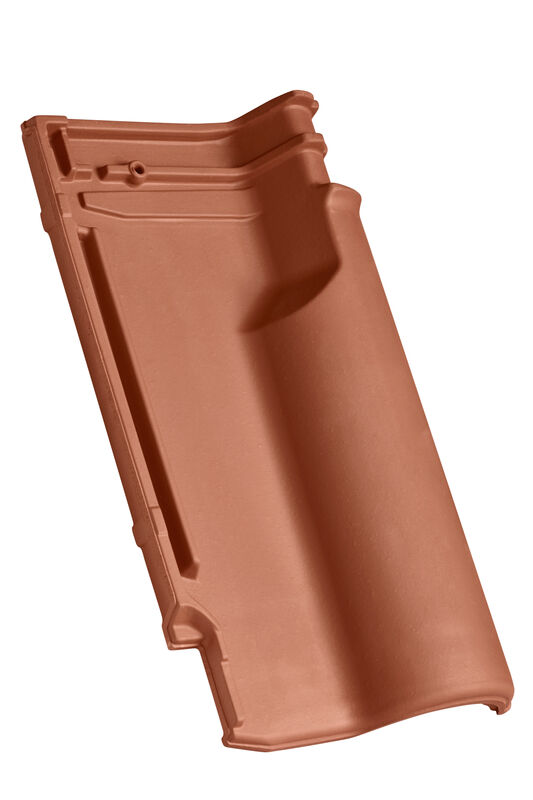

ETR Tegola aeratore

ETR Tegola aeratore

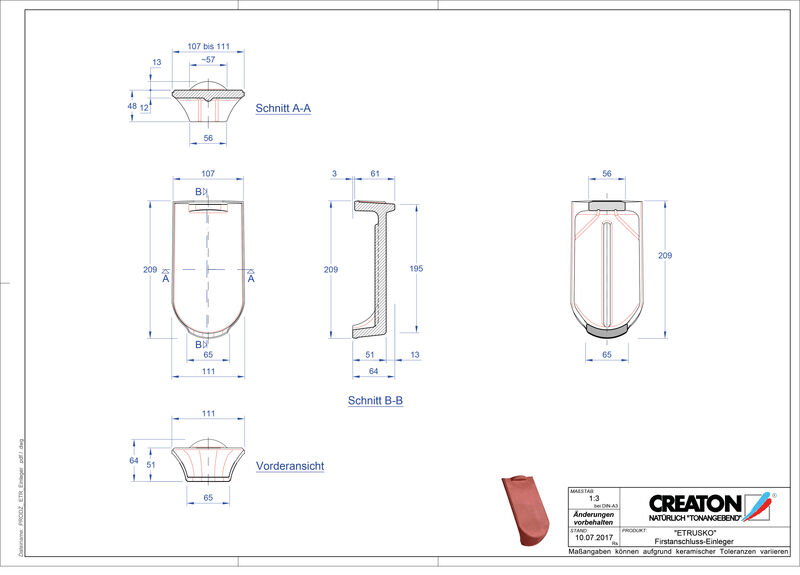

ETR Inserti di raccordo colmo

ETR Inserti di raccordo colmo

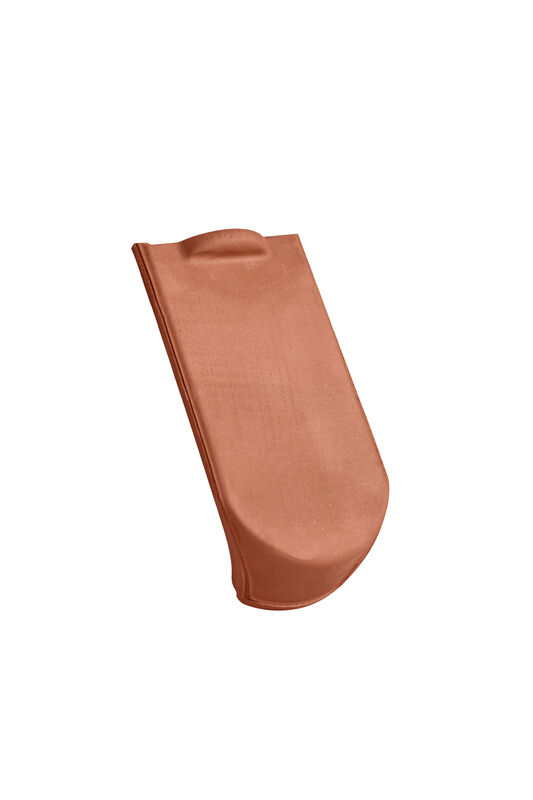

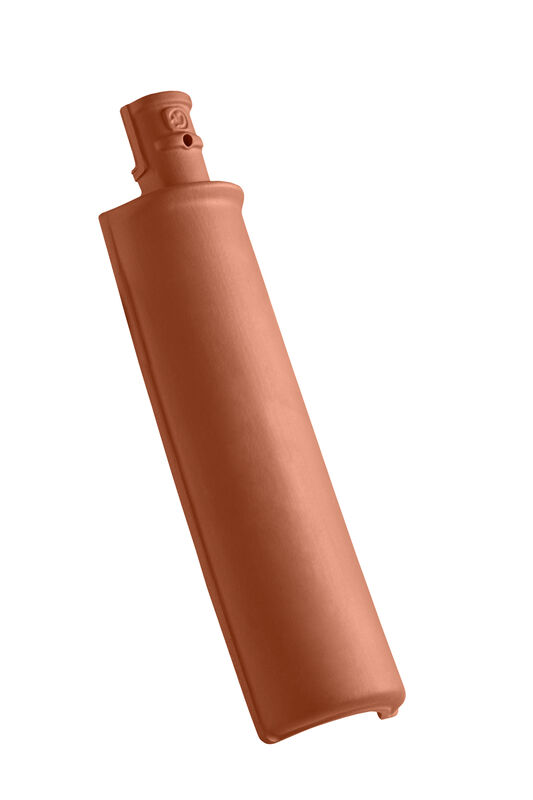

ETR Tegola di testata guarnita standard

ETR Tegola di testata guarnita standard

ETR Tegola laterale di testata guarnita standard a destra

ETR Tegola laterale di testata guarnita standard a destra

ETR Tegola laterale di testata guarnita standard a sinistra

ETR Tegola laterale di testata guarnita standard a sinistra

ETR Tegola di testata guarnita dimensione particolare

ETR Tegola di testata guarnita dimensione particolare

ETR Tegola laterale di testata guarnita dimensione particolare a destra

ETR Tegola laterale di testata guarnita dimensione particolare a destra

ETR Tegola laterale di testata guarnita dimensione particolare a sinistra

ETR Tegola laterale di testata guarnita dimensione particolare a sinistra

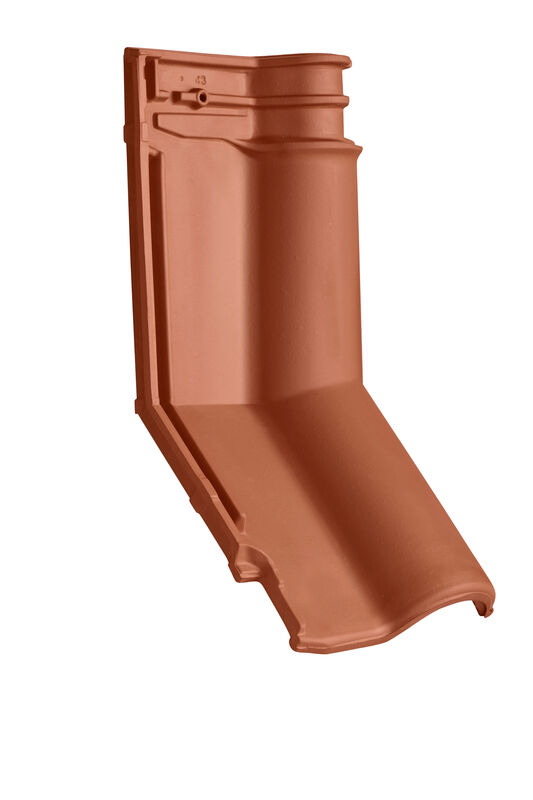

ETR Tegola di mansarda/di spigolo guarnita dimensione particolare

ETR Tegola di mansarda/di spigolo guarnita dimensione particolare

ETR Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a destra

ETR Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a destra

ETR Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a sinistra

ETR Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a sinistra

Assortimento per aerazioni tetto ed ingressi nel tetto

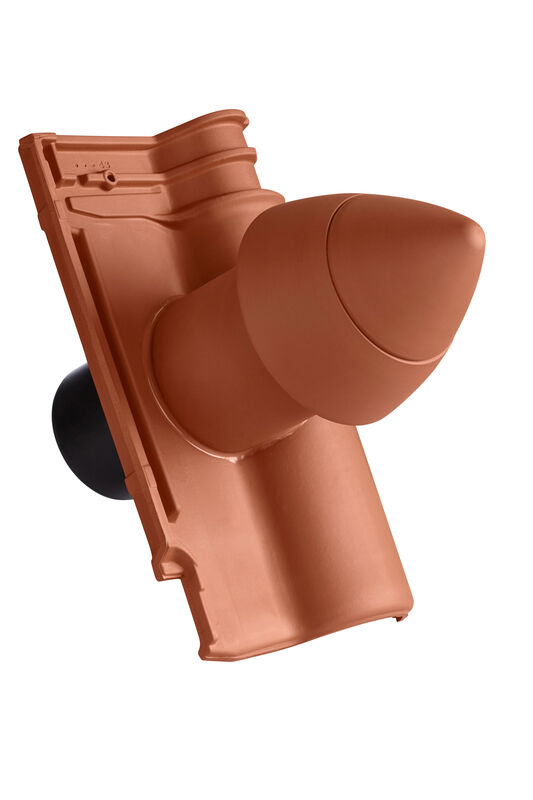

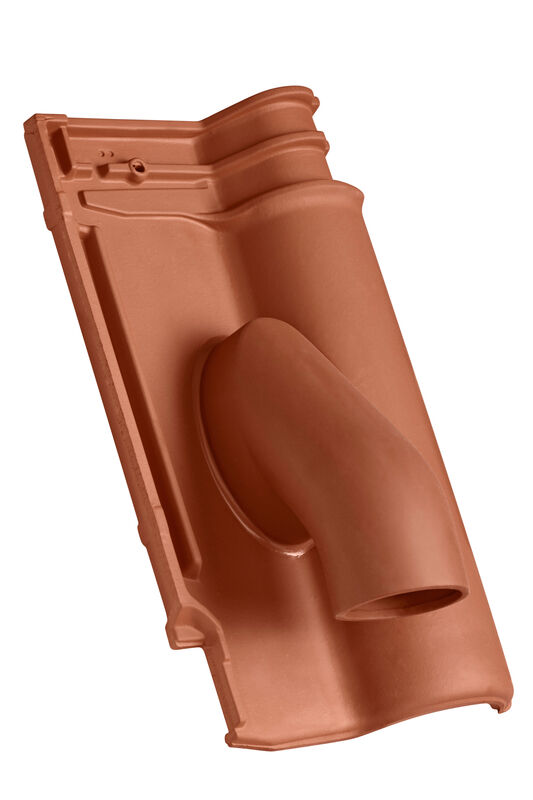

ETR SIGNUM tubo di sfiato in ceramica DN 100 mm con calotta svitabile, incl. adattatore collegamento sottotetto con tubo flessibile

ETR SIGNUM tubo di sfiato in ceramica DN 100 mm con calotta svitabile, incl. adattatore collegamento sottotetto con tubo flessibile

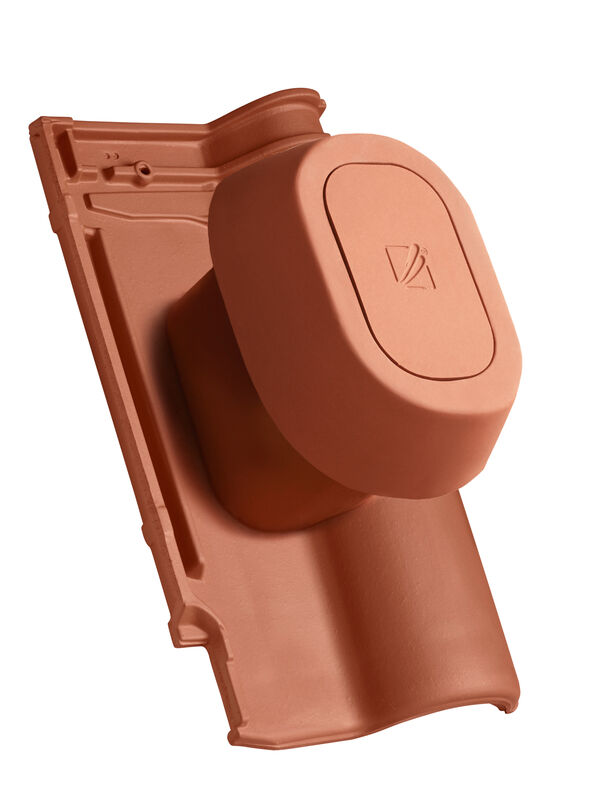

ETR SIGNUM tubo di sfiato in ceramica DN 125 mm con copertura rimovibile, incl. adattatore collegamento sottotetto con tubo flessibile

ETR SIGNUM tubo di sfiato in ceramica DN 125 mm con copertura rimovibile, incl. adattatore collegamento sottotetto con tubo flessibile

ETR SIGNUM scarico della condensa in ceramica DN 150/160 mm, incl. adattatore collegamento sottotetto

ETR SIGNUM scarico della condensa in ceramica DN 150/160 mm, incl. adattatore collegamento sottotetto

ETR SIGNUM scarico della condensa in ceramica DN 200 mm, incl. adattatore collegamento sottotetto

ETR SIGNUM scarico della condensa in ceramica DN 200 mm, incl. adattatore collegamento sottotetto

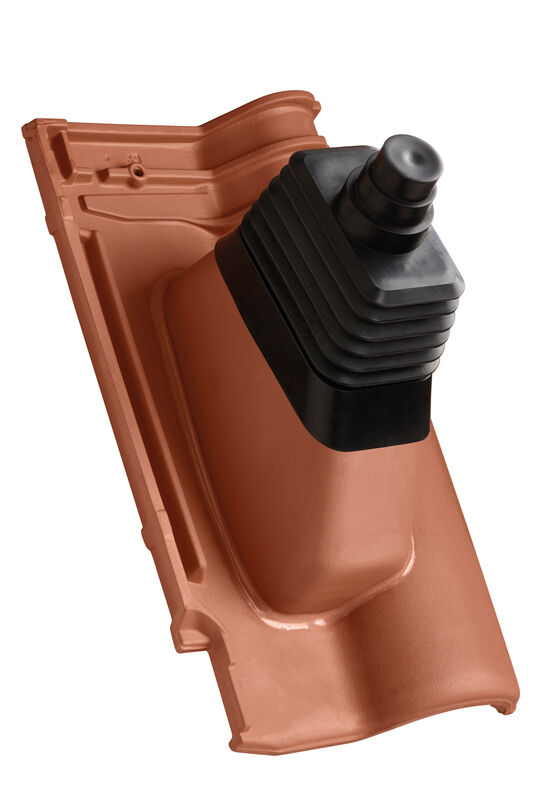

ETR Uscita antenna

ETR Uscita antenna

ETR Tegola uscita tubo solare

ETR Tegola uscita tubo solare

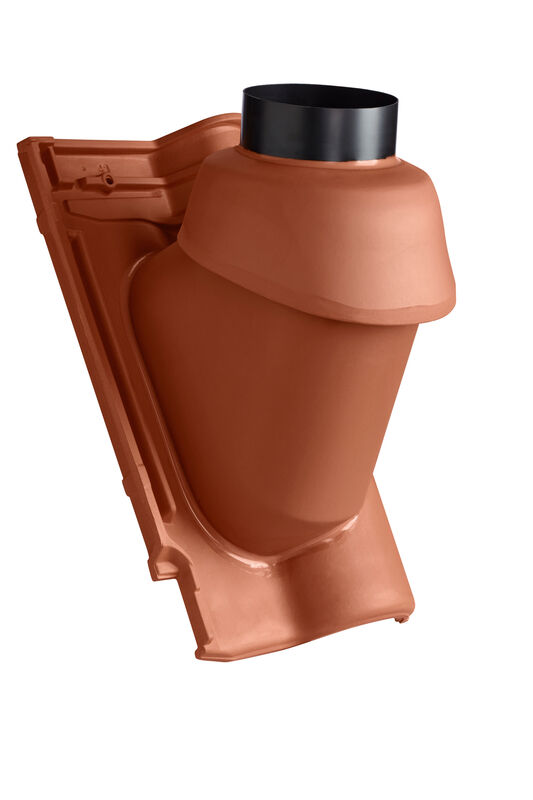

ETR Uscita termica in ceramica diam. nominale 110

ETR Uscita termica in ceramica diam. nominale 110

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 200

Tubo flessibile universale DN 200

Adattatore collegamento sottotetto universale NW 13,5

Adattatore collegamento sottotetto universale NW 13,5

Adattatore collegamento sottotetto universale diam. nominale 20

Adattatore collegamento sottotetto universale diam. nominale 20

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 150/160

Assortimento per protezione antineve, accesso al tetto e montaggio elementi solari in metallo

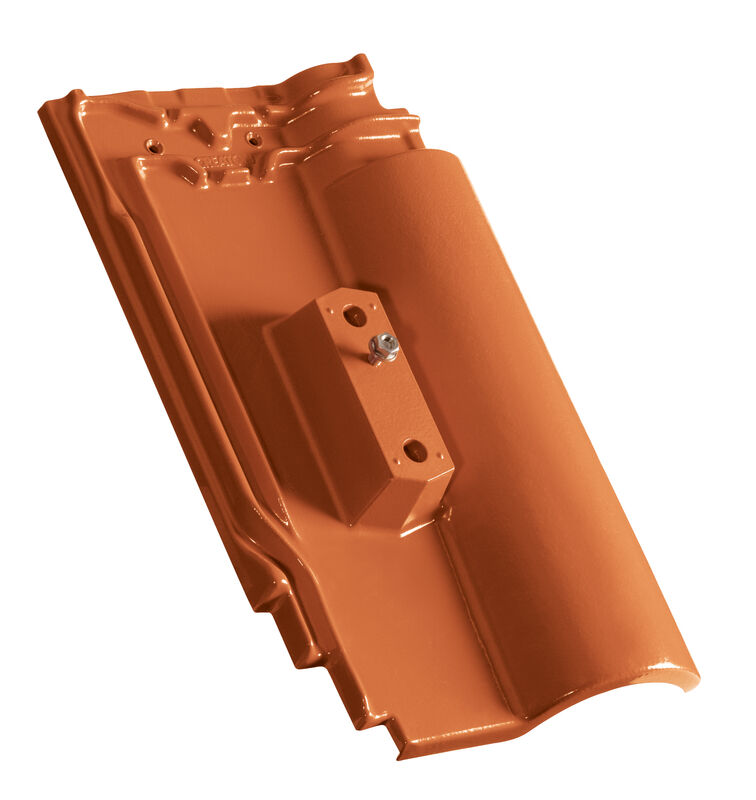

ETR Elemento di base in alluminio

ETR Elemento di base in alluminio

Supporto elemento solare

Supporto elemento solare

Singolo gradino

Singolo gradino

Griglia corta

Griglia corta

Griglia lunga

Griglia lunga

Supporto legno tondo

Supporto legno tondo

Supporto per tubo fermaneve

Supporto per tubo fermaneve

Tubo tondo Ø 40 mm, lunghezza 3 m

Tubo tondo Ø 40 mm, lunghezza 3 m

Coperchio terminale tubo fermaneve universale

Coperchio terminale tubo fermaneve universale

Scala tetto

Scala tetto

Supporto scala tetto

Supporto scala tetto

Supporto legno tondo

Supporto legno tondo

MAG Gancio fermaneve

MAG Gancio fermaneve

Griglia gradino alluminio 150 x 25 cm

Griglia gradino alluminio 150 x 25 cm

Supporto legno tondo

Supporto legno tondo

Manicotto di collegamento per tubo tondo Ø 32 mm

Manicotto di collegamento per tubo tondo Ø 32 mm

Assortimento tegole di colmo e di displuvio

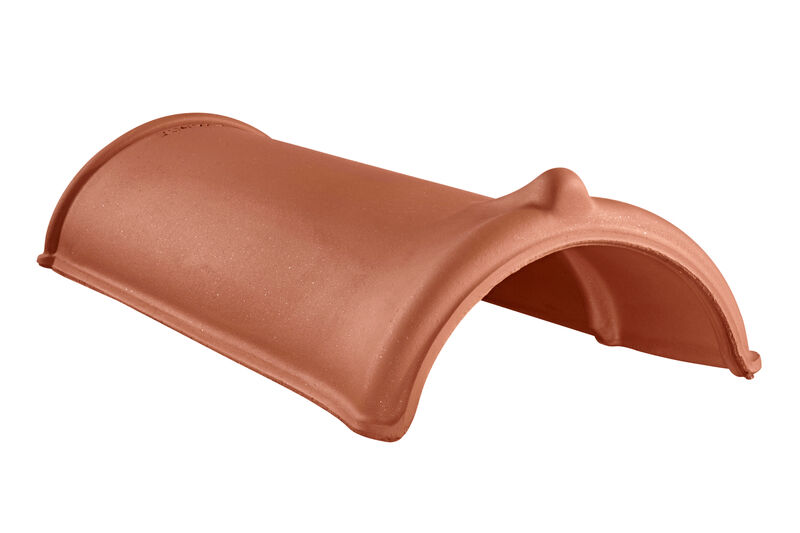

UMP Tegola di colmo PE

UMP Tegola di colmo PE

UMP Piastra di colmo iniziale e finale in ceramica PE

UMP Piastra di colmo iniziale e finale in ceramica PE

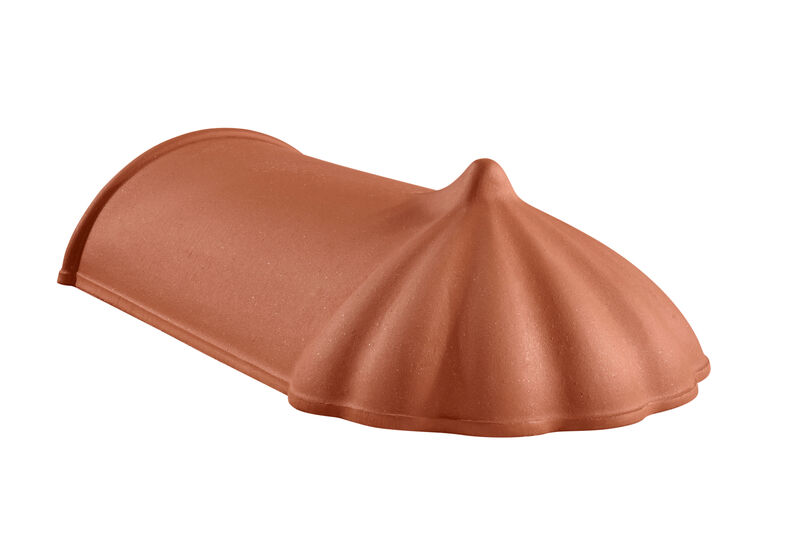

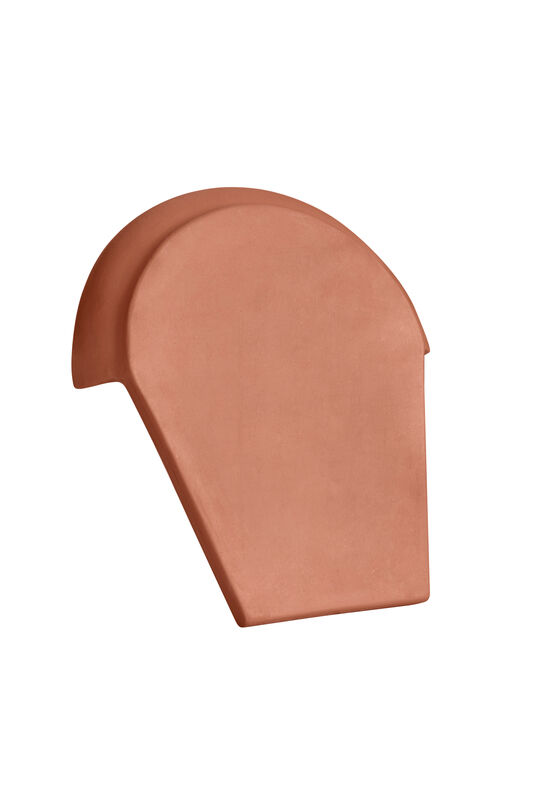

UMP Colmo iniziale in ceramica PE

UMP Colmo iniziale in ceramica PE

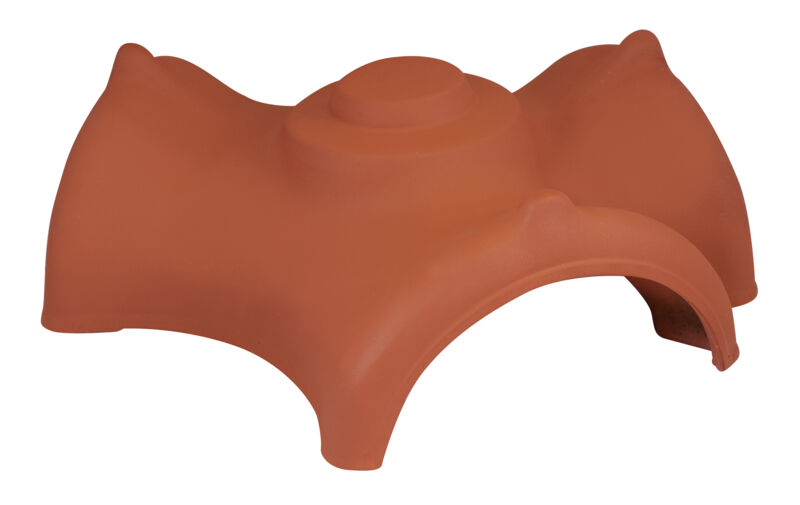

UMP Colmo (a tre vie) triassiale PE

UMP Colmo (a tre vie) triassiale PE

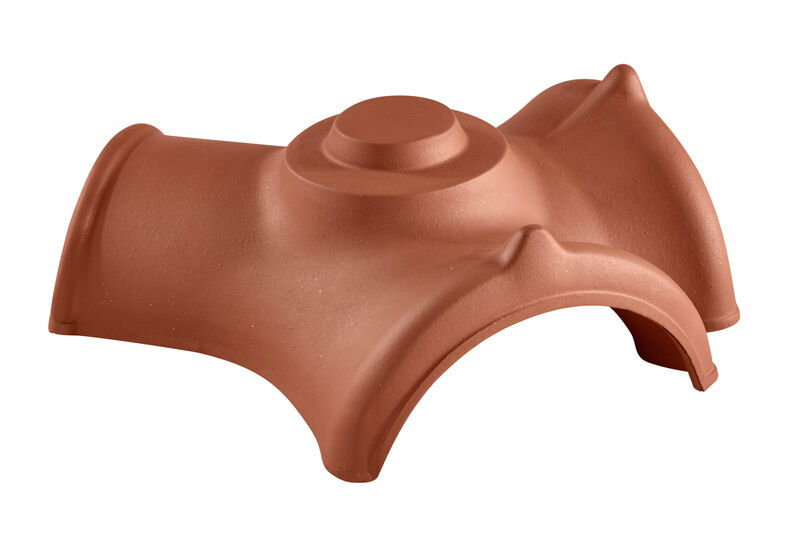

UMP Colmo (a tre vie) triassiale PE (sovrapponente su 2 lati, 1 lato copertura inferiore)

UMP Colmo (a tre vie) triassiale PE (sovrapponente su 2 lati, 1 lato copertura inferiore)

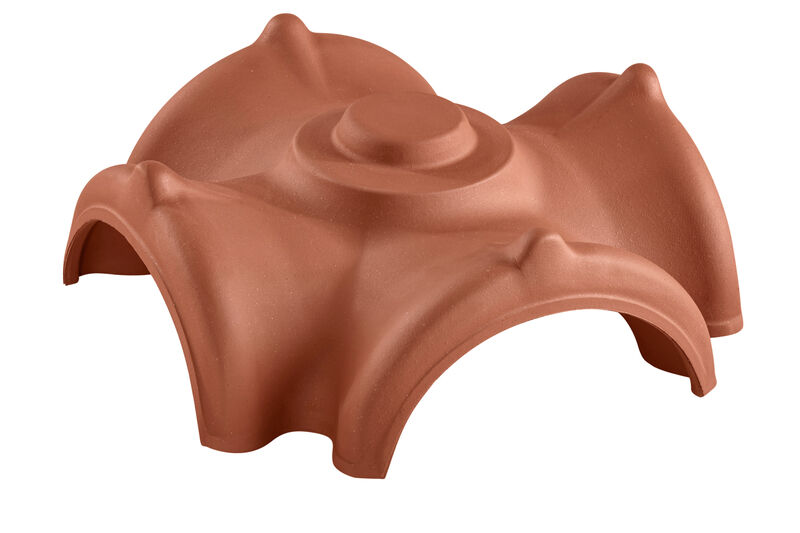

UMP Colmo (a tre vie) quadriassiale PE

UMP Colmo (a tre vie) quadriassiale PE

FIRSTFIX Filo graffa di colmo G10

FIRSTFIX Filo graffa di colmo G10

FIRSTFIX Set graffe di bloccaggio G10

FIRSTFIX Set graffe di bloccaggio G10

Rotolo di colmo/displuvio 220 (CREAROLL ALU)

Rotolo di colmo/displuvio 220 (CREAROLL ALU)

Rotolo di colmo/displuvio 300 (CREAROLL ALU)

Rotolo di colmo/displuvio 300 (CREAROLL ALU)

Rotolo di colmo/displuvio 220 (CREAROLL PP)

Rotolo di colmo/displuvio 220 (CREAROLL PP)

Rotolo di colmo/displuvio 310 (CREAROLL PP)

Rotolo di colmo/displuvio 310 (CREAROLL PP)

Rotolo di colmo/displuvio 390 (CREAROLL PP)

Rotolo di colmo/displuvio 390 (CREAROLL PP)

Assortimento per dettagli tetto e fissaggio antivento

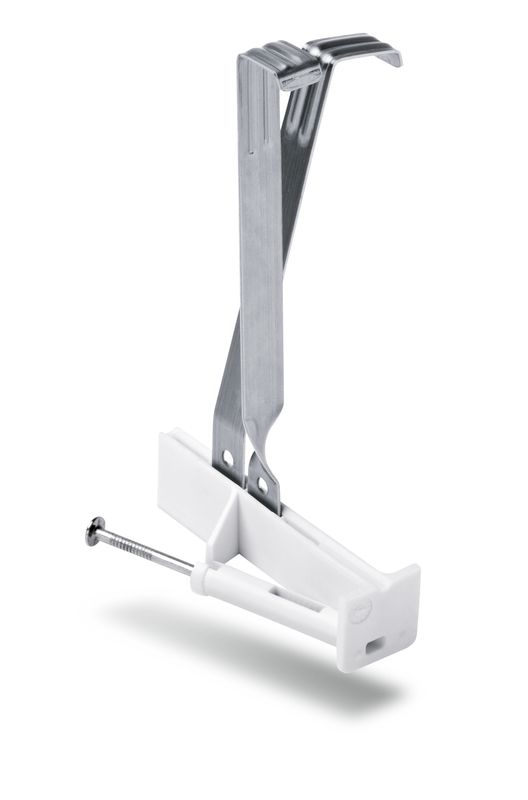

Graffa antitempesta zinco-alluminio grappa di fissaggio, listello universale (ETR)

Graffa antitempesta zinco-alluminio grappa di fissaggio, listello universale (ETR)

Grappa di colmo in alluminio PDZ (Grappa di fissaggio di testata universale)

Grappa di colmo in alluminio PDZ (Grappa di fissaggio di testata universale)

Vite in acciaio inox con tenuta lunghezza da 50

Vite in acciaio inox con tenuta lunghezza da 50

Grappa di displuvio e di conversa 10-13 mm

Grappa di displuvio e di conversa 10-13 mm

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Pettine di ventilazione per grondaie

Pettine di ventilazione per grondaie

Pettine di ventilazione per grondaie

Pettine di ventilazione per grondaie

Lucernario 45 x 55 cm in metallo con vetro di sicurezza temprato

Lucernario 45 x 55 cm in metallo con vetro di sicurezza temprato

Lucernario a isolamento termico 55 x 78 cm

Lucernario a isolamento termico 55 x 78 cm

Pilone del satellitare e dell'antenna zincato o rivestito colorato

Pilone del satellitare e dell'antenna zincato o rivestito colorato
