DOMINO NUANCE slate shade engobed

DOMINO

La tegola liscia diritta.

  • Tratto di scorrimento grande di 12 mm per tegola
  • Materie prime di eccellente qualità consentono un’elevata omogeneità, le ridotte oscillazioni e l’elevata percentuale di ossido di ferro assicurano colori naturali, dalla lucentezza intensa
  • Cavità particolarmente accentuata nella giunzione verticale
  • Nella posa a giunti sfalsati, in edifici secondari, a partire da un’inclinazione del tetto di 25° può essere installata senza misure aggiuntive, secondo la normativa ZVDH
  • DOMINO ha una giunzione verticale. Ma quale! La cavità particolarmente accentuata offre una conduzione dell'acqua ottimale anche in caso di forte impatto di vento. Le sovrapposizioni a scalini proteggono con cura dalla penetrazione di acqua e sporco

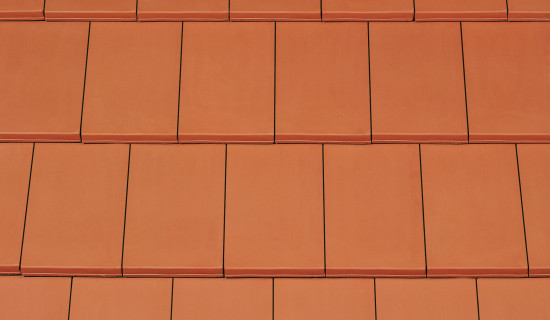

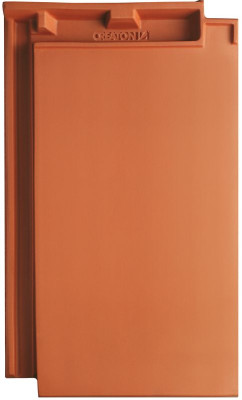

rosso naturale
rosso naturale

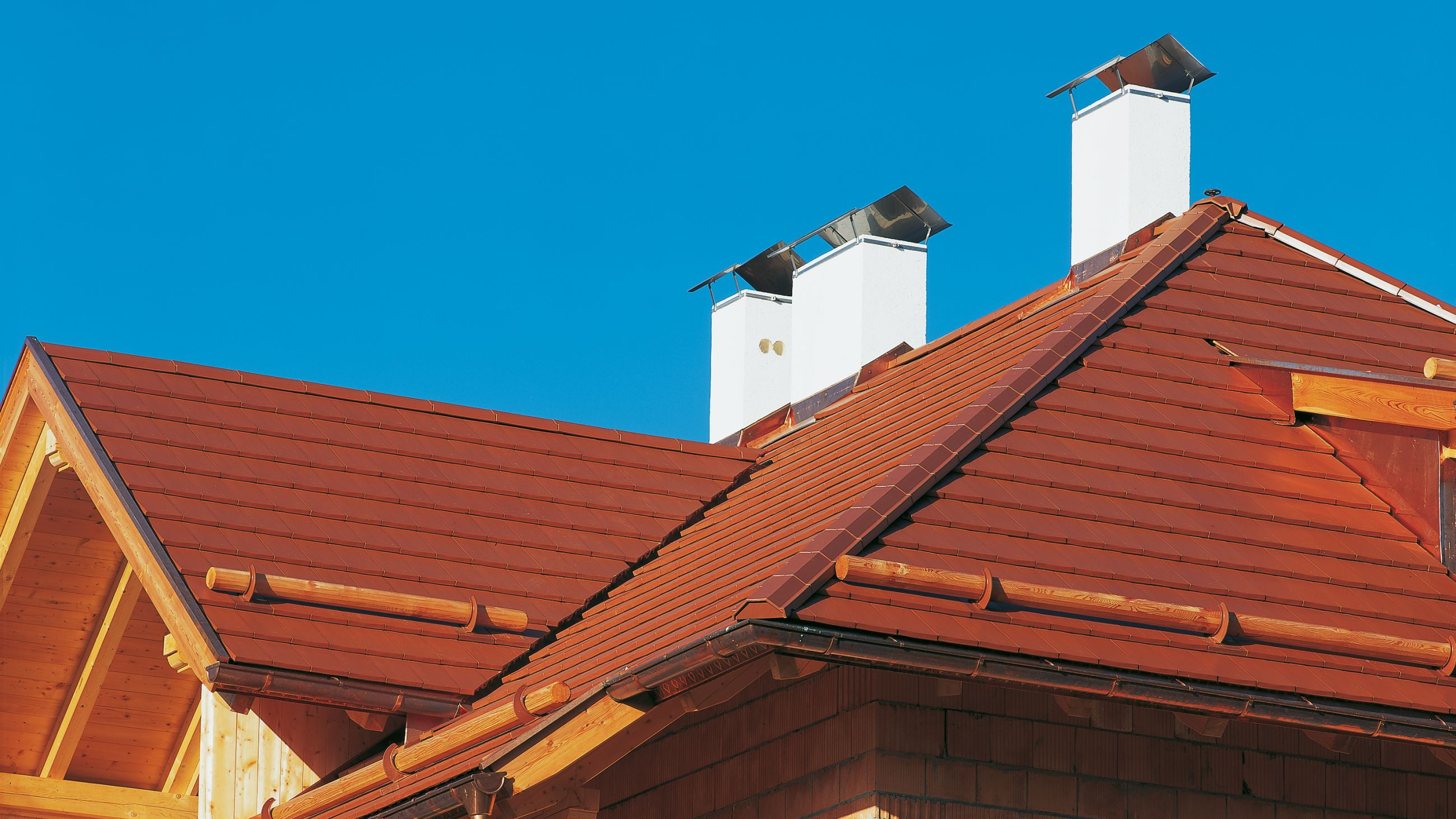

NUANCE rosso rame ingobbiato
NUANCE rosso rame ingobbiato
NUANCE rosso vino ingobbiato
NUANCE rosso vino ingobbiato
NUANCE grigio ingobbiato
NUANCE grigio ingobbiato

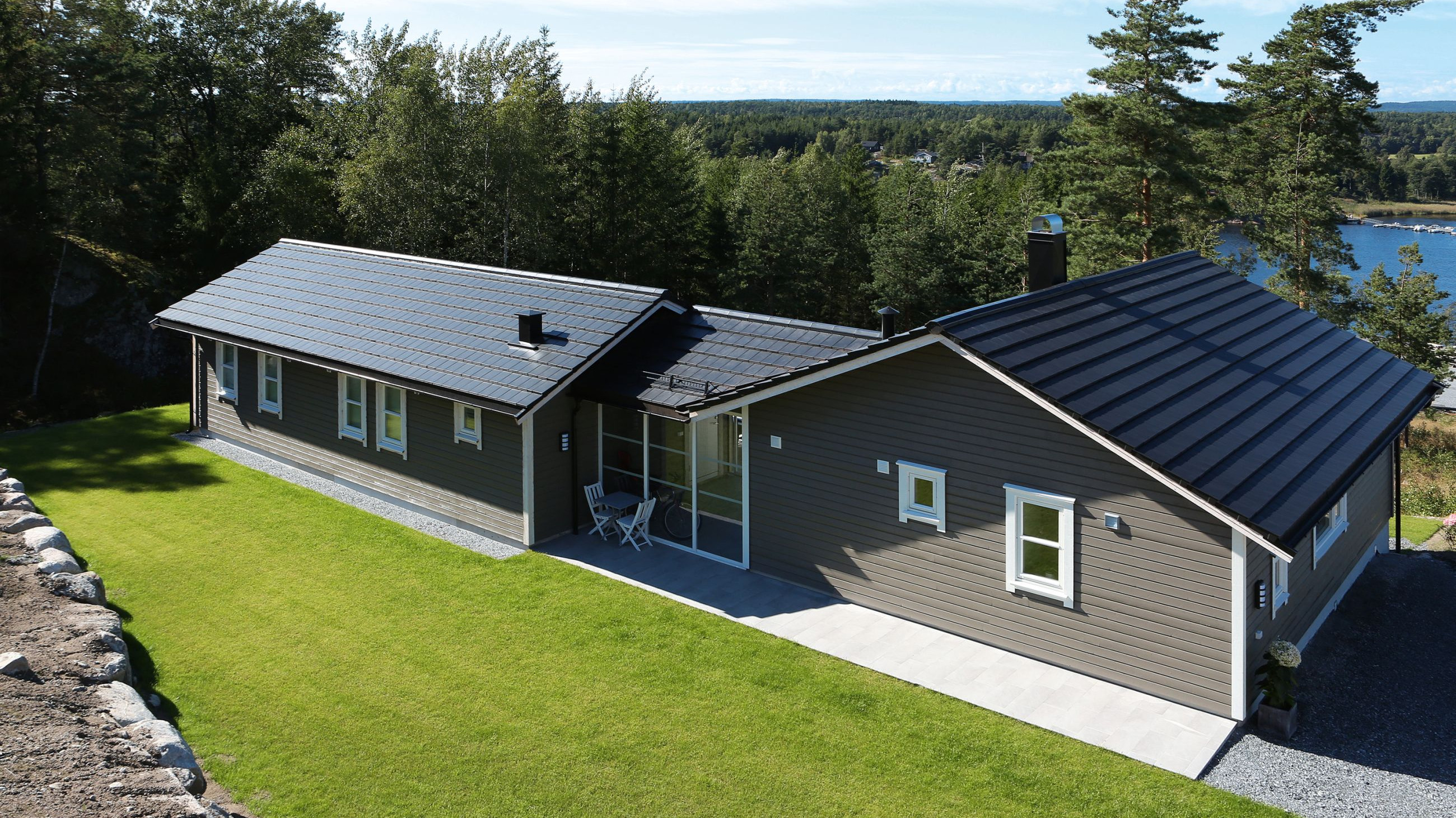

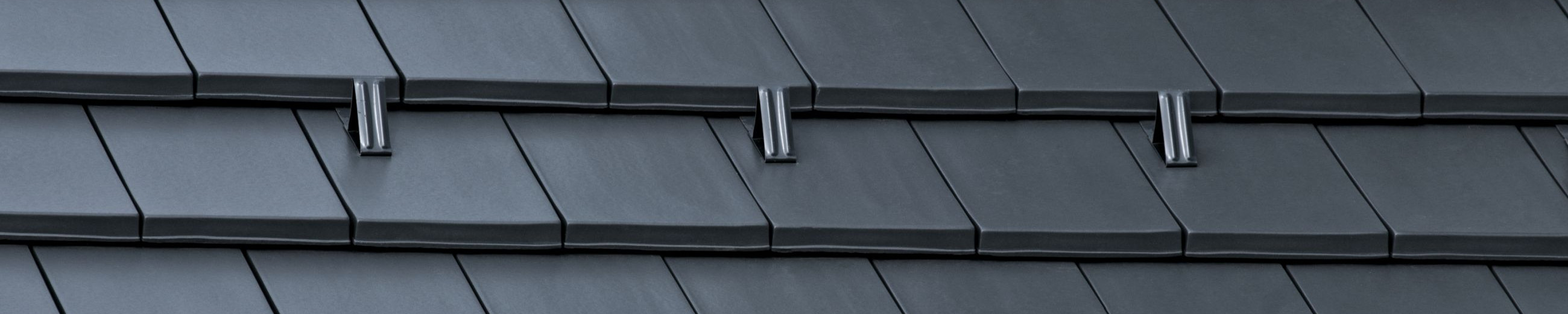

NUANCE tonalità ardesia ingobbiata
NUANCE tonalità ardesia ingobbiata
NUANCE nero opaco ingobbiato
NUANCE nero opaco ingobbiato
FINESSE ardesia smaltato
FINESSE ardesia smaltato
FINESSE nero smaltato
FINESSE nero smaltato

Dati tecnici

Grandezza (ca.)257 x 436 mm
Larghezza di sovrapposizione min. (ca.)224 mm
Larghezza di sovrapposizione al m (ca.)225 mm
Larghezza di sovrapposizione max. (ca.)226 mm
Lunghezza di sovrapposizione min. (ca.)343 mm
Lunghezza di sovrapposizione al m (ca.)348 mm
Lunghezza di sovrapposizione max. (ca.)354 mm
Fabbisogno di tegole min. (ca.)12.4 pezzi/m²
Fabbisogno di tegole al m. (ca.)12.7 pezzi/m²
Fabbisogno tegole max. (ca.)13.1 pezzi/m²
Peso per pezzo (ca.)4.2 kg/pezzo
Peso al m² (ca.)53.3 kg/m²
Peso per pallet (ca.)1033 kg
Pezzi per minipack4 pezzi
Pezzi per pallet240 pezzi

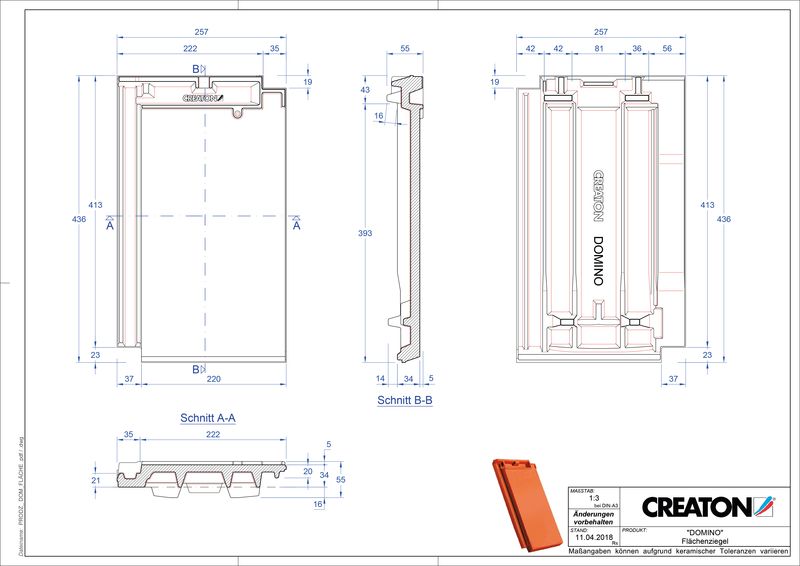

Disegni tecnici

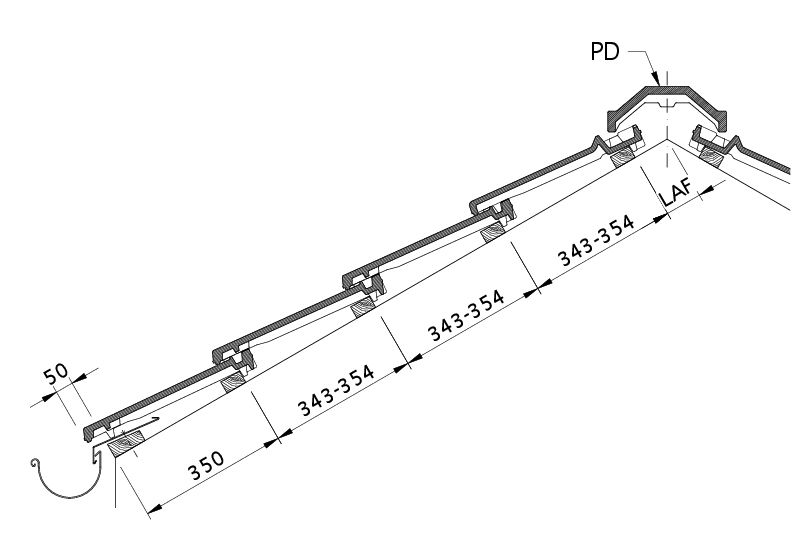

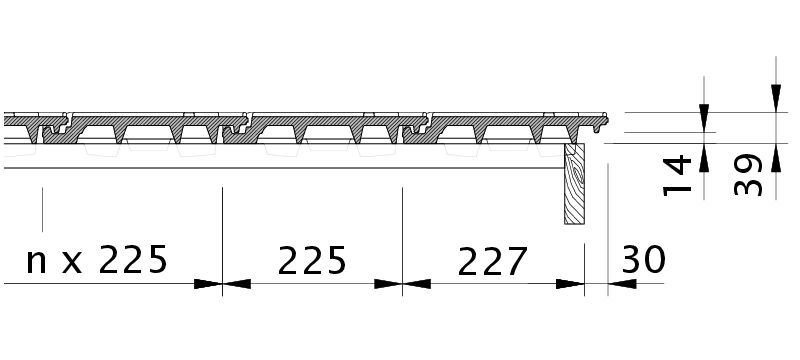

Disegno DOMINO sezione trasversale tetto DQF
Disegno DOMINO sezione trasversale tetto DQF
Disegno DOMINO tegola laterale sinistra con tavola per gronda di frontespizio OBL
Disegno DOMINO tegola laterale sinistra con tavola per gronda di frontespizio OBL

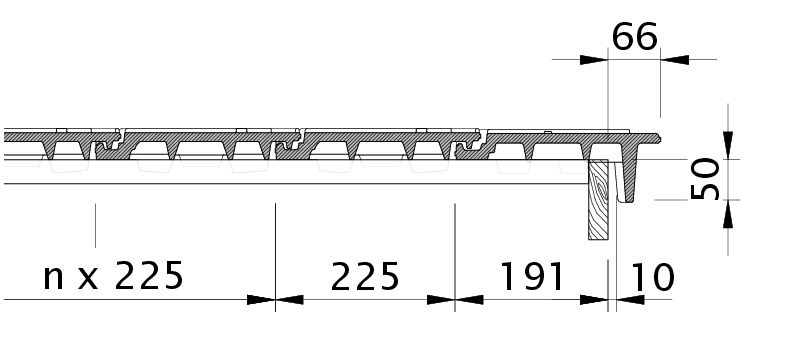

Disegno DOMINO tegola laterale destra con tavola per gronda di frontespizio OBR
Disegno DOMINO tegola laterale destra con tavola per gronda di frontespizio OBR

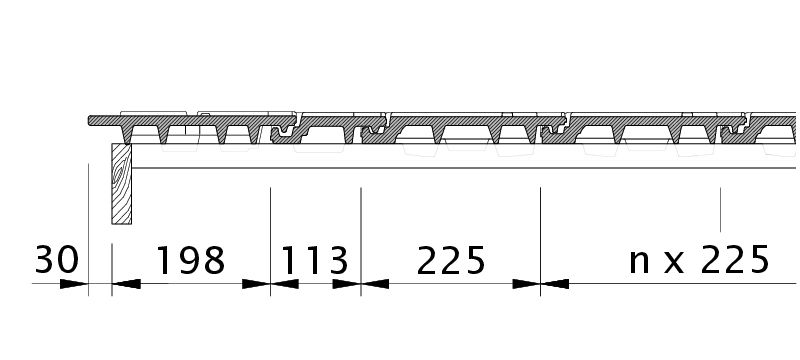

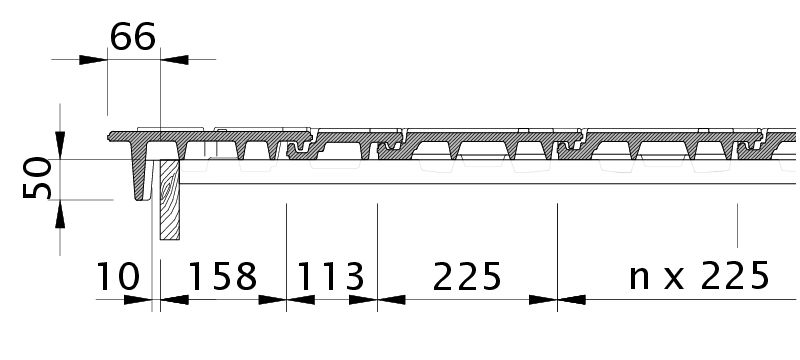

Disegno DOMINO ODL ODL
Disegno DOMINO ODL ODL
Disegno DOMINO gronda di frontespizio destra con lamiera laterale e tegola OFR
Disegno DOMINO gronda di frontespizio destra con lamiera laterale e tegola OFR

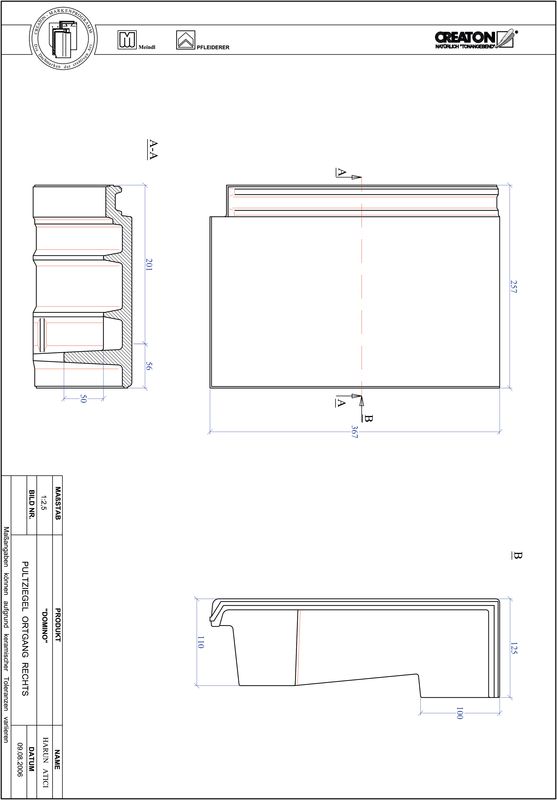

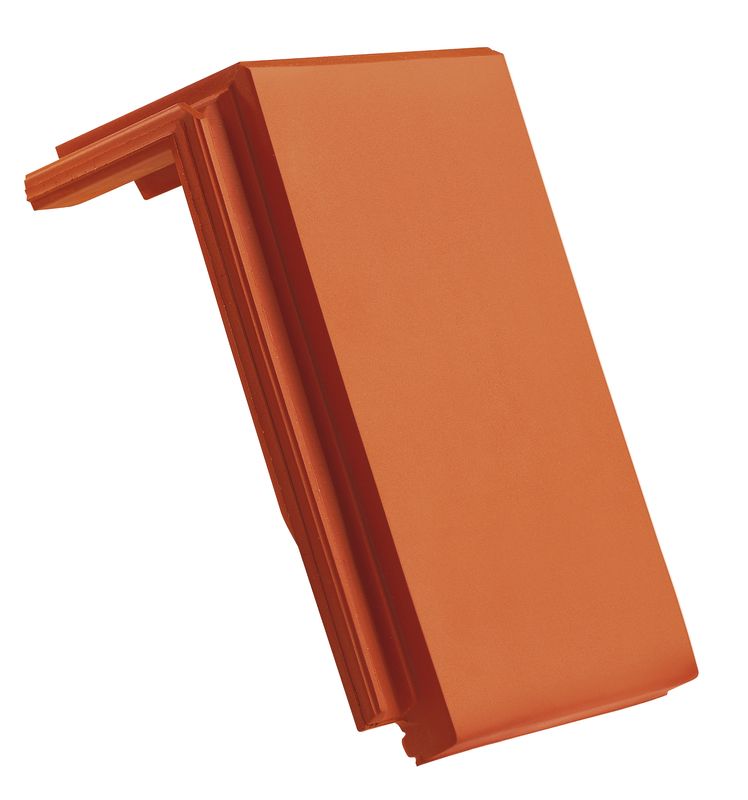

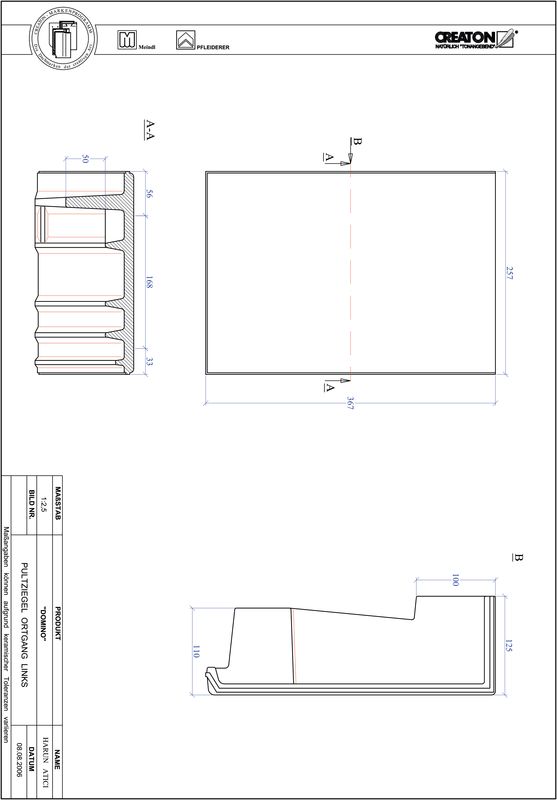

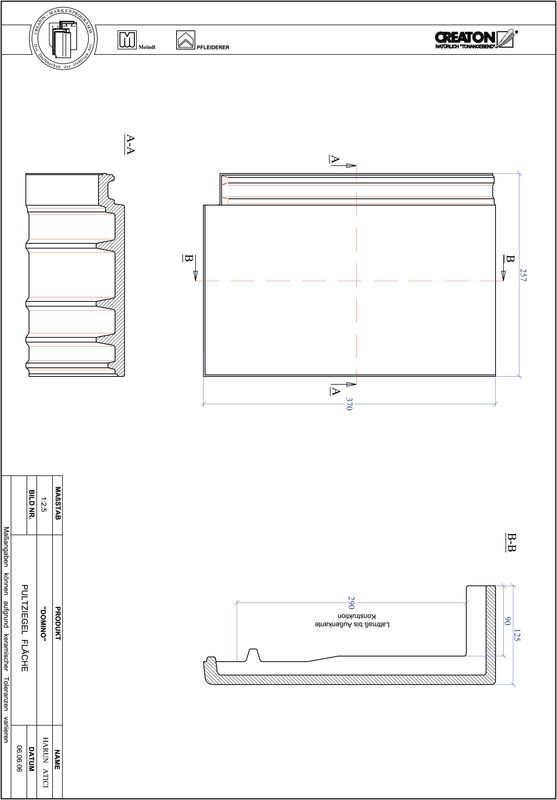

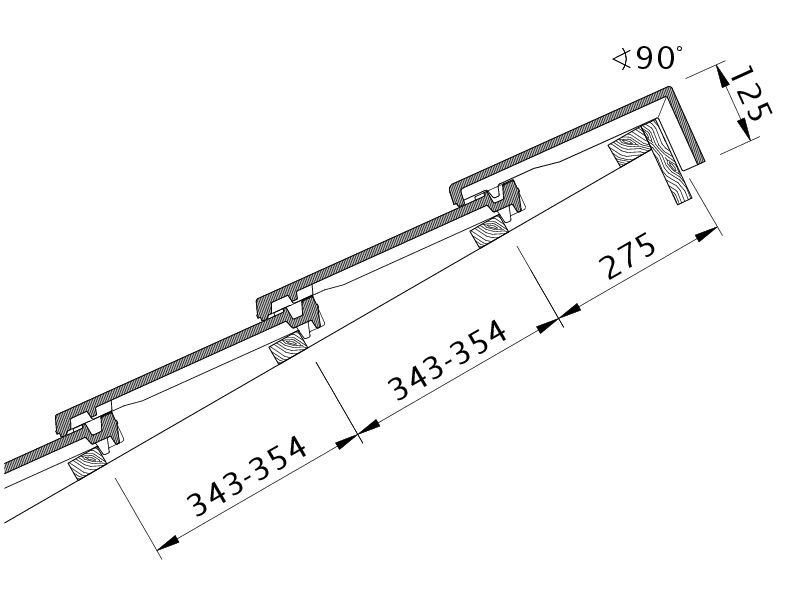

Disegno DOMINO modello di tetto a una falda PDA
Disegno DOMINO modello di tetto a una falda PDA

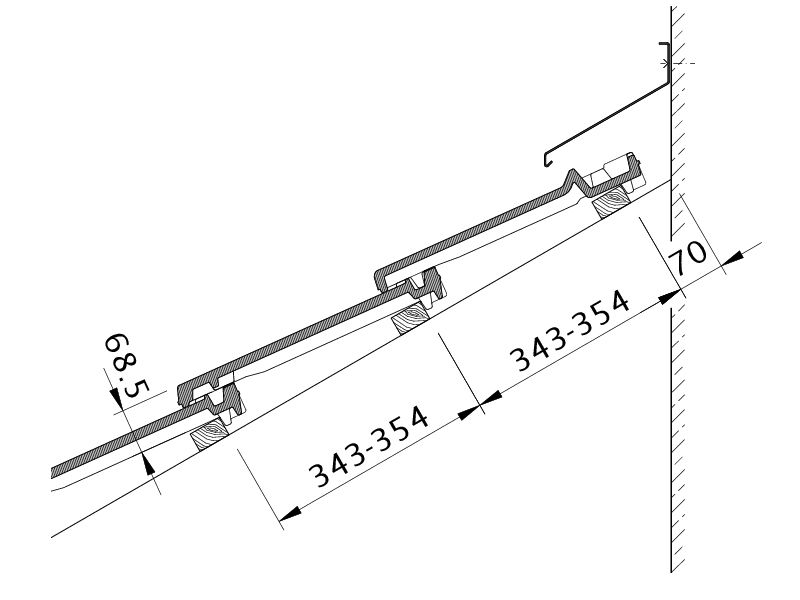

Disegno DOMINO raccordo superiore con INCASTRO WMF
Disegno DOMINO raccordo superiore con INCASTRO WMF

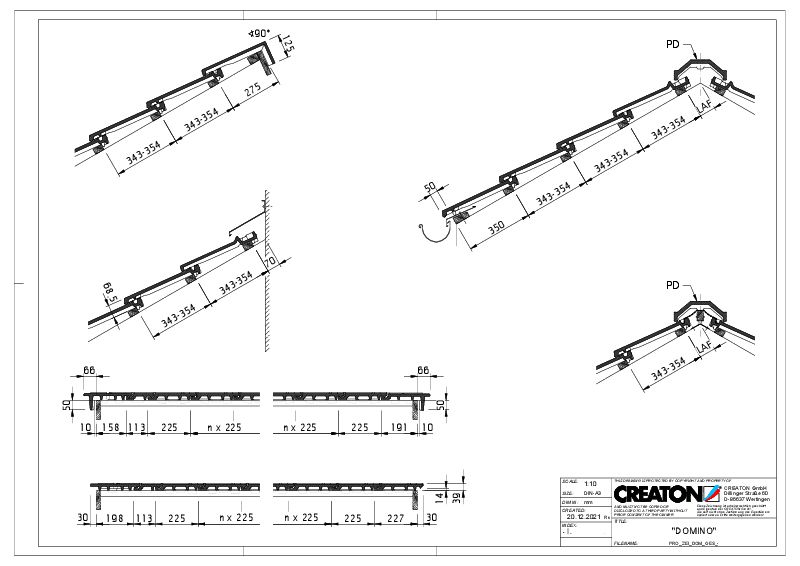

Drawing DOMINO general view GES
Drawing DOMINO general view GES

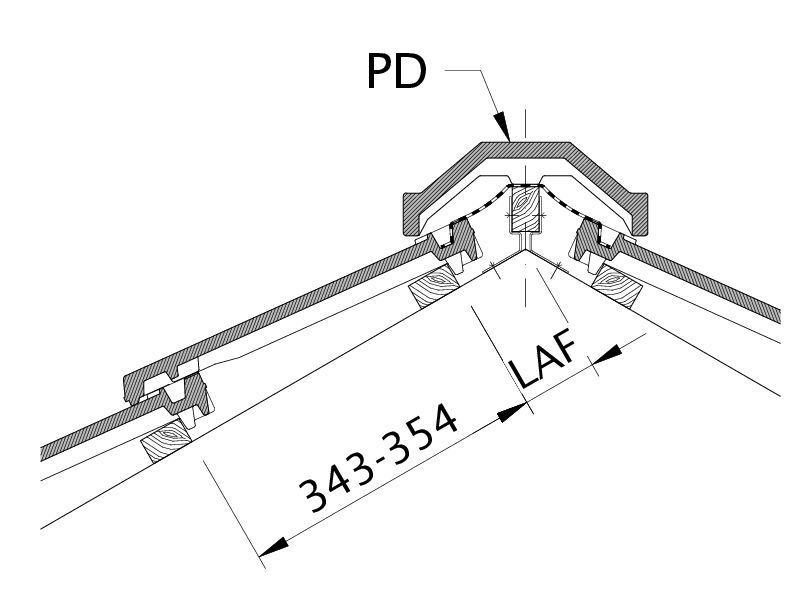

Disegno DOMINO distanza tra i listelli al punto di taglio colmo, distanza listelli colmo LAF
Disegno DOMINO distanza tra i listelli al punto di taglio colmo, distanza listelli colmo LAF

Applicazioni

Valido per l'Austria
22 °Inclinazione tetto regolare (A)
≥22 °Realizzazione di un sottotetto resistente alla pioggia secondo Önorm, prodotti CREATON possibili: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥20 °Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo Önorm, prodotti CREATON possibili: QUATTRO longlife extra
≥18 °Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo le specifiche del fabbricante CREATON, si prega di rispettare le direttive di installazione separate, prodotti CREATON possibili: QUATTRO longlife extra

Informazioni tecniche

  • Il disegno tecnico rappresentato è solo un esempio di progettazione.
  • In base alle direttive del ZVDH (associazione centrale degli artigiani che si occupano della copertura del tetto) per le tegole laterali, la distanza tra l'incastro della gronda di frontespizio e il filo esterno parete e/o filo esterno rivestimento deve essere di almeno 1 cm.
  • Per l'esecuzione di lavori al tetto valgono i regolamenti e le norme nazionali vigenti. Essi variano da Paese a Paese (ad es. regolamento ZVDH, ÖNORMEN) e devono essere rispettati durante l'esecuzione. Inoltre CREATON prepara dati specifici per l'esecuzione del sottotetto che devono essere rispettati in quanto dati del costruttore. Sono disponibili nel nostro planner del tetto o in www.creaton.de / www.creaton.at..
  • Per le inclinazioni del tetto standard di CREATON, fare riferimento alla lettera tipo.

LAF/FLA valori

Valori LAF-/FLA in mm con INCASTRO per listelli 30x50
Fabbisogno tegola di colmo (ca.)DN15°20°25°30°35°40°45°50°55°
PD 2.5 Pezzo/lfmLAF959085858585858585
PD 2.5 Pezzo/lfmFLA858070605040302515
Valori LAF-/FLA in mm con INCASTRO per listelli 40x60
Fabbisogno tegola di colmo (ca.)DN15°20°25°30°35°40°45°50°55°
PD 2.5 Pezzo/lfmLAF959080808080757070
PD 2.5 Pezzo/lfmFLA959080706050403525
Valori LAF-/FLA in mm con INCASTRO per listelli 50x50
Fabbisogno tegola di colmo (ca.)DN15°20°25°30°35°40°45°50°55°
PD 2.5 Pezzo/lfmLAF908575757070656060
PD 2.5 Pezzo/lfmFLA10510090807565555545

Riferimenti

Assortimento accessori

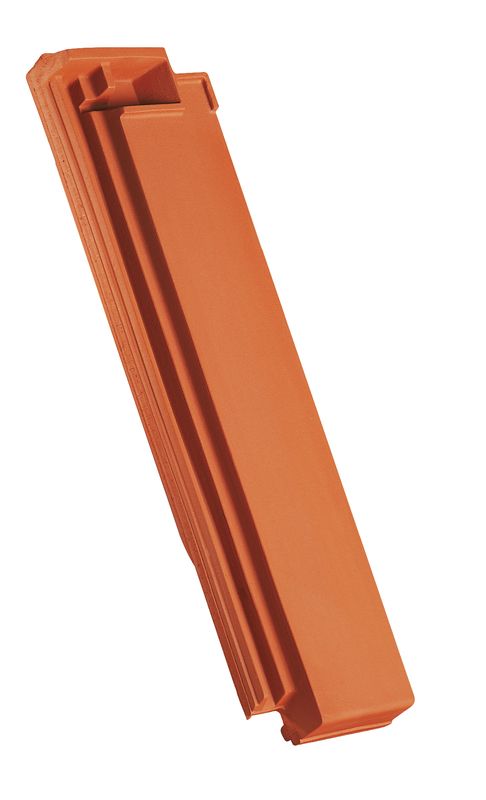

DOM Mezza tegola

DOM Mezza tegola

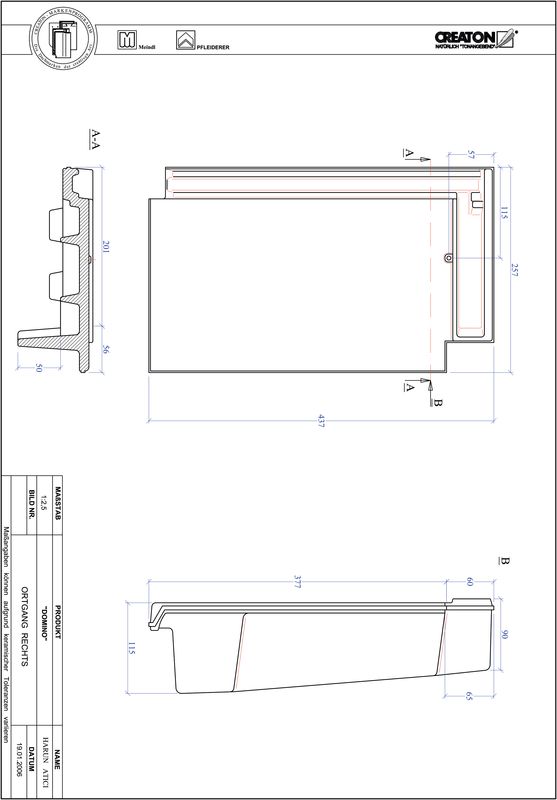

DOM Tegola laterale destra

DOM Tegola laterale destra

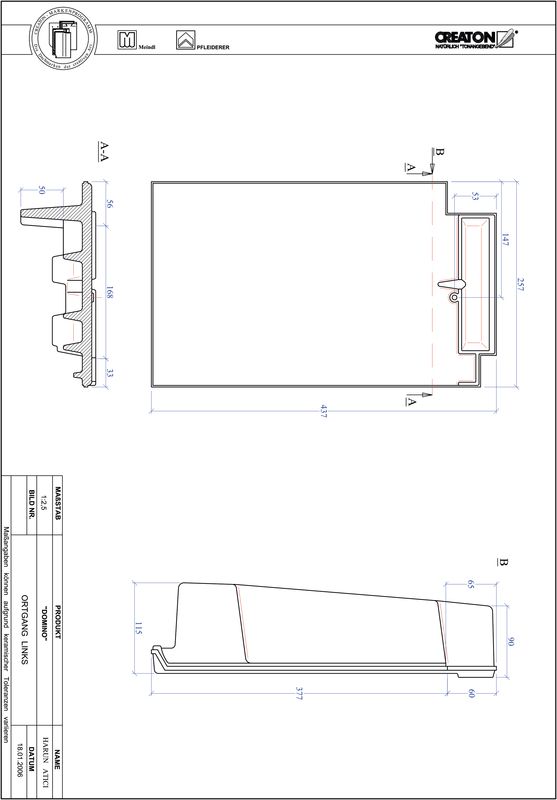

DOM Tegola laterale sinistra

DOM Tegola laterale sinistra

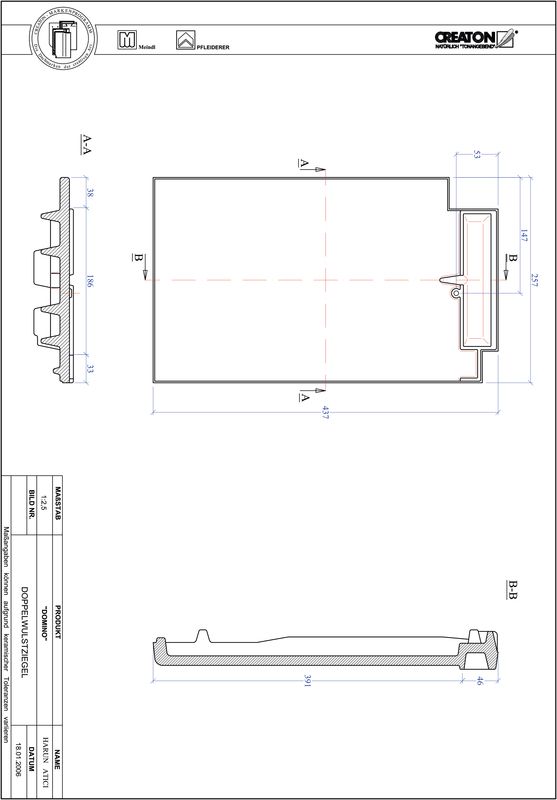

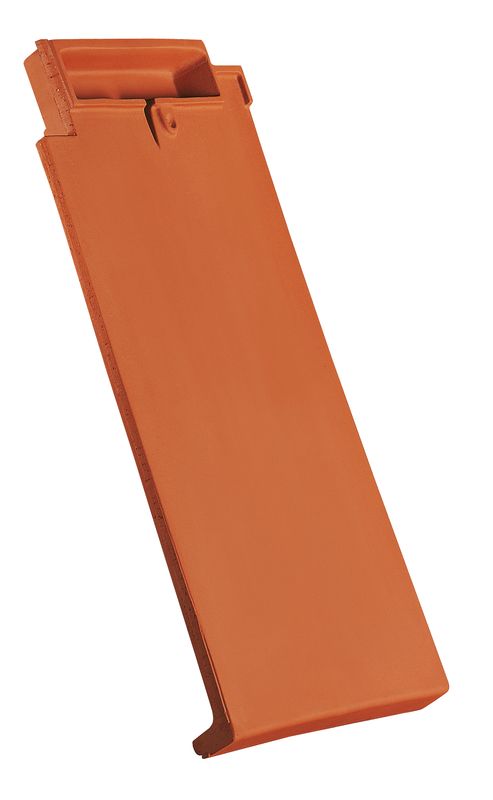

DOM Tegola a doppia onda

DOM Tegola a doppia onda

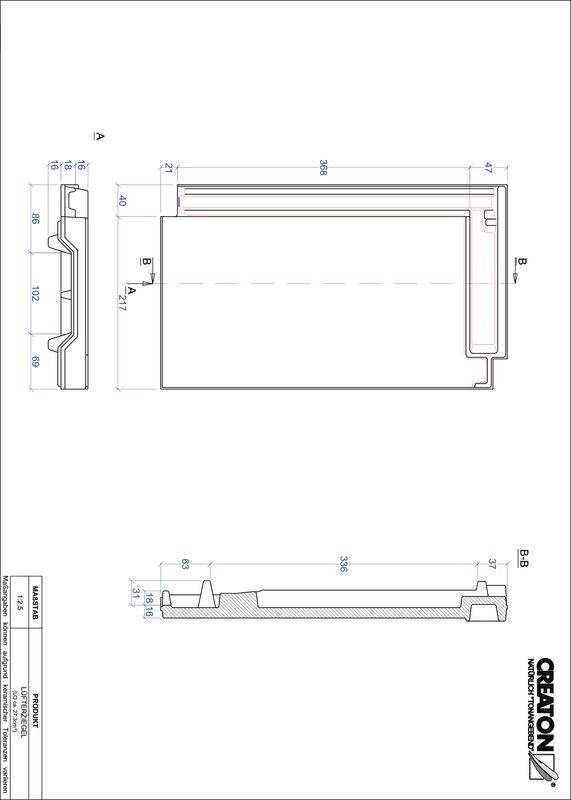

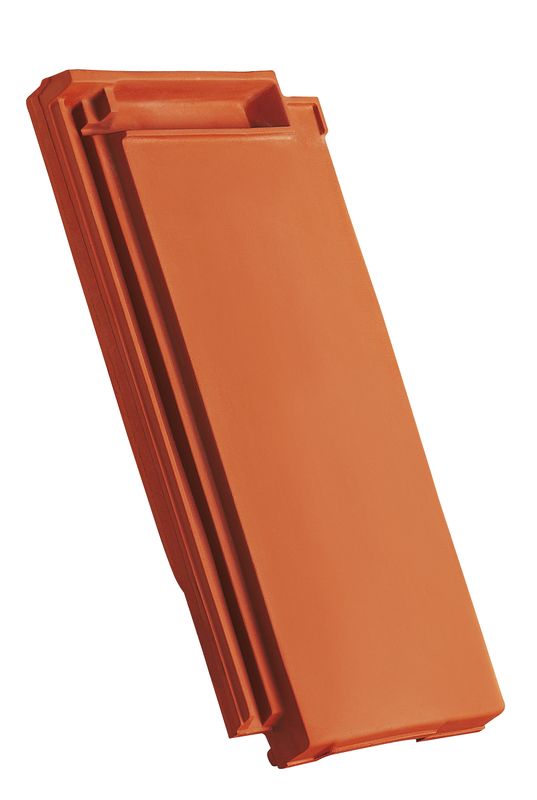

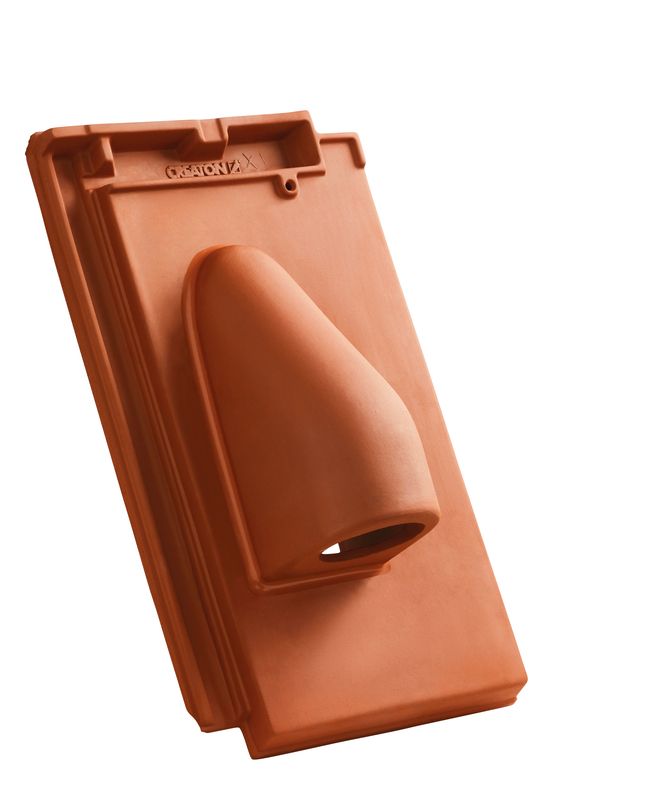

DOM Tegola aeratore

DOM Tegola aeratore

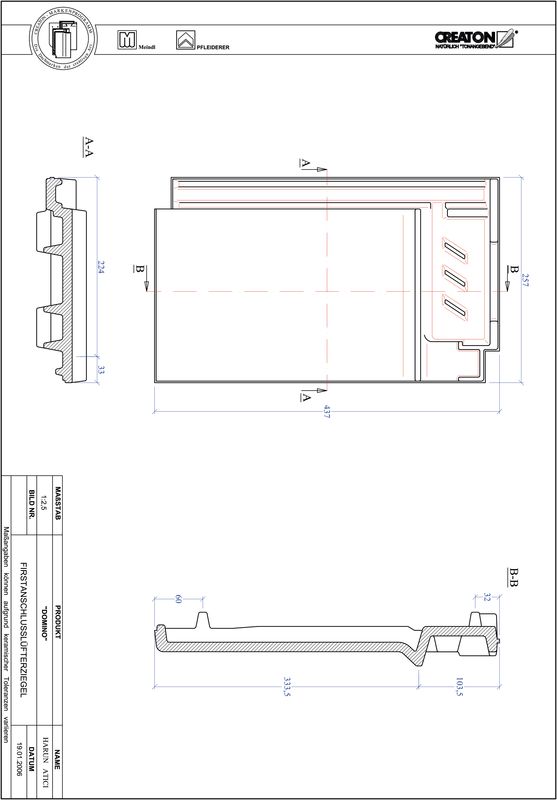

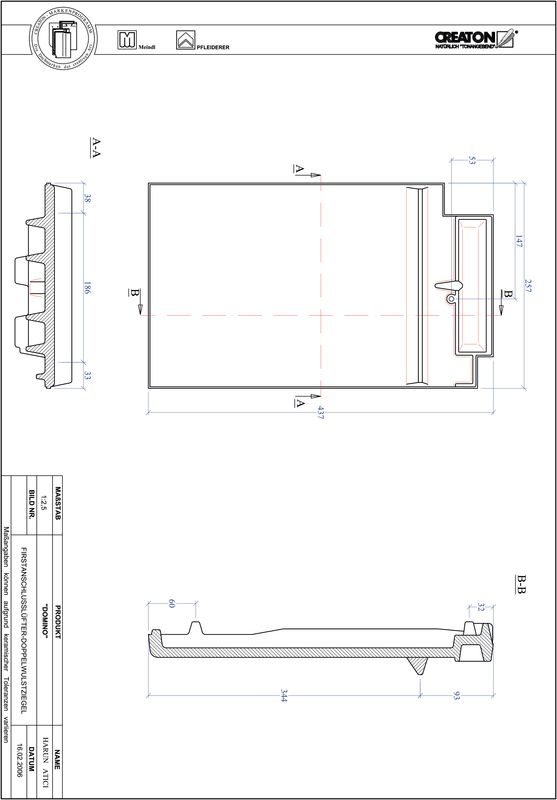

DOM Tegola raccordo colmo-aeratore

DOM Tegola raccordo colmo-aeratore

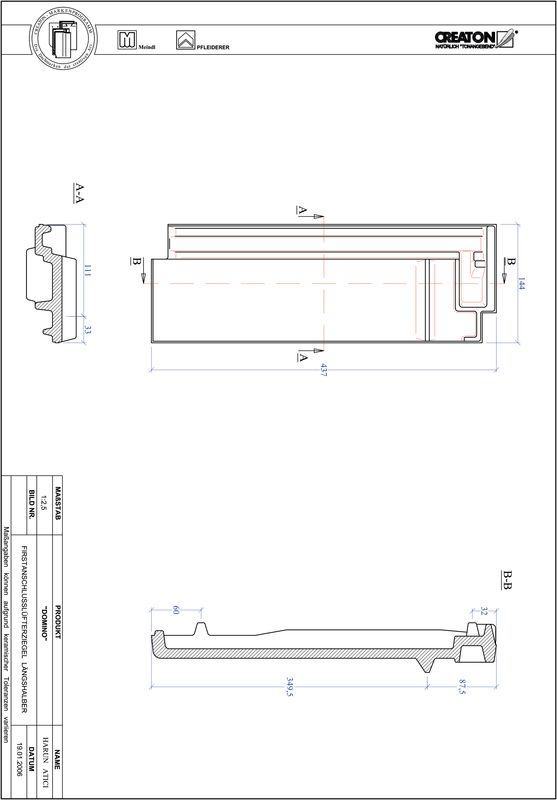

DOM Raccordo colmo-aeratore mezza tegola

DOM Raccordo colmo-aeratore mezza tegola

DOM Tegola raccordo colmo-aeratore-tegola laterale a destra

DOM Tegola raccordo colmo-aeratore-tegola laterale a destra

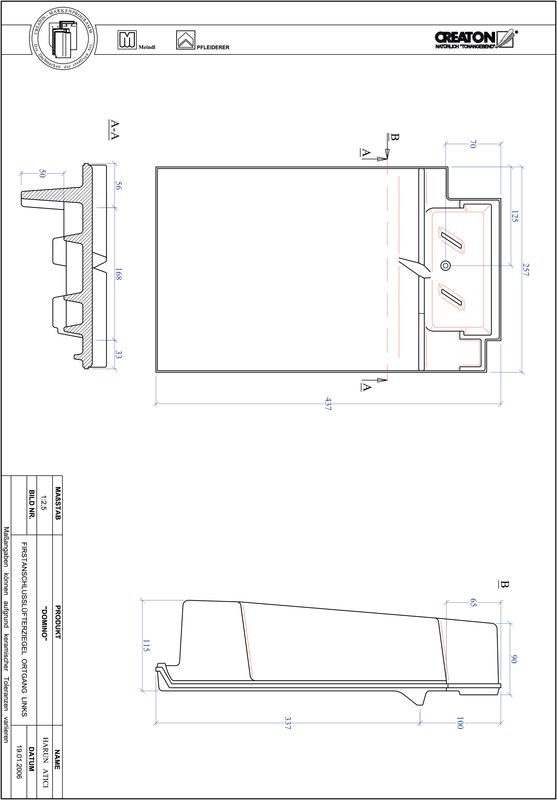

DOM Tegola raccordo colmo-aeratore-tegola laterale a sinistra

DOM Tegola raccordo colmo-aeratore-tegola laterale a sinistra

DOM Tegola raccordo colmo-aeratore-doppia onda

DOM Tegola raccordo colmo-aeratore-doppia onda

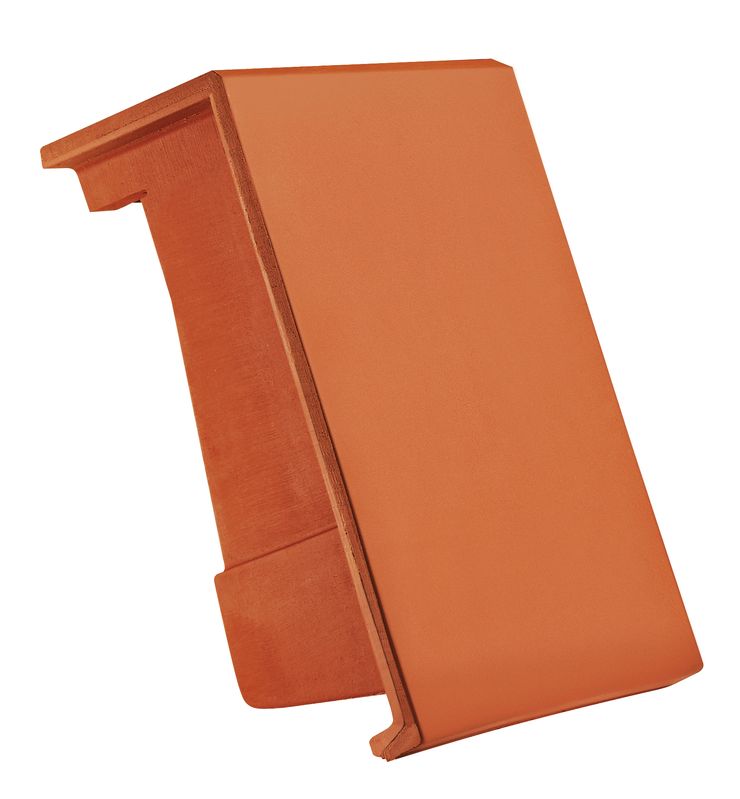

DOM Tegola di testata guarnita standard

DOM Tegola di testata guarnita standard

DOM Tegola laterale di testata guarnita standard a destra

DOM Tegola laterale di testata guarnita standard a destra

DOM Tegola laterale di testata guarnita standard a sinistra

DOM Tegola laterale di testata guarnita standard a sinistra

DOM Mezza tegola di testata guarnita standard

DOM Mezza tegola di testata guarnita standard

DOM Tegola di testata guarnita dimensione particolare

DOM Tegola di testata guarnita dimensione particolare

DOM Tegola laterale di testata guarnita dimensione particolare a destra

DOM Tegola laterale di testata guarnita dimensione particolare a destra

DOM Tegola laterale di testata guarnita dimensione particolare a sinistra

DOM Tegola laterale di testata guarnita dimensione particolare a sinistra

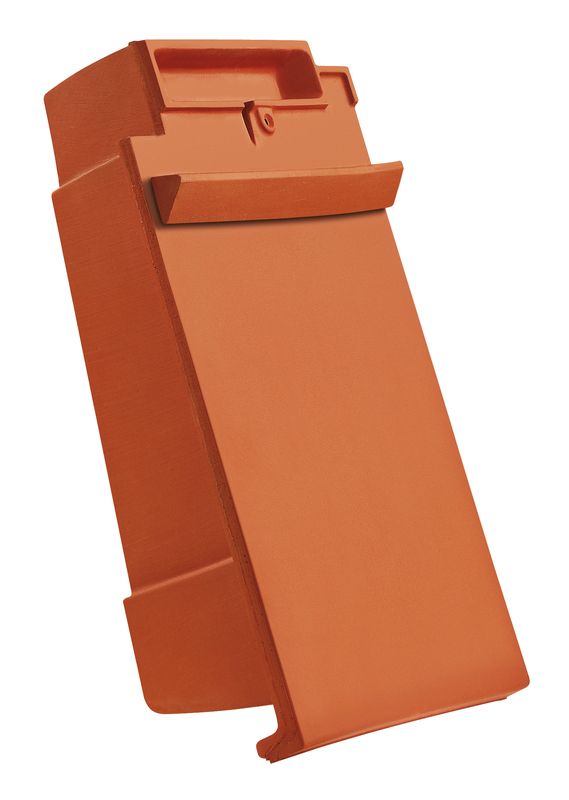

DOM Tegola di mansarda/di spigolo guarnita dimensione particolare

DOM Tegola di mansarda/di spigolo guarnita dimensione particolare

DOM Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a destra

DOM Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a destra

DOM Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a sinistra

DOM Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a sinistra

Assortimento per aerazioni tetto ed ingressi nel tetto

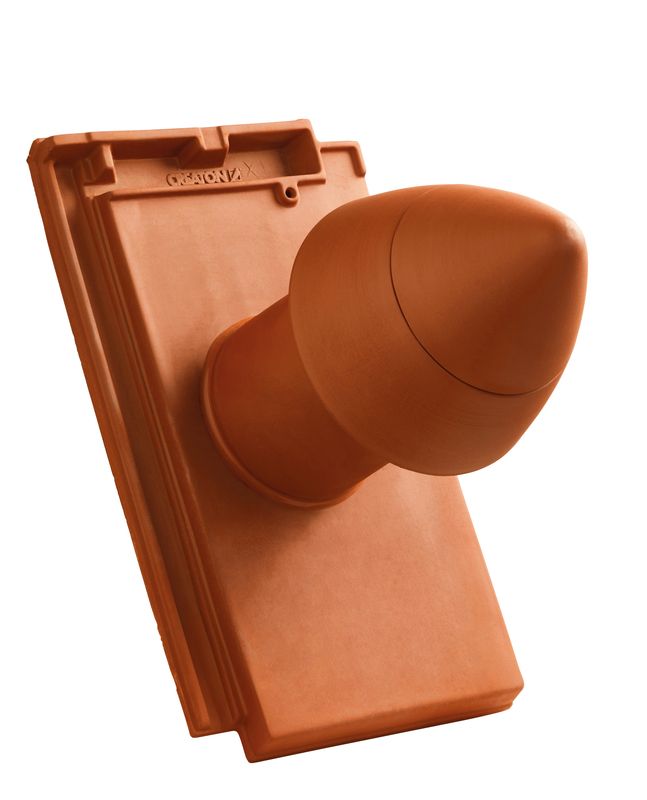

DOM SIGNUM Tubo di sfiato in ceramica DN 110 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

DOM SIGNUM Tubo di sfiato in ceramica DN 110 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

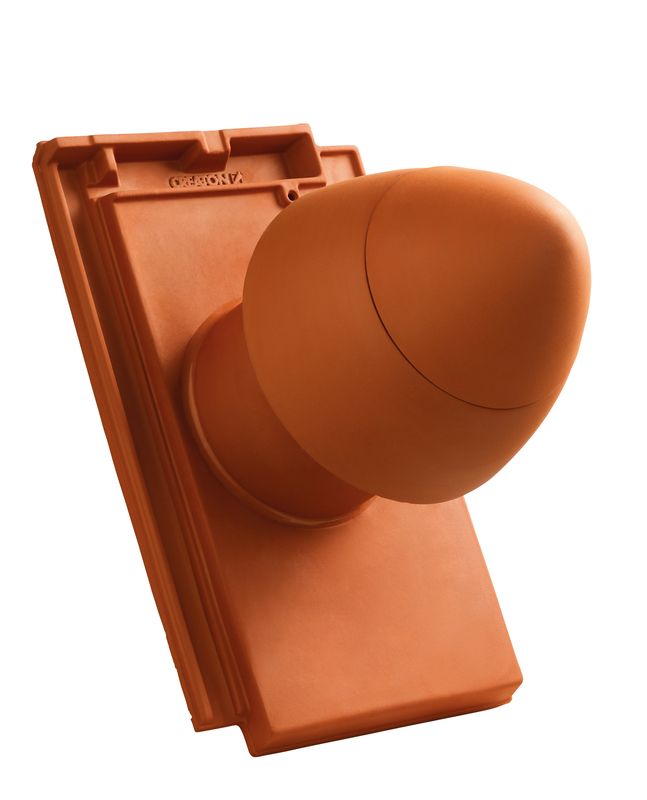

DOM SIGNUM Tubo di sfiato in ceramica DN 125 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

DOM SIGNUM Tubo di sfiato in ceramica DN 125 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

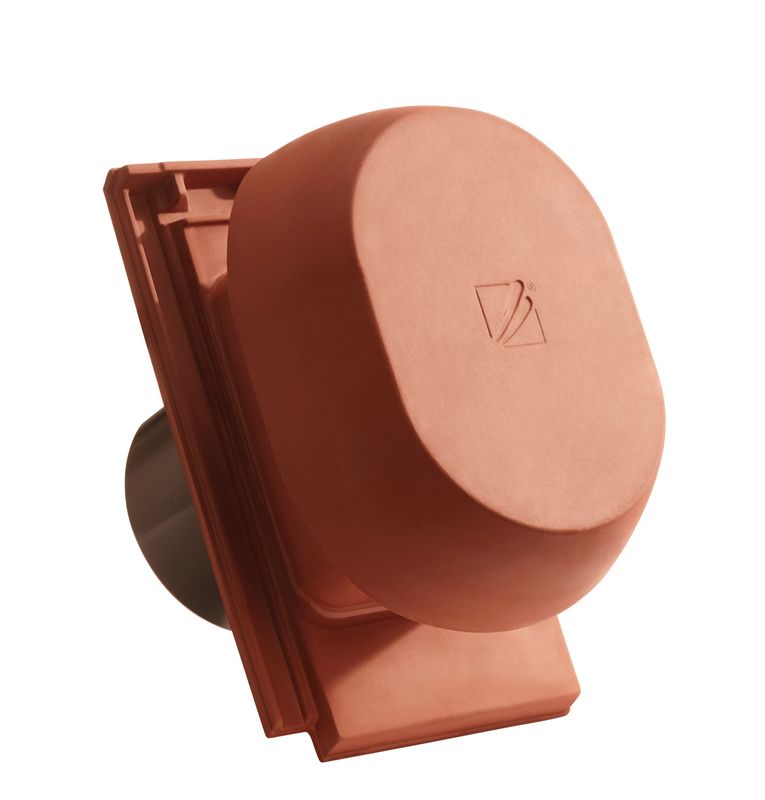

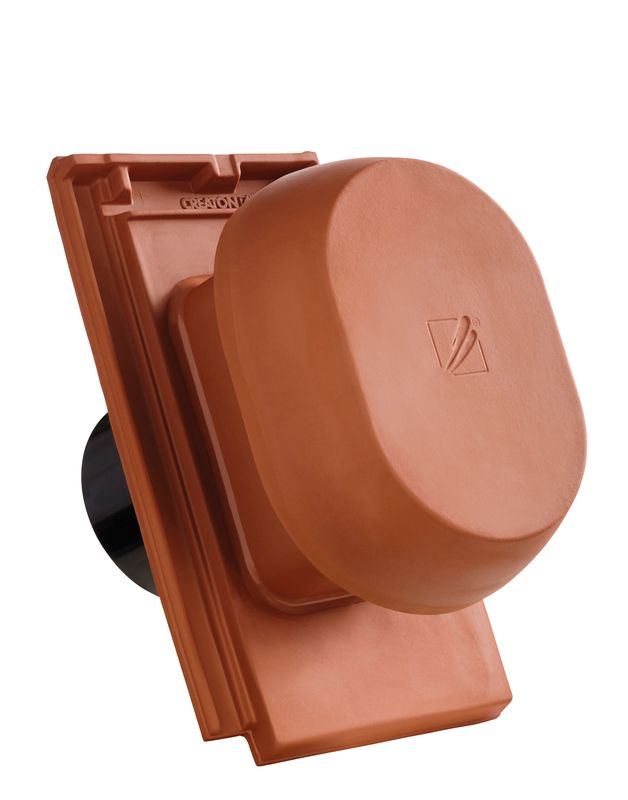

DOM SIGNUM Scarico della condensa in ceramica DN 160 mm, incl. adattatore di collegamento sottotetto

DOM SIGNUM Scarico della condensa in ceramica DN 160 mm, incl. adattatore di collegamento sottotetto

DOM SIGNUM scarico della condensa in ceramica DN 200 mm, incl. adattatore collegamento sottotetto

DOM SIGNUM scarico della condensa in ceramica DN 200 mm, incl. adattatore collegamento sottotetto

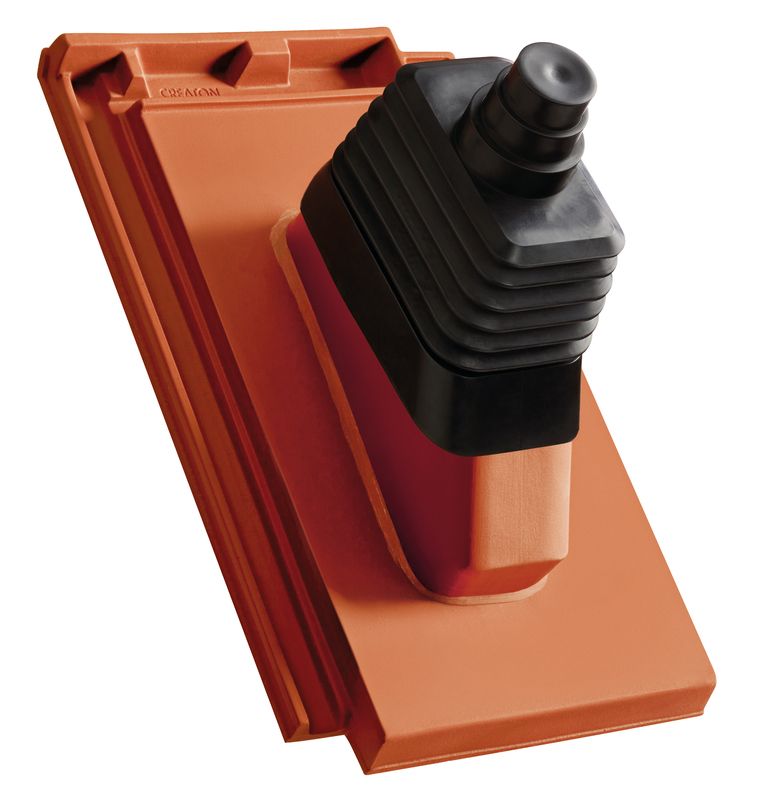

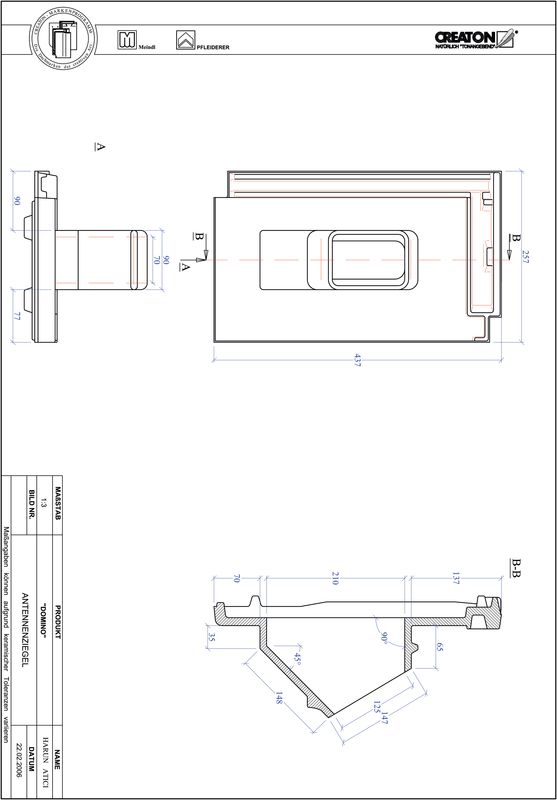

DOM Uscita antenna

DOM Uscita antenna

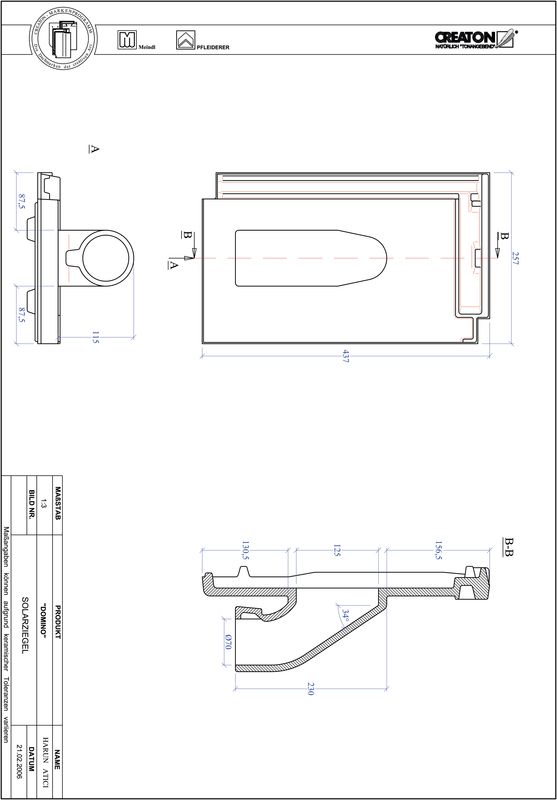

DOM Tegola uscita tubo solare

DOM Tegola uscita tubo solare

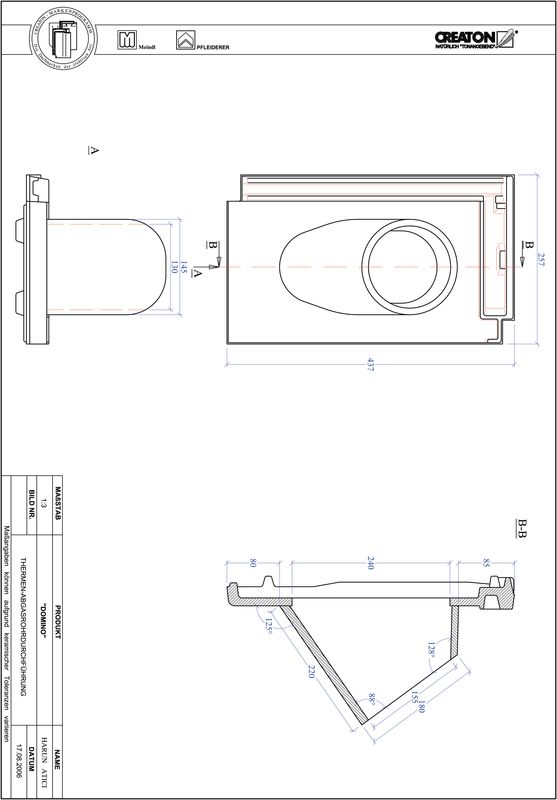

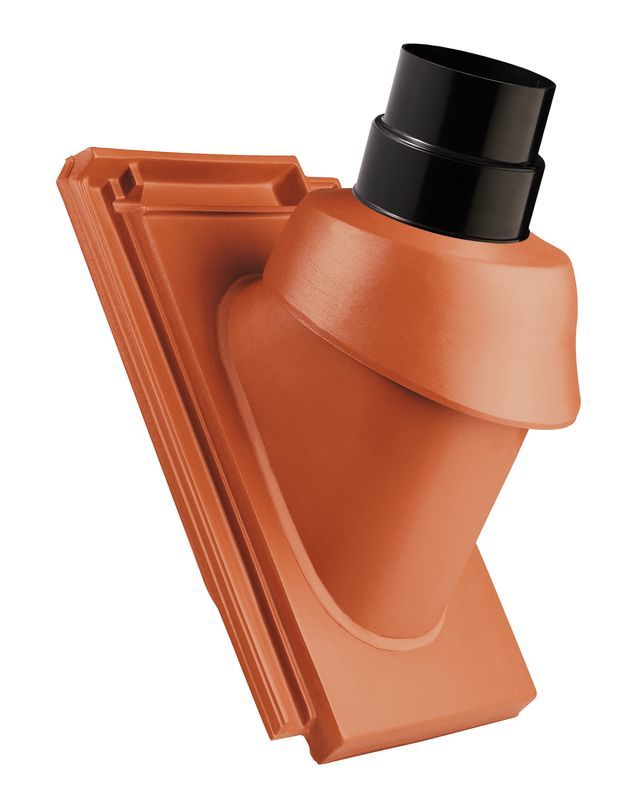

DOM Uscita termica in ceramica DN 110/125

DOM Uscita termica in ceramica DN 110/125

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 200

Tubo flessibile universale DN 200

Adattatore collegamento sottotetto universale NW 13,5

Adattatore collegamento sottotetto universale NW 13,5

Adattatore collegamento sottotetto universale diam. nominale 20

Adattatore collegamento sottotetto universale diam. nominale 20

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 150/160

Assortimento per protezione antineve, accesso al tetto e montaggio elementi solari in metallo

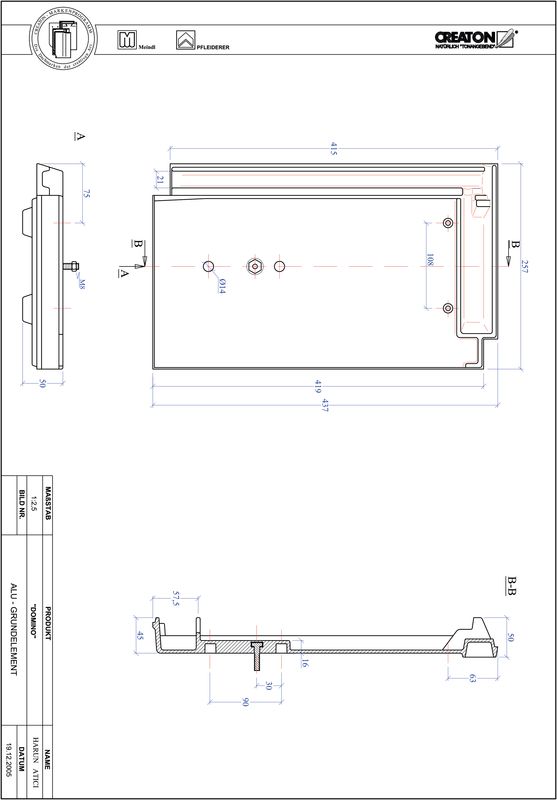

DOM Elemento di base in alluminio

DOM Elemento di base in alluminio

Supporto per elemento solare GRUEL tegola liscia

Supporto per elemento solare GRUEL tegola liscia

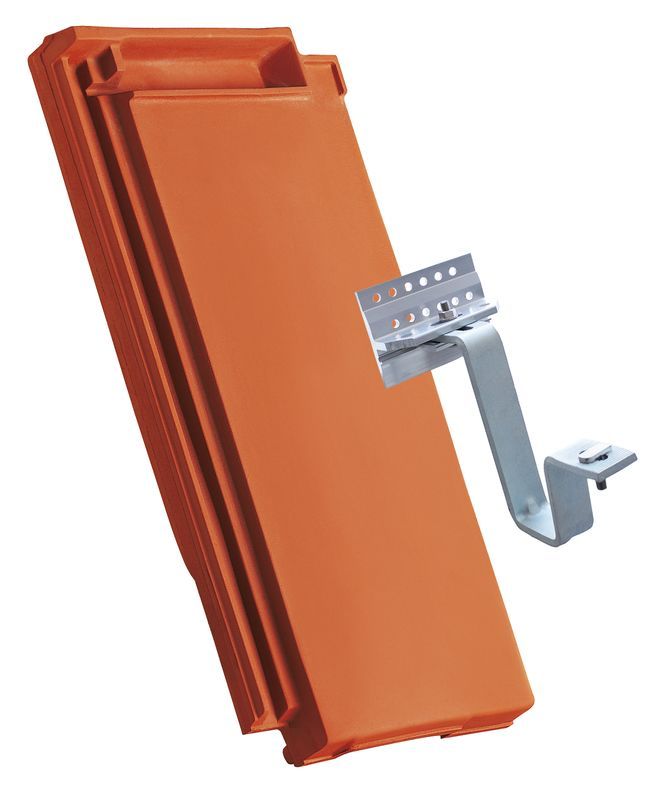

DOM Fissaggio per sistema solare per montaggio su piloni

DOM Fissaggio per sistema solare per montaggio su piloni

Singolo gradino

Singolo gradino

Griglia corta

Griglia corta

Griglia lunga

Griglia lunga

Supporto legno tondo

Supporto legno tondo

Supporto per tubo fermaneve

Supporto per tubo fermaneve

Tubo fermaneve Ø 40 mm, lunghezza 3 m

Tubo fermaneve Ø 40 mm, lunghezza 3 m

Coperchio terminale tubo fermaneve universale

Coperchio terminale tubo fermaneve universale

Scala tetto

Scala tetto

Supporto scala tetto

Supporto scala tetto

Supporto legno tondo

Supporto legno tondo

MAG Gancio fermaneve

MAG Gancio fermaneve

Griglia gradino alluminio 150 x 25 cm

Griglia gradino alluminio 150 x 25 cm

Griglia fermaneve piena 1,50 m

Griglia fermaneve piena 1,50 m

Manicotto di collegamento per tubo fermaneve Ø 40 mm

Manicotto di collegamento per tubo fermaneve Ø 40 mm

Assortimento per dettagli tetto e fissaggio antivento

DOM Tegola in vetro (acrilica)

DOM Tegola in vetro (acrilica)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 30/50 (HAR, HER, ELE, CAN)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 30/50 (HAR, HER, ELE, CAN)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/50 (HER, MZ3, ELE, RAP, MEL)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/50 (HER, MZ3, ELE, RAP, MEL)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/50 (OPT, DOM, HAR, RUS, GAL, CAN, VIS)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/50 (OPT, DOM, HAR, RUS, GAL, CAN, VIS)

Grappa antitempesta zinco-alluminio grappa di fissaggio tipo N4 (DOM, CAN, ELE, HER, RAT, RUS, VIS)

Grappa antitempesta zinco-alluminio grappa di fissaggio tipo N4 (DOM, CAN, ELE, HER, RAT, RUS, VIS)

Grappa di colmo in alluminio PDZ (Grappa di fissaggio di testata universale)

Grappa di colmo in alluminio PDZ (Grappa di fissaggio di testata universale)

Vite in acciaio inox con tenuta lunghezza da 70

Vite in acciaio inox con tenuta lunghezza da 70

Grappa di displuvio e di conversa 13-17 mm

Grappa di displuvio e di conversa 13-17 mm

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Pettine di ventilazione per grondaie altezza pettine 55 mm

Pettine di ventilazione per grondaie altezza pettine 55 mm

Pettine di ventilazione per grondaie

Pettine di ventilazione per grondaie

Lucernario 45 x 55 cm in metallo con vetro di sicurezza temprato

Lucernario 45 x 55 cm in metallo con vetro di sicurezza temprato

Lucernario a isolamento termico 55 x 78 cm

Lucernario a isolamento termico 55 x 78 cm

Pilone del satellitare e dell'antenna zincato o rivestito colorato

Pilone del satellitare e dell'antenna zincato o rivestito colorato

Colore a verniciatura acrilica 250 ml

Colore a verniciatura acrilica 250 ml

Assortimento tegole di colmo e di displuvio

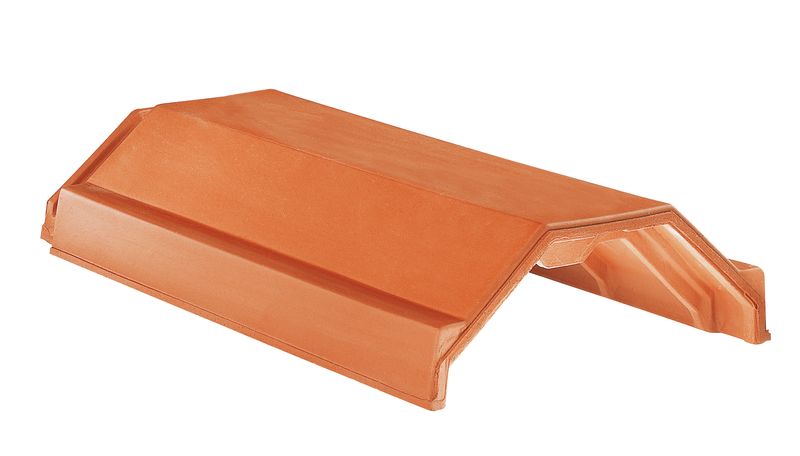

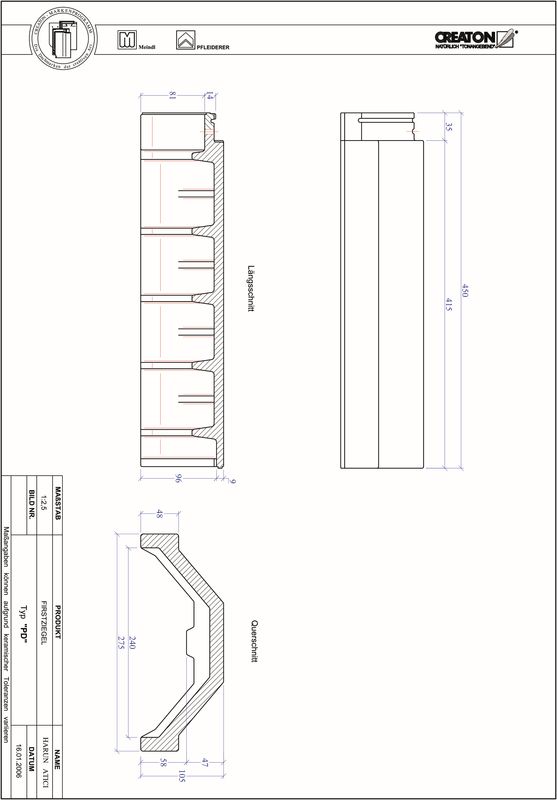

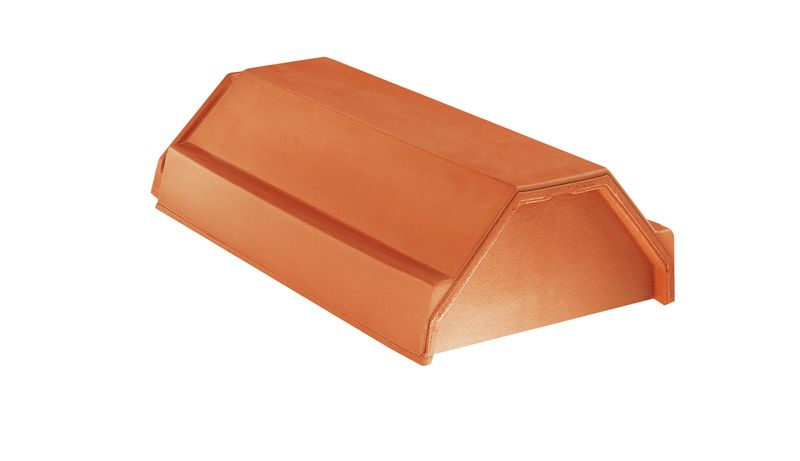

Tegola di colmo PD GOG (argilla)

Tegola di colmo PD GOG (argilla)

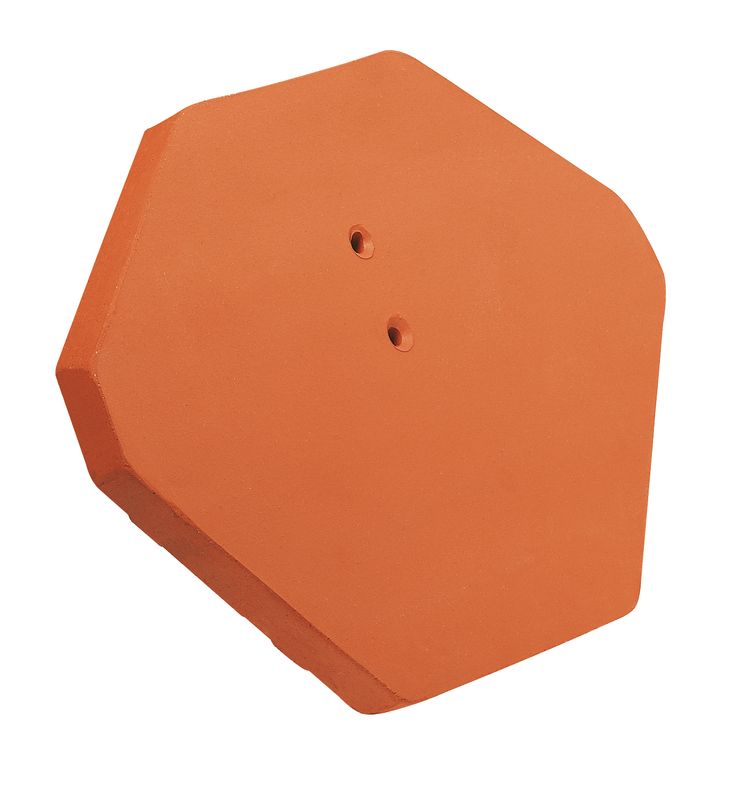

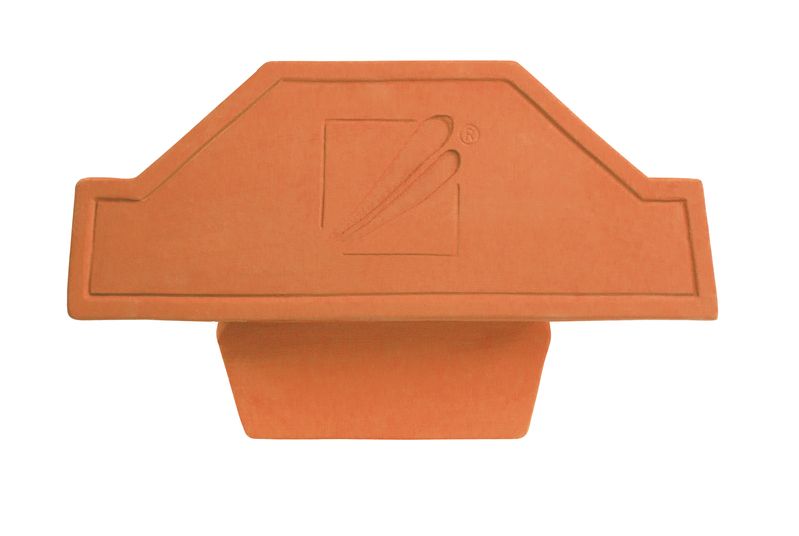

Piastra iniziale e terminale di colmo in ceramica PD GOG (argilla)

Piastra iniziale e terminale di colmo in ceramica PD GOG (argilla)

GOG Piastra di funzione iniziale e finale in ceramica PD

GOG Piastra di funzione iniziale e finale in ceramica PD

Colmo iniziale in ceramica PD GOG (argilla)

Colmo iniziale in ceramica PD GOG (argilla)

GOG Colmo (a tre vie) triassiale PD

GOG Colmo (a tre vie) triassiale PD

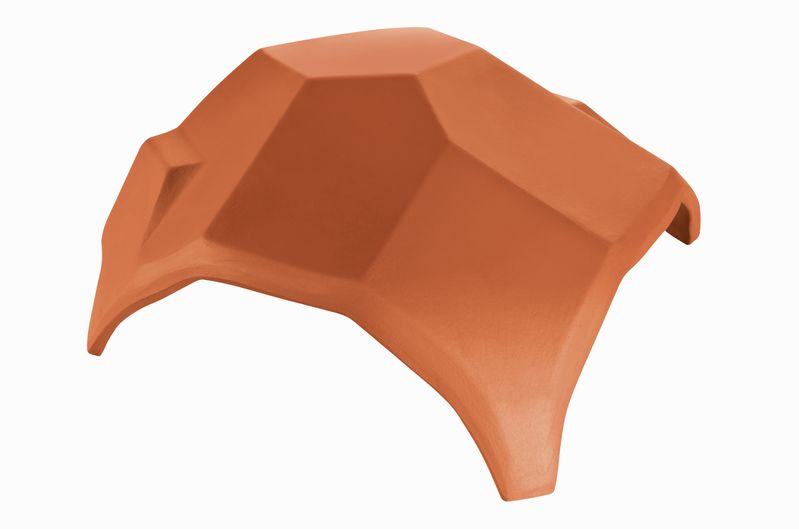

GOG Colmo (a tre vie) quadriassiale PD

GOG Colmo (a tre vie) quadriassiale PD

Grappa di colmo alluminio PD GOG

Grappa di colmo alluminio PD GOG

FIRSTFIX Grappa di colmo in acciaio inox PD GOG

FIRSTFIX Grappa di colmo in acciaio inox PD GOG

FIRSTFIX Filo grappa di colmo universale

FIRSTFIX Filo grappa di colmo universale

FIRSTFIX Set graffe di bloccaggio universali

FIRSTFIX Set graffe di bloccaggio universali

Rotolo di colmo/displuvio 220 (CREAROLL ALU)

Rotolo di colmo/displuvio 220 (CREAROLL ALU)

Rotolo di colmo/displuvio 300 (CREAROLL ALU)

Rotolo di colmo/displuvio 300 (CREAROLL ALU)

Rotolo di colmo/displuvio 220 (CREAROLL PP)

Rotolo di colmo/displuvio 220 (CREAROLL PP)

Rotolo di colmo/displuvio 310 (CREAROLL PP)

Rotolo di colmo/displuvio 310 (CREAROLL PP)

Rotolo di colmo/displuvio 390 (CREAROLL PP)

Rotolo di colmo/displuvio 390 (CREAROLL PP)

Download

È possibile ordinare fino a 3 campioni.

Seleziona il campione richiesto.

Vedi il Carrello
