CANTUS NUANCE dark brown engobed

CANTUS

Ben studiata e colorata.

  • Corpo della tegola omogeneo con qualità uniforme del colore grazie alle straordinarie materie prime KERALIS e a una lavorazione accurata. Sui bordi di taglio o in caso di danni non sono più necessari altri interventi successivi.
  • Elevata flessibilità e posa semplificata grazie a un tratto di scorrimento di 38 mm
  • La sofisticata tecnica di giunzione garantisce un deflusso dell'acqua ottimale e offre una maggiore protezione contro le infiltrazioni di pioggia
  • La massima qualità è garantita dalle migliori materie prime e dal procedimento di cottura moderno, senza contatto nell’apposita cassetta piatta, nonché dal continuo miglioramento del processo produttivo

Nota: Questo modello sarà presto disponibile in un altro colore, rosso rame NUANCE.

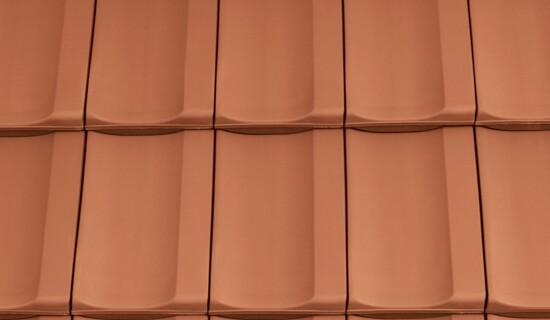

rosso naturale
rosso naturale
NUANCE rosso rame ingobbiato
NUANCE rosso rame ingobbiato
NUANCE tonalità ardesia ingobbiata
NUANCE tonalità ardesia ingobbiata
NUANCE nero opaco ingobbiato
NUANCE nero opaco ingobbiato
FINESSE rosso vino smaltato
FINESSE rosso vino smaltato
FINESSE nero smaltato
FINESSE nero smaltato
NOBLESSE cristallo-ardesia smaltato
NOBLESSE cristallo-ardesia smaltato
NOBLESSE nero-cristallo smaltato
NOBLESSE nero-cristallo smaltato

Dati tecnici

Grandezza (ca.)265 x 450 mm
Larghezza di sovrapposizione min. (ca.)222 mm
Larghezza di sovrapposizione al m (ca.)223 mm
Larghezza di sovrapposizione max. (ca.)224 mm
Lunghezza di sovrapposizione min. (ca.)348 mm
Lunghezza di sovrapposizione al m (ca.)366 mm
Lunghezza di sovrapposizione max. (ca.)384 mm
Fabbisogno di tegole min. (ca.)11.8 pezzi/m²
Fabbisogno di tegole al m. (ca.)12.3 pezzi/m²
Fabbisogno tegole max. (ca.)12.9 pezzi/m²
Peso per pezzo (ca.)3.55 kg/pezzo
Peso al m² (ca.)44.4 kg/m²
Peso per pallet (ca.)877 kg
Pezzi per minipack5 pezzi
Pezzi per pallet240 pezzi

Disegni tecnici

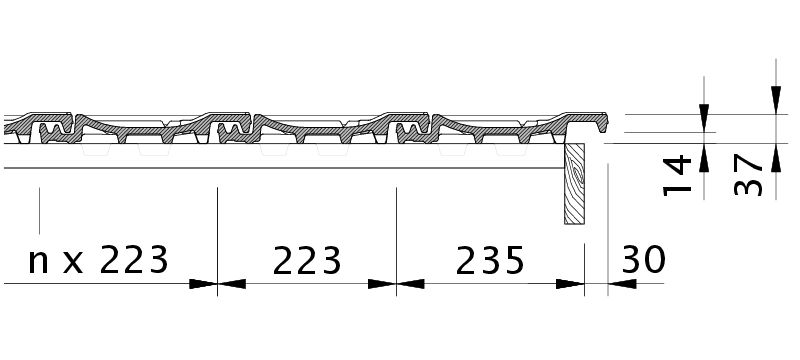

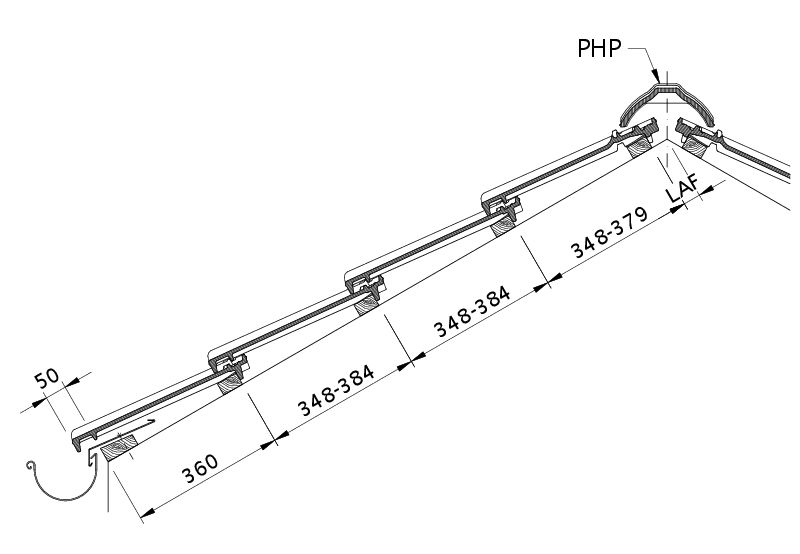

Disegno CANTUS sezione trasversale tetto DQF
Disegno CANTUS sezione trasversale tetto DQF

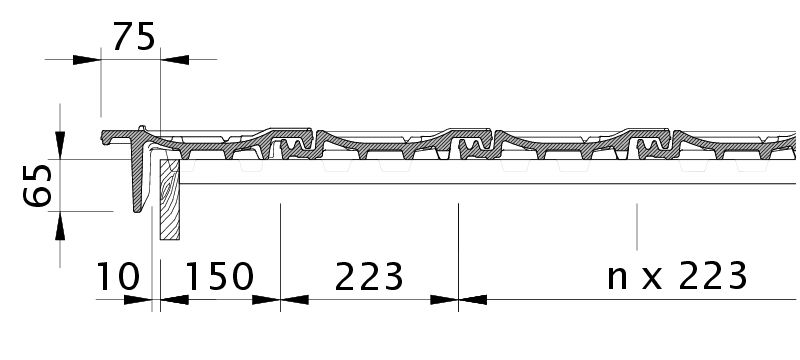

Disegno CANTUS tegola laterale sinistra con tavola per gronda di frontespizio OBL
Disegno CANTUS tegola laterale sinistra con tavola per gronda di frontespizio OBL

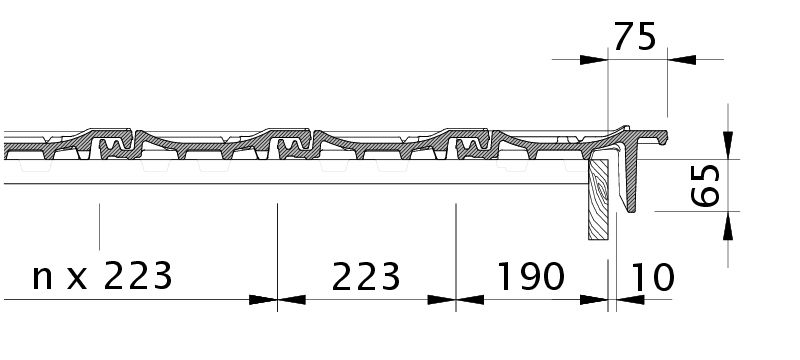

Disegno CANTUS tegola laterale destra con tavola per gronda di frontespizio OBR
Disegno CANTUS tegola laterale destra con tavola per gronda di frontespizio OBR

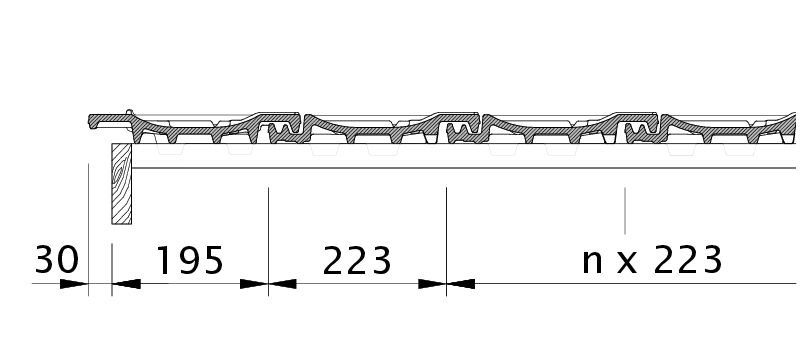

Disegno CANTUS gronda di frontespizio sinistra con lamiera laterale e doppia onda ODL
Disegno CANTUS gronda di frontespizio sinistra con lamiera laterale e doppia onda ODL
Disegno CANTUS gronda di frontespizio destra con lamiera laterale e tegola OFR
Disegno CANTUS gronda di frontespizio destra con lamiera laterale e tegola OFR

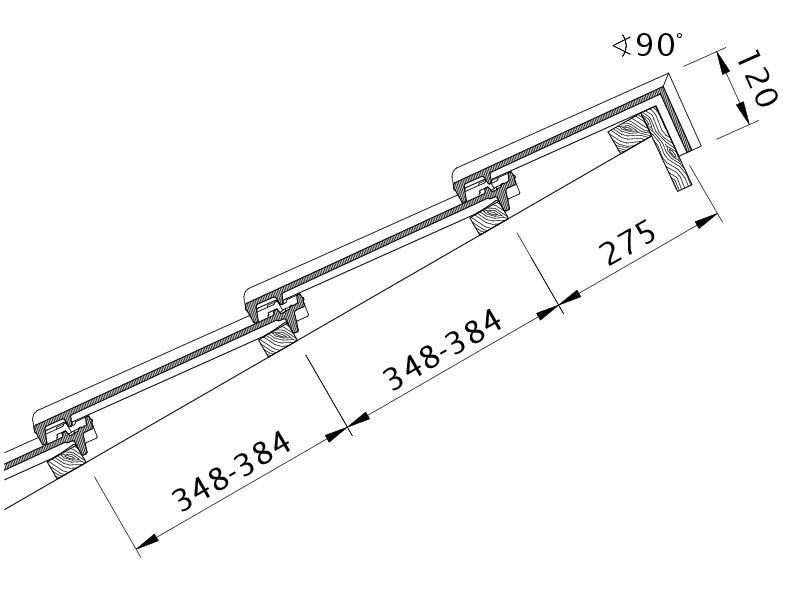

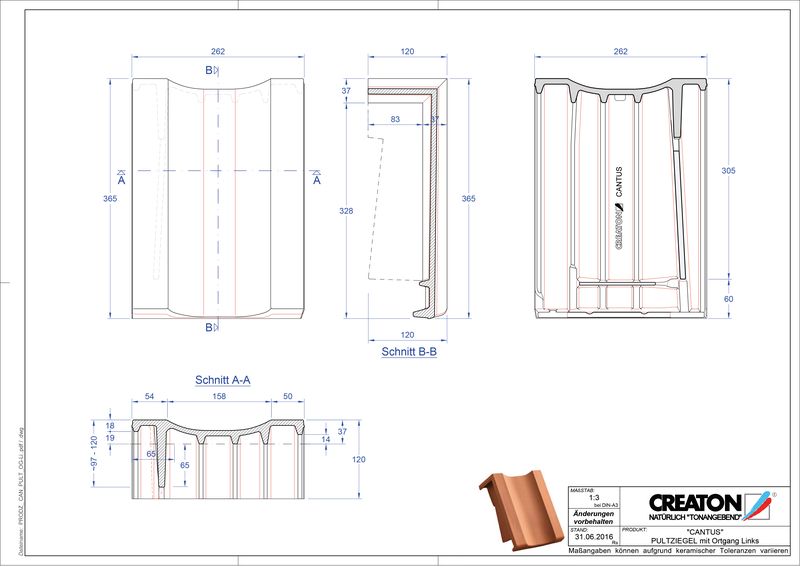

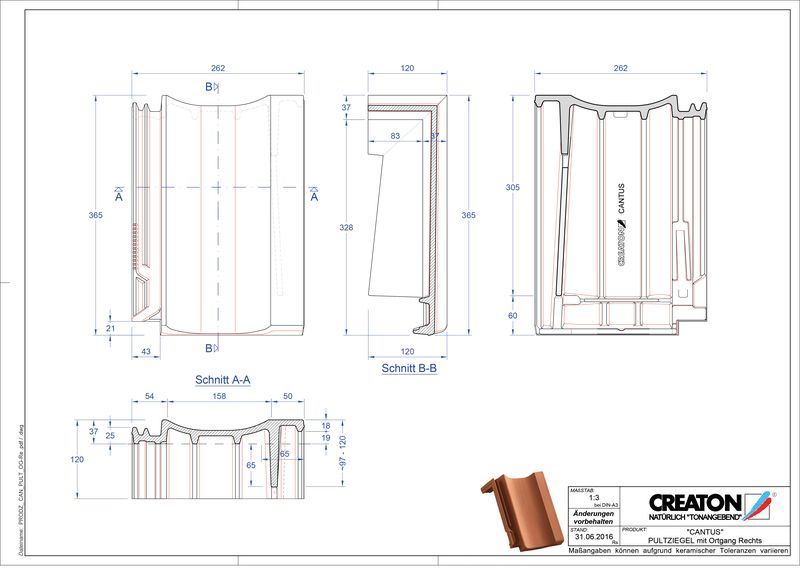

Disegno CANTUS modello di tetto a una falda PDA
Disegno CANTUS modello di tetto a una falda PDA

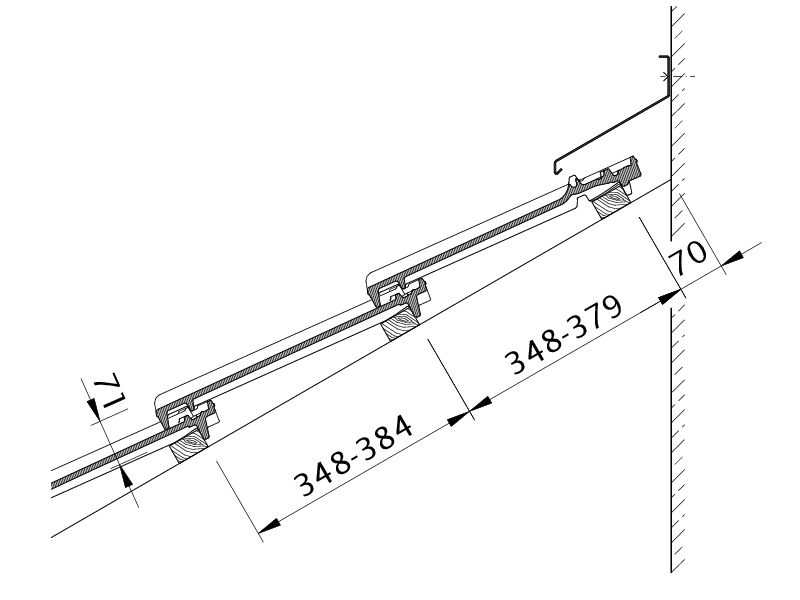

Disegno CANTUS raccordo superiore con INCASTRO WMF
Disegno CANTUS raccordo superiore con INCASTRO WMF

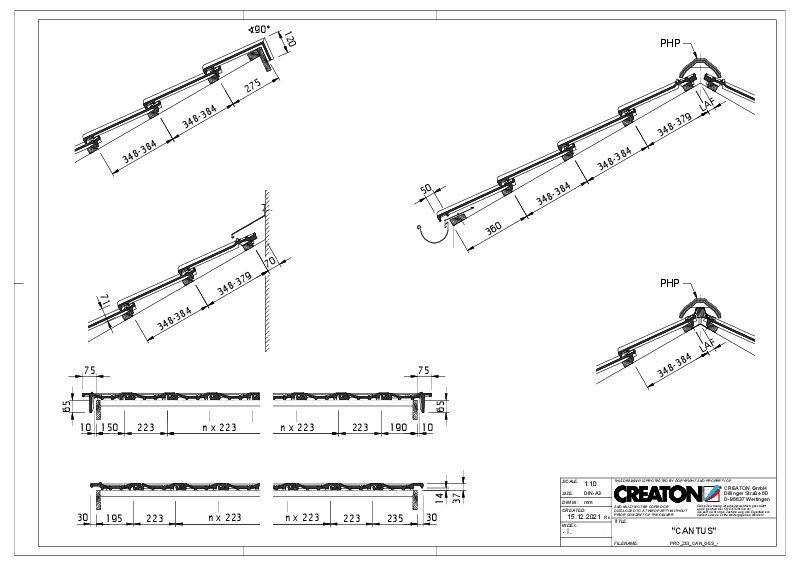

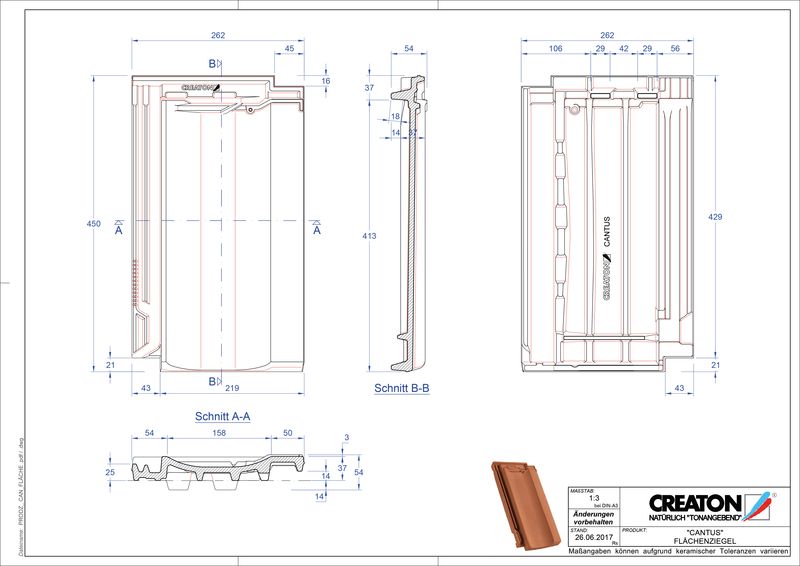

Drawing CANTUS general view GES
Drawing CANTUS general view GES

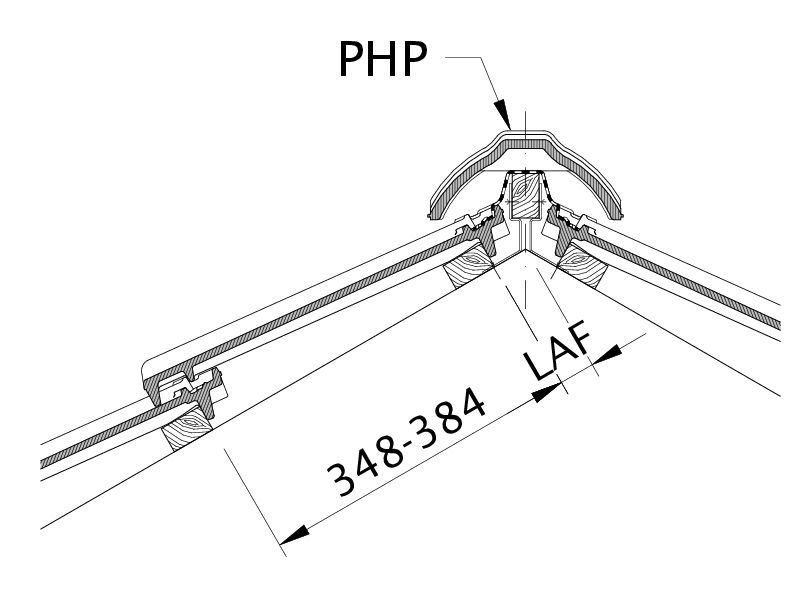

Zeichnung CANTUS Lattenabstand zum Firstschnittpunkt, Firstlattenabstand LAF
Zeichnung CANTUS Lattenabstand zum Firstschnittpunkt, Firstlattenabstand LAF

Applicazioni

Valido per l'Austria
22 °Inclinazione tetto regolare (A)
≥22 °Realizzazione di un sottotetto resistente alla pioggia secondo Önorm, prodotti CREATON possibili: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥20 °Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo Önorm, prodotti CREATON possibili: QUATTRO longlife extra
≥18 °Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo le specifiche del fabbricante CREATON, si prega di rispettare le direttive di installazione separate, prodotti CREATON possibili: QUATTRO longlife extra

Informazioni tecniche

  • Il disegno tecnico rappresentato è solo un esempio di progettazione.
  • In base alle direttive del ZVDH (associazione centrale degli artigiani che si occupano della copertura del tetto) per le tegole laterali, la distanza tra l'incastro della gronda di frontespizio e il filo esterno parete e/o filo esterno rivestimento deve essere di almeno 1 cm.
  • Per l'esecuzione di lavori al tetto valgono i regolamenti e le norme nazionali vigenti. Essi variano da Paese a Paese (ad es. regolamento ZVDH, ÖNORMEN) e devono essere rispettati durante l'esecuzione. Inoltre CREATON prepara dati specifici per l'esecuzione del sottotetto che devono essere rispettati in quanto dati del costruttore. Sono disponibili nel nostro planner del tetto o in www.creaton.de / www.creaton.at..
  • Per le inclinazioni del tetto standard di CREATON, fare riferimento alla lettera tipo.

LAF/FLA valori

Valori LAF-/FLA in mm con INCASTRO per listelli 30x50
Fabbisogno tegola di colmo (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
PHP 2.6 Pezzo/lfmLAF60555550403530201510
PHP 2.6 Pezzo/lfmFLA1101059590858075706560
PP 2.5 Pezzo/lfmLAF7065605550454035353020
PP 2.5 Pezzo/lfmFLA105100908580706560504545
Valori LAF-/FLA in mm con INCASTRO per listelli 40x60
Fabbisogno tegola di colmo (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
PHP 2.6 Pezzo/lfmLAF60555545353025105
PHP 2.6 Pezzo/lfmFLA1201151051009590858075
PP 2.5 Pezzo/lfmLAF706560504540352520155
PP 2.5 Pezzo/lfmFLA1151101009590807570605555

Riferimenti

Assortimento accessori

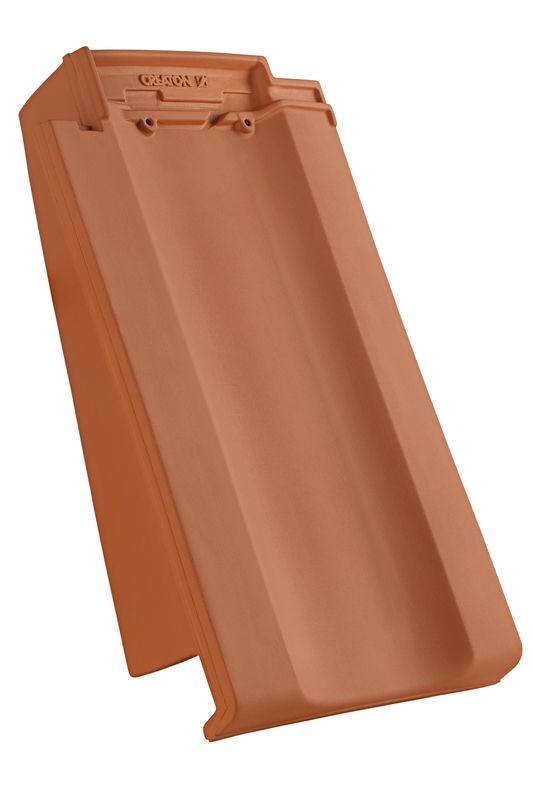

CAN Tegola laterale destra

CAN Tegola laterale destra

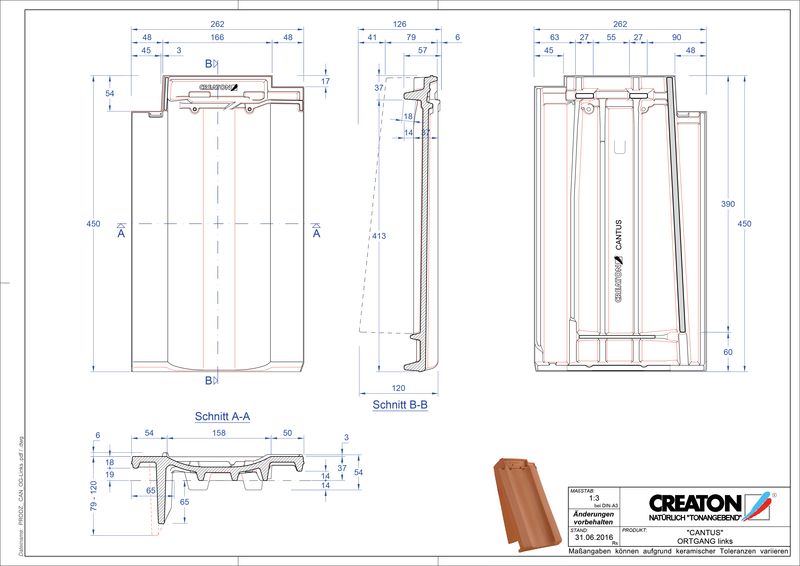

CAN Tegola laterale sinistra

CAN Tegola laterale sinistra

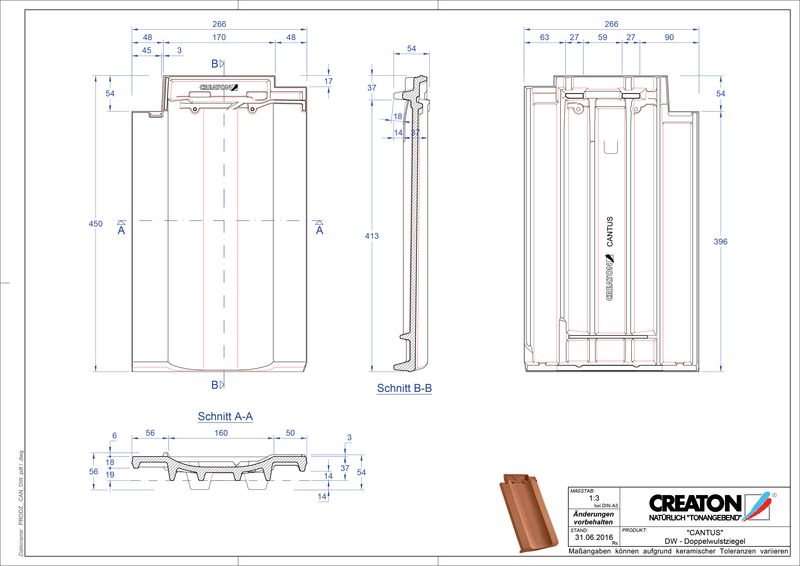

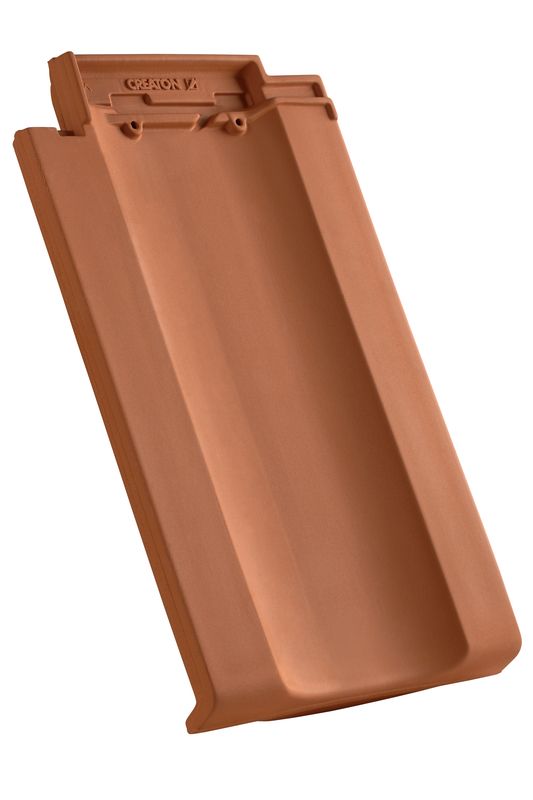

CAN Tegola a doppia onda

CAN Tegola a doppia onda

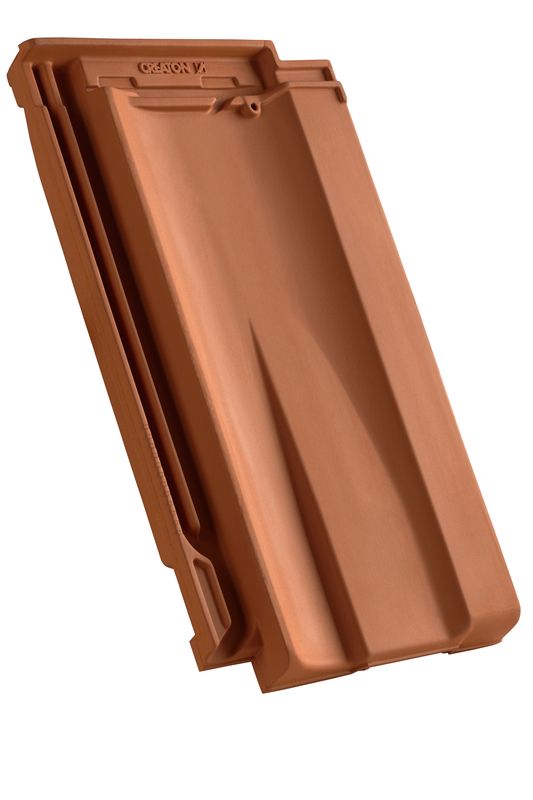

CAN Tegola aeratore

CAN Tegola aeratore

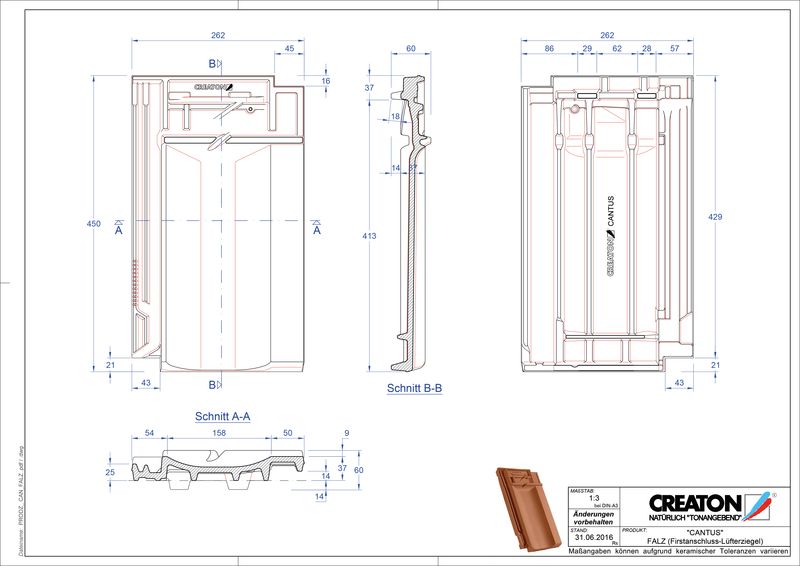

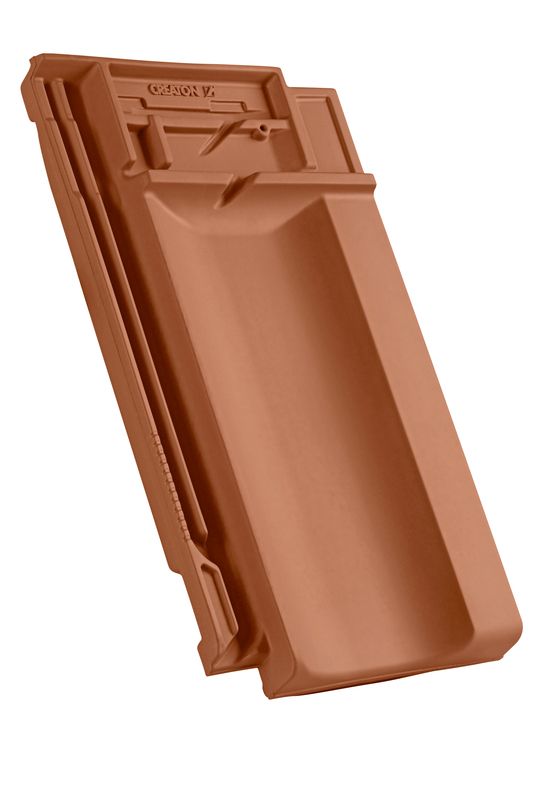

CAN Tegola raccordo colmo-aeratore

CAN Tegola raccordo colmo-aeratore

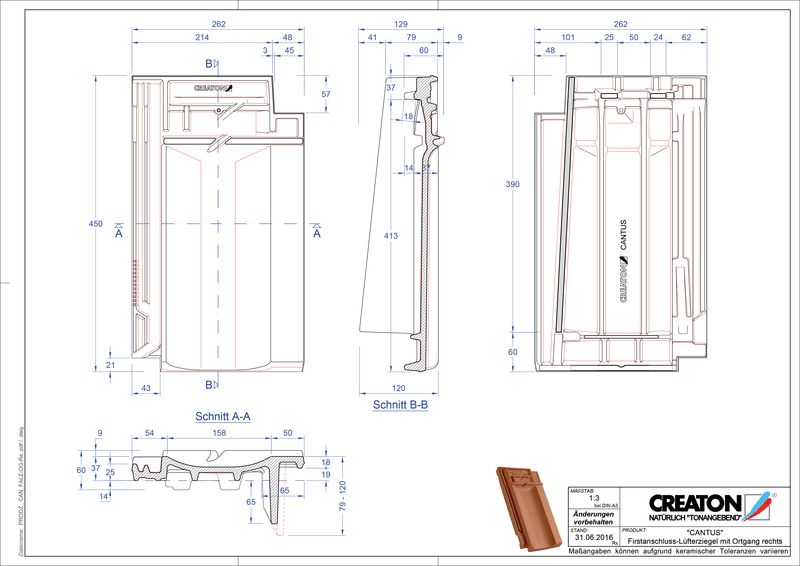

CAN Tegola raccordo colmo-aeratore-tegola laterale a destra

CAN Tegola raccordo colmo-aeratore-tegola laterale a destra

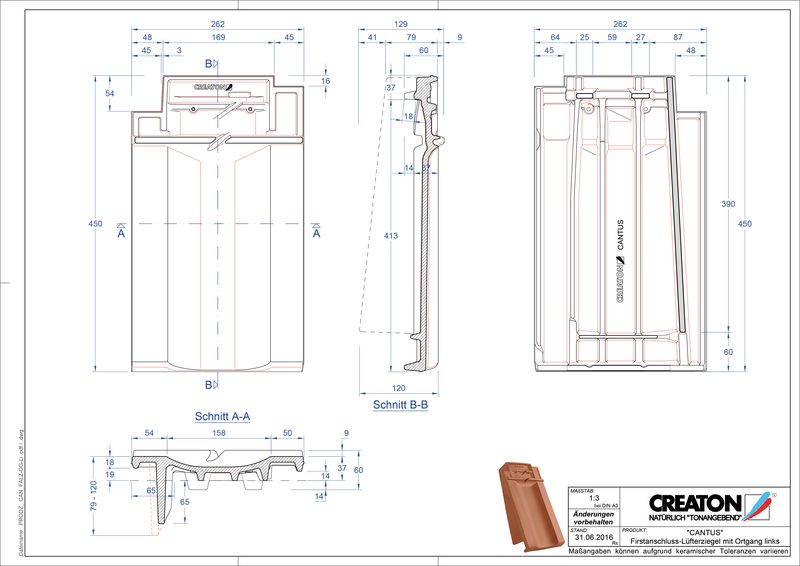

CAN Tegola raccordo colmo-aeratore-tegola laterale a sinistra

CAN Tegola raccordo colmo-aeratore-tegola laterale a sinistra

CAN Tegola di testata guarnita standard

CAN Tegola di testata guarnita standard

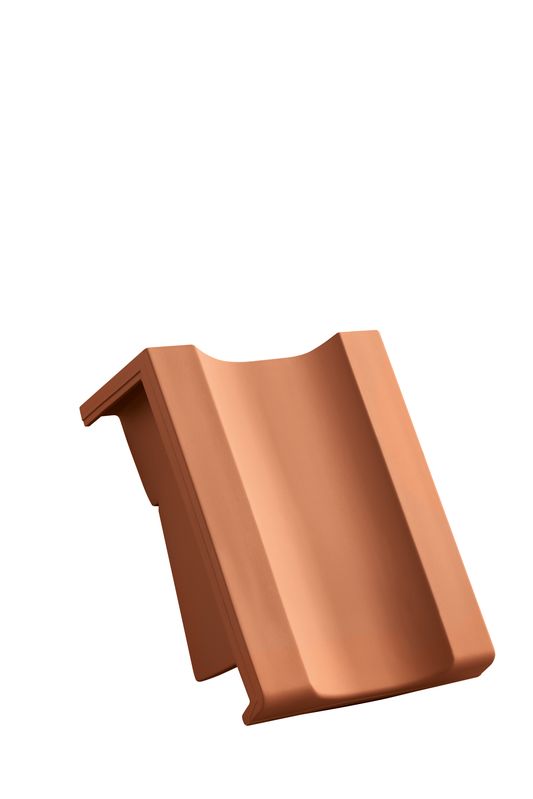

CAN Tegola laterale di testata guarnita standard a destra

CAN Tegola laterale di testata guarnita standard a destra

CAN Tegola laterale di testata guarnita standard a sinistra

CAN Tegola laterale di testata guarnita standard a sinistra

CAN Tegola di testata guarnita dimensione particolare

CAN Tegola di testata guarnita dimensione particolare

CAN Tegola laterale di testata guarnita dimensione particolare a destra

CAN Tegola laterale di testata guarnita dimensione particolare a destra

CAN Tegola laterale di testata guarnita dimensione particolare a sinistra

CAN Tegola laterale di testata guarnita dimensione particolare a sinistra

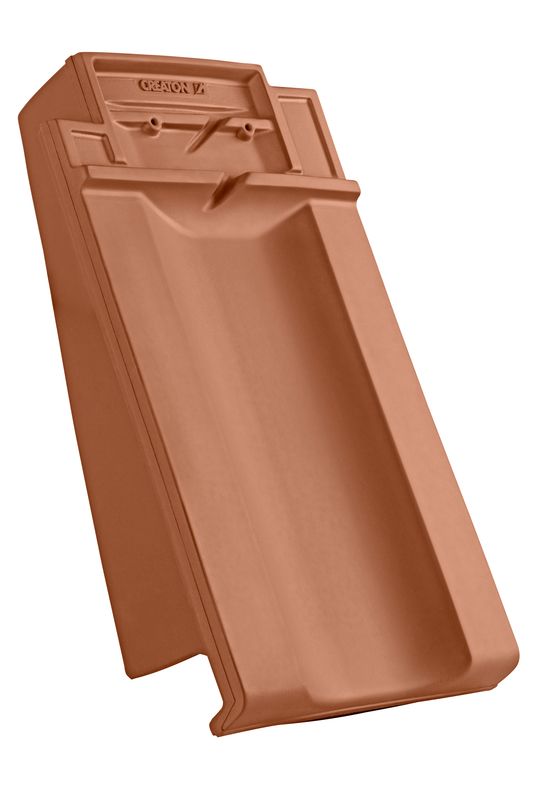

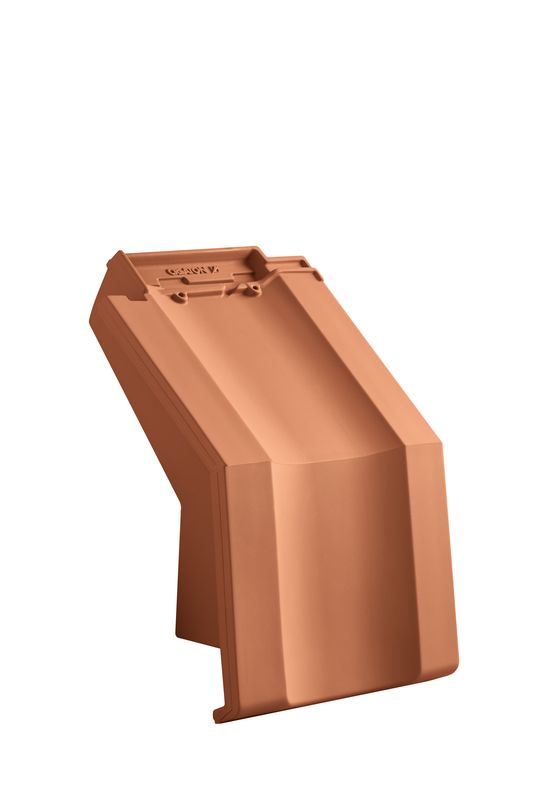

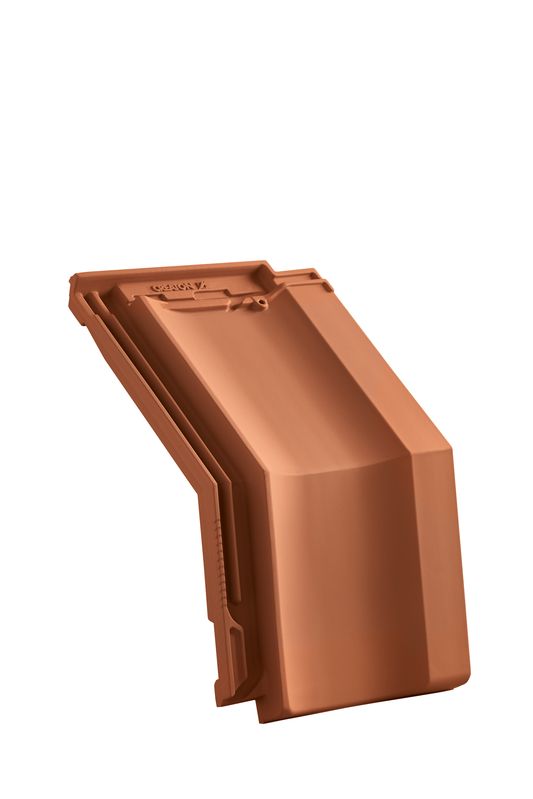

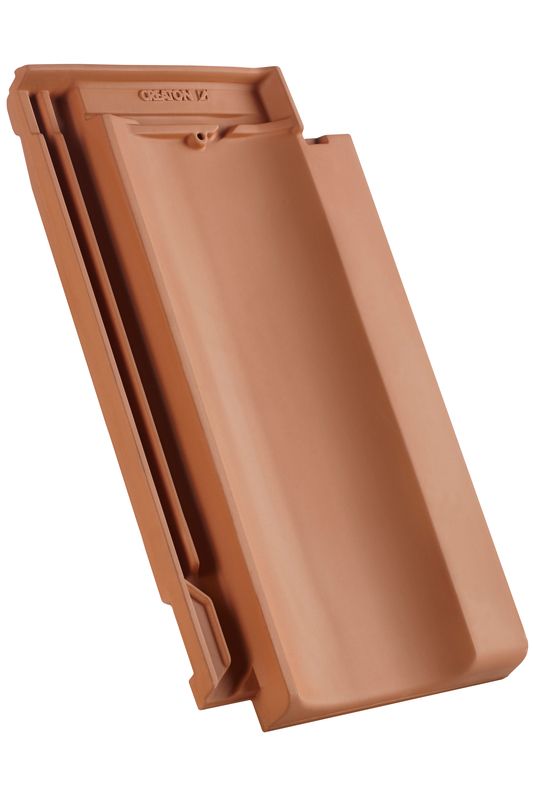

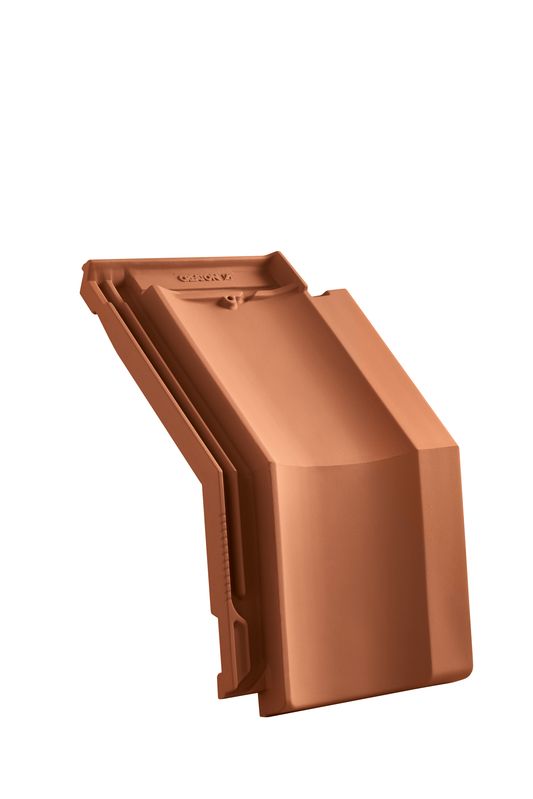

CAN Tegola di mansarda/di spigolo guarnita dimensione particolare

CAN Tegola di mansarda/di spigolo guarnita dimensione particolare

CAN Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a destra

CAN Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a destra

CAN Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a sinistra

CAN Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a sinistra

WER Tegola di colmo PZ

WER Tegola di colmo PZ

WER Tegola di colmo PZ

WER Tegola di colmo PZ

Grappa di colmo alluminio tegola di testata universale

Grappa di colmo alluminio tegola di testata universale

Assortimento per aerazioni tetto ed ingressi nel tetto

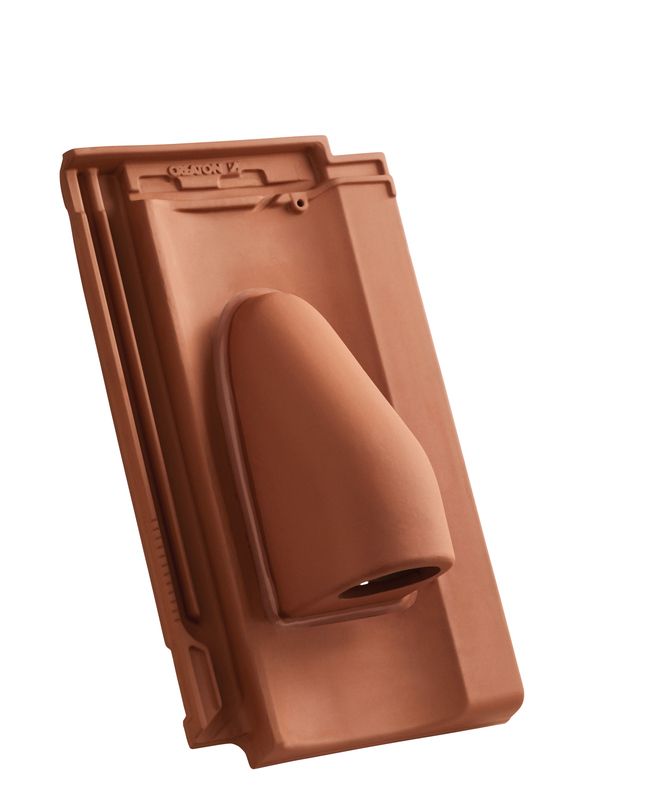

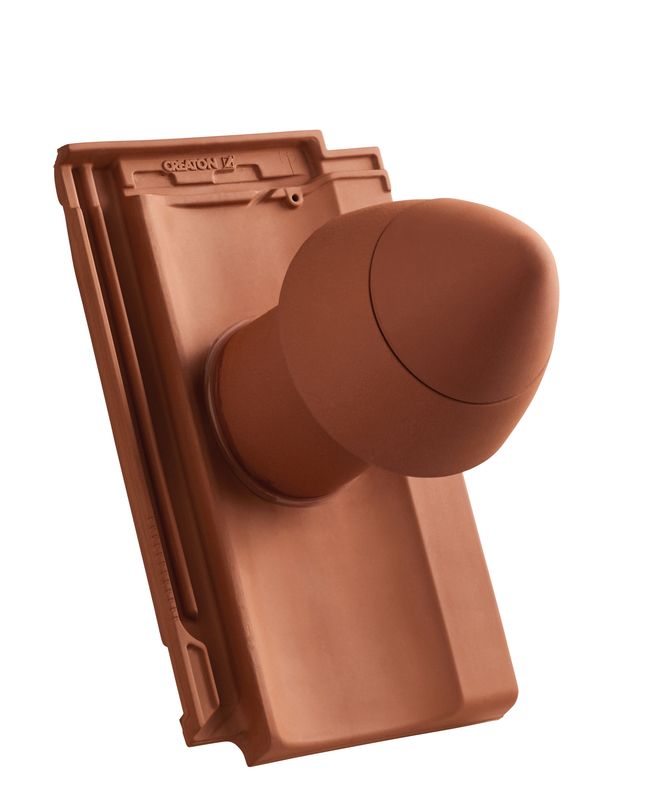

CAN SIGNUM Tubo di sfiato in ceramica DN 110 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

CAN SIGNUM Tubo di sfiato in ceramica DN 110 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

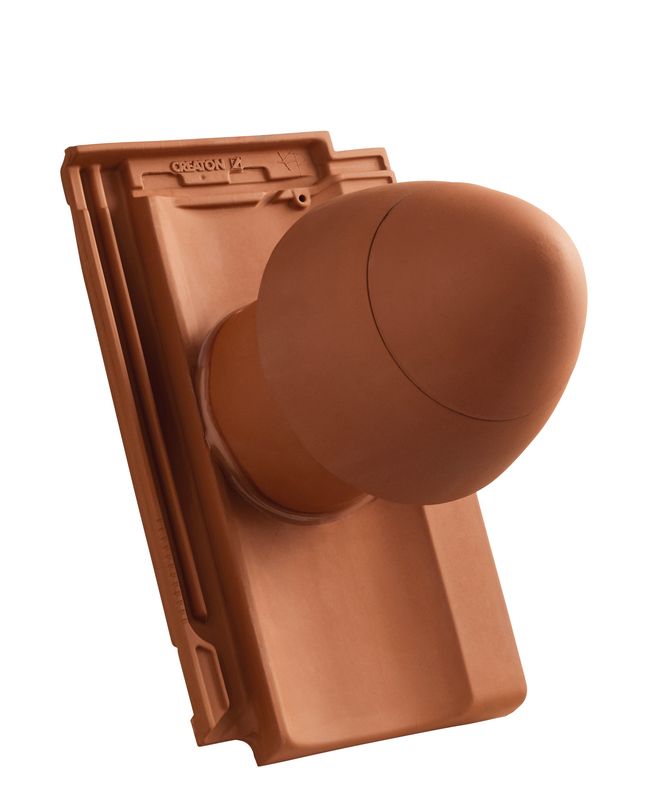

CAN SIGNUM Tubo di sfiato in ceramica DN 125 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

CAN SIGNUM Tubo di sfiato in ceramica DN 125 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

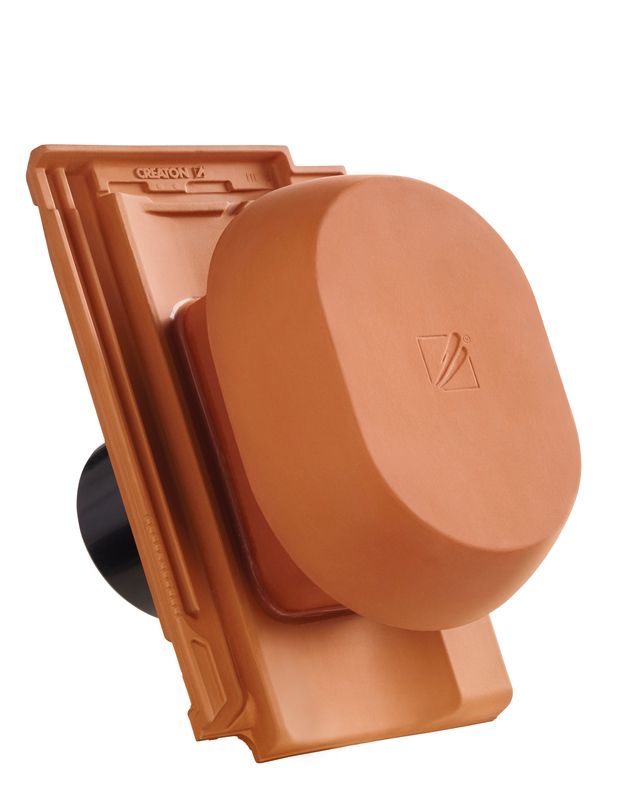

CAN SIGNUM Scarico della condensa in ceramica DN 160 mm, incl. adattatore di collegamento sottotetto

CAN SIGNUM Scarico della condensa in ceramica DN 160 mm, incl. adattatore di collegamento sottotetto

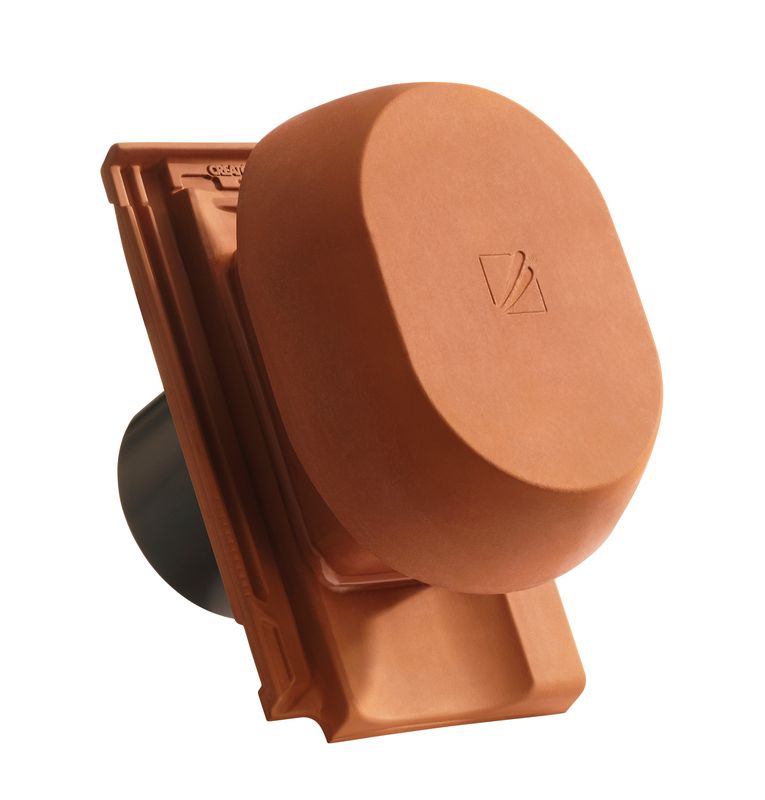

CAN SIGNUM scarico della condensa in ceramica DN 200 mm, incl. adattatore collegamento sottotetto

CAN SIGNUM scarico della condensa in ceramica DN 200 mm, incl. adattatore collegamento sottotetto

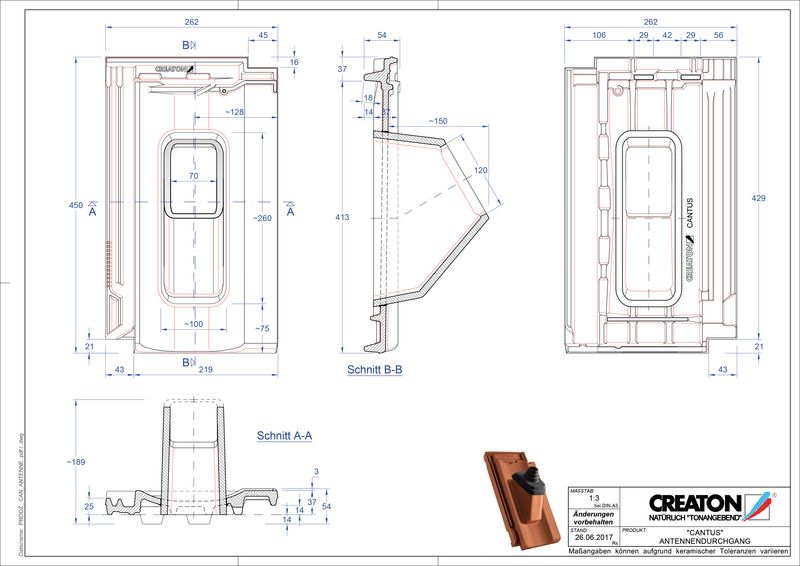

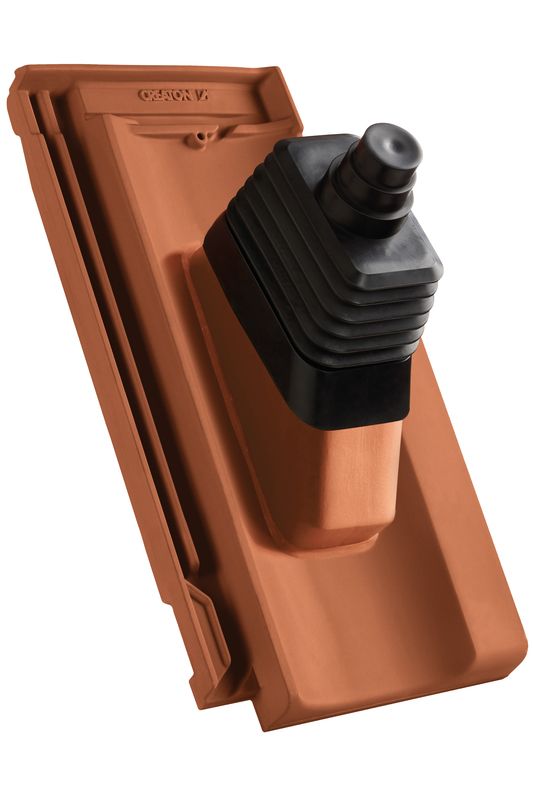

CAN Uscita antenna

CAN Uscita antenna

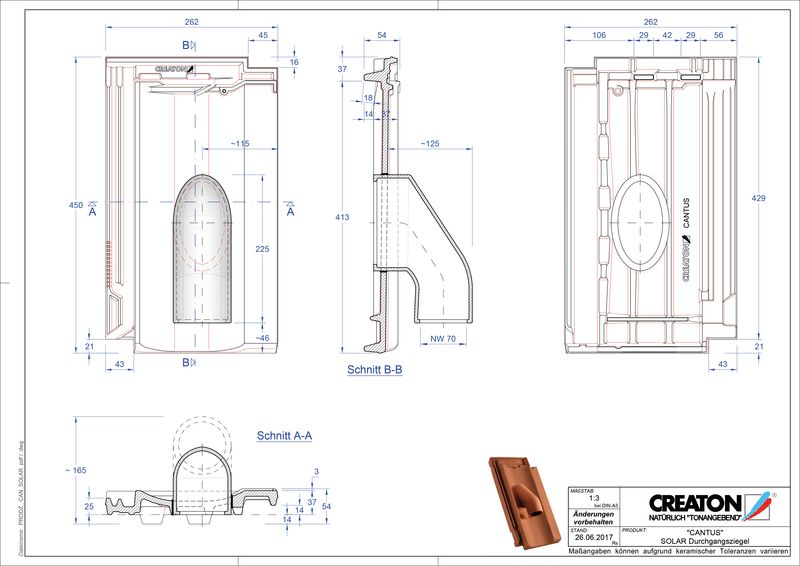

CAN Tegola uscita tubo solare

CAN Tegola uscita tubo solare

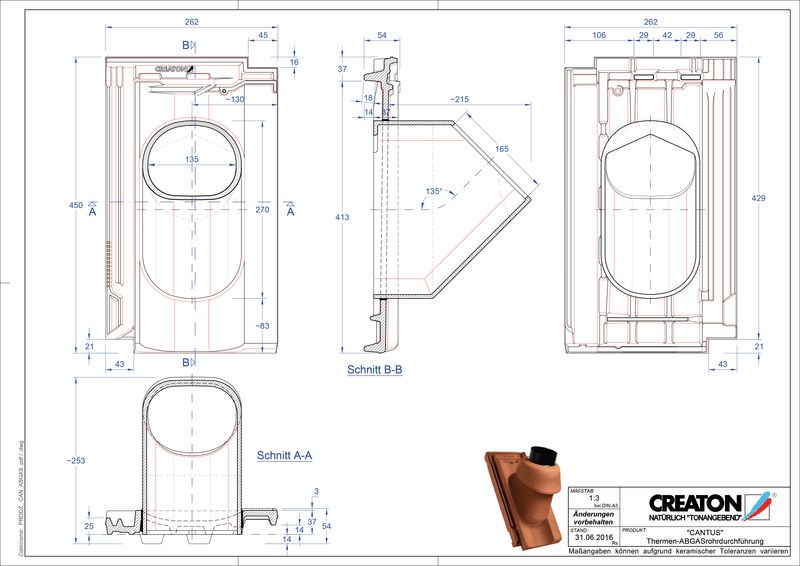

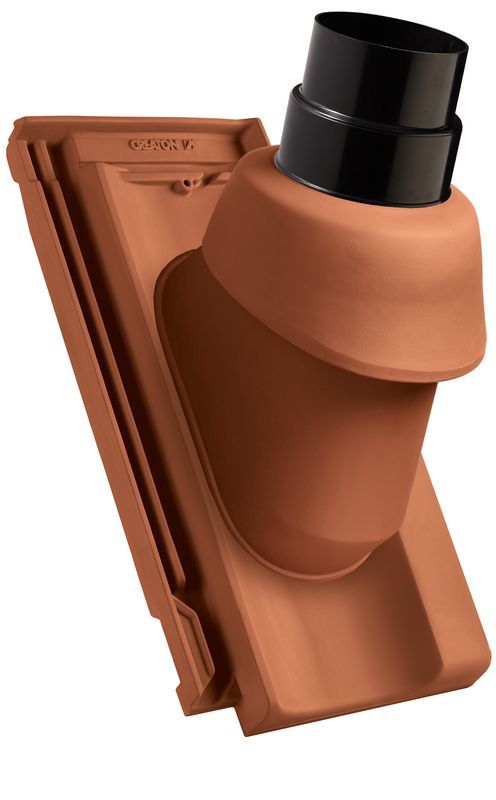

CAN Uscita termica in ceramica DN 110/125

CAN Uscita termica in ceramica DN 110/125

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 200

Tubo flessibile universale DN 200

Adattatore collegamento sottotetto universale NW 13,5

Adattatore collegamento sottotetto universale NW 13,5

Adattatore collegamento sottotetto universale diam. nominale 20

Adattatore collegamento sottotetto universale diam. nominale 20

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 150/160

Assortimento per protezione antineve, accesso al tetto e montaggio elementi solari in metallo

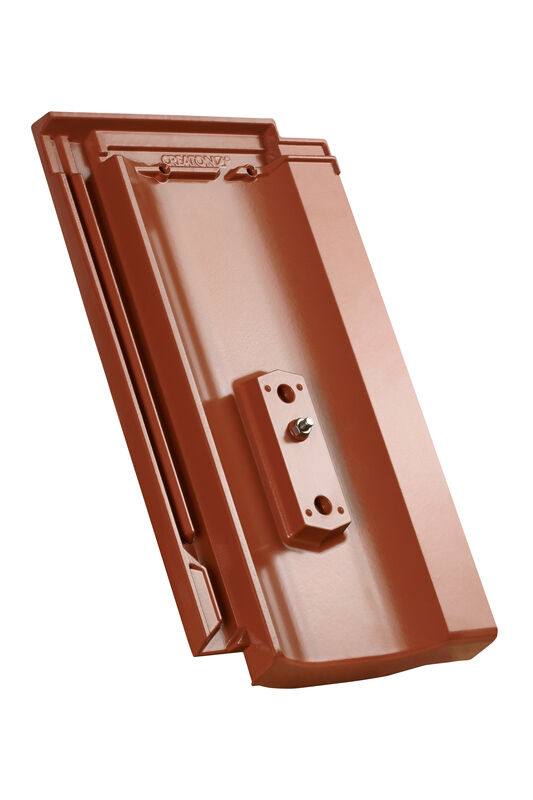

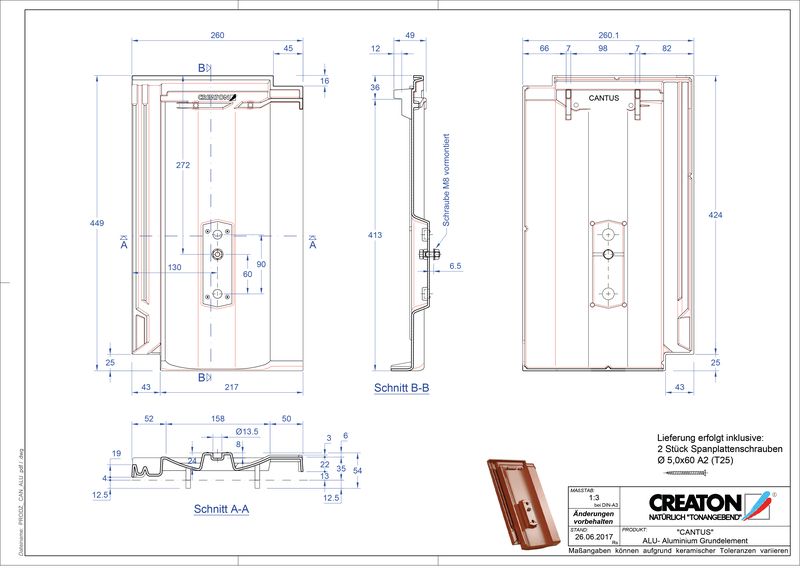

CAN Elemento di base in alluminio

CAN Elemento di base in alluminio

Supporto per elemento solare GRUEL standard (argilla)

Supporto per elemento solare GRUEL standard (argilla)

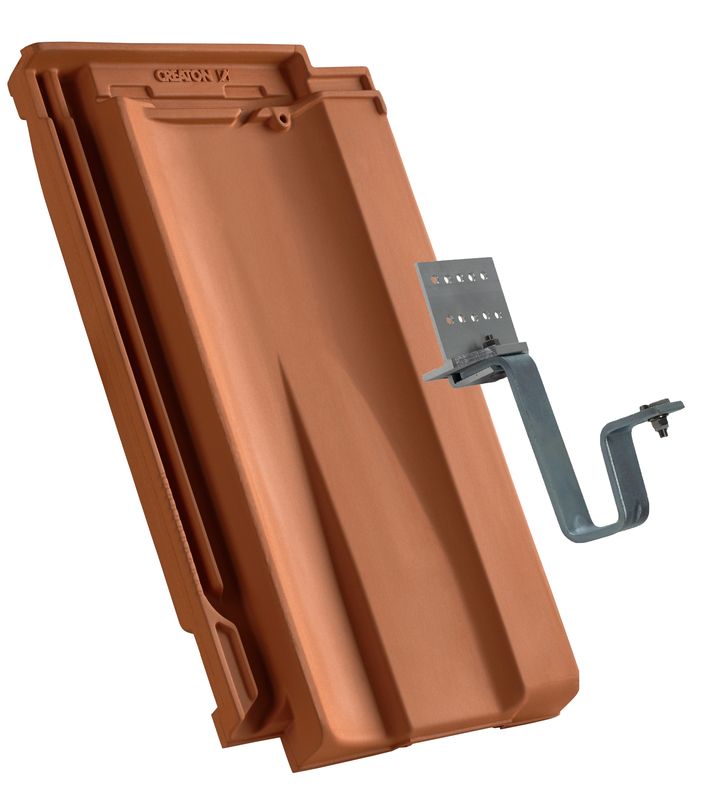

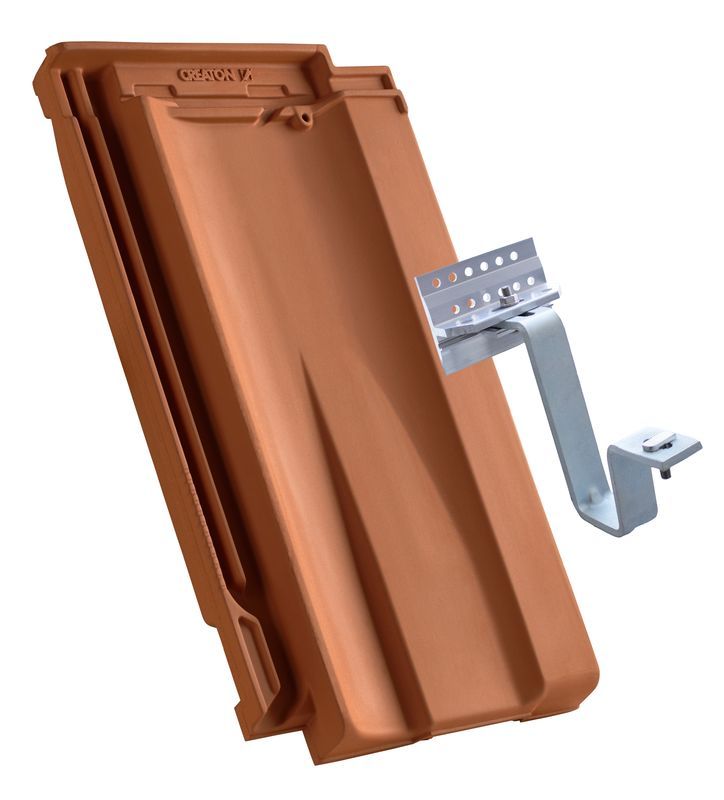

CAN Fissaggio per sistema solare per montaggio su assi

CAN Fissaggio per sistema solare per montaggio su assi

CAN Fissaggio per sistema solare per montaggio su piloni

CAN Fissaggio per sistema solare per montaggio su piloni

Singolo gradino

Singolo gradino

Griglia corta

Griglia corta

Griglia lunga

Griglia lunga

Supporto legno tondo

Supporto legno tondo

Supporto per tubo fermaneve

Supporto per tubo fermaneve

Tubo fermaneve Ø 40 mm, lunghezza 3 m

Tubo fermaneve Ø 40 mm, lunghezza 3 m

Coperchio terminale tubo fermaneve universale

Coperchio terminale tubo fermaneve universale

Scala tetto

Scala tetto

Supporto scala tetto

Supporto scala tetto

Supporto legno tondo

Supporto legno tondo

MAG Gancio fermaneve

MAG Gancio fermaneve

Griglia gradino alluminio 150 x 25 cm

Griglia gradino alluminio 150 x 25 cm

Griglia fermaneve piena 1,50 m

Griglia fermaneve piena 1,50 m

Manicotto di collegamento per tubo fermaneve Ø 40 mm

Manicotto di collegamento per tubo fermaneve Ø 40 mm

Assortimento per dettagli tetto e fissaggio antivento

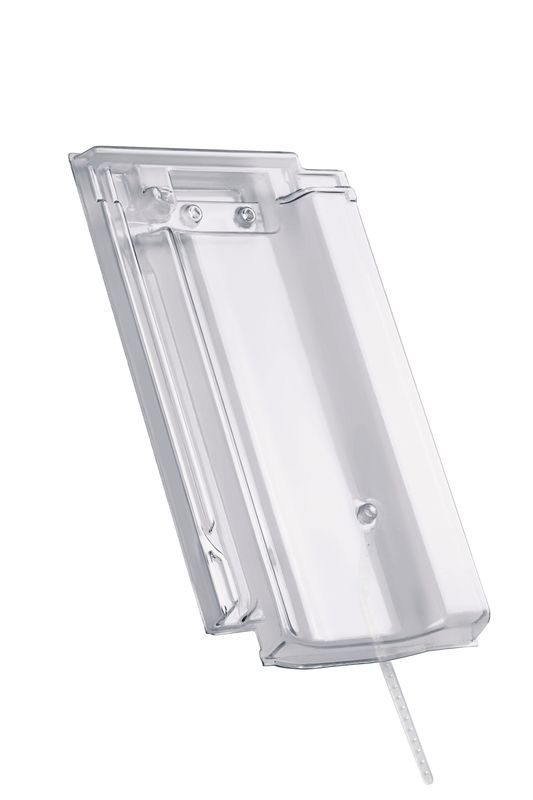

CAN Tegola in vetro (acrilica)

CAN Tegola in vetro (acrilica)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 30/50 (HAR, HER, ELE, CAN)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 30/50 (HAR, HER, ELE, CAN)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/50 (HER, MZ3, ELE, RAP, MEL)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/50 (HER, MZ3, ELE, RAP, MEL)

Grappa antitempesta zinco-alluminio grappa di fissaggio tipo N4 (DOM, CAN, ELE, HER, RAT, RUS, VIS)

Grappa antitempesta zinco-alluminio grappa di fissaggio tipo N4 (DOM, CAN, ELE, HER, RAT, RUS, VIS)

Grappa di colmo in alluminio PDZ (Grappa di fissaggio di testata universale)

Grappa di colmo in alluminio PDZ (Grappa di fissaggio di testata universale)

Vite in acciaio inox con tenuta lunghezza da 60

Vite in acciaio inox con tenuta lunghezza da 60

Grappa di displuvio e di conversa 10-13 mm

Grappa di displuvio e di conversa 10-13 mm

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Pettine di ventilazione per grondaie altezza pettine 55 mm

Pettine di ventilazione per grondaie altezza pettine 55 mm

Pettine di ventilazione per grondaie

Pettine di ventilazione per grondaie

Lucernario 45 x 55 cm in metallo con vetro di sicurezza temprato

Lucernario 45 x 55 cm in metallo con vetro di sicurezza temprato

Lucernario a isolamento termico 55 x 78 cm

Lucernario a isolamento termico 55 x 78 cm

Pilone del satellitare e dell'antenna zincato o rivestito colorato

Pilone del satellitare e dell'antenna zincato o rivestito colorato

Colore a verniciatura acrilica 250 ml

Colore a verniciatura acrilica 250 ml

Assortimento tegole di colmo e di displuvio

GUT Tegola di colmo PP

GUT Tegola di colmo PP

GUT Tegola di colmo PHP

GUT Tegola di colmo PHP

GUT Piastra di colmo iniziale e finale in ceramica PP

GUT Piastra di colmo iniziale e finale in ceramica PP

GUT Piastra di funzione iniziale e finale in ceramica PP

GUT Piastra di funzione iniziale e finale in ceramica PP

GUT Colmo iniziale in ceramica PP

GUT Colmo iniziale in ceramica PP

GUT Colmo iniziale in ceramica PHP

GUT Colmo iniziale in ceramica PHP

GUT Colmo iniziale in ceramica a forma di conchiglia PP

GUT Colmo iniziale in ceramica a forma di conchiglia PP

GUT Colmo iniziale in ceramica a forma di conchiglia PHP

GUT Colmo iniziale in ceramica a forma di conchiglia PHP

GUT Colmo (a tre vie) triassiale PHP

GUT Colmo (a tre vie) triassiale PHP

GUT Colmo (a tre vie) quadriassiale PHP

GUT Colmo (a tre vie) quadriassiale PHP

Graffa di colmo alluminio PHP

Graffa di colmo alluminio PHP

FIRSTFIX Graffa di colmo in acciaio inox PP

FIRSTFIX Graffa di colmo in acciaio inox PP

FIRSTFIX Graffa di colmo in acciaio inox PHP

FIRSTFIX Graffa di colmo in acciaio inox PHP

Graffa di colmo alluminio PP

Graffa di colmo alluminio PP

Piastra iniziale e terminale di funzione in ceramica tipo 1 PHP GUT (argilla)

Piastra iniziale e terminale di funzione in ceramica tipo 1 PHP GUT (argilla)

FIRSTFIX Filo grappa di colmo universale

FIRSTFIX Filo grappa di colmo universale

FIRSTFIX Set graffe di bloccaggio universali

FIRSTFIX Set graffe di bloccaggio universali

Rotolo di colmo/displuvio 220 (CREAROLL ALU)

Rotolo di colmo/displuvio 220 (CREAROLL ALU)

Rotolo di colmo/displuvio 300 (CREAROLL ALU)

Rotolo di colmo/displuvio 300 (CREAROLL ALU)

Rotolo di colmo/displuvio 220 (CREAROLL PP)

Rotolo di colmo/displuvio 220 (CREAROLL PP)

Rotolo di colmo/displuvio 310 (CREAROLL PP)

Rotolo di colmo/displuvio 310 (CREAROLL PP)

Rotolo di colmo/displuvio 390 (CREAROLL PP)

Rotolo di colmo/displuvio 390 (CREAROLL PP)

Download

È possibile ordinare fino a 3 campioni.

Seleziona il campione richiesto.

Vedi il Carrello
