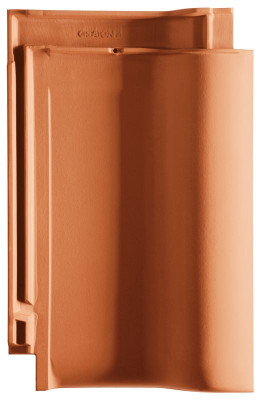

BALANCE

Equilibrio tra forma ed economicità.

Elevata economicità grazie al formato XXL
Ampia giunzione con grande gioco in lunghezza
Vantaggi nella posa grazie a tre elementi di attacco stabili
Costole di rinforzo assicurano una statica migliore e lo scarico di un'eventuale condensa
La „tecnica del labirinto", con cinque scanalature laterali accentuate e dalla sagoma particolare, impedisce l'infiltrazione di acqua anche in caso di forte vento

Dati tecnici

Grandezza (ca.)	323 x 502 mm
Larghezza di sovrapposizione min. (ca.)	274 mm
Larghezza di sovrapposizione al m (ca.)	275 mm
Larghezza di sovrapposizione max. (ca.)	277 mm
Lunghezza di sovrapposizione min. (ca.)	406 mm
Lunghezza di sovrapposizione al m (ca.)	419 mm
Lunghezza di sovrapposizione max. (ca.)	431 mm
Fabbisogno di tegole min. (ca.)	8.4 pezzi/m²
Fabbisogno di tegole al m. (ca.)	8.7 pezzi/m²
Fabbisogno tegole max. (ca.)	9 pezzi/m²
Peso per pezzo (ca.)	4.9 kg/pezzo
Peso al m² (ca.)	42.4 kg/m²
Peso per pallet (ca.)	960 kg
Pezzi per minipack	4 pezzi
Pezzi per pallet	192 pezzi

Disegni tecnici

Applicazioni

Valido per l'Austria
17 °	Inclinazione tetto regolare (A)
≥17 °	Realizzazione di un sottotetto resistente alla pioggia secondo Önorm, prodotti CREATON possibili: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥15 °	Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo Önorm, prodotti CREATON possibili: QUATTRO longlife extra
≥12 °	Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo le specifiche del fabbricante CREATON, si prega di rispettare le direttive di installazione separate, prodotti CREATON possibili: QUATTRO longlife extra

Informazioni tecniche

Il disegno tecnico rappresentato è solo un esempio di progettazione.
In base alle direttive del ZVDH (associazione centrale degli artigiani che si occupano della copertura del tetto) per le tegole laterali, la distanza tra l'incastro della gronda di frontespizio e il filo esterno parete e/o filo esterno rivestimento deve essere di almeno 1 cm.
Per l'esecuzione di lavori al tetto valgono i regolamenti e le norme nazionali vigenti. Essi variano da Paese a Paese (ad es. regolamento ZVDH, ÖNORMEN) e devono essere rispettati durante l'esecuzione. Inoltre CREATON prepara dati specifici per l'esecuzione del sottotetto che devono essere rispettati in quanto dati del costruttore. Sono disponibili nel nostro planner del tetto o in www.creaton.de / www.creaton.at..
Per le inclinazioni del tetto standard di CREATON, fare riferimento alla lettera tipo.

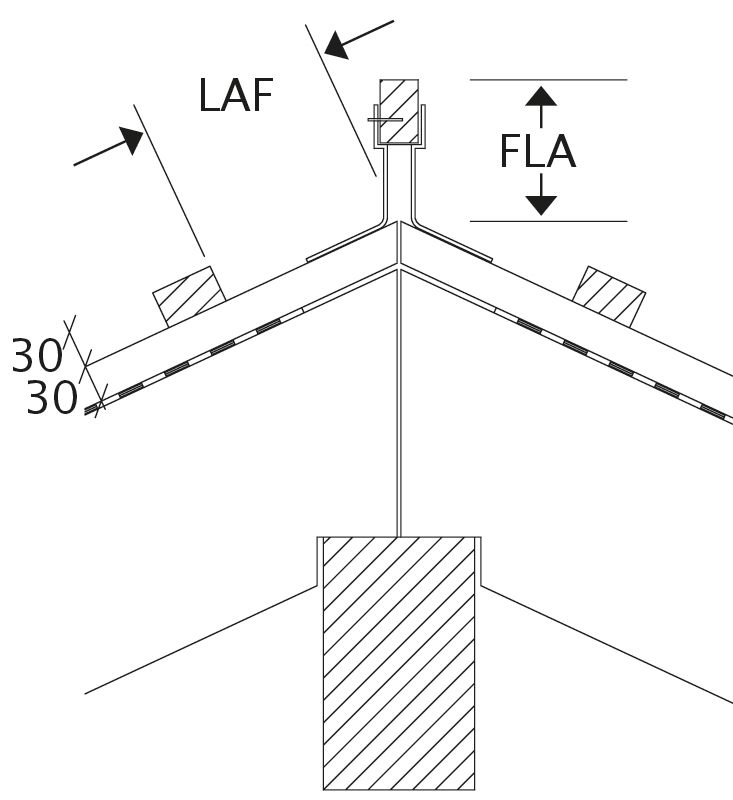

LAF/FLA valori

Valori LAF-/FLA in mm con INCASTRO per listelli 30x50
Fabbisogno tegola di colmo (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 Pezzo/lfm	LAF	95	90	90	80	80	80	75	75	75	75	75
PF 2.5 Pezzo/lfm	FLA	95	95	90	80	70	60	50	45	30	25	20
Valori LAF-/FLA in mm con INCASTRO per listelli 40x60
Fabbisogno tegola di colmo (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 Pezzo/lfm	LAF	95	90	90	75	75	75	70	65	60	60	60
PF 2.5 Pezzo/lfm	FLA	105	105	100	90	80	70	60	55	40	35	30
Valori LAF-/FLA in mm con INCASTRO per listelli 50x50
Fabbisogno tegola di colmo (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 Pezzo/lfm	LAF	90	85	85	70	70	65	60	55	50	50	45
PF 2.5 Pezzo/lfm	FLA	115	115	110	100	90	85	75	70	60	55	60

Riferimenti

Assortimento accessori

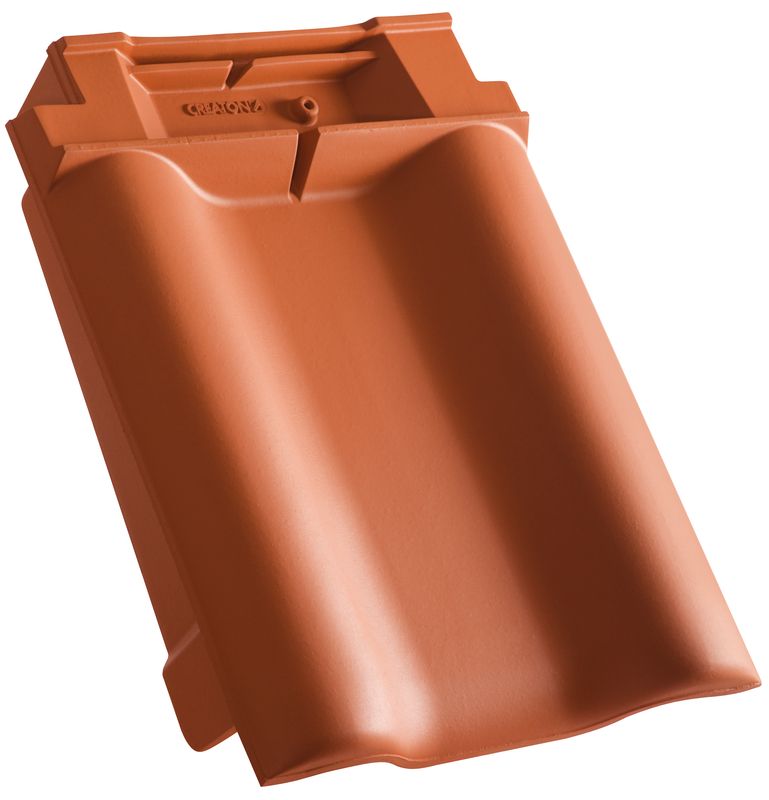

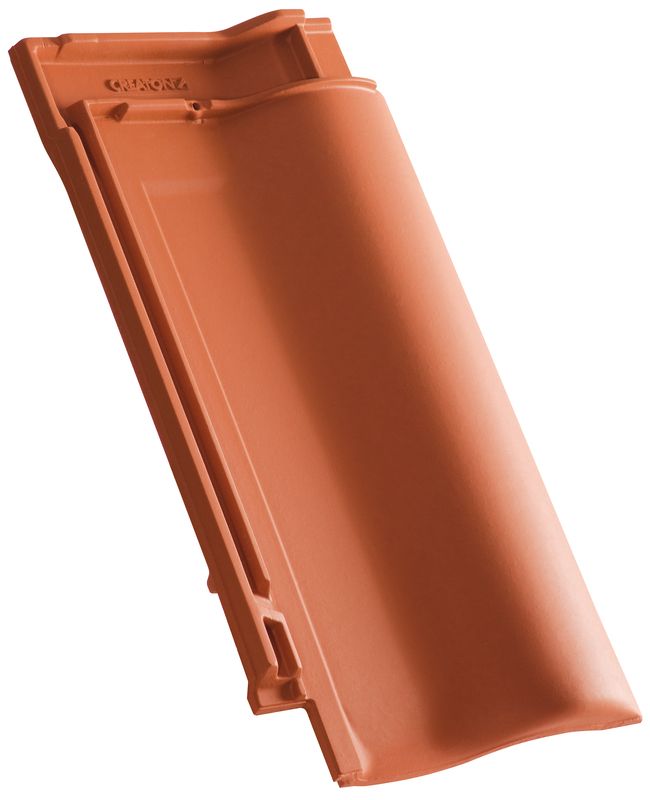

BAL Mezza tegola

BAL Tegola laterale destra

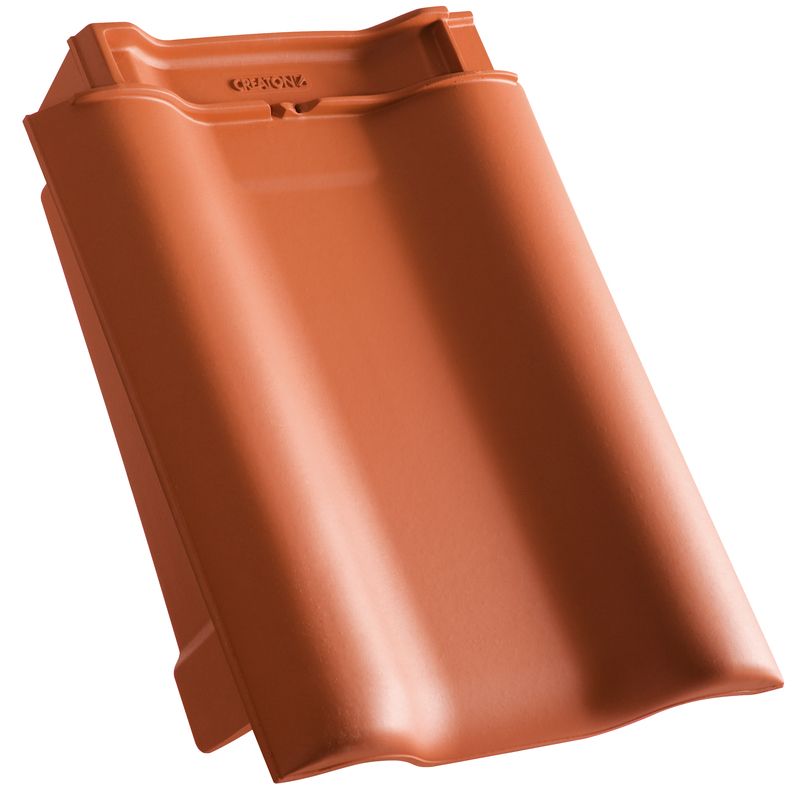

BAL Tegola laterale sinistra

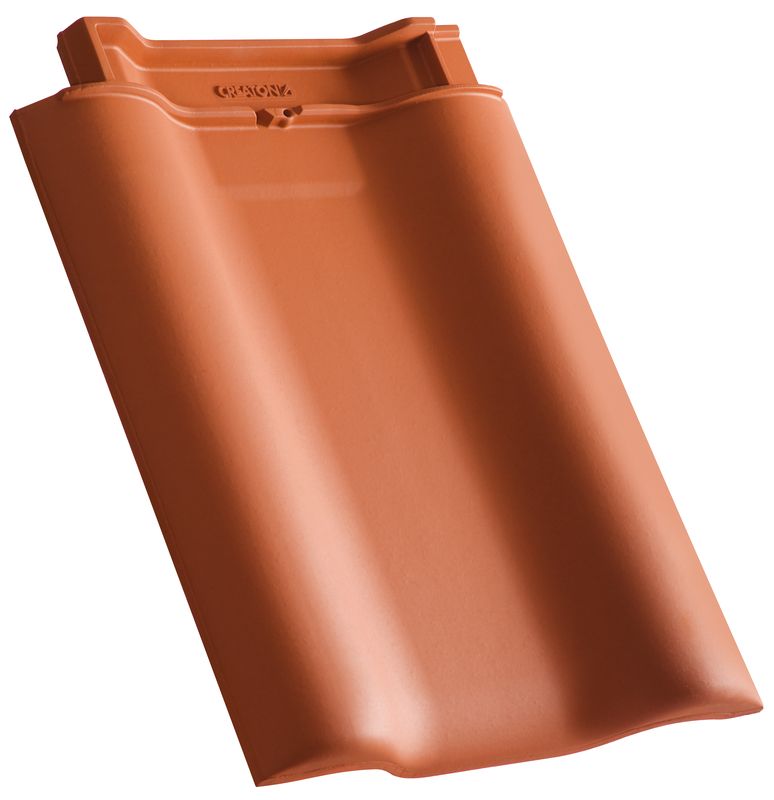

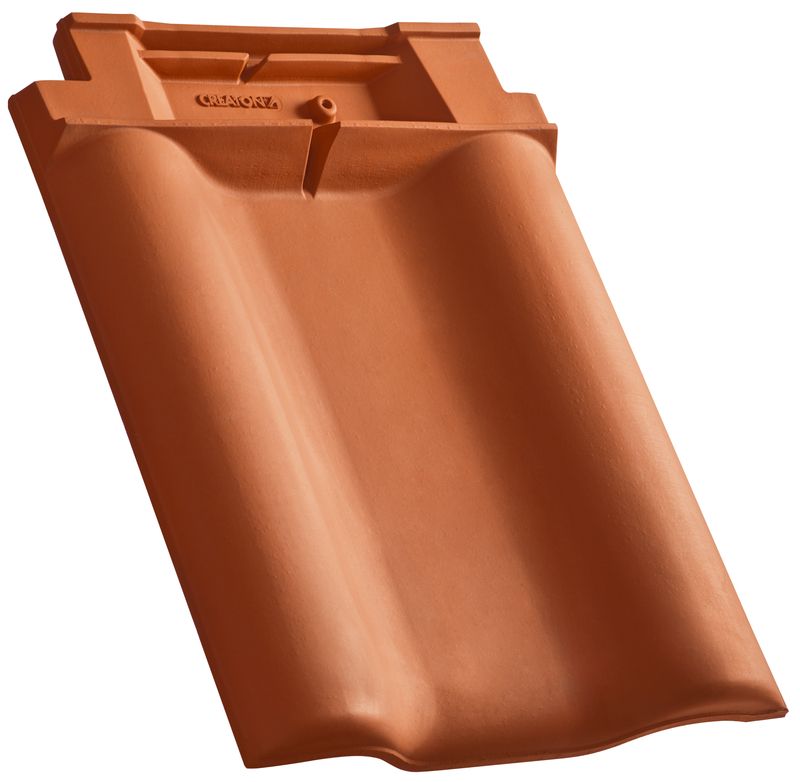

BAL Tegola a doppia onda

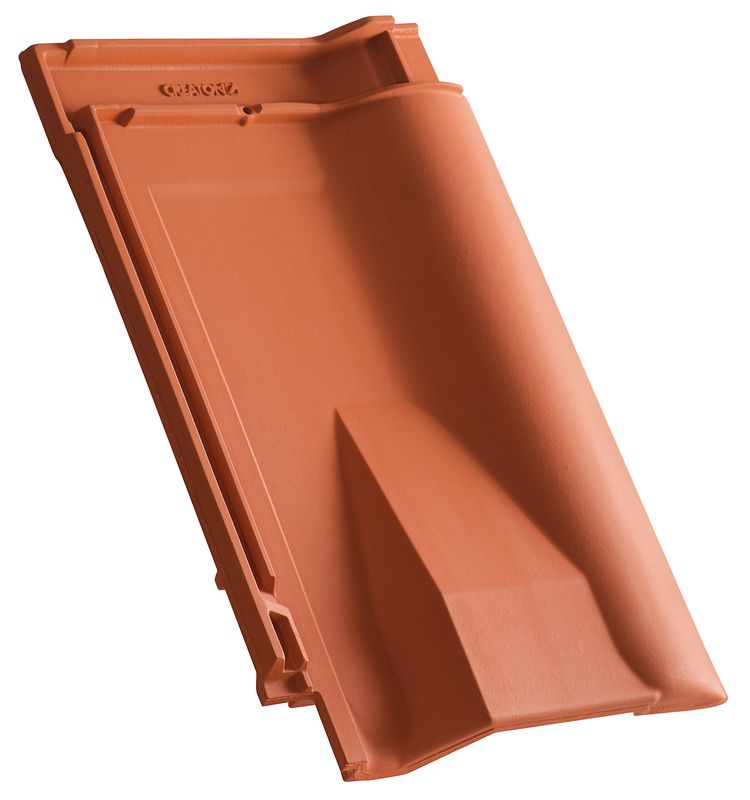

BAL Tegola aeratore

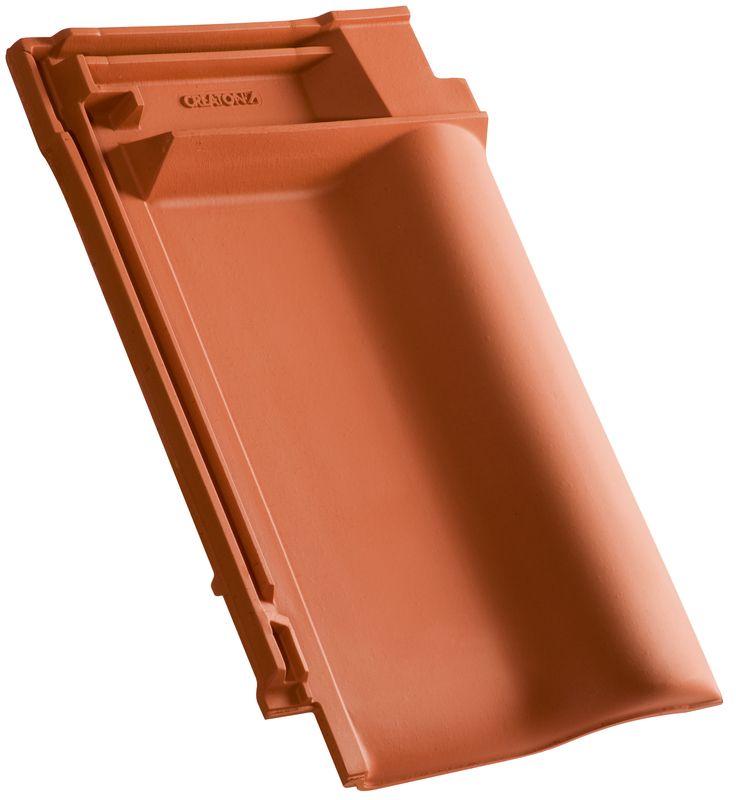

BAL Tegola raccordo colmo-aeratore

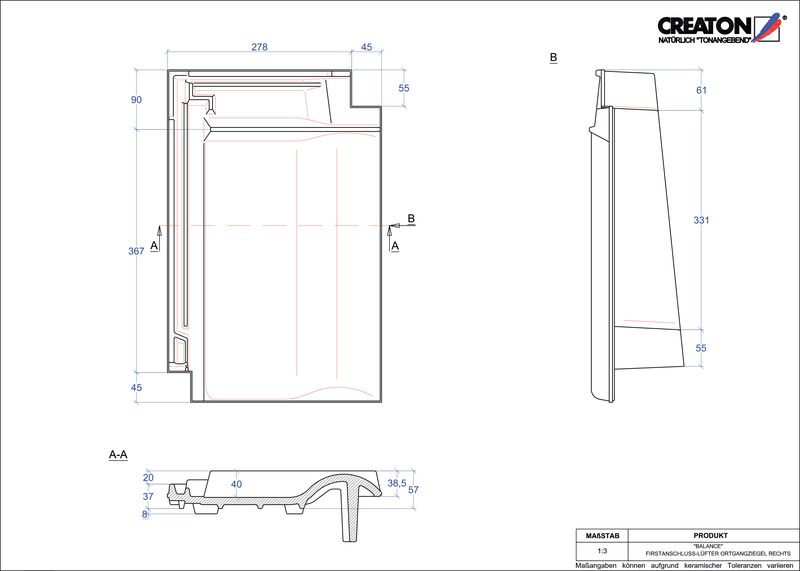

BAL Tegola raccordo colmo-aeratore-tegola laterale a destra

BAL Tegola raccordo colmo-aeratore-tegola laterale a sinistra

BAL Tegola raccordo colmo-aeratore-doppia onda

BAL Tegola di testata guarnita standard

BAL Tegola laterale di testata guarnita standard a destra

BAL Tegola laterale di testata guarnita standard a sinistra

BAL Mezza tegola di testata guarnita standard

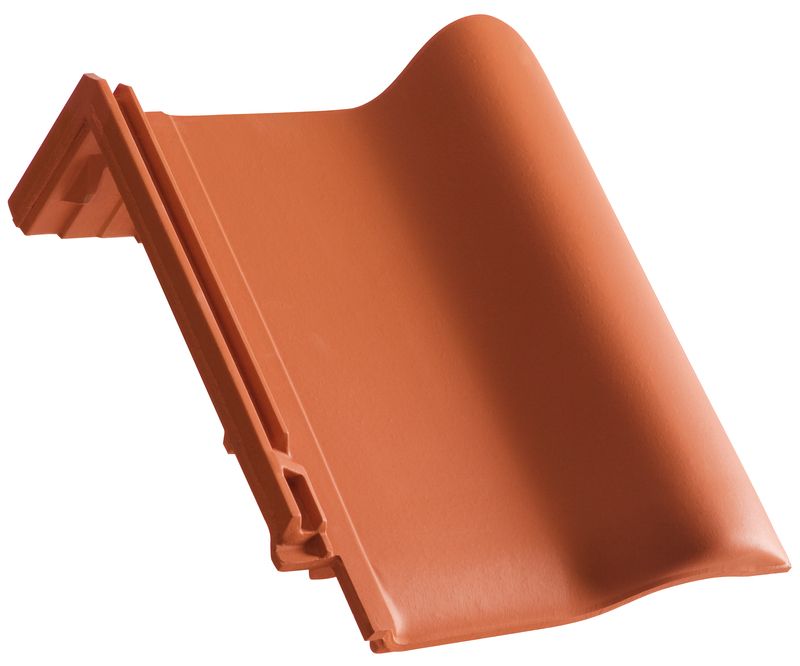

BAL Tegola di testata guarnita dimensione particolare

BAL Tegola laterale di testata guarnita dimensione particolare a destra

BAL Tegola laterale di testata guarnita dimensione particolare a sinistra

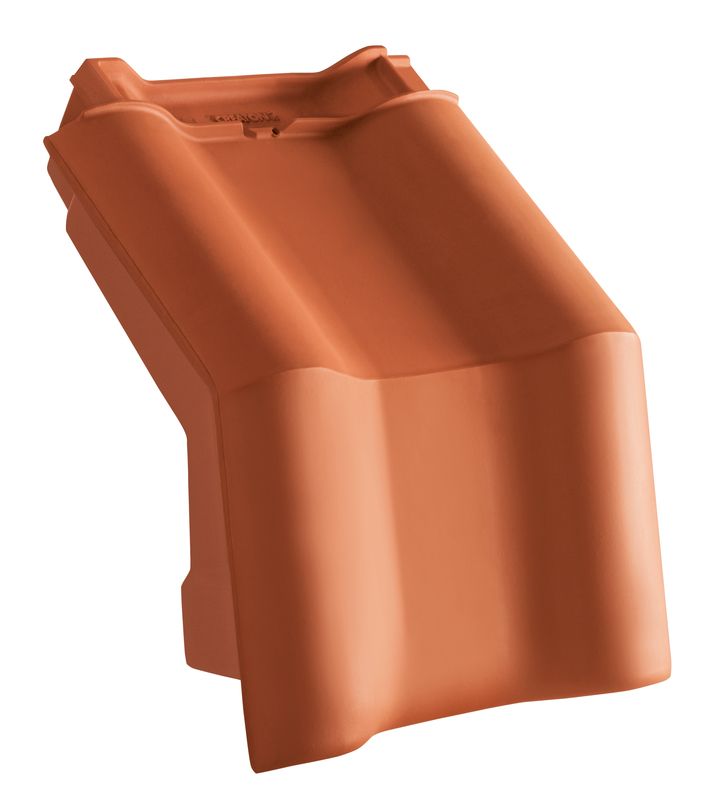

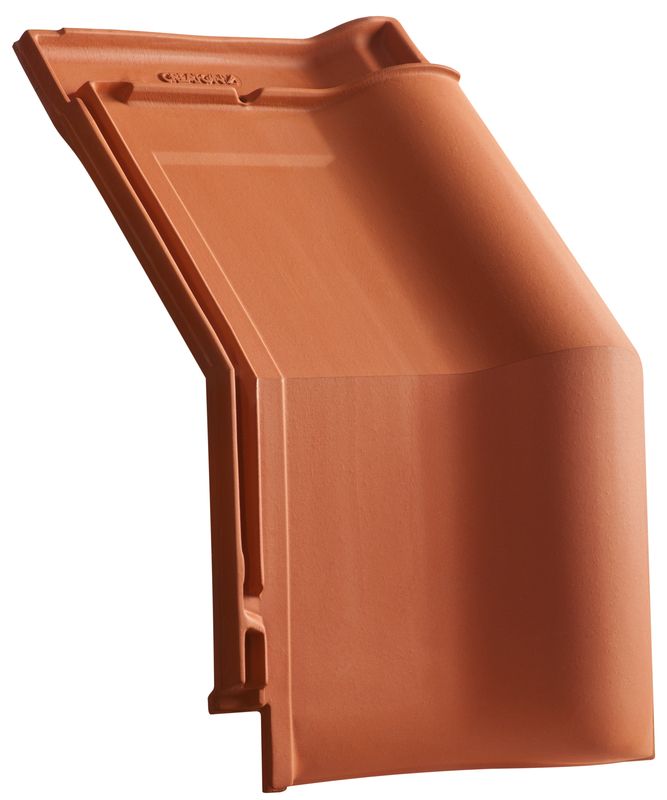

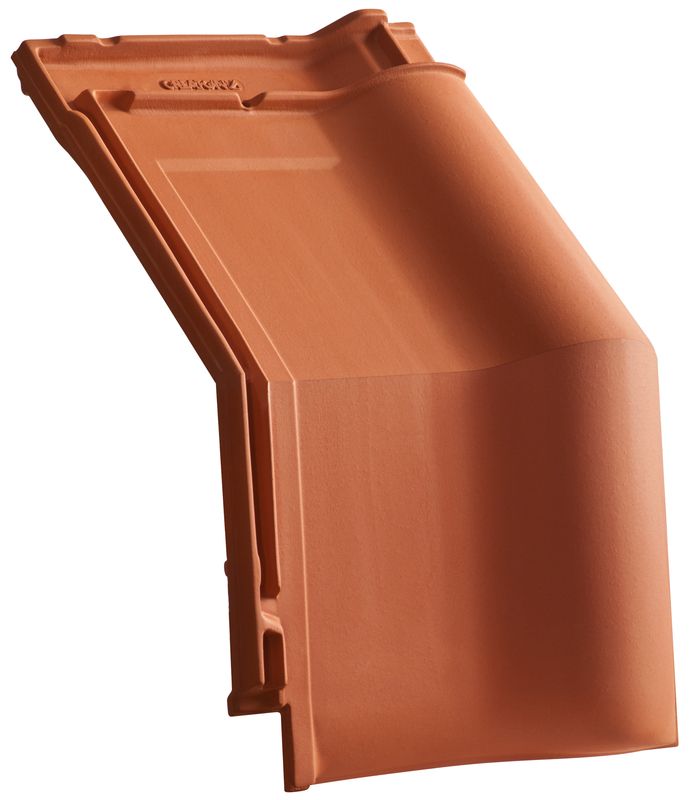

BAL Tegola di mansarda/di spigolo guarnita dimensione particolare

BAL Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a destra

BAL Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a sinistra

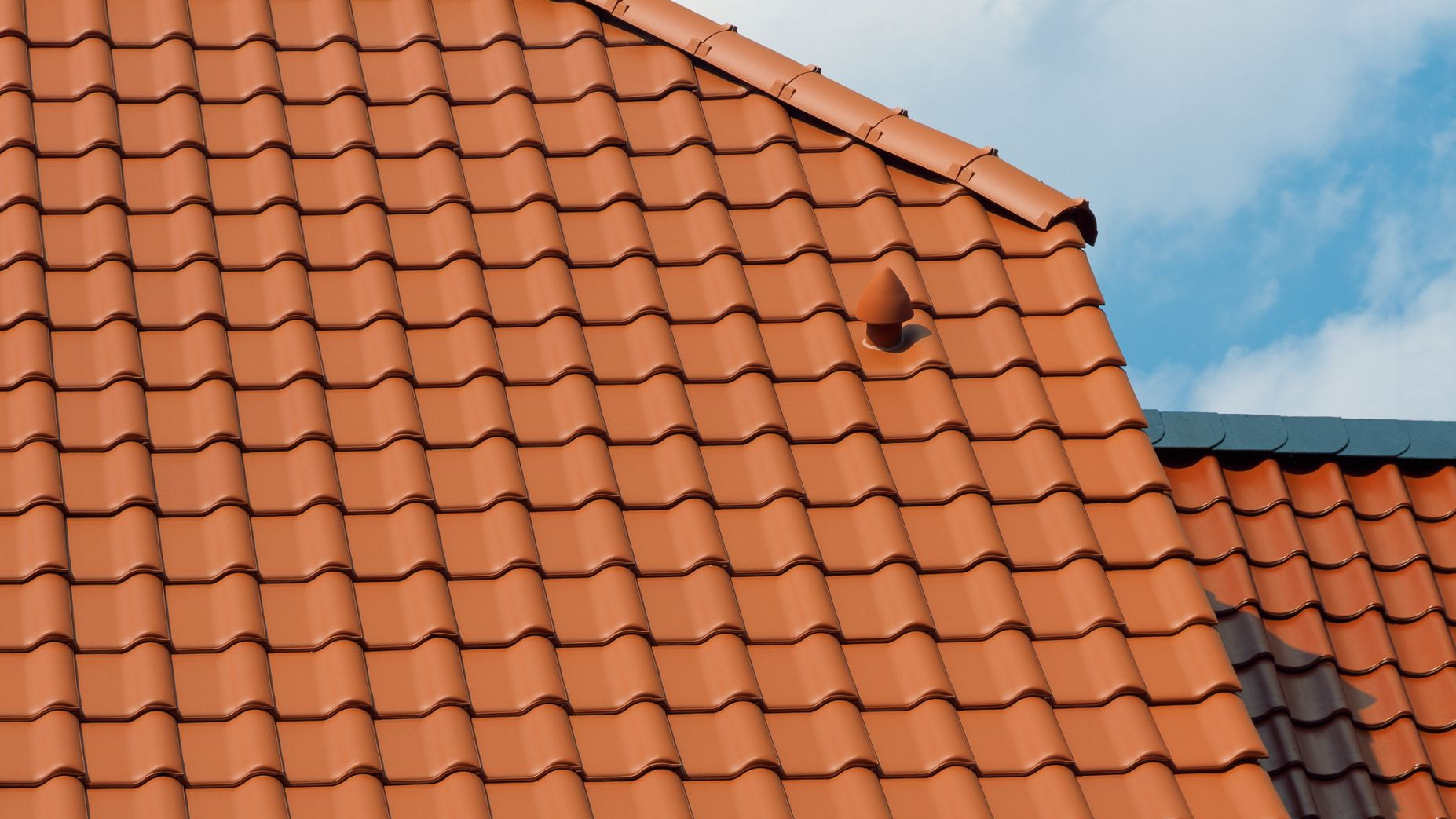

Assortimento per aerazioni tetto ed ingressi nel tetto

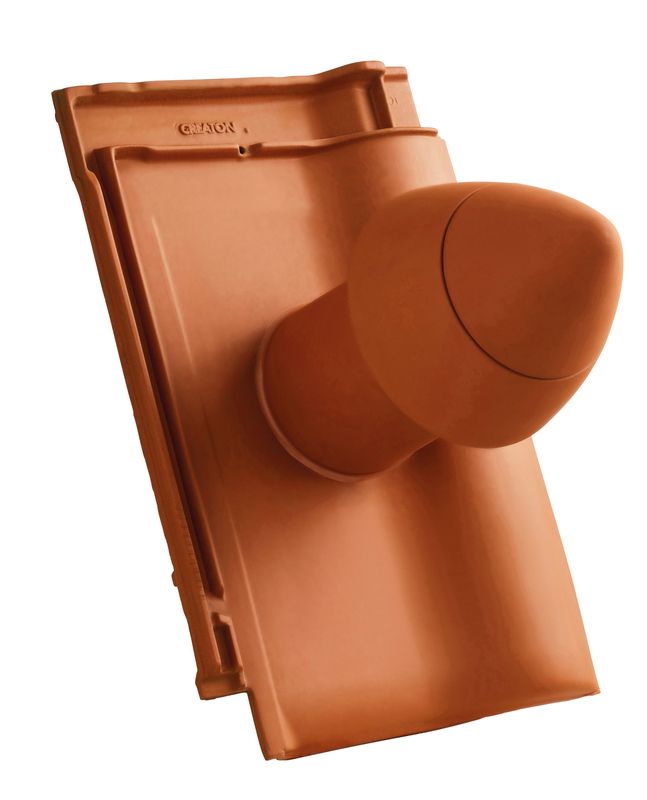

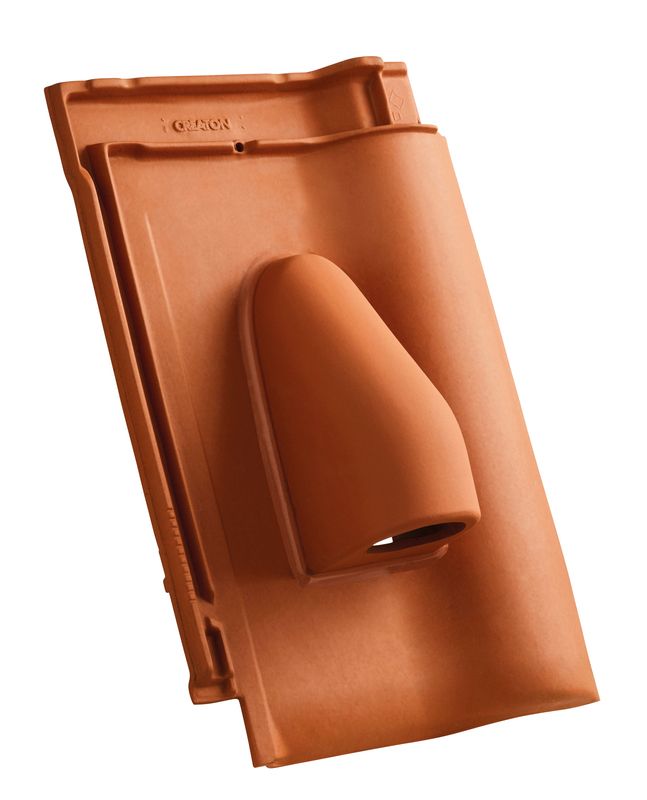

BAL SIGNUM Tubo di sfiato in ceramica DN 110 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

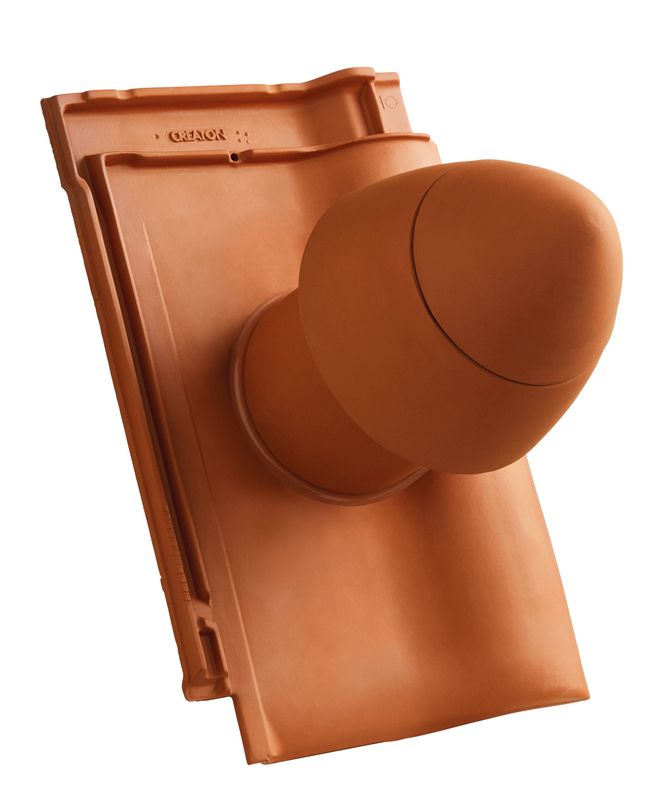

BAL SIGNUM Tubo di sfiato in ceramica DN 125 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

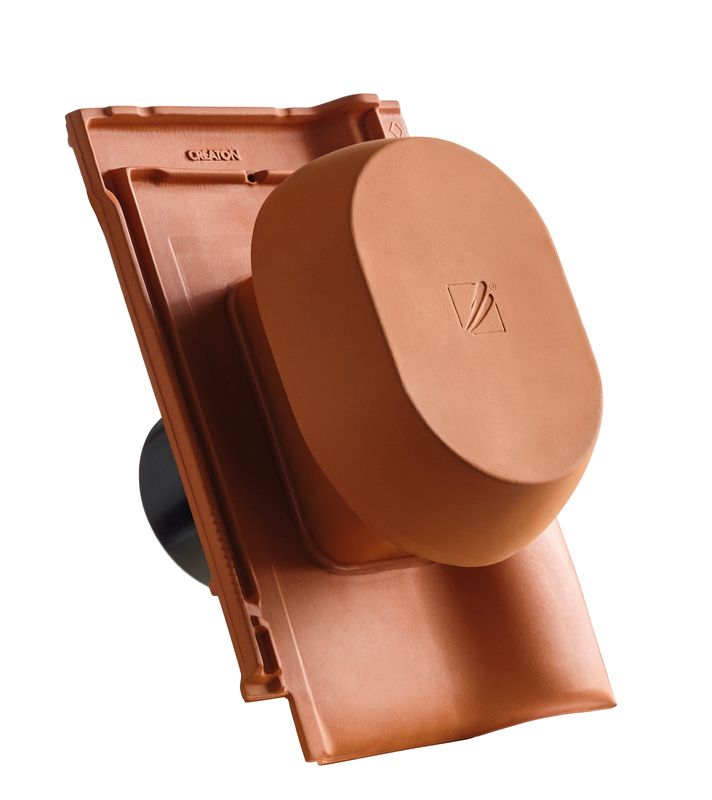

BAL SIGNUM Scarico della condensa in ceramica DN 160 mm, incl. adattatore di collegamento sottotetto

BAL SIGNUM scarico della condensa in ceramica DN 200 mm, incl. adattatore collegamento sottotetto

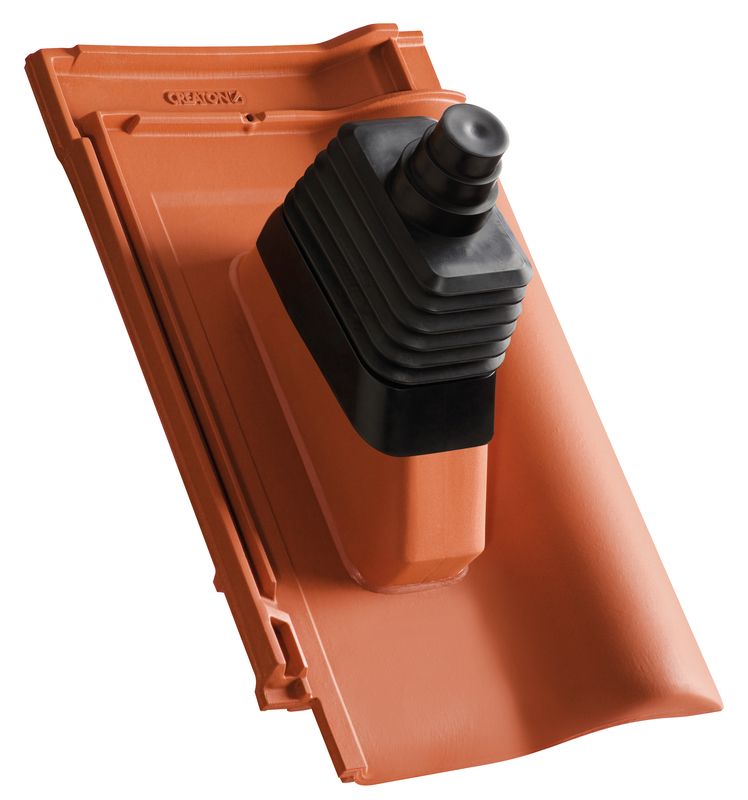

BAL Uscita antenna

BAL Tegola uscita tubo solare

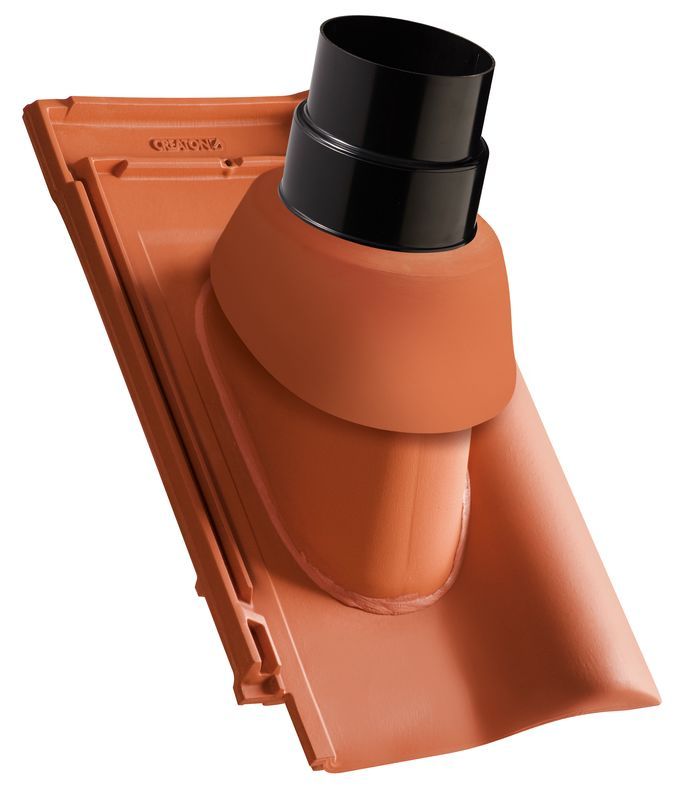

BAL Uscita termica in ceramica DN 110/125

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 200

Adattatore collegamento sottotetto universale NW 13,5

Adattatore collegamento sottotetto universale diam. nominale 20

Tubo flessibile universale DN 150/160

Assortimento per dettagli tetto e fissaggio antivento

BAL Tegola in vetro (vetro cristallo originale)

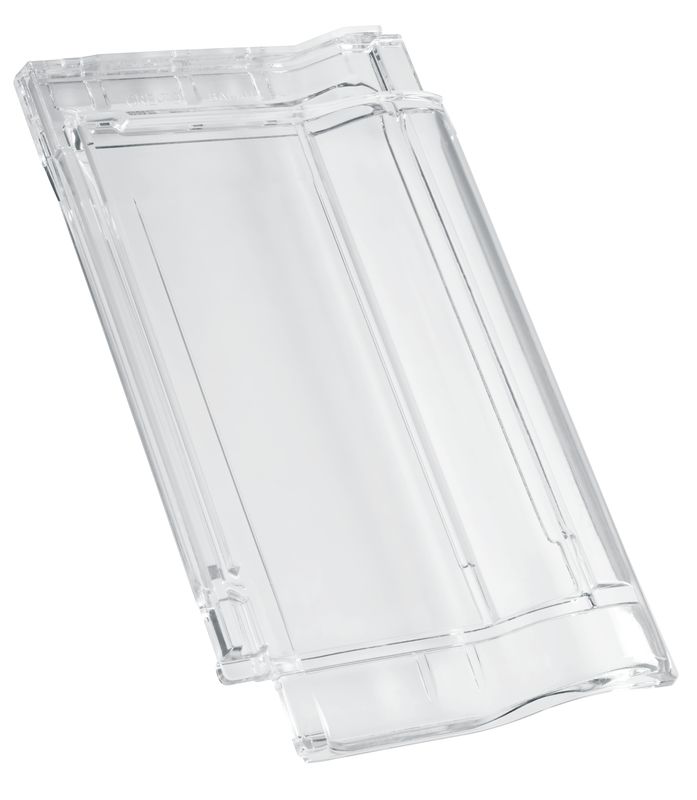

BAL Tegola in vetro (acrilica)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/60 (MAG, FUT)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 30/50 (BAL, PRE)

Graffa antitempesta zinco-alluminio grappa di fissaggio, listello universale (MAG, BAL, FUT, PRE)

Grappa di colmo in alluminio PDZ (Grappa di fissaggio di testata universale)

Vite in acciaio inox con tenuta lunghezza da 50

Grappa di displuvio e di conversa 13-17 mm

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Pettine di ventilazione per grondaie altezza pettine 55 mm

Pettine di ventilazione per grondaie

Lucernario 45 x 55 cm in metallo con vetro di sicurezza temprato

Lucernario a isolamento termico 55 x 78 cm

Pilone del satellitare e dell'antenna zincato o rivestito colorato

Colore a verniciatura acrilica 250 ml

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/60 (BAL, PRE) e listello 40/50 (FUT, MAG)

Assortimento tegole di colmo e di displuvio

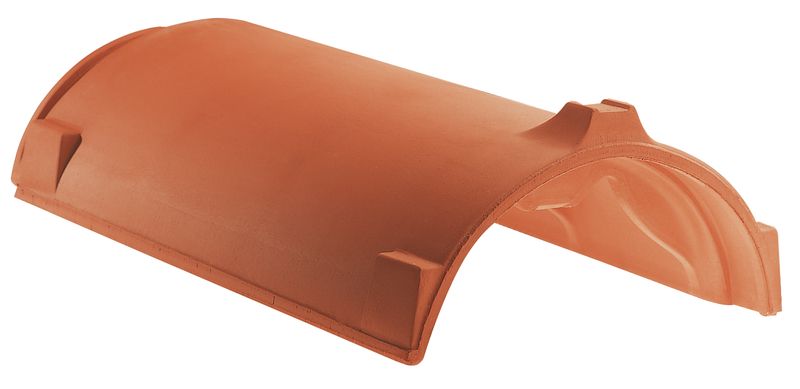

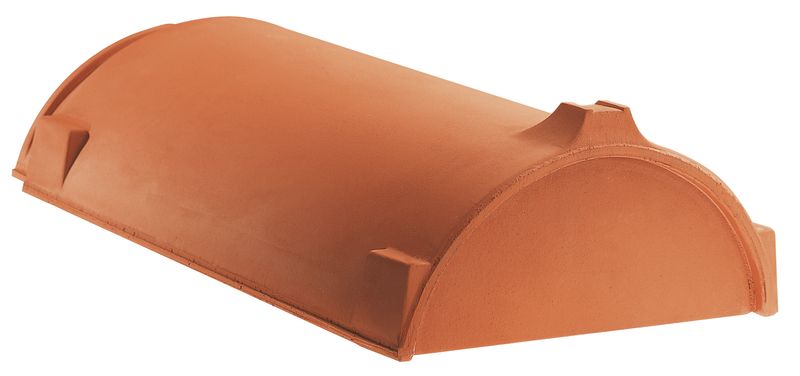

Tegola di colmo PF LEN (argilla)

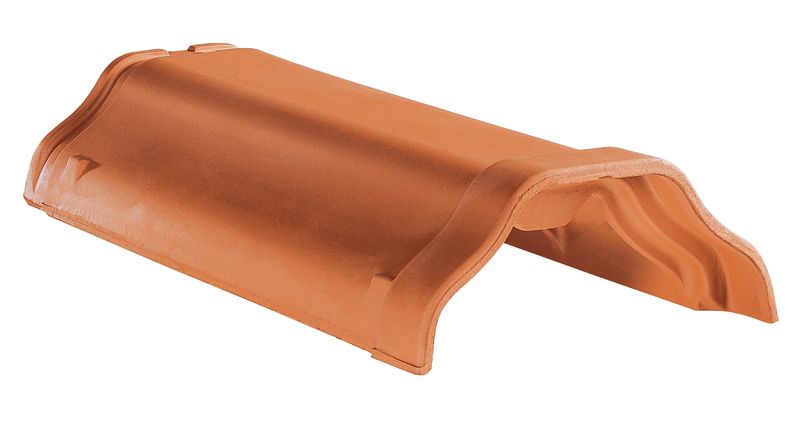

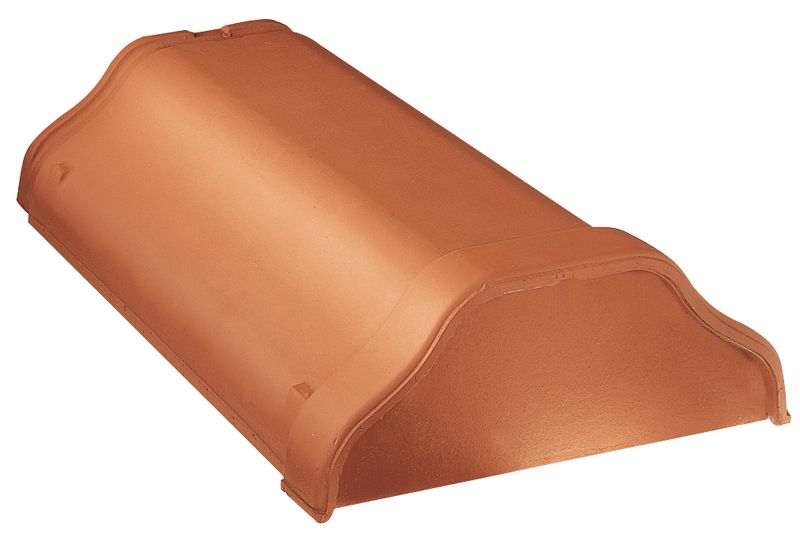

LENTI Tegola di colmo PR

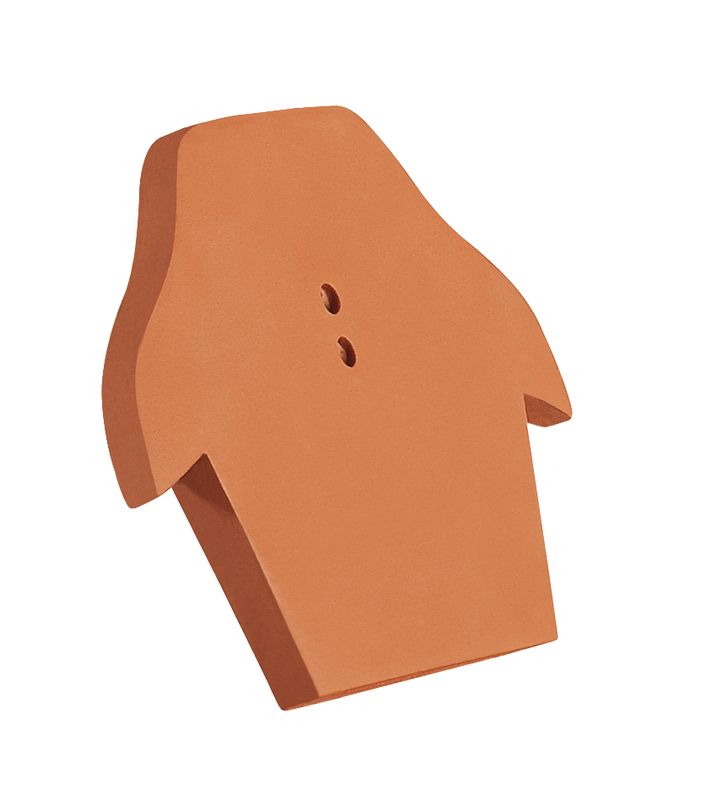

Piastra iniziale e terminale di colmo in ceramica PF LEN (argilla)

LENTI Piastra di colmo iniziale e finale in ceramica PR

LENTI Piastra di funzione iniziale e finale in ceramica PF

LENTI Piastra di funzione iniziale e finale in ceramica PR

Colmo iniziale in ceramica PF LEN (argilla)

LENTI Colmo iniziale in ceramica PR

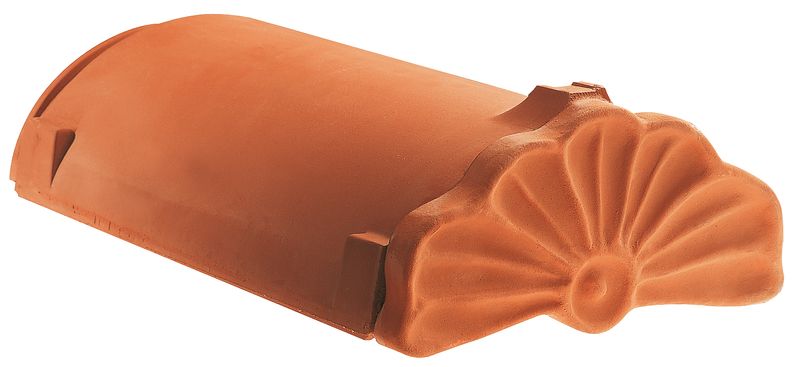

Colmo iniziale in ceramica a forma di conchiglia PF LEN (argilla)

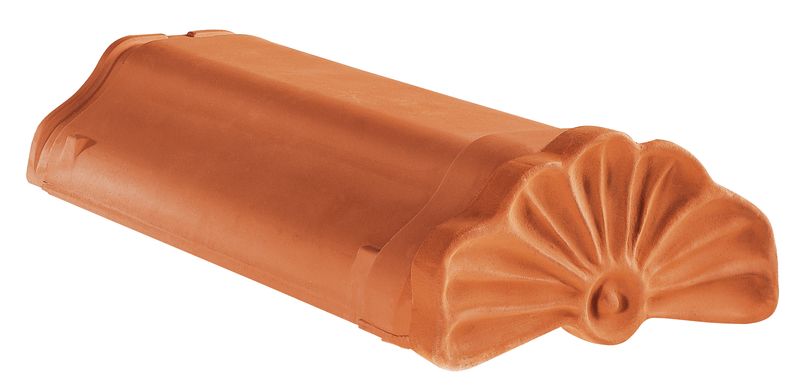

LENTI Colmo iniziale in ceramica a forma di conchiglia PR

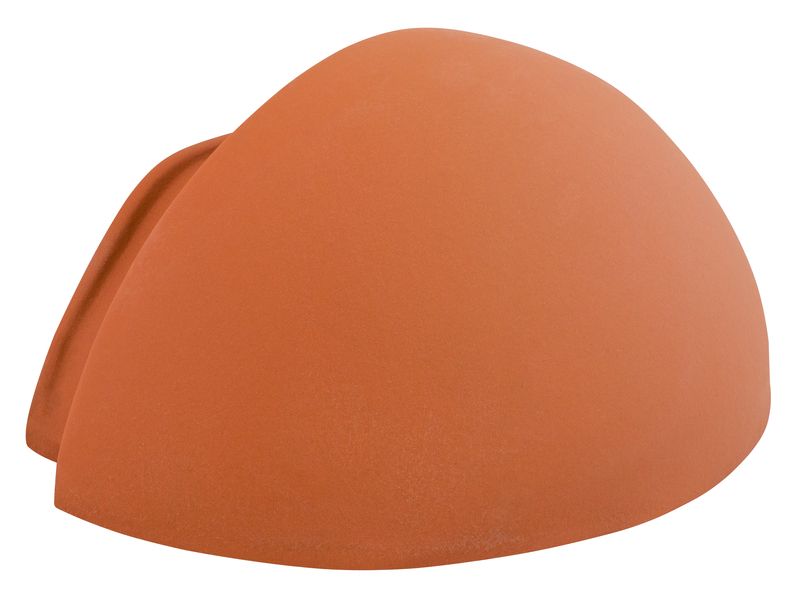

Colmo iniziale in ceramica con estremità tonda PF LEN (argilla)

Colmo (a tre vie) triassiale tipo W1 LEN (argilla)

Colmo (a tre vie) quadriassiale tipo W1 LEN (argilla)

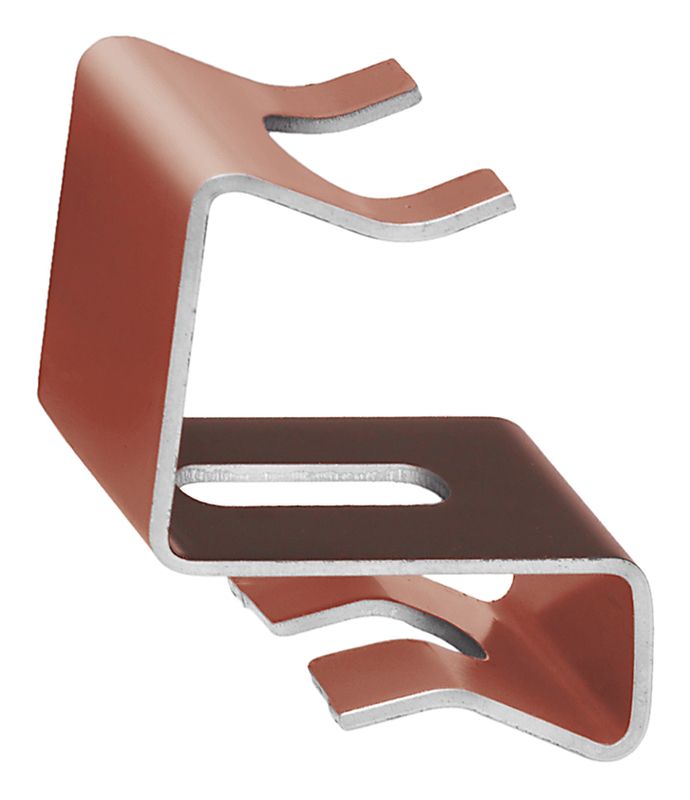

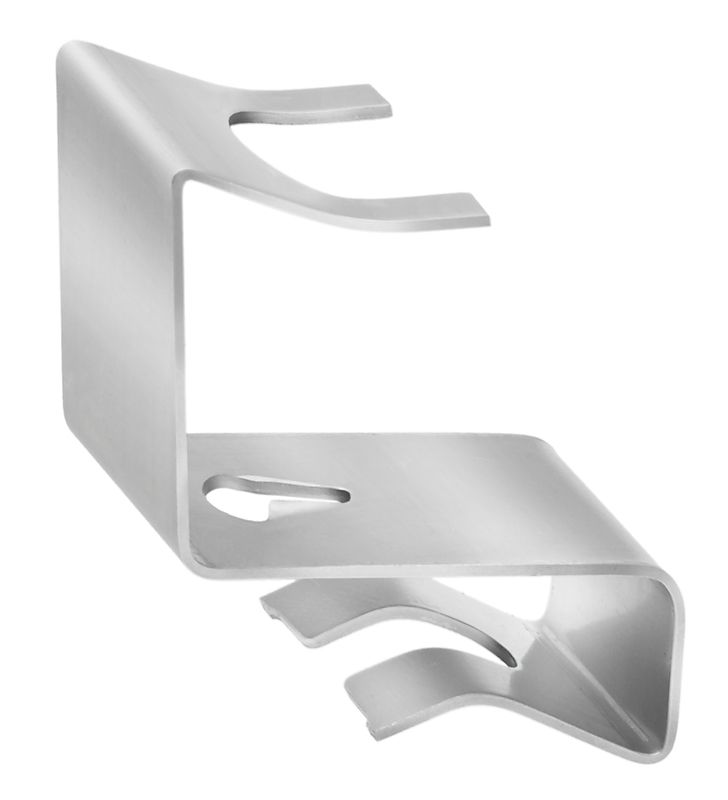

Grappa di colmo alluminio PF LEN

FIRSTFIX Grappa di colmo in acciaio inox PF LEN

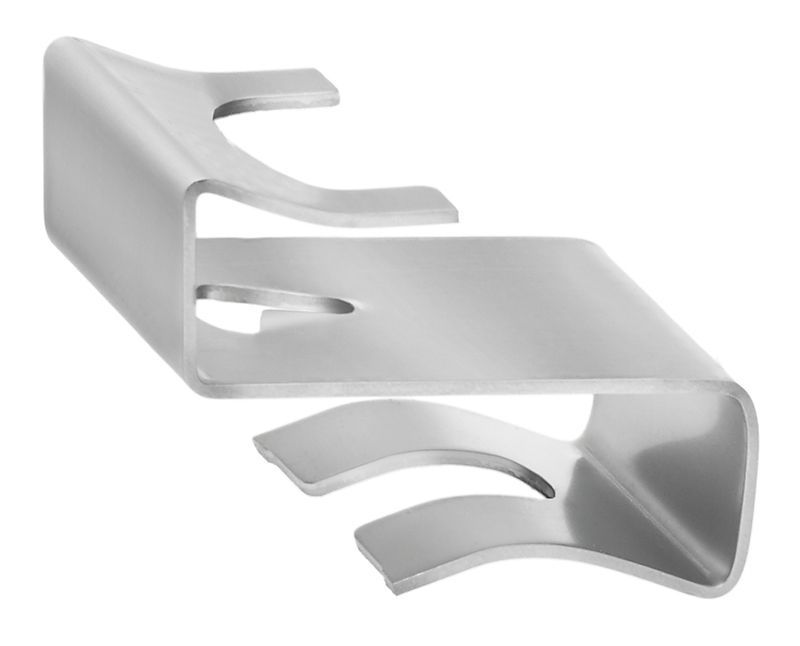

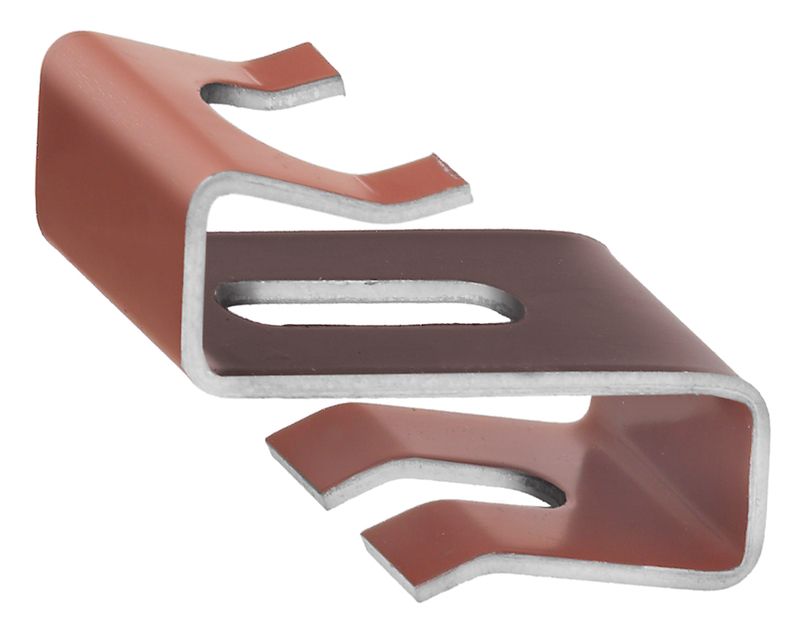

Grappa di colmo alluminio PR LEN

FIRSTFIX Grappa di colmo in acciaio inox PR LEN

FIRSTFIX Filo grappa di colmo universale

FIRSTFIX Set graffe di bloccaggio universali

Rotolo di colmo/displuvio 220 (CREAROLL ALU)

Rotolo di colmo/displuvio 300 (CREAROLL ALU)

Rotolo di colmo/displuvio 220 (CREAROLL PP)

Rotolo di colmo/displuvio 310 (CREAROLL PP)

Rotolo di colmo/displuvio 390 (CREAROLL PP)

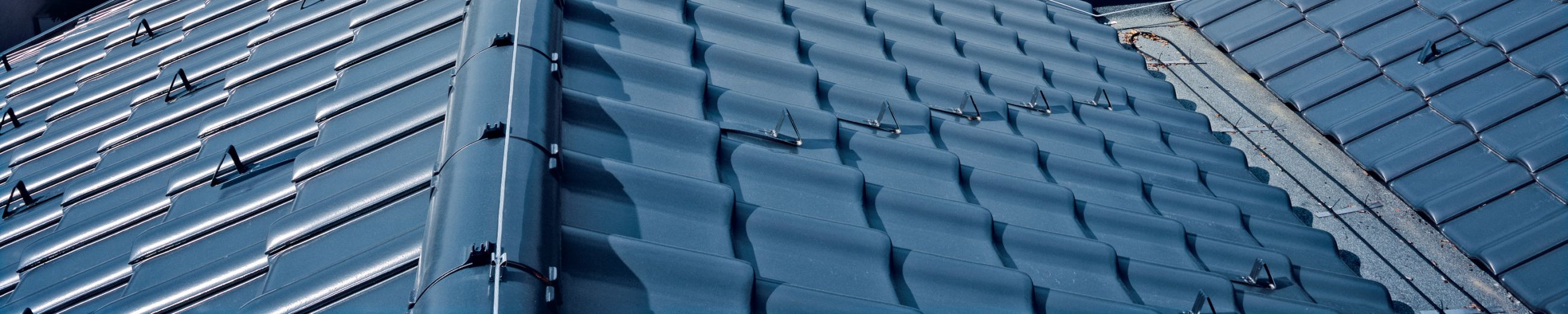

Assortimento per protezione antineve, accesso al tetto e montaggio elementi solari in metallo

Supporto per elemento solare GRUEL standard (argilla)

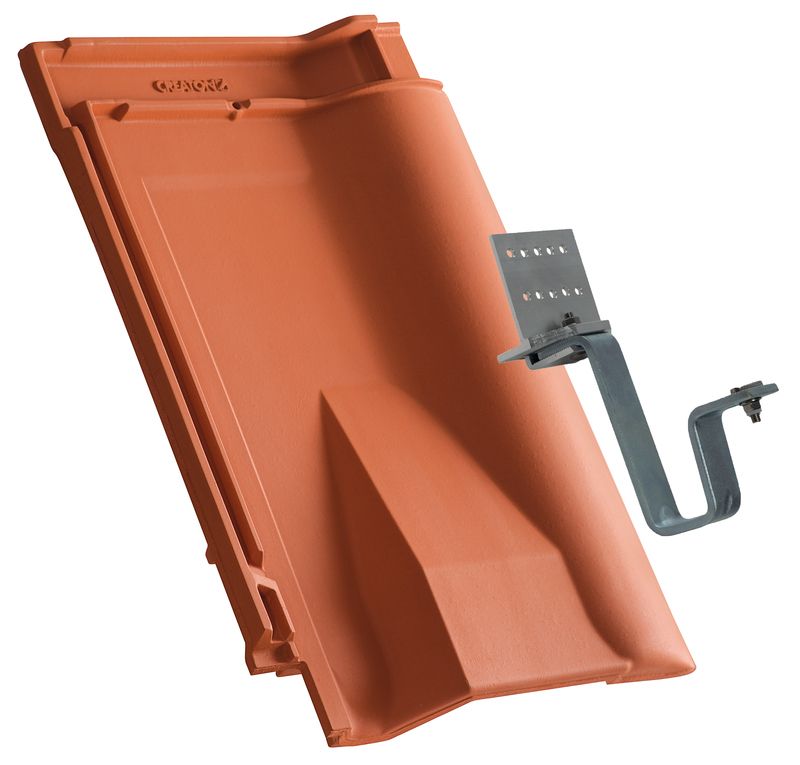

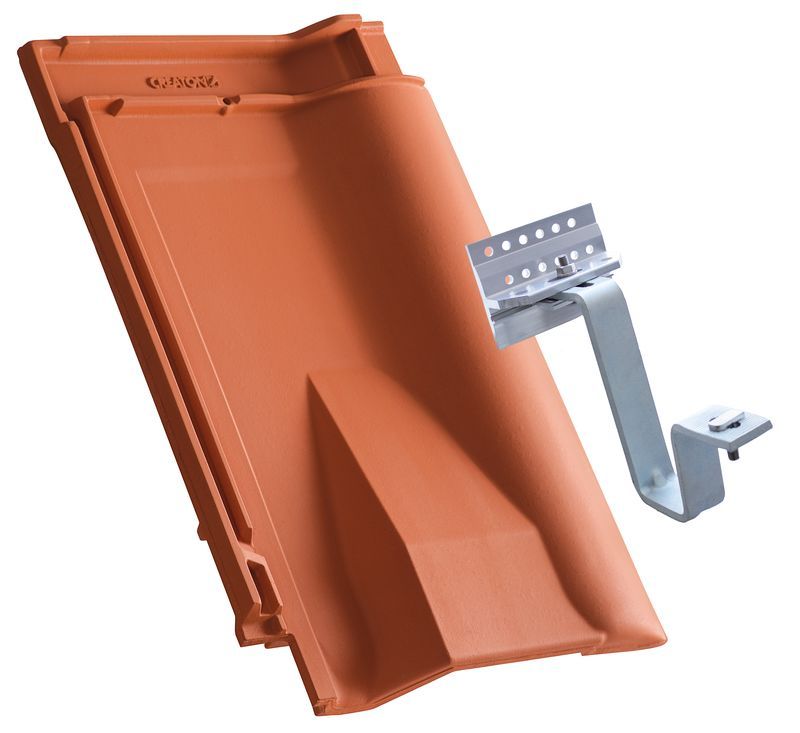

BAL Fissaggio per sistema solare per montaggio su assi

BAL Fissaggio per sistema solare per montaggio su piloni

Singolo gradino

Griglia corta

Griglia lunga

Supporto legno tondo

Supporto per tubo fermaneve

Tubo fermaneve Ø 40 mm, lunghezza 3 m

Coperchio terminale tubo fermaneve universale

Scala tetto

Supporto scala tetto

Supporto legno tondo

MAG Gancio fermaneve

Griglia gradino alluminio 150 x 25 cm

Griglia fermaneve piena 1,50 m

Manicotto di collegamento per tubo fermaneve Ø 40 mm

Download

Brochure e documenti
Prospetto del prodotto Farbvergleich-RAL
Prospetto del prodotto CREAFLEX-PIB-2020
Prospetto del prodotto Flyer-Universal-Anschlussband-Aluminium-2018-08-DE
Scheda tecnica prodotto Musterschreiben-CREATON-UDB-DE
Prospetto del prodotto Zusatzgarantie-6aus10-02-2021
Prospetto del prodotto Checkliste-Zusatzgarantie-6aus10-TDZ-02-2021
Prospetto del prodotto CREAFLEX-ALU-BASIC-02-2021
Modulo d'ordine prodotto Erhebungsbogen-Schneefangberechnung-DE
Modulo d'ordine prodotto Erhebungsbogen-Windsogberechnung-DE
Modulo d'ordine prodotto Erhebungsbogen-Knickziegel
Modulo d'ordine prodotto Erhebungsbogen-Mansardziegel
Modulo d'ordine prodotto Erhebungsbogen-Pultziegel
Prospetto del prodotto CREAROLL-PP-2022
Prospetto del prodotto Gesamtprospekt-TDZ-03-2022-IT
Spiegazione dei servizi prodotto Standard-Dachziegel-und-Zubehoerziegel
Prospetto del prodotto Angebotsbeileger-Dachdurchdringungen-09-2022
Prospetto del prodotto Falz-Firstfix-05-2023
Prospetto del prodotto Solarhalter-05-2023

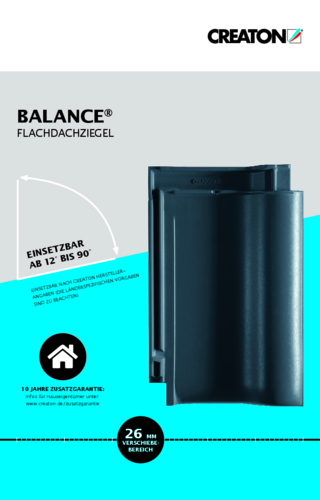

Prospetto del prodotto BALANCE-06-2023
Prospetto del prodotto Ueberlegene-Technik-07-2023
Prospetto del prodotto Dachplaner-04-2024-DE
Prospetto del prodotto Broschuere-Solarwelt-private-Bauherren-und-Planer-08-2024
Prospetto del prodotto Gesamtprospekt-TDZ-08-2024-DE
Prospetto del prodotto Broschuere-Solarwelt-Verarbeiter-und-Handel-08-2024
CAD

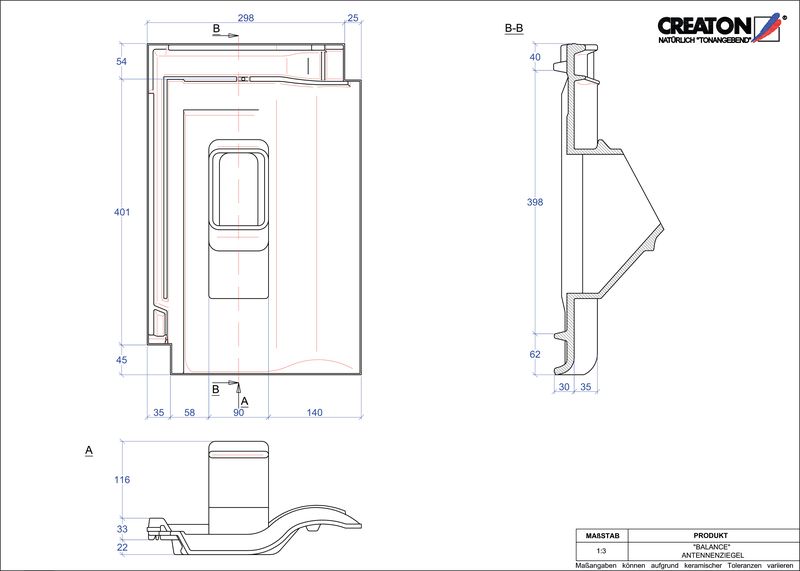

Prodotto file CAD BALANCE Antenna ANTENNE
pdf | 66 kB
dwg | 100 kB
jpeg | 41 kB

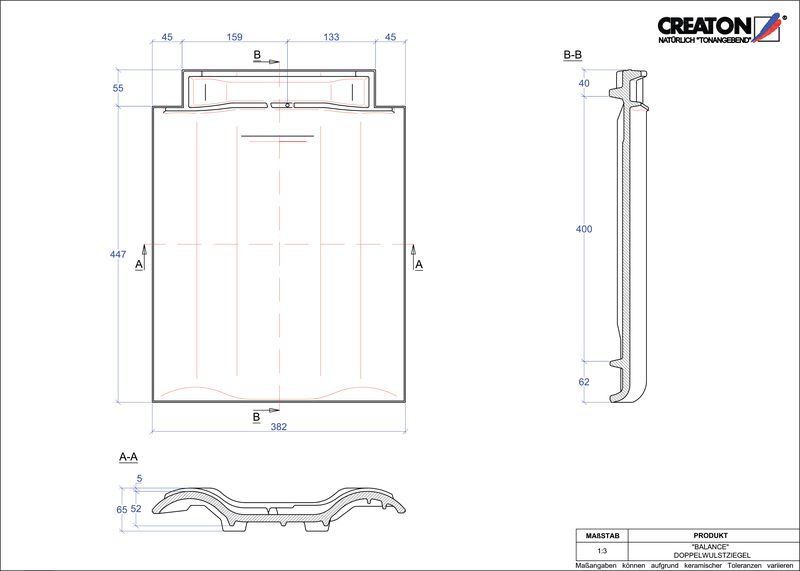

Prodotto file CAD BALANCE Tegola a doppia onda DWZ
pdf | 62 kB
dwg | 96 kB
jpeg | 37 kB

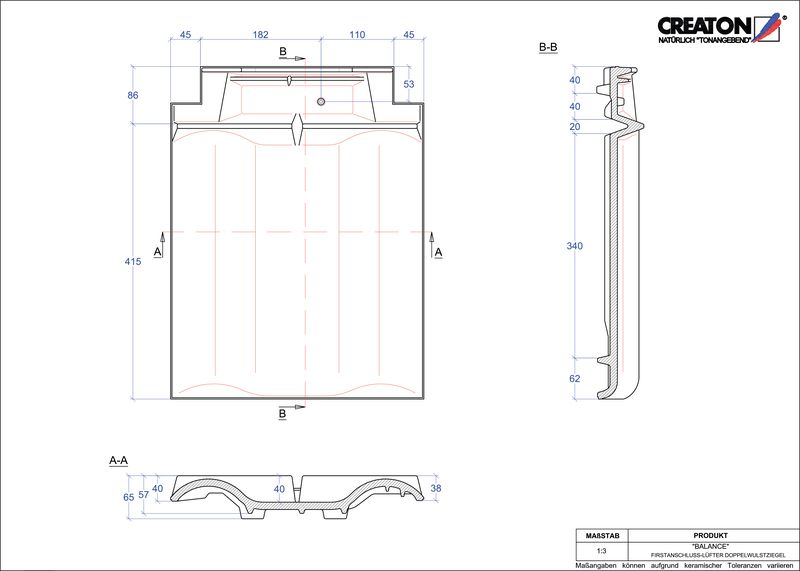

Prodotto file CAD BALANCE Esalatore raccordo colmo tegola a doppia onda FALDWZ
pdf | 68 kB
dwg | 99 kB
jpeg | 39 kB

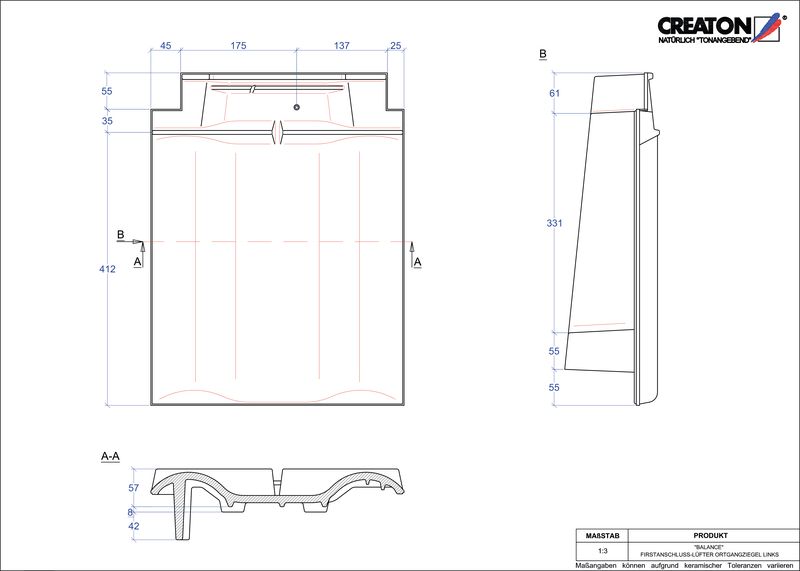

Prodotto file CAD BALANCE Esalatore raccordo colmo gronda di frontespizio sinistra FALOGL
pdf | 63 kB
dwg | 92 kB
jpeg | 37 kB
Prodotto file CAD BALANCE Esalatore raccordo colmo gronda di frontespizio destra FALOGR
pdf | 66 kB
dwg | 95 kB
jpeg | 37 kB

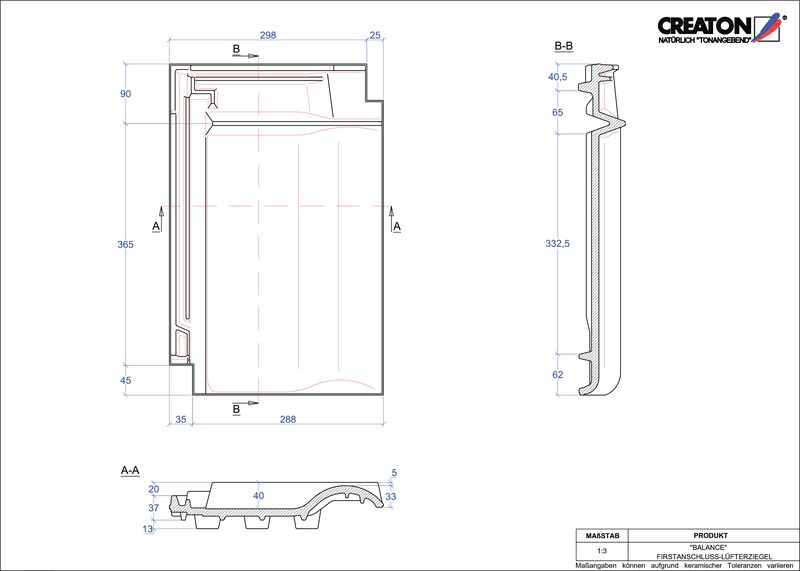

Prodotto file CAD BALANCE Tegola aeratore raccordo colmo FALZ
pdf | 71 kB
dwg | 100 kB
jpeg | 38 kB

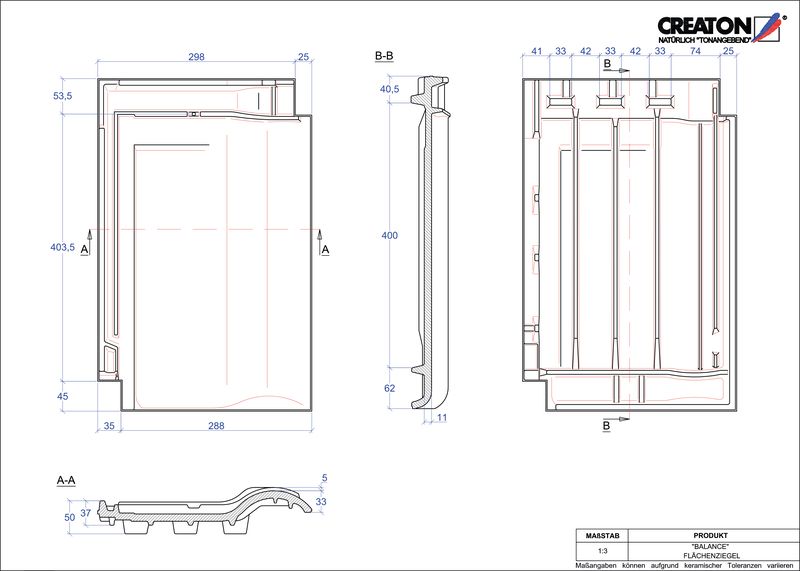

Prodotto file CAD BALANCE Superficie FLA
pdf | 75 kB
dwg | 127 kB
jpeg | 51 kB

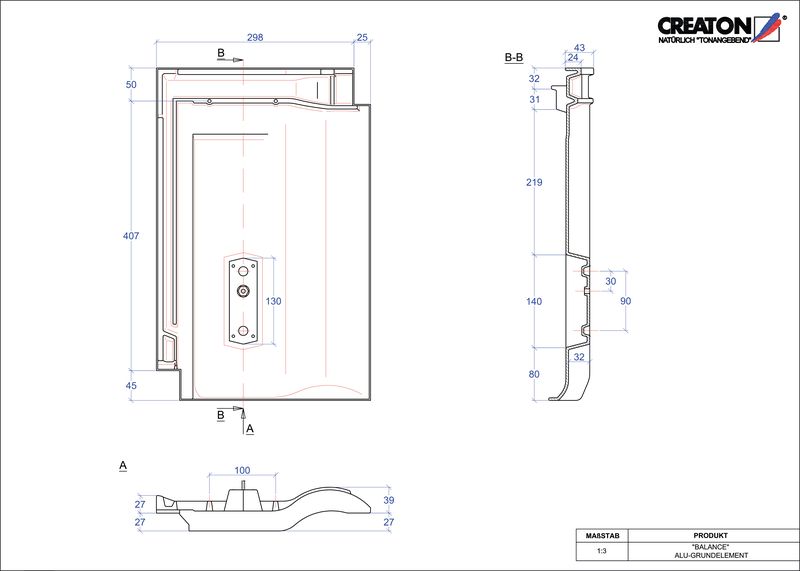

Prodotto file CAD BALANCE Alluminio base GRUNDALU
pdf | 58 kB
dwg | 105 kB
jpeg | 37 kB

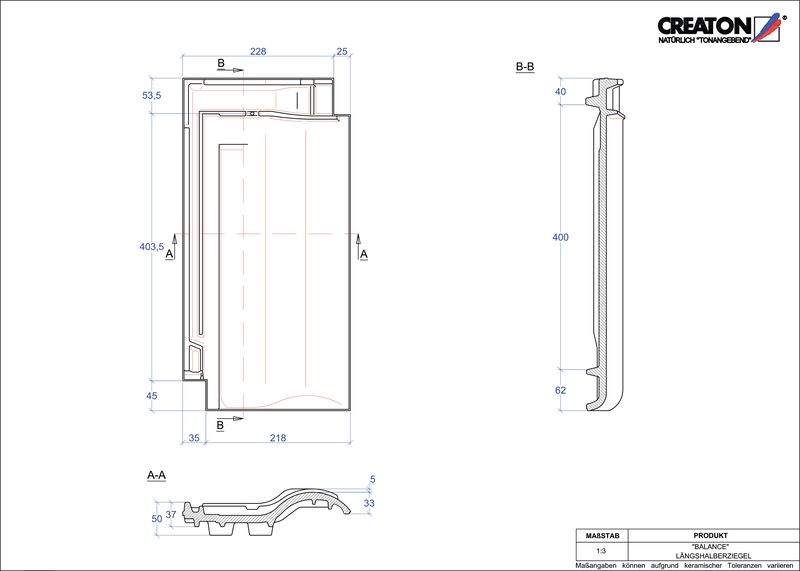

Prodotto file CAD BALANCE Mezza tegola LH
pdf | 64 kB
dwg | 98 kB
jpeg | 36 kB

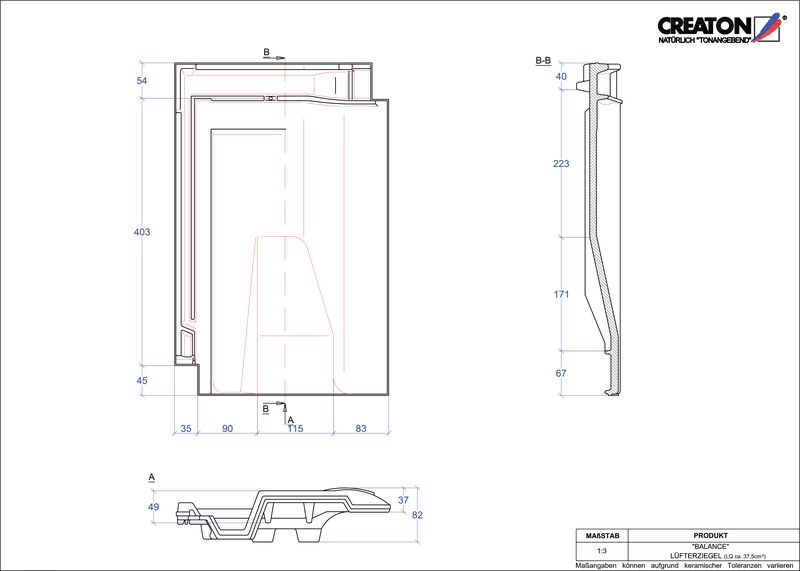

Prodotto file CAD BALANCE Tegola aeratore LUEFTZ
pdf | 63 kB
dwg | 95 kB
jpeg | 37 kB

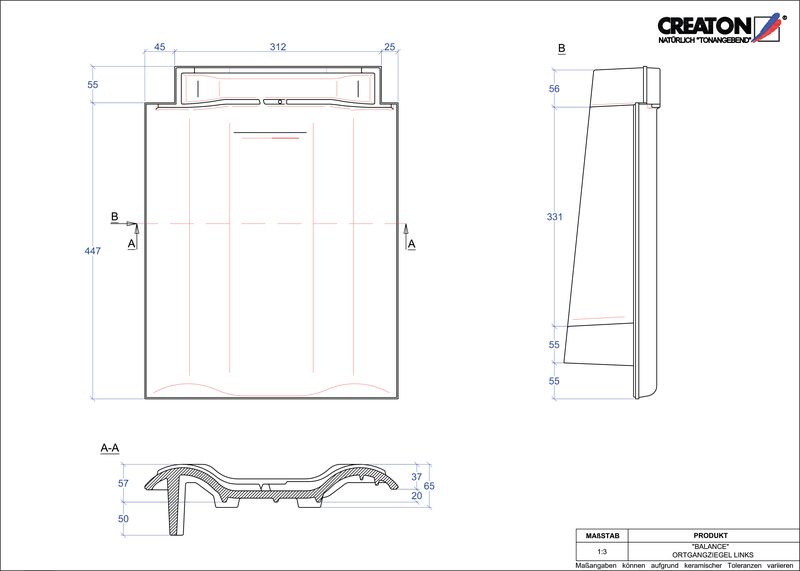

Prodotto file CAD BALANCE Gronda di frontespizio sinistra OGL
pdf | 61 kB
dwg | 93 kB
jpeg | 37 kB

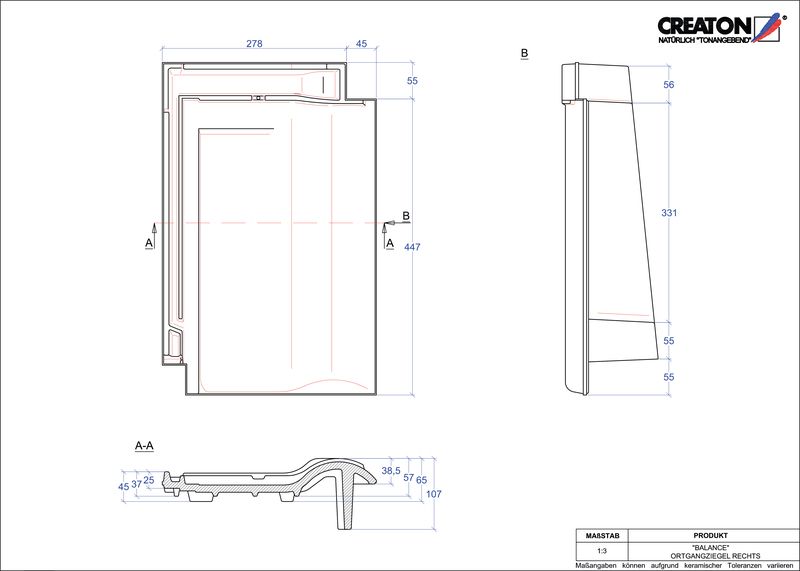

Prodotto file CAD BALANCE Gronda di frontespizio destra OGR
pdf | 63 kB
image/jpeg | 37 kB
jpeg | 37 kB

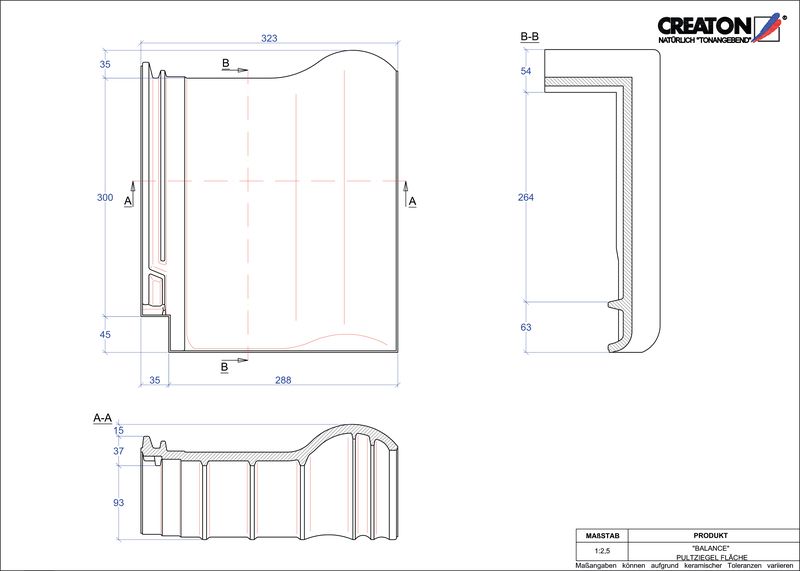

Prodotto file CAD BALANCE Tegola di testata superficie PULTFLA
pdf | 62 kB
dwg | 102 kB
jpeg | 39 kB

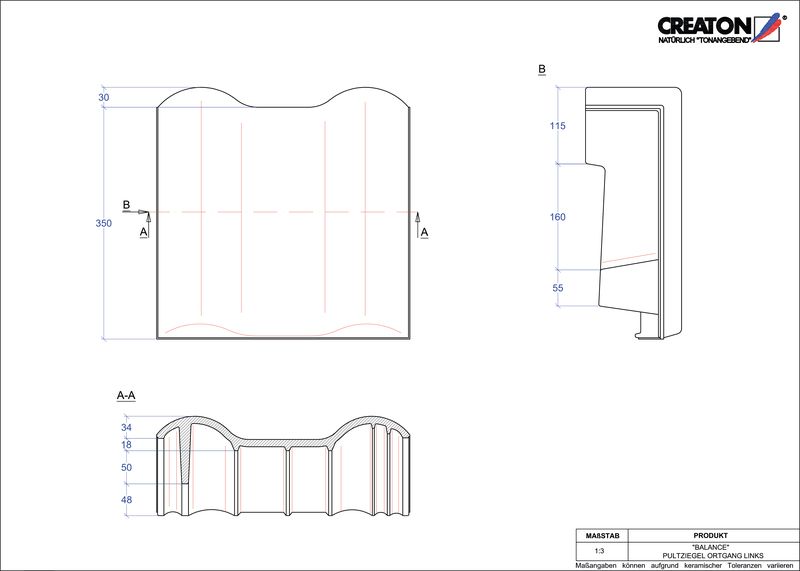

Prodotto file CAD BALANCE Tegola di testata gronda di frontespizio sinistra PULTOGL
pdf | 57 kB
dwg | 85 kB
jpeg | 34 kB

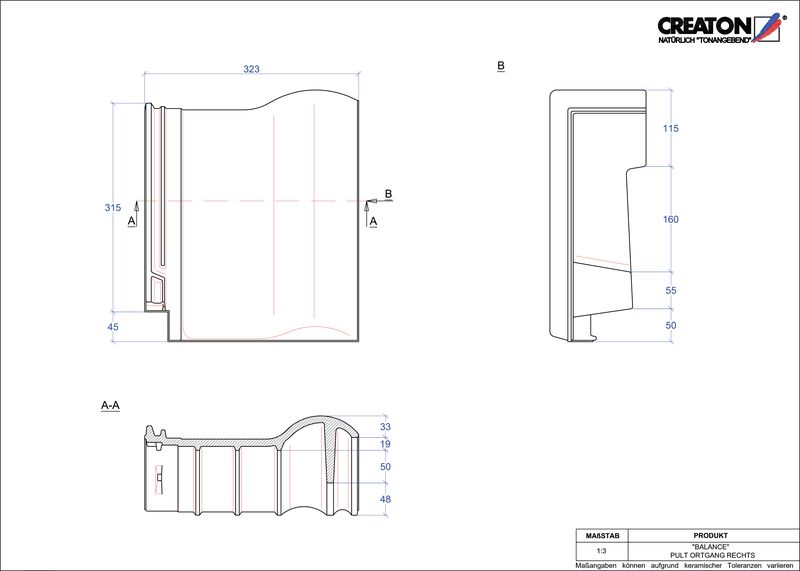

Prodotto file CAD BALANCE Tegola di testata gronda di frontespizio destra PULTOGR
pdf | 59 kB
dwg | 89 kB
jpeg | 34 kB

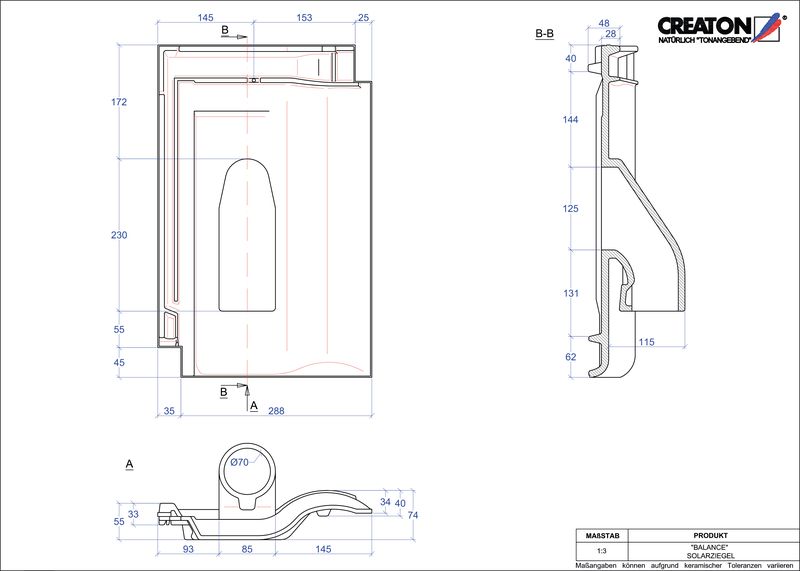

Prodotto file CAD BALANCE Solar SOLAR
pdf | 74 kB
dwg | 106 kB
jpeg | 43 kB

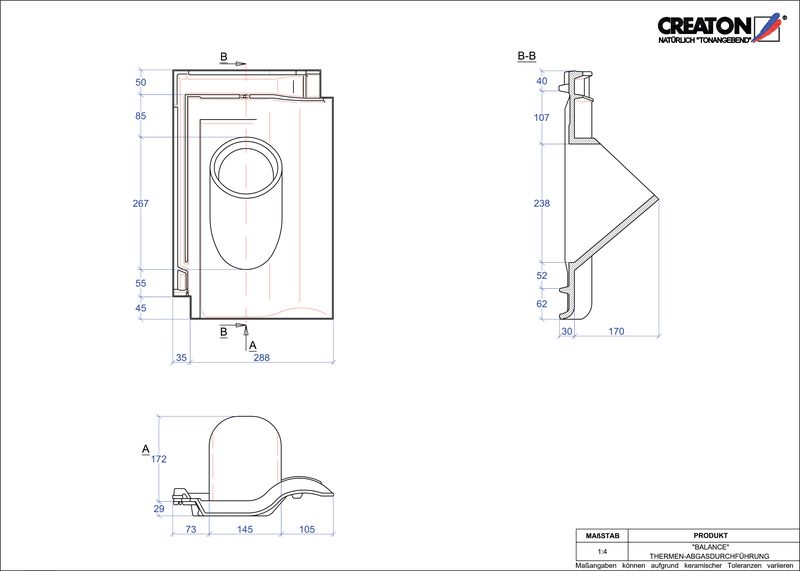

Prodotto file CAD BALANCE Therme THERME
pdf | 71 kB
dwg | 99 kB
jpeg | 36 kB
Prodotto file CAD BALANCE Gronda di frontespizio destra ORG
vnd.dwg | 95 kB
dwg | 95 kB

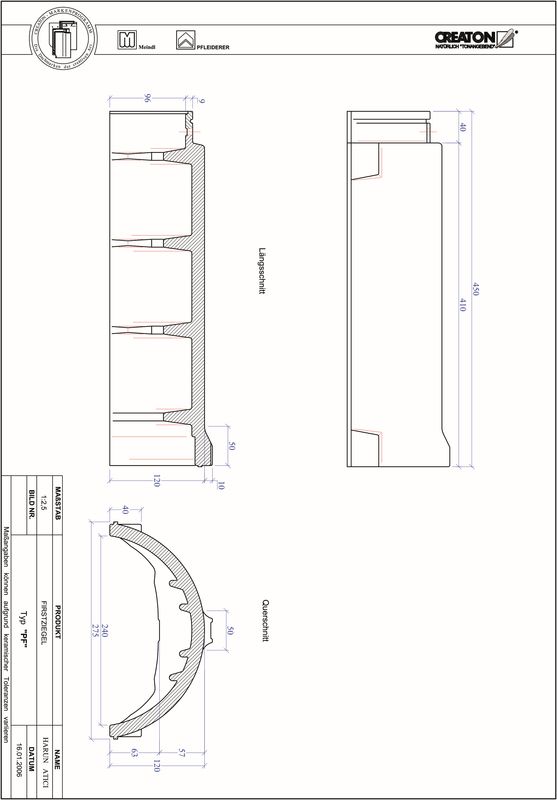

# ZUB_FIR_FIRST-PF
pdf | 110 kB
dwg | 109 kB
jpeg | 41 kB

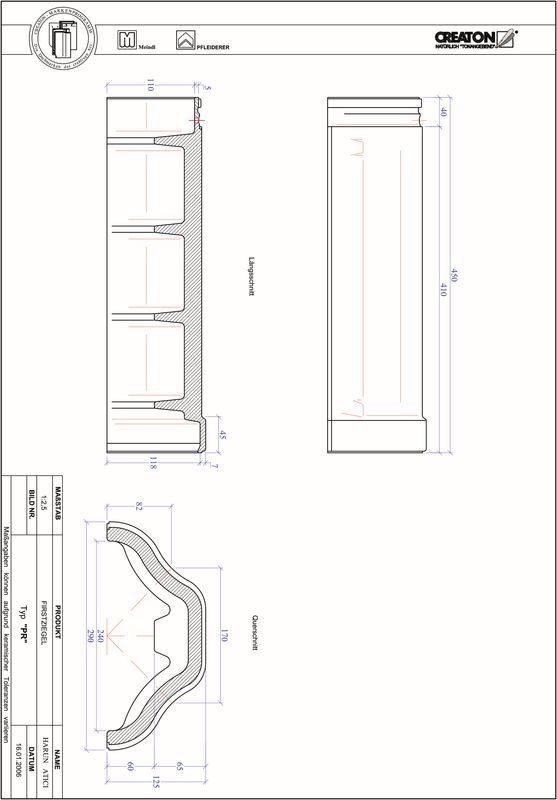

Prodotto file CAD Assortimento accessori COLMO FIRST-PR
pdf | 110 kB
dwg | 113 kB
jpeg | 44 kB
# ZUB_SIG100_SIGNUM100
pdf | 521 kB
dwg | 180 kB
jpeg | 53 kB
# ZUB_SIG125_SIGNUM125
pdf | 550 kB
dwg | 188 kB
jpeg | 55 kB

BALANCE

Dati tecnici

Disegni tecnici

Disegno tutti i modelli LAF-FLA

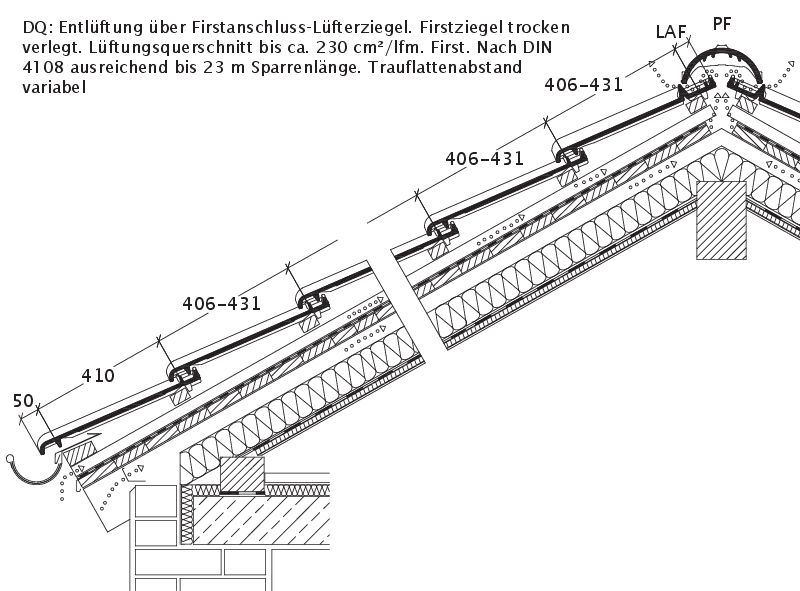

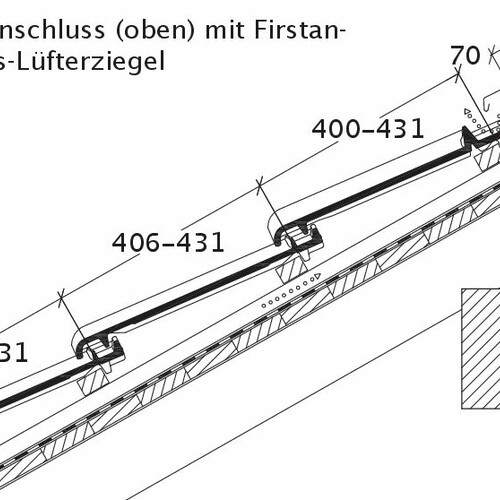

Disegno BALANCE sezione trasversale tetto DQF

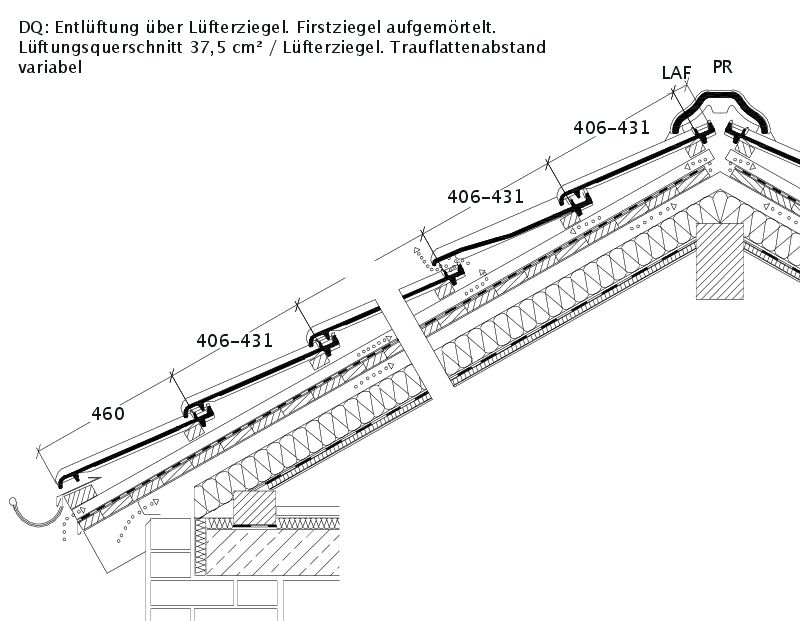

Disegno BALANCE sezione trasversale tetto con tegola aeratore DQL

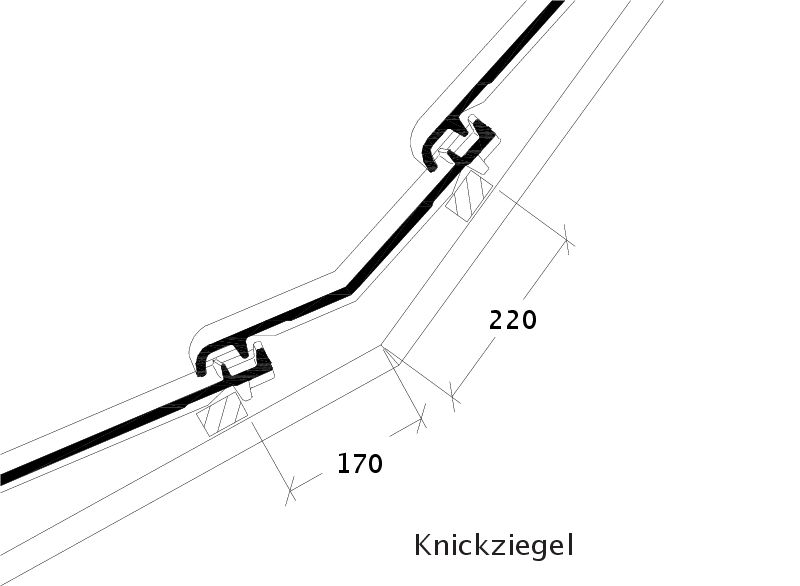

Disegno BALANCE tegola di spigolo KNZ

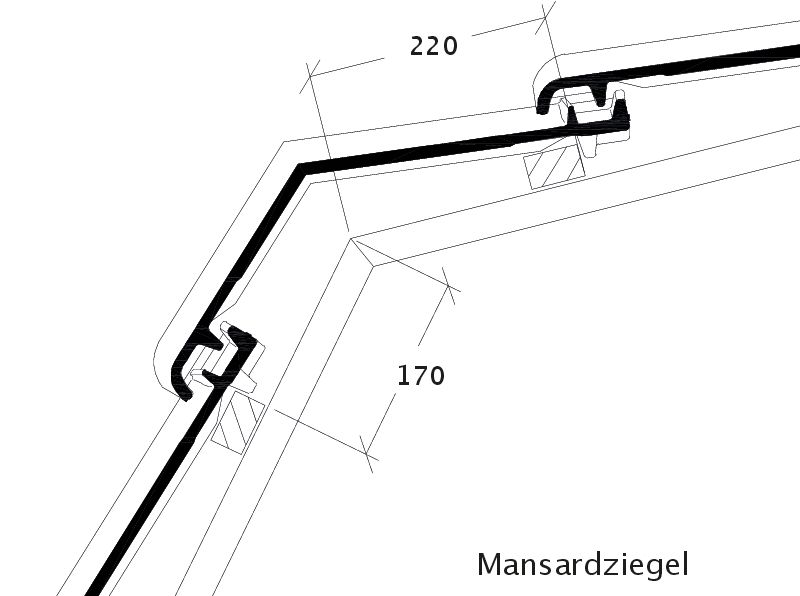

Disegno BALANCE tegola di mansarda MAZ

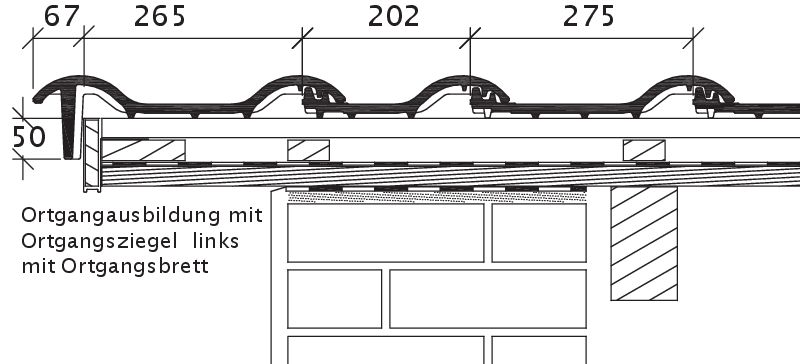

Disegno BALANCE tegola laterale sinistra con tavola per gronda di frontespizio OBL

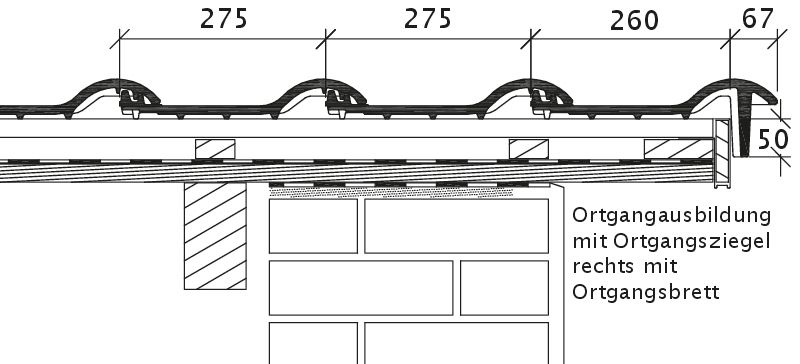

Disegno BALANCE tegola laterale destra con tavola per gronda di frontespizio OBR

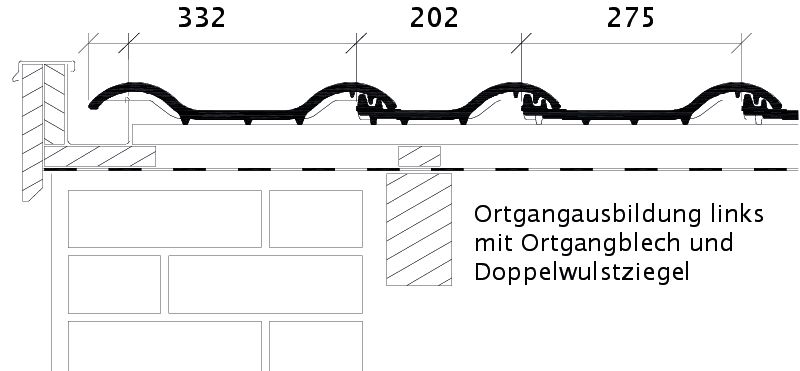

Disegno BALANCE gronda di frontespizio sinistra con lamiera laterale e doppia onda ODL

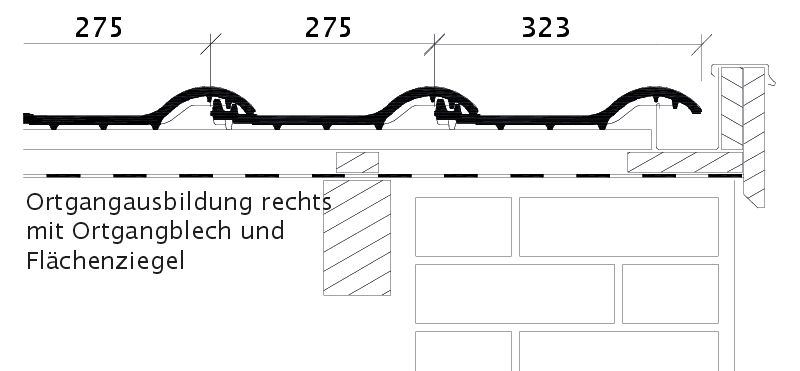

Disegno BALANCE gronda di frontespizio destra con lamiera laterale e tegola OFR

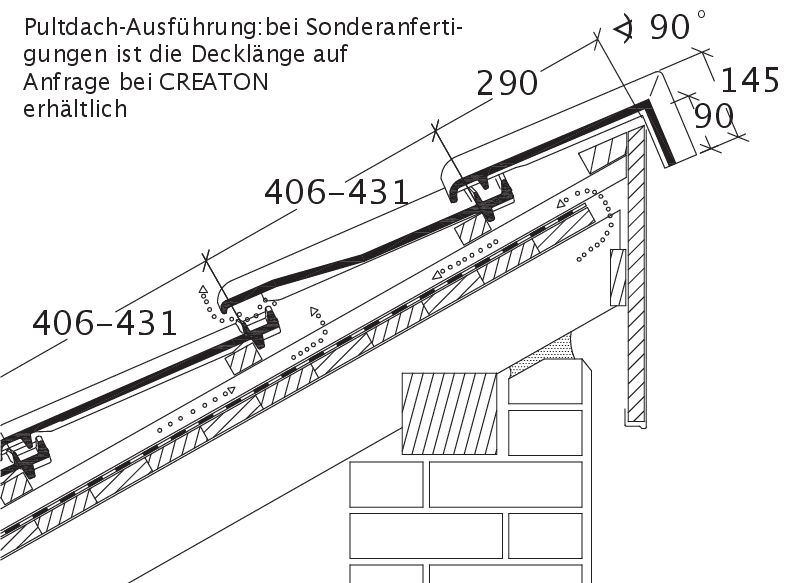

Disegno BALANCE modello di tetto a una falda PDA

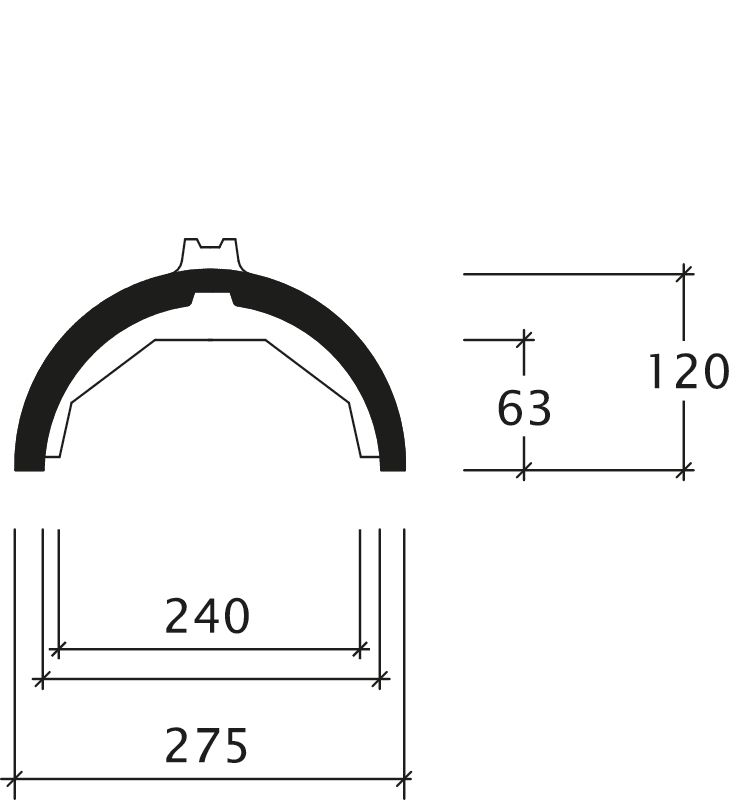

Disegno assortimento tegole di colmo e di displuvio PF-Firstziegel

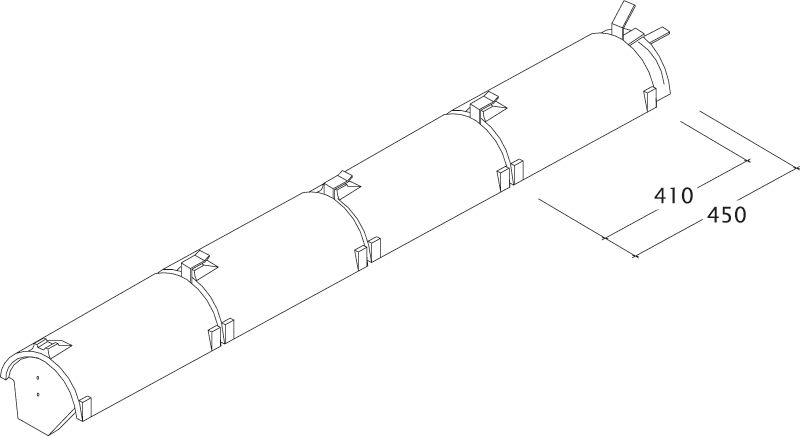

Disegno assortimento tegole di colmo e di displuvio PF-Firstziegel-Perspektive

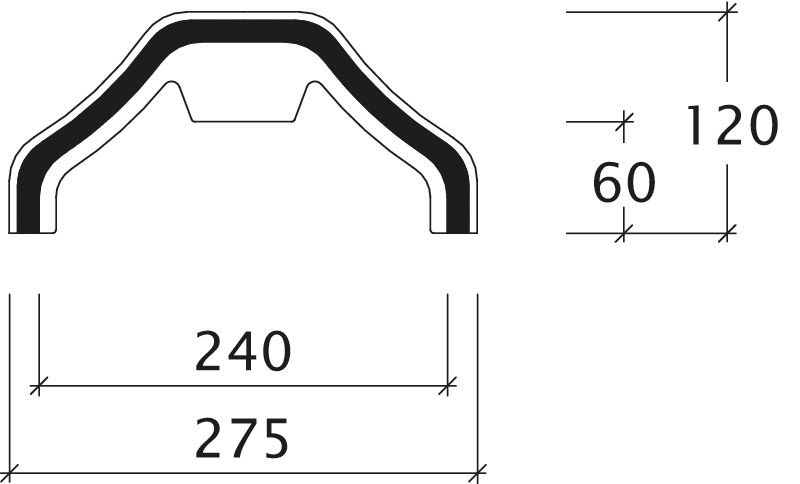

Disegno assortimento tegole di colmo e di displuvio PR-Firstziegel

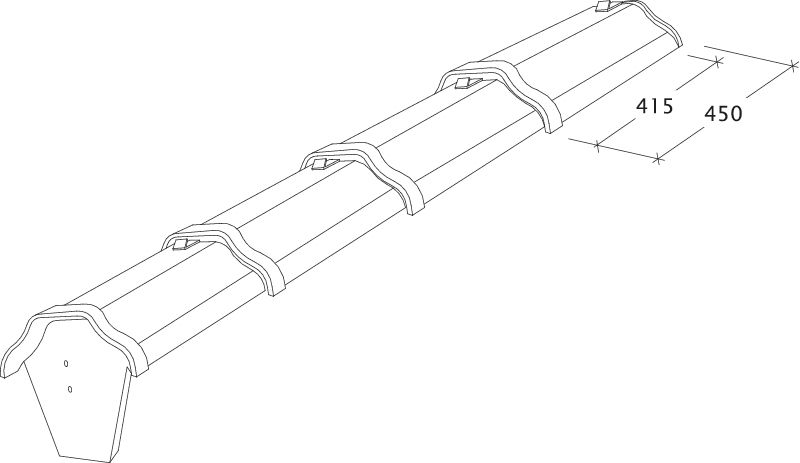

Disegno assortimento tegole di colmo e di displuvio PR-Firstziegel-Perspektive

Applicazioni

Informazioni tecniche

LAF/FLA valori

Riferimenti

Assortimento accessori

Assortimento per aerazioni tetto ed ingressi nel tetto

Assortimento per dettagli tetto e fissaggio antivento

Assortimento tegole di colmo e di displuvio

Assortimento per protezione antineve, accesso al tetto e montaggio elementi solari in metallo

Download

Brochure e documenti

CAD

Prodotto file CAD BALANCE Antenna ANTENNE

Prodotto file CAD BALANCE Tegola a doppia onda DWZ

Prodotto file CAD BALANCE Esalatore raccordo colmo tegola a doppia onda FALDWZ

Prodotto file CAD BALANCE Esalatore raccordo colmo gronda di frontespizio sinistra FALOGL

Prodotto file CAD BALANCE Esalatore raccordo colmo gronda di frontespizio destra FALOGR

Prodotto file CAD BALANCE Tegola aeratore raccordo colmo FALZ

Prodotto file CAD BALANCE Superficie FLA

Prodotto file CAD BALANCE Alluminio base GRUNDALU

Prodotto file CAD BALANCE Mezza tegola LH

Prodotto file CAD BALANCE Tegola aeratore LUEFTZ

Prodotto file CAD BALANCE Gronda di frontespizio sinistra OGL

Prodotto file CAD BALANCE Gronda di frontespizio destra OGR

Prodotto file CAD BALANCE Tegola di testata superficie PULTFLA

Prodotto file CAD BALANCE Tegola di testata gronda di frontespizio sinistra PULTOGL

Prodotto file CAD BALANCE Tegola di testata gronda di frontespizio destra PULTOGR

Prodotto file CAD BALANCE Solar SOLAR

Prodotto file CAD BALANCE Therme THERME

Prodotto file CAD BALANCE Gronda di frontespizio destra ORG

# ZUB_FIR_FIRST-PF

Prodotto file CAD Assortimento accessori COLMO FIRST-PR

# ZUB_SIG100_SIGNUM100

# ZUB_SIG125_SIGNUM125

Social Media
