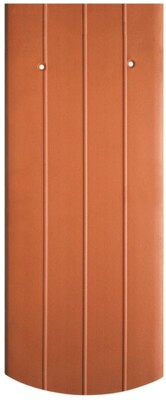

PROFIL tegola piana sassone 15,5x38x1,3

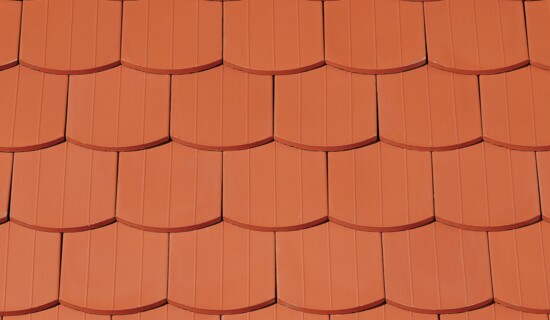

La tegola a coda di castoro con superficie sagomata.

Struttura sagomata accentuata
Colorazione differenziata
Singolari possibilità di combinazione e di configurazione
Si inserisce armonicamente nel paesaggio urbanistico

Nota per l'Italia:

Lunghezza di sovrapposizione al m (ca.): 147,5 mm
Lunghezza di sovrapposizione max. (ca.): 160 mm
Lunghezza di sovrapposizione min. (ca.): 135 mm

Dati tecnici

Grandezza (ca.)	155 x 380 x 12 mm
Larghezza di sovrapposizione max. (ca.)	155 mm
Lunghezza di sovrapposizione min. (ca.)	145 mm
Lunghezza di sovrapposizione al m (ca.)	155 mm
Lunghezza di sovrapposizione max. (ca.)	165 mm
Fabbisogno di tegole al m. (ca.)	41.6 pezzi/m²
Peso per pezzo (ca.)	1.6 kg/pezzo
Peso al m² (ca.)	66.6 kg/m²
Peso per pallet (ca.)	1133 kg
Pezzi per minipack	8 pezzi
Pezzi per pallet	704 pezzi

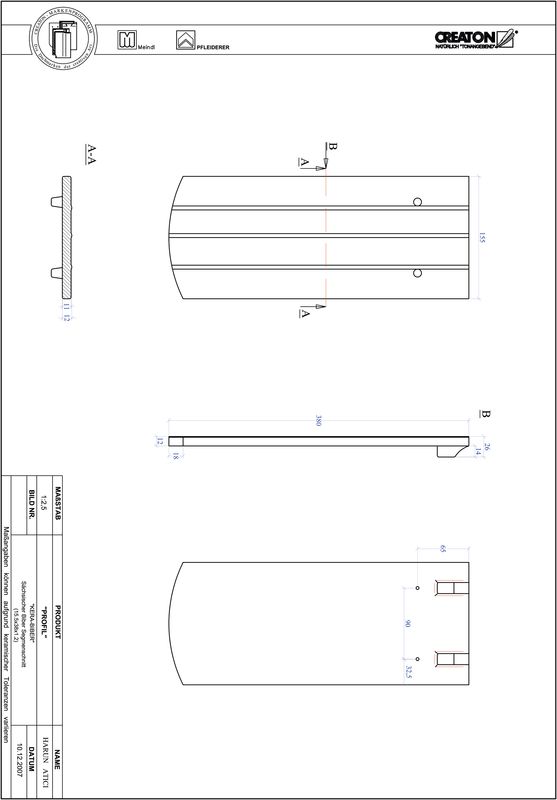

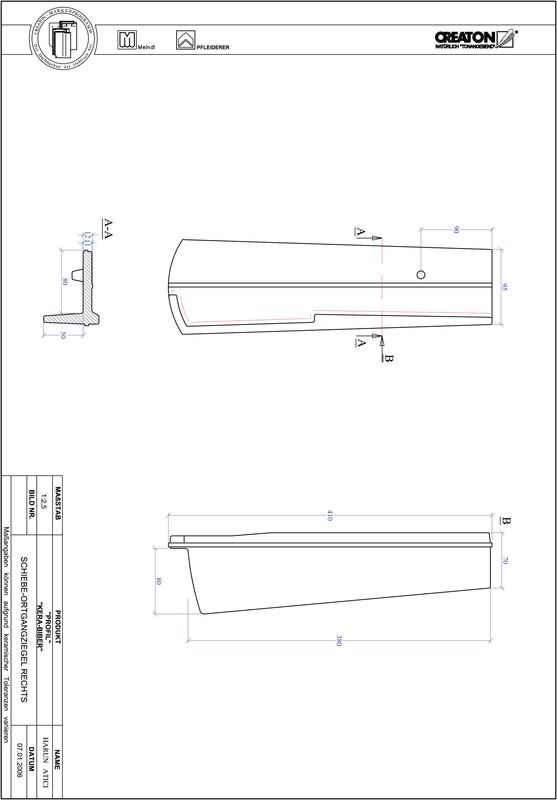

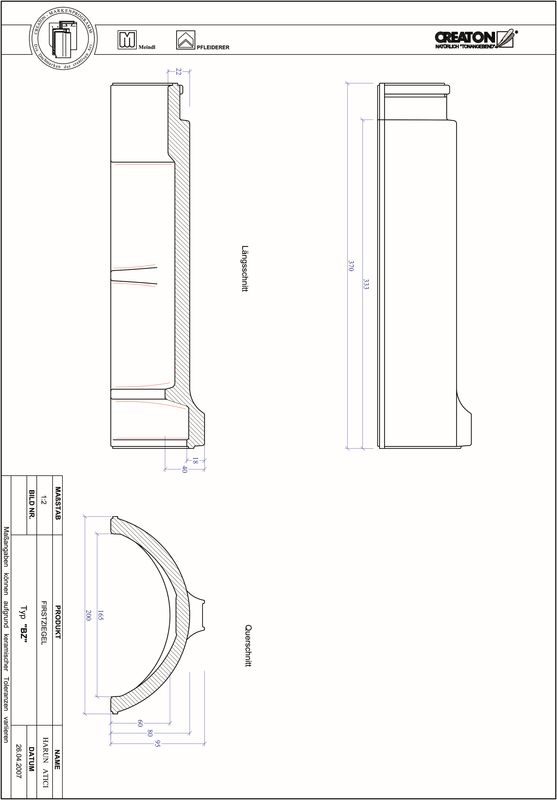

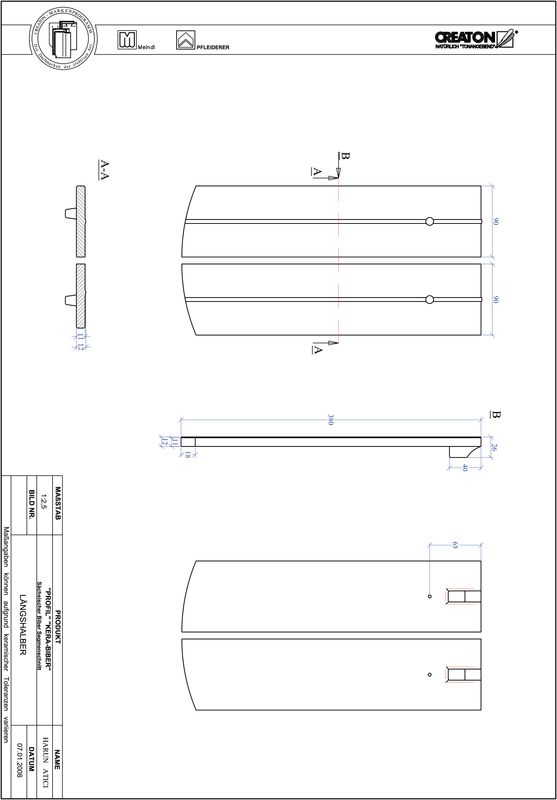

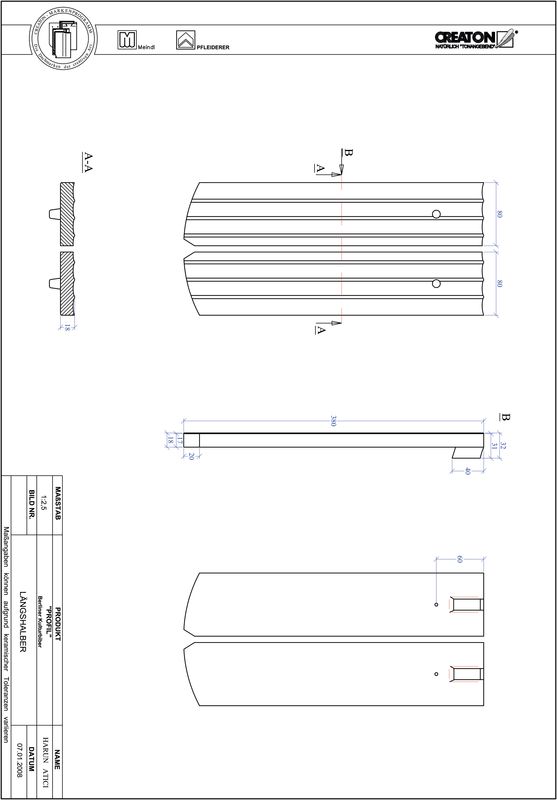

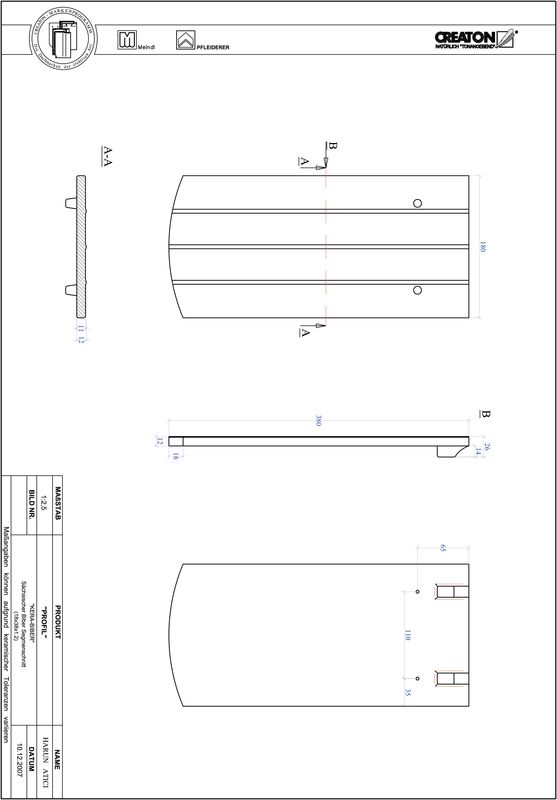

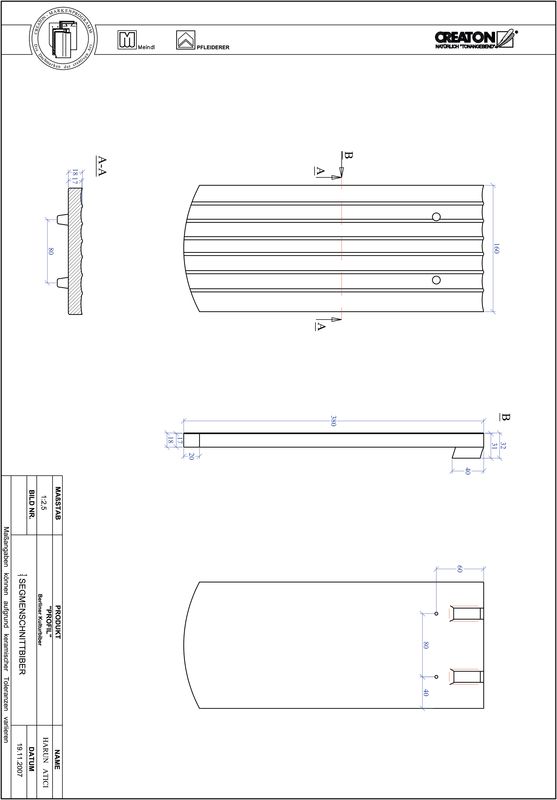

Disegni tecnici

Applicazioni

Valido per l'Austria
25 °	Inclinazione tetto regolare (A)
≥25 °	Realizzazione di un sottotetto resistente alla pioggia secondo Önorm, prodotti CREATON possibili: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥25 °	Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo Önorm, prodotti CREATON possibili: QUATTRO longlife extra
≥18 °	Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo le specifiche del fabbricante CREATON, si prega di rispettare le direttive di installazione separate, prodotti CREATON possibili: QUATTRO longlife extra

Informazioni tecniche

Il disegno tecnico rappresentato è solo un esempio di progettazione.
In base alle direttive del ZVDH (associazione centrale degli artigiani che si occupano della copertura del tetto) per le tegole laterali, la distanza tra l'incastro della gronda di frontespizio e il filo esterno parete e/o filo esterno rivestimento deve essere di almeno 1 cm.
Per l'esecuzione di lavori al tetto valgono i regolamenti e le norme nazionali vigenti. Essi variano da Paese a Paese (ad es. regolamento ZVDH, ÖNORMEN) e devono essere rispettati durante l'esecuzione. Inoltre CREATON prepara dati specifici per l'esecuzione del sottotetto che devono essere rispettati in quanto dati del costruttore. Sono disponibili nel nostro planner del tetto o in www.creaton.de / www.creaton.at..
L'ampiezza del listello/la lunghezza di sovrapposizione dipende dal tipo di copertura e dall'inclinazione del tetto.
Please consider the sample letter for the standard CREATON roof pitches.

Riferimenti

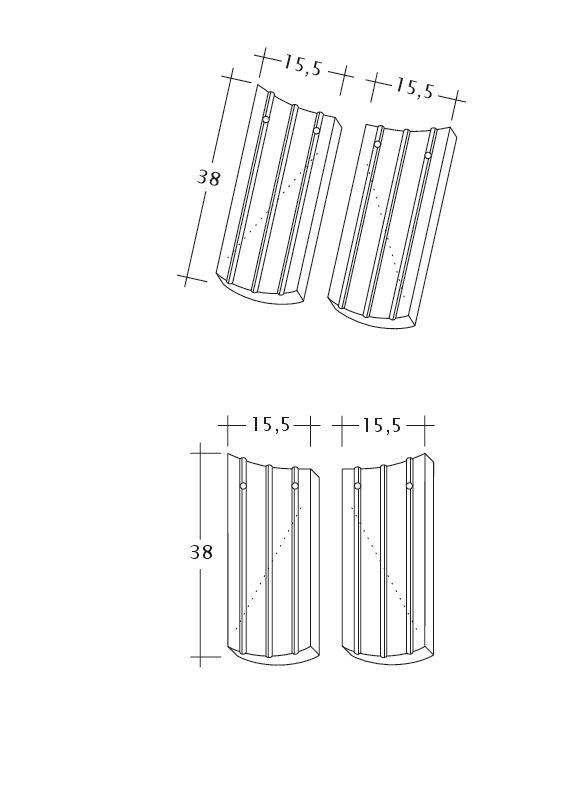

Assortimento accessori

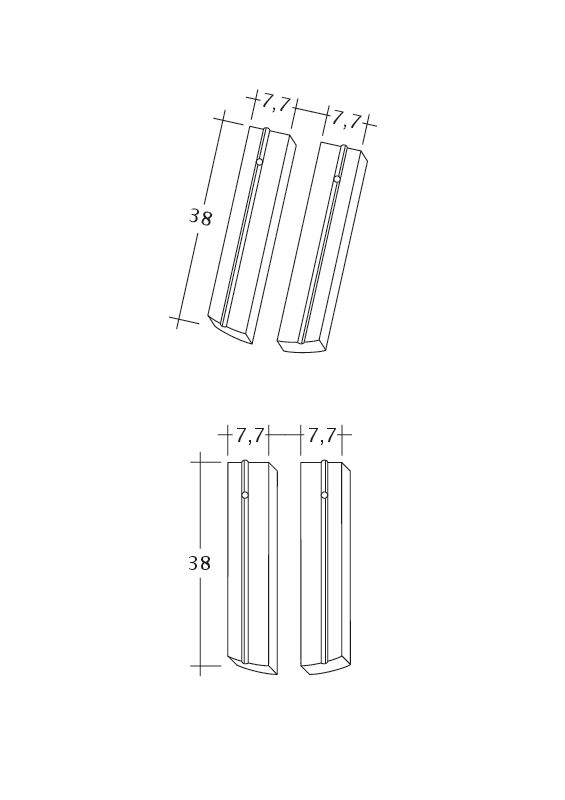

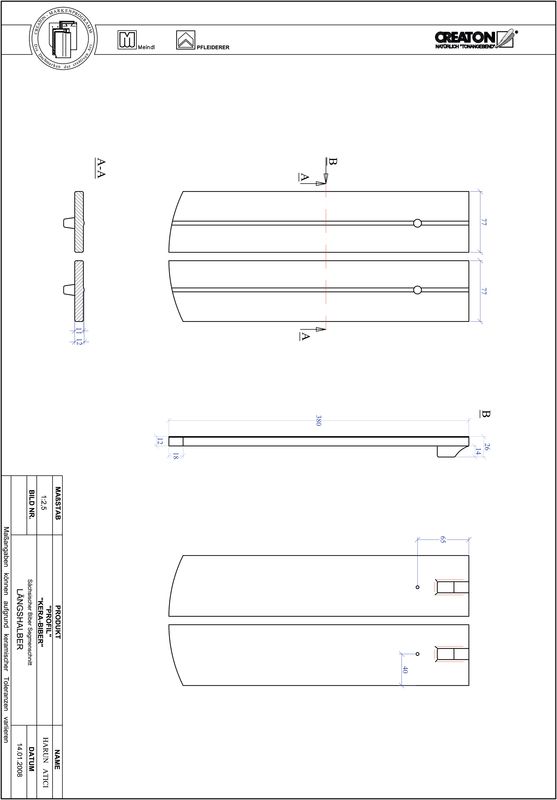

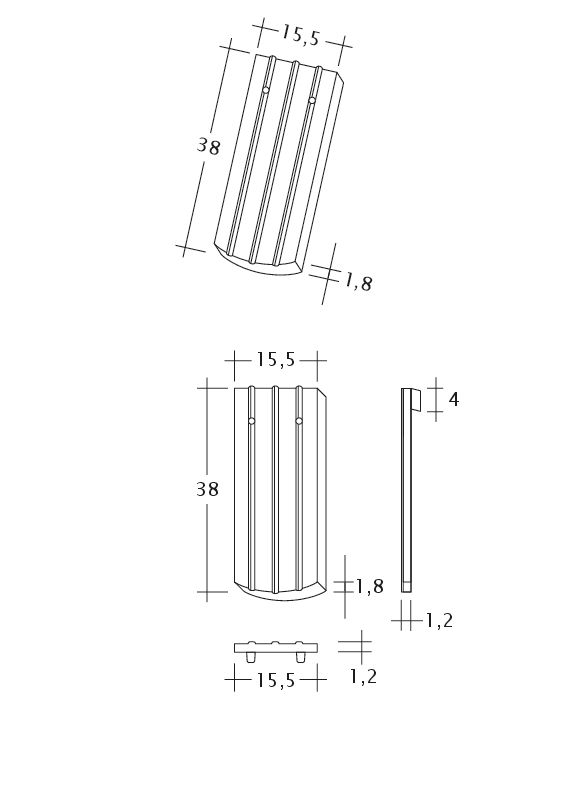

Tegola piana sassone 15,5 x 38 x 1,2 con 3 scanalature taglio a segmento d'arco mezza tegola

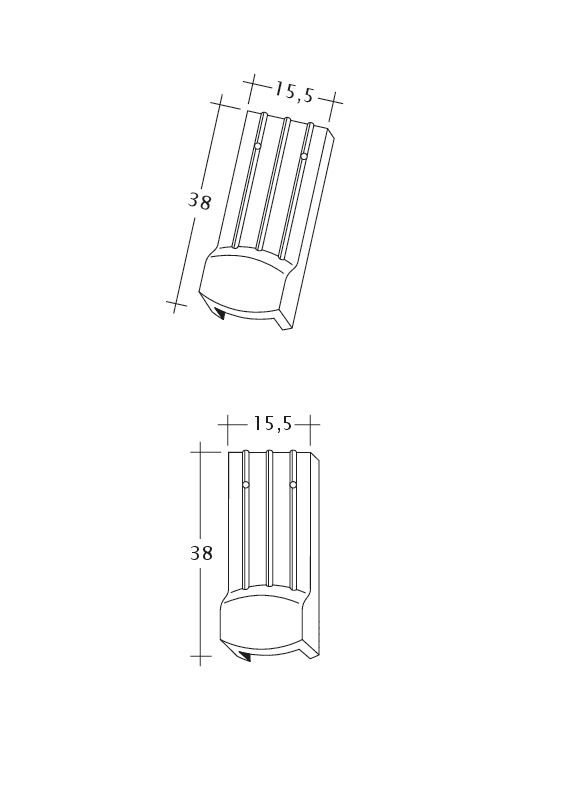

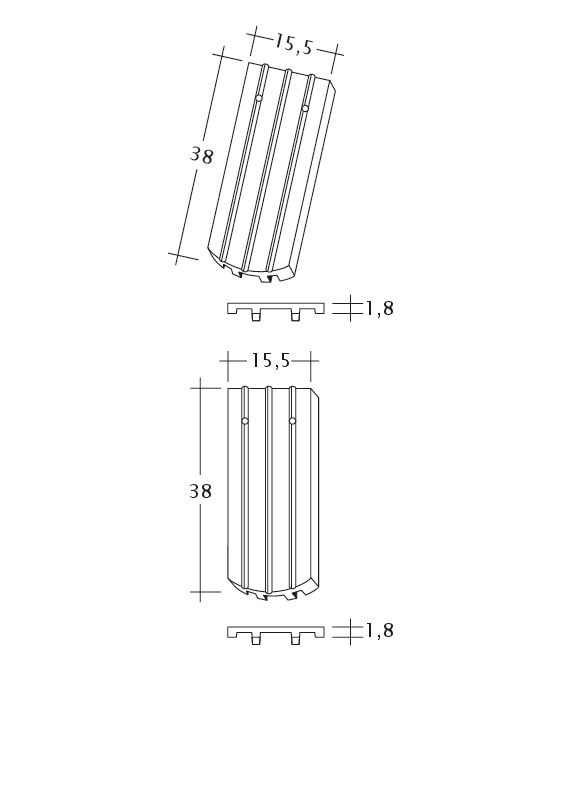

Tegola piana sassone 15,5 x 38 x 1,2 con 3 scanalature taglio a segmento d'arco tegola aeratore

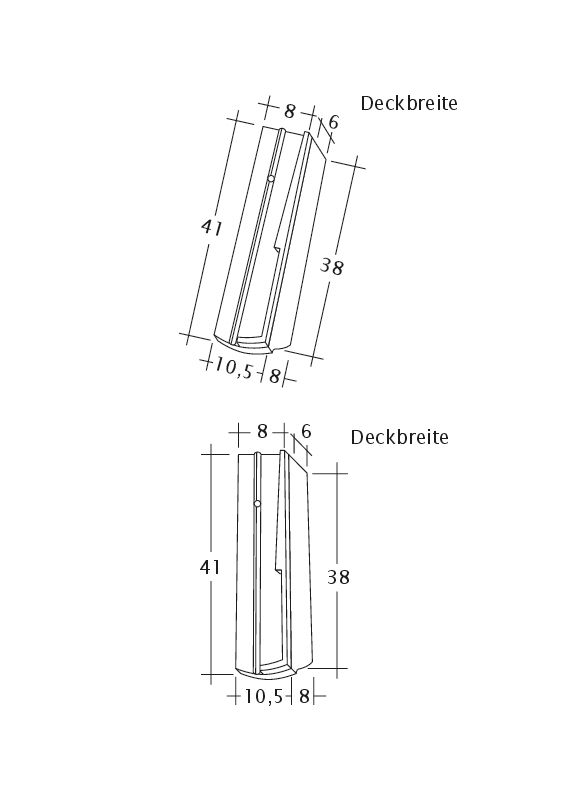

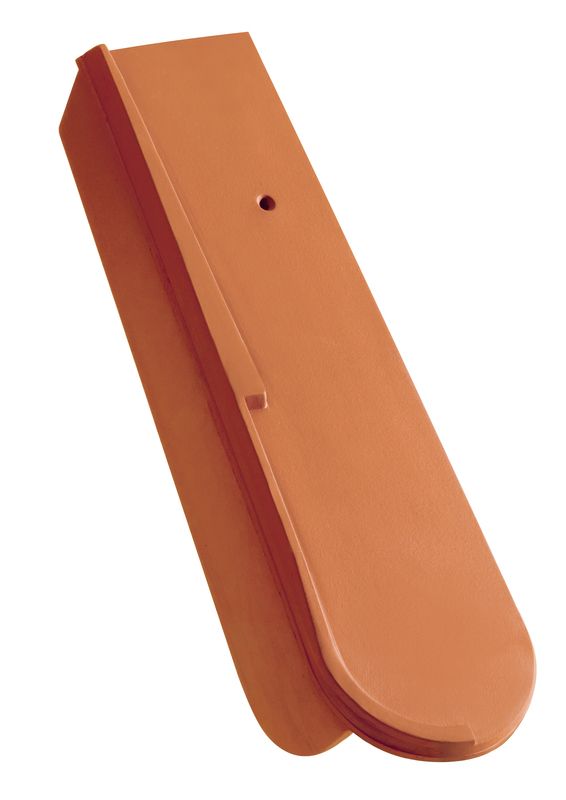

Tegola piana sassone 15,5 x 38 x 1,2 con 3 scanalature taglio a segmento d'arco gronda di frontespizio scorrevole con breve linguetta laterale ca. 5 cm a destra

Tegola piana sassone 15,5 x 38 x 1,2 con 3 scanalature taglio a segmento d'arco gronda di frontespizio scorrevole con breve linguetta laterale ca. 5 cm a sinistra

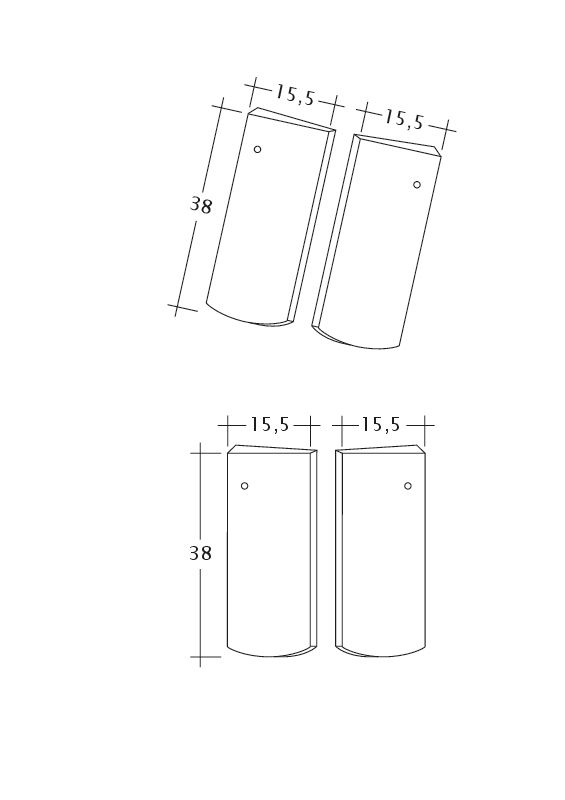

Tegola piana sassone 15,5 x 38 x 1,2 con 3 scanalature taglio a segmento d'arco sottotegola destra

Tegola piana sassone 15,5 x 38 x 1,2 con 3 scanalature taglio a segmento d'arco sottotegola sinistra

Tegola piana sassone 15,5 x 38 x 1,2 con 3 scanalature taglio a segmento d'arco elemento di apporto

Tegola piana sassone 15,5 x 38 x 1,2 con 3 scanalature taglio a segmento d'arco asse longitudinale curvato

Tegola piana sassone 15,5 x 38 x 1,2 con 3 scanalature taglio a segmento d'arco curvatura convessa (fabbricazione speciale in base alle indicazioni)

Tegola piana sassone 15,5 x 38 x 1,2 con 3 scanalature taglio a segmento d'arco curvatura concava (fabbricazione speciale in base alle indicazioni)

Tegola piana sassone 15,5 x 38 x 1,2 con 3 scanalature taglio a segmento d'arco elemento di scarico
