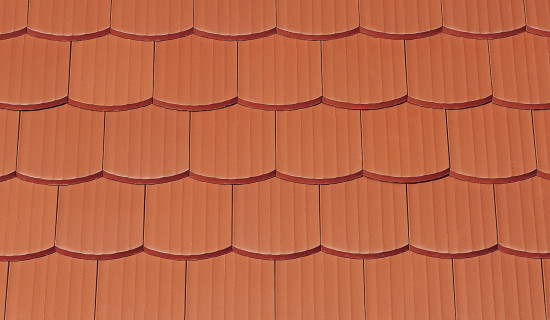

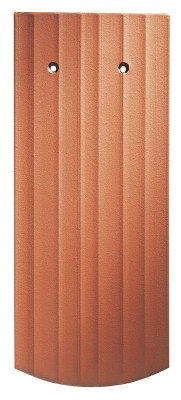

PROFIL Berlin plain tile natural red

PROFIL Tegola a coda di castoro cultura di Berlino

La tegola a coda di castoro con superficie sagomata.

  • Struttura sagomata accentuata
  • Colorazione differenziata
  • Singolari possibilità di combinazione e di configurazione
  • Si inserisce armonicamente nel paesaggio urbanistico
rosso naturale
rosso naturale

Nota per l'Italia:

  • Lunghezza di sovrapposizione al m (ca.): 147,5 mm
  • Lunghezza di sovrapposizione max. (ca.): 160 mm
  • Lunghezza di sovrapposizione min. (ca.): 135 mm

Dati tecnici

Grandezza (ca.)160 x 380 x 16 mm
Larghezza di sovrapposizione max. (ca.)160 mm
Lunghezza di sovrapposizione min. (ca.)145 mm
Lunghezza di sovrapposizione al m (ca.)155 mm
Lunghezza di sovrapposizione max. (ca.)165 mm
Fabbisogno di tegole al m. (ca.)40 pezzi/m²
Peso per pezzo (ca.)2.1 kg/pezzo
Peso al m² (ca.)84 kg/m²
Peso per pallet (ca.)1051 kg
Pezzi per minipack6 pezzi
Pezzi per pallet480 pezzi

Disegni tecnici

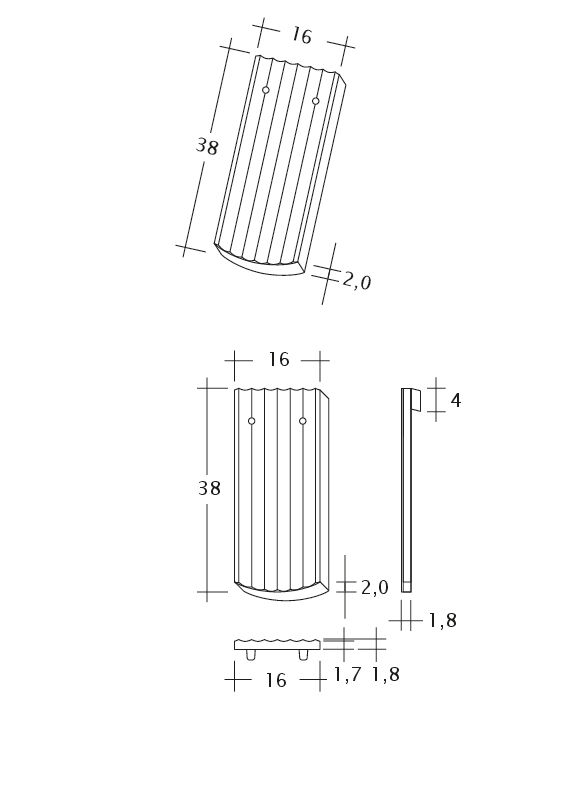

Disegno PROFIL Berliner-Seg-1-1
Disegno PROFIL Berliner-Seg-1-1

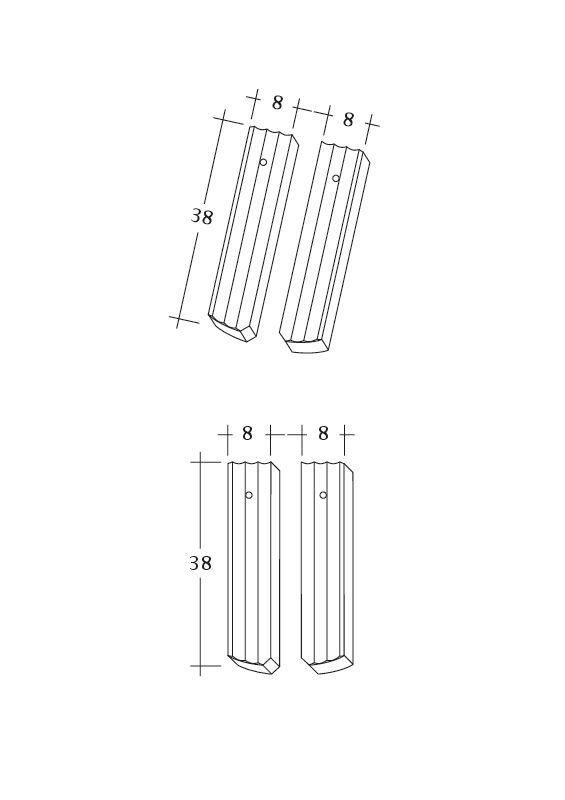

Disegno PROFIL Berliner-Seg-1-2
Disegno PROFIL Berliner-Seg-1-2

Applicazioni

Valido per l'Austria
25 °Inclinazione tetto regolare (A)
≥25 °Realizzazione di un sottotetto resistente alla pioggia secondo Önorm, prodotti CREATON possibili: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥25 °Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo Önorm, prodotti CREATON possibili: QUATTRO longlife extra
≥18 °Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo le specifiche del fabbricante CREATON, si prega di rispettare le direttive di installazione separate, prodotti CREATON possibili: QUATTRO longlife extra

Informazioni tecniche

  • Il disegno tecnico rappresentato è solo un esempio di progettazione.
  • In base alle direttive del ZVDH (associazione centrale degli artigiani che si occupano della copertura del tetto) per le tegole laterali, la distanza tra l'incastro della gronda di frontespizio e il filo esterno parete e/o filo esterno rivestimento deve essere di almeno 1 cm.
  • Per l'esecuzione di lavori al tetto valgono i regolamenti e le norme nazionali vigenti. Essi variano da Paese a Paese (ad es. regolamento ZVDH, ÖNORMEN) e devono essere rispettati durante l'esecuzione. Inoltre CREATON prepara dati specifici per l'esecuzione del sottotetto che devono essere rispettati in quanto dati del costruttore. Sono disponibili nel nostro planner del tetto o in www.creaton.de / www.creaton.at..
  • L'ampiezza del listello/la lunghezza di sovrapposizione dipende dal tipo di copertura e dall'inclinazione del tetto.
  • Please consider the sample letter for the standard CREATON roof pitches.
