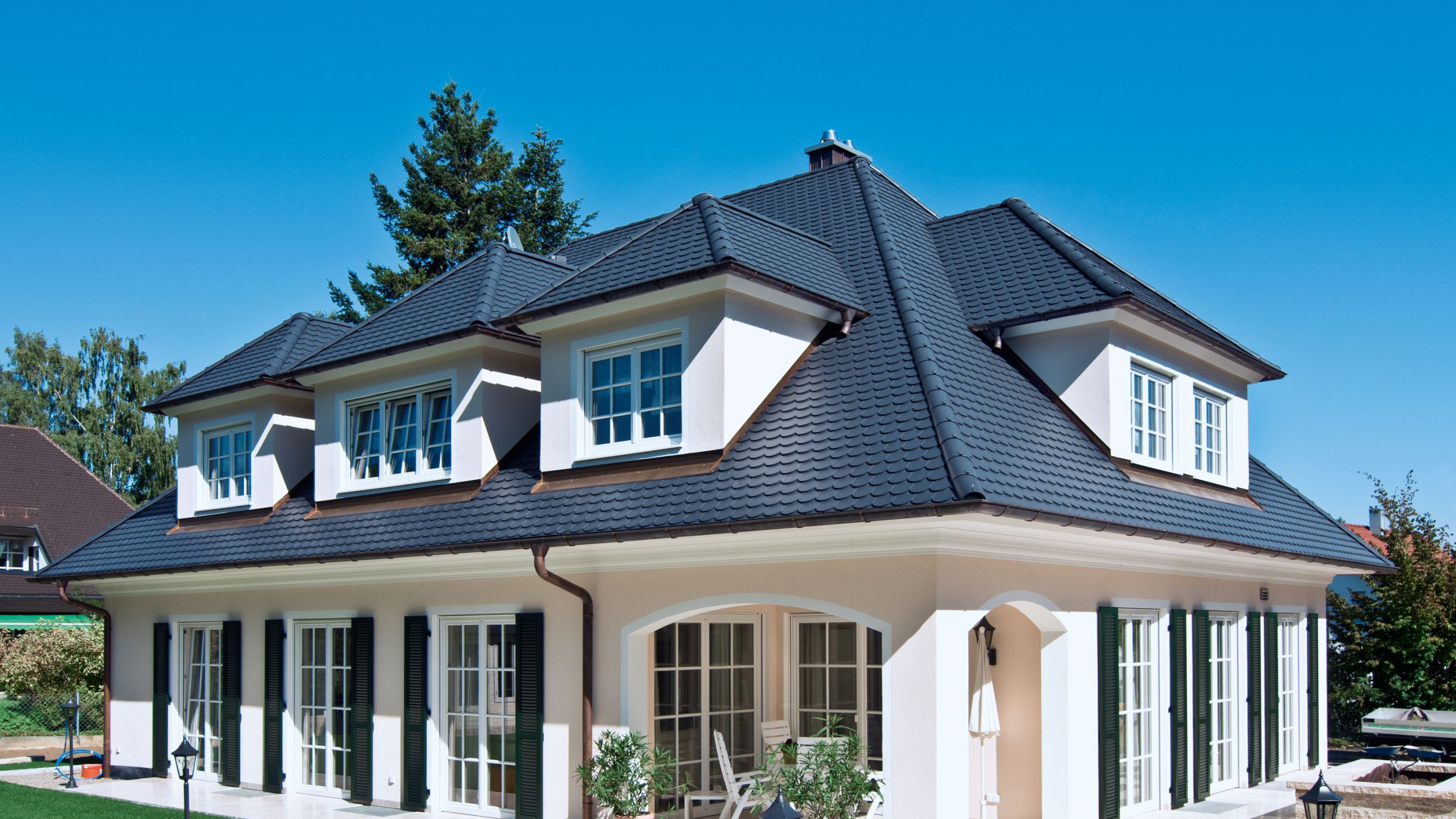

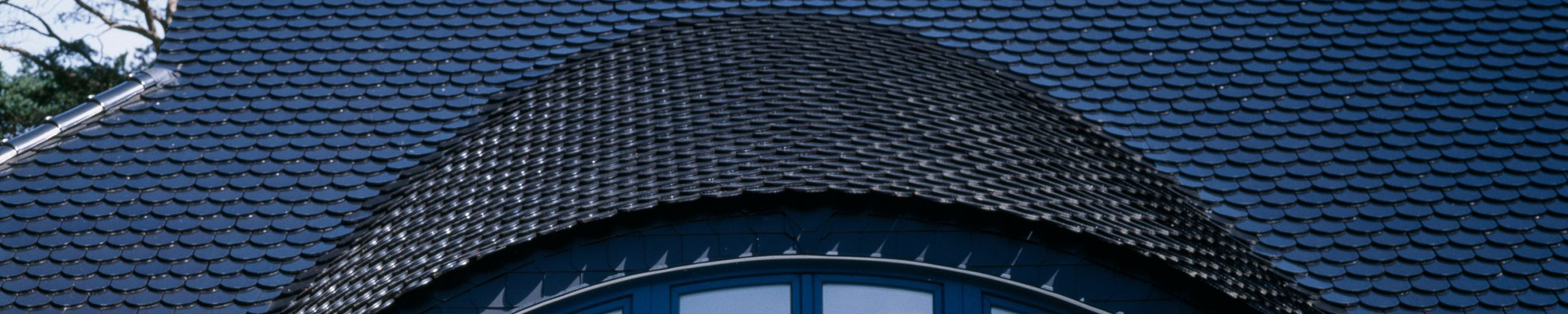

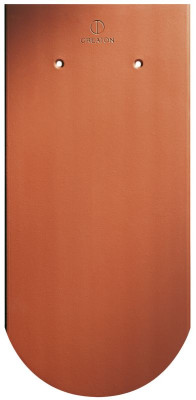

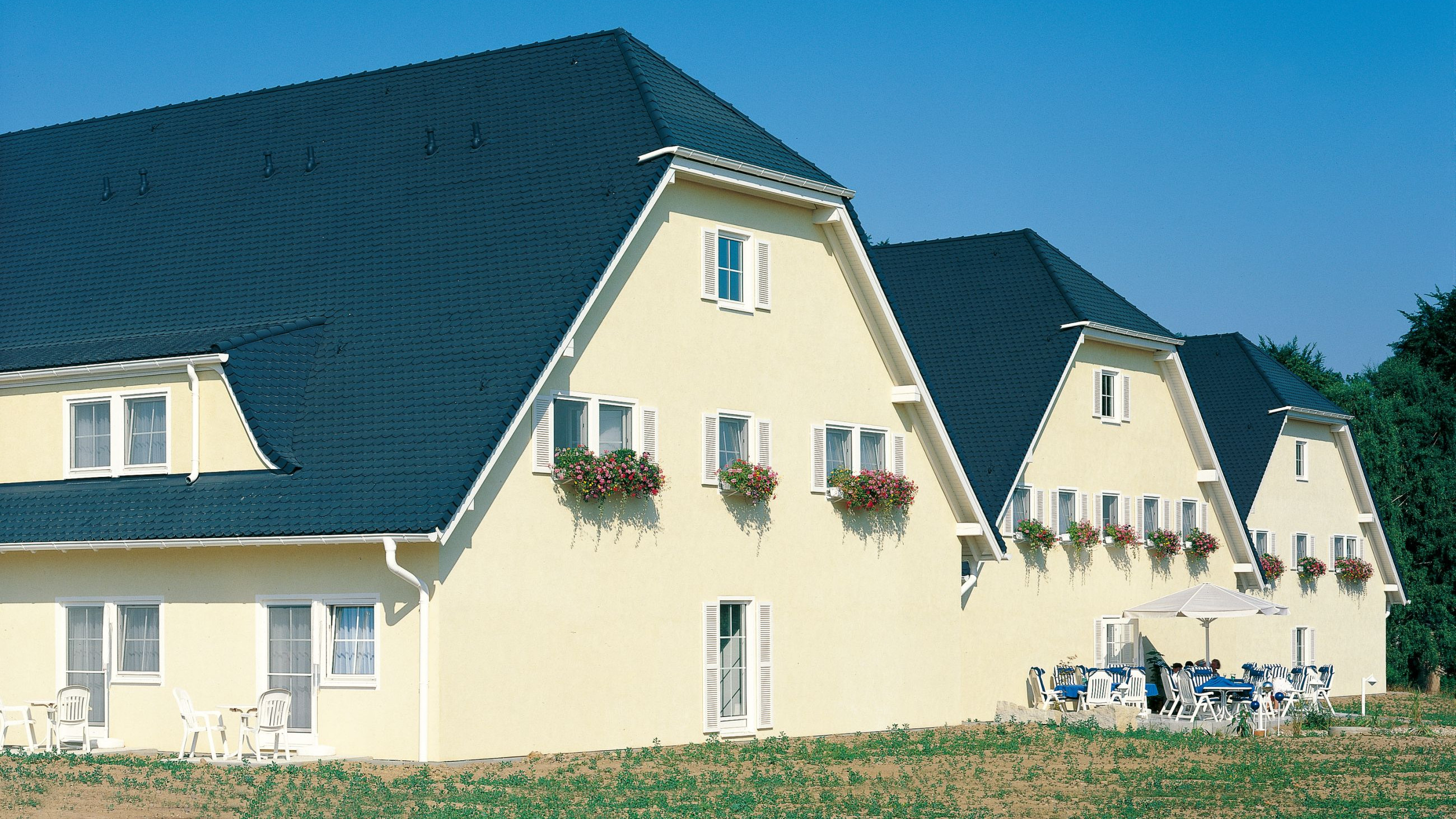

KLASSIK round cut NUANCE anthracite engobed

KLASSIK Taglio tondo

Le notevoli possibilità applicative consentono soluzioni personalizzate nella copertura del tetto
Ideale per ristrutturazioni e nuove costruzioni
Forma elegante, discreta e intramontabile per superfici dei tetti, in grado di conferire un'impronta classica
Alleggerisce visivamente il paesaggio urbano
Vasta gamma di colori e finiture superficiali

Nota per l'Italia:

Lunghezza di sovrapposizione al m (ca.): 147,5 mm
Lunghezza di sovrapposizione max. (ca.): 160 mm
Lunghezza di sovrapposizione min. (ca.): 135 mm

Dati tecnici

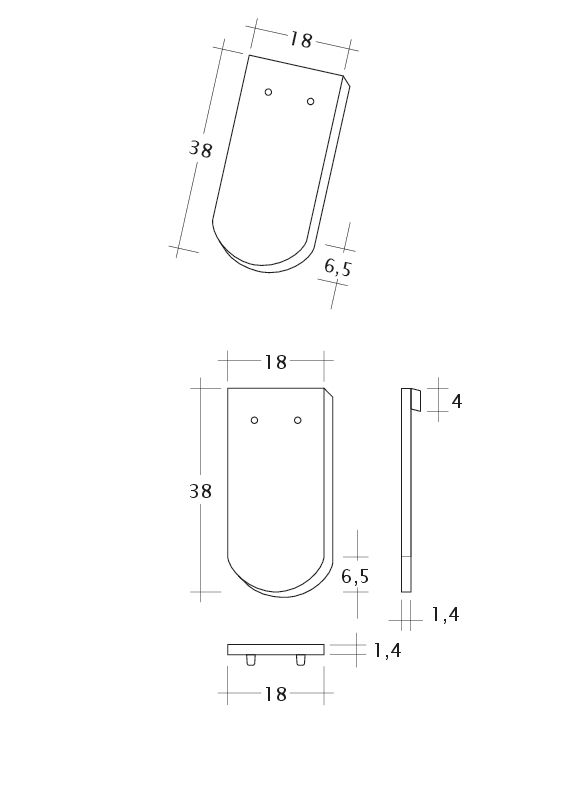

Grandezza (ca.)	180 x 380 x 14 mm
Larghezza di sovrapposizione max. (ca.)	180 mm
Lunghezza di sovrapposizione min. (ca.)	145 mm
Lunghezza di sovrapposizione al m (ca.)	155 mm
Lunghezza di sovrapposizione max. (ca.)	165 mm
Fabbisogno di tegole min. (ca.)	33.6 pezzi/m²
Fabbisogno di tegole al m. (ca.)	36 pezzi/m²
Peso per pezzo (ca.)	1.8 kg/pezzo
Peso al m² (ca.)	64.8 kg/m²
Peso per pallet (ca.)	927 kg
Pezzi per minipack	8 pezzi
Pezzi per pallet	480 pezzi

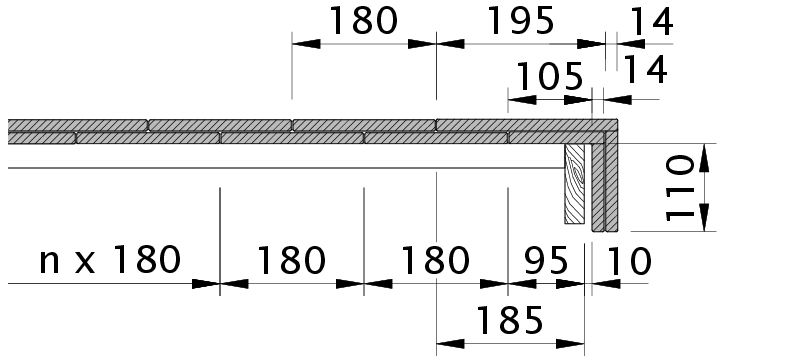

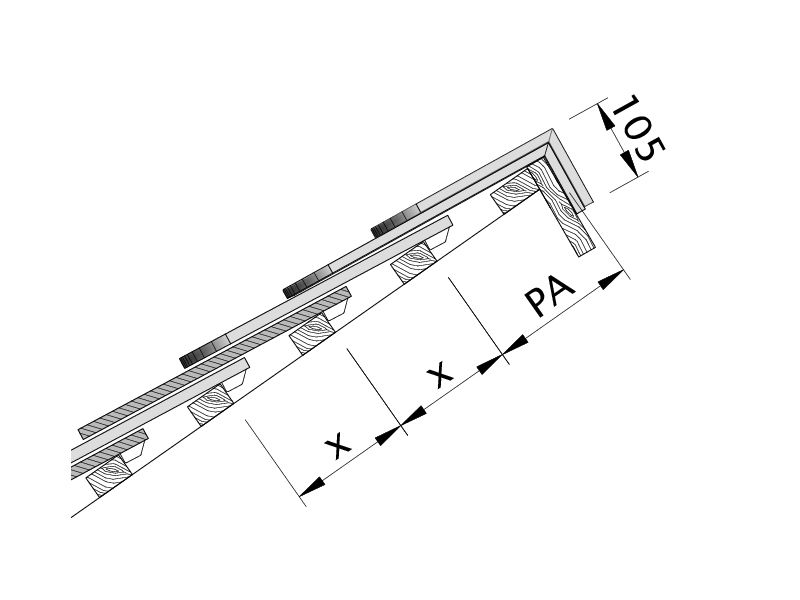

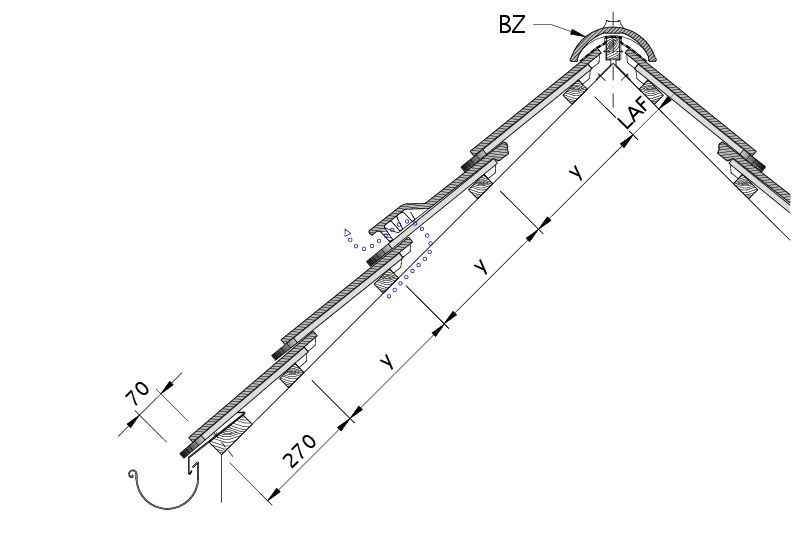

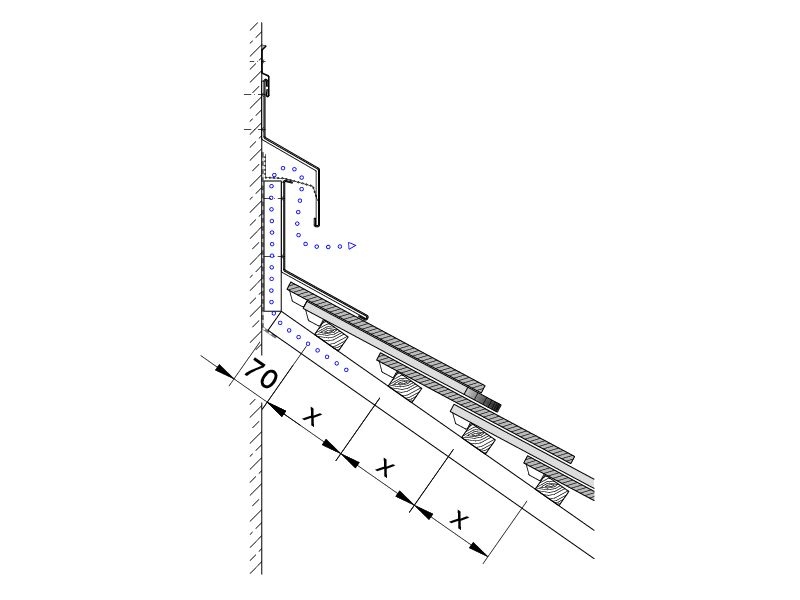

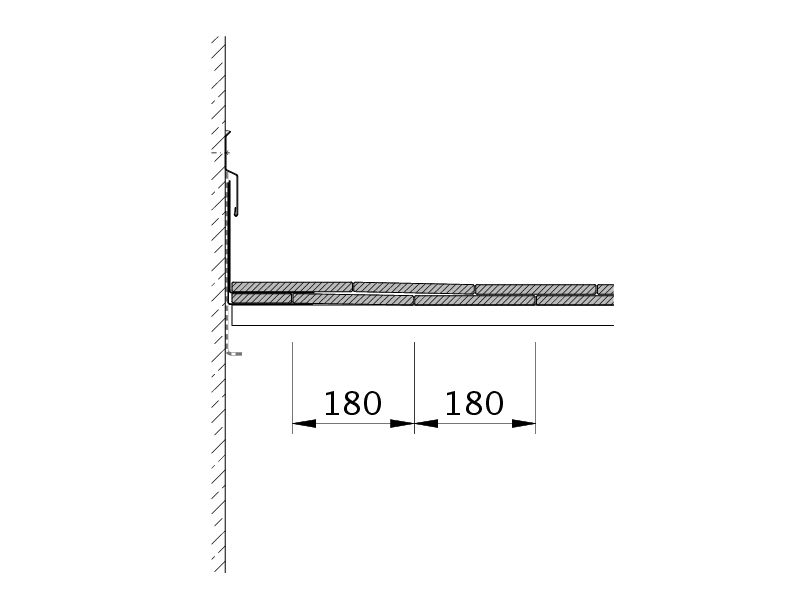

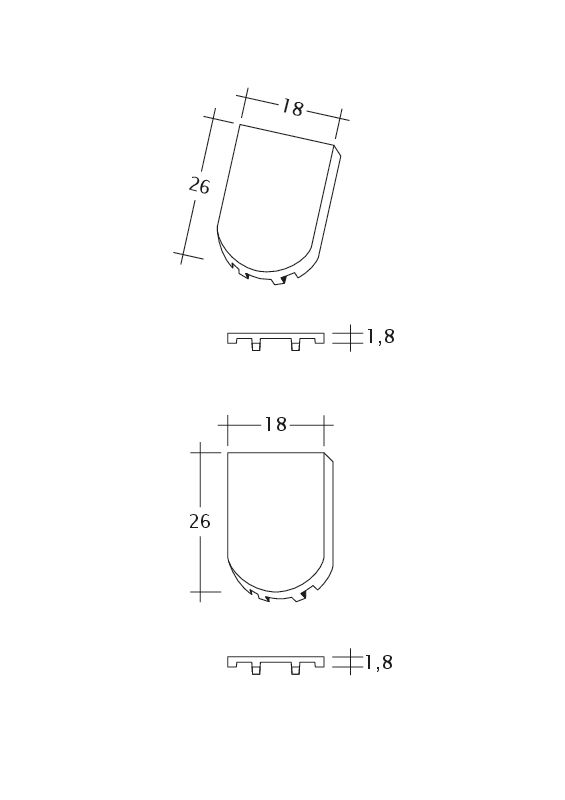

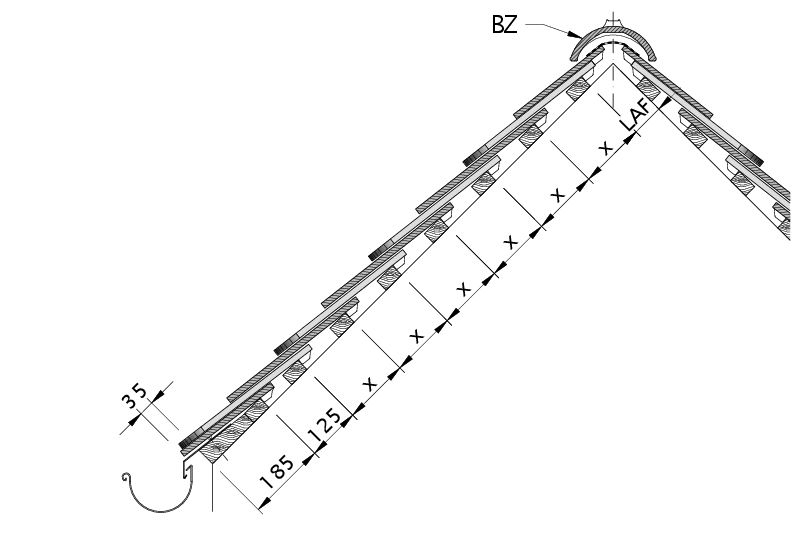

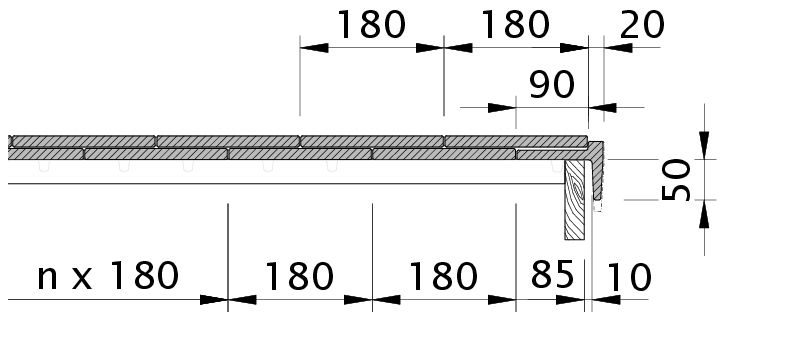

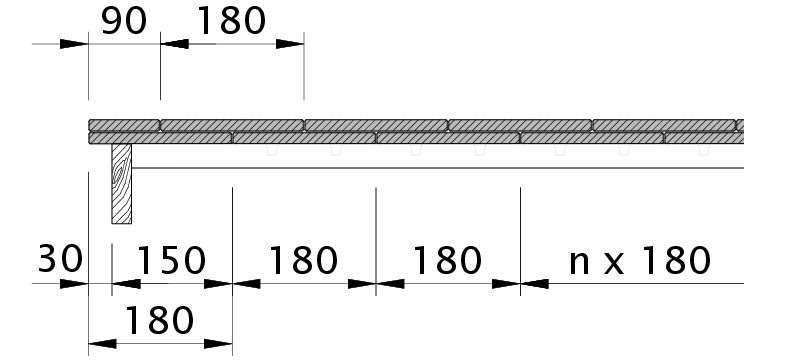

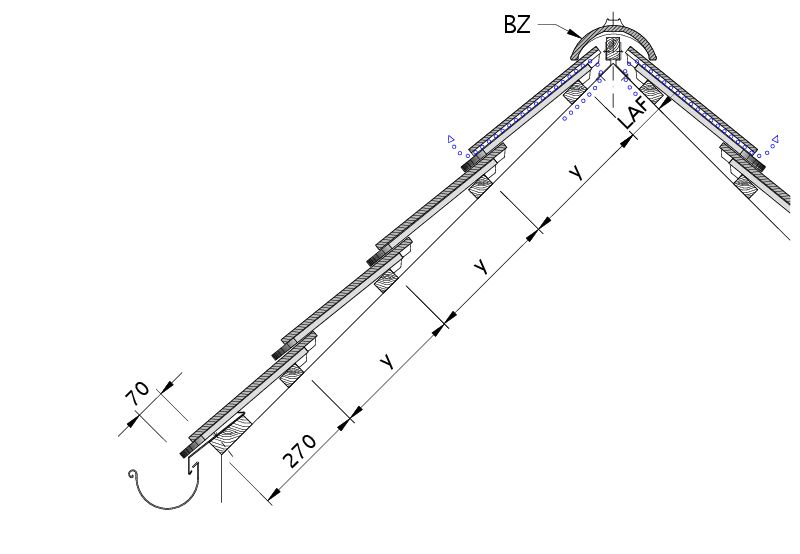

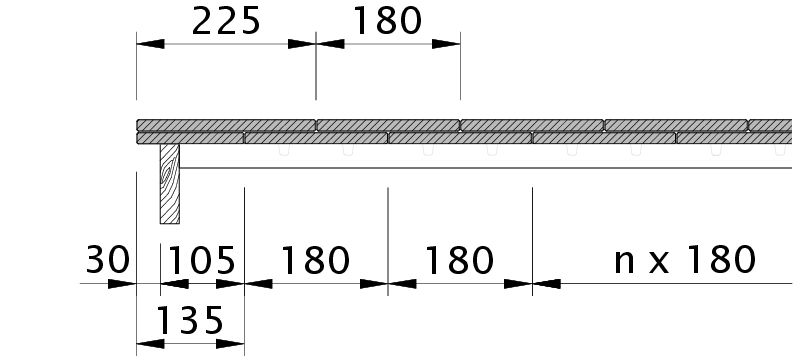

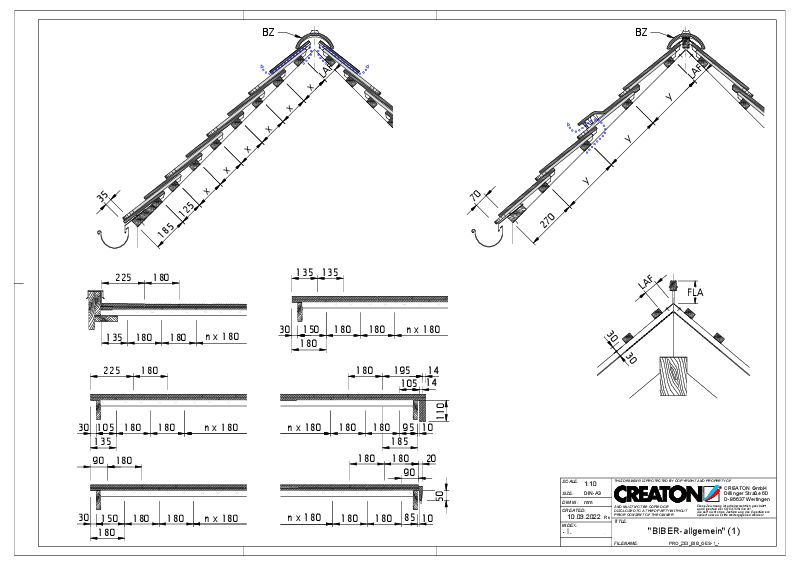

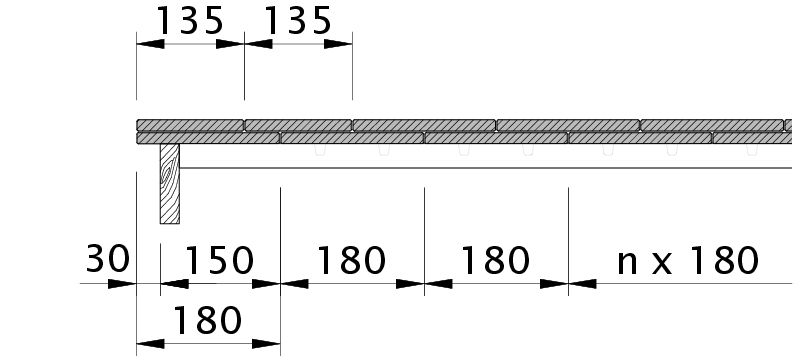

Disegni tecnici

Applicazioni

Valido per l'Austria
25 °	Inclinazione tetto regolare (A)
≥25 °	Realizzazione di un sottotetto resistente alla pioggia secondo Önorm, prodotti CREATON possibili: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥25 °	Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo Önorm, prodotti CREATON possibili: QUATTRO longlife extra
≥18 °	Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo le specifiche del fabbricante CREATON, si prega di rispettare le direttive di installazione separate, prodotti CREATON possibili: QUATTRO longlife extra

Informazioni tecniche

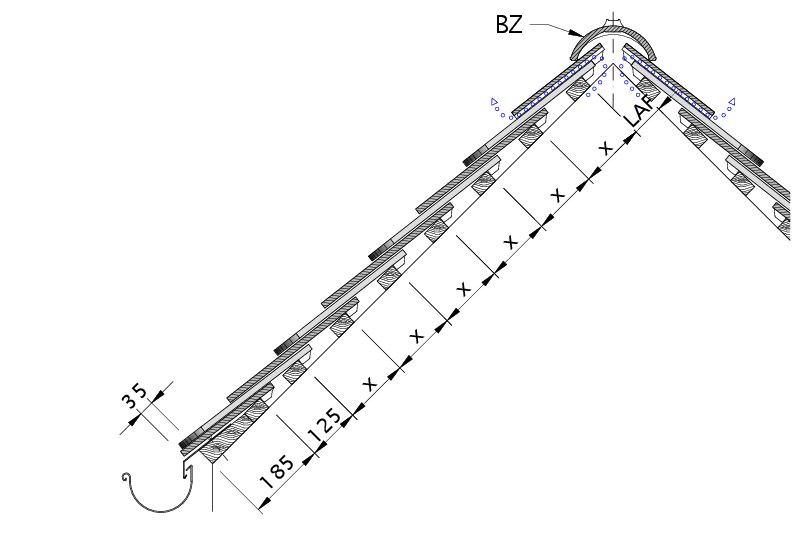

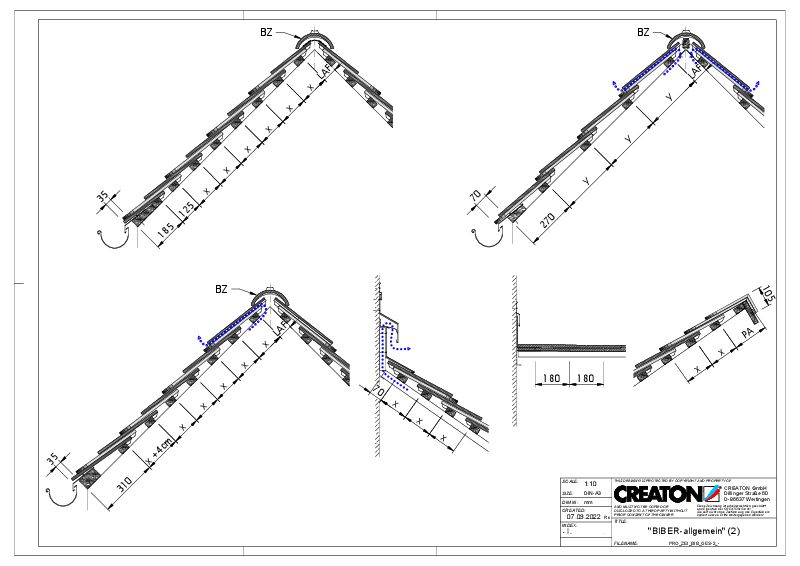

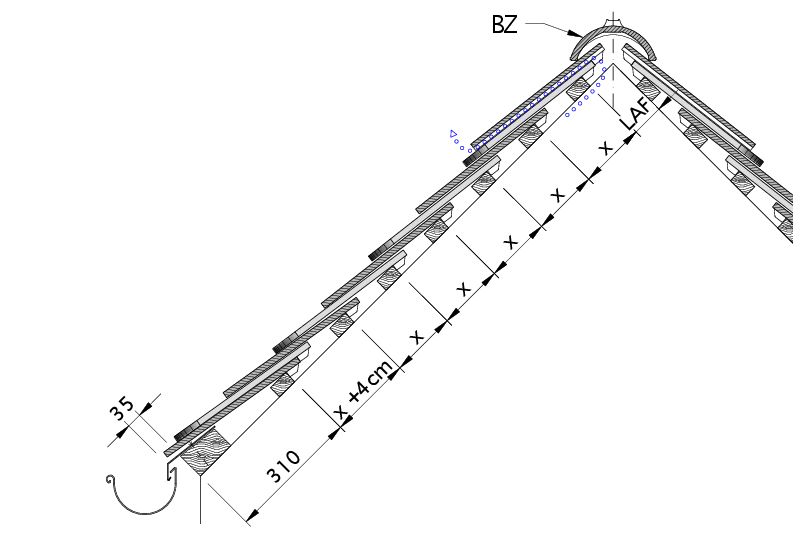

Il disegno tecnico rappresentato è solo un esempio di progettazione.

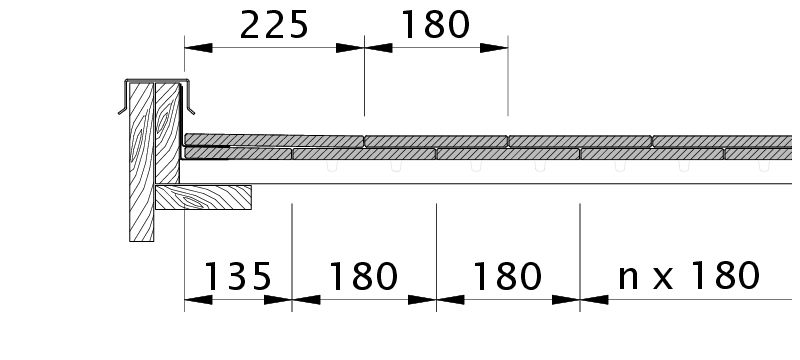

In base alle direttive del ZVDH (associazione centrale degli artigiani che si occupano della copertura del tetto) per le tegole laterali, la distanza tra l'incastro della gronda di frontespizio e il filo esterno parete e/o filo esterno rivestimento deve essere di almeno 1 cm.
Per l'esecuzione di lavori al tetto valgono i regolamenti e le norme nazionali vigenti. Essi variano da Paese a Paese (ad es. regolamento ZVDH, ÖNORMEN) e devono essere rispettati durante l'esecuzione. Inoltre CREATON prepara dati specifici per l'esecuzione del sottotetto che devono essere rispettati in quanto dati del costruttore. Sono disponibili nel nostro planner del tetto o in www.creaton.de / www.creaton.at..
L'ampiezza del listello/la lunghezza di sovrapposizione dipende dal tipo di copertura e dall'inclinazione del tetto.
Per le inclinazioni del tetto standard di CREATON, fare riferimento alla lettera tipo.

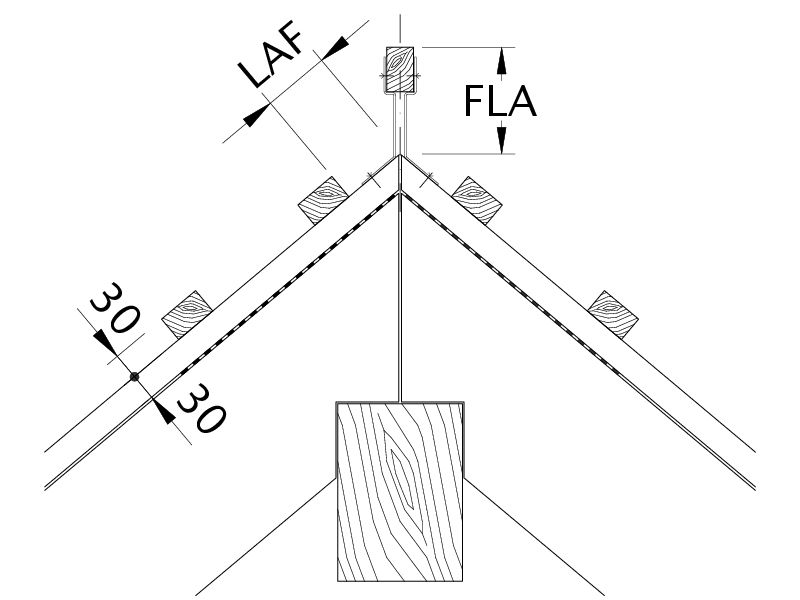

LAF/FLA valori

Valori LAF-/FLA in mm con INCASTRO per listelli 30x50
Fabbisogno tegola di colmo (ca.)	DN	20°	25°	30°	35°	40°	45°	50°	55°	60°
BG 3.0 Pezzo/lfm	LAF	90	85	80	80	80	75	75	80	85
BMK 3.0 Pezzo/lfm	LAF			60	60	55	55	50	50	45
BMZ 2.7 Pezzo/lfm	LAF	90	85	80	75	75	75	75	80	80
BM 3.0 Pezzo/lfm	LAF	90	85	80	80	80	75	75	85	85
BZ 3.0 Pezzo/lfm	LAF	90	85	80	75	75	75	75	80
Valori LAF-/FLA in mm con INCASTRO per listelli 40x60
Fabbisogno tegola di colmo (ca.)	DN	20°	25°	30°	35°	40°	45°	50°	55°	60°
BG 3.0 Pezzo/lfm	LAF	85	80	75	75	75	65	60	65	70
BMK 3.0 Pezzo/lfm	LAF			55	55	50	45	35
BMZ 2.7 Pezzo/lfm	LAF	85	80	75	70	70	65	60	65	65
BM 3.0 Pezzo/lfm	LAF	85	80	75	75	75	65	60	70	70
BZ 3.0 Pezzo/lfm	LAF	85	80	75	70	70	65	60	65
Valori LAF-/FLA in mm con INCASTRO per listelli 50x50
Fabbisogno tegola di colmo (ca.)	DN	20°	25°	30°	35°	40°	45°	50°	55°	60°
BG 3.0 Pezzo/lfm	LAF	80	75	70	65	65	55	50	55	55
BMK 3.0 Pezzo/lfm	LAF			50	45	40	35	25
BMZ 2.7 Pezzo/lfm	LAF	80	75	70	60	60	55	50	55	50
BM 3.0 Pezzo/lfm	LAF	80	75	70	65	65	55	50	60	55
BZ 3.0 Pezzo/lfm	LAF	80	75	70	60	60	55	50	55

Riferimenti

Assortimento accessori

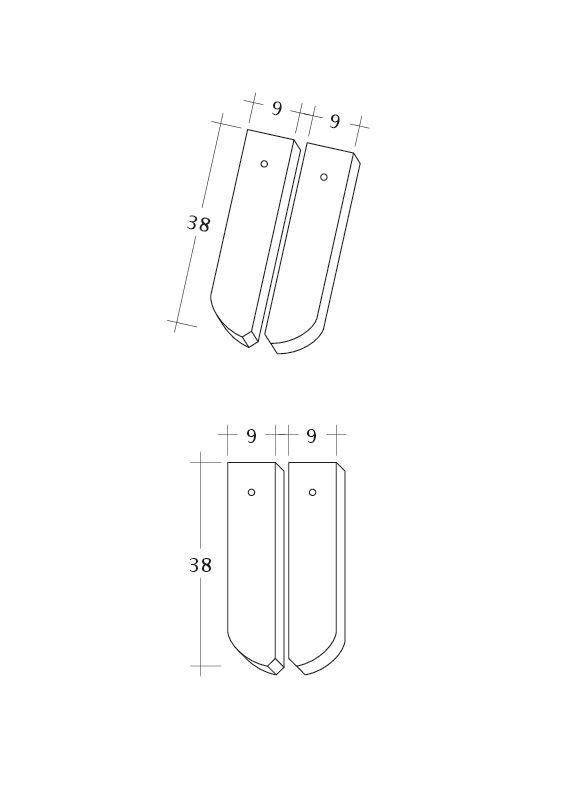

KLASSIK Taglio tondo mezza tegola

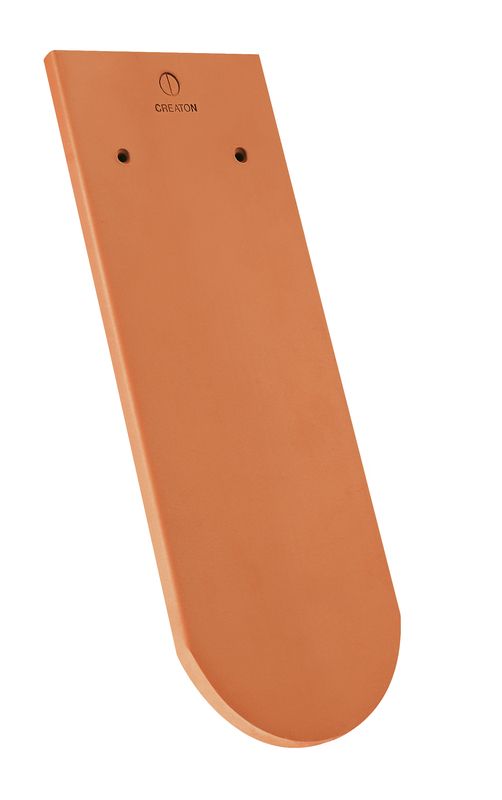

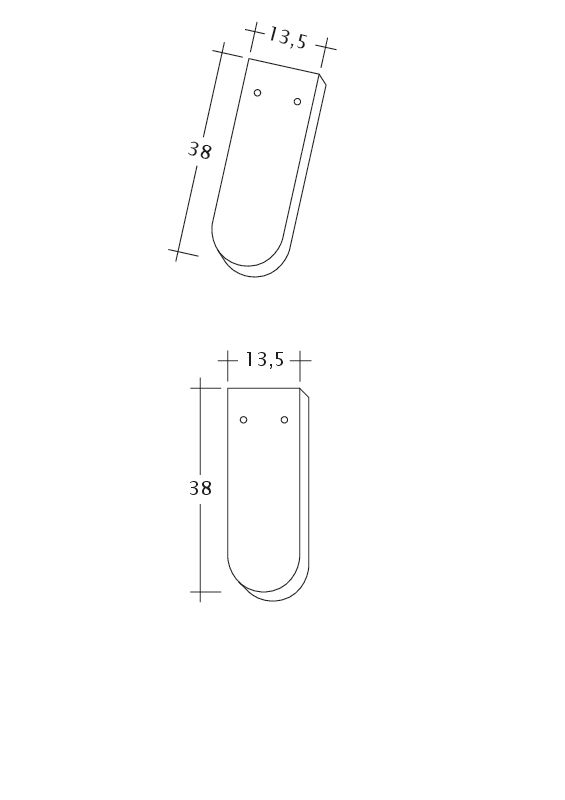

KLASSIK Taglio tondo 3/4 tegola a coda di castoro

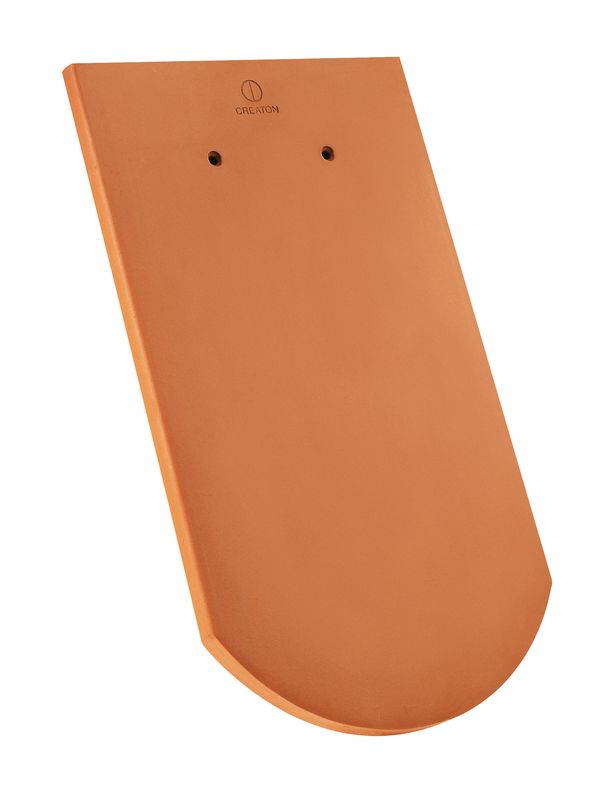

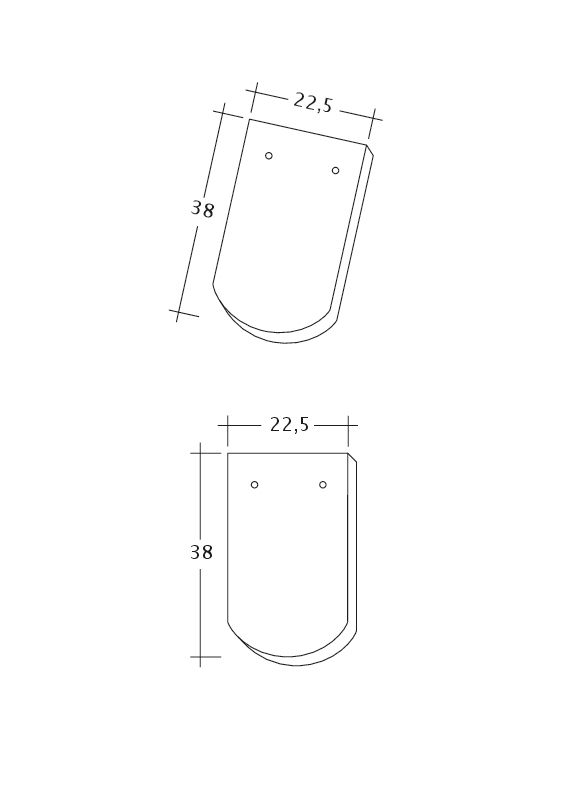

KLASSIK Taglio tondo 1 1/4 tegola a coda di castoro

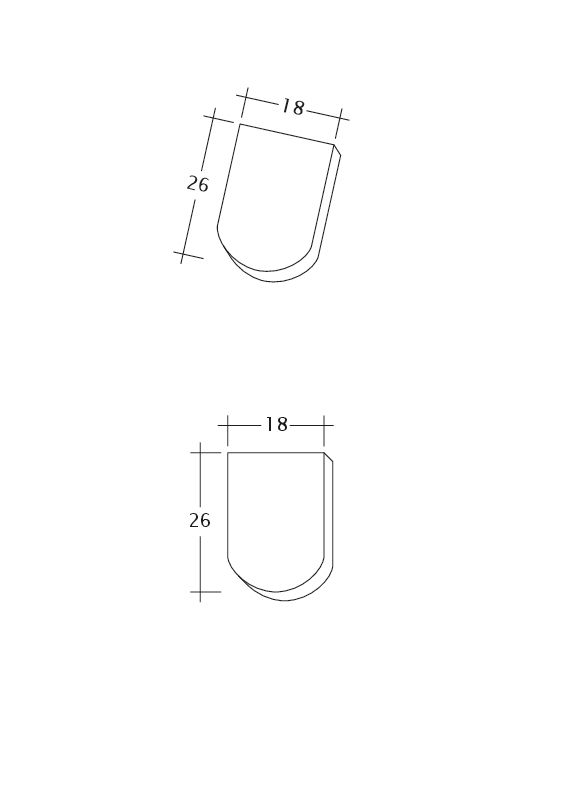

KLASSIK Taglio tondo Tegola raccordo colmo

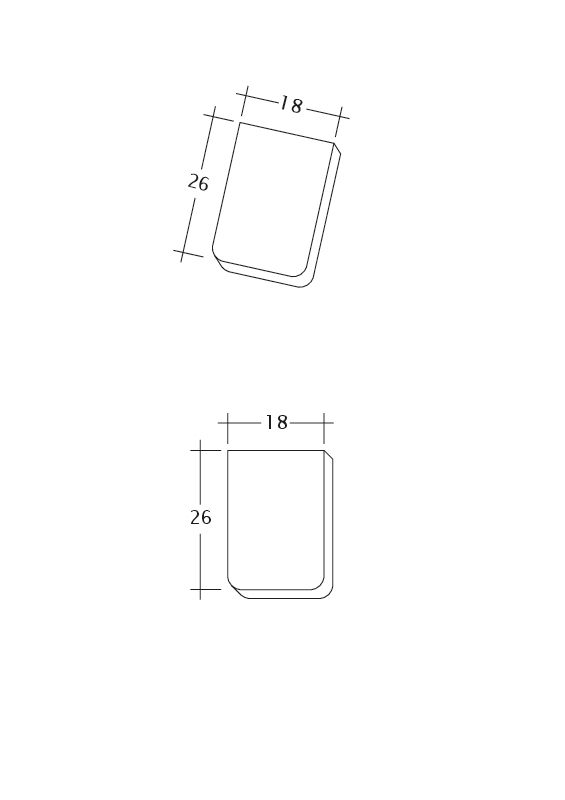

KLASSIK Taglio tondo Tegola di gronda

KLASSIK Taglio tondo Tegola raccordo colmo-aeratore

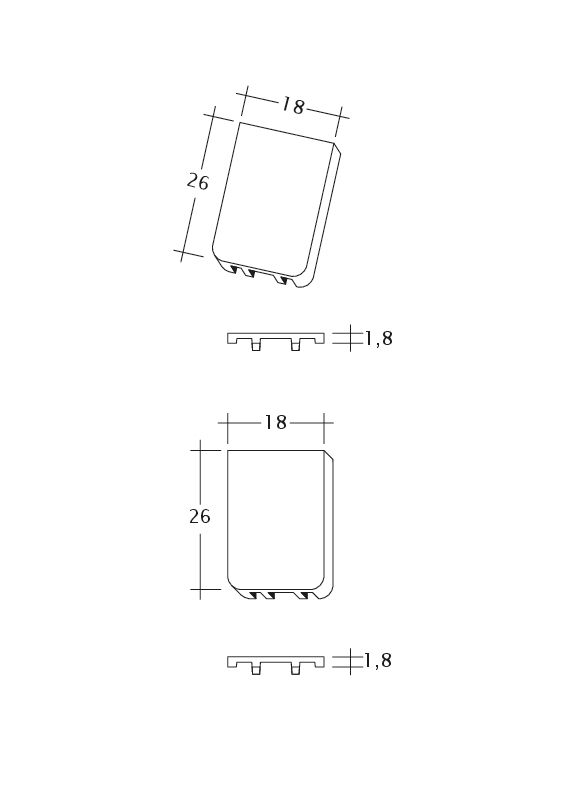

KLASSIK Taglio tondo Tegola di gronda-aeratore

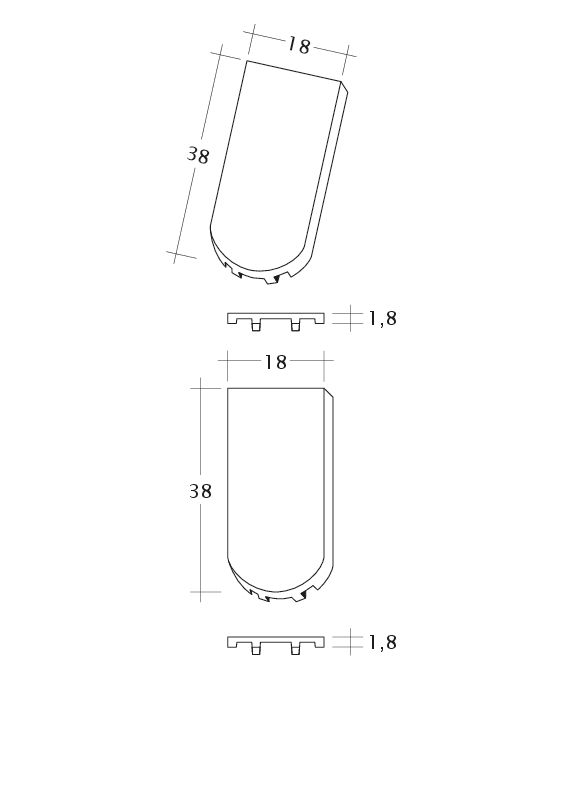

KLASSIK Taglio tondo Tegola piana-aeratore

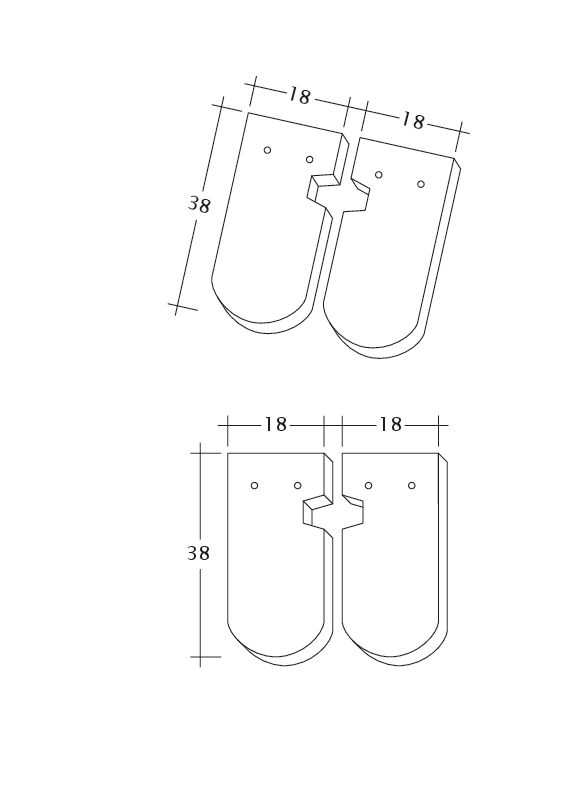

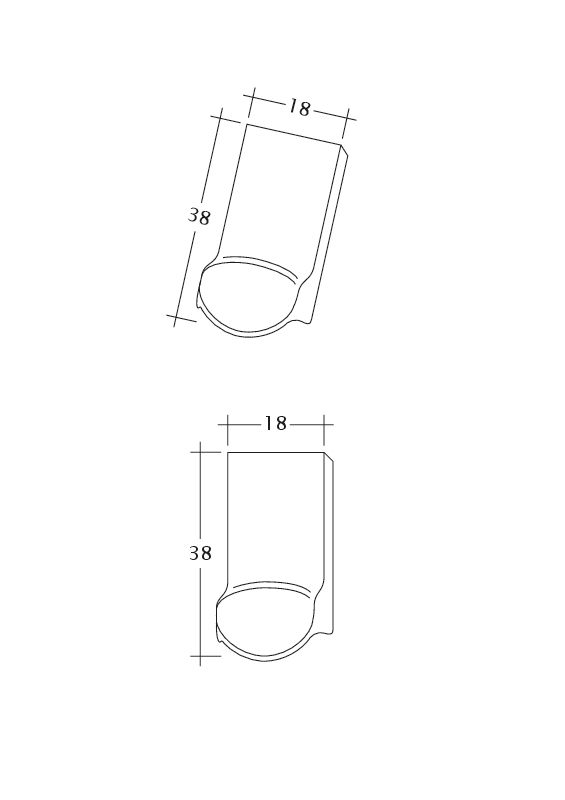

KLASSIK Taglio tondo Tegola aeratore

Gronda di frontespizio scorrevole con breve linguetta laterale ca. 5 cm a destra

Gronda di frontespizio scorrevole con breve linguetta laterale ca. 5 cm a sinistra

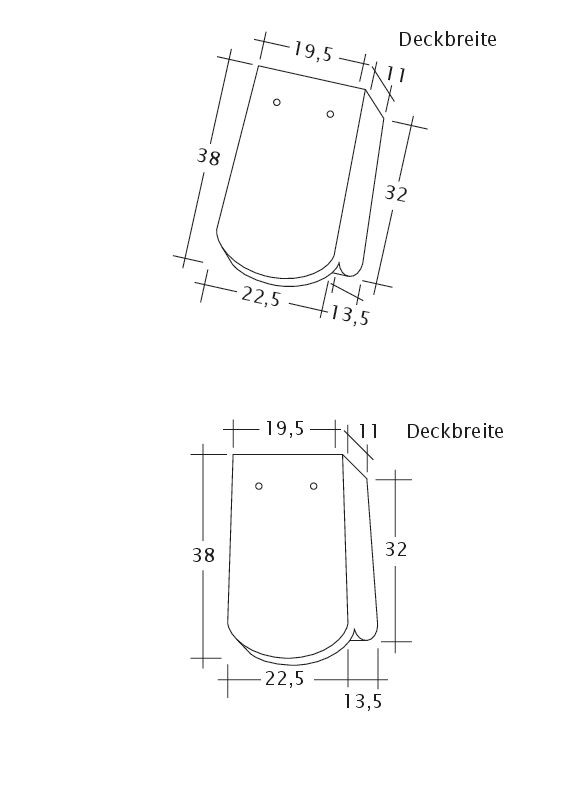

KLASSIK Taglio tondo Tegola laterale 1 1/4 a destra con linguetta laterale lunga ca. 11 cm

KLASSIK Taglio tondo Tegola laterale 1 1/4 a sinistra con linguetta laterale lunga ca. 11 cm

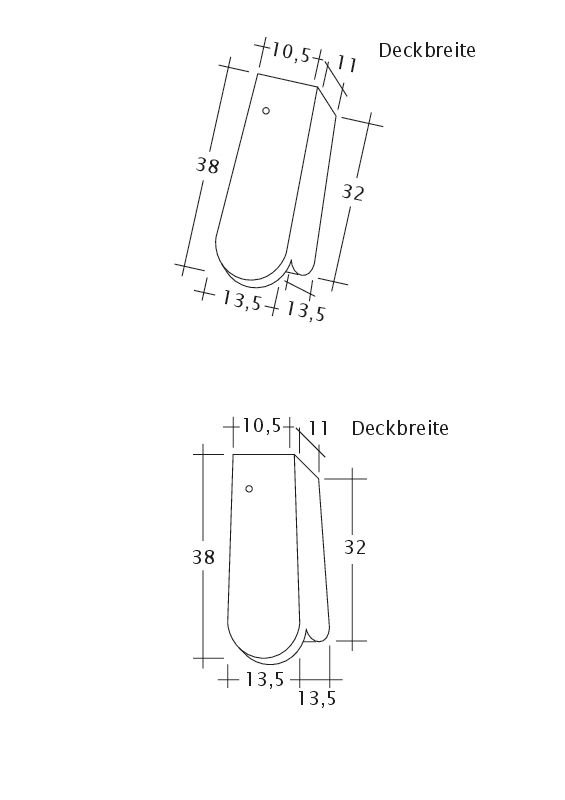

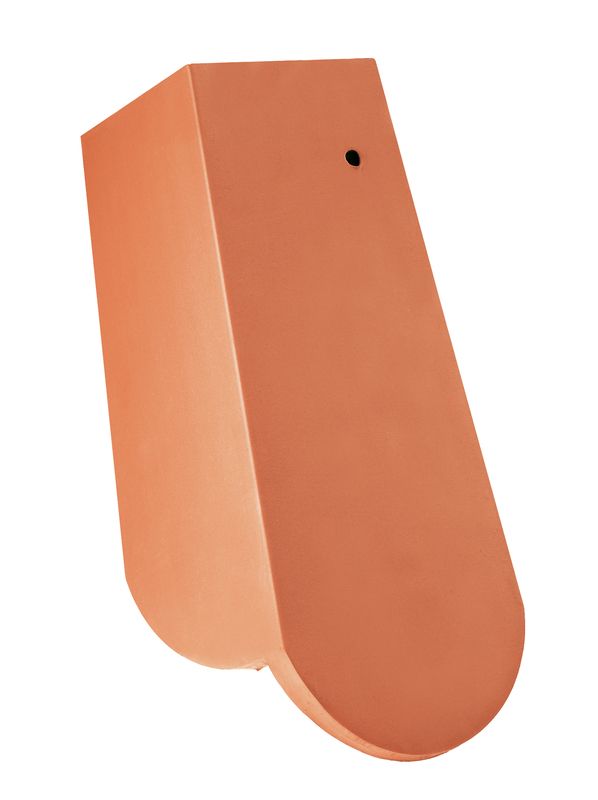

KLASSIK Taglio tondo Tegola laterale 3/4 a destra con linguetta laterale lunga ca. 11 cm

KLASSIK Taglio tondo Tegola laterale 3/4 a sinistra con linguetta laterale lunga ca. 11 cm

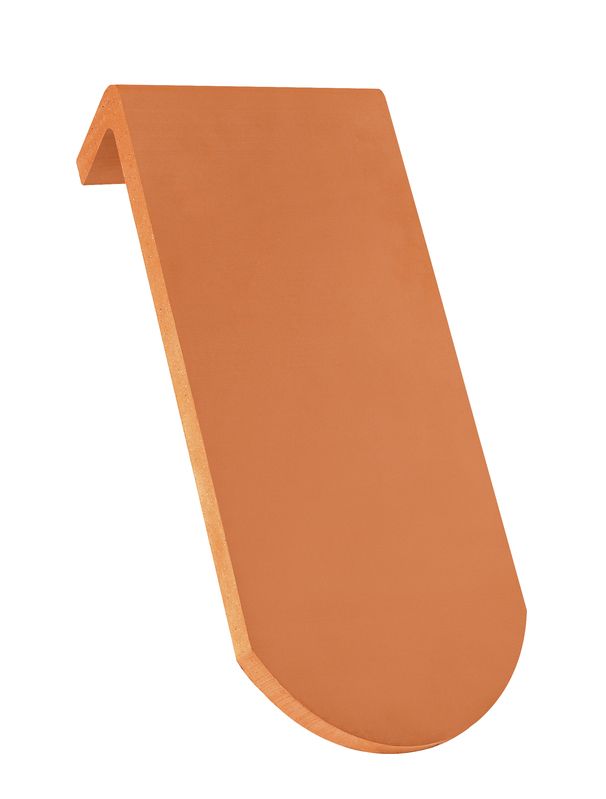

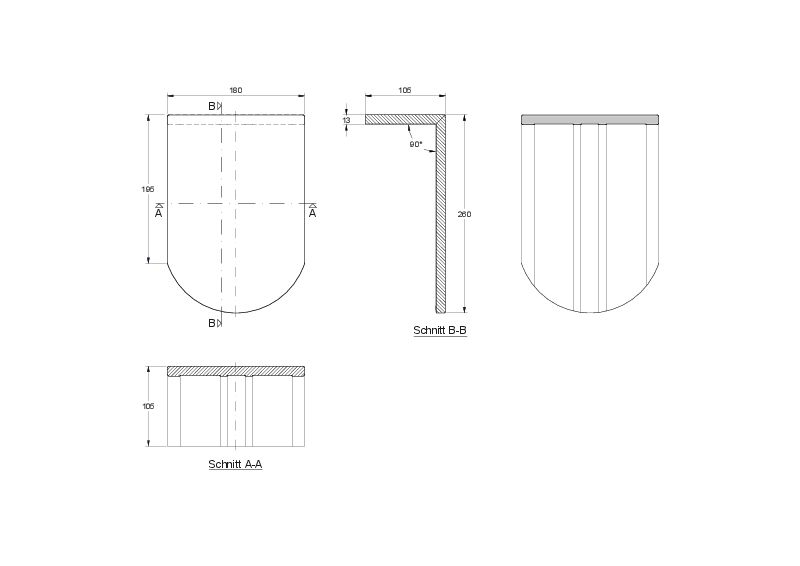

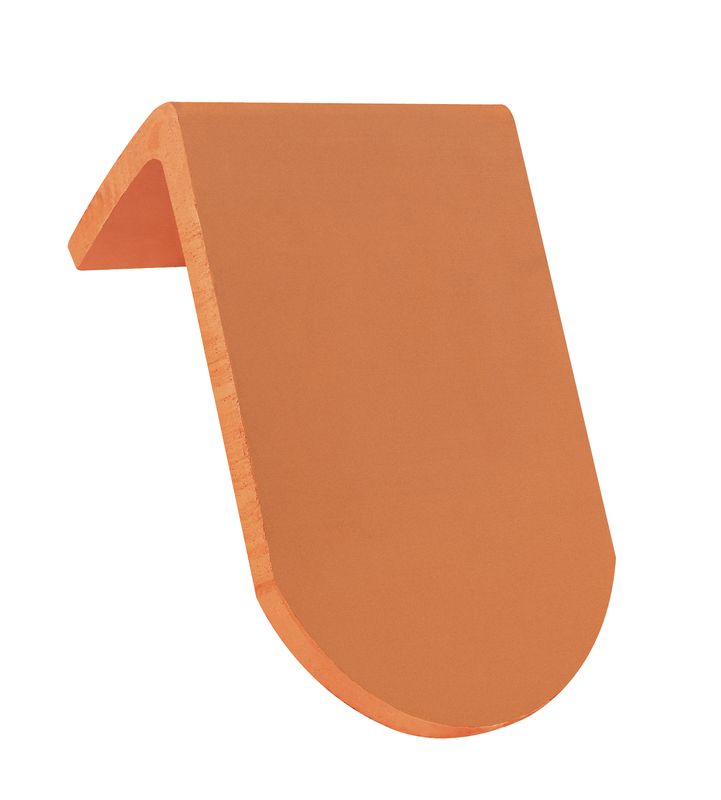

KLASSIK Taglio tondo tegola di testata corta

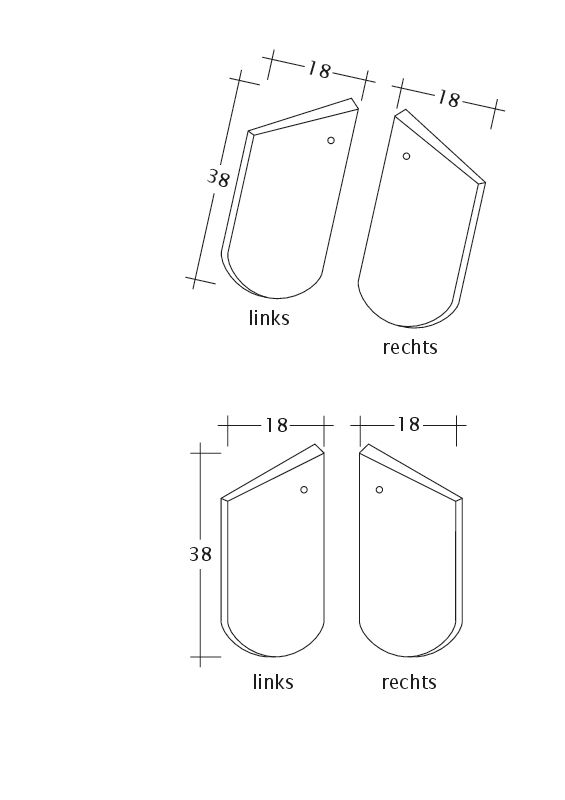

KLASSIK Taglio tondo sottotegola destra

KLASSIK Taglio tondo sottotegola sinistra

KLASSIK Taglio tondo curvatura convessa (fabbricazione speciale in base alle indicazioni)

KLASSIK Taglio tondo curvatura concava (fabbricazione speciale in base alle indicazioni)

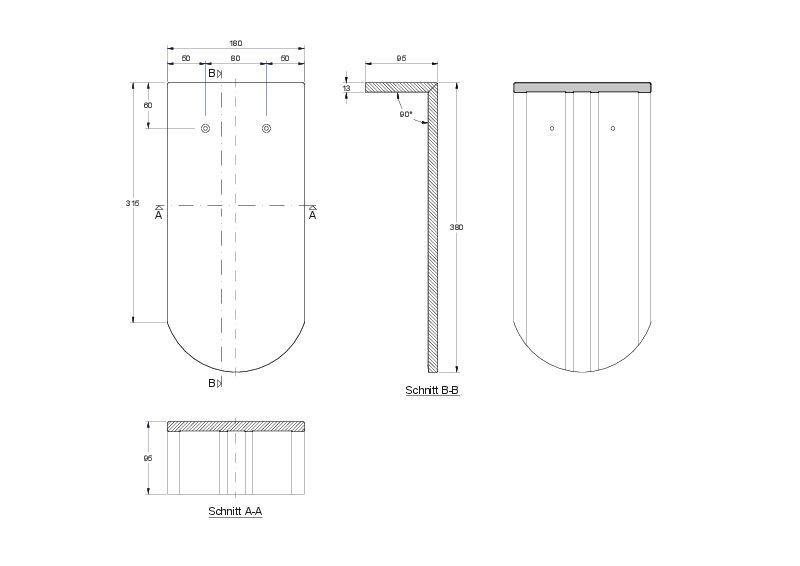

KLASSIK Taglio tondo tegola di testata lunga

Assortimento per dettagli tetto e fissaggio antivento

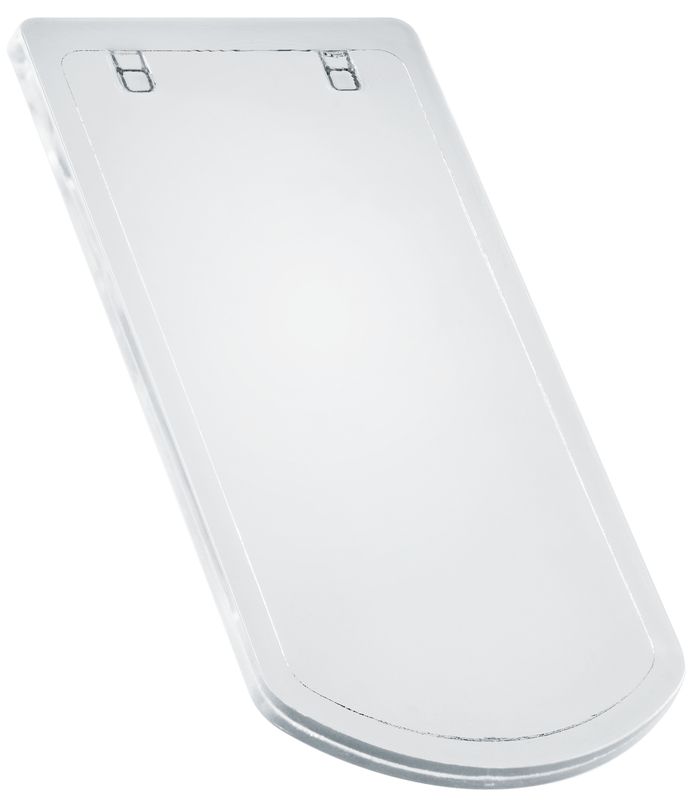

KLASSIK Taglio tondo Tegola piana in vetro

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/60 (BIBER)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 30/50 (BIBER)

Graffa antitempesta tegola a coda di castoro 12-14 mm copertura a corona

Graffa antitempesta tegola a coda di castoro 14-16 mm copertura a corona

Vite in acciaio inox con tenuta lunghezza da 50

Grappa di displuvio e di conversa 10-13 mm

Grappa di displuvio e di conversa 13-17 mm

Grappa di displuvio e di conversa 17-21 mm

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Pettine di ventilazione per grondaie altezza pettine 55 mm

Pettine di ventilazione per grondaie

Lucernario 45 x 55 cm in metallo con vetro di sicurezza temprato

Lucernario a isolamento termico 55 x 78 cm

Pilone del satellitare e dell'antenna zincato o rivestito colorato

Colore a verniciatura acrilica 250 ml

Assortimento tegole di colmo e di displuvio

ROG Tegola di colmo BZ

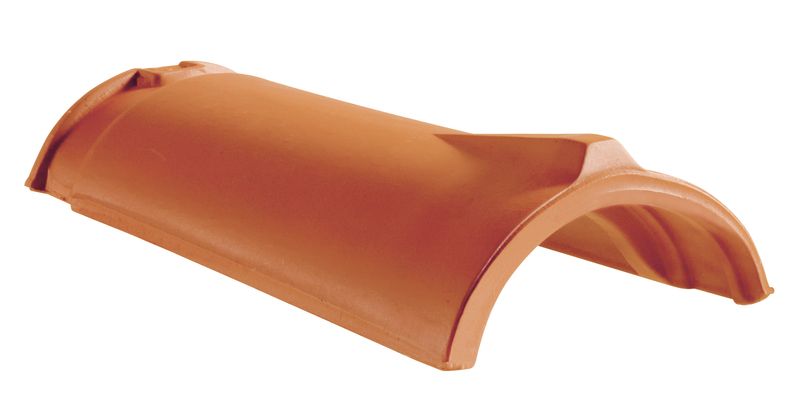

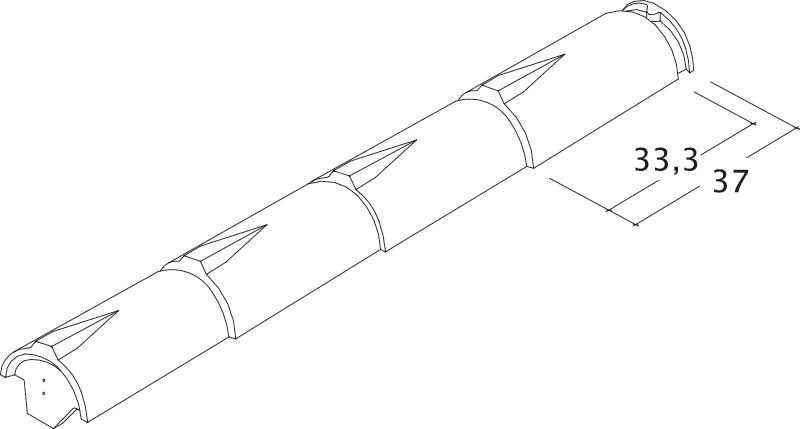

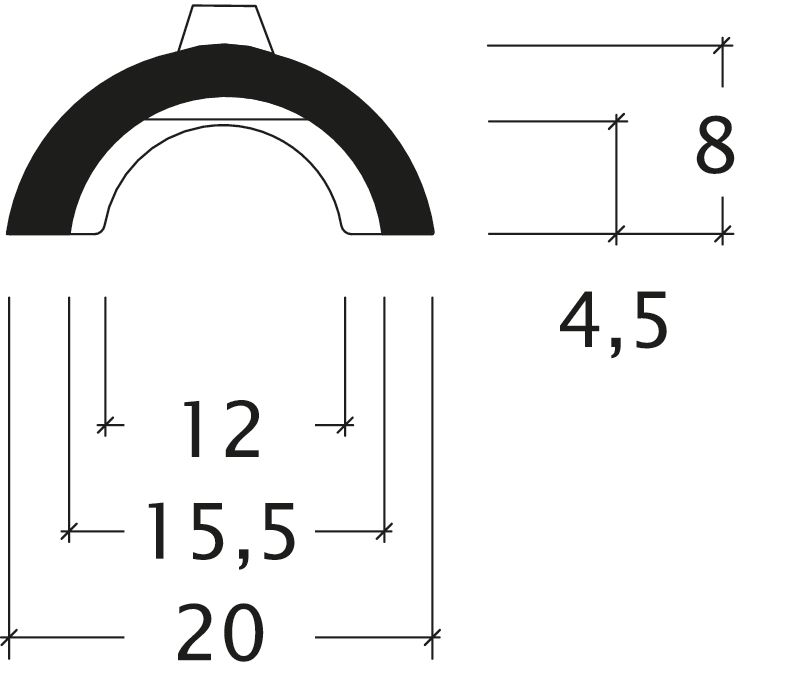

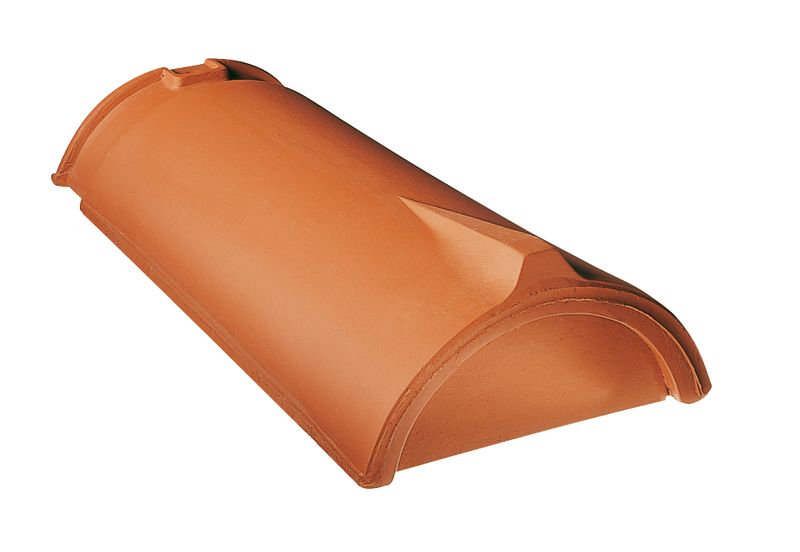

ROG Tegola di colmo BM

Tegola di colmo BG ROG (a coda di castoro argilla)

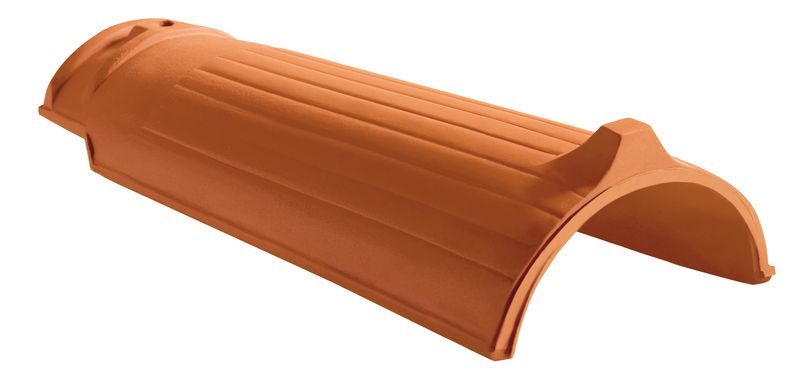

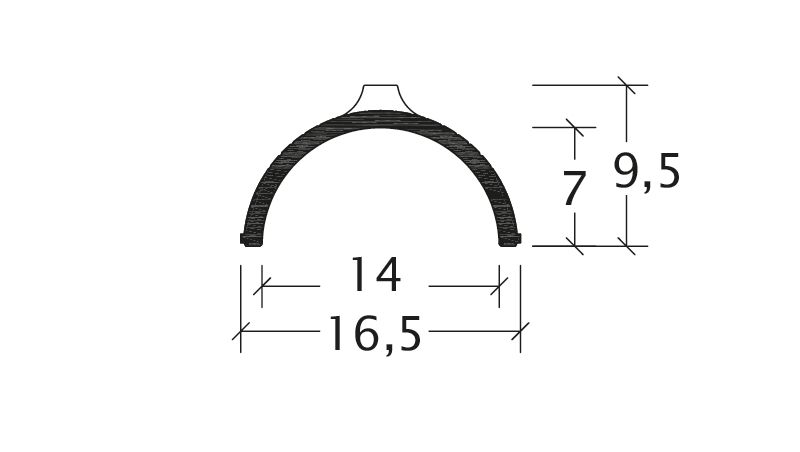

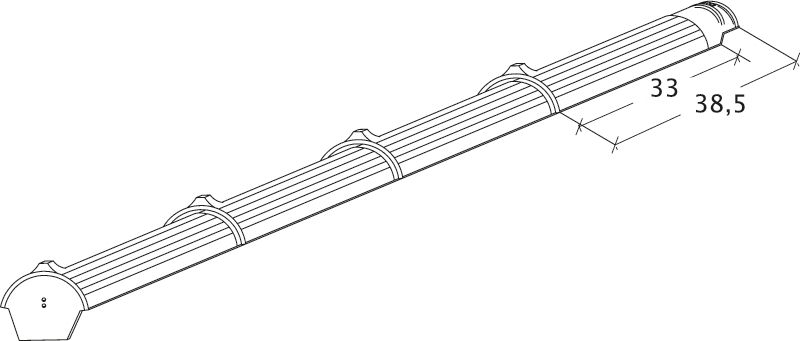

ROG Tegola di colmo BMK

ROG Colmo iniziale in ceramica BZ

ROG Colmo iniziale in ceramica BM

Colmo iniziale in ceramica BG ROG (a coda di castoro argilla)

ROG Colmo iniziale in ceramica estremità tonda BZ

ROG Colmo (a tre vie) quadriassiale BZ

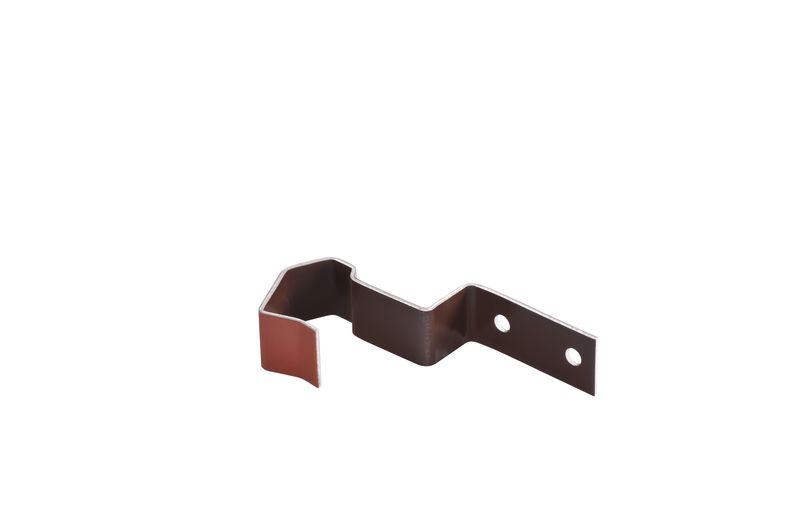

Graffa di colmo alluminio BM

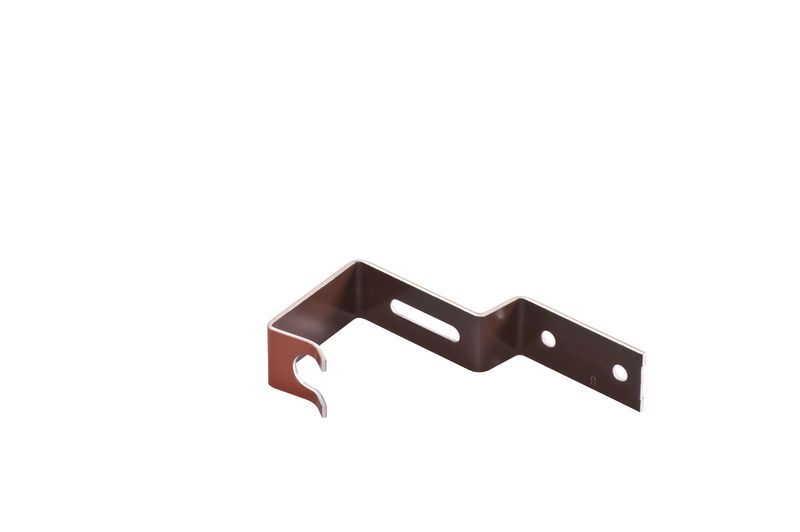

Grappa di colmo alluminio BG ROG

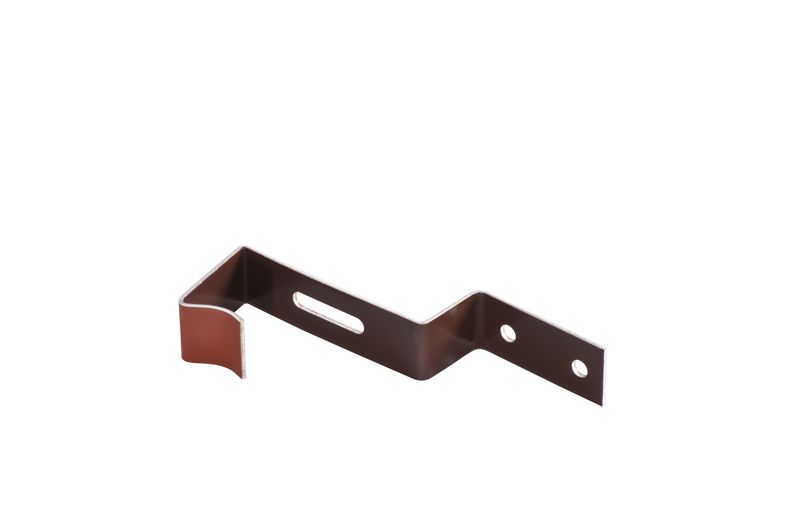

Graffa di colmo alluminio BMZ

Grappa di colmo alluminio BZ ROG

Grappa di colmo alluminio BMK ROG

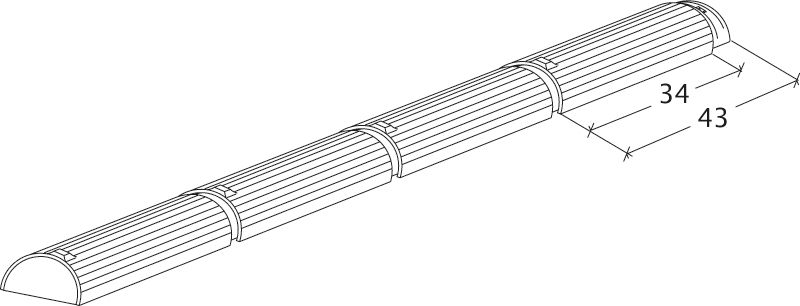

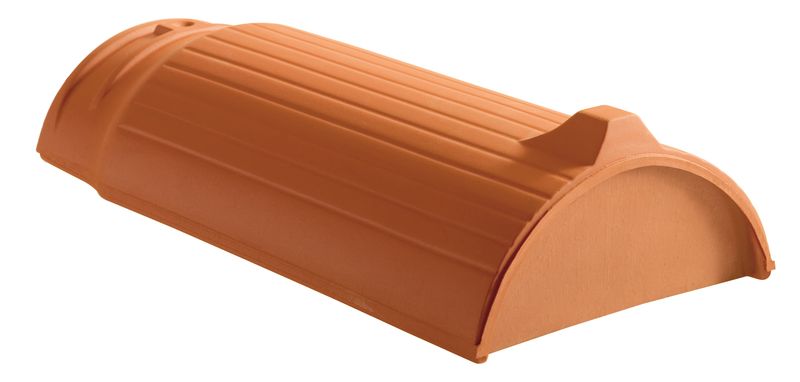

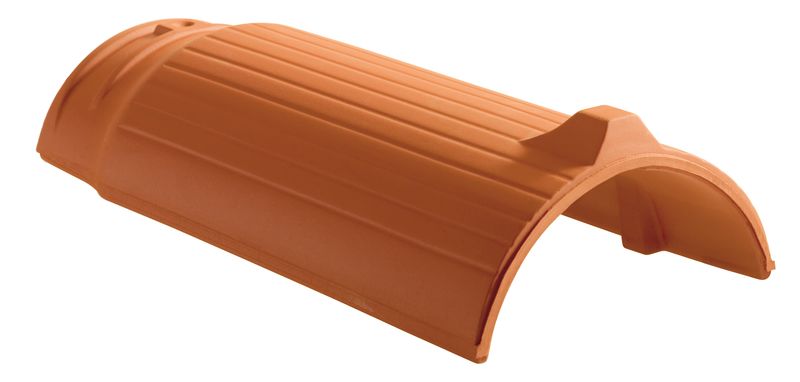

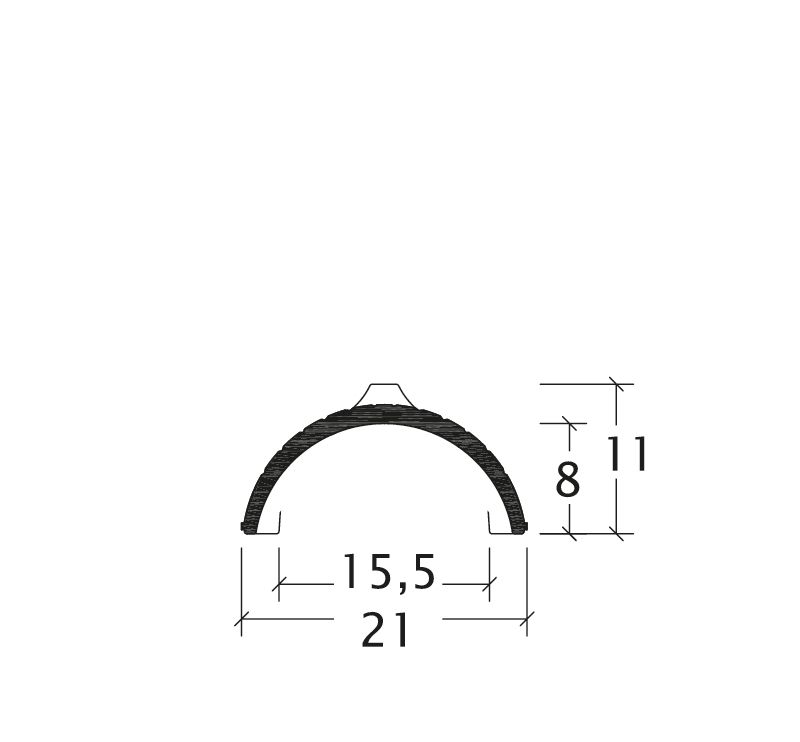

ROG Tegola di colmo BMZ

Rotolo di colmo/displuvio 220 (CREAROLL ALU)

Rotolo di colmo/displuvio 300 (CREAROLL ALU)

Rotolo di colmo/displuvio 220 (CREAROLL PP)

Rotolo di colmo/displuvio 310 (CREAROLL PP)

Rotolo di colmo/displuvio 390 (CREAROLL PP)

ROG Piastra di colmo iniziale e finale in ceramica BZ

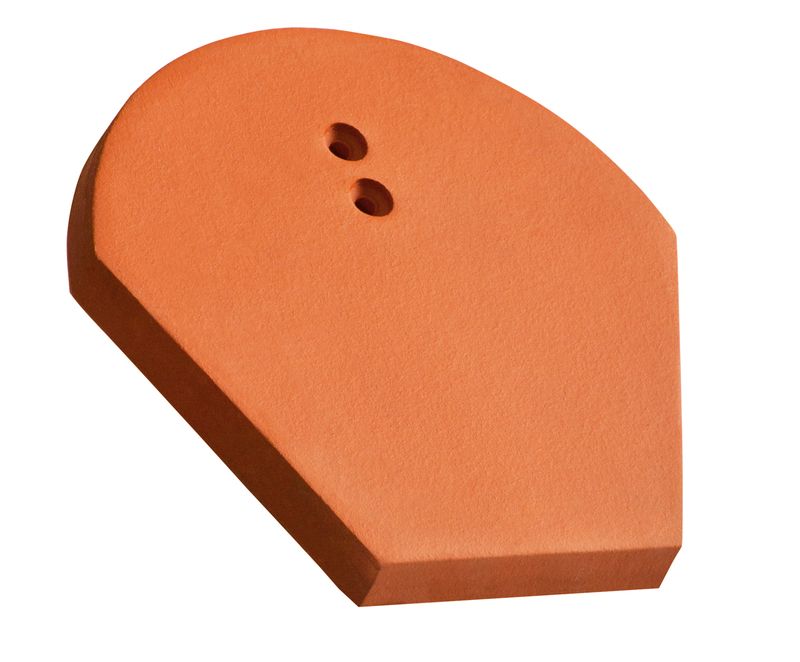

ROG Piastra di colmo iniziale e finale in ceramica BM

ROG Piastra di colmo iniziale e finale in ceramica BZ

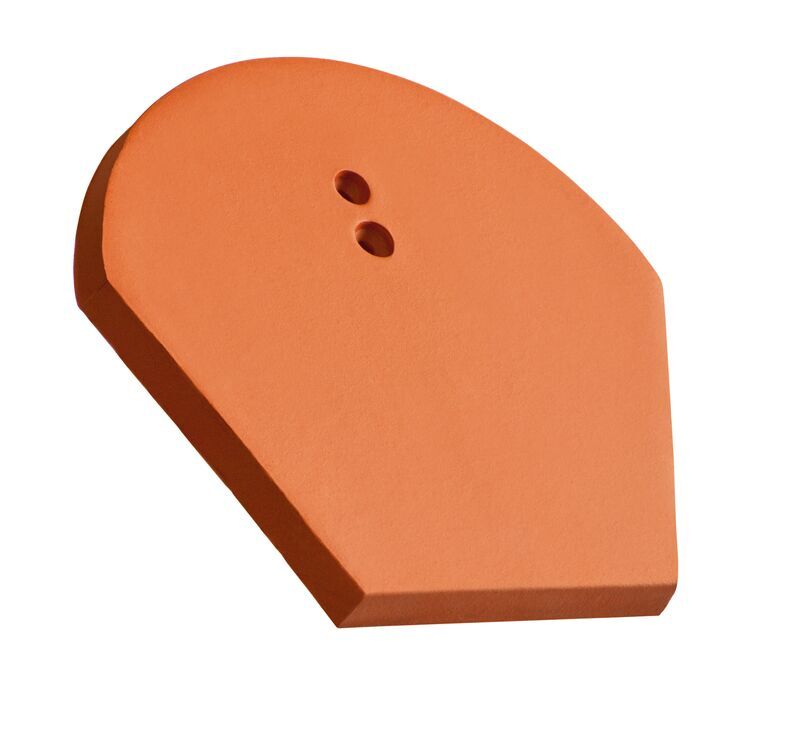

Colmo iniziale in ceramica BMZ ROG (a coda di castoro argilla)

ROG Colmo (a tre vie) triassiale BZ

Assortimento per protezione antineve, accesso al tetto e montaggio elementi solari in metallo

Supporto per elemento solare GRUEL a coda di castoro

KLASSIK Taglio tondo Elemento di base in alluminio

Singolo gradino

Griglia corta

Griglia lunga

Supporto legno tondo

Supporto per tubo fermaneve

Tubo fermaneve Ø 40 mm, lunghezza 3 m

Coperchio terminale tubo fermaneve universale

Scala tetto

Supporto scala tetto

Supporto legno tondo

MAG Gancio fermaneve

Griglia gradino alluminio 150 x 25 cm

Griglia fermaneve piena 1,50 m

Manicotto di collegamento per tubo fermaneve Ø 40 mm

Assortimento per aerazioni tetto ed ingressi nel tetto

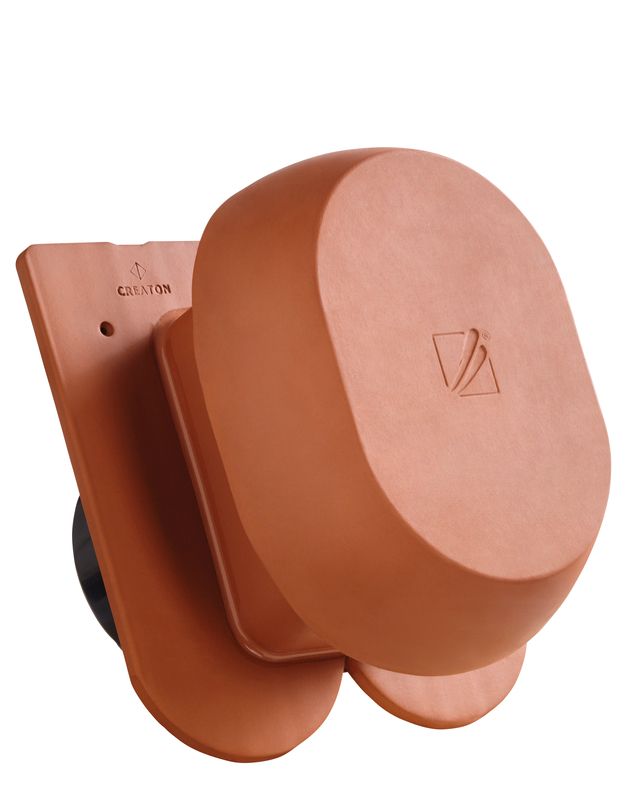

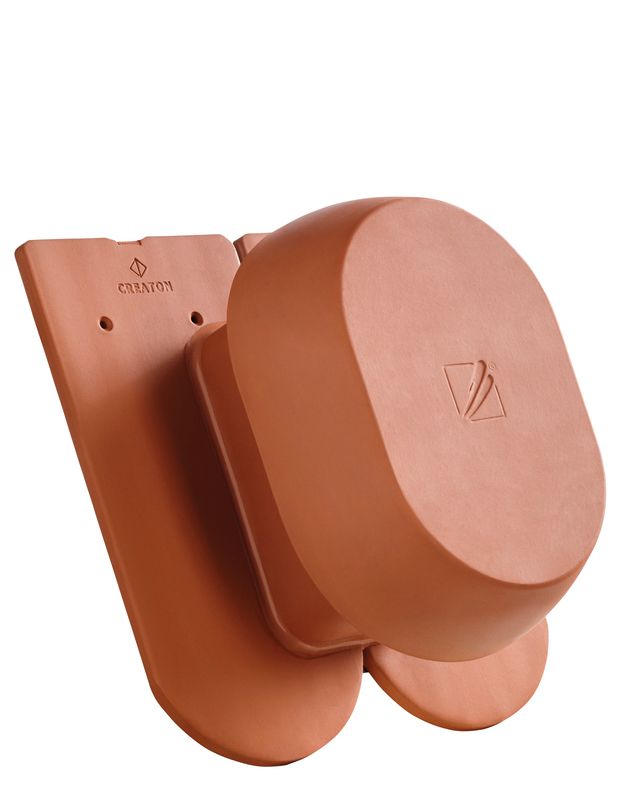

KLASSIK Taglio tondo SIGNUM tubo di sfiato in ceramica DN 110 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

KLASSIK Taglio tondo SIGNUM tubo di sfiato in ceramica DN 125 mm con copertura rimovibile, incl. adattatore collegamento sottotetto con tubo flessibile
