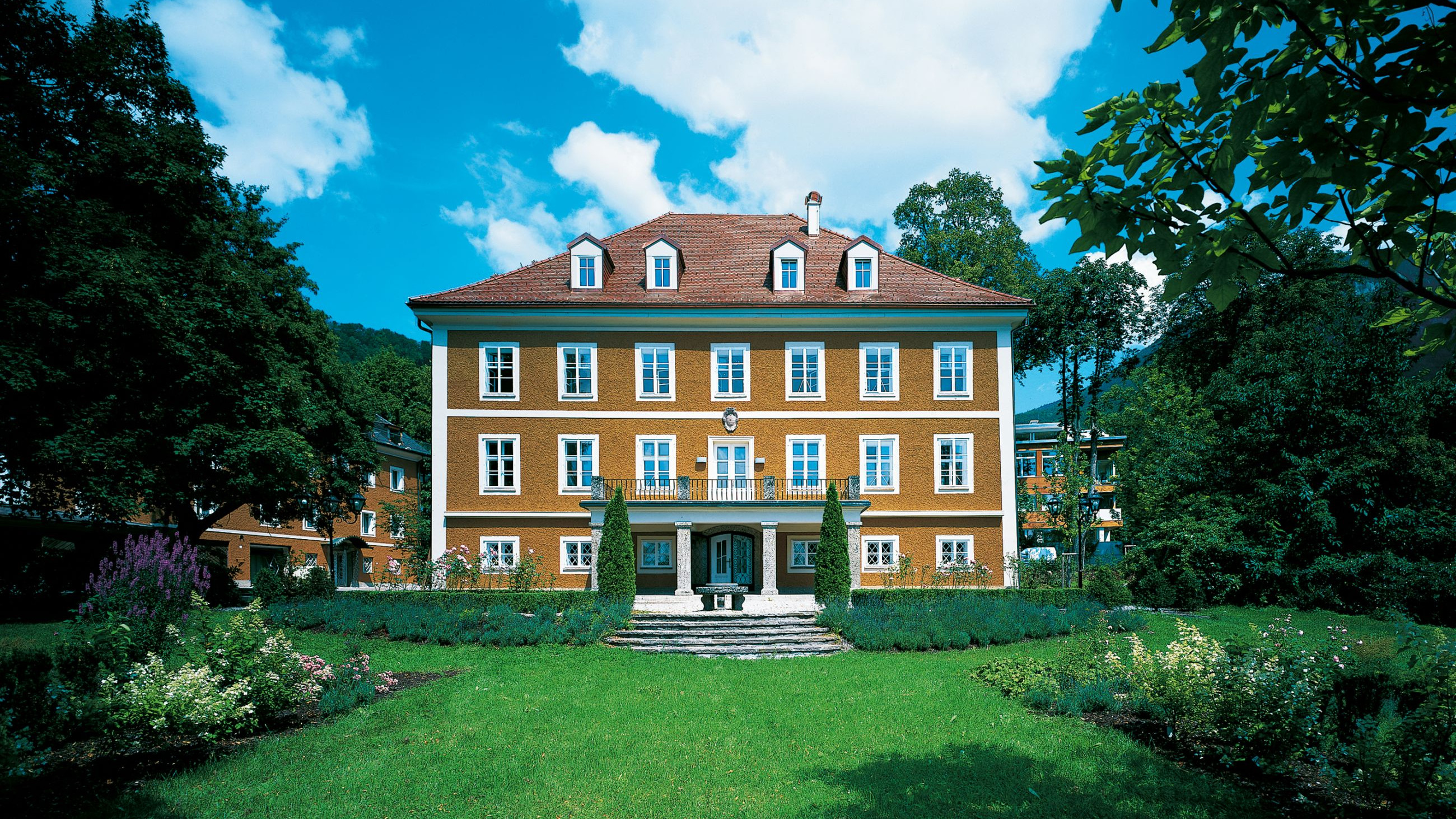

KLASSIK KERA NUANCE bright red flamed

KLASSIK KERA-BIBER

La classica tegola a coda di castoro con taglio tondo di qualità KERALIS®.

  • Massima resistenza dovuta alla cottura sinterata
  • Colorazione naturale anche nei colori scuri grazie alla tecnologia KERALIS
  • Le notevoli possibilità applicative consentono soluzioni personalizzate nella copertura del tetto
  • Ideale per ristrutturazioni e nuove costruzioni
  • Forma elegante, discreta e intramontabile per superfici dei tetti, in grado di conferire un'impronta classica
  • Alleggerisce visivamente il paesaggio urbano
  • Vasta gamma di colori e finiture superficiali

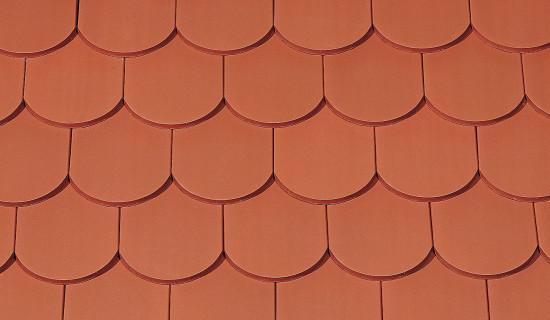

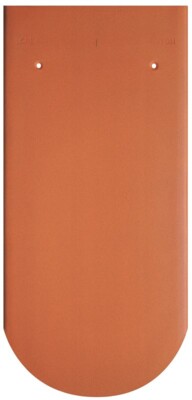

rosso naturale
rosso naturale
NUANCE rosso rame ingobbiato
NUANCE rosso rame ingobbiato
NUANCE colorata in rosso versione fiamma
NUANCE colorata in rosso versione fiamma
NUANCE colorata in blu versione fiamma
NUANCE colorata in blu versione fiamma

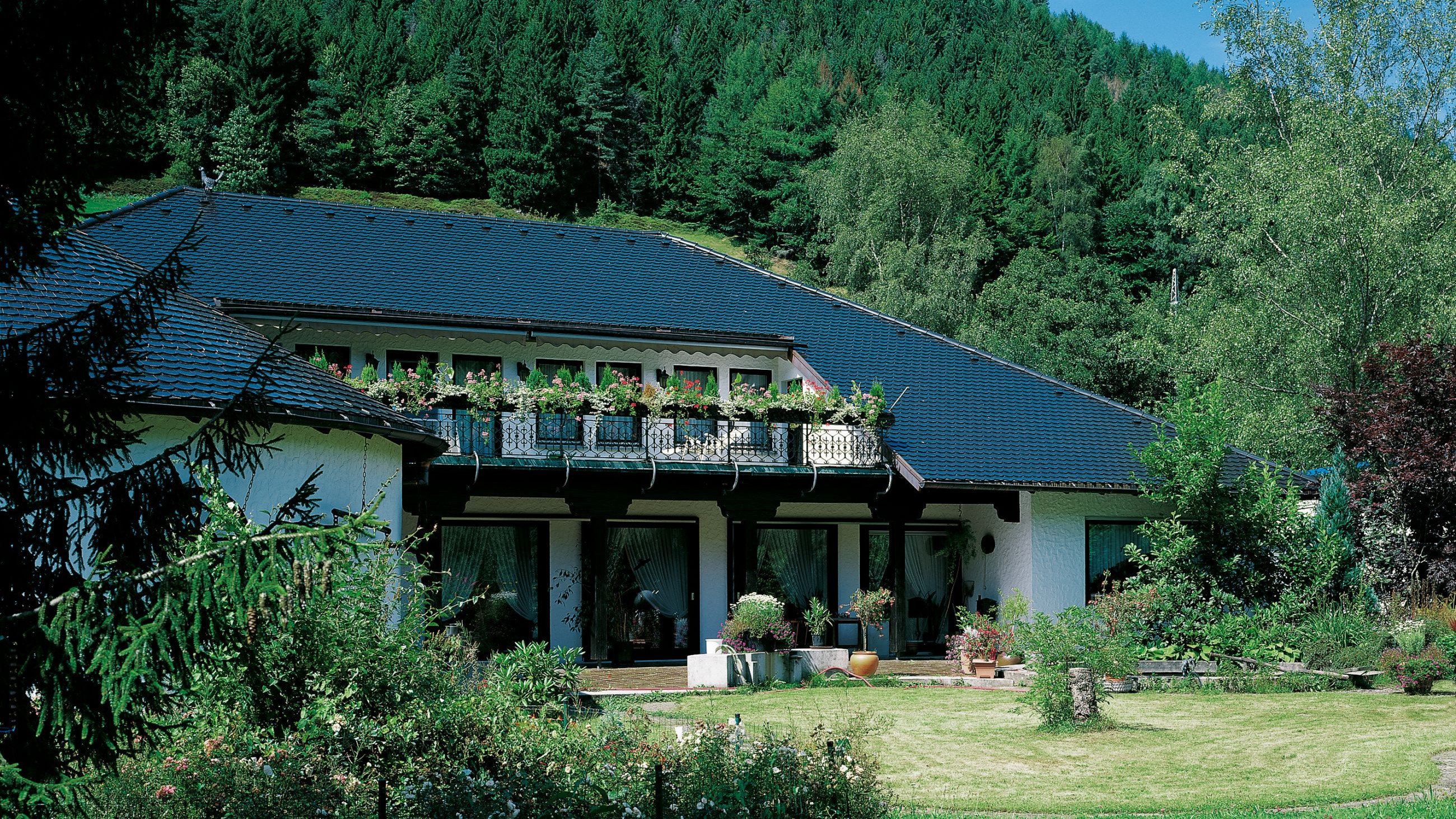

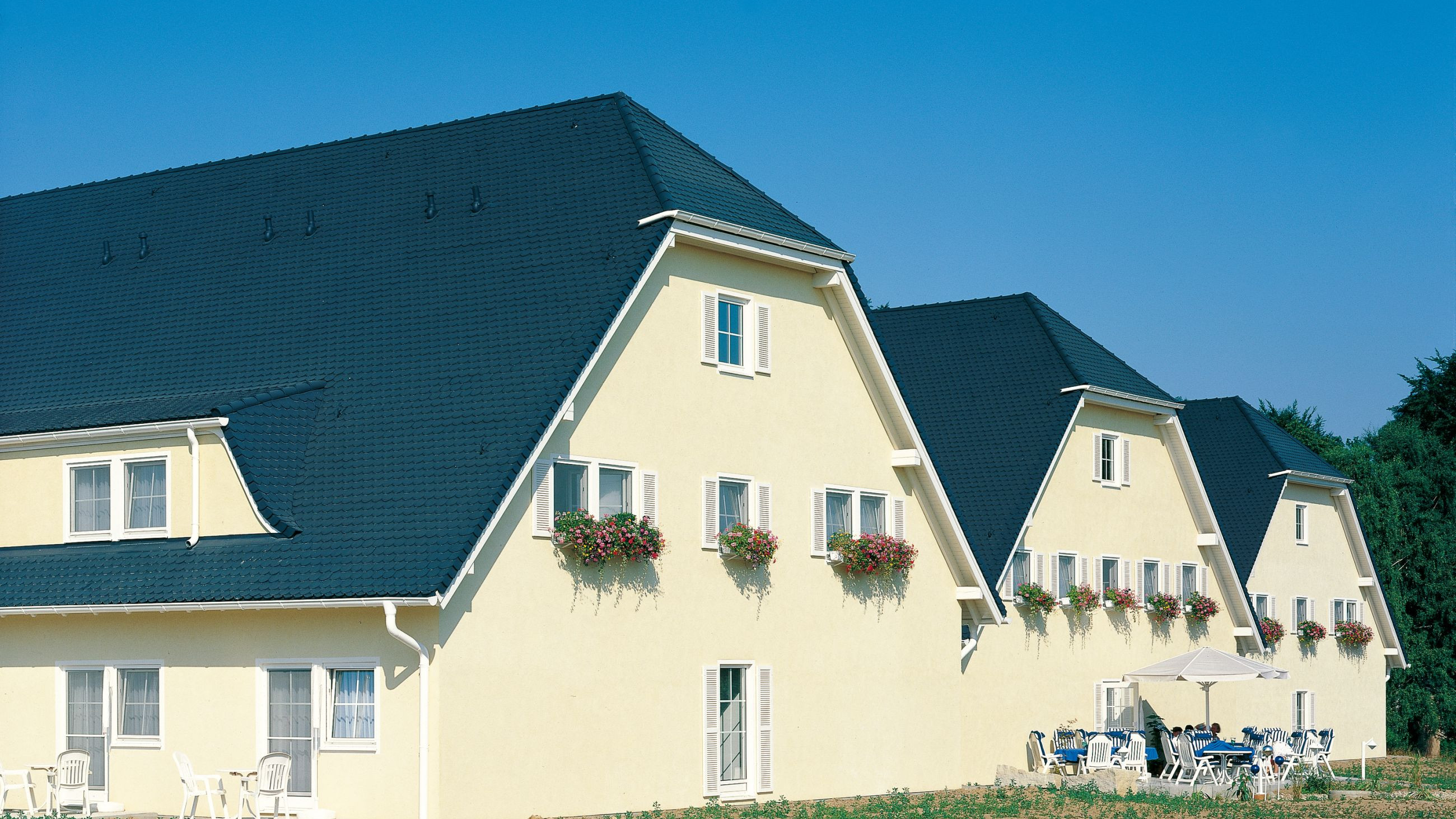

NUANCE antracite ingobbiato
NUANCE antracite ingobbiato
NUANCE manganese ingobbiato
NUANCE manganese ingobbiato

Nota per l'Italia:

  • Lunghezza di sovrapposizione al m (ca.): 147,5 mm
  • Lunghezza di sovrapposizione max. (ca.): 160 mm
  • Lunghezza di sovrapposizione min. (ca.): 135 mm

Dati tecnici

Grandezza (ca.)180 x 380 x 12 mm
Larghezza di sovrapposizione max. (ca.)180 mm
Lunghezza di sovrapposizione min. (ca.)145 mm
Lunghezza di sovrapposizione al m (ca.)155 mm
Lunghezza di sovrapposizione max. (ca.)165 mm
Fabbisogno di tegole min. (ca.)33.6 pezzi/m²
Fabbisogno di tegole al m. (ca.)36 pezzi/m²
Peso per pezzo (ca.)1.7 kg/pezzo
Peso al m² (ca.)61.2 kg/m²
Peso per pallet (ca.)923 kg
Pezzi per minipack8 pezzi
Pezzi per pallet528 pezzi

Disegni tecnici

Disegno tutti i modelli LAF-FLA
Disegno tutti i modelli LAF-FLA

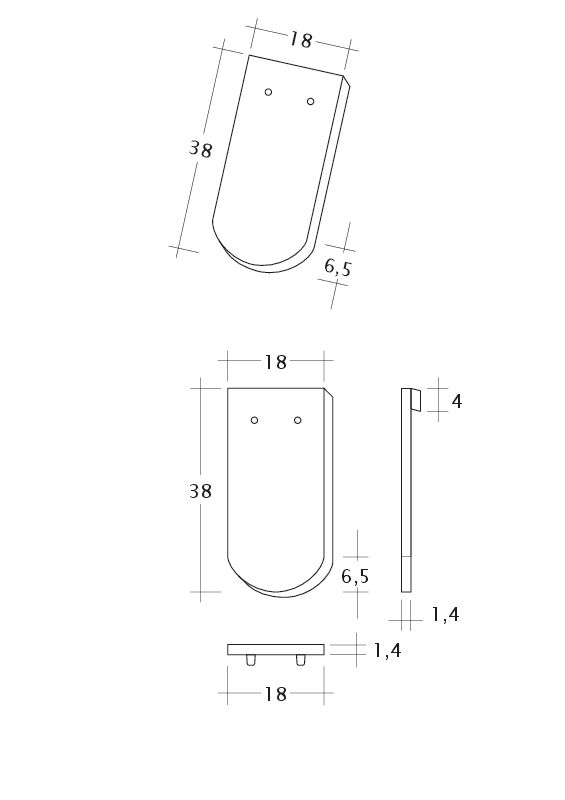

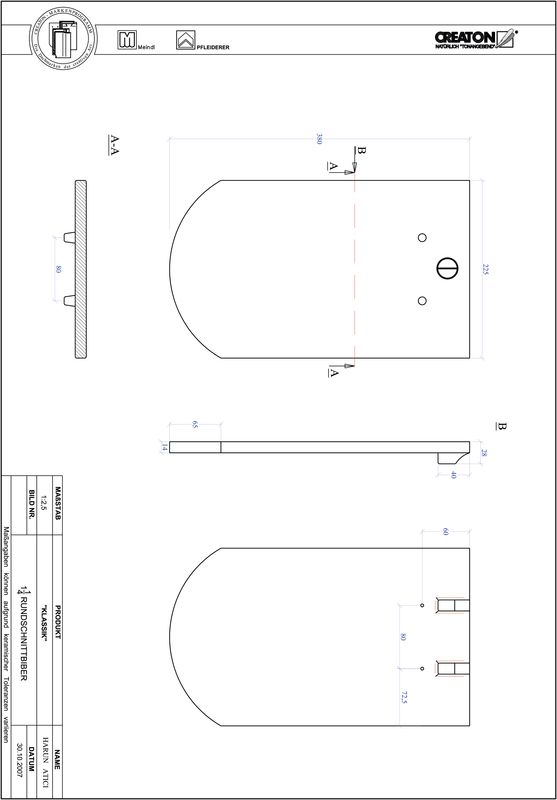

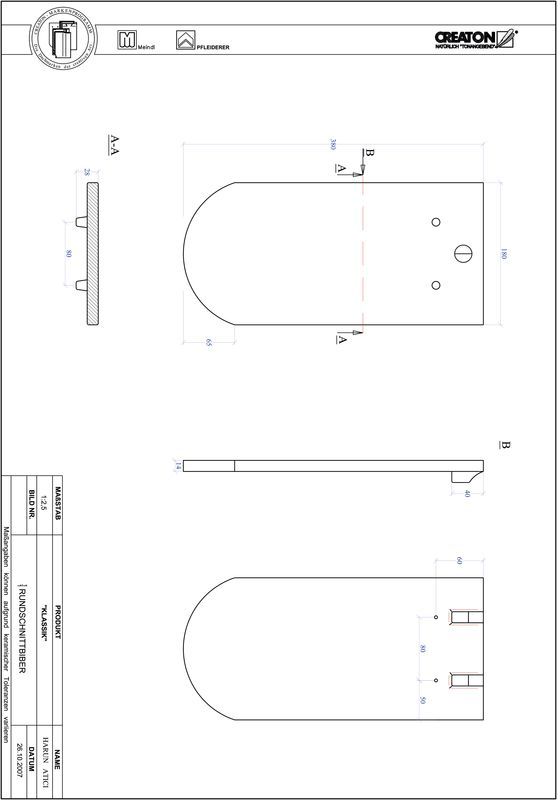

Disegno KLASSIK KERA-1-1
Disegno KLASSIK KERA-1-1

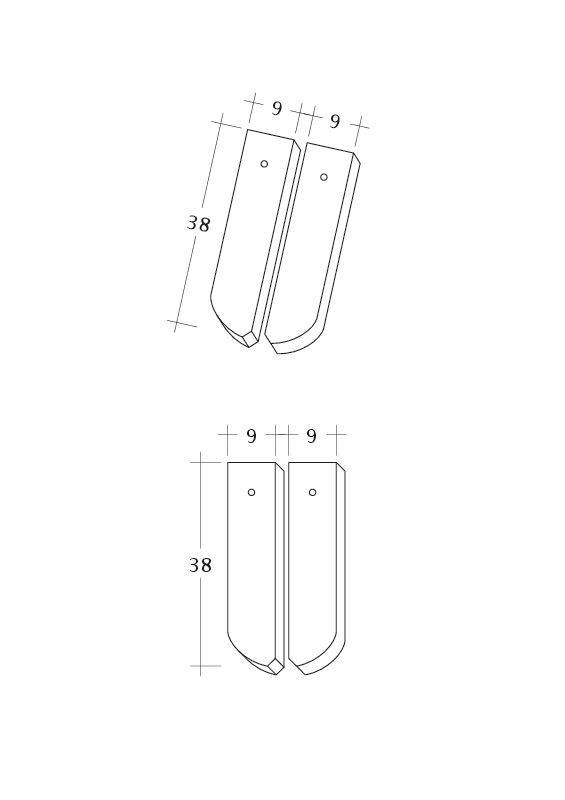

Disegno KLASSIK KERA-1-2
Disegno KLASSIK KERA-1-2

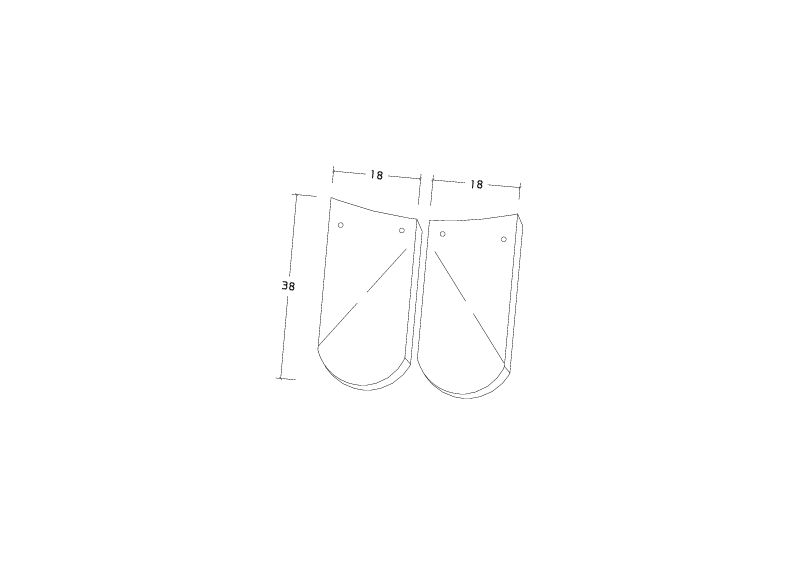

Disegno KLASSIK KERA-Abfuehrer
Disegno KLASSIK KERA-Abfuehrer

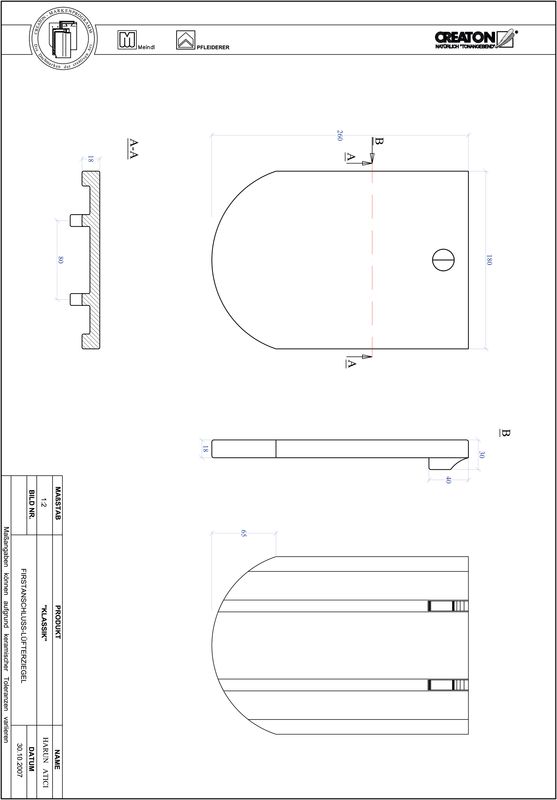

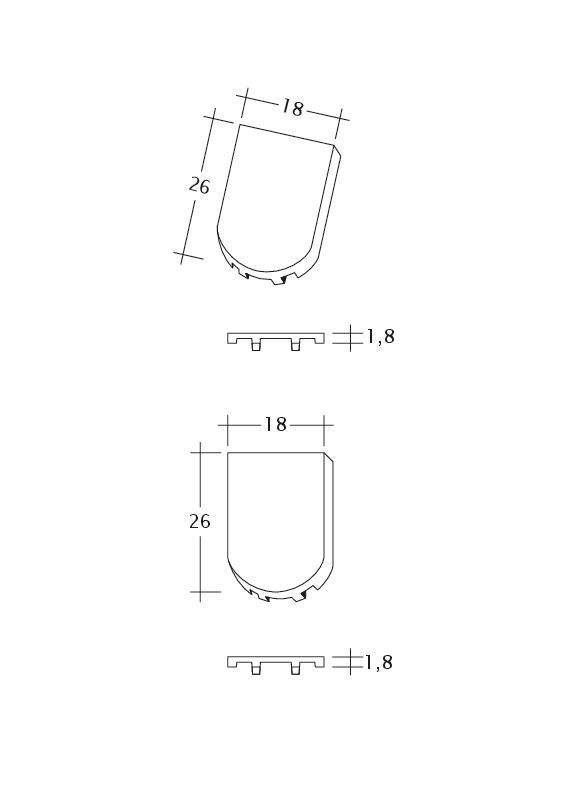

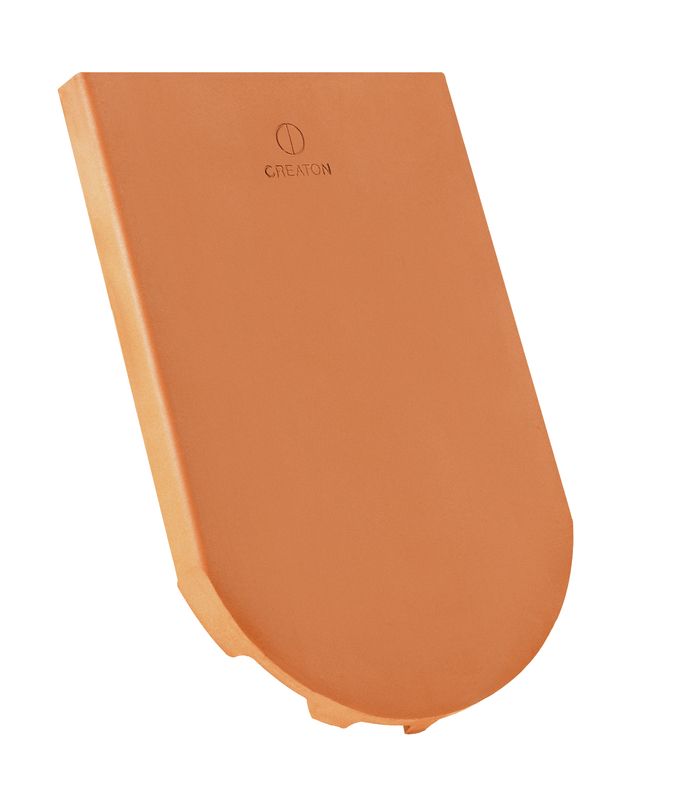

Disegno KLASSIK KERA-FALZ
Disegno KLASSIK KERA-FALZ

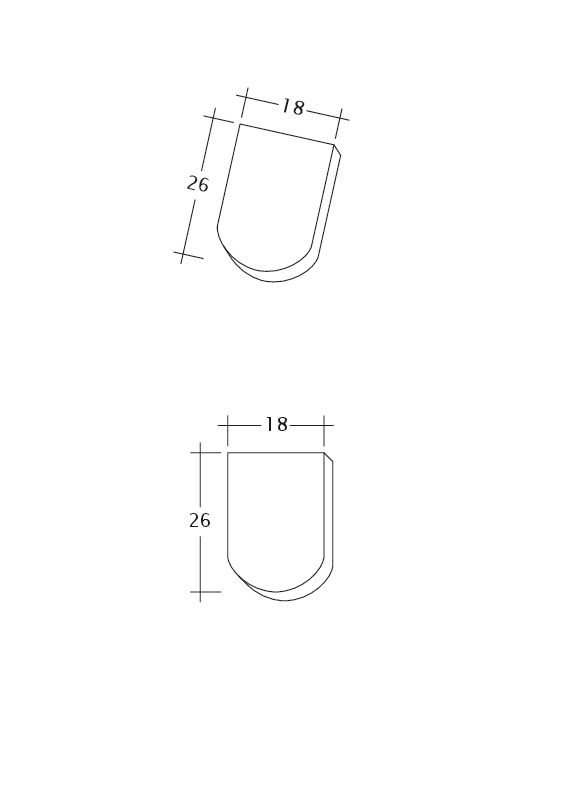

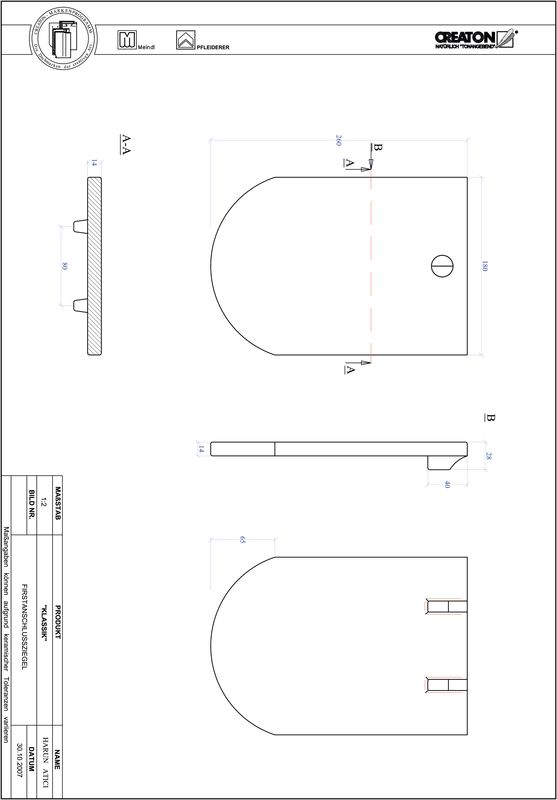

Disegno KLASSIK KERA-Firstanschluss
Disegno KLASSIK KERA-Firstanschluss

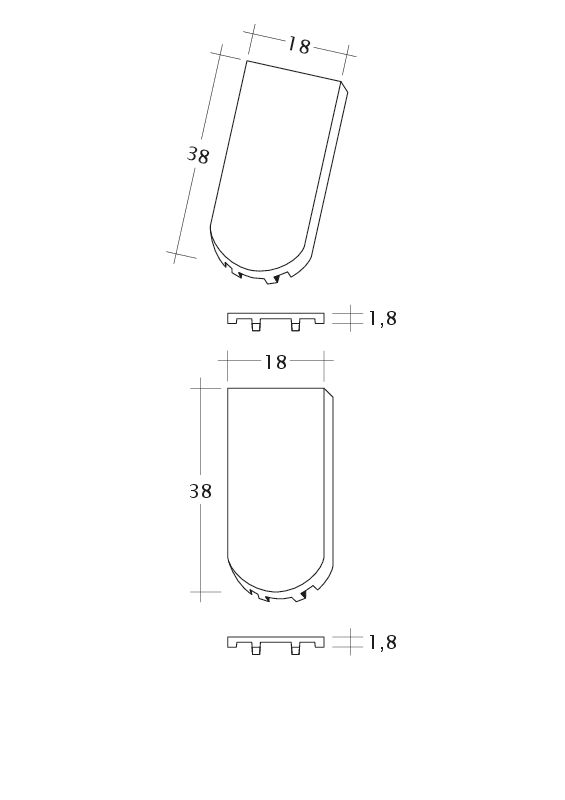

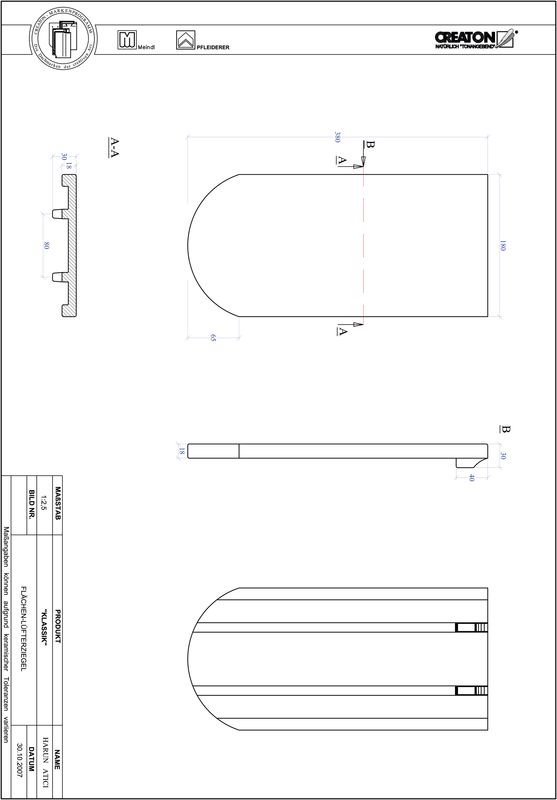

Disegno KLASSIK KERA-Flaechenluefter
Disegno KLASSIK KERA-Flaechenluefter

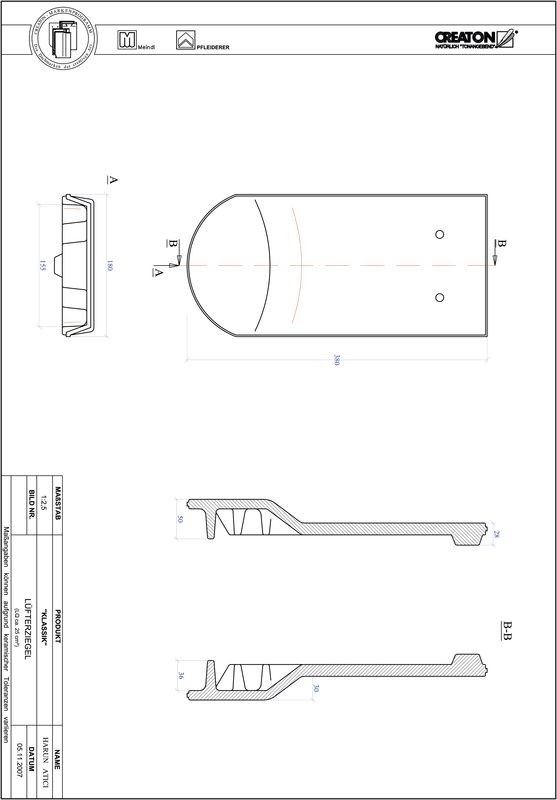

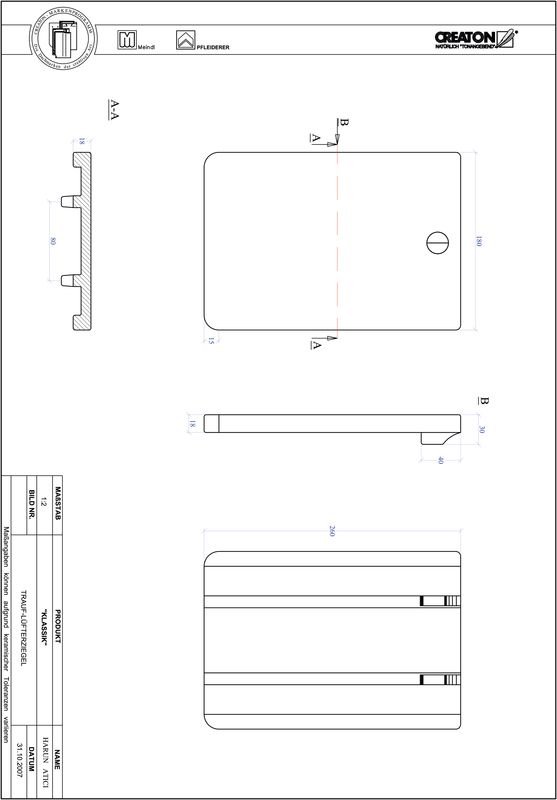

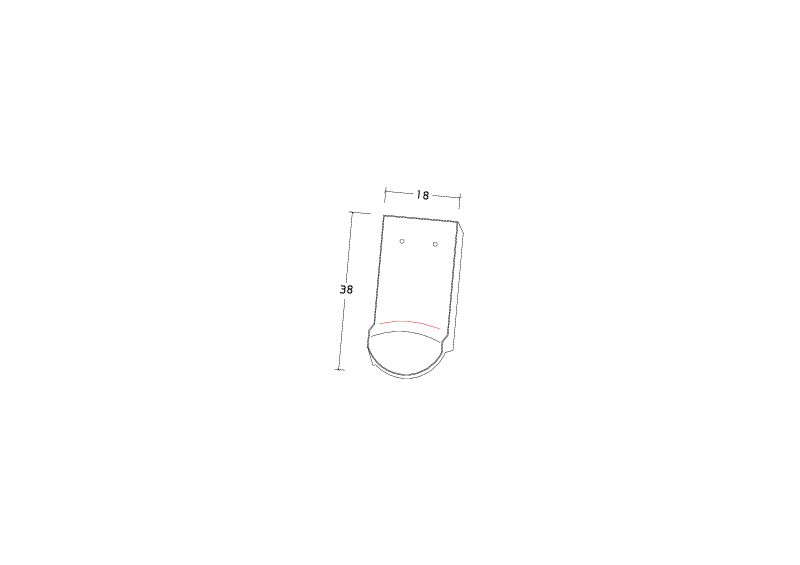

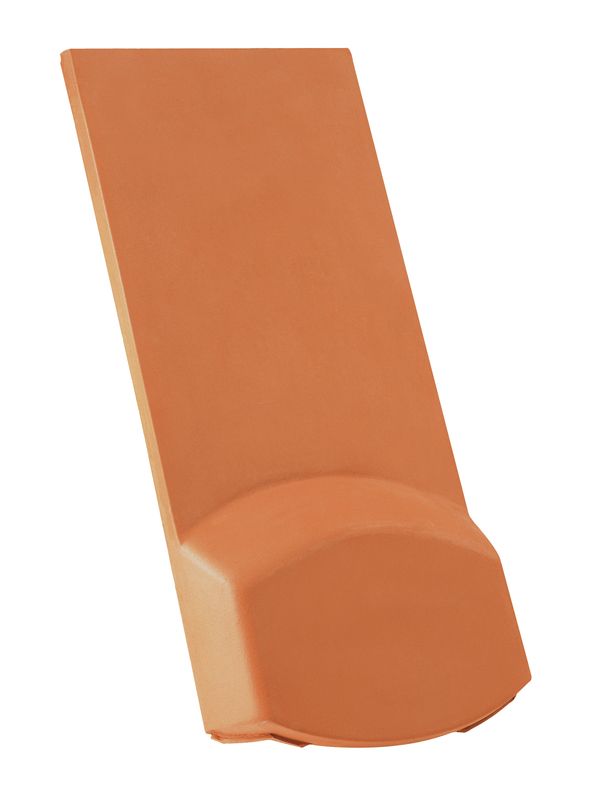

Disegno KLASSIK KERA-LUEFTZ
Disegno KLASSIK KERA-LUEFTZ

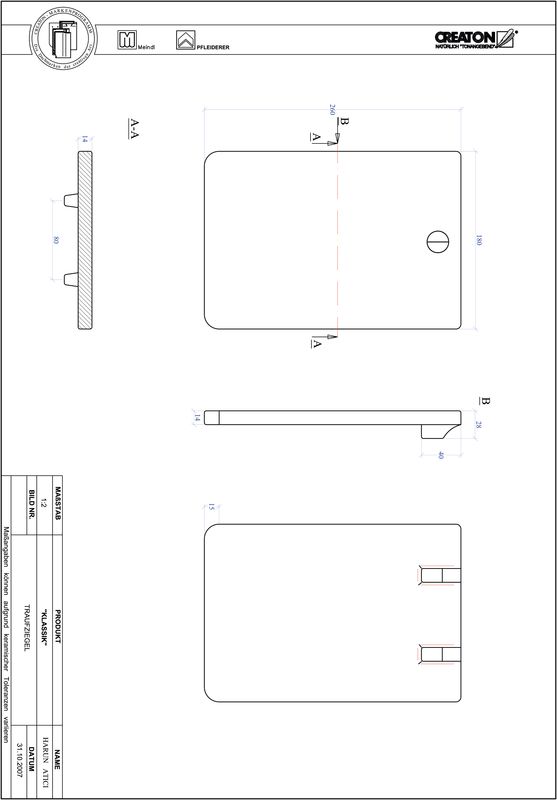

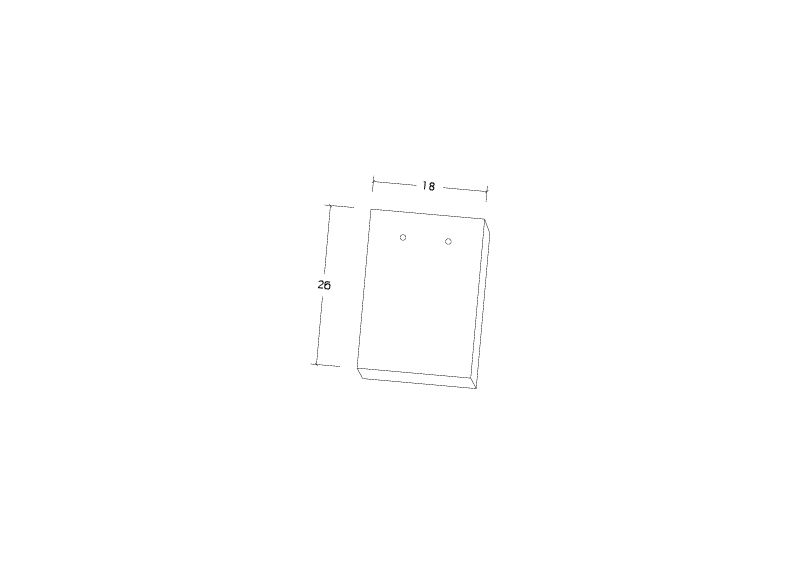

Disegno KLASSIK KERA-Traufziegel
Disegno KLASSIK KERA-Traufziegel

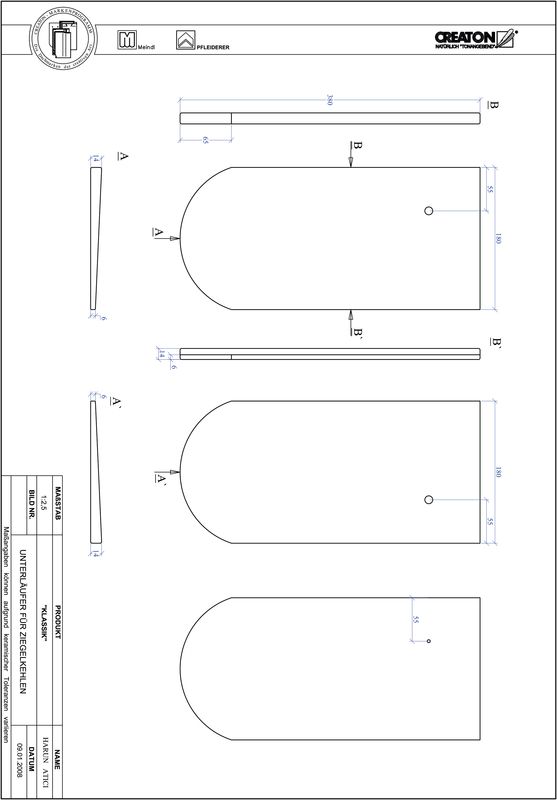

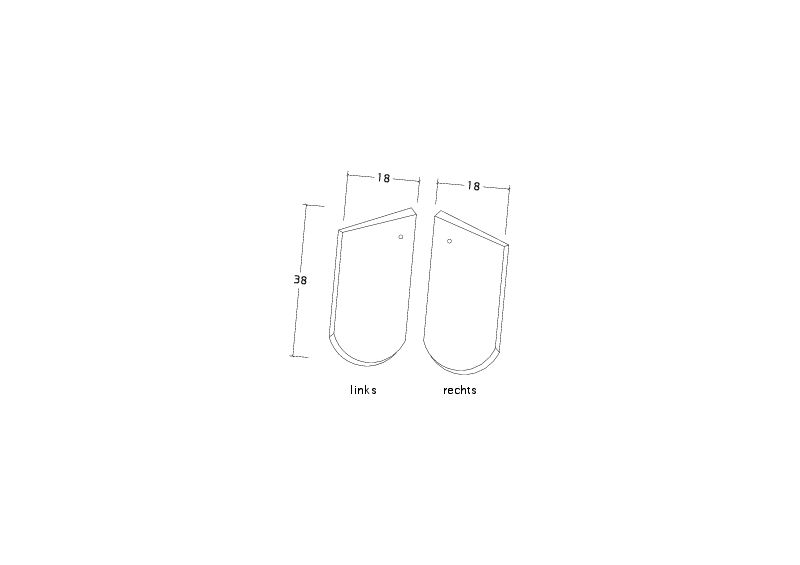

Disegno KLASSIK KERA-Unterlaeufer
Disegno KLASSIK KERA-Unterlaeufer

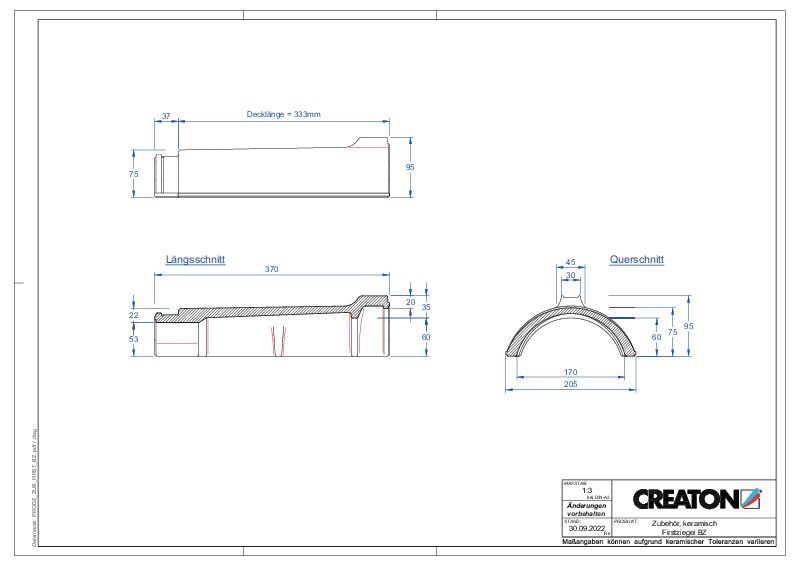

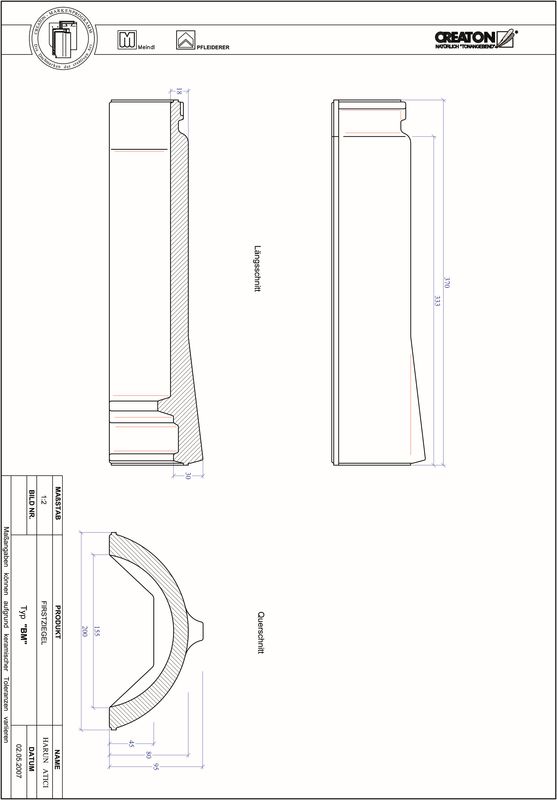

Disegno assortimento tegole di colmo e di displuvio BZ-Firstziegel
Disegno assortimento tegole di colmo e di displuvio BZ-Firstziegel

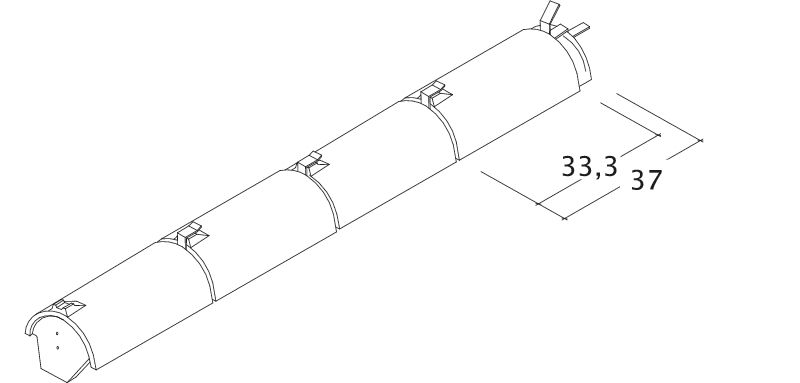

Disegno assortimento tegole di colmo e di displuvio BZ-Firstziegel-Perspektive
Disegno assortimento tegole di colmo e di displuvio BZ-Firstziegel-Perspektive

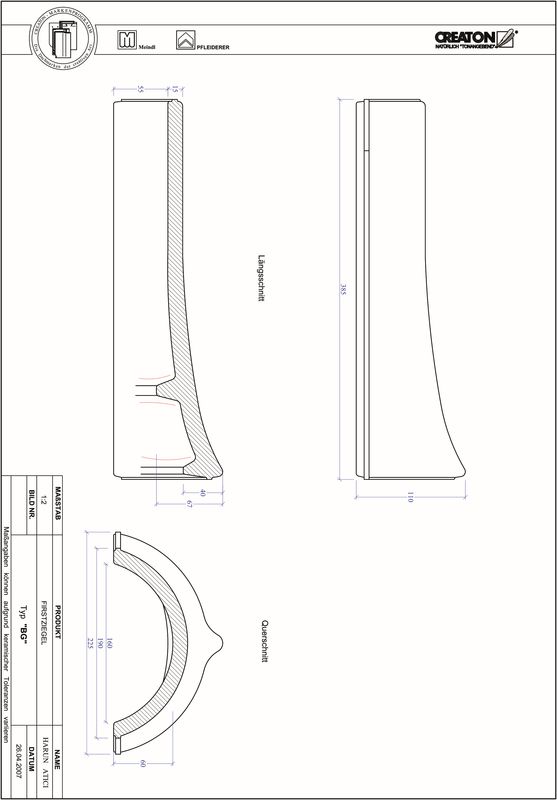

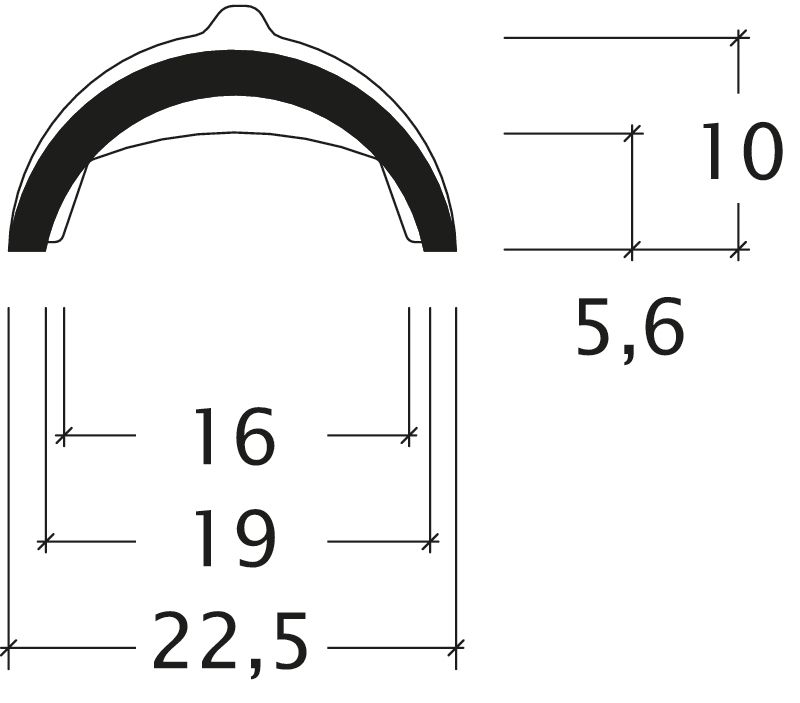

Disegno assortimento tegole di colmo e di displuvio BG-Firstziegel
Disegno assortimento tegole di colmo e di displuvio BG-Firstziegel

Applicazioni

Valido per l'Austria
25 °Inclinazione tetto regolare (A)
≥25 °Realizzazione di un sottotetto resistente alla pioggia secondo Önorm, prodotti CREATON possibili: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥25 °Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo Önorm, prodotti CREATON possibili: QUATTRO longlife extra
≥18 °Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo le specifiche del fabbricante CREATON, si prega di rispettare le direttive di installazione separate, prodotti CREATON possibili: QUATTRO longlife extra

Informazioni tecniche

  • Il disegno tecnico rappresentato è solo un esempio di progettazione.
  • In base alle direttive del ZVDH (associazione centrale degli artigiani che si occupano della copertura del tetto) per le tegole laterali, la distanza tra l'incastro della gronda di frontespizio e il filo esterno parete e/o filo esterno rivestimento deve essere di almeno 1 cm.
  • Per l'esecuzione di lavori al tetto valgono i regolamenti e le norme nazionali vigenti. Essi variano da Paese a Paese (ad es. regolamento ZVDH, ÖNORMEN) e devono essere rispettati durante l'esecuzione. Inoltre CREATON prepara dati specifici per l'esecuzione del sottotetto che devono essere rispettati in quanto dati del costruttore. Sono disponibili nel nostro planner del tetto o in www.creaton.de / www.creaton.at..
  • L'ampiezza del listello/la lunghezza di sovrapposizione dipende dal tipo di copertura e dall'inclinazione del tetto.
  • Per le inclinazioni del tetto standard di CREATON, fare riferimento alla lettera tipo.

LAF/FLA valori

Valori LAF-/FLA in mm con INCASTRO per listelli 30x50
Fabbisogno tegola di colmo (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
BG 3.0 Pezzo/lfmLAF000075757575757570
BZ 3.0 Pezzo/lfmLAF000075757575757575
Valori LAF-/FLA in mm con INCASTRO per listelli 40x60
Fabbisogno tegola di colmo (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
BZ 3.0 Pezzo/lfmLAF000070707065606060
Valori LAF-/FLA in mm con INCASTRO per listelli 50x50
Fabbisogno tegola di colmo (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
BG 3.0 Pezzo/lfmLAF000065606055505040
BZ 3.0 Pezzo/lfmLAF000065606055505045

Riferimenti

Assortimento accessori

KERA-BIBER Mezza tegola

KERA-BIBER Mezza tegola

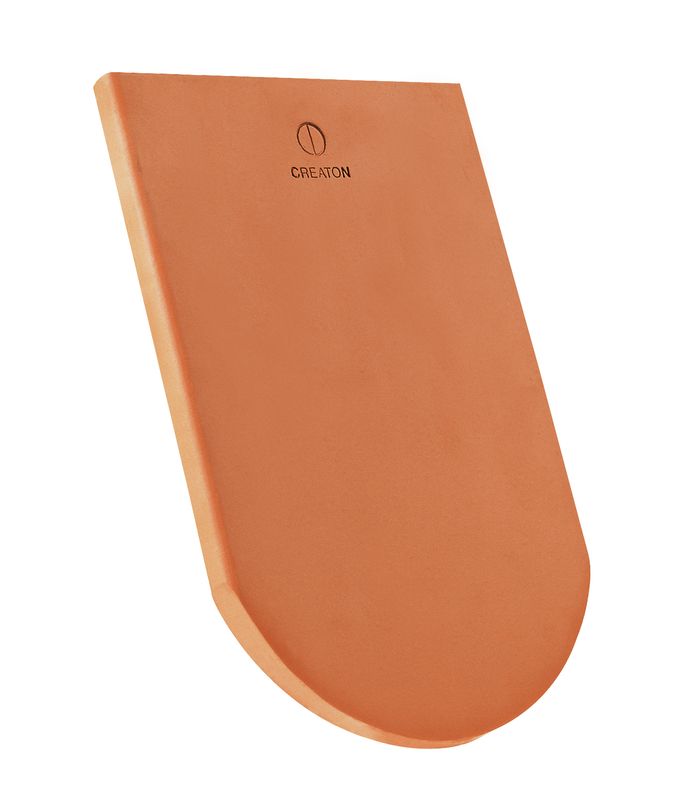

KERA-BIBER Tegola raccordo colmo

KERA-BIBER Tegola raccordo colmo

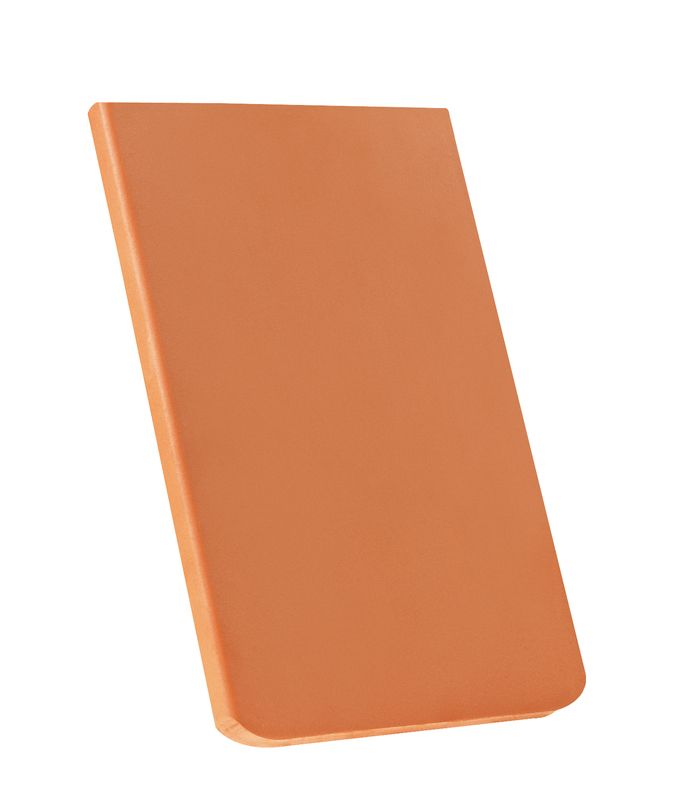

KERA-BIBER Tegola di gronda

KERA-BIBER Tegola di gronda

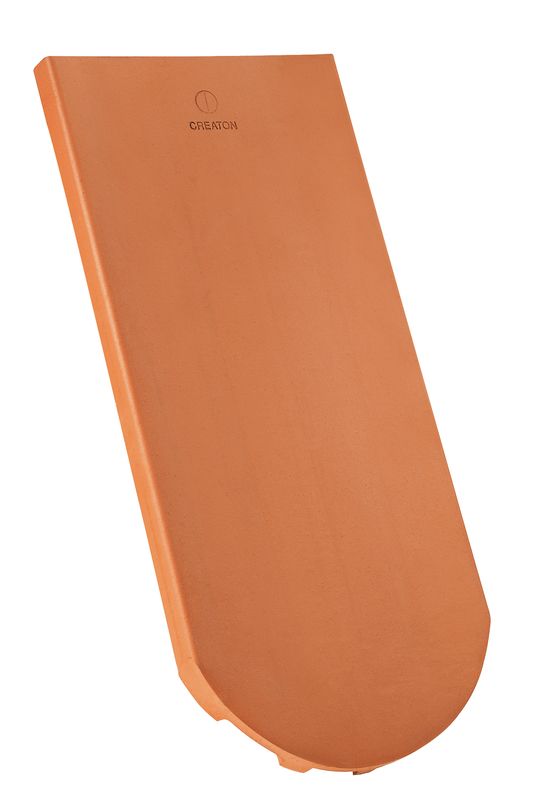

KERA-BIBER Tegola piana-aeratore

KERA-BIBER Tegola piana-aeratore

KERA-BIBER Tegola aeratore

KERA-BIBER Tegola aeratore

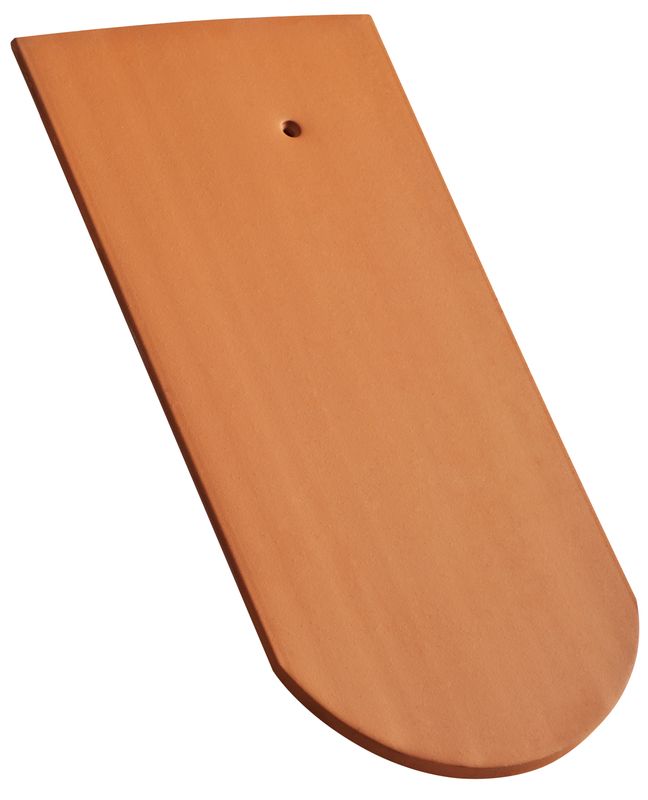

KERA-BIBER Sottotegola destra

KERA-BIBER Sottotegola destra

KERA-BIBER Sottotegola sinistra

KERA-BIBER Sottotegola sinistra

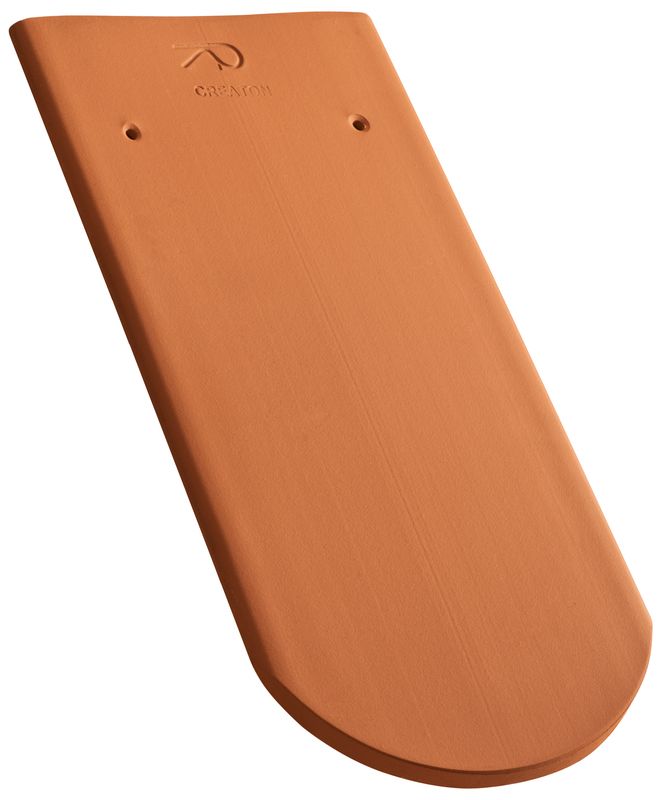

KERA-BIBER Elemento di apporto

KERA-BIBER Elemento di apporto

KERA-BIBER Asse longitudinale curvato

KERA-BIBER Asse longitudinale curvato

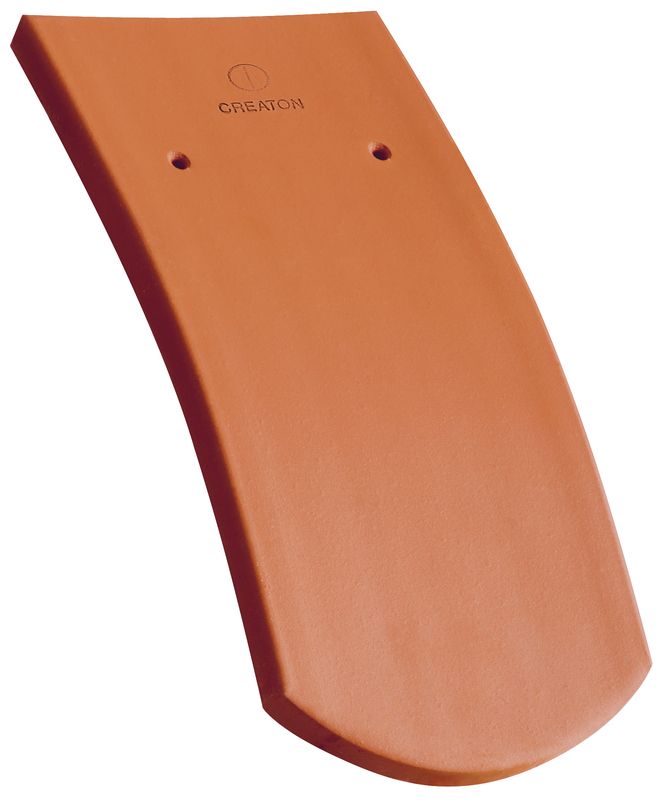

KERA-BIBER curvatura convessa (fabbricazione speciale in base alle indicazioni)

KERA-BIBER curvatura convessa (fabbricazione speciale in base alle indicazioni)

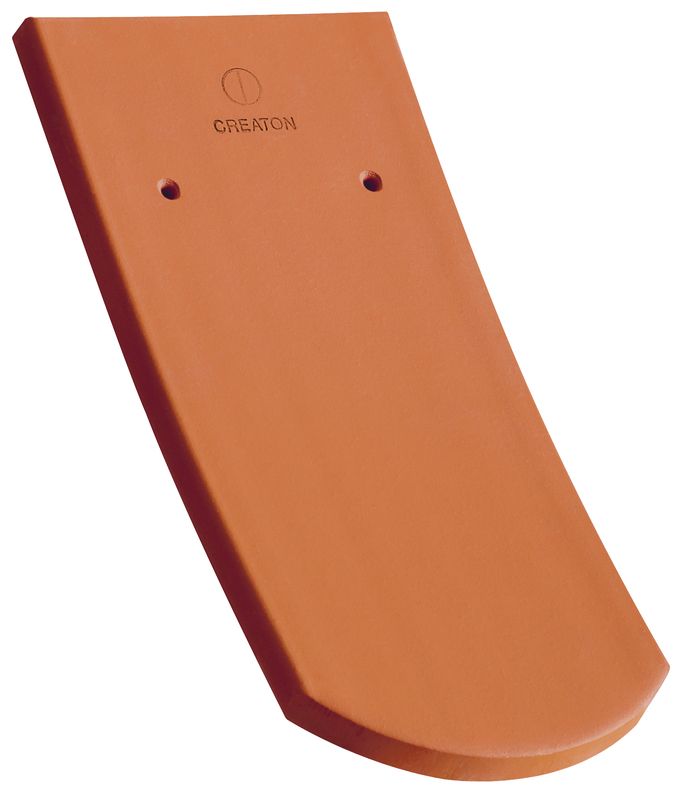

KERA-BIBER curvatura concava (fabbricazione speciale in base alle indicazioni)

KERA-BIBER curvatura concava (fabbricazione speciale in base alle indicazioni)

KERA-BIBER Tegola raccordo colmo-aeratore

KERA-BIBER Tegola raccordo colmo-aeratore

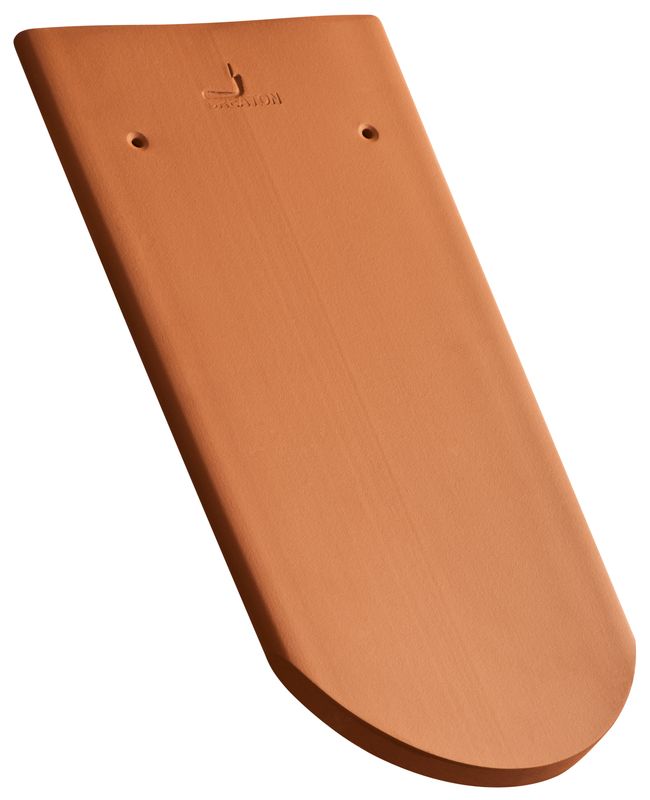

KERA-BIBER Elemento di scarico

KERA-BIBER Elemento di scarico

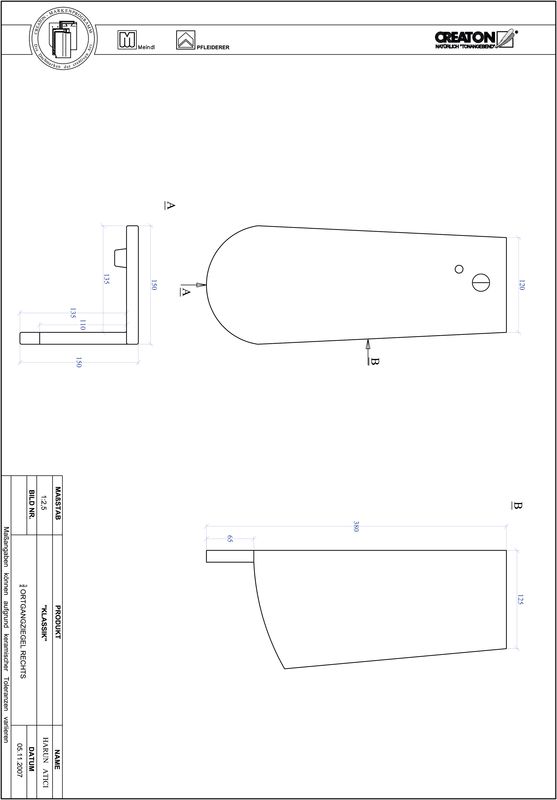

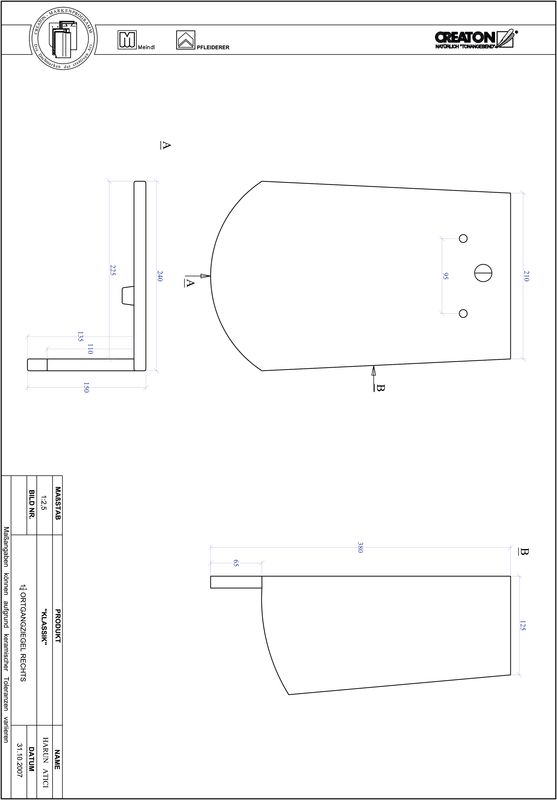

KERA-BIBER Gronda di frontespizio scorrevole destra KERA-BIBER con breve linguetta laterale

KERA-BIBER Gronda di frontespizio scorrevole destra KERA-BIBER con breve linguetta laterale

Assortimento per dettagli tetto e fissaggio antivento

KERA-BIBER Tegola piana in vetro

KERA-BIBER Tegola piana in vetro

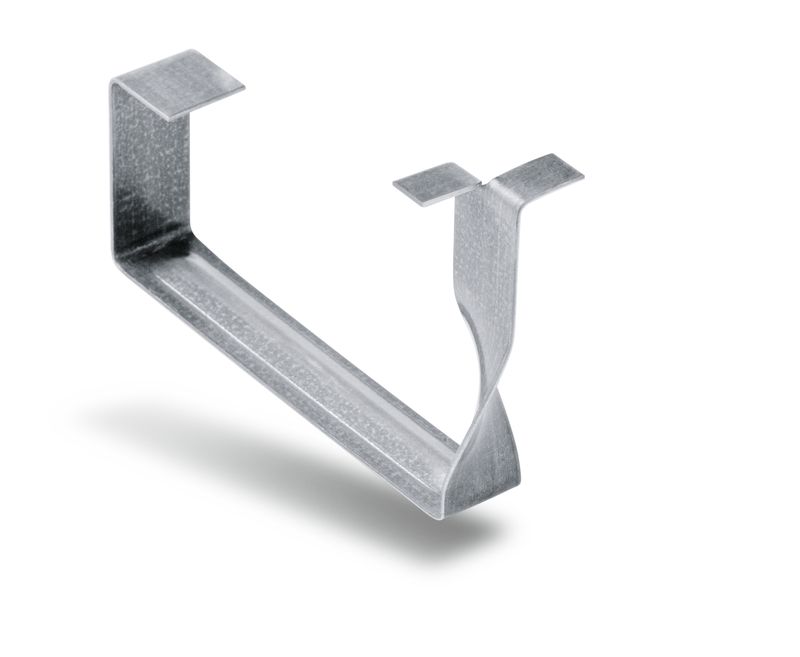

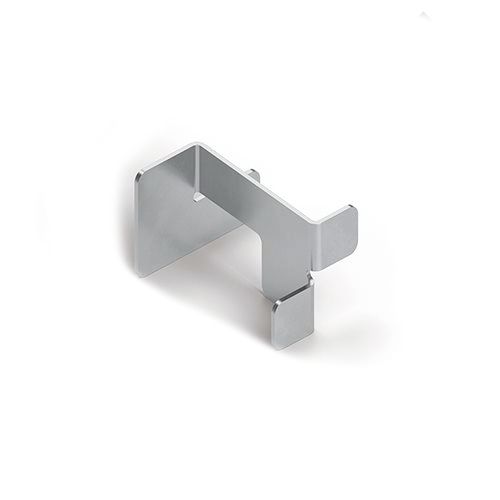

Graffa antitempesta tegola a coda di castoro 12-14 mm copertura a corona

Graffa antitempesta tegola a coda di castoro 12-14 mm copertura a corona

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 30/50 (KERA-BIBER)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 30/50 (KERA-BIBER)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/60 (KERA-BIBER)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/60 (KERA-BIBER)

Vite in acciaio inox con tenuta lunghezza da 50

Vite in acciaio inox con tenuta lunghezza da 50

Grappa di displuvio e di conversa 10-13 mm

Grappa di displuvio e di conversa 10-13 mm

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Pettine di ventilazione per grondaie altezza pettine 55 mm

Pettine di ventilazione per grondaie altezza pettine 55 mm

Pettine di ventilazione per grondaie

Pettine di ventilazione per grondaie

Lucernario 45 x 55 cm in metallo con vetro di sicurezza temprato

Lucernario 45 x 55 cm in metallo con vetro di sicurezza temprato

Lucernario a isolamento termico 55 x 78 cm

Lucernario a isolamento termico 55 x 78 cm

Pilone del satellitare e dell'antenna zincato o rivestito colorato

Pilone del satellitare e dell'antenna zincato o rivestito colorato

Colore a verniciatura acrilica 250 ml

Colore a verniciatura acrilica 250 ml

Assortimento tegole di colmo e di displuvio

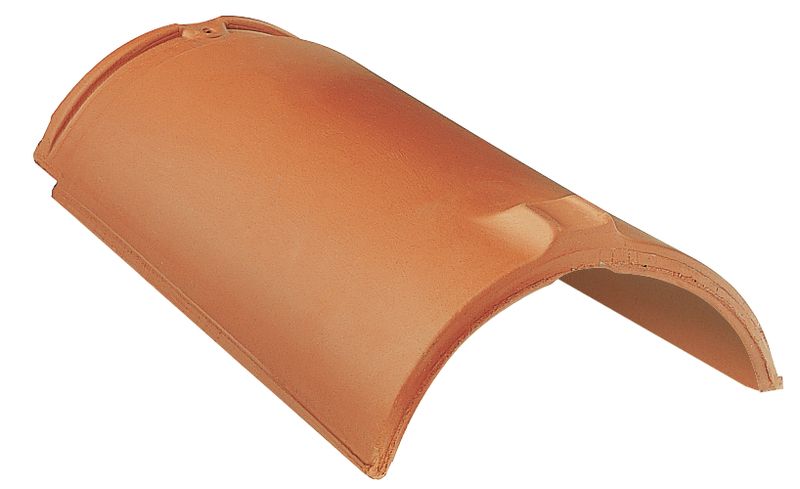

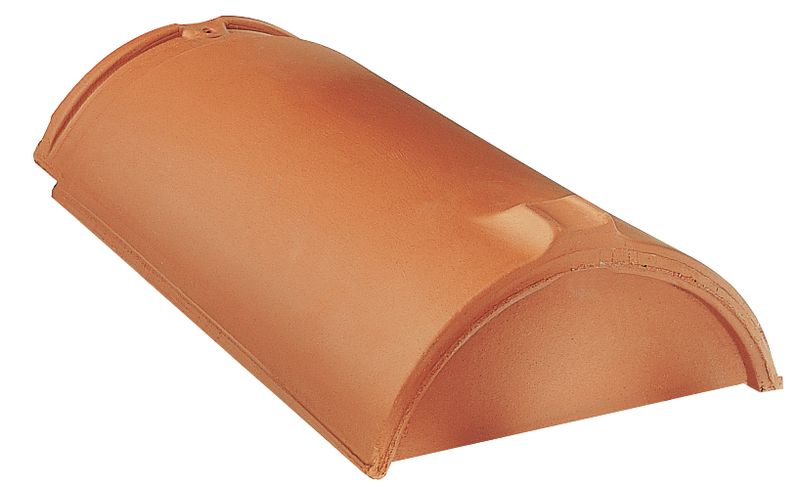

GUT Tegola di colmo BZ

GUT Tegola di colmo BZ

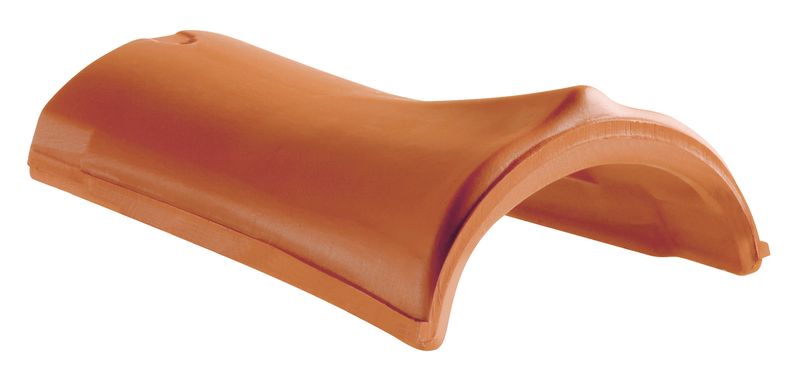

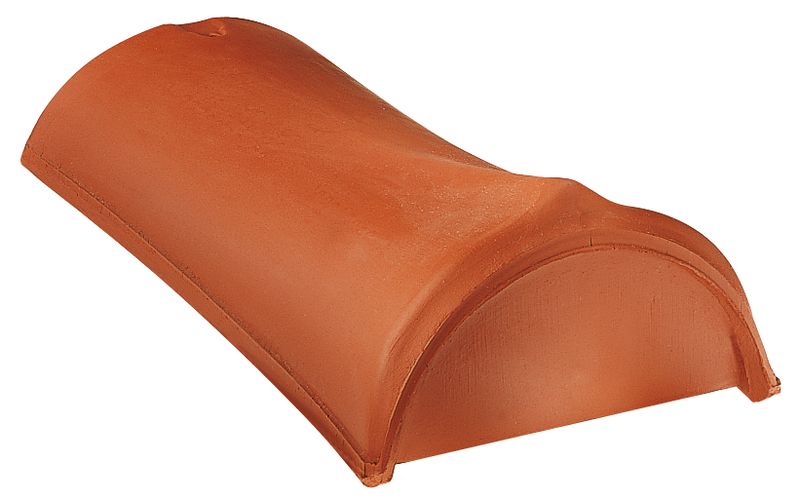

Tegola di colmo BG GUT (a coda di castoro argilla)

Tegola di colmo BG GUT (a coda di castoro argilla)

GUT Colmo iniziale in ceramica BZ

GUT Colmo iniziale in ceramica BZ

Colmo iniziale in ceramica BG GUT (a coda di castoro argilla)

Colmo iniziale in ceramica BG GUT (a coda di castoro argilla)

GUT Colmo (a tre vie) quadriassiale BZ

GUT Colmo (a tre vie) quadriassiale BZ

Grappa di colmo alluminio BG GUT

Grappa di colmo alluminio BG GUT

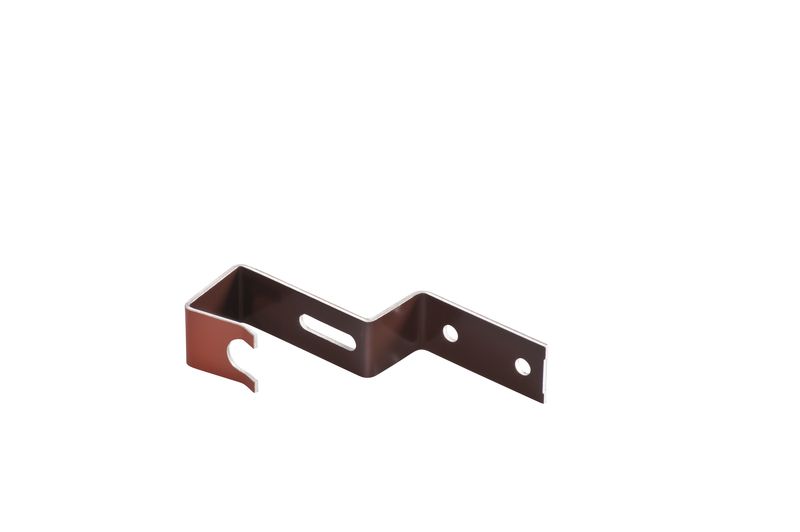

Grappa di colmo alluminio BZ GUT

Grappa di colmo alluminio BZ GUT

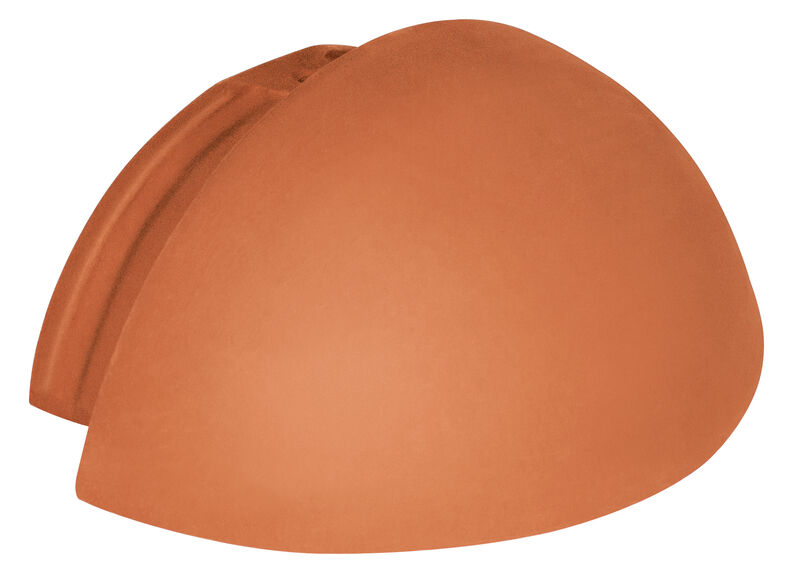

Colmo iniziale in ceramica con estremità tonda BZ GUT (tegola a corda di castoro argilla)

Colmo iniziale in ceramica con estremità tonda BZ GUT (tegola a corda di castoro argilla)

Rotolo di colmo/displuvio 220 (CREAROLL ALU)

Rotolo di colmo/displuvio 220 (CREAROLL ALU)

Rotolo di colmo/displuvio 300 (CREAROLL ALU)

Rotolo di colmo/displuvio 300 (CREAROLL ALU)

Rotolo di colmo/displuvio 220 (CREAROLL PP)

Rotolo di colmo/displuvio 220 (CREAROLL PP)

Rotolo di colmo/displuvio 310 (CREAROLL PP)

Rotolo di colmo/displuvio 310 (CREAROLL PP)

Rotolo di colmo/displuvio 390 (CREAROLL PP)

Rotolo di colmo/displuvio 390 (CREAROLL PP)

GUT Colmo (a tre vie) triassiale BZ

GUT Colmo (a tre vie) triassiale BZ

Assortimento per protezione antineve, accesso al tetto e montaggio elementi solari in metallo

Supporto per elemento solare GRUEL a coda di castoro

Supporto per elemento solare GRUEL a coda di castoro

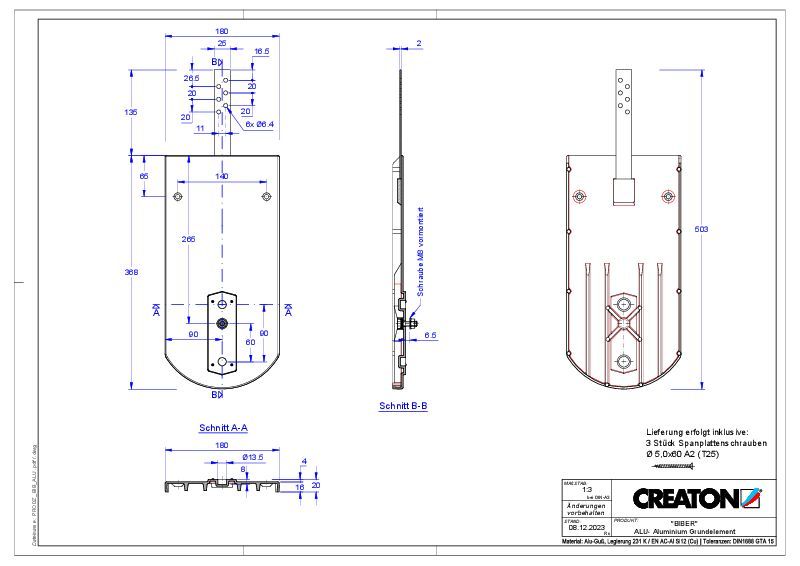

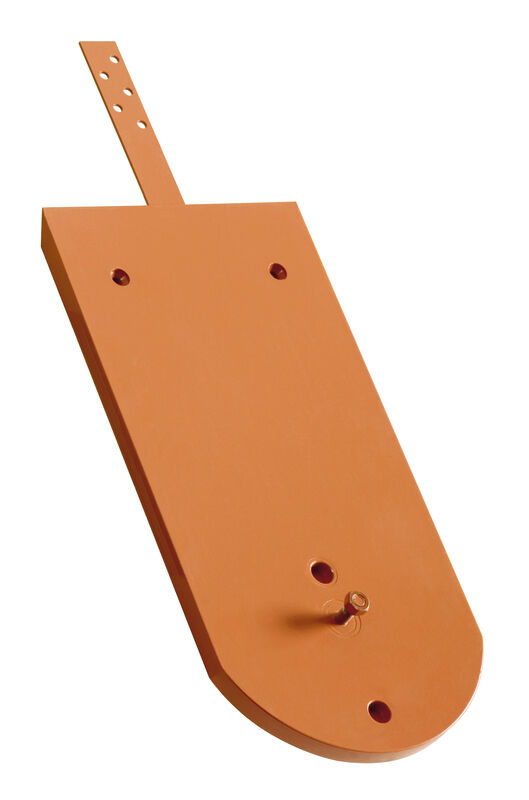

KERA-BIBER Elemento di base in alluminio

KERA-BIBER Elemento di base in alluminio

Singolo gradino

Singolo gradino

Griglia corta

Griglia corta

Griglia lunga

Griglia lunga

Supporto legno tondo

Supporto legno tondo

Supporto per tubo fermaneve

Supporto per tubo fermaneve

Tubo fermaneve Ø 40 mm, lunghezza 3 m

Tubo fermaneve Ø 40 mm, lunghezza 3 m

Coperchio terminale tubo fermaneve universale

Coperchio terminale tubo fermaneve universale

Scala tetto

Scala tetto

Supporto scala tetto

Supporto scala tetto

Supporto legno tondo

Supporto legno tondo

MAG Gancio fermaneve

MAG Gancio fermaneve

Griglia gradino alluminio 150 x 25 cm

Griglia gradino alluminio 150 x 25 cm

Griglia fermaneve piena 1,50 m

Griglia fermaneve piena 1,50 m

Manicotto di collegamento per tubo fermaneve Ø 40 mm

Manicotto di collegamento per tubo fermaneve Ø 40 mm

Assortimento per aerazioni tetto ed ingressi nel tetto

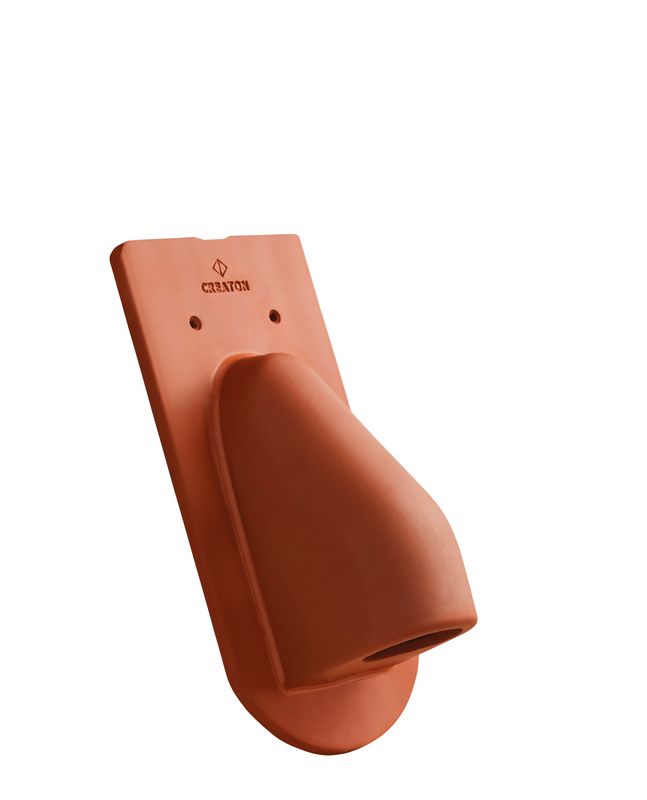

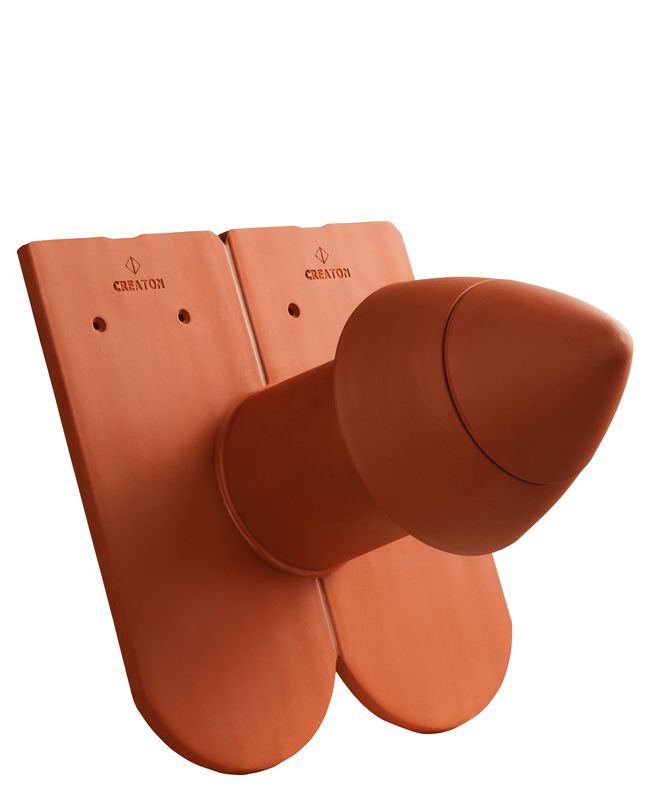

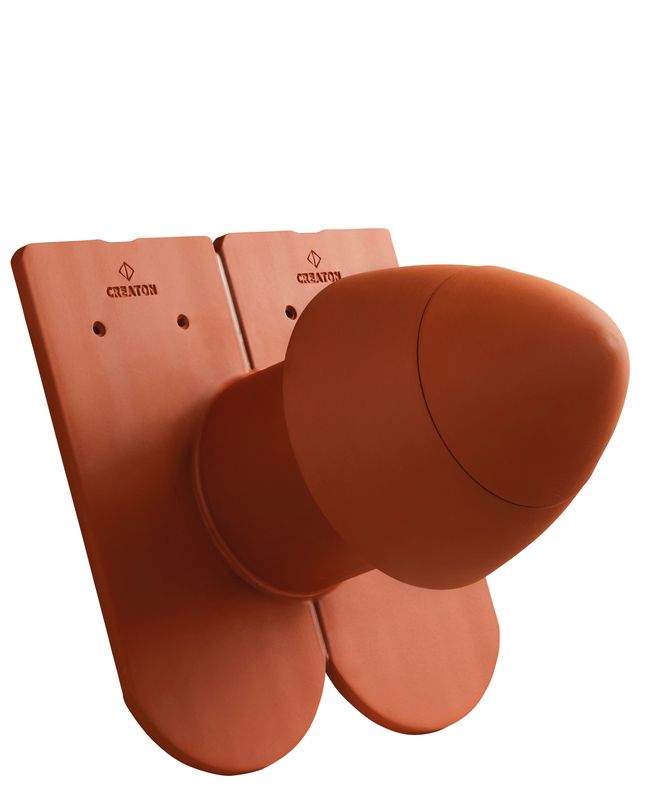

KERA-BIBER SIGNUM tubo di sfiato in ceramica DN 100 mm con calotta svitabile, incl. adattatore collegamento sottotetto con tubo flessibile

KERA-BIBER SIGNUM tubo di sfiato in ceramica DN 100 mm con calotta svitabile, incl. adattatore collegamento sottotetto con tubo flessibile

KERA-BIBER SIGNUM tubo di sfiato in ceramica DN 125 mm con copertura rimovibile, incl. adattatore collegamento sottotetto con tubo flessibile

KERA-BIBER SIGNUM tubo di sfiato in ceramica DN 125 mm con copertura rimovibile, incl. adattatore collegamento sottotetto con tubo flessibile

KERA-BIBER SIGNUM scarico della condensa in ceramica DN 150/160 mm, incl. adattatore collegamento sottotetto

KERA-BIBER SIGNUM scarico della condensa in ceramica DN 150/160 mm, incl. adattatore collegamento sottotetto

KERA-BIBER SIGNUM scarico della condensa in ceramica DN 200 mm, incl. adattatore collegamento sottotetto

KERA-BIBER SIGNUM scarico della condensa in ceramica DN 200 mm, incl. adattatore collegamento sottotetto

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 200

Tubo flessibile universale DN 200

Adattatore collegamento sottotetto universale NW 13,5

Adattatore collegamento sottotetto universale NW 13,5

Adattatore collegamento sottotetto universale diam. nominale 20

Adattatore collegamento sottotetto universale diam. nominale 20

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 150/160

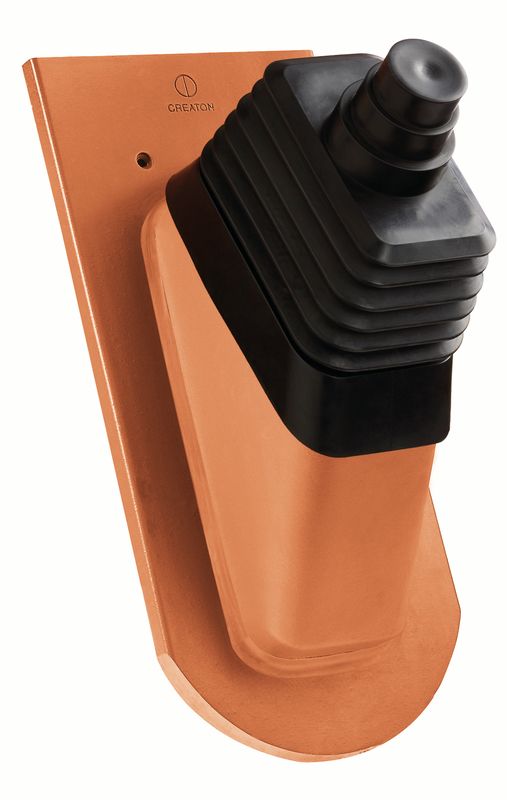

KERA-BIBER Uscita antenna

KERA-BIBER Uscita antenna

KERA-BIBER Tegola uscita tubo solare

KERA-BIBER Tegola uscita tubo solare

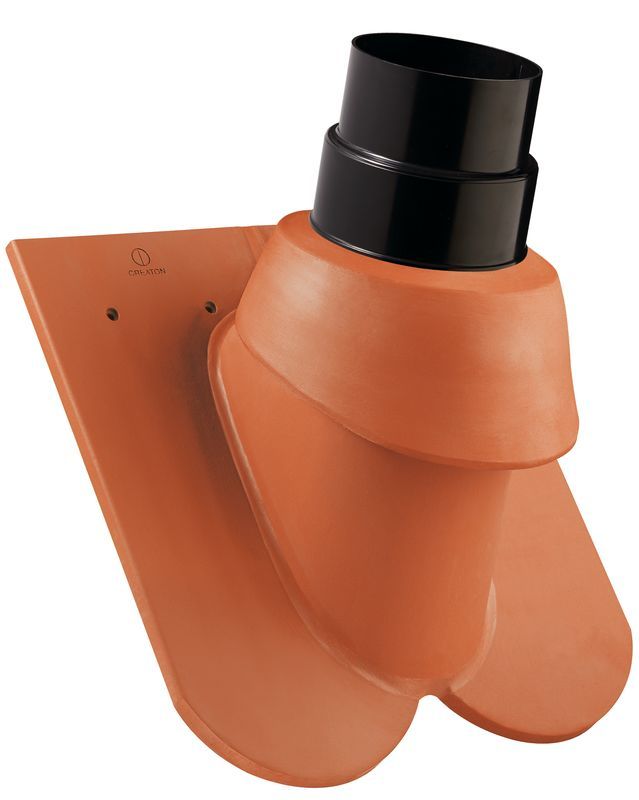

KERA-BIBER Uscita termica in ceramica DN 110/125

KERA-BIBER Uscita termica in ceramica DN 110/125
