AMBIENTE segmented cut NUANCE brown engobed

AMBIENTE Taglio a segmento d'arco

  • Conformazione discreta di tetti dalla superficie estesa
  • La molteplicità di forme di taglio diverse consente di liberare al massimo la fantasia nella configurazione del tetto
  • Design in stile tipico del paesaggio o moderno e orientato al futuro
  • Unione di tradizione e modernità

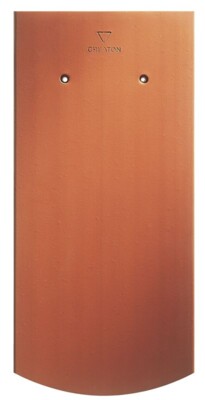

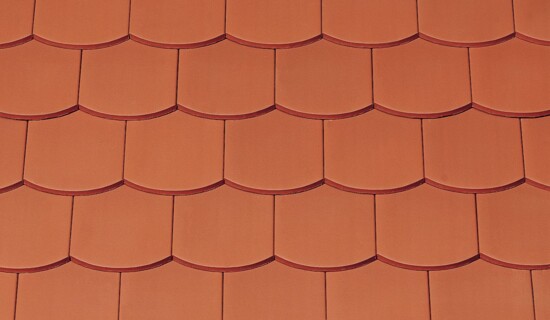

rosso naturale
rosso naturale
NUANCE rosso rame ingobbiato
NUANCE rosso rame ingobbiato
NUANCE antracite ingobbiato
NUANCE antracite ingobbiato
NUANCE grigio invecchiato ingobbiato
NUANCE grigio invecchiato ingobbiato

Nota per l'Italia:

  • Lunghezza di sovrapposizione al m (ca.): 147,5 mm
  • Lunghezza di sovrapposizione max. (ca.): 160 mm
  • Lunghezza di sovrapposizione min. (ca.): 135 mm

Dati tecnici

Grandezza (ca.)180 x 380 x 14 mm
Larghezza di sovrapposizione max. (ca.)180 mm
Lunghezza di sovrapposizione min. (ca.)145 mm
Lunghezza di sovrapposizione al m (ca.)155 mm
Lunghezza di sovrapposizione max. (ca.)165 mm
Fabbisogno di tegole al m. (ca.)36 pezzi/m²
Peso per pezzo (ca.)1.9 kg/pezzo
Peso al m² (ca.)68.4 kg/m²
Peso per pallet (ca.)979 kg
Pezzi per minipack8 pezzi
Pezzi per pallet480 pezzi

Disegni tecnici

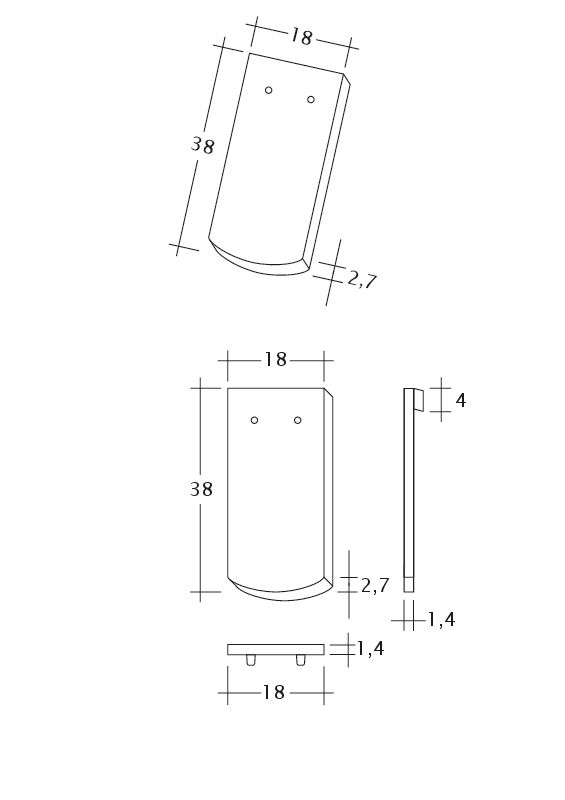

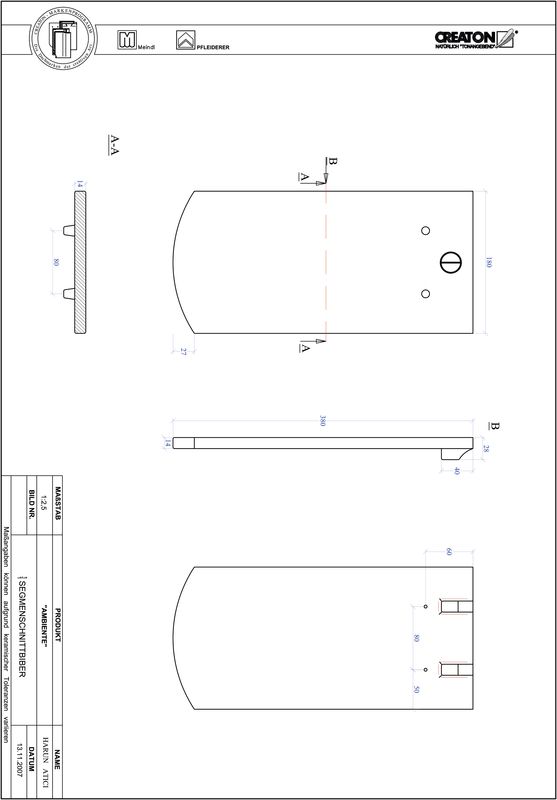

Disegno AMBIENTE Seg-1-1
Disegno AMBIENTE Seg-1-1

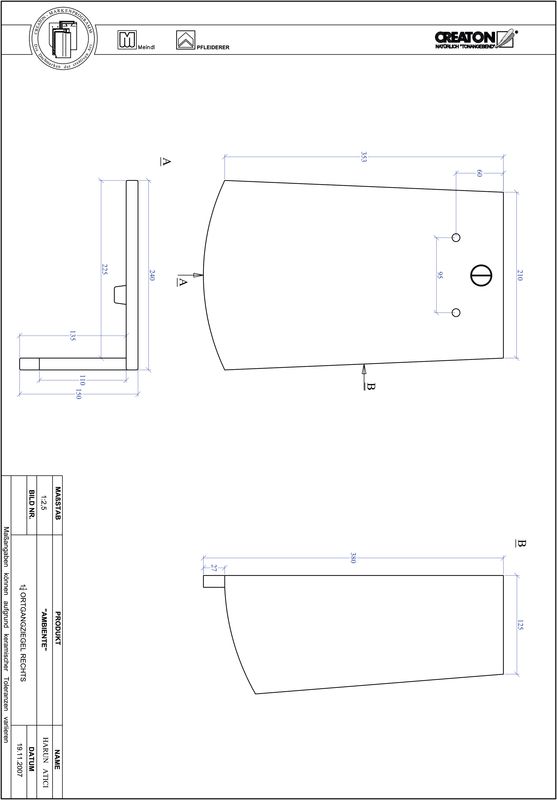

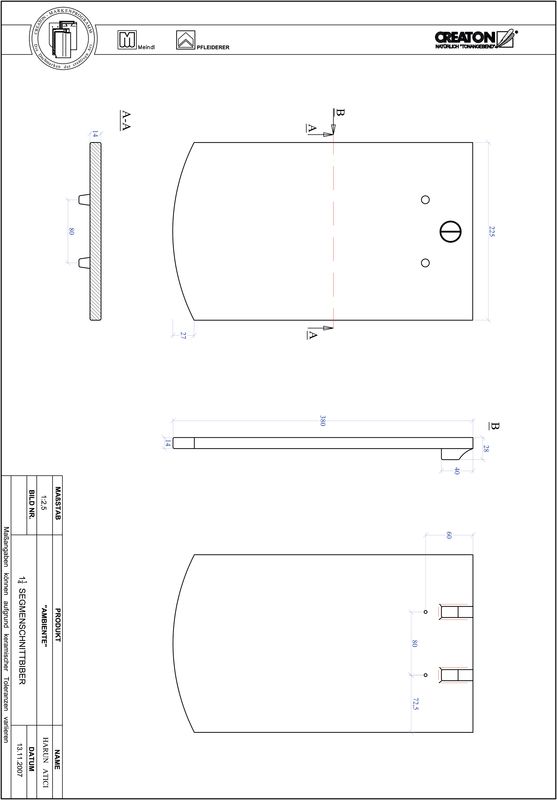

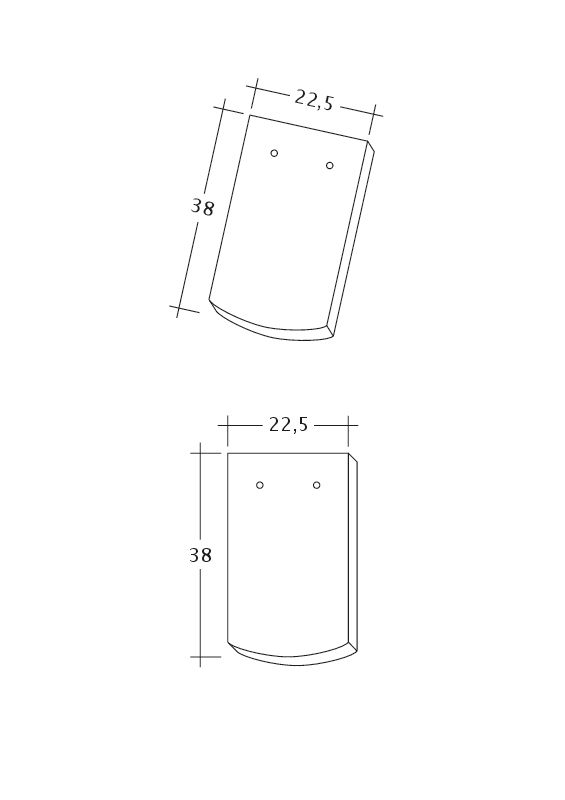

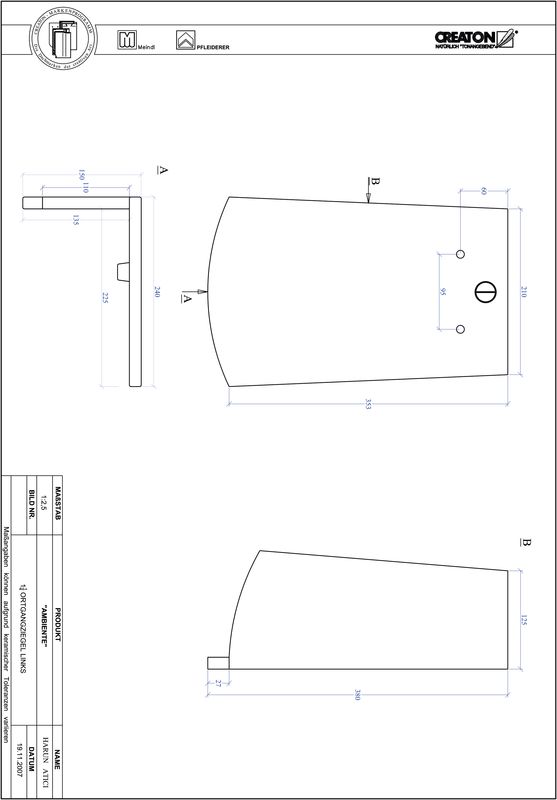

Disegno AMBIENTE Seg-1-1-4
Disegno AMBIENTE Seg-1-1-4

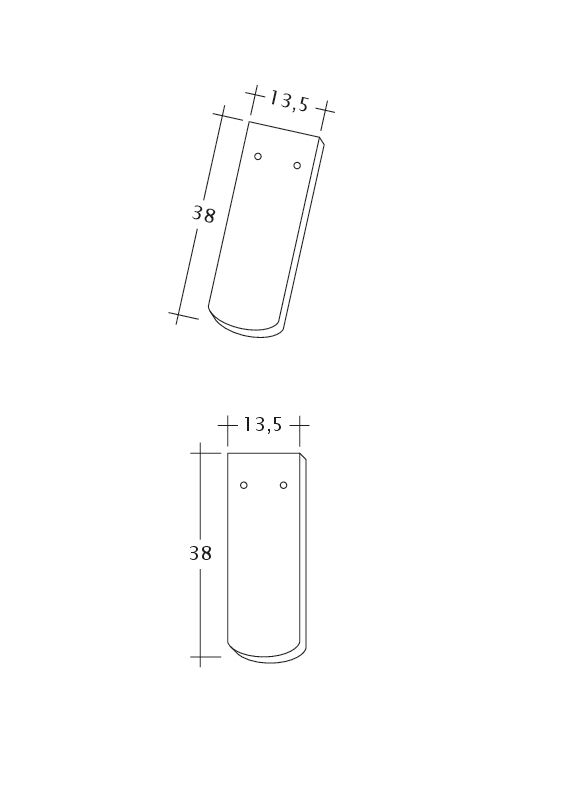

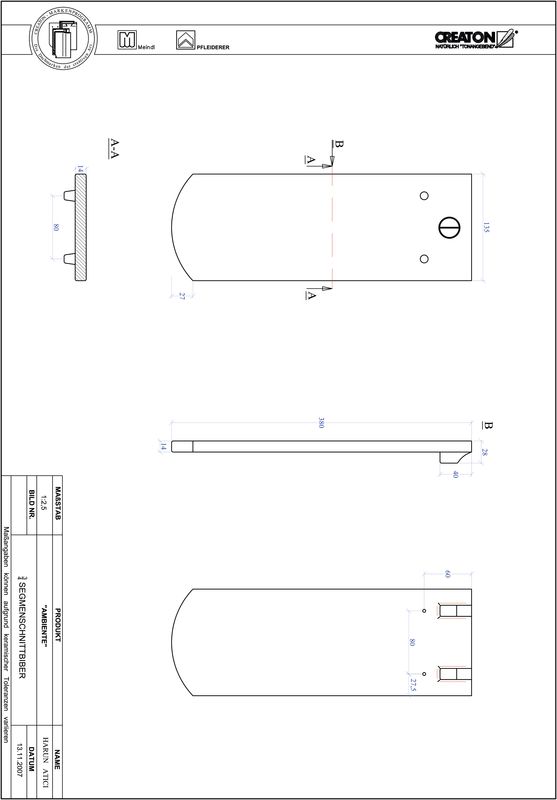

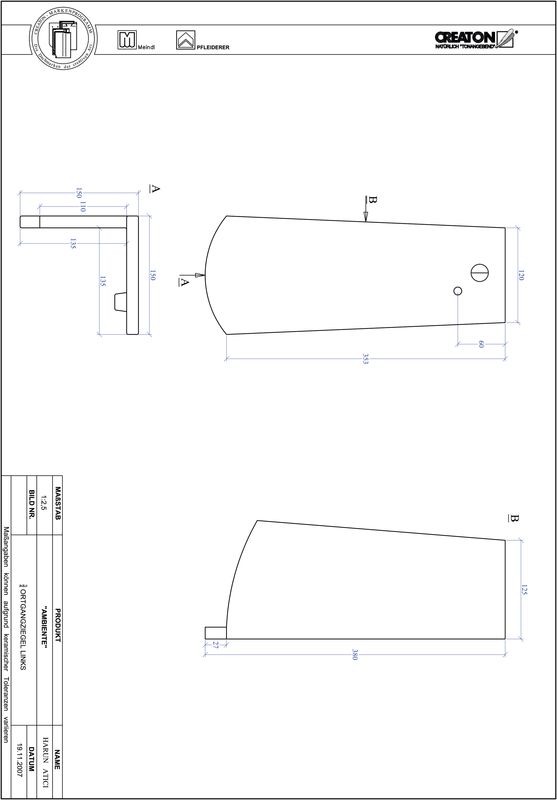

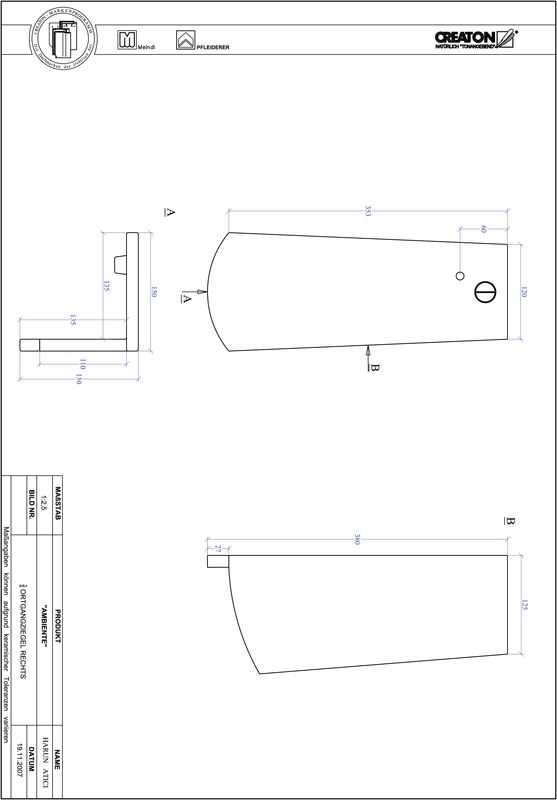

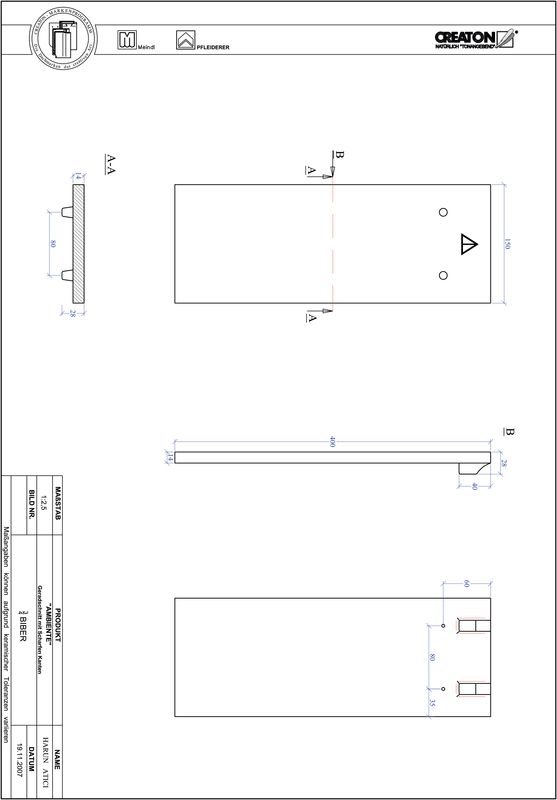

Disegno AMBIENTE Seg-3-4
Disegno AMBIENTE Seg-3-4

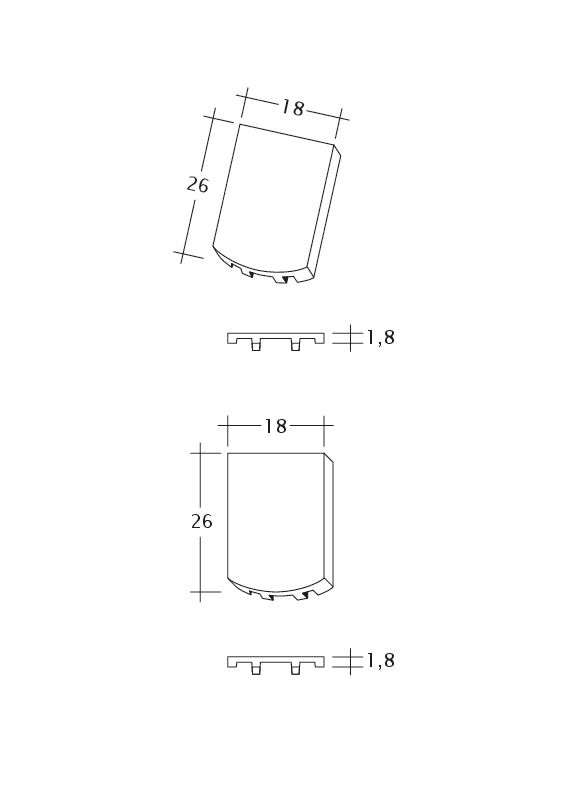

Disegno AMBIENTE Seg-FALZ
Disegno AMBIENTE Seg-FALZ

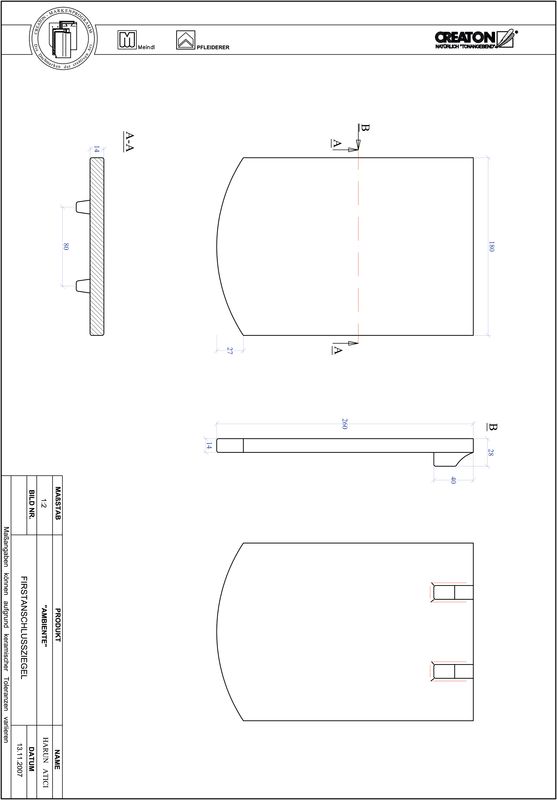

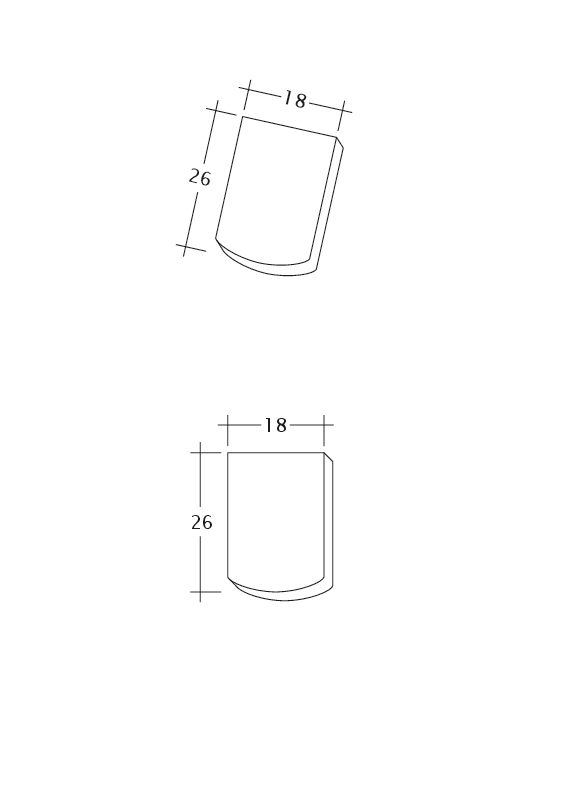

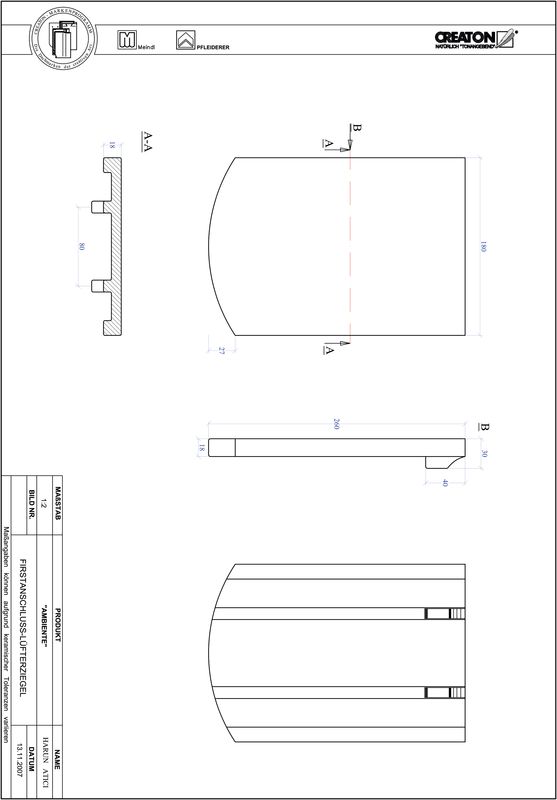

Disegno AMBIENTE Seg-Firstanschluss
Disegno AMBIENTE Seg-Firstanschluss

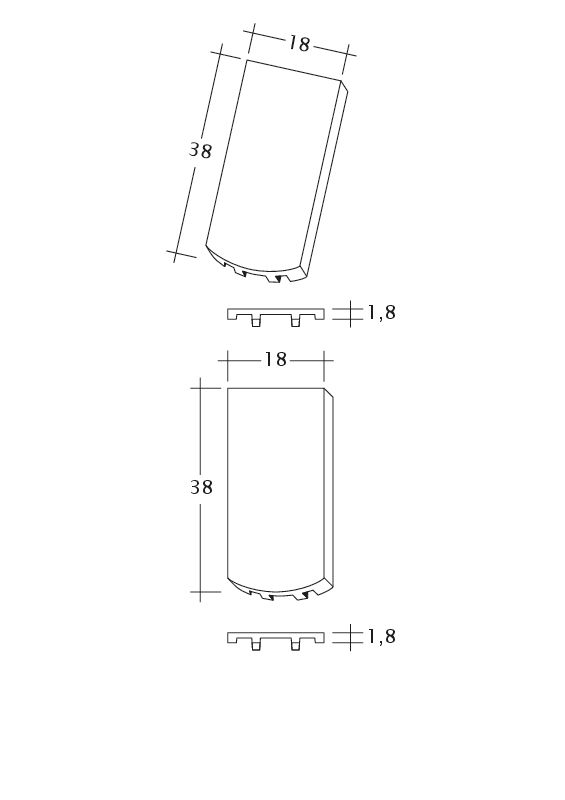

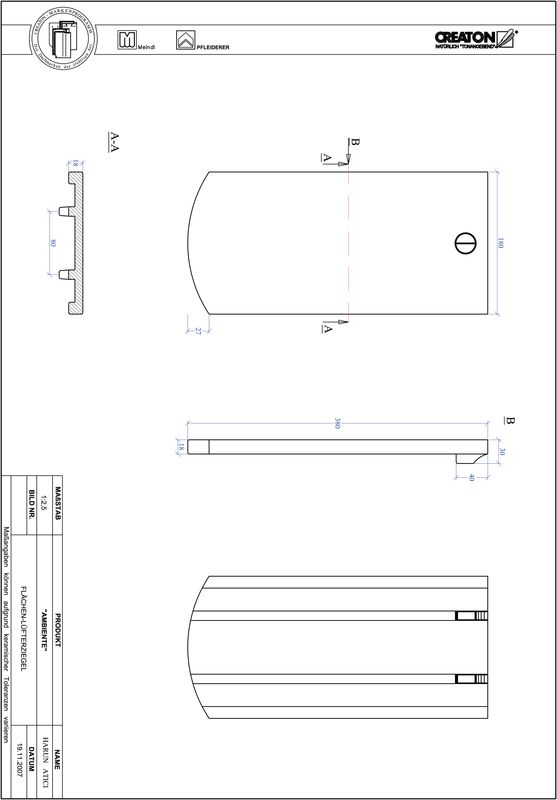

Disegno AMBIENTE Seg-Flaechen-LUEFTZ
Disegno AMBIENTE Seg-Flaechen-LUEFTZ

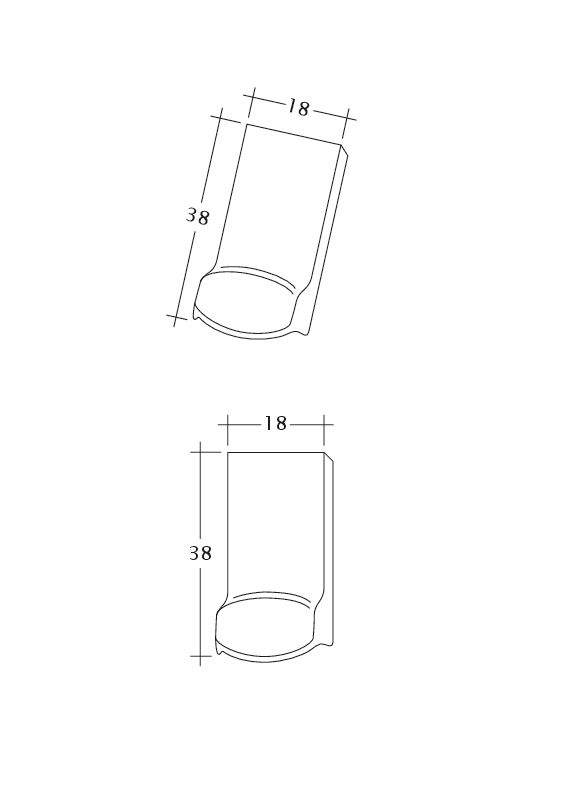

Disegno AMBIENTE Seg-LUEFTZ
Disegno AMBIENTE Seg-LUEFTZ

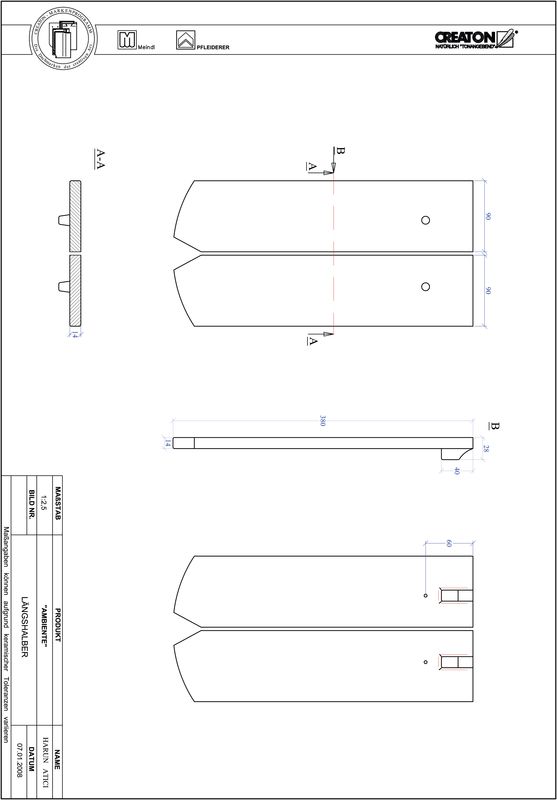

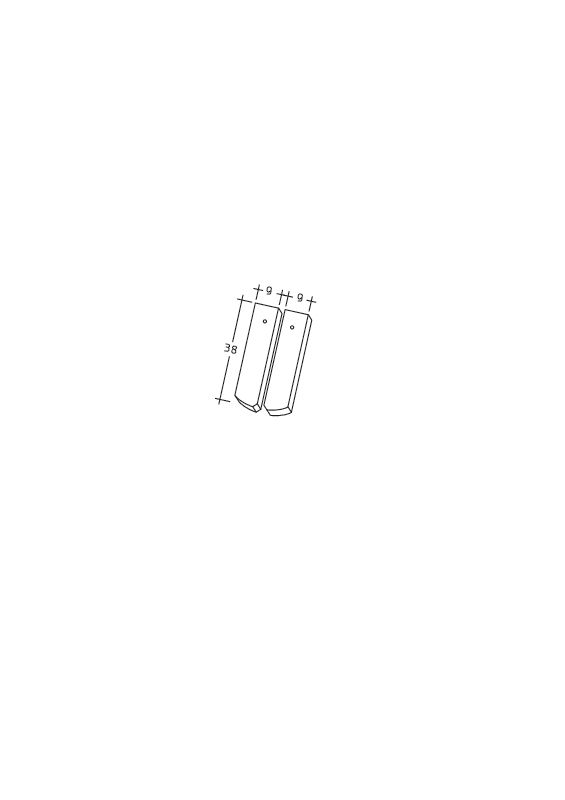

Disegno AMBIENTE Seg-Laengshalber
Disegno AMBIENTE Seg-Laengshalber

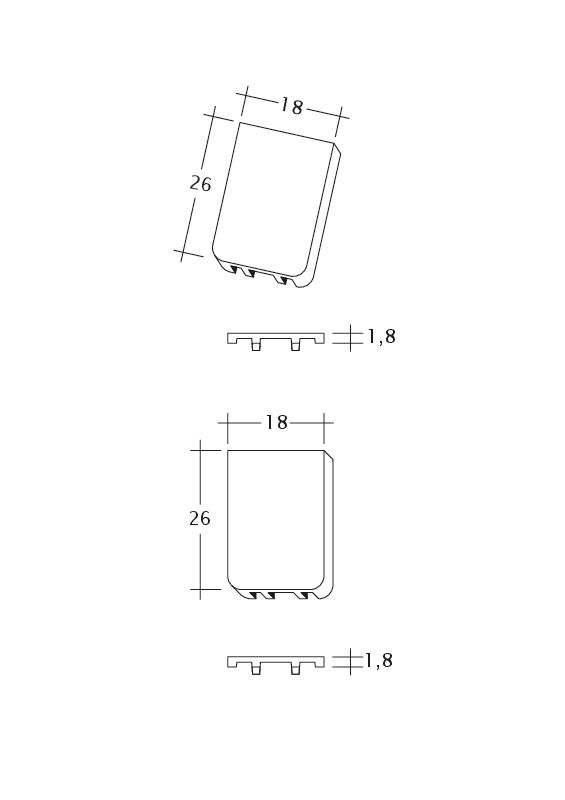

Disegno AMBIENTE Seg-Trauf-LUEFTZ
Disegno AMBIENTE Seg-Trauf-LUEFTZ

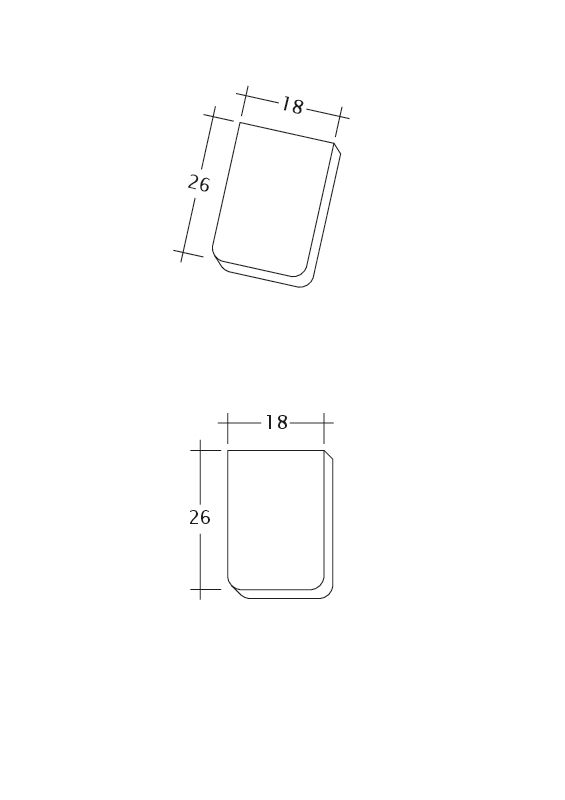

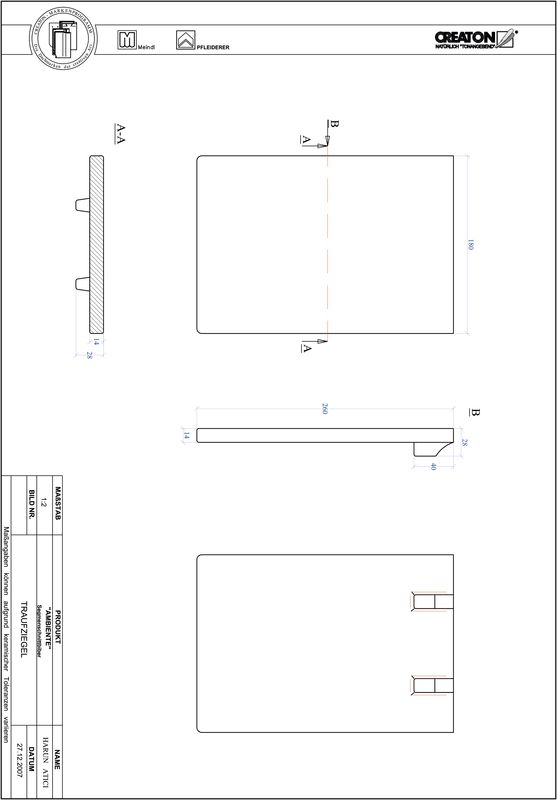

Disegno AMBIENTE Seg-Traufziegel
Disegno AMBIENTE Seg-Traufziegel

Applicazioni

Valido per l'Austria
25 °Inclinazione tetto regolare (A)
≥25 °Realizzazione di un sottotetto resistente alla pioggia secondo Önorm, prodotti CREATON possibili: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥25 °Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo Önorm, prodotti CREATON possibili: QUATTRO longlife extra
≥18 °Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo le specifiche del fabbricante CREATON, si prega di rispettare le direttive di installazione separate, prodotti CREATON possibili: QUATTRO longlife extra

Informazioni tecniche

  • Il disegno tecnico rappresentato è solo un esempio di progettazione.
  • In base alle direttive del ZVDH (associazione centrale degli artigiani che si occupano della copertura del tetto) per le tegole laterali, la distanza tra l'incastro della gronda di frontespizio e il filo esterno parete e/o filo esterno rivestimento deve essere di almeno 1 cm.
  • L'ampiezza del listello/la lunghezza di sovrapposizione dipende dal tipo di copertura e dall'inclinazione del tetto.
  • Per l'esecuzione di lavori al tetto valgono i regolamenti e le norme nazionali vigenti. Essi variano da Paese a Paese (ad es. regolamento ZVDH, ÖNORMEN) e devono essere rispettati durante l'esecuzione. Inoltre CREATON prepara dati specifici per l'esecuzione del sottotetto che devono essere rispettati in quanto dati del costruttore. Sono disponibili nel nostro planner del tetto o in www.creaton.de / www.creaton.at..
  • Per le inclinazioni del tetto standard di CREATON, fare riferimento alla lettera tipo.

Riferimenti

Assortimento accessori

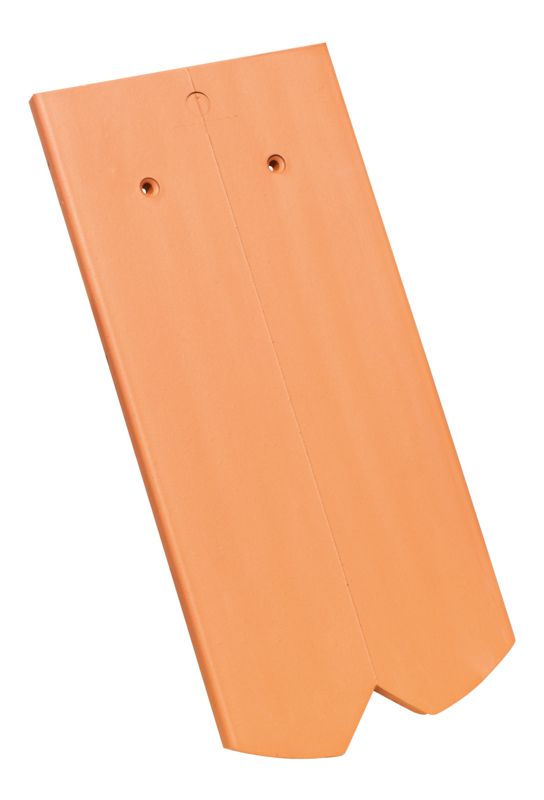

AMBIENTE Taglio a segmento d'arco mezza tegola

AMBIENTE Taglio a segmento d'arco mezza tegola

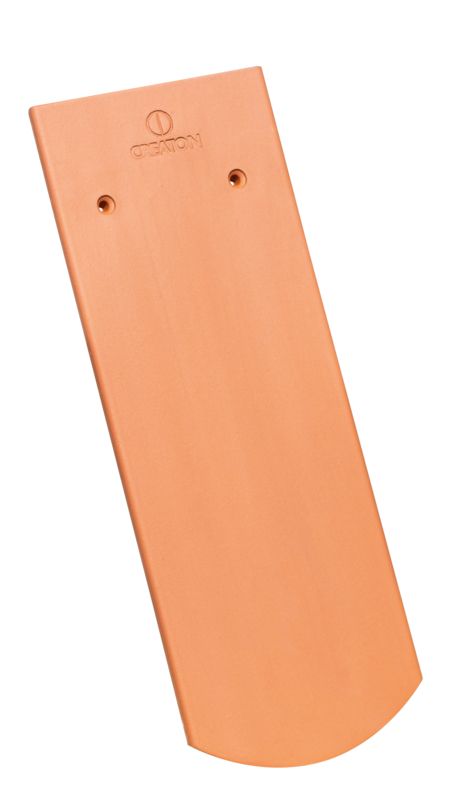

AMBIENTE Taglio a segmento d'arco 3/4 tegola a coda di castoro

AMBIENTE Taglio a segmento d'arco 3/4 tegola a coda di castoro

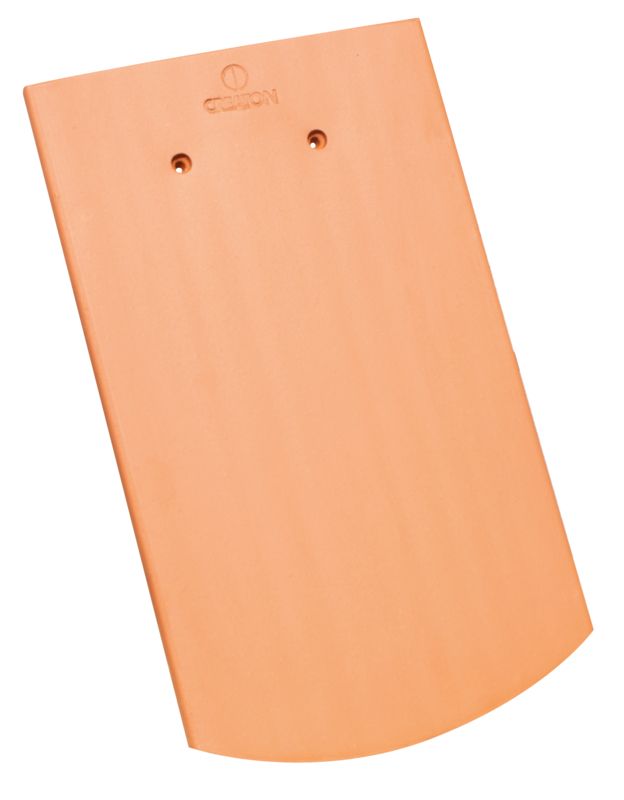

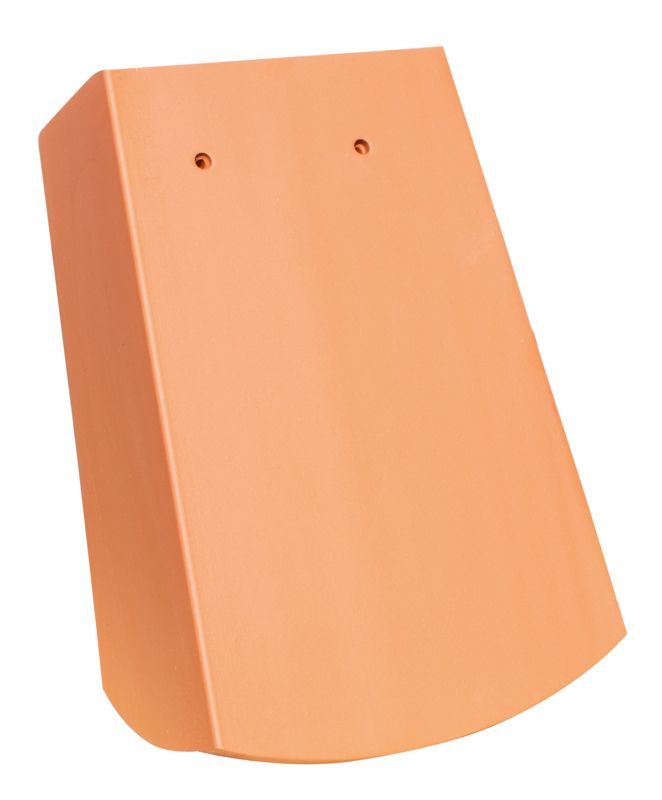

AMBIENTE Taglio a segmento d'arco 1 1/ 4 tegola a coda di castoro

AMBIENTE Taglio a segmento d'arco 1 1/ 4 tegola a coda di castoro

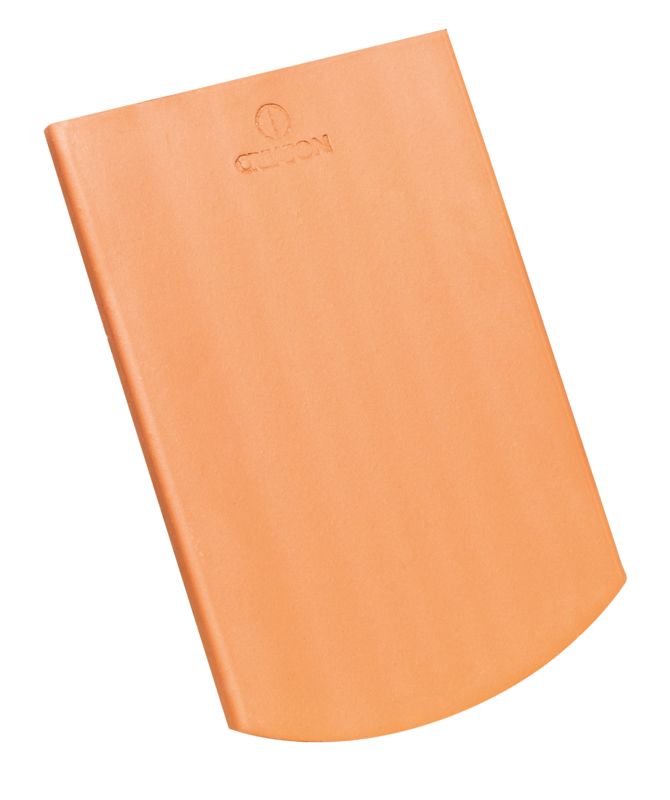

AMBIENTE Taglio a segmento d'arco tegola raccordo colmo

AMBIENTE Taglio a segmento d'arco tegola raccordo colmo

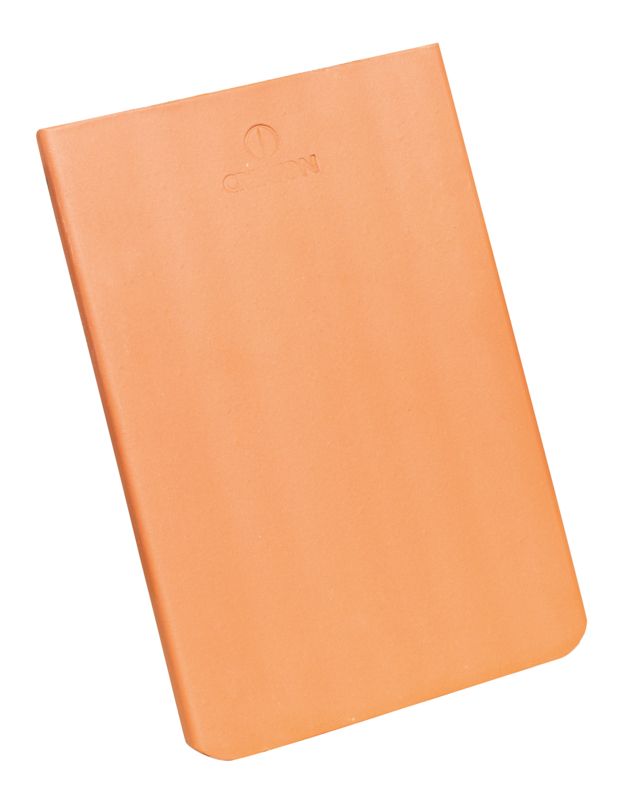

AMBIENTE Taglio a segmento d'arco tegola di gronda

AMBIENTE Taglio a segmento d'arco tegola di gronda

AMBIENTE Taglio a segmento d'arco tegola raccordo colmo-aeratore

AMBIENTE Taglio a segmento d'arco tegola raccordo colmo-aeratore

AMBIENTE Taglio a segmento d'arco tegola di gronda-aeratore

AMBIENTE Taglio a segmento d'arco tegola di gronda-aeratore

AMBIENTE Taglio a segmento d'arco tegola piana-aeratore

AMBIENTE Taglio a segmento d'arco tegola piana-aeratore

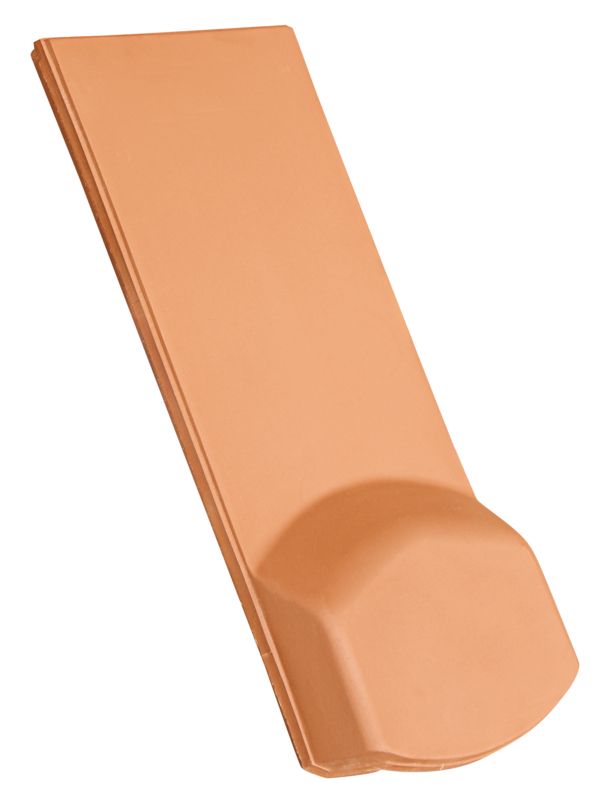

AMBIENTE Taglio a segmento d'arco tegola aeratore

AMBIENTE Taglio a segmento d'arco tegola aeratore

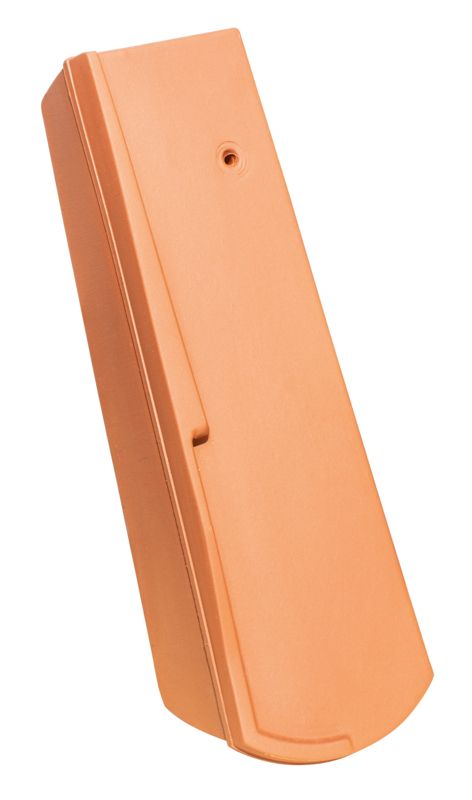

AMBIENTE Taglio a segmento d’arco Gronda di frontespizio scorrevole con breve linguetta laterale ca. 5 cm a destra

AMBIENTE Taglio a segmento d’arco Gronda di frontespizio scorrevole con breve linguetta laterale ca. 5 cm a destra

AMBIENTE Taglio a segmento d'arco Gronda di frontespizio scorrevole con breve linguetta laterale ca. 5 cm a sinistra

AMBIENTE Taglio a segmento d'arco Gronda di frontespizio scorrevole con breve linguetta laterale ca. 5 cm a sinistra

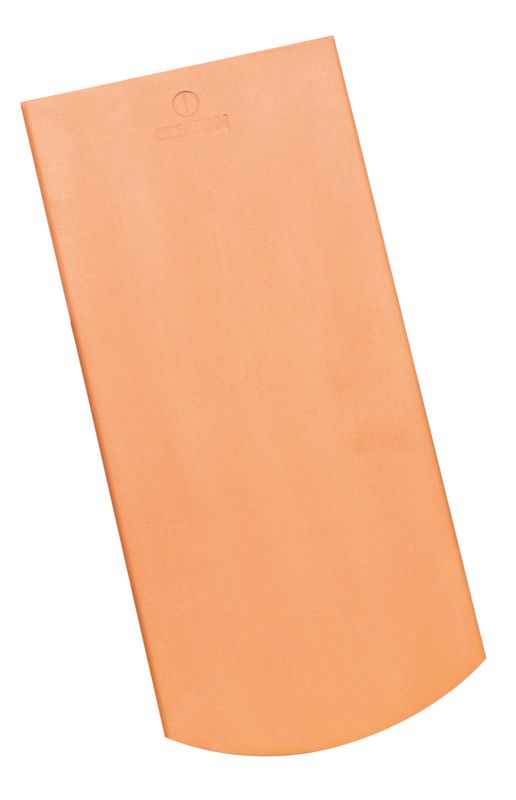

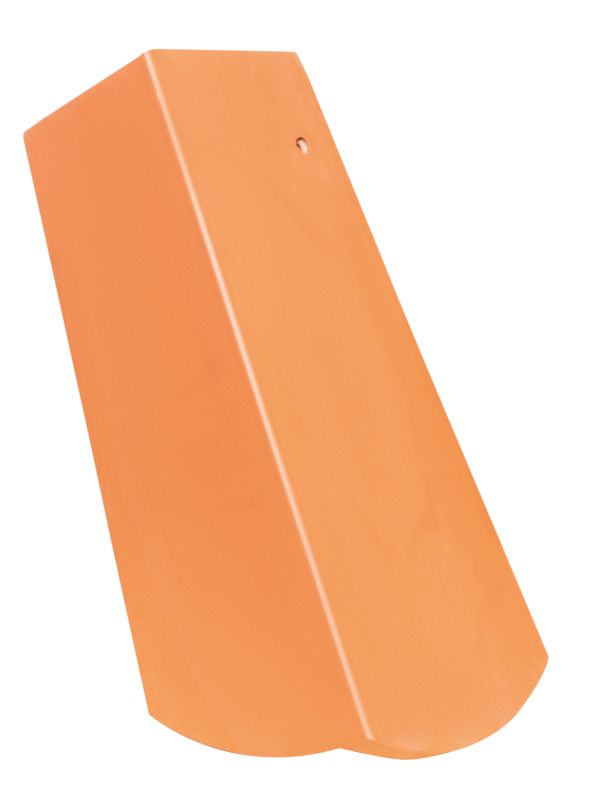

AMBIENTE Taglio a segmento d'arco tegola laterale 3/4 a destra con linguetta laterale lunga ca. 11 cm

AMBIENTE Taglio a segmento d'arco tegola laterale 3/4 a destra con linguetta laterale lunga ca. 11 cm

AMBIENTE Taglio a segmento d'arco tegola laterale 3/4 a sinistra con linguetta laterale lunga ca. 11 cm

AMBIENTE Taglio a segmento d'arco tegola laterale 3/4 a sinistra con linguetta laterale lunga ca. 11 cm

AMBIENTE Taglio a segmento d'arco tegola laterale 1 1/4 a destra con linguetta laterale lunga ca. 11 cm

AMBIENTE Taglio a segmento d'arco tegola laterale 1 1/4 a destra con linguetta laterale lunga ca. 11 cm

AMBIENTE Taglio a segmento d'arco tegola laterale 1 1/4 a sinistra con linguetta laterale lunga ca. 11 cm

AMBIENTE Taglio a segmento d'arco tegola laterale 1 1/4 a sinistra con linguetta laterale lunga ca. 11 cm
